Водосточная система Galeco HIDDEN



Компания Galeco создала водосточную систему, которая прекрасно справляется со своими функциями, оставаясь невидимой.

Система создана для облегчения работы архитекторов, которые создают здания нетрадиционной формы.

Эта инновационная водосточная система предназначенна для встраивания в фасад зданий, не имеющих стандартные карнизы.

Благодаря Galeco HIDDEN даже самые современные проекты домов реализуются без необходимости установки водосточных трую снаружи фасада.





Система Galeco HIDDEN создана как комбинация двух материалов:

ПВХ
ПВХ используется для производства водосточных труб, так как трубы на фасаде не подвергаются воздействию погодных условий. Использование ПВХ позволило снизить стоимость всей водосточной системы

СТАЛЬ
Желоб и максирующая планка изготовлены из стали с покрытием в двух цветах: черный и серый, в глянцевом и матовом исполнении.





Система скрытого водостока Galeco HIDDEN используется для жилых домов и небольших промышленных объектов. Благодаря использованию прямоугольного профиля, желоб становится более эффективным по сравнению с круглыми 125-миллиметровыми желобами. Прямоугольная труба предназначена для сокрытия всего стока в утеплении здания.

Данная водосточная система может обрабатывать воду с кровельного ската площадью до 180 м2 (при установке трубы посередине ската).



Для консультации звоните +375 44 593-73-53, +375 33 308-77-37 или оставляйте запрос на адрес [email protected].



















Система скрытого водостока Ruukki | Скрытая водосточная система

Система срытого водостока Ruukki отвечает всем современным архитектурным тенденциям.

Система состоит из оригинальной водосточной системы Ruukki скрытой при помощи специальных крюков, фронтальных и угловых элементов.

Крюки скрытого водосточного желоба имеют специальную форму стороны крепления, которая способствует поддержанию необходимого вентиляционного пространства. А также специальные отверстия, позволяющие корректировать положение крюка. Усиленная каркасная конструкция крюков увеличивает их прочность, что позволяет монтировать их на расстоянии 80 см друг от друга. Подвижная часть основания крюка позволяет устанавливать фронтальный элемент независимо от положения желоба.

Фронтальный элемент с крепежом производится в покрытиях GreenCoat Pural BT Matt и GreenCoat Crown BT в трех популярных цветах — черный, антрацит и графит. Монтаж осуществляется без использования саморезов, при помощи самозащелкивающегося замка.

Угловой элемент

является эстетическим решением для углов и окончаний желобов на двухскатных кровлях. Монтаж осуществляется без использования саморезов, при помощи самозащелкивающегося замка.

Изоляция водосточной трубы за счет своей конструкции легко соединяется со стенами и создает дополнительную термоизоляцию. Внутренняя часть фитингов позволяет свободно отводить конденсат с поверхности водосточной трубы, без риска попадания капель конденсата на стены. Специальные маркеры на элементах делают монтаж легким.

Внутренний антиконденсатный элемент в сочетании со всеми остальными компонентами системы гарантирует безопасный отвод конденсата за пределы фасада. В системе нет саморезов, используется скрытый крепеж.

Выведение воды происходит через сливной коллектор, который легко соединяется с линейной дренажной системой, имеет высокую химическую стойкость, неагрессивный материал, устойчивый к низким и высоким температурам. Коллектор оснащен сепаратором, который выполняет функцию очистки всей системы.





Монтаж водосточной системы, устройство водостока в Москве и Подмосковье

Для каждого здания необходимо правильно организовать водоотведение, чтобы атмосферные осадки не причиняли вреда ни кровле, ни фундаменту. Падающая с крыши вода может разрушать фундамент, размыть грунт под домом, увеличить влажность в подвале, а также повредить фасадную декоративную отделку. Для предотвращения этого и предназначены водосточные системы.

Каждая водосточная система представляет собой тщательно продуманную совокупность элементов разного назначения, объединенных в определенной последовательности на самой кровле и фасаде. С их помощью вода собирается с поверхности крыши и через воронки по трубам выводится к стоку. В частном секторе вода может попадать в систему полива и специальные емкости. В условиях города вода отводится к ливневым стокам.

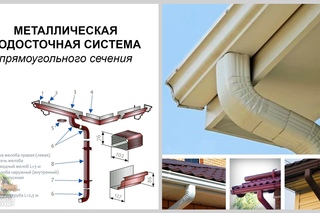

Элементы водосточной системы:

  • желоб – специальный канал, задающий направление движения воды при помощи монтажа под уклоном;

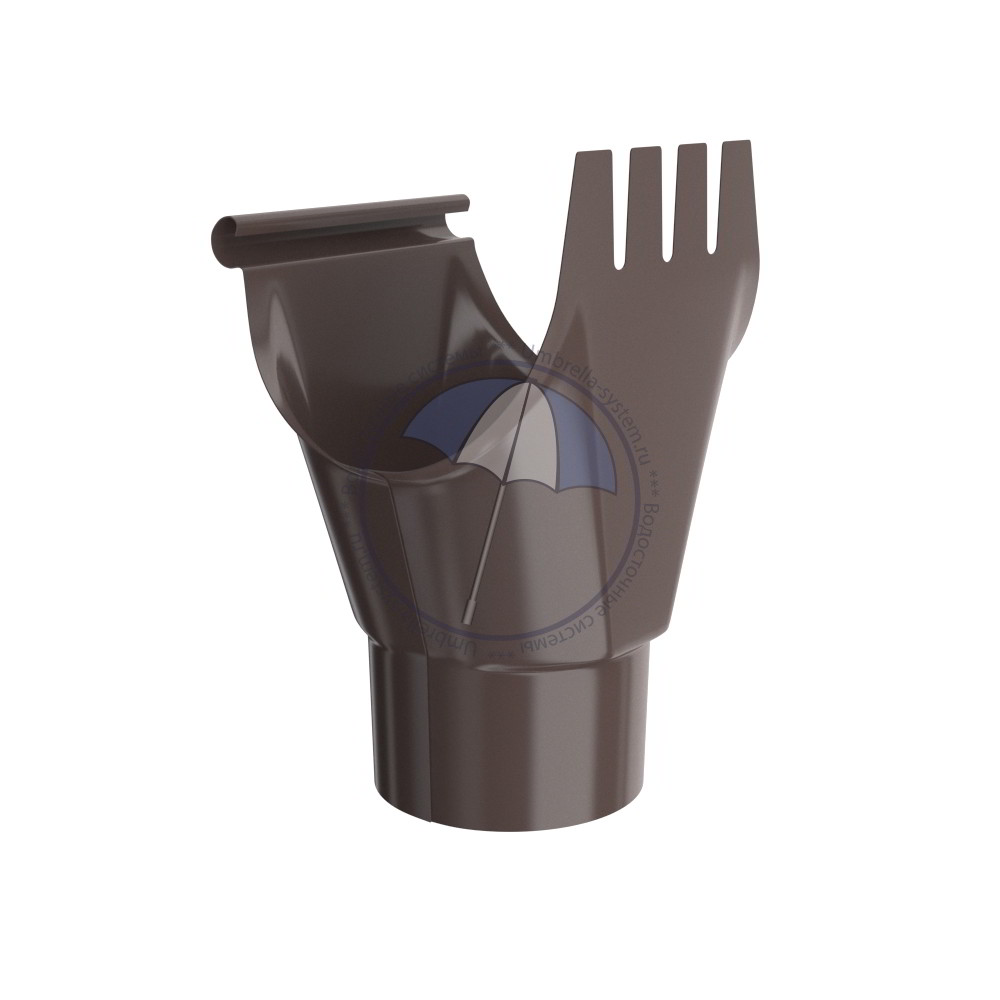

  • воронка – водосборный элемент, перенаправляющий воду из желобов в вертикальную водосточную трубу;
  • водосточная труба – вертикально закрепленный элемент, состоящий из ряда звеньев;
  • водосточный слив;
  • соединители труб и желобов;
  • кроншейны и хомуты – держатели труб и желобов;
  • заглушка желоба для торцов;
  • тройники для развода труб;
  • обводы и колена для обхода архитектурных элементов и придания нужной конфигурации системе;
  • решетка – защитная сетка, которая позволяет избежать попадания в воронку и трубы листвы, веток и иного мусора.

Небольшие дома могут иметь неорганизованный водоотвод, т.е. вода просто стекает на землю без каких-либо направляющих. Организованная водосточная система делится на внутреннюю и наружную. Чаще всего применяется именно наружная, с креплением труб снаружи здания, но иногда система может располагаться и внутри, быть скрытой. Водосточные трубы могут иметь как круглое, так и прямоугольное сечение. Также разными по форме бывают и желоба.

Мы крайне не рекомендуем пренебрегать вопросом качественного устройства водостока.

Бесплатная консультация специалиста

Мы перезвоним в течение 1-2 минут

Применяются металлические и пластиковые водостоки. Металлические выполняют из оцинкованной стали с двухсторонним полимерным покрытием или без него, а также могут браться медные системы. Металлические водостоки обходятся дороже пластиковых, долговечны, лучше переносят критические погодные условия и механические воздействия, не боятся обледенения и способны выдержать оползень снега.

Однако повреждение внешнего покрытия приводит к коррозии.

Стоимость работ

Услуга Цена
Монтаж нового водостока от 300 руб за м.п.
Монтаж ухватов, колен, воронки
Замена водостоков от 400 руб за м.п.
Демонтаж старого водостока и установка нового
Ремонт Договорная
Выборочная замена элементов
Окраска водосточных труб от 140 руб за м.п.
Демонтаж водосточных труб от 100 руб за м. п.
Монтаж водосточных труб от 270 руб за м.п.

Пластиковые выполняются из ПВХ. Они дешевле металлических, легче, проще монтируются. Цветовая гамма широка. Современные системы устойчивы к температурным перепадам и ультрафиолету, не подвержены коррозии, переносят воздействие солей и кислот, содержащихся в осадках. Они более бесшумные, почти не подвержены обледенению. После деформации они способны восстанавливать форму. Однако зимой пластик становится более хрупким, а лед или большая масса снега может такой водосток сломать или оборвать.

Позвоните нам по телефону: +7 (926)233-59-34 и специалисты компании АЛЛАДИН2000 проконсультируют Вас по любому возникшему вопросу, либо отправьте техническое задание на почту «>


Внутренний водосток крыши: особенности конструкции

Плоская крыша – это не только обязательный элемент многоэтажных зданий, но и современный тренд в строительстве частных домов. Использование плоской кровли стало особенно популярно в последние годы. Дома, выполненные с такой архитектурой особенностью, выглядят стильно, необычно, современно. Наличие на рынке новейших качественных материалов позволяет создать надежную, долговечную крышу, обладающую рядом достоинств.

Монтаж же плоской кровли зачастую предусматривает устройство внутреннего водостока. Скрытая инженерная конструкция позволяет не «обременять» фасады здания многочисленными водосточными трубами и при этом экономить средства на закупке материалов. Именно поэтому на стадии проектирования, необходимо рассмотреть возможность создания скрытого, внутреннего водостока, оценить его достоинства и недостатки, учесть финансовый аспект.

Преимущества и особенности плоской крыши


Многие современные застройщики частного сектора отдают предпочтение плоским крышам. Это связано с тем, что они позволяют возвести оригинальное строение, с архитектурной точки зрения, при этом создать полноценный жилой верхний этаж, без устройства чердачного пространства. Плоская крыша характеризуется доступной стоимостью на фоне отличных потребительских качеств.

В западных странах плоские крыши являются приоритетным вариантом. Прежде всего, это связано с малым годовым количеством снежных осадков. В России технология давно используется в строительстве многоэтажных домов. В частной застройке сооружение плоской кровли стало возможно с появлением новейших прочных материалов, которые способны воспринимать существенные нагрузки.

Достоинствами плоской кровли являются:

  • меньшая площадь покрытия требует меньшего количества строительных материалов и позволяет экономить на монтаже;
  •  устройство крыши несложное и позволяет осуществить работы самостоятельно, не привлекая строительные бригады;
  • выполнять работы на плоской поверхности гораздо проще, нежели на скатной;
  • строительство плоской крыши выполняется в короткие сроки;
  • горизонтальная поверхность обеспечивает удобство обслуживания крыши.

Приведенные достоинства для многих застройщиков являются основанием для выбора плоской кровли. При этом горизонтальная поверхность крыши позволяет оборудовать при желании дополнительную зону отдыха. Так, существуют примеры, когда на крыше располагается зеленая зона с многочисленными клумбами и садовой мебелью или площадка с тренажерами на свежем воздухе под открытым небом.

Плоская крыша обязательно должна быть оборудована водостоком, который может быть внутренним либо внешним. Внутренний водосток представлен более сложной конструкцией, но при этом сохраняет идеальным внешний вид фасадов здания. Внутренний водосток имеет ряд достоинств и недостатков, о которых должен знать каждый застройщик, отдающий предпочтение плоской крыше.

Особенности конструкции


Плоская крыша с внутренним водостоком должна быть условно поделена на сектора. Так, один водосток должен обслуживать площадь 150-200 м2. При монтаже кровли к водоприемникам должен быть сделан уклон 1-2 см/м. Этот необходимый уклон делается с помощью слоя бетонной смеси, которую заливают поверх плиты перекрытия верхнего этажа. На застывшую под необходимым уклоном бетонную смесь, следует устелить два слоя гидроизоляционного материала. На гидроизоляционный материал укладывают теплоизоляцию – экструдированный пенополистирол толщиной свыше 15 см. Верхний слой кровли может быть выполнен из наплавляемого гидроизоляционного материала с гравийной посыпкой, бетонных или террациевых плит. Видеть подробную схему расположения слоев материала при монтаже плоской кровли можно ниже на фото.

Внутренний водосток представляет собой достаточно сложную инженерную систему, которая состоит из трех основных элементов:

  • воронка, расположенная на крыше и желоб для передачи стоков в водосточную магистраль;
  • стояк, по которому вода с крыши стекает в водосборный коллектор;
  • непосредственно сам коллектор, расположенный под землей и система труб, выводящих стоки в центральную (ливневую) канализацию.

В строительных нормативах рекомендовано для создания внутреннего водостока использовать трубы диаметром 100, 140 либо 180 см. Выбор того или иного размера должен осуществляться из расчета 1-1,5 см2 площади в поперечном разрезе трубы на 1 м2 площади кровли, которую будет обслуживать водосток. При этом длина звеньев трубы может быть равна 700 или 1380 см.

На стадии проектирования внутреннего водостока необходимо предусмотреть размещение его элементов, по всей высоте в пределах отапливаемой зоны. Это позволит системе бесперебойно, эффективно работать в зимний период. Стоит заметить, что рационально размещать водосток в наружных стенах, что позволяет сократить расходы на сложную систему канализационных труб под домом и упростит монтаж.

Важно! В регионах, для которых характерна суровая зима с очень низкими температурами и сильными снежными заносами, рекомендовано предусмотреть частичный либо полный обогрев  плоской кровли.

Достоинства и недостатки внутреннего водоотвода


Отдавая предпочтение внутреннему водостоку, следует знать, что выделяют две различные системы устройства такой инженерной конструкции:

  • самотечная (гравитационная), когда вода из воронки непосредственно попадает в вертикально расположенный водосток;
  • сифонно-вакуумная (гравитационно-вакуумная), кода вода из воронки попадает в горизонтально расположенную трубу, после чего в вертикальный водосток.

Каждая из этих систем имеет свои достоинства и недостатки. Так, самотечная система имеет следующий недостаток:

  • сравнительно низкая пропускная способность. Вода в воронки попадает с большим количеством воздуха, который снижает пропускную способность системы. При значительных объемах годовых осадков на стадии проектирования должно быть предусмотрено большее количество водостоков и соответствующий (больший) их диаметр.

Сифонно-вакуумная система водостока лишена вышеприведенного недостатка, поскольку вода попадает в горизонтально расположенные трубы через специальные воронки под разряжением. Далее, расположенный вертикальный сток заполняется водой полностью. Под воздействием разряжения, вода выводится за пределы здания в канализационный коллектор. Такая система характеризуется высокой пропускной способностью. Помимо этого, сифонно-гравитационная система обладает дополнительными преимуществами:

  • возможность организовать водосбор не только с плоских крыш, но и с кровель, находящихся под различными углами наклона;
  • при монтаже используют трубы меньшего диаметра;
  • большая пропускная способность позволяет устанавливать меньшее количество водосточных каналов, снижая расходы на коммуникацию в целом;
  • высокая скорость течения стоков препятствует засорению системы.
Наряду с приведенными достоинствами и недостатками каждой из систем, можно выделить ряд общих преимуществ внутренней водосточной системы в сравнении c внешним аналогом:
  • отсутствие элементов водостока на фасадах здания;
  • сохранение эффективной работы в зимний период;
  • сбор водостоков непосредственно в сливную систему.

К недостаткам внутренней системы водостока следует отнести сложность монтажа и обслуживания, очистки.

Заключение


При монтаже плоской кровли внутренний водосток является оптимальным вариантом. Однако во многом его функционирование зависит от качества используемых материалов и грамотности выполнения работ. Так, узнать некоторую полезную информацию о монтаже внутренней водосточной системы можно на видео:

Плоская кровля с годами набирает все большую популярность. Дома с такой крышей являются оригинальными, современными, стильными. Рынок строительных материалов, развивается в ногу со временем и предлагает новейшие, высококачественные материала, которые позволяют воплотить в жизнь даже самые смелые пожелания застройщиков. Так, плоская крыша с внутренним водостоком позволяет грамотно, эффективно решить вопрос отвода жидкости, не нарушая герметичность кровельного покрытия, сохраняя идеальным внешний вид фасадов здания. Аккуратный сбор воды в специальные резервуары либо канализационные трубы позволяет избежать повышенной влажности грунта по периметру фундамента здания и, как следствие, непосредственно в помещении.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Крыша без свесов скрытая водосточная система

Разработанная фирмой Galeco скрытая водосточная система, позволяет отказаться от традиционных свесов крыши и перейти к современным формам и силуэту дома.

Примером может служить наш проект, разработанный в 2017г.:

5 других вариантов решения крыши без свесов мы описали в подытоживающей статье на эту тему. Здесь расскажем подробней о встроенной водосточной системе Galeco

Если говорить о функции кровельного свеса – это, прежде всего, защита стыка стены и стропильной конструкции от атмосферных осадков. В старые времена, свес решался не выносом стропил, а отдельными элементами — кобылками, для легкой их замены при разрушении.

 Величина свеса крыши зависит еще и от архитектурных, стилистических задач. И в этом контексте, от кровельного свеса иногда необходимо отказаться, обеспечив грамотное решение для основного конструктива. Система Galeco предлагает следующее решение:

В феврале 2015г. мы выполнили проект односемейного жилого дома с использованием скрытой водосточной системы.

Решение узлов примыкания крыши к наружным стенам, размещение горизонтальных желобов было выполнено по техническим условиям фирмы-производителя, а потому сомнений в надежной эксплуатации нет!

Горизонтальные желоба расположены в створе наружной грани несущей стены так, что наружная стальная планка желоба создает идеальный контур облицовке фасада, а вертикальные водосточные трубы скрыты в нишах под навесной фасадной системой и подключены к лоткам поверностного водоотвода в отмостке. Современное архитектурное решение для современного дома!

По ссылке можно посмотреть весь проект, а здесь размещаю внешний вид:

Ниже приведены примеры реализованных объектов, взяты с сайта производителя системы. Расположены дома в Польше, где климатические условия приближены к странам СНГ.

Как видно, система скрытого водостока, служащая также и герметизирующим торец крыши элементом, доступна для различных кровельных и стеновых материалов.

Спроектирована система из высококачественных материалов – стали с полимерным покрытием. Система крепежей и соединений частей – фальцевый замок. Мысль «подружить» такую водосточною систему с фальцевой кровлей приходит сама собой.

Также крыша без свеса может быть решена и намного более просто. В 2014 г. мы выполнили проект в современном стиле, в котором основная архитектурная выразительность была достигнута за счет отказа от традиционного свеса крыши.

Пример свеса крыши равного 200 мм в нашем проекте таунхаусов 2017 г.

А может быть интересно отказаться не только от свеса крыши, а и вообще от скатной крыши? Наш проект 2017 г. — вилла

Интересно, рационально… — поддавайтесь на уговоры.

Сегодня — это не эксперименты, а проверенные технологии.

Приглашаем к проектированию Вашего дома! Свяжитесь с нами в чате скайп или по почте

Спасибо, что интересуетесь. Удачи!

С уважением,

Катерина

Современные дома позволяют значительно снизить расходы на обогрев или кондиционирования домов, проект современного дома включает в себя новые материалы. Закажите разработку АР и КР комплектов строительных чертежей современного дома, это позволит избежать ошибок при строительстве вашего дома шале, именно архитекторы подскажут комфортную планировку проектов и обыграют расположение дома шале на вашем участке. Частный архитектор соберет исходные данные, сопоставит с климатом участка будущего дома и создаст сбалансированный и современный дом, в то время как готовые проекты домов не способны решить все поставленные задачи.

Прежде всего необходимо определить архитектурный стиль будущего дома. Это может быть модерн, классицизм или проект шале, частный архитектор поможет вам в выборе дизайна дома в стиле шале или заказать проект современного загородного особняка и наслаждаться вечерами в комфортном и продуманном доме. В наше время приобретают популярность энергоэффективные или так называемые «умные» дома, которые невозможно типизировать и продавать как готовые проекты, ведь каждый отдельный заказчик требователен к особым деталям, поэтому важно заказать комплект АР чертежей опытного архитектора. Наверняка вам приходилось бывать в домах, которые были построены без проекты и поэтому, возможно, оущащали недостатки планировки или трещины в стенках. Эти и многие другие проблемы случаются из-за отклонения от современных норм строительства, зачастую т.к. стройки идут без проектов и авторского надзора.

Сергейсбородой сказал(а):

↑

А еще крыша без свесов здорово экономит материалы. Думаю ее из жадности изначально делали.

нет, не из жадности, отнюдь.

обратите внимание на то, откуда пошли эти проекты, здесь кроется ключ к пониманию. Подобное решение, без свесов, общепринято на островах продуваемых сильными ветрами, и частой дождливой погодой. При сильном ветре капли дождя летят почти горизонтально, и смысла в свесах нет никакого. Примерно как зонтик, когда моросит при сильном ветре, он вроде есть, но только руки занимает. По причине постоянного намокания в качестве лицевого слоя наружной стены часто используются кровельные материалы, что и придает несколько необычный вид строениям.

Очень много в этой ветке ломается копий по поводу водостоков, но в данном течении домостроения они изначально отсутствуют, по причине описанной выше, они бесполезны, точка. Могут быть некие фрагменты, для защиты входной двери и окон, но это нечто напоминающее оконные отливы, а не водосточка в общепринятом виде.

Свесы на крышах защищают фасад от влияния осадков, солнечных лучей. Это факт.
Без свесов фасад от осадков не пострадает. Это тоже факт. Современные технологии позволяют этому быть.
Так что строить дом со свесами или без сегодня скорее вопрос вкуса.
Решение крыш без свесов интересно тем, что внешне меняется силуэт дома. Создается минималистичный вид даже при большой площади дома. От этого акцент с крыши уходит в сторону фасада, мы можем сосредоточить внимание на деталях. На контрастных окнах, на фактуре фасадной доски.
Используемая нами тонкопиленая обработанная доска Revaldia как раз и является тем материалом, который сам себя защищает от природных влияний. В Ленинградской области, где так много дождей, этот материал давно себя зарекомендовал.
ОСОБЕННОСТЬ МОНТАЖА ФАСАДНОЙ ДОСКИ И СКРЫТЫХ ВОДОСТОКОВ.
— Фасадная доска расположена вертикально. Для этого в обрешетке используется 2 слоя: сначала брус крепится вертикально, а сверху – горизонтально. Зазор межу ними – 90 мм. Именно в это пространство и монтируется система скрытого водостока.
— 100% вентиляция фасада так же происходит благодаря такому зазору.
— Стоимость монтажа аккуратной скрытой системы водостоков аналогична стоимости наружного водостока. Это происходит за счет таких факторов: меньший объем кровли, меньший расход материалов на подшивку крыши, возможность использования более дешевых аналогов водосточных систем, чем при открытом варианте (к примеру, нам не нужно подбирать специальный цвет, так как он будет скрыт, фурнитуру и т.д.).

Какие могут быть водостоки и водосточные системы.

Водосточная система — сложная простота

«.. А вы ноктюрн сыграть могли бы,
На флейтах водосточных труб?..»
Маяковский В.В.

Слова поэта очень точно отражают особенность водосточных систем сочетать в себе кажущуюся простоту и, вместе с тем, скрытый за этой простотой сложный внутренний мир и назначение этого элемента кровельной системы.
Не спроста подобная двоякость часто прослеживается в отношении к водосточным системам со стороны различных компаний и потребителей. Для одних это просто «водосточка», нечто незначительное, на что и внимания особого обращать не стоит. Для других это «сложная инженерная конструкция» требующая особого расчёта, массы времени и ресурсов. Кто прав?
Как это часто бывает, истина находится где-то посередине. Давайте вместе разберёмся в этом вопросе.

Начнём с того, что водосточная система является элементом (причём необходимым) системы кровельной. Она прямо и косвенно влияет на состояние дома в целом, на сроки его эксплуатации, внешний вид и, в конечном итоге, на его рыночную стоимость. На неё возложена важная задача: сбор атмосферных осадков с кровли и их отвод от фасадов и фундамента. Нужно ли объяснять зачем?
Конечно, Вы обращали внимание что, абсолютное большинство домов, независимо от времени их постройки имеет систему водоотвода. Иногда это простейшая система – простой желоб, вынесенный как можно дальше от стен и фундамента. Зачем? Ведь эстетичность такой простейшей конструкции оставляет желать лучшего, хотя и не лишена некоторой прелести.

Ответ прост — сравните два здания, примерно одного года постройки и из одинакового материала, пусть на одном будет водосточная система, а на другом её либо не было изначально, либо она вышла из строя и в дальнейшем не восстанавливалась. Как выглядят фасады? Фундамент? Поскольку необходимость водосточных систем теперь очевидна, давайте вернёмся к первоначальному вопросу и попытаемся разобраться в сути и принципах работы водосточных систем.

Итак, водосточные системы. Они бывают внутренними и внешними. Системы внутреннего водостока, как правило, применяют на плоских и инверсионных кровлях. Особенность этих систем в том, что труба для водоотвода проходит внутри здания, сбор воды происходит в центр своеобразной воронки созданной на плоской кровле. Система водоотвода для скатных кровель устроена совсем по-другому.

Здесь атмосферные осадки, отводятся по кровле за пределы ограждающих конструкций (стен) Вашего Дома. Это одно из назначений карнизных свесов. С карнизного свеса осадки принимает на себя первый элемент водосточной системы – желоб, вода, собираясь в желобе, установленном с небольшим уклоном, под действием силы тяжести перемещается в сторону воронки.
Отсутствие желоба позволяет ветру захлёстывать осадки на стену, не смотря на ширину карнизного свеса (как правило, не менее 500 мм.) Из воронки, вода попадает непосредственно в трубу, которая собственно и берёт на себя функцию атмосферного «водопровода», недопуская попадания влаги на стену, отводит её от фундамента.

Давайте разберём нюансы, на которых стоит обратить внимание при выборе водосточной системы.

Прежде всего, рекомендуем выбирать систему водоотвода известных производителей. Это гарантирует наличие всех необходимых комплектующих, которые позволят смонтировать её на кровле любой сложности, и, кроме того, обеспечит действительную гарантию на изделие. Чем известнее фирма производящая водосточные системы, тем более полная комплектация присутствует в её ассортименте, и тем меньше неприятных сюрпризов Вас ожидает.

Второе, на что стоит обратить внимание, материал, используемый для изготовления элементов водосточной системы. На сегодняшний день, водосточный системы в основном изготавливаются из металла и пластика. Говоря о металлических водосточных системах, их можно условно разделить на системы из обычной оцинкованной стали, изделия из стали с полимерным покрытием и изделия из меди и цинк – титана.

Обычная оцинкованная сталь, хорошо известна практически всем, до последнего времени она использовалась на всех скатных кровлях России. При условии правильного монтажа, подобная водосточная система, хорошо выполняет свои функции. Один из наиболее очевидных её недостатков – визуальное эстетическое содержание. Помимо этого предъявляются высокие требования к квалификации монтажников, так как, большое количество элементов изготавливается вручную. В настоящее время водосточная система из оцинкованной стали повсеместно заменяется системой из оцинкованной стали с полимерным покрытием.

Водосливные системы из стали с полимерным покрытием, отличает, прежде всего, широкая цветовая гамма, которую обеспечивает полимерное покрытие. Наличие гаммы цветов, позволяет подобрать цвет водослива, гармонирующий с Вашими фасадами и кровлей. Как правило, такие водостоки изготавливаются промышленным способом, обеспечивающим высокую точность профилирования. Эти системы включают в себя все элементы, необходимые для их монтажа на кровлю любой сложности. Как правило, водосточные системы из стали с полимерным покрытием, изначально рассчитываются и продаются индивидуальным комплектом, состоящим из всех необходимых элементов и схемы их размещения на Вашем Доме. Их установка, обычно, не требует труда высококвалифицированного жестянщика.

Последнее время всё более широкое применение находят пластиковые водосточные системы. Помимо полной комплектации и невысокой стоимости, к их плюсам можно отнести возможность выбора цвета, хоть и не такую широкую как у систем с полимерным покрытием. Существует и другой несомненный плюс этих систем: значительный порог обратимой деформации, другими словами при механических воздействиях (например, лавинного хода снега со ската) они страдают значительно меньше, чем аналогичные системы из метала (ВИДЕО 32,9 МВ). На них не остаётся вмятин и, как правило, в случае деформации системы – элементы можно поставить обратно. Современное развитие химической промышленности позволяет добиться цветовой стабильности пластика даже в условиях регионов с высокой УФ нагрузкой. Подобные системы просты в установке, но имеют одну общую для пластиковых водосточных систем особенность: необходим температурный зазор, компенсирующий линейные тепловые расширения пластика. Как правило, это описано в инструкции по монтажу и не составляет сложности монтажникам.

Если ваша кровля имеет гарантированный срок службы 40 – 100 лет (сланцевые кровли, медные, керамические), имеет смысл использовать водосточную систему, имеющую аналогичный срок службы. Мы говорим о медных и цинк- титановых водосточных системах. Как видно из названия: основное отличие этих систем заключается в материале, из которого они изготовлены. Именно он обеспечивает им такой срок эксплуатации. В Европе подобные водосточные системы, как и кровли, традиционны. Для их изготовления используется современное оборудование совместно с ручным трудом. Он требуется для реализации дизайнерских решений в данных водосливных системах. Зачастую, они сами являются произведением искусства. Требования к квалификации монтажников таких систем достаточно высоки. Достаточно часто при монтаже применяется пайка и жестяные работы.

Последнее, на что мы бы хотели обратить Ваше внимание, но не последнее по значимости – это компания, в которой Вы хотите совершить покупку водосточной системы. В достойной компании, как правило, водосточная система проектируется вместе с кровлей. Специалисты подберут тип водосточной системы для Вашего Дома, её диаметр и количество стояков, обсудят с Вами цветовое решение, произведут расчёт и отдадут монтажную карту с указанием расположения всех элементов, помогут с монтажом.
Вот кажется и всё. Искренне надеемся, что мы помогли Вам составить представление о такой важной системе Вашего Дома как водосток.

Если у Вас возникнут вопросы по данной теме, или каким-либо другим связанным с обустройством кровли или фасада – звоните 8 800 555 2055
Мы с удовольствием поможем Вам.

Снижение цен на прямоугольные водосточные системы Galeco

Снижение цен на прямоугольные водосточные системы Galeco
  • Новости
  • /
  • Снижение цен на прямоугольные водосточные системы Galeco

18 марта 2021

С 1 апреля Galeco снижает цены на водосточные системы из серии «Квадратный мир». Новые цены действуют на флагманские модели PVC2, STAL2 и HIDDEN. Они имеют большую пропускную способность в сравнении с круглым профилем и идеально подходят для частных домов в современных стилях.

Водосточная система Galeco PVC2

Флагманская система PVC2 имеет квадратный профиль желоба и водосточной трубы из высококачественного ПВХ. У этой системы 100% герметичность, которую обеспечивает инновационная уплотняющая вкладка. Она плотно прижимает желоб к фитингу в месте расположения прокладки, создавая высокую герметичность соединительных элементов. Система выпускается в графитовом и черном цветах.

Водосточная система Galeco STAL2

Водосточная система Galeco STAL2 изготовлена из качественной оцинкованной стали и имеет прямоугольный профиль. Ее отличительная особенность — наличие декоративного софита, который маскирует стык трубы с желобом.

На выбор предоставляется 2 цвета: черный и графитовый. При этом вы можете выбрать любой цвет из каталога RAL для покраски маскирующего софита. Производитель дает 35-летнюю гарантию на механическую устойчивость системы STAL2.

Водосточная система HIDDEN (BEZOKAPOWY)

Это скрытая водосточная система, которая монтируется прямо в теплоизоляцию дома. Она предназначена для установки на домах, не имеющих карнизов. Кронштейн и декоративная планка системы HIDDEN соединяются на короткий замок с защелкой. Уплотнители соединений и антикоррозийный защитный слой стали позволяют давать гарантию 10 лет.

Узнать новые цены на водосточные системы из серии «Квадратный мир» и сделать расчет можно в форме обратной связи ниже.

У вас появился вопрос? Задайте его нам, мы обязательно ответим!

Понравилась статья? Поделитесь в соцсетях:

Проконсультируем в строительстве

Проконсультируем в ремонте

Пунктуальность

Статьи о товарах

Возврат к списку

Список просмотренных товаров пуст

Список сравниваемых товаров пуст

Список избранного пуст

Ваша корзина пуста

AlfaSystems GoPro GP261D21

Встроенные водосточные системы | Высококвалифицированные установщики

Встраиваемые водосточные системы | ООО «Прецизионные водосточные желоба» | Ванкувер, Британская Колумбия,

Водосточные желоба

Встроенные желоба, иногда называемые скрытыми желобами, представляют собой водосточную систему, образованную карнизом крыши. Вместо того, чтобы прикреплять внешний желоб к внешней стороне облицовки, конструкция встроенного желоба использует доску для обрамления желоба для сбора дождевой воды по краю крыши. Для этого необходимо установить водонепроницаемую мембрану над доской и под кровельным материалом на некотором расстоянии вверх по скату крыши, в зависимости от уклона.К верхней части платы прикреплена заглушка для защиты и отделки, а медная труба, припаянная к фланцу, используется для слива воды в водосточную трубу.

Для жилых домов встроенные или скрытые водосточные желоба были введены в первую очередь как средство повышения архитектурной привлекательности. Общие проблемы, с которыми сталкиваются системы этого типа: плохой уклон, недостаточная пропускная способность и небольшие стоки, расположенные слишком высоко на склоне. Поскольку желоб «встроен» в конструкцию здания, любые утечки вызывают влажные плиты и структурные повреждения.Качество изготовления имеет первостепенное значение при правильном склеивании швов и герметизации между различными материалами.

Ожидаемый срок службы сильно различается в зависимости от используемых материалов и качества установки. Поскольку видимая часть желоба подвергается воздействию экстремальных погодных условий и прямых солнечных лучей, мембрана расширяется и сжимается и может выйти из строя в неправильно установленных швах и выпускных отверстиях.

Если в вашем доме используется встроенный водосточный желоб, наш лучший совет — провести профессиональную уборку и проверить его работоспособность, прежде чем потребуется дорогостоящий ремонт дерева.Подтеки могут быть очевидными, однако темные участки дерева на облицовке и окрашивание или изменение цвета потолков являются явными признаками проникновения воды. Имейте в виду, что погода и температура играют важную роль при ремонте, поэтому не оставляйте проблемы, которые вырастут до следующей зимы.

Компания Precision Gutters Ltd обслуживает, модернизирует и ремонтирует встроенные водосточные системы из EPDM. Распространенными задачами являются: заделка отверстий, ремонт вышедших из строя швов, замена или модернизация выходных отверстий и полная замена мембран.Мы заменяем гнилые и поврежденные доски, а наш цех листового металла может изготовить обшивку и покрытие для любого дизайна в широком разнообразии цветов.

Мы — одна из немногих компаний, которые ремонтируют и обслуживают встроенные водосточные системы в соответствии со спецификациями производителя, используя только лучшие доступные продукты.

Если вам нужна дополнительная информация, позвоните по телефону 604-888-5112 или напишите по электронной почте Precision Gutters по адресу [email protected]

Скрытые желоба для современного дома у озера

Моя компания недавно построила большой элитный дом с современным дизайном на водохранилище Северной Каролины.Одной из наиболее заметных особенностей этого дома был широкий свес, выступы которого варьировались от чуть менее 3 футов до более 7 футов в некоторых секциях (около 4 футов было типичным свесом для большинства секций многослойной крыши).

В качестве элемента дизайна широкий свес обеспечивал достаточную тень и помогал удерживать дождевую воду вдали от конструкции, но это создавало две проблемы. Во-первых, чтобы справиться со стоком с крыши, владелец (успешный подрядчик по бетонным работам, который хорошо осведомлен о проблемах водоснабжения и водоотвода) хотел, чтобы водостоки собирали сток с огромной и сложной крыши и размещали его вдали от фундамента дома.Однако с широкими свесами об обычных водосточных трубах на внешней стороне дома не могло быть и речи.

Во-вторых, в ветровой зоне этого участка Северной Каролины широкие выступы представляют собой условия экстремального подъема. Чтобы преодолеть эти сильные нагрузки, инженер определил некоторые существенные конструктивные элементы для усиления крыши. Благодаря грамотной интеграции уникальной системы скрытых водостоков с этими конструктивными элементами крыши, наша команда смогла успешно справиться с обеими задачами.

Инженеру потребовалось три 2-х балки для балки по периметру. Внешние элементы завершают желоб.

Структурные элементы

Мы обрамляли крышу фермами, но для того, чтобы справиться с силами реакции на конце фасции этих ферм, инженер определил балку по периметру, чтобы связать концы ферм вместе.Мы построили этот структурный компонент из двух сэндвичей 2х12 и двух сэндвичей 2х8. Эта конструкция по периметру была прикреплена к аутригерам 2х12 стальными подвесками и прибита гвоздями к выступу каждой фермы. Выносные опоры прикрепляли периметральную балку обратно к непрерывной стальной двутавровой балке, которая связала верхние части внешних стен вместе (см. Иллюстрацию ниже).

Компоненты водостока

Чтобы сформировать желоб водосточного желоба, мы добавили еще 2×8, а затем два 2×12 к балке по периметру.Хотя эти элементы каркаса не были строго необходимы для конструкции, они не повредили, и они предоставили простое средство для создания канала, который мы могли бы выровнять с медью, чтобы создать цельный желоб по периметру. В некоторых случаях балки швеллеров располагались на крыше достаточно высоко, чтобы можно было просверлить дренажные отверстия на дне канала. Но в большинстве случаев приходилось просверливать борт. Инженер разрешил нам просверлить балку, но мы должны были ограничить диаметр отверстия до 3 дюймов.

Несколько 3-дюймовых дренажных отверстий Y вместе и шага до 4 дюймов проходят через площадь потолка. Вертикальные водостоки проложены через несколько бетонных дымоходов. Обратите внимание на резиновые рукава, соединяющие ПВХ с медными выпускными отверстиями на желобе, и переход на чугун там, где стоки проходят рядом с жилым помещением.

Чтобы справиться с огромным объемом воды, который мы ожидали от сезонных штормов в Каролине, мы объединили несколько выходов и увеличили до 4-дюймовой трубы внутри карниза, чтобы уменьшить количество лидеров.Чтобы обеспечить различное движение между медными выпускными отверстиями и стоками из ПВХ, мы соединили наши водостоки с желобом с помощью резиновых втулок.

Дренажные трубы из ПВХ проходили через перекрытие, поворачиваясь параллельно наружным стенам. Инженер разрешил просверлить и аутригеры 2х12, но не пояса фермы. Хотя у нас не было много места, мы смогли установить дренажные трубы таким образом, чтобы получить необходимый уклон 1/8 на фут (1%), необходимый для 3- и 4-дюймовых труб.

Чтобы отводить воду из карниза, мы проложили ПВХ к многочисленным дымоходам, расположенным вдоль внешних стен. Мы просверлили сформированные бетонные дымоходы, чтобы провести вертикали внутрь до уровня фундамента. В местах, где вертикальные водостоки проходили рядом с жилыми помещениями, мы перешли на чугун, чтобы снизить уровень шума. Затем мы снова перешли на ПВХ ниже уровня пола, где водостоки соединялись и выходили вместе со стоками по периметру фундамента для дневного света, вдали от дома.

Длинные участки для медной футеровки были отогнуты за пределами площадки.Заглушки, уголки и выпускные отверстия были изготовлены на месте.

Детали отделки

Мы предварительно согнули длинные медные желоба на месте и согнули торцевые крышки и выпускные отверстия, механически соединяя медь заклепками перед пайкой водонепроницаемых швов. Вся эта работа была сделана после того, как крыша была просушена, поэтому после установки медной облицовки мы в качестве временной меры приклеили ее по краю, пока не будет установлена ​​кровля.

Они были закреплены как заклепками, так и припоем.

Чтобы завершить облицовку, мы установили алюминиевую крышку, состоящую из двух частей. Первая деталь прибита к внешней стороне 2х12, а вторая деталь закреплена шипами, поэтому с земли не было видимых креплений. Эта вторая деталь перекрывает медную облицовку, но отделена бутиловой лентой, поэтому два металла не имеют возможности гальванической реакции.

Крыша просохла рано; лента была временной, пока можно было установить крышу.Завершают установку двухкомпонентная крышка фасада и потолочные панели T&G. Вся водосточная система полностью скрыта.

Когда проект будет завершен, вы не заметите, что на этой крыше есть водостоки и водостоки. Тем не менее, этим летом уже прошел ряд проливных гроз, и система без труда унесла весь сток без заметного перетока.

Фото Grainda Builders

7 Альтернатив водосточным желобам в домах

Хотя в большинстве домов используются водосточные желоба, в этом нет необходимости.Возможно, вы хотите что-то получше или что-то лучше? Ненавижу содержать водостоки? Вот 7 альтернатив обычным водостокам.

В большинстве домов используются обычные водосточные желоба, использовать их необязательно. Возможно, вам не нравится их внешний вид или обслуживание, или вы просто хотите попробовать что-то другое.

Ниже мы представляем 7 жизнеспособных альтернатив водосточным желобам для вашего дома. Проверь их.

Связанные: Части желоба крыши

1.Цепи от дождя

Источник: Hayneedle

Плюсы

  • Это один из самых привлекательных способов уберечь дом от дождя и отвести его от дома. Они бывают разных дизайнов и стилей.
  • Их можно слегка наклонить в сторону от дома, чтобы направлять воду в сеялку или дождевую бочку для дальнейшего использования.
  • Система фактически замедляет падение воды, поэтому она менее разрушительна при попадании брызг на голую землю.

Минусы

  • Они тяжелые, и их сложно установить. Важно всегда полагаться на эксперта, который выполнит работу за вас, чтобы вы могли быть уверены, что он в безопасности.
  • Неправильная установка приведет к неэффективному сливу воды и может привести к образованию луж на вашем участке или воде в подвале.
  • Для более крупных крыш потребуется гораздо больше цепей, чтобы они работали эффективно, и это может быть не только дорого, но и сложным с эстетической точки зрения.
  • Лед может повредить цепи от дождя, если он замерзнет. Это может увеличить вес цепи и негативно повлиять на вашу крышу.
  • Они не могут справиться с большим количеством воды, поэтому, если вы живете в районе с частыми сильными штормами, они могут быть не лучшим выбором.

2. Системы отвода дождя

Источник: Home Depot

Плюсы

  • Установка жалюзи на крыше вашего дома отводит воду от стен вашего дома.Это ограничивает вероятность повреждения стен или подвала водой.
  • Они помогают рассеивать воду вокруг вашего дома и ограничивают эрозию прямо под вашей крышей, что улучшит внешний вид вашей собственности и предотвратит разбрызгивание и прилипание грязи и мелких кусочков мусора к стене вашего дома.
  • Поскольку эта система уникальна и адаптирована к вашему дому, вам не нужно беспокоиться о ее эффективности.
  • Любой мусор, такой как листья или маленькие палки, который мог застрять в вашем желобе, просто снесет с вашей крыши.
  • Вода будет попадать прямо на растения под вашей крышей, но будет более мелкой струей, чем твердыми каплями, поэтому растения не будут повреждены.
  • Установка быстрая и простая, так что вы можете быстро установить их за выходные.

Минусы

  • Если не планировать, где будет сток, вокруг вашего дома могут образоваться лужи. Сортировка важна, и многие домовладельцы считают, что у них гораздо лучший результат, когда они устанавливают грунтовый желоб, который помогает улавливать воду и отводить ее от дома.
  • Важно убедиться, что вы внимательно продумали планировку своей крыши, поскольку для крыш с впадинами потребуются дополнительные отводы, чтобы вода не текла и не оставалась там.

3. Оценка

Плюсы

  • Правильная планировка вокруг вашего дома — отличный способ обеспечить, чтобы вода стекала далеко от вашего дома, а не оставалась возле фундамента, где она может нанести большой ущерб.
  • Если все сделано правильно, сортировка может улучшить внешний вид дома, не умаляя его красоты такими предметами, как цепи от дождя.
  • Хотя водосточные желоба и другие варианты не являются постоянным решением, это может помочь решить проблему с ограниченным бюджетом, особенно если нет сильных дождей в течение всего года.

Минусы

  • К сожалению, оценка может означать уничтожение большого количества ландшафтного дизайна вокруг вашего дома, если уклона недостаточно, чтобы вода не стекала с вашего дома. Это может быть неприятно, если у вас дома есть зрелые растения.
  • Любые низкие точки в сортировке позволят воде скапливаться в них и вызывать проблемы.
  • Со временем вам, возможно, придется переоборудовать территорию вокруг вашего дома, чтобы убедиться, что уклон все еще достаточно постоянный, чтобы вода продолжала двигаться должным образом. Это может стать дорогостоящим и разрушительным.

4. Капельная кромка

Источник: Home Depot

Плюсы

  • Это отличный способ убедиться, что вода с вашей крыши не стекает по стене вашего дома или на землю рядом с фундаментом.
  • Может использоваться в дополнение к водостоку, но работает и сам по себе для защиты дома.
  • Капельные кромки обеспечивают дополнительную поддержку черепицы, поэтому вам не нужно беспокоиться о попадании воды под черепицу. Когда это произойдет, быстро произойдет повреждение водой, и вам может потребоваться заменить черепицу, чтобы защитить свой дом.
  • Даже с водосточными желобами вода может стекать по фасции и загнивать ее.
  • Помимо защиты вашего дома от повреждения водой, края капель фактически закроют щель, в которую многие маленькие животные попытаются проникнуть, чтобы получить доступ к вашему чердаку.
  • Домовладельцам, которые устанавливают на своих крышах водосточные борта, не нужно беспокоиться о ледяных плотинах на крыше, которые могут вызвать повреждения.
  • Даже если вы заплатите кому-то за установку водосточного борта, это относительно недорогое обновление для вашего дома.

Минусы

  • После того, как ваш дом построен, может быть трудно добавить водосток. Хотя это еще можно сделать, потребуется немного больше работы.
  • Он должен быть установлен правильно, чтобы приносить максимальную пользу дому.
  • Важно убедиться, что вода может стекать с вашего фундамента, чтобы вам не приходилось беспокоиться о том, что она скапливается прямо под краем капель и причинит ущерб вашему дому.

5. Земляной желоб или французский водосток

Плюсы

  • Это не меняет внешний вид дома и может быть скрыто, чтобы никто не узнал, что он был установлен.
  • Он отлично защищает сайдинг и фундамент дома от повреждения водой.
  • Как правило, замораживание не является проблемой, и после установки французского водостока, как правило, не требуется никакого обслуживания.
  • Если эти желоба построены правильно и специалистом, они прослужат долгие годы без каких-либо серьезных проблем.

Минусы

  • Они могут быть дорогостоящими из-за всех материалов, которые требуются для их строительства.
  • Если не построить должным образом, это будет очевидно и не добавит красоты вашему дому.
  • Важно, чтобы в системе было достаточно дренажа, чтобы вода не собиралась рядом с основанием дома, иначе это может быстро вызвать повреждение водой.
  • Самостоятельное рытье траншеи занимает не только много времени, но и требует много работы, поэтому многие домовладельцы полагаются на профессионалов, которые сделают за них работу.К сожалению, это увеличит общую стоимость проекта.

6. Капельный тракт

Плюсы

  • При правильной установке и кем-то, кто внимательно следит за деталями, капельный путь является привлекательным способом убедиться, что вся вода, стекающая с крыши дома, быстро уходит от фундамента, не причиняя вреда дому или разрушая почва.
  • Поскольку водоотводящий канал проложен на земле, вам не нужно беспокоиться о том, что его установка может повредить ваш дом.

Минусы

  • При неправильной установке и с правильным уклоном вода не будет стекать с фундамента дома и может вызвать повреждение водой.
  • Хотя большие камни могут выглядеть лучше всего, важно, чтобы под ними было достаточно дренажа, чтобы капельный канал работал должным образом.
  • Можно сажать кусты и ландшафт вокруг капельной дорожки; однако в первую очередь следует отводить воду подальше от дома, поскольку кусты могут помешать этому.

7. Встроенные водостоки

Плюсы

  • Встроенные желоба идеально подходят для домовладельцев, которые не хотят видеть свои водосточные желоба, но все же хотят пользоваться преимуществами водосточной системы. Они также известны как скрытые желоба, поскольку они представляют собой скрытый способ отвода воды с крыши.
  • Они требуют гораздо меньшего обслуживания, чем обычные водосточные желоба, и, как правило, могут выдерживать дождь даже в самые сильные штормы.
  • Идеально подходит для старых домов, скрытые водостоки не умаляют исторической достоверности дома.
  • Их можно подобрать по размеру, чтобы они лучше всего работали с количеством осадков, которое обычно бывает в доме каждый год.

Минусы

  • Изготовленные из формованного металла встроенные желоба могут сжиматься и расширяться в зависимости от погодных условий. Это может привести к повреждению швов желобов, что приведет к повреждению водой.
  • Поскольку они скрыты от глаз, многие домовладельцы забывают о необходимом техническом обслуживании, таком как очистка любых засоров или проверка на утечки и коррозию.Это означает, что со временем проблемы могут накапливаться еще до того, как их решат.
  • Из-за природы встроенных желобов домовладелец не может легко установить их на крыше, чтобы обновить дом или лучше защитить его от повреждения водой. Важно, чтобы задачу по их созданию выполнял только опытный кровельщик, чтобы не беспокоиться о качестве строительства.
  • Скрытые желоба — дорогой выбор, установка которого потребует много времени и труда.

Желоба Yankee, Водосточные желоба K-Style, встроенные желоба или желоба коробчатого типа

Встроенные водосточные желоба являются частью классического дизайна.

В классическом стиле водостоки были частью архитектуры здания. Позвольте мне попытаться сделать это как можно проще. В классической архитектуре верхняя часть здания — Антаблемент. Карниз — это верхняя часть антаблемента. Карниз состоит из постельного белья внизу, короны в середине и циматиума наверху.Cymatium представляет собой желоб, который похож на желоб в стиле K. Corona представляет собой фасцию.

Изображение выше взято из статьи Брента Халла, размещенной на сайте This is Carpentry.
Вот полная статья с более подробной информацией https://www.thisiscarpentry.com/2012/11/23/the-magical-entablature/
