Сборка дверей для шкафа-купе своими руками

Если порядок монтажа внутреннего наполнения для шкафа-купе чаще всего вопросов не вызывает, то процедура сборки раздвижных дверей требует некоторых пояснений. В статье обсуждается вопрос, как самому собрать двери для шкафа-купе.

Разметка и подготовка

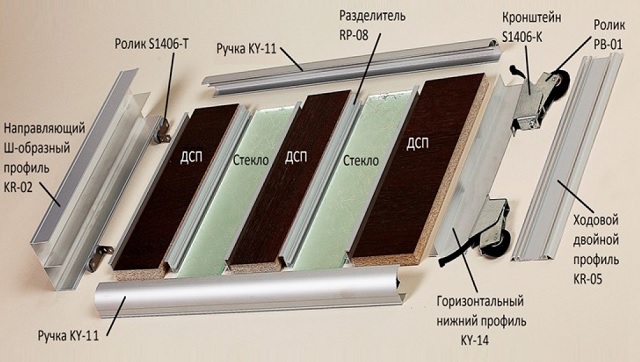

Имеем в ассортименте готовое полотно из ЛДСП толщиной 10 мм, нижний профиль, верхний профиль и два профиля-ручки.

Чтобы не ошибиться в размерах, лучше всего осуществлять разметку по факту. Для этого ставим полотно двери на торец, и сверху, приставив профиль-ручку, начинаем, не сильно пристукивая, набивать её на дверь. Также поступаем и со второй ручкой. Теперь у нас ручки набиты с двух сторон и легко выполнить измерение, которое определит длину верхнего и нижнего профиля.

Определяем длину верхнего и нижнего профилей.

Обрезаем эти детали по полученным размерам. Боковые профили теперь необходимо снять. Вместо них одеваем на полотно верхний и нижний элемент.

Выполняем измерение длины боковых с учетом установленных верхнего и нижнего профилей.

Отрезаем ручки в необходимый размер. Теперь все профиля имеют нужные габариты.

Готовим монтажные отверстия на боковых профилях. Они необходимы для крепёжных винтов, которые будут скреплять всю конструкцию.

Крепёжные винты.

В верхней части сверлится одно отверстие на расстоянии 7-8 мм от края. Через него крепёж пройдёт в верхний профиль. Внизу необходимо высверлить по два отверстия. Одно для сборки, расстояние от края 42 мм. В него будет крепиться нижний профиль. Второе, так же, как и вверху от края на 7-8 мм. Позднее его используем для того, чтобы фиксировать нижние ролики.

Отверстия выполняются разных диаметров. Вначале просверливаем обе полки профиля насквозь сверлом диаметром поменьше (по диаметру тела евровинта).

Затем верхнюю полку рассверливаем, чтобы проход получился калибром больше (по диаметру головки евровинта).

Головка крепежного винта должна проходить верхнее отверстие, а в нижнем упираться в полку.

После выполнения этих операций все наши детали полностью готовы к сборке двери шкафа-купе.

Сборка дверей шкафа-купе

Вновь устанавливаем полотно на ребро и набиваем на него ручку. Затем то же самое проделываем с другой стороны. Одеваем верхний профиль. Начинаем закручивать крепёжный винт с помощью шестигранного ключа.

Крепление верхнего и бокового профиля раздвижных дверей шкафа.

В этом месте винт скрепляет профили и верхний ролик. Поэтому, когда мы ещё не полностью его вкрутили, вставляем верхний ролик, и затягиваем крепежный винт.

Получилось вот что.

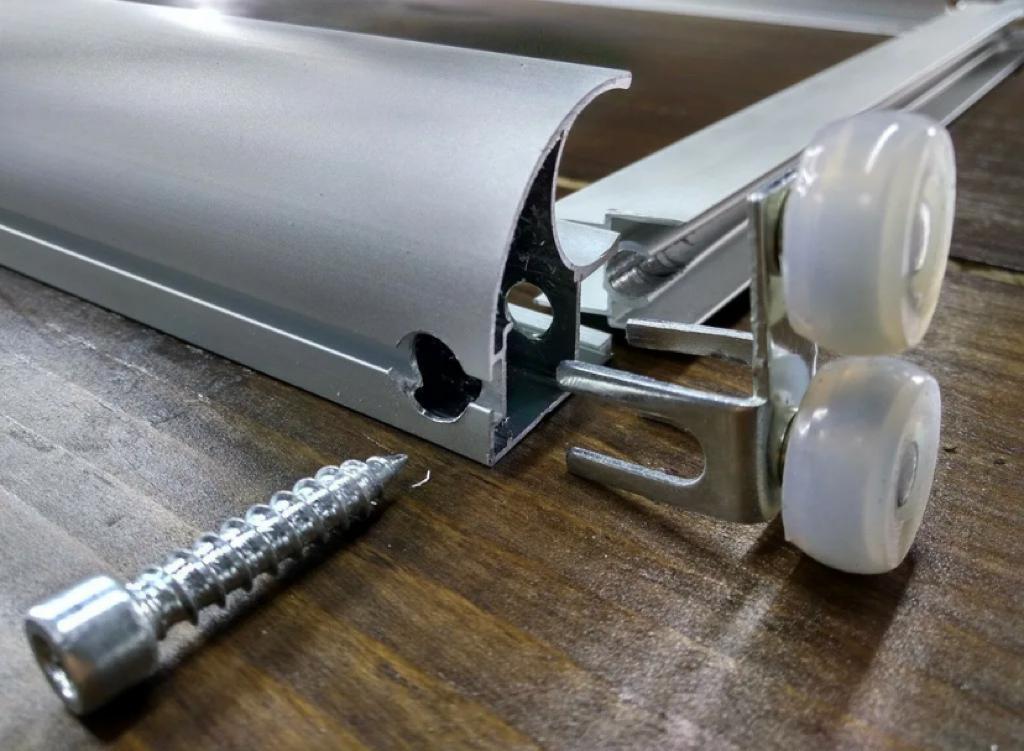

Крепёж верхнего ролика.

Эту же операцию выполняем с другой стороны, на другой ручке. Верхняя часть раздвижной двери собрана.

Далее крепим нижний профиль. Устанавливаем его и, используя отверстие, которое от края на расстоянии 42 мм, закрепляем нижний профиль.

Крепление нижнего профиля на раздвижной двери евровинтом.

То же самое выполняем на второй ручке, с другой стороны. Дверь собрана. Осталось прикрутить нижние ролики. Выполняем эту задачу и клеем отбойную ленту.

Лента самоклеящаяся. На ней есть защитная плёнка, которую удаляем по мере приклеивания.

Монтаж отбойной ленты раздвижной двери для шкафа-купе.

Обрезаем по краю ручки. Двери полностью готовы.

Монтаж направляющих и установка дверей-купе

Предварительно выполняем измерения верхней и нижней направляющих. Верхнюю деталь можно обрезать ножницами по металлу.

Нижняя часть имеет рёбра жесткости, поэтому желательно отпилить её ножовкой.

В обоих элементах сверлим отверстия для крепежа.

Обе направляющие готовы к монтажу, монтируем их соответственно на пол и потолок. Теперь можно установить дверь. Заводим верхнюю часть внутрь верхней рельсы до упора. Потом подводим к нужному месту внизу и опускаем. Получиться примерно следующее.

Собранная и установленная раздвижная дверь.

Аналогично собираем и устанавливаем остальные двери. Надеемся, что этот материал помог вам решить задачу, как самому собрать двери для шкафа-купе.

Как собрать двери для шкафа-купе

Установка шкафа с зеркальными дверями является одним из лучших способов придать вашей спальне элегантный вид и лоск. Зеркало в полный рост, прикрепленное к двери шкафа на заказ, зрительно расширяет пространство. Если спальня небольшого размера и в ней мало солнечного света, зеркальные двери шкафа частично помогут справиться с этой проблемой, добавив дополнительный источник света.

Сборка зеркальных дверей для шкафа (сборка мебели в Киеве)

Конечно, зеркальные двери стоят дороже обычных, но хорошая новость в том, что вы можете сэкономить на стоимости такой услуги как сборка мебели научившись устанавливать эти двери сами. Чтобы узнать, как это делается, прочитайте эту статью.
Установка зеркальных дверей в шкафе на заказ представляет собой простой процесс, не требующий никаких специальных навыков.

Подобные двери бывают двух основных стилей, раздвижные и распашные. Иногда, в целях экономии, люди пытаются установить зеркало в полный рост на уже существующую дверцу мебели на заказ. Хотя подобное решение экономически эффективно, это не самая хорошая идея, потому что если зеркало не достаточно надёжно закреплено, оно может упасть и разбиться, кроме того дверь может быть просто не рассчитана на дополнительный вес, что приведёт к деформации петель или крепёжных деталей.

Вам остаётся только вернуть дверь на место и наслаждаться своей работой.
В случае если вы не уверены в своих силах или просто не имеете достаточно свободного времени, обращайтесь в компанию «Мебеларт», которая предоставит вам такую услугу как профессиональная сборка мебели в Киеве. Цены на сборку мебели см.

Приведём способ самого простого монтажа зеркала при помощи клея.

Для этого вам потребуется: зеркало, стеклорез, иголка, мел, клей-герметик, фен и лента из вспененного полиуретана. Внимательно отнеситесь к выбору толщины зеркала при монтаже его на раздвижные двери, его толщина не должна мешать вам раздвигать двери. Если зеркало требует подрезки, то положите его на плоскую поверхность амальгамой вверх, увлажните её смесью воды с уксусом, проведите линию мелом, а затем острой иглой процарапайте линию среза. Переверните зеркало стеклом вверх и стеклорезом проведите линию по процарапанной линии на амальгаме, простучите вдоль неё и отломайте излишек. Мокрую амальгаму высушите феном.
Снимите дверь и положите её на горизонтальную поверхность, тщательно очистите от пятен и жира. Распределите по двери полоски двусторонней клей-ленты (вертикально по отношению к полу). Клей-герметик намазывайте также как и ленту вертикально. Полоски клея должны распределяться не далее чем десять сантиметров от края зеркала. Прижмите зеркальное полотно к двери (не перестарайтесь иначе зеркало треснет) и оставьте схватываться на 24 часа (в тёплом помещении).

Инструкция по сборке шкафа-купе IDAW со встроенным телевизором

Перейти к содержимому

Инструкция по сборке: шкаф с раздвижными дверями и встроенным телевизоромCristina2023-03-07T10:20:24+00:00

Инструкция по сборке: шкаф с раздвижными дверями и встроенным телевизором

PDF

Пожалуйста, найдите время, чтобы прочитать инструкцию. Пожалуйста, не переходите только к картинкам! Это заметно вам, когда вы его настроите. Спасибо 🙂

Из соображений безопасности и практических соображений обратите внимание на следующее:

Во избежание повреждения материала и несчастных случаев шкаф должен собираться двумя людьми.

Кроме того, IDAW не несет ответственности за любой ущерб, причиненный после доставки или во время сборки. После того, как товары были выгружены и получены, забота о них лежит на покупателе. Прежде чем приступить к установке, покупатель обязан собрать всю полезную информацию для сборки, используя видео и инструкции по сборке, предоставленные IDAW. Также напоминаем, что на этапе установки должны соблюдаться все правила безопасности, действующие в соответствующих странах . Поэтому будет необходимо использовать все необходимые средства индивидуальной защиты, чтобы гарантировать безопасную сборку

Любая несанкционированная модификация конструкции шкафа и его компонентов или любое неправильное использование продукта автоматически аннулирует гарантию на продукт, поскольку наши шкафы должны быть установлены в соответствии с предоставленными инструкциями и с соблюдением их нормальной работы и использования. IDAW не несет ответственности за ущерб, возникший в результате неправильного использования или модификации продукта.

Ящики (с 2 или 3 ящиками), комод, тумбочка и комод с 7 ящиками поставляются заказчику в собранном виде. Покупатель ни в коем случае не должен разбирать ящики, а просто должен следовать инструкции по сборке; в противном случае гарантия на товар будет потеряна. Если клиенту необходимо разобрать ящики, необходимо будет связаться с нами по электронной почте [email protected], объяснив причину такой необходимости и ожидая инструкций нашей команды, как действовать дальше.

Важная информация о изготовленном на заказ шкафе глубиной до 45 см.
Обычно наш шкаф не нужно крепить к стене, так как он довольно тяжелый и устойчивый.
Вместо этого в некоторых случаях из-за уменьшения глубины и большой высоты необходимо крепить их к стене. Лицо, выполнявшее установку, должно прикрепить ее к стене перед установкой двери, чтобы избежать риска падения вперед.

Пожалуйста, открывайте упаковки в указанном порядке. Это поможет вам избежать сложностей при сборке!

Открывая упаковку с металлическими деталями, мелкими деталями и фурнитурой, следите за тем, чтобы ни одна деталь не потерялась, так как количество деталей точно подсчитано и доступно только в количестве, необходимом для сборки.

Если вы также заказали светодиодные светильники, обратите внимание на следующее перед установкой:

Горизонтальная сенсорная светодиодная планка с датчиком движения (см.

видео) монтируется под крышкой шкафа вверху (внутри шкафа). Используйте для этого два прилагаемых винта.

Вертикальная светодиодная планка, в разделительной боковой панели (см. видео), установлена во внутреннюю щеку, в которой на заводе для этого предусмотрена фрезеровка. В нашем видео вы можете увидеть, как собрать его с уже подготовленным отверстием в боковой панели перегородки шкафа; однако его гораздо проще установить на перегородку шкафа, лежащую на полу или на столе. Обязательно начните сверху, на 2,5 см ниже конца боковой перегородки, на которую впоследствии будет крепиться верхняя крышка шкафа, когда будете вставлять вертикальную светодиодную планку в горизонтальную боковую перегородку шкафа. Так как одинаковая длина светодиодов используется для разной высоты шкафа, может случиться так, что небольшая часть нижней вертикальной светодиодной полосы будет закрыта основанием шкафа.

Для правильной работы датчика движения он всегда должен располагаться вверху.

Горизонтальные светодиодные ленты: для кабеля питания необходимо просверлить отверстие в верхней крышке шкафа слева за пределами места, где должна быть закреплена светодиодная планка, чтобы кабель питания можно было провести сверху и сзади шкафа. к розетке.

Обратите внимание, что должно быть место для трансформатора светодиодных систем! Проще всего разместить узкий трансформер за боковой перегородкой, если между одной из боковых стенок, разделяющих шкаф, и стеной за боковой крышкой (при заказе встроенного шкафа) остается не менее 3 см. В качестве альтернативы его можно разместить за спинкой шкафа, если шкаф можно установить на расстоянии ок. на 2 см вперед. Третий вариант для отдельно стоящего шкафа, как и для встроенного шкафа, заключается в размещении трансформатора на верхней части крышки шкафа: Однако это возможно только в том случае, если помимо необходимого сантиметра, необходимого для конструкции, имеется около 2 см больше места до потолка. Последний вариант — вырезать вырез для трансформера в задней части шкафа: Преимущество этого варианта в том, что он легко доступен.

– – 1 – –

Распакуйте боковую перегородку шкафа. Прежде всего, прикрепите выравнивающие ножки к разделительной панели (только с одной стороны). Установите и привинтите регулировочные ножки, как показано на рисунке.

ВАЖНО : Приклейте обычный мебельный войлок (не входит в комплект) к нижней части регулировочных ножек, чтобы шкаф не царапал пол при перемещении.

Вверните четыре штифта (см. фото ниже) в указанные отверстия. Сначала вверните штифты до упора, а затем немного поверните их назад, пока два отверстия не будут расположены вертикально (см. фото со стрелками ниже). Пожалуйста, действуйте точно, чтобы их можно было легко подключить позже. Повторите ту же процедуру с другой стороны разделительной боковой панели.

– – 2 – –

Распакуйте внешнюю боковую панель шкафа.

Прикрепите выравнивающие ножки к внешней боковой панели только на той стороне, которая обращена внутрь шкафа. Установите и прикрутите регулировочные ножки.
После этого вверните четыре штифта в указанные отверстия, немного повернув их назад, пока они не займут правильное положение.
Повторите ту же процедуру на другой внешней боковой панели.

– – 3 – –

Распакуйте основание и верхнюю крышку.

Вставьте металлические детали в отверстия, показанные ниже. Обратите внимание на правильное расположение, чтобы штифты можно было вставить позже (в основание и верхнюю крышку шкафа).

Поместите два основания на пол (на небольшом расстоянии друг от друга), чтобы начать сборку разделительной боковой панели. Соедините основания и разделительную боковую панель вместе: сначала вставьте одно из оснований в боковую панель и затяните винты, как показано ниже; затем повторите ту же процедуру для другого основания на другой стороне боковой панели.

Если у вас возникли трудности при сборке боковой панели с основанием, посмотрите внимательно это видео.

– – 4 – –

Распакуйте задние стенки шкафа (задняя сторона шкафа примерно на 1,5 см шире модуля, т.к. боковые панели шкафа, основание и верхняя крышка).
Вставьте заднюю стенку шкафа в прорезь в основании.

– – 5 – –

Теперь вставьте правую внешнюю боковину шкафа в фрезерованный паз основания и задней боковой панели; затем затяните винты.
ВАЖНО : Внешняя боковая панель на 6,4 см выше остальной части шкафа.

– – 6 – –

Будьте осторожны на следующем шаге! Пожалуйста, сделайте это в два раза в любом случае!
Установите верхний элемент крышки с помощью лестницы. Вставьте верхнюю крышку в фрезерованный паз задней стороны шкафа-купе; затем сдвиньте верхнюю крышку вправо до правой стороны шкафа, пока штифты не войдут в отверстия. Теперь вставьте и затяните винты. Внимание: Если крышку не удается задвинуть, проверьте, правильно ли расположены отверстия и штифты, как описано выше. При необходимости сначала снимите крышку и поправьте положение отверстий и штифтов. Смотрите также наш монтажный фильм.

Повторите шаги 4, 5 и 6 для модуля с левой стороны боковой перегородки.
Для того, чтобы вставить верхнюю часть в модуль слева, слегка разведите верхние края разделительной боковой панели и наружной боковой панели, чтобы верхняя часть идеально встала.

– – 7 – –

Если у вас есть место за шкафом, привинтите крепления для спинки шкафа к задней боковой панели. Пожалуйста, посмотрите видео для этого шага.

– – 8 – –

Распакуйте направляющие для раздвижных дверей и верхних опрокидывателей. Слегка отвинтите тормоза и вставьте их в направляющие, которые будут размещены сверху, как показано на рисунке ниже. Для каждого рельса вставьте два демпфера, по одному на край: один из тормозов позволит затормозить дверь при открытии, а другой тормоз при закрытии.

Установите направляющие на верхнюю часть шкафа (как показано на рисунке) и прикрутите их сверху. Пожалуйста, посмотрите видео, чтобы понять, как выполнить этот шаг.

– – 9 – –

Вставьте амортизаторы в нижние направляющие, которые будут прикручены к основанию шкафа; слегка прикрутить амортизаторы.

Установите направляющие в основании шкафа до упора и прикрутите их.
Посмотрите внимательно видео, чтобы правильно установить направляющие.

– – 10 – –

С помощью спиртового уровня проверьте горизонтальность шкафа. Если это не так, используйте выравнивающие ножки, чтобы сделать шкаф пухлым и ровным.

– – 11 – –

Полки крепятся винтами, показанными на фото. Полка защелкивается на месте и, таким образом, надежно стабилизируется.

ВАЖНО : Мы предлагаем вам установить полки, прежде чем приступить к дверям.

– – 12 – –

Распакуйте три панели, составляющие дверь, и положите их на рабочий стол внутренней стороной вверх (см. видео).
Вставьте металлические детали в отверстия по краям панелей; повторите этот шаг для всех трех панелей.
Вставьте штифты в отверстия по краям панелей (для этого шага используйте молоток). Этот шаг важен для правильного расположения штифтов.

Поместите штифты так, чтобы отверстие на конце штифта было обращено вверх (как показано на рисунке). Завинтите установочный винт, чтобы заблокировать штифты.

Распакуйте различные компоненты рамы.
Вставка рамки центральной панели; затем вставьте нижнюю панель и зафиксируйте ее винтами. Повторите ту же процедуру, чтобы соединить верхнюю панель с центральной. (смотреть видео)

Вставьте ручку, слегка постукивая молотком; после этого прикрутите его к двери. Повторите этот шаг для другой ручки (в случае внешней двери) или для внутренней ручки (в случае внутренней двери).
Прикрутите рамку к верхнему и нижнему краю двери.

– – 13 – –

Повторите те же действия, чтобы собрать дверцу со встроенным телевизором.
Важно: ручка этой двери имеет толщину 70 мм.

Для телевизионных кабелей:
Отметьте положение крюка кабеля; пока вы это делаете, убедитесь, что тросы натянуты. Вставьте кабели в крюк и прикрутите его к двери (для этого шага внимательно посмотрите видео).

– – 14 – –

После того, как вы соберете двери, соедините их с конструкцией гардероба.

Прежде всего, завинтите тягу, расположенную на вертикальном краю двери, до упора (см. рисунок ниже).

Слегка затяните винты, расположенные на верхнем раздвижном механизме, как показано на видео. После этого установите верхний механизм заподлицо с верхним краем двери (внутренняя сторона) и прикрутите его.
На каждую дверь нужно два верхних механизма.

ВАЖНО : Этот винт необходимо затягивать только для регулировки высоты дверей, только в случае, если пол комнаты не идеально ровный.

Прикрутите два нижних выдвижных механизма к нижней части двери (внутренняя сторона).

На рисунке ниже вы можете увидеть окончательный результат этого шага; но, пожалуйста, внимательно посмотрите видео и проверьте все.

– – 15 – –

Соберите внутреннюю дверь (сделайте это вдвоем): поместите два верхних механизма на самую внешнюю направляющую верха.
Откройте колеса двух нижних механизмов, как показано на видео. Без колебаний прикрепите их к рейке (вы должны услышать «щелчок»).

– – 16 – –

Соберите внешнюю дверь: поместите два верхних механизма на самую внутреннюю направляющую верхнего и нижнего механизмов, как описано в пункте 15.

Внимание: внешняя дверь имеет В раму встроены две ручки (по одной с каждой стороны).

Теперь проверьте, стоят ли двери прямо. Если центральная часть двери отступает внутрь шкафа, прикрутите тягу еще немного. С другой стороны, если центральная часть двери наклоняется вперед, слегка открутите тягу.

– – 17 – –

Посмотрите внимательно наше видео, чтобы узнать, как правильно прикрутить тормоза и амортизаторы.

– – 18 – –

Закрепите пылезащитное покрытие наружной двери, как показано на видео.

– – 19 – –

Модуль выдвижного ящика для установки внутри шкафа почти полностью собран. Требуется всего несколько шагов (см. фото ниже).

Если вы хотите собрать ножки, что не является абсолютно необходимым, переверните модуль и осторожно переверните его вверх дном (этот шаг не показан на фотографиях), чтобы собрать их.
Затем установите ножки и снова переверните модуль. Затем поместите элемент внутри шкафа: либо поместите модуль ящика на дно шкафа, либо закрепите его в более высокой точке: чтобы разместить его выше, поместите его на полку.

Ящики с выдвижными ящиками имеют немного меньшую глубину, чем полки, и могут быть установлены заподлицо спереди.
После того, как элемент выдвижного ящика был установлен в шкафу, сначала поместите закрывающие планки слева и справа на предусмотренные деревянные штифты и вставьте их на место (Внимание: на фотографиях планки были установлены снаружи шкафа, что следует делать лучше, чем внутри шкафа).

Модуль выдвижного ящика не крепится отдельно, но устойчив благодаря своему весу и обычно стоит за дверными петлями.

Входящие в комплект деревянные дюбели используются только в том случае, если вы устанавливаете два выдвижных модуля один над другим. Полка служит крышкой и опорой для ящика: она либо присоединяется, как и другие полки. Это оставляет небольшой зазор между верхней полкой и верхним ящиком. При желании полку можно просто поставить.

– – 20 – –

Прикрепите каждый держатель платяной штанги к боковой панели двумя винтами сбоку. Важно: Устанавливайте штангу для одежды либо под полкой, либо под верхней крышкой шкафа и как можно ближе к центру в глубине шкафа.
