Соединение проводов и кабелей гильзами
Существует множество способов соединений электрических кабелей, которые обладают своими преимуществами и недостатками. Их можно не только объединять сваркой или паять, но также скручивать, закреплять в клеммных колодках, скреплять СИЗами. Одним из самых надежных и оптимальных соединений считается опрессовка проводов гильзами. Благодаря такому методу можно получить хороший электрический контакт и высокую механическую прочность. Опрессовка – это неразъемное соединение и после нее провод разъединить не получится, его можно только обрезать. Делается она следующим образом: гильза и жилы, что вставлены в нее, деформируются под действием пресса и формируется надежный электрический контакт, удовлетворяющий правила ПУЭ, описанные в главе 2.1, п. 2.1.21.
- Какие используются инструменты
- Технология опрессовки
- Требования к размерам прессованных соединений
- Стандартные ошибки при обжиме
Какие используются инструменты
Для того чтобы выполнить такой тип соединения чаще всего используются специальные инструменты для опрессовки проводов, такие как механические и ручные пресс-клещи.
С их помощью можно плотно зажать контакты по всей длине. Ручными клещами может сжиматься гильза с сечением меньше 120 мм2. Гильза с большим сечением соединяется уже без клещей, а с помощью инструмента с гидравлическим приводом.

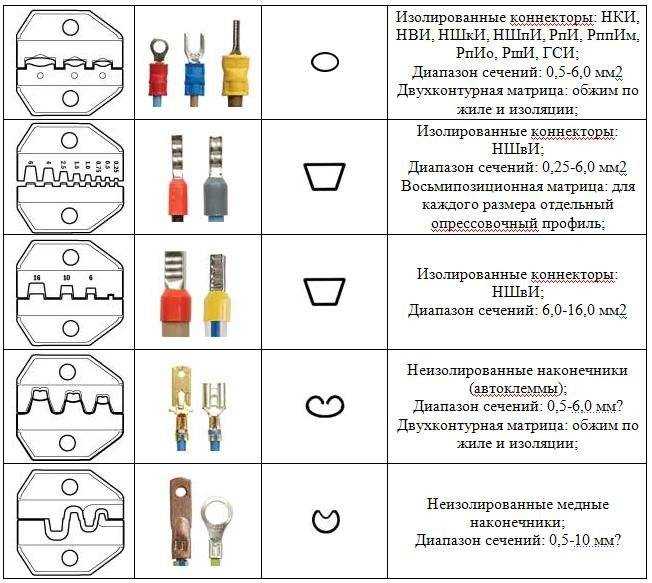

Если необходимо сделать обжим нескольких жил различного размера, то следует использовать клещи, которые имеют матрицу для разных сечений и регулируемые пуансоны. Преимущество такого инструмента в том, что отпадает необходимость постоянно что-то переустанавливать, достаточно лишь повернуть матрицу или винт пуансона до требуемого сечения.
Никогда не обжимайте гильзы или наконечники пассатижами или в тисках – так вы зажмете жилу, но не обеспечите хорошей механической прочности и контакта. При малейших нагрузках жила выйдет из гильзы. Смысл обжимки – в давлении на гильзу или наконечник с разных сторон и формировании определенной формы, прочно удерживающей токопроводящую жилу!
Соединение проводов опрессовкой – это самый оптимальный способ относительно механической прочности, но он считается неразборным.
Чтобы рассоединить кабель, нужно отрезать определенный участок. А чтобы соединить их, подойдет любой проводник произвольного сечения (как медные, так и алюминиевые).
Технология опрессовки
Существует два метода, с помощью которых осуществляется опрессовка:
- местное вдавливание;
- сплошное обжатие.
Провод для обжима используется медный или алюминиевый. Поэтому и гильза может быть либо из меди, либо из алюминия. Бывает еще медно–алюминиевая. Так как кабель из алюминия склонен к формированию окислительной пленки, то алюминиевая гильза должна поддаваться зачистке и обработке особенной смазкой. Для защиты алюминия от окислов используют кварцевазелиновую пасту. Провод из меди также подлежит обработке смазкой. С ее помощью уменьшается вероятность повреждения жилы при опрессовке и снижается трение.
Если жил многопроволочные – их выравнивают и складывают так, чтобы они легко входили в гильзу, можно немного скрутить проволочки. Затем кабель вставляется в патрон до упора.
Соединение может быть сделано не встык, а, например, с заводом. Тогда общее сечение всех проводов не должно превышать сечение втулки.
В любом случае применяются гильзы, рассчитанные под суммарное сечение обжимаемых жил. Если используется пресс с точечным (местным) вдавливанием – делают 2-3 прожимки равномерно распределенные по длине гильзы, для обеспечения механической прочности соединения и хорошего электрического контакта. При сплошной обжимке с помощью гексагональных или квадратных матриц – рекомендации в сущности те же. В обоих случаях важно чтобы гильза не треснула при обжиме (если она слишком маленькая) и не было не прожатых мест и полостей (если она слишком большая).
После того как была осуществлена опрессовка, в месте соединения необходимо создать внешний изолирующий слой с помощью изоленты или локоткани. После изоляции следует аккуратно сложить провода и сам кабель в распределительной коробке.
На видео ниже наглядно показывается, как опрессовать провода пресс-клещами:
Требования к размерам прессованных соединений
Для каждого типа гильз есть стандартный размерный ряд, соответствующий ГОСТам. Ниже приведен пример таблицы размеров ГМЛ (гильза медная луженная):
Что касается маркировки, то она расшифровывается следующим образом:
Стандартные ошибки при обжиме
Существует несколько типичных ошибок, которые совершают начинающие электрики или те, кто сам осуществляет процесс опрессовки жил. Например:
- Использованная гильза имеет сечение меньше, чем провод. Никогда не нужно уменьшать сечение жил и подстраивать ее под диаметр гильзы. Это повергает к повышению сопротивления и уменьшению пропускной способности. Там, где было совмещение, жила будет нагреваться и разрушаться.
- Гильза с большим размером. Если гнездо используется с большим диаметром, то это не принесет крепкого и надежного объединения. Даже если сгибать провод в несколько раз, это не приведет к хорошей работе, так как механическая прочность упадет почти в два раза.
- Разрезание гильзы на несколько частей. При обжимке кабеля с малой длиной оголенных концов неудобно работать клещами, да и площадь контакта уменьшается.
- Опрессовка должна осуществляться исключительно пресс-клещами. Для этого метода совмещения были придуманы особые инструменты. Поэтому не стоит применять пассатижи или молоток, так как это может повредить как гильзу, так и кабель. Чтобы этого не случилось необходимо пользоваться таким инструментом, как пресс-клещи, так как они значительно упрощают работу в обжатии кабельных соединений.
Вот и все, что хотелось рассказать вам о том, как производится опрессовка проводов гильзами. Надеемся, предоставленная информация была для вас полезной и интересной!
Наверняка вы не знаете:
- Способы соединения светодиодной ленты
- Какая изолента лучше для электропроводки
- Как найти распределительную коробку в стене
один из самых надежных способов соединения
Вопрос, связанный со способом соединения проводов, может коснуться практически каждого владельца дома, дачи, гаража или автомобиля.
Важность выбора этого способа напрямую зависит от выбранного способа, ведь от соединения проводов будет зависеть долговечность всей системы и качество ее работы в целом. Наиболее простым и надежным является соединение методом обжима.
Содержание
- 1 Каковы бывают способы соединения и каковы их плюсы и минусы?
- 2 В чем преимущества и суть метода?
- 3 В чем состоит процесс соединения?
- 4 Типичные ошибки при монтаже проводом методом обжима
Каковы бывают способы соединения и каковы их плюсы и минусы?
Помимо обжима, существуют и другие способы проделать с поводами ту же манипуляцию. У каждого из них есть свой набор положительных и отрицательных черт. Первым методом, который приходит на ум, является пайка – в электронике она до сих пор удерживает лидирующие позиции по частоте применения. Соединение этим способом имеет высокую механическую прочность, но в условиях повышенной влажности и перепадов температур не подойдет. Причина кроется в довольно быстром окислении, которое перерастает в дополнительное сопротивление между элементами схемы и планомерному ухудшению ее работы.
Другой метод – скрутка: его можно применять даже с минимальным набором инструментов. При этом, проводники сохраняются в целости – чтобы скрутить провода, необходимо лишь очистить небольшие их участки от изоляции. Демонтаж соединения также довольно прост, но мириться придется с небольшой площадью контакта и небольшой надежностью соединения.
Как видим, опрессовка проводов или, как ее часто еще называют, соединение методом обжима – способ, совмещающий преимущества аналогичных способов. Для этого понадобятся лишь гильзы и специальные клещи.
В чем преимущества и суть метода?
Важным показателем надежности обжима является его распространение среди крупных производителей: почти все компании, собирающие электрические схемы в готовом виде, используют именно этот способ в качестве основного. Большинство специалистов рекомендуют использовать обжим в качестве основного и единственного способа соединения.
Преимуществ у способа много: для того, чтобы приняться за соединение, нужно иметь при себе лишь клещи (т.
н. “кримперы”) и гильзы. Кроме того, обжим довольно прост и не требует высокого уровня мастерства. Если же используются ряд специальных наконечников, то можно осуществить не только соединение, но и герметизацию – это может быть критически важно при работе в условиях перепадов влажности. Помимо клещей, здесь понадобится лишь зажигалка или фен. Сама конструкция при этом получается очень прочной: со временем она не теряет в надежности и будет исправно служить годами.
В чем состоит процесс соединения?
Для всех манипуляций стоит приобрести муфты под диаметр провода – это показатель должен вдвое превышать таковой у провода вместе с изоляцией. Комплектующие со стороны подобны цилиндрам с отсутствующими основами сверху и снизу – именно в эти отверстия устанавливаются провода (их наконечники) – дальше в ход идут клещи. Существует два вида муфт: с простой и усложненной изоляцией. Первые используют в качестве основного и единственного изолятора пластик, а вторые же снаружи имеют слой термоусадки, а внутри – слой клея с опциями герметика.
Изначально подобные муфты изготавливались лишь Европе, но не так давно в Поднесесной довольно удачно начали копировать наработки компаний по ценам в несколько раз ниже. Сами же клещи (кримпер) стоит тоже выбирать с умом: оптимальный вариант имеет трещотку для фиксирования, которая значительно упрощает работу с изолированными и неизолированными проводами.
Процесс начинается с разрезания проводов кусачками. Далее провода необходимо очистить от изоляции на длину, которая составляет примерно половину гильзы – обычно достаточно убрать не более 5 мм. Если с одной стороны будет более одного провода, то необходимо выполнить их скрутку. Далее надеваем гильзу и немного зажимаем клещами. Если термоусадка имеется в комплекте, то ее стоит надеть до этого.
Клещи имеют с одной стороны овальные губки, с другой – такие же, только большего диаметра. Более узкая сторона должна зажимать изоляцию провода в гильзе, а вторая, соответственно – металлическую муфту. После того, как эта процедура выполнена для одного конца – необходимо использовать клещи тем же образом, чтобы обжать муфту с двух сторон.
Далее устанавливаем на свое место тремоусадку (если она есть) и проводим от одного края до другого огнем от зажигалки. В случае, если соединение проводов происходит с одной стороны, то термоусадку стоит надеть заранее.
Описанный ниже способ обжима не включает герметизацию и для некоторых сценариев использования электроники не подходит. В случае, если монтаж наконечников происходит в гильзы DuraSeal – он происходит немного по-другому. Первые этапы (зачистка, обрезание с помощью клещей и обжимка) происходят аналогично. Далее необходимо усаживать изоляцию от центра к краям, пока со сторон не проступит клей. Обжим соединения работает как с медными, так и алюминиевыми соединениями любого сечения – важно лишь правильно подобрать диаметр гильзы.
Типичные ошибки при монтаже проводом методом обжима
- Использование гильзы, которая по диаметру не превышает сечение провода.
- Использование гильз чрезвычайно большого диаметра. Использование гильзы, диаметр которой значительно больше – тоже не такая уж удачная идея. Даже сгибание провода пополам снизит прочность соединения – она также упадет в разы.
- Разрезание гильзы пополам ради экономии на материалах – еще один способ, которым пользуются новички. В таких случаях стоит ждать повышения сопротивления на участке цепи, изменение геометрии наконечников,а о прочности соединения и говорить не придется.
- Опрессовка гильзы, в которой используются другие инструменты. Для того, чтоб выполнить соединение должны применяться лишь клещи – другие инструменты не дадут нужного эффекта. Использование молотка или плоскогубцев повредит структуру наконечников и приведет к ухудшению качества работы.
Наборы обжимных соединителей Bird-Zap
Щелкните изображение, чтобы увеличить его.
Ударная гусеница Bird-Zap
Включите питание, и птицы исчезнут!
Аксессуары для гусениц Bird Zap Shock. Обжимные соединители для проводов доступны в 4 различных конфигурациях. Используйте инструмент для обжима проводов, чтобы завершить соединения проводов.
ST CK — Комплект угловых соединителей (100 штыревых и гнездовых зажимов)
ST TJ — Комплект Т-образных соединений (100 штыревых и гнездовых зажимов)
ST SK — Комплект прямых (100 штыревых и гнездовых зажимов)
ST SNAP — Набор защелкивающихся метчиков (50 метчиков)
Наборы обжимных соединителей Bird-Zap
Артикул №:
Цена:
Цена продажи:
Кол-во: 3
| Артикул | Описание | Цена | Кол-во | |||
|---|---|---|---|---|---|---|
| ST Кримпер | Лента для дизайна переднего обжима, инструмент для обжима и резки | 22,00 $ | ||||
| ST Ножницы | Универсальные ножницы HD | 20,00 $ |
Брошюра об амортизаторах Bird-Zap
Установка амортизаторов Bird-Zap
Технические характеристики амортизаторов Bird-Zap
Бюллетень Bird-ZapTech: часто задаваемые вопросы
Ударная гусеница Bird-Zap
Включите питание, и птицы исчезнут!
Аксессуары для гусениц Bird Zap Shock.
Обжимные соединители для проводов доступны в 4 различных конфигурациях. Используйте инструмент для обжима проводов, чтобы завершить соединения проводов.
ST CK — комплект угловых соединителей (100 штырей и гнезд)
ST TJ — комплект Т-образных соединений (100 штырей и гнезд)
ST SK — прямой комплект (100 штырей и гнезд)
ST SNAP — комплект защелкивающихся метчиков (50 защелкивающихся метчиков) )
Комплекты обжимных соединителей Bird-Zap
СТ СК $ 55.00 В наличии Комплект угловых соединителей (100 штыревых, 100 гнездовых)
СТ ТЖ $ 75.00 В наличии Комплект Т-образного соединения (100 штыревых и гнездовых, 50 дополнительных)
ST SNAP $ 39.00 В наличии Набор защелкивающихся метчиков
Аксессуары для трека Bird Zap Shock. Обжимные соединители для проводов доступны в 4 различных конфигурациях.
Используйте инструмент для обжима проводов, чтобы завершить соединения проводов.
Лента для дизайна переднего обжима, инструмент для обжима и резки ST Кримпер
ST Кримпер $ 22.00 В наличии
Лента для дизайна переднего обжима, инструмент для обжима и резки
Многоцелевые ножницы для тяжелых условий эксплуатации ST ножницы
ST Ножницы $ 20.00 В наличии Универсальные ножницы HD
Сверхмощные титановые многоцелевые ножницы EMT для резки практически всего, что нужно разрезать. Прорезает брезент, кожу, веревку, тонкие кабели и толстую проволоку. Удобный инструмент для всех видов работ.
