Солнечный коллектор своими руками: принцип сборки
Оглавление:
Устройство и принцип работы солнечного коллектора
Солнечный коллектор своими руками: как и из чего изготовить
Дороговизна традиционных энергоносителей, используемых в быту, заставляет человека двигаться дальше и искать новые источники энергии, которые в полной мере могли бы заменить существующие. Наиболее часто используемой альтернативной энергией является солнечная – ее человек уже достаточно эффективно научился использовать в разных направлениях. Об одном из таких направлений пойдет речь в этой статье, в которой вместе с сайтом stroisovety.org мы рассмотрим вопрос нагрева воды с помощью солнечной энергии и поговорим о том, как сделать солнечный коллектор своими руками.
Солнечные коллекторы для отопления фото
Устройство и принцип работы солнечного коллектора
Чтобы понимать, с чем придется столкнуться на пути изготовления солнечного водонагревателя, для начала необходимо разобраться с его конструкцией и принципом работы.
Как ни странно, но солнечный коллектор для нагрева воды устроен достаточно просто – в его принцип работы заложены элементарные законы физики, согласно которым жидкость с большей плотностью вытесняет менее плотную жидкость.
По сути, такой же принцип работы заложен в работу системы отопления с естественной циркуляцией теплоносителя – горячая вода поднимается вверх, а холодная помогает ей в этом. Разница между таким отоплением и солнечным коллектором заключается исключительно в способе нагрева жидкости, в нашем случае – воды, которая просто нагревается на солнце.
Солнечный коллектор для нагрева воды фото
Итак, исходя из этого принципа вырисовывается и самая оптимальная конструкция солнечного водонагревателя – по сути, это вертикально расположенный змеевик, вода в котором по мере нагревания поднимается в его верхнюю точку, после чего благополучно поступает в накопительный резервуар, из которого осуществляется забор жидкости.
Следует понимать, что для эффективной работы самодельный солнечный коллектор необходимо обеспечить естественной циркуляцией жидкости – остывшая или не до конца нагревшаяся вода с накопительного бака должна поступать в коллектор, из которого после очередного цикла подогрева возвращаться в накопительный резервуар, требующего, кстати, хорошего утепления.
Плоский солнечный коллектор фото
Исходя из выше изложенного, формируется и принцип установки различных узлов альтернативного солнечного обогревателя. Чтобы обеспечить жизненно важную циркуляцию жидкости, не прибегая к помощи насоса, установка солнечного коллектора выполняется в самом высоком месте (как правило, на крыше), а монтаж накопительного резервуара ниже него (например, на чердаке).
Такое устройство, установленное на доме и изготовленное в заводских условиях с применением современных технологий, способно не только обеспечить небольшой домик горячей водой, но и теплом. Да, солнечный коллектор даже зимой работает не только в системе водоснабжения, но и в системе отопления. Но это заводской коллектор, изготовленный из вакуумных трубок и практически не имеющий теплопотерь. А самодельный солнечный коллектор для дома реально справится только с обеспечением горячей воды, и то лишь в ясный солнечный день. Но даже это неплохо и позволяет сэкономить немало дорогостоящих природных ресурсов.
Солнечные коллекторы для дома фото
Солнечный коллектор своими руками: как и из чего изготовить
Для начала разберемся с основанием для солнечного коллектора – наиболее простым решением будет собрать его на большом листе толстого пластика. Можно использовать и материал типа ОСБ-3, но его придется капитально защитить от атмосферной влаги. Но даже с учетом таких мер предосторожности обеспечить долгий срок эксплуатации основания не получится, поскольку дерево есть дерево. Поэтому пластик будет именно тем материалом, который, как говорится, прописал доктор – легкий, прочный и долговечный.
Основание для солнечного коллектора должно притягивать солнечный цвет, а не отражать. В этом отношении лучшим вариантом будет его черная окраска. С этим, я думаю, у вас проблем не возникнет.
Солнечный коллектор своими руками фото
Теперь о самом коллекторе. В идеале его необходимо изготовить из прозрачного материала – трубки из стекла или прозрачного пластика будут наиболее рациональным решением.
В принципе, их можно заменить обыкновенной металлопластиковой трубой, окрашенной в черный цвет – этот материал для коллектора достаточно легко уложить и закрепить на основании.
Здесь следует принимать во внимание один нюанс – площадь обогрева. Трубки придется укладывать как можно плотнее друг к другу. Если вы думаете, что ее легко изогнуть под малым радиусом закругления, вы ошибаетесь. Придется использовать массу соединительных угловых фитингов. Закрепить трубу на пластиковое основание можно с помощью клипс, предназначенных для ее монтажа. На краях коллектора необходимо установить концевые фитинги – к верхнему краю через тройник привинчивается сбросник для воздуха (можно автоматический) а к нижнему – посредством отдельной трубы подключается накопительный резервуар.
Самодельный солнечный коллектор фото
Вот мы добрались и до теплозащищенного накопительного бака. Пожалуй, здесь ни у кого не возникнет вопросов, из чего его сделать. Вы правы, нам нужен электрический водонагреватель.
Именно его можно будет зимой использовать по назначению, а летом, когда много солнечных дней, применять в качестве хранилища нагретой солнечными лучами воды. Так что не спешите его разбирать и удалять всю начинку.
Теперь о его подключении. Для начала подсоедините бак к системе существующего водопровода положенным для него способом. Потом к патрубку холодного водопровода через тройник и отсекающий кран подсоедините низ солнечного коллектора. Точно так же, только к верхнему концевому фитингу, необходимо подсоединить через тройник и кран патрубок горячего водопровода.
Как собрать солнечный коллектор своими руками фото
Вот, в принципе, и все. Осталось только разобраться, как вся эта система работает и как ею управлять. Это не так уж и сложно, как вам кажется. Вместо привычных двух отсекающих кранов в нашей ситуации имеется четыре – с их помощью и будем переключать систему в зимний и летний режим работы. Для лета необходимо открыть все четыре крана и отключить подачу электроэнергии.
Для зимы краны, обеспечивающие циркуляцию воды через плоский солнечный коллектор, нужно закрыть и включить подачу электроэнергии на водонагревательный бак.
Как видите, все просто, но необходимо помнить, что при переходе на зимний период воду с коллектора нужно слить – иначе она замерзнет, и все ваши труды пойдут насмарку.
Как работает солнечный коллектор зимой
Именно так собирается солнечный коллектор своими руками. Конечно, его эффективность не идет ни в какое сравнение с производительностью заводского агрегата, в котором для нагрева воды используются вакуумные трубки, но все же он в состоянии сэкономить изрядную часть семейного бюджета.
Автор статьи Александр Куликов
Солнечные коллекторы для отопления дома, принцип работы гелиосистемы, особенности подключения коллекторов
Любой солнечный коллектор — это особый вид климатической техники. Она используется для производства горячей воды, чтобы в дальнейшем использовать её для различных нужд.
Возможность внедрения возобновляемых бесплатных источников энергии в производственный цикл становится главным отличием коллекторов от другой подобной техники. Принцип изменения плотности воды во время её нагрева — вот на чём основана работа таких устройств. Это означает, что осуществляется движение воды наверх, для дальнейшего подогрева выталкиваются более холодные участки воды. Так что нет необходимости использовать какое-либо дополнительное насосное оборудование.
Содержание
1 Как работает коллектор в системе отопления
2 Отопление домов солнечными коллекторами
3 Подключение коллекторов к системе отопления
4 Коллекторы из поликарбоната
5 Дополнительная информация о структуре
6 На что следует обратить внимание
7 Гелиосистема для загородного дома (видео)
Как работает коллектор в системе отопления
Чаще всего гелиосистемы используют для своей работы обычную воду, а так же антифриз.
Если по сравнению с коллектором температура воды в нижней части ниже, включается обогрев. Вода перемещается по системе благодаря встроенному насосу. Нагрев воды в накопителе происходит через теплообменник, обычно коллекторы нагреваются только до определённой температуры.
При необходимости направление воды в системе меняется благодаря смесителю. Таким образом, остывающая и тёплая вода время от времени сменяют друг друга. За счёт расширения тёплой воды происходит замена жидкости в системах с естественной циркуляцией. При нагреве тёплая вода поднимается вверх, холодная выталкивается в нагревательный бак.
Обязательно наличие теплоизоляционного слоя толщиной как минимум 25−30 сантиметров, иначе система не сможет работать стабильно. Что касается резервуара, то лучше всего использовать прямоугольную форму. При соблюдении этого условия вода будет равномерно распределяться по всем имеющимся участкам. Так что работа системы в целом станет более полноценной.
Отопление домов солнечными коллекторами
Затраты на обогрев частного дома могут снизиться до 50−90 процентов, если правильно смонтировать солнечные коллекторы. Весна-осень — период, когда обогрев происходит особенно активно, хотя в принципе система работает в любое время года.
Главные параметры, которые нужно рассчитывать при выборе коллектора:
Если система будет использоваться в зимний период, то и расчёты проводятся соответственно. Ведь в зимние морозы требуется гораздо больше энергии и затрат для того, чтобы помещение было комфортным для проживания.
Достаточно часто солнечные коллекторы выступают лишь дополнительными источниками тепла. Автономное использование гелиосистемами тоже возможно, если теплоизоляция дома выполнена правильно.
Естественная циркуляция воды за счёт конвекционных потоков — лишь один из принципов, по которому может быть организована гелиосистема.
Из-за пассивной циркуляции воды этот вариант менее эффективен, чем все остальные. Бак обязательно примыкает к коллектору, но в то же время находится выше него.
Дополнительные электрические циркуляционные насосы используются в системах с принудительной циркуляцией. В данном случае сами коллекторы становятся более эффективными, поскольку более эффективно используется вода. Но к обслуживанию такие устройства более требовательны, всё зависит от электрической энергии, за счёт которой всё работает.
Подключение коллекторов к системе отопления
От того, какой тип циркуляции используется в той или иной системе, зависит то, как будет производиться подключение к отопительной системе. Подключение к системе с естественной циркуляцией — один из самых простых способов. Здесь главным принципом становится только нагрев воды в системе отопления.
Выше уровня коллектора подключается накопительный бак.
Верхний вывод, таким образом, должен подключаться ко входу горячей воды в систему отопления, а нижний к обратке. На входе в солнечный коллектор для отопления в таком случае могут возникнуть воздушные пробки. Потому такие системы стоят дешевле, чем вариант с использованием насосов.
С использованием автоматики можно подключить солнечный коллектор к системе с принудительной циркуляцией. Эти системы обладают своими особенностями:
- Контроллер управляет насосом на основе показаний специальных датчиков.
- Когда по этим датчикам температура достигает заданного значения, обогрев прекращается
- Бак-накопитель, обратка и выход коллектора — места, где обязательно устанавливаются такие датчики
- Вместе с такой системой лучше использовать дополнительные источники тепла. Например, твердотопливные или газовые котлы.
На степень нагрева воды в системе в таких случаях влияет местоположение коллектора по отношению к солнцу, а так же уровень его наклона.
Лучше с самого начала устанавливать коллекторы так, чтобы под прямыми солнечными лучами они находились большую часть дня. Объём бака в морозный период лучше выбирать около 40 см³, если не планируется подключать дополнительные источники тепла. Иначе в пасмурные дни система будет работать не совсем эффективно.
Довольно сложно рассчитать количество квадратных метров, которые необходимы для той или иной системы коллекторов. Здесь важны не только наклон крыши и сторона, значение приобретают уровень солнечной радиации в данном регионе, объём накопителя. Потому все расчёты лучше доверить квалифицированным специалистам.
Сейчас производством солнечных коллекторов занимаются разные производители. Выбирая ту или иную марку, надо обязательно обратить внимание на её производительность. В перерасчёте на м2 у каждой торговой марки она может быть своя. И в некоторых случаях разница становится действительно заметной.
Коллекторы из поликарбоната
Листы ячеистого поликарбоната или полипропилена — главные элементы, из которых состоят такие коллекторы.
К торцам листов крепится непосредственно сам коллектор. Только в специальном жестяном крытом коробе необходимо осуществлять монтаж подобной системы. В качестве крышки следует использовать дополнительный лист из поликарбоната. Можно сделать и стеклянную крышку, но, если светопроницаемость будет излишний, поликарбонат создаст парниковый эффект, так что всё будет похоже на двойное остекление. Так что лучше всё делать полностью из поликарбоната, так система будет работать стабильнее.
Дополнительная информация о структуре
Сам солнечный коллектор становится главным элементом в системе нагрева воды. Эта конструкция может быть отнесена к одной из трёх групп:
- плоские коллекторы
- вакуумные коллекторы
- водяные коллекторы
Алюминиевая рама становится основой для плоских коллекторов. Внутри неё располагаются медные трубки, сверху их покрывает специальный поглощающий материал. Снизу находится теплоизоляция.
Закалённое стекло практически полностью закрывает эту конструкцию, само стекло всегда отличается большой пропускной способностью относительно света. Такие системы можно включать только в определённое время года, а можно пользоваться ими круглый год.
Рама с вакуумными трубками из боросиликатного стекла — вот что используется для изготовления вакуумных коллекторов. Ещё одна колба со специальным поглощающим покрытием имеется при этом внутри каждой отдельной трубки. Медная трубка с теплоносителем под низким давлением располагается в самих колбах. В теплообменник с жидкостью помещается конец медной трубки, именно туда выделяется тепловая энергия, которая аккумулируется в системе.
Конструкция типа «морская трубка» тоже является отдельной разновидностью вакуумных коллекторов. Бак для воды и трубки в этом случае находятся на раме. Внутри каждой трубки находится ещё одна трубка, между ними обязательно устраивается специальное вакуумное пространство.
Слоем абсорбента покрыты вакуумные трубки, более того, они заполнены водой. Когда происходит нагрев, вода поднимается в бак. Холодная опускается к трубкам для нагрева. Такие системы ещё называются водяными солнечными коллекторами.
Бак-аккумулятор выступает вторым элементом, который обязательно присутствует в любой системе. Именно он используется для хранения воды, в дальнейшем потребляющейся для различных нужд. Наружную часть бака лучше утеплить отдельным слоем толщиной минимум в 3 сантиметра, иначе в холодное время года он не сможет сохранить тепло. Бойлер для солнечного коллектора тоже подождёт.
На что следует обратить внимание
Любые гелиоустановки характеризуются номинальной мощностью, которая обозначается в киловаттах. Это количество энергии, которое вырабатывается при ярком солнце в зените. Это означает, что эффективность системы будет снижаться утром и вечером. Ночью, скорее всего, можно будет использовать горячую воду только из бойлера, где вода копилась на протяжении целого дня.
Выбирая модель коллектора, обратите внимание на то, можно ли его использовать в зимний период. И на то, какая мощность должна быть у системы, к которой коллектор подключается. Установка коллекторов обычно осуществляется на крышу или на каркас, который монтируется отдельно.
Гелиосистема для загородного дома (видео)
- Автор: mihail-snarskiy
- Распечатать
Оцените статью:
(2 голоса, среднее: 4.5 из 5)
Поделитесь с друзьями!
Активное солнечное отопление | Министерство энергетики
Энергосбережение
Активные системы солнечного отопления используют солнечную энергию для нагрева жидкости — жидкости или воздуха — и затем передают солнечное тепло непосредственно во внутреннее пространство или в систему хранения для последующего использования.
Если солнечная система не может обеспечить адекватный обогрев помещения, вспомогательная или резервная система обеспечивает дополнительное тепло. Жидкостные системы чаще используются, когда предусмотрено хранение, и они хорошо подходят для систем лучистого отопления, бойлеров с радиаторами горячей воды и даже абсорбционных тепловых насосов и охладителей. Как жидкостные, так и воздушные системы могут дополнять системы с принудительной подачей воздуха.
Жидкостное активное солнечное отопление
Солнечные коллекторы жидкости лучше всего подходят для центрального отопления. Они такие же, как те, которые используются в системах солнечного нагрева воды для бытовых нужд. Плоские коллекторы являются наиболее распространенными, но также доступны вакуумные трубчатые и концентрирующие коллекторы. В коллекторе теплоноситель или «рабочая» жидкость, такая как вода, антифриз (обычно нетоксичный пропиленгликоль) или другой тип жидкости, поглощает солнечное тепло.
Жидкость течет быстро, поэтому ее температура увеличивается только на 10–20 °F (5,6–11 °C) по мере прохождения через коллектор. Нагрев меньшего объема жидкости до более высокой температуры увеличивает потери тепла от коллектора и снижает эффективность системы. Жидкость поступает либо в резервуар для хранения, либо в теплообменник для немедленного использования. Другие компоненты системы включают трубопроводы, насосы, клапаны, расширительный бак, теплообменник, накопительный бак и элементы управления.
Расход зависит от теплоносителя. Чтобы узнать больше о типах жидких солнечных коллекторов, их размерах, техническом обслуживании и других вопросах, см. Солнечный нагрев воды.
Сохранение тепла в жидких системах
Жидкостные системы аккумулируют солнечное тепло в резервуарах с водой или в кладочной массе системы излучающих плит.
В системах хранения резервуарного типа тепло от рабочей жидкости передается распределительной жидкости в теплообменнике снаружи или внутри резервуара.
Резервуары находятся под давлением или без давления, в зависимости от общей конструкции системы. Прежде чем выбрать накопительный бак, учитывайте стоимость, размер, долговечность, где его разместить (в подвале или на улице) и как его установить. Возможно, вам придется построить резервуар на месте, если резервуар необходимого размера не пройдет через существующие дверные проемы. Резервуары также имеют ограничения по температуре и давлению и должны соответствовать местным строительным, сантехническим и механическим нормам. Вы также должны отметить, какая изоляция необходима для предотвращения чрезмерных потерь тепла, и какое защитное покрытие или герметизация необходимы для предотвращения коррозии или утечек.
В системах с очень большими объемами хранения могут потребоваться специальные или нестандартные резервуары. Обычно это нержавеющая сталь, стекловолокно или высокотемпературный пластик.
Бетонные и деревянные (джакузи) резервуары также являются вариантами. Каждый тип резервуара имеет свои преимущества и недостатки, и все типы требуют тщательного размещения из-за их размера и веса. Может оказаться более практичным использовать несколько небольших резервуаров, а не один большой. Самый простой вариант системы аккумулирования – использование стандартных бытовых водонагревателей. Они соответствуют строительным нормам и требованиям к сосудам под давлением, имеют антикоррозийное покрытие и просты в установке.
Распределение тепла для жидкостных систем
Для распределения солнечного тепла можно использовать теплый пол, плинтусы или радиаторы с подогревом воды или центральную систему принудительной вентиляции. В системе лучистого пола нагретая солнцем жидкость циркулирует по трубам, встроенным в пол из тонких бетонных плит, которые затем излучают тепло в помещение. Лучистый теплый пол идеально подходит для жидкостных солнечных систем, поскольку он хорошо работает при относительно низких температурах.
Плинтусы и радиаторы с подогревом воды требуют воды температурой от 71° до 82°C (от 160° до 180°F) для эффективного обогрева помещения. Как правило, плоские коллекторы жидкости нагревают перекачиваемую и распределяющую жидкость до температуры от 90° до 120°F (от 32° до 49°C). Таким образом, использование плинтусов или радиаторов с системой солнечного отопления требует, чтобы площадь поверхности плинтуса или радиаторов была больше, температура нагреваемой солнцем жидкости повышалась за счет резервной системы или среднетемпературного солнечного коллектора (например, вакуумного коллектора).
Существует несколько вариантов включения жидкостной системы в систему воздушного отопления. Базовая конструкция заключается в размещении жидкостно-воздушного теплообменника или нагревательного змеевика в главном возвратном канале комнатного воздуха до того, как он попадет в печь. Воздух, возвращающийся из жилого помещения, нагревается, проходя над нагретой солнечным светом жидкостью в теплообменнике. Дополнительное тепло подается по мере необходимости от печи. Змеевик должен быть достаточно большим, чтобы передавать достаточное количество тепла воздуху при самой низкой рабочей температуре коллектора.
Вентиляция
Солнечные системы воздушного отопления используют воздух в качестве рабочей жидкости для поглощения и передачи солнечной энергии. Солнечные коллекторы воздуха могут напрямую обогревать отдельные помещения или потенциально могут предварительно нагревать воздух, поступающий в вентилятор с рекуперацией тепла или через воздушный змеевик теплового насоса с источником воздуха.
Воздушные коллекторы производят тепло раньше и позже в течение дня, чем жидкостные системы, поэтому они могут производить больше полезной энергии в течение отопительного сезона, чем жидкостные системы того же размера. Также, в отличие от жидкостных систем, воздушные системы не замерзают, а небольшие протечки в коллекторе или распределительных каналах не вызовут значительных проблем, хотя и ухудшат работу. Однако воздух является менее эффективным теплоносителем, чем жидкость, поэтому солнечные коллекторы воздуха работают с меньшей эффективностью, чем солнечные коллекторы жидкости.
Хотя некоторые ранние системы пропускали нагретый солнцем воздух через скальное ложе в качестве накопителя энергии, этот подход не рекомендуется из-за связанной с этим неэффективности, потенциальных проблем с конденсацией и плесенью в скальном ложе, а также воздействия влаги и плесень влияет на качество воздуха в помещении.
Солнечные коллекторы воздуха часто встраивают в стены или крыши, чтобы скрыть их внешний вид.
Например, в черепичную крышу могут быть встроены воздушные пути для использования тепла, поглощаемого черепицей.
Обогреватели воздуха в помещении
Воздухосборники могут быть установлены на крыше или наружной (южной) стене для обогрева одного или нескольких помещений. Несмотря на то, что доступны заводские коллекторы для установки на месте, люди, которые делают это своими руками, могут построить и установить свой собственный воздушный коллектор. Простой коллектор оконного обогревателя можно сделать за несколько сотен долларов.
Коллектор имеет герметичный и изолированный металлический каркас и черную металлическую пластину для поглощения тепла с остеклением перед ней. Солнечное излучение нагревает пластину, которая, в свою очередь, нагревает воздух в коллекторе. Электрический вентилятор или воздуходувка вытягивает воздух из помещения через коллектор и нагнетает его обратно в помещение. Крышные коллекторы требуют воздуховодов для подачи воздуха между помещением и коллектором.

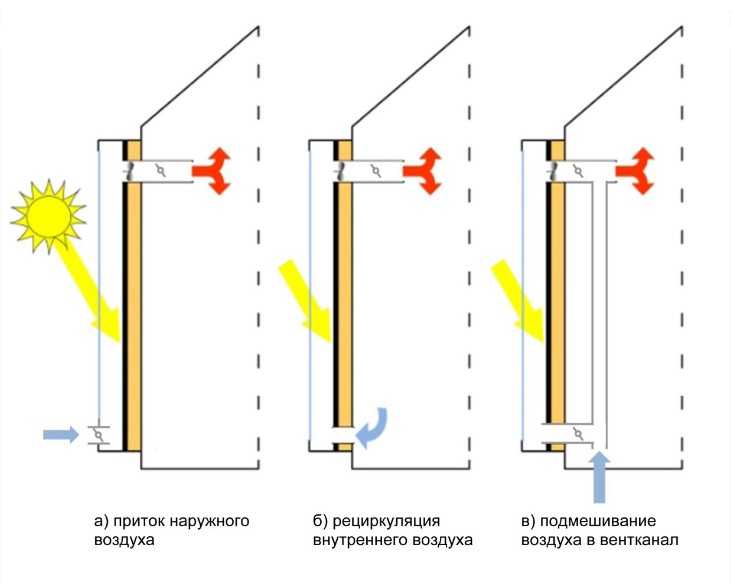

Настенные коллекторы размещаются непосредственно на стене, выходящей на юг, и в стене прорезаются отверстия для входа и выхода воздуха коллектора.
Простые «коллекторы оконных коробок» встраиваются в существующий оконный проем. Они могут быть активными (с помощью вентилятора) или пассивными. В пассивных типах воздух поступает снизу коллектора, по мере нагрева поднимается вверх и поступает в помещение. Дефлектор или заслонка не дает комнатному воздуху поступать обратно в панель (обратное термосифонирование), когда не светит солнце. Эти системы обеспечивают только небольшое количество тепла, потому что площадь коллектора относительно мала.
Коллекторы испаряемого воздуха
Коллекторы вытяжного воздуха используют простую технологию для улавливания солнечного тепла для обогрева зданий. Коллекторы состоят из темных перфорированных металлических пластин, установленных на южной стене здания. Между старой стеной и новым фасадом создается воздушное пространство.
Вентилятор или воздуходувка втягивает вентиляционный воздух в здание через крошечные отверстия в коллекторах и вверх через воздушное пространство между коллекторами и южной стеной. Солнечная энергия, поглощаемая коллекторами, нагревает воздух, проходящий через них, на целых 40°F. В отличие от других технологий обогрева помещений, коллекторы вытяжного воздуха не требуют дорогостоящего остекления.
Коллекторы вытяжного воздуха лучше всего подходят для больших зданий с высокой вентиляционной нагрузкой, что делает их непригодными для современных плотно закрытых домов. Тем не менее, небольшие коллекторы испаряемого воздуха могут использоваться для предварительного нагрева воздуха, поступающего в вентилятор с рекуперацией тепла, или могут нагревать воздушный змеевик на воздушном тепловом насосе, повышая его эффективность и уровень комфорта в холодные дни. Однако в настоящее время нет информации о рентабельности использования коллектора выдыхаемого воздуха таким образом.
Экономика и другие преимущества активных систем солнечного отопления
Активные системы солнечного отопления наиболее рентабельны в холодном климате с хорошими солнечными ресурсами, когда они заменяют более дорогие виды топлива для отопления, такие как электричество, пропан и нефть. Некоторые штаты предлагают освобождение от налога с продаж, кредиты или вычеты по подоходному налогу, а также освобождение или вычеты от налога на имущество для систем солнечной энергии. Здесь можно добавить предложение: Список стимулов для энергоэффективности и возобновляемых источников энергии, включая активную солнечную тепловую энергию, доступен на сайте DSIRE.
Стоимость активной солнечной системы отопления будет варьироваться. На имеющиеся в продаже коллекторы распространяется гарантия 10 и более лет, и они легко прослужат десятилетиями дольше. Экономика активной системы отопления помещений улучшается, если она также нагревает воду для бытовых нужд, потому что в противном случае неиспользуемый коллектор может нагревать воду летом.
Отопление дома с помощью активной системы солнечной энергии может значительно сократить расходы на топливо зимой. Солнечная система отопления также уменьшит загрязнение воздуха и парниковые газы, возникающие в результате использования ископаемого топлива для отопления или производства электроэнергии.
Выбор и определение размеров системы солнечного отопления
Выбор подходящей системы солнечной энергии зависит от таких факторов, как местоположение, дизайн и потребности в отоплении вашего дома. Местные соглашения могут ограничивать ваши возможности; например, ассоциации домовладельцев могут запретить вам устанавливать солнечные коллекторы в определенных частях вашего дома (хотя многим домовладельцам удалось оспорить такие соглашения).
Местный климат, тип и эффективность коллектора(ов) и площадь коллектора определяют, сколько тепла может обеспечить система солнечного отопления. Обычно наиболее экономично проектировать активную систему, обеспечивающую от 40% до 80% потребности дома в отоплении.
Системы, обеспечивающие менее 40% тепла дома, редко бывают рентабельными, за исключением случаев использования солнечных коллекторов для обогрева воздуха, которые обогревают одну или две комнаты и не требуют накопления тепла. Хорошо спроектированный и изолированный дом, в котором используются методы пассивного солнечного отопления, потребует меньшей и менее дорогостоящей системы отопления любого типа и может нуждаться в очень небольшом дополнительном тепле, кроме солнечного.
Помимо того факта, что разработка активной системы для подачи достаточного количества тепла в течение 100% времени, как правило, нецелесообразна или экономически неэффективна, большинство строительных норм и правил и ипотечных кредиторов требуют наличия резервной системы отопления. Дополнительные или резервные системы поставляют тепло, когда солнечная система не может удовлетворить потребности в отоплении. Резервные копии могут варьироваться от дровяной печи до обычной системы центрального отопления.
Строительные нормы, соглашения и правила для систем солнечного отопления
Прежде чем устанавливать солнечную энергетическую систему, вы должны изучить местные строительные нормы и правила, постановления о зонировании и соглашения о подразделении, а также любые специальные правила, относящиеся к месту.
Вам, вероятно, потребуется разрешение на строительство, чтобы установить систему солнечной энергии в существующем здании.
В то время как большинство сообществ и муниципалитетов приветствуют жилые установки возобновляемой энергии, есть несколько, для которых системы возобновляемой энергии являются сравнительной новинкой, и поэтому они, возможно, не упомянули их в своих кодексах. Вы должны соблюдать существующие строительные и разрешительные процедуры для установки вашей системы.
Вопросы строительных норм и правил зонирования для установки солнечной системы обычно решаются на местном уровне. Даже если в штате действуют строительные нормы и правила, ваш город, округ или округ обычно соблюдает их. Общие проблемы, с которыми домовладельцы столкнулись со строительными нормами, включают следующее:
- Превышение нагрузки на крышу
- Недопустимые теплообменники
- Неправильная проводка
- Незаконное вмешательство в систему снабжения питьевой водой.
Потенциальные проблемы зонирования включают следующее:
- Загромождение боковых дворов
- Установка незаконных выступов на крышах
- Установка системы слишком близко к улицам или границам участков.
Особые нормативные акты, такие как соглашения местного сообщества, подразделения или ассоциации домовладельцев, также требуют соблюдения. Эти соглашения, правила исторического района и положения о поймах можно легко упустить из виду. Чтобы узнать, что необходимо для соблюдения требований местного законодательства, свяжитесь с отделами по зонированию и контролю за строительством в вашей местной юрисдикции, а также с любыми соответствующими домовладельцами, подразделениями, соседями и/или общественными ассоциациями.
Элементы управления для систем солнечного отопления
Органы управления солнечными системами отопления обычно более сложны, чем обычные системы отопления, поскольку они должны анализировать больше сигналов и управлять большим количеством устройств (включая обычную резервную систему отопления).
Солнечные элементы управления используют датчики, переключатели и/или двигатели для управления системой. Система использует другие элементы управления для предотвращения замерзания или чрезмерно высоких температур в коллекторах.
Сердцем системы управления является дифференциальный термостат, который измеряет разницу температур между коллекторами и накопителем. Когда коллекторы на 10–20 °F (от 5,6 ° до 11 °C) теплее, чем накопительный блок, термостат включает насос или вентилятор для циркуляции воды или воздуха через коллектор для нагрева накопительной среды или дома.
Работа, производительность и стоимость этих элементов управления различаются. Некоторые системы управления контролируют температуру в различных частях системы, чтобы определить, как она работает. Самые сложные системы используют микропроцессоры для управления и оптимизации теплопередачи и доставки тепла в хранилище и зоны дома.
Можно использовать солнечную панель для питания низковольтных вентиляторов постоянного тока (постоянного тока) (для коллекторов воздуха) или насосов (для коллекторов жидкости).
Выходная мощность солнечных панелей соответствует доступному притоку солнечного тепла к солнечному коллектору. При тщательном выборе размеров скорость вентилятора или насоса оптимизируется для эффективного поглощения солнечной энергии рабочей жидкостью. При слабом солнечном свете скорость вентилятора или насоса низкая, а при сильном солнечном свете они работают быстрее.
При использовании с комнатным воздухосборником отдельные элементы управления могут не потребоваться. Это также гарантирует, что система будет работать в случае отключения электроэнергии. Солнечная энергетическая система с аккумуляторной батареей также может обеспечивать питание для работы системы центрального отопления, хотя это дорого для больших систем.
Установка и обслуживание вашей системы солнечного отопления
Насколько хорошо работает активная солнечная энергетическая система, зависит от правильного выбора места, конструкции системы и установки, а также от качества и долговечности компонентов.
Современные коллекторы и элементы управления отличаются высоким качеством, но поиск опытного подрядчика, который сможет правильно спроектировать и установить систему, может оказаться сложной задачей.
После установки системы ее необходимо надлежащим образом обслуживать, чтобы оптимизировать ее работу и избежать поломок. Разные системы требуют разных типов обслуживания, и вам следует настроить календарь, в котором перечислены задачи обслуживания, которые производители компонентов и установщики рекомендуют для вашей установки.
Большинство солнечных водонагревателей автоматически покрываются страховым полисом вашего домовладельца. Однако повреждений от замерзания, как правило, нет. Свяжитесь со своей страховой компанией, чтобы узнать, какова ее политика. Даже если ваш провайдер покроет вашу систему, лучше сообщить ему в письменной форме о том, что вы являетесь владельцем новой системы.
- Узнать больше
- Домашние системы отопления
Плоские солнечные коллекторы
Серия Витосол Наши высококачественные солнечные коллекторы из года в год эффективно и надежно обеспечивают солнечную энергию и подходят для всех типов солнечных тепловых установок.
Солнечные коллекторы Vitosol
Используйте бесплатную солнечную энергию для отопления и горячего водоснабжения с семейством гелиотермальных продуктов Vitosol. Как экологически безопасное решение для отопления, солнечные тепловые системы становятся все более популярным дополнением к новым системам отопления. Чаще всего они используются для горячего водоснабжения (ГВС) и обогрева бассейнов, но их также можно использовать для поддержки существующих котлов при обогреве помещений. С добавлением солнечного коллектора Vitosol вы потенциально можете сэкономить до 60 % энергии, используемой для приготовления горячей воды.
Солнечные коллекторы Vitosol являются инвестицией в будущее, добавляются ли они к новой системе отопления или к проекту модернизации. Они очень полезны для окружающей среды, а также снижают ваши годовые затраты на электроэнергию. Эти коллекторы преобразуют солнечную энергию в тепло, не выделяя при этом углекислый газ, для создания чистого отопления с нейтральным выбросом CO₂.
Плоские солнечные панели
Vitosol 200-FM
Высокопроизводительные плоские солнечные коллекторы премиум-класса с переключающимся поглощающим слоем ThermProtect.
Площадь поглотителя: 25 футов² / 2,3 м²
В чем особенность коллекторов Vitosol?
Запатентованная Viessmann технология ThermProtect делает коллекторы Vitosol поистине уникальными и инновационными. ThermProtect — это интеллектуальный абсорбирующий слой, который защищает коллектор от перегрева, «отключая» солнечные коллекторы, когда они достигают определенной температуры. Температуры 167°F (75°C) и выше вызывают изменения в кристаллической структуре поглотительного слоя, увеличивая скорость теплового излучения и снижая выход коллектора. Таким образом, ThermProtect значительно снижает максимальную температуру внутри коллектора и предотвращает образование пара в солнечном контуре.
При понижении температуры коллектора кристаллическая структура возвращается в исходное состояние.
