Подогрев воды в бассейне с помощью солнечного нагревателя

09.06.2021

Обзор современных солнечных нагревателей воды для бассейнов.

Электронагреватели утратили статус наиболее современных устройств для поддержания температуры в бассейне. Они, безусловно, эффективны, но эксплуатация таких нагревателей – дело недешевое. К тому же, чтобы иметь возможность использовать электрические модели, нужна проводка, соответствующая определенным требованиям.

Более современный способ – подогрев воды в бассейне солнечным нагревателем. Его можно установить возле любого каркасного и надувного бассейна. Это экологически чистый источник бесконечной, а главное бесплатной энергии.

Хотя, конечно, без недостатков не обошлось. Они очевидны: пониженная эффективность работы зимой (из-за угла падения солнечных лучей), в пасмурную погоду и ночью. Исключением являются топовые модели. Нагреть воду солнечным коллектором такого типа можно одинаково эффективно в солнечную и в пасмурную погоду.

Наш интернет-магазин предлагаем вам приобрести как такие модели, так и бюджетные.

Перейти в каталог солнечных нагревателей

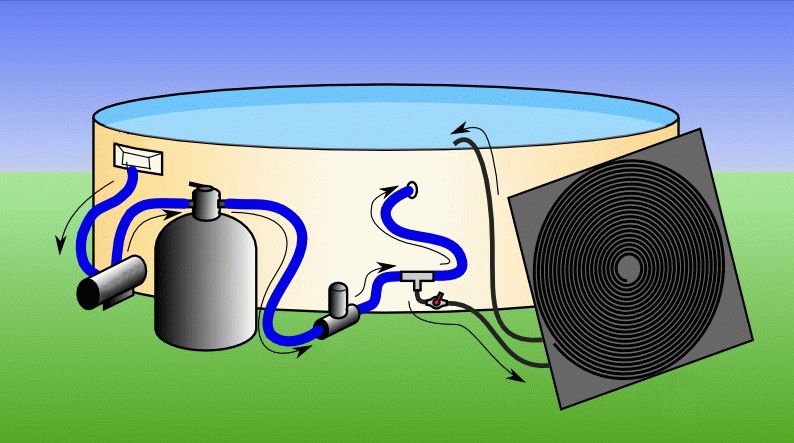

Принцип работы солнечного нагревателя

Основа оборудования – солнечный коллектор. Это платформа, которая «впитывает» лучи. Задача солнечного коллектора – использовать полученную тепловую энергию для подогрева теплоносителя.

Теплоноситель с помощью насосной станции циркулирует в системе. Он передает энергию баку для аккумулирования тепла, после чего возвращается в исходное положение благодаря все тому же насосу.

Половина дела сделана: солнечный нагреватель для бассейна накопил энергию и готов ее отдавать. Холодная вода проходит через бак для аккумулирования, в результате чего нагревается. Итог: теплая вода в бассейне, нагретая от солнечной энергии.

Какую площадь воды нагревает

Солнечную систему нагрева воды необходимо подбирать в зависимости от площади зеркала воды. Коллектор должен иметь площадь не менее 50% от зеркала.

Если вам нужно отопление каркасного бассейна, расчет ведется по следующей формуле:

S = π*r2

π – константа 3,14

r – радиус бассейна.

На нашем сайте на странице каждого нагревателя есть подробная информация о его технических характеристиках, включая размеры. Перейдите в раздел оборудование для бассейнов, чтобы ознакомиться с подробностями.

Если у вас все же возникнут трудности при выборе, обратитесь к консультанту Waterstore.

Преимущества солнечных нагревателей

• Быстрая окупаемость
  . Как уже было сказано выше, подогрев бассейна солнцем – бесплатная процедура. Вы отдаете деньги только за оборудование, но оно имеет более чем приемлемый ценник (если не брать в расчет профессиональные модели для больших бассейнов). Экономия начинается с первого дня эксплуатации. При активном использовании бассейна нагреватель окупается уже спустя пару месяцев.
• Неприхотливость. Солнечные нагреватели – выносливое оборудование. Оно защищено от повышенного уровня влажности, температур и даже от града (имеют крепкое покрытие). Кроме того, электронагреватели невосприимчивы к пыли.
• Независимость от электричества. Если у вас нестабильная энергосеть, это не помешает вашему купанию: нагреть воду в бассейне можно будет с помощью солнца. Однако есть и другая сторона медали: солнечные батареи – это чаще всего зависимость от погодных условий.
• Мобильность. Коллектор можно установить буквально в любом месте, его можно передвигать сколько угодно раз. Главное – убедитесь в том, что оборудование не находится в тени.

Виды солнечных коллекторов

Нагреватели бывают плоскими, купольными и на вакуумных трубках.

• Плоские

  Конструкция состоит из перьевого или листового абсорбера, прозрачного покрытия и тонкого слоя термоизоляции. Очевидно, внешне оборудование выглядит как плоская ровная поверхность, принимающая солнечные лучи.

• Купольные

  Площадь, принимающая солнечные лучи, выполнена в виде купола. Это более компактный вариант, ведь нет необходимости размещать по периметру широкие плоские конструкции. Также купольные модели имеют лучшую теплопередачу.

• На вакуумных трубках

  В таких устройствах присутствует вакуум, который заполняет пространство в стеклянной колбе. Визуально напоминает плоские модели, только поверхность не ровная, а состоит из множества трубок.

Сложен ли монтаж коллектора

Абсолютно не сложен. Электрический нагреватель устанавливается куда сложнее.

Все, что от вас требуется, – это работа с парой муфт. Залог простоты – отсутствие необходимости подключать электричество.

Но в любом случае, если у вас вовсе нет навыков работы с обогревательным оборудованием, лучше поручите задачу специалисту. В таком случае температура воды в бассейне будет непременно желаемой, а оборудование будет работать долго и надежно.

Рейтинг лучших солнечных коллекторов в 2021 от WaterStore

1. Elecro Thermecro Solar Pool & Spa 32. Замечательный вариант для бассейнов 28 – 53 м2 от производителя Elecro Engineering. Одинаково эффективно работает при любых погодных условиях.



2. Bestway 58423. Бюджетный вариант для бассейна площадью в 1,46 м2. Сделан из стойкого винила, имеет размер 171 х 110 см.

3. Tebas Warmeo. Предназначен для бассейнов площадью в 10-13 м³. Корпус сделан из качественного полипропилена, которому нипочем ультрафиолет и механические повреждения.

4. Tebas S 421. Вариант для бассейнов с зеркалом воды 6 м². Нагреватель весит всего 10 кг, имеет следующие размеры: длина – 610 мм, ширина – 6000 мм.

5. Kokido Keops II. Купольный нагреватель, предназначенный для бассейна с площадью до 17 м3.

Рекомендуем ознакомиться с полным ассортиментом Waterstore, дабы выбрать максимально подходящую модель.

Поделиться

Предыдущая статья Насос для фонтана — виды, отличия Читать дальше

Следующая статья Виды тестеров для бассейна – что для чего берут Обзор тестеров для воды бассейна Читать дальше

Вход в личный кабинет

Email*

Востановить пароль Пароль*

Запомнить меня

Востановить пароль

Email*

Регистрация

Email*

Пароль*

Повторить пароль*

Регистрируясь, вы соглашаетесь с пользовательским соглашением

Нет учетной записи? Зарегистрироваться

Солнечные нагреватели воды — особенности устройства своими руками, инструкции на фото и видео

Содержание:

1. Особенности гелиосистем
2. Вакуумные гелиосистемы

В последнее время в Европе стали активно использовать солнечные нагреватели воды. Они позволяют обеспечивать семью горячей водой, а нередко хватает солнечных батарей для отопления дома, если установлено достаточное количество солнечных батарей. Энергия Солнца бесплатна, поэтому такие устройства позволяют сэкономить, причем неплохо. Кроме того, использование такой энергии не сказывается на состоянии окружающей среды.

Нагрев воды солнцем практикуется не одно столетие. С давних пор люди нагревали воду в бочках, выставляя их на солнце. Что касается современных батарей, то они позволяют эффективно преобразовывать данную энергию в тепловую. Как они выглядят эти устройства, можно увидеть на фото.

Особенности гелиосистем

В развитых странах практически в каждом доме можно встретить солнечные батареи – их используют в качестве дополнительной системы нагрева воды и отопления. Гелиобатареи легко подключаются к основной системе, давая возможность экономить на других ресурсах (таких, как газ, уголь) до 60%.

Чтобы обеспечить нагрев воды от солнца своими руками установить гелиосистему можно, но лучше подобную доверить эту работу специалистам. Чаще всего солнечные батареи устанавливают на крыше дома. Чтобы солнечные коллекторы для отопления были эффективны, необходимо внимательно просчитать угол наклона ската, угол падения солнечных лучей, количество ясных дней в году и многое другое. Исходя из этого, выбирают месторасположение коллекторов, их количество и площадь.

Водонагреватели на солнечных батареях работают следующим образом. Теплоноситель, нагретый солнцем, поступает в теплообменник, расположенный в накопительном баке. Чаще всего используют баки-аккумуляторы с двумя теплообменниками, сделанными из меди. Этот материал имеет хорошую теплопроводность. Такая конструкция дает возможность применять нагретую воду не только в бытовых целях, но и для отопления (прочитайте: «Солнечное отопление дома своими руками — принцип изготовления»).

Благодаря естественной конвекции горячая вода поднимается, а холодная поступает вниз. Встроенный датчик регулирует температуру в устройстве и реагирует на ее изменение. Таким образом, человеку практически не нужно контролировать работу гелиосистемы.

В пасмурные дни, когда солнечных лучей недостаточно для нагрева, начинает работать основная система отопления. В жаркие дни, когда вода нагревается солнцем слишком быстро, расширительный бак принимает излишек теплоносителя. Наиболее эффективен нагрев воды солнцем в странах с теплым климатом, где в году много ясных дней.

Глобальное использование энергии Солнца даст возможность существенно сократить расходы основных ресурсов-теплоносителей и улучшить экологическое состояние окружающей среды. Кроме того, это скажется на экономике стран с низкими запасами энергоресурсов.

На сегодняшний день наиболее распространены вакуумные трубчатые и пластинчатые солнечные коллекторы. Каждый из них обладает определенными достоинствами и недостатками. В то же время, специалисты считают, что наиболее эффективный нагрев воды от солнца обеспечивают вакуумные батареи.

Солнечный водонагреватель своими руками — подробное видео:

Вакуумные гелиосистемы

Установить солнечный нагреватель воды своими руками вполне возможно, но сначала нужно разобраться с принципом его работы.

Вакуумный коллектор работает по принципу термоса. Состоит он из двух трубок, между которыми находится вакуум. Внутрь помещена медная герметичная трубка, в которой циркулирует жидкость, а снаружи располагается стеклянная трубка большего диаметра.

Вакуум и медь благодаря хорошей теплопроводности позволяют воде закипать уже при 30 градусах. Установив солнечные нагреватели воды своими руками, можно эффективно отапливать дом даже в регионах с холодными зимами. Когда вода закипает, образовавшийся пар поднимается и отдает тепло медному теплоприемнику, который передает его теплоносителю. Потом остывшая вода поступает вниз, и процесс начинается заново.

Использование вакуумных коллекторов удобно еще и тем, что они легко ремонтируются. Если один из коллекторов пришел в негодность, то вышедший из строя элемент можно легко поменять на новую деталь, не демонтируя всю систему. Устройство солнечного водонагревателя вакуумного типа таково, что теплоноситель идет одним потоком, поэтому для замены испорченного элемента зачастую требуется остановить работу всей системы. В то же время, КПД гелиосистемы достигает 76%.

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Широко распространено мнение, что от солнечных водонагревателей зимой и в пасмурную погоду нет никакой пользы. На самом деле, горячая вода от солнца – это вполне реально. Вакуумные коллекторы сделаны таким образом, что они достаточно эффективны даже при минусовой температуре (до -35 градусов). Кроме того, тучи не являются препятствием для нагрева воды, так как эти гелиосистемы улавливают даже ультрафиолетовое излучение. Но периодически коллекторы нужно очищать от инея и снега. Плоские гелиосистемы от снеговых осадков самоочищаются, их стоимость меньше, но в то же время, они не столь функциональны.

Солнечные коллекторы – это эффективный способ обогрева дома, который позволяет неплохо сэкономить на традиционной системе отопления. Читайте также: «Как сделать отопление дома солнечными батареями – теория и практика». Также массовое использование гелиосистем позволит улучшить экологическую обстановку. Именно поэтому в последнее время все большее количество людей выбирает такой способ получения тепловой энергии.

Оценка стоимости и энергоэффективности солнечного водонагревателя

Энергосбережение


Солнечные водонагревательные системы стоят дороже при покупке и установке, чем обычные водонагревательные системы. Тем не менее, солнечный водонагреватель обычно может сэкономить вам деньги в долгосрочной перспективе.

Сумма, которую вы сэкономите, зависит от следующего:

• Количество потребляемой горячей воды
• Производительность вашей системы
• Ваше географическое положение и солнечный ресурс
• Доступное финансирование и стимулы
• Стоимость обычного топлива, которое в противном случае использовал бы ваш обычный водонагреватель (природный газ, нефть или электричество)

В среднем, если вы установите солнечный водонагреватель, ваши счета за нагрев воды сократятся в среднем на 50–80%. Кроме того, поскольку солнце бесплатно, вы защищены от нехватки топлива и скачков цен в будущем.

Если вы строите новый дом или рефинансируете, экономика становится еще более привлекательной. Включение стоимости солнечного водонагревателя в новую 30-летнюю ипотеку обычно составляет от 13 до 20 долларов в месяц. Вычет федерального подоходного налога на проценты по ипотечным кредитам, относящиеся к солнечной системе, снижает эту сумму примерно на 3–5 долларов в месяц. Поэтому, если ваша экономия топлива составляет более 15 долларов в месяц, инвестиции в солнечную энергию сразу же принесут прибыль. Ежемесячно вы экономите больше, чем платите.

Определение энергоэффективности солнечного водонагревателя

Используйте коэффициент солнечной энергии (SEF) и долю солнечной энергии (SF) для определения энергоэффективности солнечного водонагревателя.

Коэффициент солнечной энергии определяется как энергия, поставляемая системой, разделенная на электрическую или газовую энергию, подаваемую в систему. Чем выше число, тем выше энергоэффективность. Коэффициенты солнечной энергии варьируются от 1,0 до 11. Наиболее распространены системы с коэффициентами солнечной энергии 2 или 3.

Еще одним показателем производительности солнечного водонагревателя является доля солнечной энергии. Доля солнечной энергии – это доля от общей нагрузки по нагреву горячей воды (поставленная энергия и потери в режиме ожидания в баке). Чем выше доля солнечной энергии, тем больше вклад солнечной энергии в нагрев воды, что снижает потребление энергии резервным водонагревателем. Солнечная доля изменяется от 0 до 1,0. Типичные значения солнечной доли составляют 0,5–0,75.

Для сертифицированных солнечных систем горячего водоснабжения Коэффициент солнечной энергии и Доля солнечной энергии перечислены корпорацией Solar Rating and Certification Corporation по адресу https://solar-rating.org/. В этом сертификате также указано, сколько тепла (кВтч или БТЕ) система будет отдавать в день при различных условиях солнечного света и температуры.

Не выбирайте солнечную систему нагрева воды исключительно из-за ее энергоэффективности. При выборе солнечного водонагревателя также важно учитывать размер и общую стоимость.

Расчет годовых эксплуатационных расходов

Перед покупкой солнечной системы нагрева воды оцените годовые эксплуатационные расходы и сравните несколько систем. Это поможет вам определить экономию энергии и период окупаемости инвестиций в более энергоэффективную систему, которая, вероятно, будет иметь более высокую цену покупки.

Прежде чем вы сможете выбрать и сравнить стоимость различных систем, вам нужно знать размер системы, необходимый для вашего дома.

Для оценки годовых эксплуатационных расходов системы солнечного водонагрева необходимо следующее:

• Коэффициент солнечной энергии системы (SEF)
• Тип топлива для вспомогательного бака (газ или электричество) и стоимость (ваша местная коммунальная служба может предоставить текущие тарифы).

Затем выполните следующие расчеты:

Сначала рассчитайте количество энергии, необходимое для нагрева воды, исходя из расхода топлива или необходимых галлонов горячей воды.

С ВСПОМОГАТЕЛЬНОЙ СИСТЕМОЙ ГАЗОВОГО БАКА:

Ежедневная энергия нагрева воды

Топливо, такое как природный газ, часто продается в единицах «термы». Один (1) терм равен 100 000 британских тепловых единиц (БТЕ). Просмотрите свои счета за коммунальные услуги и посмотрите, сколько топлива вы используете в летние месяцы, когда газ не используется для отопления помещений. Если у вас есть газ для приготовления пищи и сушилки для белья, вы можете использовать около 60% этого летнего количества энергии для нагрева воды.

Энергоэффективность обычного водонагревателя определяется унифицированным энергетическим коэффициентом (UEF), который представляет собой количество горячей воды, произведенной на единицу расходуемого топлива при стандартном испытании. Чем выше значение UEF, тем эффективнее водонагреватель. UEF определяется методом испытаний Министерства энергетики, изложенным в 10 CFR, часть 430, подраздел B, приложение E. Бытовые газовые водонагреватели должны иметь UEF не менее 0,64. Для электронагревателей UEF принимается равным 1,0, поскольку вся электроэнергия уходит в воду.

Ежедневная энергия нагрева воды = (использование топлива в летние месяцы)*EF*0,6/(количество дней в летние месяцы)

Используемое топливо зависит от количества использованной воды и температуры. Определение БТЕ – это энергия, необходимая для поднятия одного фунта (lbs) воды на один градус Фаренгейта (F).

Ежедневная энергия нагрева воды = (галлоны горячей воды в день)*(8,35 фунтов/галлон)*(1 БТЕ/фунт/F)*(температура горячей воды — температура холодной воды).

Ежедневная энергия нагрева воды, основанная на процедуре испытаний водонагревателей Министерства энергетики США, предполагает температуру поступающей воды 58°F, температуру горячей воды 135°F и общее производство горячей воды 64,3 галлона в день, что является средним значением. расход на семью из трех человек. В результате ежедневная энергия нагрева воды составляет 0,4105 терм/день, если используется природный газ, или 12,03 кВтч в день, если электричество.

Часто рекомендуется определять размер солнечной системы на основе таких эталонных нагрузок или на основе количества спален в доме, а не на потреблении тока, которое зависит от меняющегося количества и поведения жильцов дома.

Годовая стоимость обычного газового отопления

Годовая стоимость топлива для обычного отопления зависит от ежедневной энергии нагрева воды, эффективности обычного нагревателя и цены на топливо.
Годовая стоимость нагрева воды = (365 дней в году) * × (Ежесуточная энергия нагрева воды, терм/день)  41 045 ÷ UEFSEF × Стоимость топлива ($/термБТЕ) = ориентировочная годовая стоимость эксплуатации
Для примера наших эталонных значений ежедневной потребности в энергии, UEF 0,64 и цены на природный газ 1,10 долл. США за терм: ИЛИ
(365 дней в году) × (0,4105 терм/день) ÷ (0,64 USEF) × (1,10 долл. США). /терм) Затраты на топливо (терм) = 257,52 долл. США/год, расчетные годовые эксплуатационные расходы
Пример: предположим, что SEF равен 1,1, а газ стоит 1,10 долл. США/терм
365 × 0,4105 ÷ 1,1 × 1,10 долл. США = 149,83 долл. США
Использование энергии в день в приведенных выше уравнениях основан на процедуре испытаний водонагревателей Министерства энергетики США, которая предполагает температуру поступающей воды 58°F, температуру горячей воды 135°F и общее производство горячей воды 64,3 галлона в день, что является средним потреблением для домашнего хозяйства. из трех человек.

С ЭЛЕКТРИЧЕСКОЙ СИСТЕМОЙ ВСПОМОГАТЕЛЬНОГО РЕЗЕРВУАРА:

Вам необходимо узнать или перевести удельную стоимость электроэнергии в киловатт-час (кВтч). Средний тариф на электроэнергию в США составлял 10,42 цента за киловатт-час в 2021 году. На Гавайях самый высокий средний тариф на электроэнергию — 30,55 цента за киловатт-час. В Луизиане самый низкий средний тариф на электроэнергию — 7,01 цента за киловатт-час. При UEF 1,0 и цене на электроэнергию 0,1042 долл. США/кВтч пример годовых затрат на нагрев воды для электрического водонагревателя:
Годовая стоимость нагрева воды = (365 дней в году) × 12,03 кВтч/день ÷ (1,0) SEF × (0,1042 доллара США) = 457,54 доллара США в год.
Этот пример показывает, что электричество дороже природного газа, что очень часто бывает.

Сравнение затрат и определение окупаемости солнечной системы нагрева воды

Теперь, когда мы знаем стоимость обычного отопления, мы должны оценить, во что она будет уменьшена, и вычесть это, чтобы оценить экономию топлива, связанную с солнечным водонагревателем. При определении SEF также учитывается мощность, необходимая для работы насосов и органов управления.
Годовая экономия солнечной энергии = Ежедневная энергия горячей воды (терм/день)*(365 дней/год)((1/EF)-(1/SEF))

Например, экономия природного газа от солнечной системы с Тогда SEF 2,5 будет равен

Годовая экономия солнечной энергии = (0,4105 терм/день)*(365 дней/год)((1/0,64)-(1/2,5))=174 терм/год

Цены на природный газ значительно различаются в зависимости от местоположения и месяца. В мае 2021 года средний показатель по США составлял 1,776 доллара за тепло, что значительно больше, чем в предыдущие годы. Среднее значение с 2011 по 2021 год составляет около 1,50 доллара за терм, и мы будем использовать его в нашем примере. Соответствующая годовая экономия затрат на солнечную энергию составит:

(174 терм/год)*(1,50 доллара США/терм) = 261 доллар США/год

Для электрического водонагревателя с UEF=1,0 и ценой на электроэнергию 0,08 доллара США/кВтч годовая экономия энергии и затрат составит:

Годовая солнечная энергия Экономия энергии = (12,03 кВтч/день)*(365 дней/год)((1/1,0)-(1/2,5))= 2634 кВтч/год

Соответствующая годовая экономия затрат на солнечную энергию составит:

(2634 кВтч/год)*(0,1042 долл. США/кВтч) = 274,46 долл. США/год


Затраты на эксплуатацию и техническое обслуживание

Любые затраты, связанные с ремонтом системы, будут вычтены из этой экономии затрат на топливо. Бытовые солнечные системы горячего водоснабжения предназначены для работы без вмешательства, а их надежность возросла до такой степени, что затраты на эксплуатацию и техническое обслуживание должны быть минимальными. Тем не менее, затраты на эксплуатацию и техническое обслуживание характеризуются примерно ½ от 1% первоначальных затрат, исходя из нулевых затрат на эксплуатацию и техническое обслуживание, перемежающихся случайными затратами на такие вещи, как замена жидкости. Страхование домовладельцев обычно покрывает ущерб от града. Если вы хотите включить затраты на установку и техническое обслуживание, проконсультируйтесь с производителем (производителями) и квалифицированным подрядчиком, чтобы оценить эти затраты. Эти затраты будут варьироваться в зависимости от типа системы, а иногда даже от модели водонагревателя к модели.

Теперь нам нужно определить стоимость покупки и годовые эксплуатационные расходы на солнечную систему нагрева воды и сравнить их с затратами, связанными с обычными системами нагрева воды, чтобы рассчитать окупаемость наших инвестиций в солнечную энергию.

Стоимость установки

Смета расходов на солнечные водонагреватели для домашних хозяйств составляет порядка 100 долл. США/кв. футов (1000 долл. США/м2). Затраты зависят от типа коллектора и конфигурации системы, а также от факторов местного рынка. Эта цена может быть типичной для места с местными поставщиками и сильной конкуренцией. Сообщаемые цены варьируются от 50 долларов США за квадратный фут за неглазурованный нагреватель для бассейна до 424 долларов за квадратный фут за систему в отчете, в которой используются солнечные коллекторы с вакуумными трубками. Например, в 2003 году 62 единицы, каждая с двумя солнечными коллекторами размером 4 х 8 футов, были установлены в жилом районе со средней стоимостью 4000 долларов за систему, или 62,50 долларов за квадратный фут.

Рейтинг SEF будет связан с системой с определенным количеством солнечных коллекторов (1, 2 или более). Типичным размером дома будет два солнечных коллектора на площади 64 или 80 квадратных футов. Стоимость такой системы может составлять порядка 4000 долларов, как описано в приведенном выше примере. Простым периодом окупаемости будет первоначальная стоимость, деленная на годовую экономию затрат. По сравнению с природным газом в нашем текущем примере:

Срок окупаемости (лет) = (Первоначальная стоимость $)/(Годовая экономия затрат $/год)

По сравнению с природным газом в нашем текущем примере:

(4000 долларов США)/(261 доллар США в год) = 15,3 года

И по сравнению с электричеством:

(4000 долларов США)/(274,46 долларов США в год) = 14,5 лет .

В областях, где затраты на энергию выше, чем предполагалось здесь, окупаемость ниже, и именно в тех областях, где происходит большая часть монтажных работ. Это районы с высокими ценами на энергоносители, такие как Гавайи и Калифорния, а также места, где дешевый природный газ недоступен и используется более дорогой мазут.


Модели системы	Цена системы	СЭФ	Расчетные годовые эксплуатационные расходы
Модель системы А
Модель системы B (более высокий SEF)
Дополнительные расходы на более эффективную модель (Модель B)			Цена модели системы B — цена модели системы A = дополнительная стоимость модели B в долларах США
Расчетная годовая экономия эксплуатационных расходов (модель системы B)			Годовые эксплуатационные расходы системы модели B — Годовые эксплуатационные расходы системы модели A = Экономия затрат модели B в год
Срок окупаемости модели B			$Дополнительная стоимость модели B/$экономия затрат модели B в год = период окупаемости/годы

Пример:

Сравнение двух моделей системы нагрева воды с помощью солнечных батарей с резервными электрическими системами и стоимостью электроэнергии 0,08 долл. США/кВтч.

Модели системы	Цена системы	СЭФ	Расчетные годовые эксплуатационные расходы
Модель системы А	1060 долларов США	2,0	176 $
Модель системы B	1145 долларов США	2,9	121 $
Дополнительные расходы на более эффективную модель (Модель B)			1145-1060 долларов = 85 долларов
Расчетная годовая экономия эксплуатационных расходов (Модель B)			176-120 долларов = 56 долларов в год
Срок окупаемости модели B			85/56 долларов в год = 1,5 года



Другие расходы

При сравнении систем солнечного водонагрева следует также учитывать затраты на установку и техническое обслуживание. Установка и обслуживание некоторых систем может стоить дороже.

Проконсультируйтесь с производителем(ями) и квалифицированным подрядчиком, чтобы оценить эти затраты. Эти затраты будут варьироваться в зависимости от типа системы, а иногда даже от модели к модели.

• Узнать больше
• Ссылки
• Рекомендации

Водные нагреватели

Солнечные водонагреватели Узнать больше

Размещение вашей солнечной системы нагрева воды Узнать больше

Строительные нормы и правила для систем солнечного водонагрева Узнать больше

Теплообменники для солнечных водонагревательных систем Узнать больше

Жидкие теплоносители для солнечных водонагревательных систем Узнать больше

Техническое обслуживание и ремонт системы солнечного водонагрева Узнать больше

• Солнечные водонагреватели ENERGY STAR

• Нагрейте воду солнцем (PDF). Министерство энергетики США
• Справочник рейтингов систем солнечного водонагрева, сертифицированных SRCC. Solar Rating & Certification Corporation

Энергосбережение 101: Инфографика водонагревателя

Блоги по водяному отоплению

Сколько вы ДЕЙСТВИТЕЛЬНО можете сэкономить с помощью энергоэффективных улучшений?

Налоговые советы для энергосберегающих: верните деньги за экологизацию вашего дома

#AskEnergySaver: Нагрев воды для дома

Проекты своими руками: водяное отопление

Размещение вашей солнечной системы нагрева воды


Прежде чем купить и установить солнечную систему нагрева воды, вам необходимо сначала рассмотреть характеристики вашего участка: доступную площадь крыши или участка, солнечный ресурс, затенение деревьями или зданиями, а также оптимальную ориентацию и наклон вашей солнечной системы. коллектор. Эффективность и конструкция солнечной системы нагрева воды зависят от того, сколько солнечной энергии достигает вашей строительной площадки.

Солнечные водонагревательные системы используют как прямое, так и рассеянное солнечное излучение. Даже если вы не живете в теплом и солнечном климате большую часть времени, как на юго-западе США, на вашем участке все равно может быть достаточно солнечного ресурса. Если на вашей строительной площадке есть незатененные участки, которые обычно обращены к экватору (на юг в США), это хороший кандидат на солнечную систему нагрева воды. Ваш местный поставщик или установщик солнечной системы может выполнить анализ солнечной установки.

Следует избегать затенения окружающими деревьями или другими зданиями. Невозможно полностью избежать затенения, но следует приложить все усилия, чтобы избежать затенения между 10:00 и 14:00, а также зимой, когда солнце находится в самой низкой точке южного неба (летом солнце находится почти прямо над головой и там меньше теней).

Важны тип, возраст и состояние крыши. Крыши, покрытые композитной черепицей, проще и дешевле устанавливать солнечные батареи, чем крыши, такие как деревянная черепица или черепичные крыши. Возможна повторная кровля вокруг солнечных водонагревательных коллекторов, но новые солнечные системы должны быть установлены на новых или прочных крышах, которые не нужно будет заменять в течение 25-летнего срока службы солнечной системы. Часто бывает необходимо усилить конструкцию крыши блокировкой между стропилами. Следует соблюдать осторожность при установке стоек багажника на крыше и водонепроницаемой гидроизоляции, и эту работу часто выполняет профессиональный кровельщик. Хотя крыша является естественным местом для размещения солнечных коллекторов, некоторые из них устанавливаются на грунтовые фундаменты (сваи), чтобы избежать проблем с крышей.

Как ориентация, так и наклон коллектора влияют на производительность вашей солнечной системы нагрева воды. Ваш подрядчик должен учитывать оба фактора при оценке солнечных ресурсов на вашем участке и выборе размера вашей системы.

Ориентация коллектора

Солнечные коллекторы горячей воды должны быть ориентированы географически, чтобы максимизировать количество ежедневной и сезонной солнечной энергии, которую они получают. В общем, оптимальной ориентацией солнечного коллектора в северном полушарии является истинный юг. Однако исследования показали, что, в зависимости от вашего местоположения и наклона коллектора, ваш коллектор может быть направлен до 45º к востоку или западу от истинного юга без значительного снижения его производительности.

Вы также должны учитывать такие факторы, как ориентация крыши (если вы планируете установить коллектор на крыше), местные особенности ландшафта, которые ежедневно или сезонно затеняют коллектор, и местные погодные условия (туманное утро или облачный день), поскольку эти факторы могут повлиять на оптимальную ориентацию вашего коллектора.

Наклон коллектора

В настоящее время большинство солнечных водонагревательных коллекторов монтируются плоско на крыше. Это более эстетично, чем стоечные коллекторы, торчащие из крыши под странными углами. Таким образом, большинство коллекторов имеют такой же наклон, как и крыша.

Оптимальный угол наклона вашего коллектора, обеспечивающий максимальную годовую подачу энергии с максимальной подачей весной и осенью, равен углу вашей широты. Однако, поскольку зимой нам часто требуется больше тепла (поступает более холодная вода), часто рекомендуется наклонять солнечные коллекторы для нагрева воды до более крутого угла наклона. Это отличается от солнечных систем фотоэлектрического типа, которые часто устанавливаются на плоской крыше или с малым углом наклона. Тем не менее, вы захотите принять во внимание угол крыши при выборе размера вашей системы.



• Узнать больше
• Ссылки
• Рекомендации

Размещение вашей солнечной системы нагрева воды

Солнечные водонагреватели

Оценка стоимости и энергоэффективности солнечного водонагревателя

Строительные нормы и правила для систем солнечного водонагрева

Жидкие теплоносители для солнечных водонагревательных систем

Техническое обслуживание и ремонт системы солнечного водонагрева

• Руководство по солнечному излучению для плоских и концентрирующих коллекторов
• Модель проекта солнечного нагрева воды
• Солнечные карты
• Солнечные водонагреватели ENERGY STAR
• Установка системы солнечного нагрева воды

• Размещение активных солнечных коллекторов и фотоэлектрических модулей.
