Способы крепления стропил: способы крепления к мауэрлату, к брусу, стене дома, как скрепить гвоздями, саморезами

способы крепления к мауэрлату, к брусу, стене дома, как скрепить гвоздями, саморезами

Содержание:

Основные элементы стропильной конструкции
Типы соединений — как крепить правильно
Способы крепления к мауэрлату и между собой
Виды креплений стропил
Разнообразие элементов для крепежа

Надежность стропильной конструкции, которая является каркасом кровли в доме, зависит, в том числе, и от правильности крепления ее элементов. Ошибки, допущенные в процессе монтажа, могут привести к деформации крыши. Поэтому так важно знать, как крепить стропила.

На остов крыши оказывается значительная нагрузка, в некоторых случаях достигающая 500 кг/м². Его прочность зависит не только от качественного крепления деталей, но и от точности проектных расчетов относительно количества монтируемых опорных элементов и их сечения, а также используемых стройматериалов. Если стропила скреплены правильно, у каркаса улучшается несущая способность.

Основные элементы стропильной конструкции

Стропильный каркас – это, прежде всего, система взаимосвязанных опорных составляющих из древесины или металла. Данные элементы способны придать конструкции нужную форму, величину наклона и равномерно распределить на несущие стены ее вес.

Основными деталями каркаса являются стропильные ноги, изготавливаемые из балок, смонтированных под углом. Их попарно скрепляют вдоль ската, при этом в верхней части соединения они образуют конек.

Стропила бывают двух видов:

1. Наслонными. Такое название получили элементы, имеющие в кровельной конструкции две опорные точки – на мауэрлат и коньковый прогон. Систему данного типа задействуют, когда внутри строения возведена одна или больше несущих стен, на которые можно устанавливать стропила. Такой вариант крепления дает возможность их разгрузить благодаря дополнительной установке опор, монтируемых вертикально.
2. Висячими. Данный вид стропил имеет лишь одну опорную точку, которая находится там, где производится крепление стропил к стене дома или мауэрлату. На конструкцию, относящуюся к висячему типу, оказывается 2 вида нагрузки — на изгиб и на распирание. Поэтому ее нужно усиливать при помощи горизонтально устанавливаемых компенсирующих элементов — затяжек, ригелей и прочих.

Чаще всего системы стропил фиксируют на мауэрлате. Такое название получил массивный брус (балка), имеющий сечение 150х150 или 200х200 миллиметров. Его укладывают вдоль несущих стен, на которые в дальнейшем станут опираться ноги стропил.

Мауэрлат уменьшает давление на стены постройки и одновременно равномерным образом распределяет вес, который имеет кровельный пирог. Для крепления балки к верхнему краю несущих стен задействуют анкерные болты или металлические шпильки, которые вмуровывают.

Типы соединений — как крепить правильно

Чтобы кровельный каркас приобрел жесткость, устойчивую форму и требуемую несущую способность, все элементы стропильной системы нужно надежно зафиксировать и сделать тесно взаимосвязанными между собой. Каждый из узлов, соединяющих части каркаса, достаточно уязвим и под нагрузкой возможна его деформация, по этой причине процесс крепления следует выполнять в соответствии с технологией.

Существует несколько видов соединений, применяемых при обустройстве кровельного каркаса:

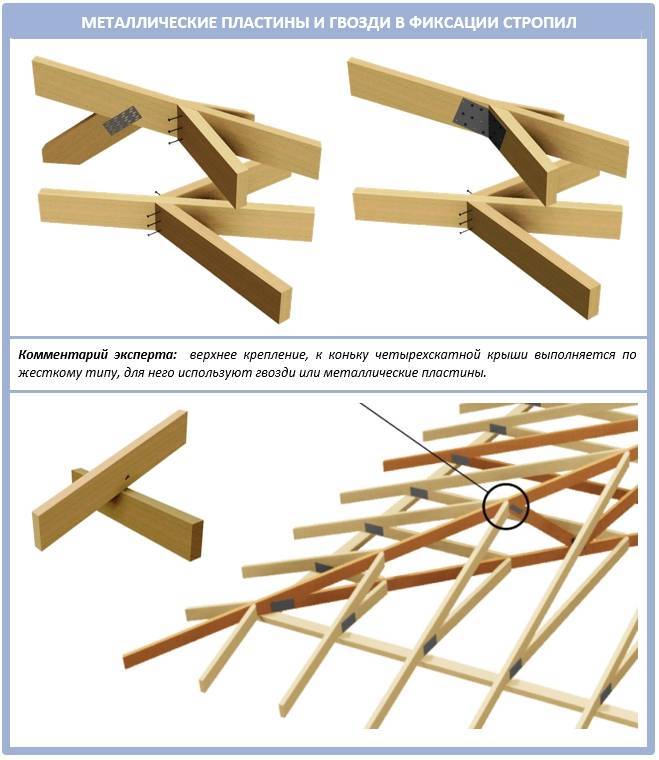

1. Закрепление стропил на коньковом брусе. Этот узел имеется исключительно в наслонных системах, где стропильная нога своей верхней частью упирается в коньковый прогон, который закреплен на вертикальных стойках. Для этого используют гвозди, металлические накладки или скользящие изделия – ползуны.
2. Крепление ног стропил к мауэрлату. Чтобы их зафиксировать, потребуются гвозди, деревянные бруски или уголки из металла.
3. Соединение частей стропил. Если необходимо удлинить их ноги, когда длина ската больше данного параметра у пиломатериалов, их можно собрать из нескольких элементов. Применяется несколько вариантов, как скрепить стропила. Это можно сделать с помощью металлических накладок, клеевых составов, гвоздей.
4. Соединение стропильных ног с дополнительными опорными деталями. Стропила часто нужно состыковать с ригелем, затяжкой или подкосом с целью усиления несущей способности, прочностных показателей и жесткости.

До того как закрепить стропила к брусу или другим элементам кровельного каркаса, нужно не забывать, что все запилы уменьшают прочность конструкции, поэтому мастера советуют для соединения использовать уголки и накладки.

Способы крепления к мауэрлату и между собой

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Прежде всего, перед тем, как приступать к креплению стропил к коньковому прогону или к мауэрлату, нужно приобрести качественную крепежную фурнитуру, которая предлагается на строительном рынке в огромном ассортименте.

При подборе крепежа необходимо учитывать:

• материал, из которого изготовлены стропила, и их сечение;
• вид нагрузки, оказываемой на каркас.

Применяются следующие способы фиксации стропил:

1. При помощи уголков из металла
   . Наиболее надежным из применяемых способов крепления стропил к мауэрлату считается использование металлических уголков под ершенные гвозди или саморезы. Благодаря этим крепежным изделиям, у каркаса значительно усиливается жесткость и несущая способность.
2. С применением металлических накладок. Чтобы соединить элементы стропильной системы, нередко пользуются перфорированными стальными изделиями. Эти накладки позволяют выполнить фиксацию без выполнения запила на стропилах или мауэрлате.
3. С использованием подкладок. Их для увеличения жесткости конструкции размещают между стропилами и мауэрлатом или прогоном.
4. С применением скользящих ползунов (салазок). Это еще один вариант, как можно зафиксировать стропила. За счет мобильности этих креплений имеется возможность компенсировать изменение параметров древесины, происходящее при усадке.

По мнению специалистов, наиболее надежный способ из всех вышеперечисленных – использование уголков из металла, поскольку они прочно стыкуют деревянные элементы и жестко фиксируют угол между ними. Уголок, который перекрывает стык между ногой стропил и мауэрлатом или коньковым брусом, также является своеобразным распором.

Виды креплений стропил

Поскольку дерево относится к природным материалам, оно при изменении уровня влажности и по мере высыхания дает значительную усадку, что приводит к изменению линейных размеров конструкции. По этой причине строители советуют обустраивать крышу для домов из бруса и бревен через год после завершения их возведения.

Для соединения стропил пользуются такими видами креплений:

1. Жесткие крепежи. К ним относятся изделия крепежной фурнитуры, которые в процессе высыхания древесины не способны компенсировать изменения ее параметров. Они гарантируют прочную фиксацию, но часто становятся причиной деформации деревянного каркаса, в результате чего изменяется геометрия конструкции, появляются протечки, а иногда происходит обрушение крыши. К жестким крепежным изделиям принадлежат металлические накладки и уголки, деревянные подкладки.
2. Подвижные крепежи. Данные крепления функционируют за счет деталей, способных скользить вдоль своей оси. Они компенсируют изменения, происходящие с параметром элементов системы стропил при усадке древесины. Каркас, собранный с использованием салазок (ползунков), подстраивается под размеры дома, не давая деформироваться кровельной конструкции. При помощи этих креплений можно обустраивать крыши на деревянных строениях, у которых не завершился усадочный процесс.

На практике при возведении кровель нередко задействуют один из вариантов совмещения подвижных и жестких крепежных узлов. Наибольшее распространение получили системы, у которых присутствует одно жесткое и два скользящих варианта фиксации. В итоге обеспечивается требуемая подвижность при высокой прочности каркаса.

Разнообразие элементов для крепежа

По мнению опытных кровельщиков, наиболее эффективным получается крепление стропил саморезами или гвоздями.

Данные крепежные изделия имеют как достоинства, так и недостатки:

1. Для того чтобы забить гвозди, требуется только молоток, который всегда имеется в хозяйстве. Для фиксации стропил нужно пользоваться зазубренными изделиями, обеспечивающими надежное сцепление с древесиной. Но некоторых мастеров не устраивает то, что крепить стропила гвоздями вручную долго.
2. При постройке стропильной конструкции отдают предпочтение оцинкованным саморезам, которые не подвержены коррозии. Благодаря наличию резьбы, их можно прочно ввинтить в толщу древесины, надежно зафиксировав. Для этого задействуют портативный шуруповерт. Недостаток такого варианта заключается в том, что при необходимости демонтажа удалять саморезы из древесины придется долго.

Кровельщики с большим опытом работы рекомендуют использовать для фиксации оцинкованные ершенные гвозди, длина которых превышает толщину пиломатериалов на 3 – 5 миллиметров.

способы фиксации и соединения стропильных ног

Долговечность крыши зависит не только от щепетильного выбора используемых материалов, напротив – даже сравнительно недорогими, но качественными, вполне можно обеспечить добротную кровлю. А в большей мере надёжность зависит от исполнения конструкции – с начала подготовки и до последнего гвоздя.

В первую очередь это касается стропильной системы. Казалось бы, простые и понятные в теории вопросы, например – как крепить мауэрлат, при самостоятельной реализации нередко вызывают затруднения. Причина – работы на высоте, размеры и масса отдельных конструктивных элементов вызывают смущение, боязнь ошибиться.

В этой статье рассмотрим, как крепятся стропила к мауэрлату. Важность этого узла трудно переоценить – на него приходится вся нагрузка. Дополнительно разберём, какие есть методы и материалы, облегчающие работу.

• Разновидности соединительных узлов «стропила – мауэрлат»
• Жесткая посадка стропил
• Скользящая посадка стропил
• Видео: пример установки подвижного крепления на стропильную ногу и мауэрлат
• Особенности стропильных систем
• 1″> Наслонные стропила
• Висячие стропила
• Расчет установки стропил
• Несколько правил по креплению стропил к мауэрлату
• Видео: несколько примеров крепления стропил к мауэрлату

Разновидности соединительных узлов «стропила – мауэрлат»

Строить конструктив крыши возможно разными способами – устраивать крепление стропил к балкам перекрытия, либо непосредственно к мауэрлату. При этом для каменных зданий крепление балок производится к армирующему поясу, для деревянных – на верхний венец сруба, который по сути и является мауэрлатом.

По целевому назначению выделяют два варианта: жёсткое и скользящее крепление для стропил. Названия ясно отражают суть – отсутствие, либо возможность подвижек во время эксплуатации. В каждом случае свои нюансы, а для облегчения монтажа – есть возможность приобрести готовые крепёжные элементы.

Оба способа требуют точной подгонки сопрягаемых поверхностей. Для этого мауэрлат и стропильная нога прирубаются – в них выпиливаются посадочные места, древесина выбирается.

В первую очередь нужна разметка стропил – исходя из положения крайних и выбранного шага, на мауэрлате отмечается посадочное место для каждой стропильной ноги.

Далее, удобно работать, когда мауэрлат закреплён точно в горизонт, без погрешностей. Это недолго проверить, по необходимости исправить положение:

• По его боковым поверхностям сделать разметку лазерным нивелиром, либо гидроуровнем.

• Осторожно, лишь по минимуму снять древесину в местах посадки.

Мауэрлат нельзя ослаблять, поэтому к выборке нужно отнестись разумно – критический максимум 1 / 6 часть от поперечного сечения, при условии, что это брус минимального сечения 150х150 мм. Если для отдельных стропил намечается «переруб» – необходимо применить упорный брус – на стропила просто набивается бруски для упора в мауэрлат.

Как крепить стропила, когда в целях экономии, мауэрлат – это вообще доска 150х50 мм. В этом случае прирубаются только доски стропил, критический максимум – 1 / 3 ширины. В случае, когда этого недостаточно для выравнивания стропил в плоскость, делаются подкладки требуемой толщины.

Однако, скользящее крепление исключает применение каких-либо упоров, поэтому для него важна точная установка мауэрлата, позволяющая выдержать горизонталь посадки стропильных ног. Как видно, для обоих случаев подготовка одинакова, далее начинаются отличия.

Жесткая посадка стропил

За подгонкой посадочных мест следует подготовка стропильных ног. Сделать это быстро и просто – раскинуть шаблонную пару «по месту». Разложить её в горизонтальной плоскости – посадочными местами по разметке на мауэрлате, подготовив опору под их коньковое пересечение, для этого:

· Срастить доски, если требуется стыковка стропил по длине.

· Разметить линии пропилов – в таком положении они очевидны.

· В случае полной симметрии скатов крыши, проверить идентичность разметки для пары стропил.

· Выполнить запил стропил под нужный угол.

Для проверки стропильные ноги можно окончательно собрать в ферму и установить, предварительно обведя разметку на следующую пару.

Когда крепление мауэрлата выполнено строго в горизонтальной плоскости задача значительно упрощается – остаётся только изготовить полностью одинаковые стропила для обоих скатов. Общий стандарт значительно облегчает монтаж стропил.

Ещё более унифицировать процесс, можно применив имеющийся в продаже крепеж кровельный, заводского изготовления:

Крепление для балок стропильной системы LK – позволяет жёстко скрепить уложенный друг на друга брус.

Марка	Габарит	Марка	Габарит
LK-1L	170,0 х 32,0 x 2,0 мм	LK-4P	250,0 х 32,0 x 2,0 мм
LK-2P	170,0 х 32,0 x 2,0 мм	LK-5L	250,0 х 32,0 x 2,0 мм
LK-3L	210,0 х 32,0 x 2,0 мм	LK-6P	290,0 х 32,0 x 2,0 мм
LK-4P	210,0 х 32,0 x 2,0 мм	LK-7P	290,0 х 32,0 x 2,0 мм

Стальной усиленный уголок для стропил – ограничивает поперечное смещение. При монтаже с обеих сторон по функционалу равноценен прирубленному посадочному месту, но с возможностью дополнительной фиксацией гвоздями, саморезами, либо болтовым соединением.

Марка	Размер в мм	Марка	Размер в мм
Уголок металлический.	105,0×105,0×90,0×2,0	Уголок металлический. KP5	140,0×140,0×65,0×2,50
Уголок металлический.	130,0×130,0×100,0×2,0	Уголок металлический. KP6	105,0×172,0×90,0×3,0
Уголок металлический.	105,0×105,0×90,0×2,0	Уголок металлический. KP7	145,0×145,0×90,0×2,5
Уголок металлический.	50,0×50,0×35,0×2,0	Уголок металлический. KP8	145,0×70,0×90,0×2,5
Уголок металлический.	70,0×70,0×55,0×2,0	Уголок металлический. KPL1	90,0×90,0×65,0×2,0
Уголок металлический.	90,0×90,0×40,0×2,0	Уголок металлический. KPL11	90,0×90,0×65,0×2,0
Уголок металлический. KP1	90,0×90,0×65,0×2,5	Уголок металлический. KPL2	105,0×105,0×90,0×2,0
Уголок металлический. KP11	90,0×90,0×65,0×2,5	Уголок металлический. KPL21	105,0×105,0×90,0×2,0
Уголок металлический. KP2	105,0×105,0×90,0×2,5	Уголок металлический. KPL3	90,0×50,0×55,0×2,0
Уголок металлический. KP21	105,0×105,0×90,0×2,5	Уголок металлический. KPL4	70,0×70,0×55,0×2,0
Уголок металлический. KP3	90,0×50,0× 55,0×2,5	Уголок металлический. KPL5	50,0×50,0×35,0×2,0
Уголок металлический. KP4	70,0×70,0×55,0×2,5	Уголок металлический. KPL6	60,0×60,0×45,0×2,0

В продаже имеются специальные узлы крепления стропильной системы кровли. В отличие от уголков, они позволяют регулировать положение стропила, хоть и в небольших пределах, но этого достаточно для его установки в плоскость с остальными.

И даже на этом крепеж для кровли не иссяк, дополняет ассортимент перфорированная лента ТМ. По сути это замена проволоке.

Однако, несмотря на разнообразие крепежа, самый надёжный способ – прирубить стропило к мауэрлату и зафиксировать скобой. Понятно, что доска для стропил должна быть достаточного сечения, а размер скобы пропорционально ей соответствовать.

Скользящая посадка стропил

Применяется для свежих срубов, заведённых под крышу до окончания интенсивной усадки. Особенно актуально, когда коньковый прогон опирается на фронтоны из брёвен.

Главное условие для скользящего способа – крепление стропил к коньковому брусу. Без конькового прогона стропила просто разъедутся. Причем между ними желательно обеспечить шарнирное соединение.

Посадочное место на мауэрлате устраивается без каких-либо упоров. Выборка древесины возможна для исключения поперечных сдвигов и подгонки всех стропил в плоскость, параллельно их углу наклона.

При подвижном соединении без специального крепления не обойтись. Скользящий крепеж состоит из двух частей – удерживающей для мауэрлата (производится 2 вида креплений, с разным удерживающим уголком), и скобы для стропила, одинаковой для обоих видов.

Таким образом происходит крепёж стропил на стены из разных материалов. Но везде фигурирует комбинация мауэрлат-конёк и не упоминается как крепить стропила на односкатной крыше. Возможно, это просто из-за очевидности решения: для каменных стен по умолчанию – жёсткое крепление. Для деревянных тоже. Причина – сруб садится равномерно по всему периметру, конечно могут быть отклонения, но они незначительны. А снеговая нагрузка на односкатную крышу обычно велика, поэтому этот вариант надёжней.

Видео: пример установки подвижного крепления на стропильную ногу и мауэрлат

Особенности стропильных систем

Способ реализации крыши выбирается исходя их конструктивных особенностей строящегося здания. При этом возможно различное крепление стропильных ног, дополнительными элементами реализуется разное коньковое соединение стропил.

Наслонные стропила

Характерную особенность имеет конструкция крыши с наслонными стропилами, где помимо наружных несущих стен используются дополнительные промежуточные опоры: капитальные внутренние перегородки, колонны – всё, на что можно уложить лежень, частично снимающий нагрузки с мауэрлата, либо использовать дополнительной опорой для балок перекрытия, в случае их использования:

· Это позволяет значительно разгрузить наружные несущие стены.

· При этом значительно выравниваются и распределяются нагрузки на сами наслонные стропила, узлы стыковки с мауэрлатом, коньковое соединение.

Кроме того, появляется возможность использовать дополнительные опорные элементы: стойки и подкосы, установить прогоны – чем значительно укрепить крышу, либо получить хорошую возможность увеличить длину скатов крыши.

Для срубов также рекомендованы безраспорные наслонные стропила, крепеж к мауэрлату выполняется скользящим способом, исключающим влияние процесса усадки.

Висячие стропила

Напротив – не имеют дополнительных промежуточных опор. Их основание – только противоположные несущие наружные стены, всю нагрузку с них воспринимает мауэрлат. Поэтому вся конструкция крыши с висячими стропилами ограничена в ширину, зависима от длины, надёжности стыковки, крепости самого пиломатериала.

Необходимо жёстко крепить висячие стропила, узлы стыковки с мауэрлатом должны быть надёжными, ведь на всю стропильную ферму приходится всего 2 точки опоры. Для повышения прочности конструкции используется схема «в распор», когда мауэрлат или балки перекрытия заложены в тело несущих стен.

Когда монтируются безраспорные висячие стропила – крепеж к мауэрлату выполняется с ощутимым запасом прочности, исключающим малейший сдвиг.

Выравнивание нагрузки по стропильной системе достигается вспомогательными элементами. А общая прочность и надёжность всей конструкции зависит от верного подбора сечений пиломатериала, шага установки стропильных ног, количества и положения поддерживающих и укрепляющих элементов, объединяющих всё общие в фермы.

Расчет установки стропил

Расчет крепежа для стропильной системы невозможно нормировать, он индивидуален для каждого конкретного случая.

Более реально провести предварительный расчет гвоздей на стропильную систему. Средняя норма расхода в среднем 0,2 кг на м². При этом:

· Гвоздей на 150 – 50 шт. в 1 кг.

· Гвоздей на 120 – 80 шт. в 1 кг.

Результаты можно ориентировочно сверить по завершению строительства – поделить количество гвоздей на общее число элементов крыши, с учётом, что в каждый забито 2 шт.

В таблице отображена зависимость шага стропил от их поперечного сечения и длины.

Шаг см.	Стропило см.
	300	400	500	600
60	4×15	5×15	5×17.5	5×20
90	5×15	5×20	7.5×17.5	7.5×20
110	7. 5×12.5	7.5×17.5	7.5×20	10×20
140	7.5×15	7.5×20	7.5×20	10×20
175	10×15	7.5×20	10×20	10×25
215	10×15	10×20	10×25	—

Несколько правил по креплению стропил к мауэрлату

Правильное, качественное крепление стропил к мауэрлату выполнить непросто – оно зависит от множества факторов:

· Точность установки мауэрлата в горизонтальное положение. Причём в полной мере это касается лишь обрезного пиломатериала – бруса и досок. Если в работе сруб из неоцилиндрованного, а лишь ошкуренного, либо строганого бревна – верх мауэрлата никогда не будет в горизонте, так как комель и вершина брёвен всегда разного диаметра.

· В любом случае, важно правильно оценить погрешность и принять решение о способах крепления.

· При условии, когда мауэрлат выполнен из массивного бруса или бревна, с него допускается выбрать незначительное количество древесины, чтоб обеспечить качественное примыкание стропила.

· Само стропило не рекомендуется зарубать боле чем на треть ширины.

· Необходимо дублирование фиксации элементов. То есть кроме подгонки плотной посадки обязательно крепление скобой, деревянными накладками, стальными накладками, либо уголками.

· Значительно облегчает сборку приведение к общим стандартам – это обеспечение одинакового исходного положения для элементов конструкции, в нашем случае – стропильных ног. После этого возможна полная шаблонизация всех составляющих, а это единообразный запил стропил к мауэрлату, и общие размеры всех конструктивных элементов.

· Крепление металла к дереву по возможности выполнять через гидроизолирующую подложку.

· Использовать только некалёные, качественные саморезы, гвозди с насечкой необходимой длины, обеспечивающие прочное крепление досок между собой, варианты с обычными – «чёрными» саморезами по дереву нужно оставить.

При этом до начала постройки немаловажно определиться – будет ли пространство жилым. От этого зависит масса конструктивных решений. Например, как крепить обрешетку к стропилам – хотя это уже несколько запоздалая стадия, многие из них требуют реализации гораздо раньше.

Видео: несколько примеров крепления стропил к мауэрлату

Кроме теоретической подготовки, пониманию процессов хорошо помогают наглядные примеры – просмотр реализации конструктива крыши более опытными людьми, с пояснениями, комментариями по ходу работы, сравнениями и анализом конкретных результатов. Для этого нами подготовлено подробное видео, пошагово объясняющее, как крепить стропила к мауэрлату.

Mastering Roof Inspections: Roof Framing, Part 2

by Kenton Shepard and Nick Gromicko, CMI®



, как распознать надлежащие и ненадлежащие условия при осмотре крутых скатов жилых крыш. Эта серия охватывает каркас крыши, кровельные материалы, чердак и условия, влияющие на кровельные материалы и компоненты, включая ветер и град.



МЕТАЛЛИЧЕСКИЕ СОЕДИНЕНИЯ И КРЕПЕЖ

Стропила могут быть соединены металлическими скобами или просто прибиты к коньку. Стропила с одной стороны конька будут прибиты через конек, и эти гвозди будут скрыты за противоположными стропилами. Противоположные стропила будут прибиты гвоздями. Правильный график забивания стропил с забивкой в ​​носке – три гвоздя с одной стороны и два с другой.

В каркасе крыши есть много мест, где элементы каркаса соединяются. Требования к этим соединениям менялись с годами, но основные дефекты все же можно выявить.

Инженеры-строители должны рассчитать нагрузки на соединения между элементами каркаса и указать оборудование, которое будет поддерживать эти нагрузки. Крепеж — это то, что прикрепляет металлические соединители к элементам деревянного каркаса. Для обеспечения безопасных соединений необходимо использовать крепежные детали из соответствующего металлического сплава и надлежащего минимального диаметра и длины.

Когда рабочий использует кровельный гвоздь вместо подвесного гвоздя для соединения конструкции, это соединение будет намного слабее, поскольку кровельные гвозди слабее подвесных. Кровельные гвозди предназначены для закрепления кровельных материалов от подъема, а не для поддержки структурной нагрузки.

Если используются крепежные детали недостаточной прочности, соединение может не получиться.

Отказ крепежа

Крепеж может выйти из строя одним из двух способов: отрывом или сдвигом.

Извлечение просто означает, что застежка выдвигается. Когда извлечение вызывает отказ, сила, вызывающая отказ, параллельна стержню крепежной детали.

Сдвиг Разрушение вызвано силой, перпендикулярной оси крепежного изделия. Застежка гнется и ломается как будто ее срезали гильотиной.

Важно, чтобы вы могли определить правильный крепеж. Все нижеперечисленные допустимы, но наиболее часто используемые допустимые гвозди — это 16-пенсовые (16d) гвозди с шашечной головкой или подвесные гвозди № 8d и № 10d. Из двух 10d, показанных на фотографиях ниже, первый оцинкован, а второй не оцинкован.



Хотя любой гвоздь с номером, вбитым в головку, является приемлемым, не все допустимые гвозди пронумерованы, поэтому внимательно смотрите. Приемлемые гвозди, как правило, имеют более толстые головки.

Это примеры гвоздей, НЕ ПРИЕМЛЕМЫХ для использования с металлическими соединителями. Обнаружение установленного 8-пенсового грузила с квадратной головкой является особенно частым дефектом

Чиновники строительного отдела часто проходят мимо конструкций, в которых многие соединители были скреплены 8-пенсовыми грузилами с виниловым покрытием, но они не должны были. Восьмипенсовые грузила с виниловым покрытием, используемые с металлическими соединителями, являются дефектным монтажом. Так много соединителей было установлено с 8-пенсовыми грузилами с виниловым покрытием, и чиновники строительного департамента не назвали их нарушением, что вам не следует рекомендовать замену, если вы не найдете их на тяжелых стальных соединителях. Вместо этого порекомендуйте оценку инженеру-строителю, и пусть он будет тем, кто вонзит лом в спицы сделки. Он также может сказать, что все в порядке, но вы должны переложить ответственность на инженера.



**************************************************** ****

Узнайте, как освоить осмотр крыши от начала до конца, прочитав всю серию InterNACHI: Освоение осмотра крыши.



Освоение инспекции кровли: каркас крыши, часть 1 и каркас крыши, часть 3

Пройдите бесплатный онлайн-курс InterNACHI по инспекции кровли.

Типы кровельного покрытия

Осмотр кровельного покрытия

Системы защиты от падения

Кровля (ориентировано на потребителя)

Другие подобные статьи об инспекциях

Каркас. Как скрепить стропила сарая на пике?

Задавать вопрос

спросил 2 года, 2 месяца назад

Изменено 2 года, 2 месяца назад

Просмотрено 2к раз

Я обрамляю крышу сарая 8×10 с навесом чердака:

В плане, которому я следую, нет коньковой балки и коньковой доски, и мне предписывается «привинтить или прибить стропила к вершине», что кажется немного расплывчато/недостаточно для меня. Вот фото с плана:

Стропила будут крепиться к балкам чердака, но мне интересно, как именно я должен скрепить их между собой на пике. Я подумывал о фанерных косынках или металлических решетчатых пластинах — я хочу максимально увеличить пространство над головой на чердаке, поэтому они должны быть довольно маленькими. Поскольку большинство стропил связаны друг с другом на высоте потолка (из-за чердачных балок), я сначала подумал, что мне нужно просто соединить их неструктурным способом, который имитирует то, что будет делать коньковая доска (в основном, выравнивание). Тем не менее, я немного беспокоюсь из-за крутого уклона (16-12), особенно после того, как узнал, что после 12-12 вместо коньковой доски следует использовать коньковый брус. Я бы предпочел не добавлять коньковую балку (или коньковую доску, если уж на то пошло).

Там, где я строю, около 2 недель в году идет снег и много дождя. Подъемные ветры вызывают беспокойство, поскольку строение находится на вершине холма.

Как безопасно скрепить стропила на пике без ущерба для высоты?

• каркас
• крыша
• навес

6

Я построил себе несколько сараев без стропил и хомутов. Они оба имеют ширину 10 футов и прочно стоят на крыше. Я использовал косынки OSB 1/2″, скрепленные строительным клеем и шурупами 1½»:

Тот факт, что у вас крутой скат крыши, вас не беспокоит. На самом деле, он снижает нагрузку на косынки. Я бы сделал косынки высотой около 12-16 дюймов. Это не должно существенно уменьшить пространство над головой, так как люди все равно редко ходят, согнув голову в маленький треугольник.

Блокировка не требуется, так как относительные углы плоскостей крыши уменьшают нагрузку на конек, а обшивка толщиной 1/2 дюйма будет работать нормально. Во многих десятках домов, которые я построил с крышами из OSB, не требовалось и не требовалось блокирование.

1

Во-первых, у меня есть очень похожий сарай — в основном точно такой же, но я просто закрыл часть выступа.
