Расчет мощности и размеров радиаторов отопления
Мы расскажем как подобрать мощность и размеры радиатора отопления для своей квартиры в целом, и для каждой конкретной комнаты (помещения).
Расчет мощности радиатора
Основные значения которые необходимо нам иметь, это квадратура помещения. Правильно считать мощность на каждую отдельную комнату, в следствии чего мы как результат получим итоговую цифру по квартире или жилому дому, офису и др.
Основной параметр который стоит учитывает при расчете мощности — это площадь помещения.
Можно конечно сказать, что есть еще и другие параметры, такие как утепление, толщина стен, кол-во оконным проемов, но мы их не будет учитывать, так как у нас не научный доклад. Мы возьмем эти обстоятелства по умолчанию, согласно стандартов. А стандарт заключается в том, что необходимая мощность на 1 м.кв. это 100 Вт.
На 1 м.кв. помещения — необходимо 80-100 Вт мощности отопительного прибора.
Когда вы знаете какая мощность радиатора вам необходима, например представим что у вас комната 17 м.
кв. — это 1700 Вт. Дальше нам необходимо подобрать конкретный радиатор, определенных размеров. Но радиаторы имеют широкий ассортимент по размерам, высокие, низкие, узкие и длинные. Какой же нам выбрать?
Таблица: расчет мощности радиаторов по площади помещения
Мы должны знать габариты (размеры) ниши под батарею отопления. Это ширина и высота подоконника или оконного проема.
Расчет мощности стального радиатора
К примеру в нашей комнате 17 м.кв. окно 1500 по длине, со стандартной высотой подоконника 800 мм. Соответственно мы понимаем, что нам нужен радиатор в пределах 1500 по длине и до 500 мм. по высоте, так как еще необходимы зазоры снизу и сверху для правильной циркуляции воздуха. Подробнее про установку радиаторов в нашей статье.
Мы можем просмотреть средние данные по мощности стальных радиаторов отопления
Таблица: расчет мощности стальных радиаторов
Пример: расчет мощности стального радиатора
Заходим в раздел стальные радиаторы и начинаем фильтровать необходимы размер.
Мы знаем что нам необходим радиатор с теплоотдачей 1700 Вт, высотой 500 мм. длиной 1400 мм., а так же знаем что у нас трубы из пола, соответственно радиатор с нижним подключением. Начинаем выбирать…
- Высота: 500 мм.
- Длина: 1400 мм.
- Подключение: Нижнее
- Теплоотдача: Ставим диапазон 1600 — 1800
Далее вы вибираете понравившийся радиатор, заходите в него и сразу видите какой размер и какая теплоотдача у данной модели.
Вот мы получили радиатор который нам подходит, и сразу видим его параметры и цену.
Конечно можно попытаться изменить габариты радиатора, например сделать более низкий Высота 300 м., но это надо чем то компенсировать, к примеру типом радиатора, выьрать не 21 тип, а 22. Вот таким образом с помощью нашего сайта вы можете подбирать нужные радиаторы отопления по размерам и мощности.
как рассчитать параметры стальных приборов, таблица, видео и фото
Статьи
Как рассчитать мощность радиатора отопления для помещения с известными параметрами? Всегда ли заявленная производителем мощность отопительного прибора соответствует реальной? Могут ли какие-то факторы повлиять на эффективность работы приборов? Давайте разбираться.
Оптимальный подбор мощности батарей снизит расходы на отопление.
Потребность в тепле
Расчет мощности радиаторов отопления в квартире может выполняться:
- В помещениях со стандартной для многоквартирных домов высотой потолков (2,5 — 2,7 м) — по площади помещения, которое мы собираемся отапливать;
- При большей высоте потолков — по отапливаемому объему.
Кроме того: для достижения максимальной точности результата нужно учесть ряд дополнительных факторов.
В их число входит количество окон, структура остекления, расположение квартиры в доме (в середине или на периферии здания), толщина стен и климатическая зона.
Расчет по площади
Простейшая схема расчета по площади выглядит так:
- На 1 м2 площади в проект закладывается 0,1 киловатт тепловой мощности;
На сайтах производителей отопительного оборудования можно встретить калькулятор расчета мощности радиатора отопления, использующий именно такой алгоритм.
- В климатических зонах с холодным или жарким климатом используется коэффициент поправки. Теплопотери через ограждающие конструкции линейно зависят от разницы температур с улицей.
Вот значения коэффициента для разных значений средней температуры наиболее холодного месяца зимы:
| Средняя температура января, С | Коэффициент |
| 0 и выше | 0,8 |
| -15 | 1,2 |
| -30 | 1,6 |
| -40 | 2 |
Так, для квартиры площадью 70 м2 в Якутске (средняя температура января -38,6 С) понадобится 70*100*2=14000 ватт тепла.
Зима в Якутске.
Схема проста, но полностью игнорирует ряд перечисленных дополнительных факторов. Они учтены в алгоритме расчета тепловой мощности по объему.
Расчет по объему
Как посчитать мощность радиатора при известном объеме квартиры?
- На кубометр объема берется 40 ватт тепловой мощности;
- Для граничащих с улицей комнат используется коэффициент 1,2, для крайних этажей — 1,3;
- На каждое окно добавляется 100 ватт;
- Используется уже приведенный в таблице выше региональный коэффициент.
Уточним данные предыдущей расчетной задачи: квартира площадью 70 м2 имеет потолки высотой 3,2 метра и 4 окна; она расположена в центре здания на первом этаже.
- Объем квартиры равен 70*3,2=224 м3. Базовая тепловая мощность — 224*40=8960 ватт.
- Первый этаж заставит нас использовать коэффициент 1,3: 8960*1,3=11648 ватт.
- Окна увеличат и без того немалую потребность в тепле: 11648+(5*100)=12148 ватт.
- Наконец, бодрящий 60-градусный морозец января тоже внесет свои коррективы: 12148*2=24296. Нетрудно заметить, что разница с первой методикой расчета весьма внушительна.
Расчет по объему и степени утепления
Предыдущая схема хороша всем, кроме одного: она применима лишь для стандартного, соответствующего действующим СНиП утепления наружных стен здания. Что делать, если оно существенно лучше или хуже?
Многоквартирные дома все чаще снабжаются утепленными фасадами.
В этом случае инструкция по расчету сводится к использованию формулы Q=V*Dt*k/860.
В ней:
- V — кубатура помещения;
- Dt — разность показаний термометра в квартире и на улице;
Заметьте: в качестве уличной температуры берется средняя температура самой холодной пятидневки.
- k — очередной коэффициент, зависящий от степени утепления здания.
| Описание утепления | K |
| Пенопластовая или минерально-ватная шуба, энергосберегающие стеклопакеты | 0,6-0,9 |
| Кирпичные или каменные стены толщиной от 50 мм, однокамерные стеклопакеты | 1-1,9 |
| Тонкая стеновая кладка (в кирпич), одинарное остекление | 2-2,9 |
| Отсутствие утепления (промышленные здания) | 3-4 |
В промышленных условиях утеплению редко уделяют серьезное внимание.
Давайте еще раз своими руками вычислим потребность в тепле для нашей квартиры в Якутске, использовав новые вводные:
- Средний минимум января — -41,5 С;
- Дом утеплен снаружи и снабжен тройными стеклопакетами (k=0,8). Все новые дома в Якутии соответствуют этому описанию.
Все новые дома в Якутии соответствуют этому описанию.Объем квартиры мы вычислили ранее, он равен 224 м3. Dt при температуре в помещении +22 С примет значение 22 — (-41,5) = 63,5 С.
Согласно приведенной нами формуле, Q=224*63,5*0,8/860=13,2 КВт.
Мощность прибора
Как рассчитать мощность стального радиатора отопления или алюминиевой секционной батареи?
- Для конвекторов, панельных радиаторов и прочих цельных изделий сложной формы можно лишь положиться на документацию производителя. Характеристики приборов всегда присутствуют как минимум на его официальном сайте.
Таблица расчета мощности стальных радиаторов отопления Kermi в зависимости от их линейных размеров.

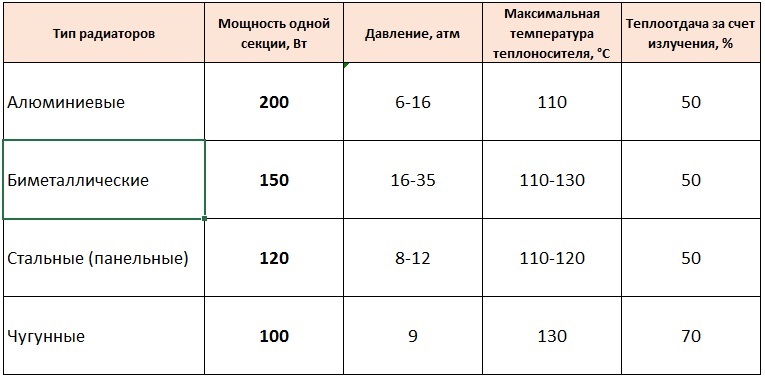

- Для секционных приборов, помимо тех же данных, можно ориентироваться на следующие значения:
| Материал радиатора | Тепловой поток, Вт/секция |
| Чугун | 160 |
| Биметалл (сталь+алюминий) | 180 |
| Алюминий | 200 |
Расчет мощности стальных радиаторов отопления из стальных труб (горизонтальных регистров) может быть выполнен по следующему алгоритму:
- Теплоотдача первой секции (нижней трубы) в ваттах равна D*L*Dt*36,5, где D -наружный диаметр секции, L — ее длина, а Dt — дельта температур между поверхностью прибора и воздухом в комнате.
Внимание: все величины вводятся в единицах СИ; в частности, диаметр переводится в метры.
- Теплоотдача последующих секций рассчитывается с коэффициентом 0,9, поскольку они находятся в теплом восходящем потоке воздуха.
Так, для четырехсекционного прибора с диаметром секции 108 мм и длиной 4 метра при +20 в помещении и +80 на поверхности регистра теплоотдача будет равной 0,108*4*(80-20)*36,5+0,108*4*(80-20)*36,5*0,9*3=946+2554=3500 (с округлением) ватт.
На фото — четырехсекционный отопительный регистр.
Любопытно: при одинаковых габаритных размерах стальной регистр отдает гораздо меньше тепла, чем алюминиевый или биметаллический радиатор.
В этих приборах привлекательна прежде всего невысокая цена : в качестве материала для их изготовления используются недорогие ВГП трубы.
Ограничивающие факторы
В ряде случаев реальная мощность отопительных приборов оказывается заметно меньше паспортной.
Что может стать причиной уменьшения эффективности?
- Уменьшение разницы температур с воздухом. Производители указывают характеристики приборов для Dt=70 С; при охлаждении теплоносителя или нагреве воздуха в комнате эффективная мощность будет уменьшатся.
- Ошибка в выборе схемы подключения. При небольшой (до 10 секций) длине прибора стоит предпочесть боковое подключение; при большем количестве секций — диагональное или «снизу вниз».
- Ограничение конвекции. Разнообразные экраны, ниши и короба способны уменьшить теплоотдачу на 15 — 30%.
Декоративные экраны препятствуют естественной конвекции теплого воздуха.
Заключение
Надеемся, что приведенные схемы расчетов помогут читателю спроектировать эффективное отопление для собственной квартиры. Дополнительную тематическую информацию можно обнаружить в видео в этой статье.
Поделитесь:
Статьи по теме
Все материалы по теме
КалькуляторБТЕ отопления – сколько БТЕ на квадратный фут мне нужно?
Сколько БТЕ необходимо для обогрева 1000 кв. футов? Сколько квадратных футов отапливает 30 000 БТЕ? Вы можете получить более точные ответы с помощью нашего калькулятора отопления BTU.
Наша цель – помочь вам определить размер печи/нагревателя, соответствующий вашим потребностям в отоплении. Он основан на необходимом количестве тепловых БТЕ на квадратный фут для большинства домов и вашего климата.
Наш калькулятор БТЕ отопления учитывает эти очень важные факторы, поэтому, например, если у вас есть вопрос типа «сколько БТЕ мне нужно, чтобы тепло 1500 квадратных футов ? Быстрый ответ: 60 000–80 000 БТЕ в зависимости от различных климатических зон.
Практическое правило для отопления в БТЕ на квадратный фут сильно различается в зависимости от вашего климата и размера дома или помещения, которое вы хотите отапливать.
Навигация по содержимому
- Сколько БТЕ отопления на квадратный фут мне нужно?
- Калькулятор БТЕ отопления
- Калькулятор БТЕ отопления
- Рассчитайте необходимые БТЕ отопления в четыре простых шага.
- Таблица рекомендуемых тепловых БТЕ на квадратный фут
- Сколько квадратных футов будет от 4000 до 80000 БТЕ тепла?
- БТЕ: определение и рейтинги
- Сколько БТЕ производят печи? Стандартные котлы?
- Как насчет дровяных печей/котлов и комбинированных котлов?
Сколько БТЕ отопления на квадратный фут мне нужно?
Это важный вопрос, на который нужно получить правильный ответ. Слишком маленькая печь или обогреватель не смогут адекватно обогреть ваш дом в самые холодные зимние дни. Комнаты, расположенные дальше всего от обогревателя, могут стать неприятно прохладными местами в вашем доме.
Слишком большая печь приведет к трате энергии и созданию теплых пятен на решетках рядом с печью до окончания цикла.
Общепринятое правило обогрева БТЕ на квадратный фут колеблется от 30 БТЕ до 60 БТЕ на квадратный фут. Это большая разница, поскольку одна печь в два раза больше другой, поэтому факторы размера обсуждаются, чтобы помочь вам сузить правильные БТЕ, необходимые для вашего дома.
Этот список показывает тепловых БТЕ на квадратный фут взят из нашего полного руководства PickHVAC Furnace:
- Зоны 1 и 2 (горячие): 30-35 БТЕ/кв. футов
- Зона 3 (теплая): 35-40 БТЕ/кв. футов
- Зона 4 (умеренная): 45 БТЕ/кв. футов
- Зона 5 (холодная): 50 БТЕ/кв. футов
- Зона 6 (холодная): 55 БТЕ/кв. футов
- Зона 7 (очень холодная): 60 БТЕ/кв. ft.
Зоны показаны на карте ниже. Существуют и другие факторы, помимо климата, и они используются в нашем калькуляторе BTU отопления ниже, чтобы предоставить вам наиболее точную информацию.
Пример: С помощью обогревателя мощностью 75 000 БТЕ вы можете обогреть дом площадью 2 500 кв.
футов во Флориде. Если вы живете в Нью-Йорке, печь мощностью 75 000 БТЕ может обогреть только дом площадью 1500 кв. футов.
Калькулятор BTU отопления
Хорошо, ниже приведена дополнительная информация.
Давайте начнем с этой очень полезной карты. Он был разработан Международным советом по кодексам / Международным кодексом энергосбережения и принят Управлением по энергоэффективности и возобновляемым источникам энергии Министерства энергетики США.
Упомянем, чтобы представить его как точный и очень полезный для наших целей.
Калькулятор BTU отопления
См. местную стоимость |
Рассчитайте количество БТЕ, необходимое для отопления, за четыре простых шага.
1. Климатическая зона: Найдите свое местоположение на карте. Совет для профессионалов: Если вы находитесь на границе между зонами или рядом с ней, выберите зону с большим номером/холоднее.
2. Площадь дома: Введите площадь вашего дома. Если вы этого не знаете, информацию можно найти на чертеже или чертеже дома, в закрывающих документах и т.п. Если у вас их нет, самый простой способ определить это — измерить прямоугольники в вашем доме — умножив ширину на длину для каждого, если их больше одного, — и сложив их суммы.
3. Изоляция: Есть два ключа к изоляции – Насколько хорошо ваш дом герметизирован, а также тип и толщина изоляции. С точки зрения герметичности, снаружи ваш дом покрыт пленкой, как Tyvek? Его еще называют пароизоляционным. Теперь это код, поэтому, если в вашем доме его нет, при следующей замене сайдинга необходимо будет установить пароизоляцию/пленку.
Окна и двери новые и в хорошем состоянии? Если вы ответили «да» на вопросы об обертывании дома и окнах/дверях, выберите «Хорошо» или «Средне» в поле «Изоляция». Если вы не знаете, если ваш дом старый и не был реконструирован, или если вы чувствуете сквозняки вокруг окон и дверей, выберите «Плохо».
Совет по экономии денег: Добавление теплоизоляции чердака к чердаку, который недостаточно изолирован, — это лучший способ № 1 снизить счета за отопление и получить максимальную отдачу от инвестиций. На самом деле, престижный ежегодный обзор журнала Remodeling Magazine постоянно показывает, что изоляция чердака имеет от 105% до почти 120% возврата инвестиций (затраты по сравнению с ценностью). Другими словами, потраченные деньги будут быстро возвращены за счет снижения счетов за электроэнергию.
На изображении ниже показано, какой должна быть теплоизоляция чердака в вашем доме.
4. Воздействие солнца: Климат и деревья вокруг вашего дома учитываются в этой ячейке. Если ваш дом окружен высокими деревьями, которые затеняют стены и крышу — а таких мало — выберите Сильно затененный. Большинство домов в этом отношении либо средние, либо очень солнечные.
Но « Очень солнечно » означает совсем другое в Денвере (245 солнечных дней), чем в Портленде, штат Орегон (142 солнечных дня), даже если вокруг дома нет тенистых деревьев.
Поэтому рассмотрим карту ниже. Чем глубже цвет, тем солнечнее климат. В Миннесоте дом без тени, например, по-прежнему считается средним для пребывания на солнце.
Сделайте свой выбор и введите данные для каждого поля, и пусть калькулятор BTU отопления сделает всю работу.
Вот пример использования приведенного выше калькулятора:
Допустим, у вас есть двухэтажный дом площадью 2500 кв. футов в Чикаго. Ваш дом построен в 2005 году с «хорошей теплоизоляцией». Вы должны выбрать «Среднее воздействие солнца» и «Зона 5» на основе карты климатической зоны и карты воздействия солнца.
После того, как вы введете все данные, вы получите 90 000 БТЕ из калькулятора.
Таблица рекомендуемых БТЕ отопления на квадратный фут
Эта таблица начинается с малого – размер обогревателя, а не размер печи – и переходит к домам в категории от среднего до большого размера. Вы можете использовать его, чтобы ответить на общие вопросы, такие как:
- Сколько БТЕ на 600 кв. футов? Это около 30 000 БТЕ.
- Сколько БТЕ мне нужно для обогрева 1500 квадратных футов? Это 70 000–80 000 БТЕ.
- Печь какого размера для обогрева 2000 квадратных футов? Вам нужна печь на 90 000-110 000 БТЕ.
- Сколько БТЕ мне нужно для обогрева 3000 квадратных футов? Печь на 150 000+ БТЕ является лучшим вариантом.
футов? Это около 30 000 БТЕ.| Размер помещения/площади | Теплопроизводительность (БТЕ) | Примеры |
|---|---|---|
| 100 кв. футов | 4 000–6 000 БТЕ | Комната 10×10, комната 10×12, небольшой кабинет или офис |
| 200 кв. футов | 9,000-11,000 BTU | Комната 10×20, Комната 12×12, Комната 15×15 |
| 300 кв. футов | 12 000–16 000 БТЕ | Экономичная квартира. Гараж 12×24 |
| 400 кв. футов | 18 000–22 000 БТЕ | Комната 20×20 или гараж |
500 кв. футов | 22 000-27 000 БТЕ | Студия/двухкомнатная квартира, Крошечный дом |
| 600 кв. футов | 27 000–33 000 BTU | Комната 20×30, гараж 24×24 |
| 700 кв. футов | 31 000–38 000 БТЕ | Гараж 24×30, таунхаус с 1 или 2 спальнями |
| 750 кв. футов | 34 000–41 000 BTU | Гараж 26×30, таунхаус с 1 или 2 спальнями |
| 800 кв. футов | 36 000–44 000 БТЕ | Небольшой дом, квартира с 2–3 спальнями |
| 900 кв. футов | 40 000–49 000 BTU | Гараж 30×30 |
| 1000 кв. футов | 45 000–55 000 БТЕ | Небольшой дом, квартира с 2–3 спальнями |
| 1 200 кв. футов | 55 000–65 000 BTU | Гараж 30×40, таунхаус с 3 спальнями |
| 1300 кв. футов | 59 000–71 000 БТЕ | Маленький/средний дом, большая квартира |
1400 кв. футов | 63 000–77 000 БТЕ | Маленький/средний дом, большой таунхаус |
| 1 500 кв. футов | 68 000–82 000 БТЕ | Гараж 40×40, средний дом |
| 1600 кв. футов | 72 000–88 000 БТЕ | Средний дом, большой таунхаус или пристройка к дому |
| 1700 кв. футов | 77 000–93 000 БТЕ | Средний дом, большой таунхаус или квартира |
| 1 800 кв. футов | 81 000–99 000 БТЕ | Средний дом, большой таунхаус или квартира |
| 2 000 кв. футов | 90 000–110 000 БТЕ | Средний дом, большой таунхаус, гостевой дом |
| 2 200 кв. футов | 100 000-120 000 БТЕ | Обычный дом, 4-комнатная квартира |
| 2400 кв. футов | 108 000–132 000 БТЕ | Дом от среднего до большого, очень большой таунхаус |
| 2 500 кв. футов | 113 000–137 000 БТЕ | Дом от среднего до большого, очень большой таунхаус |
3 000 кв. футов | 135 000–165 000 БТЕ | Большой дом, одна зона в очень большом доме |
В какой-то момент, в зависимости от климата, вам придется задуматься о более чем одном отопительном устройстве – печи, котле, тепловом насосе и т. д. для вашего дома. Вы все еще можете использовать эту диаграмму для очень больших домов, учитывая размер зон в вашем доме.
Например, если площадь спальни и офиса составляет 1800 квадратных футов, а жилой площади и кухни — 2400 квадратных футов, сложите рекомендуемые БТЕ для каждой из них. Вам потребуется от 180 000 до 280 000 БТЕ для вашего дома в зависимости от климата и факторов дома, учитываемых в калькуляторе.
Совет: Для небольших комнат/зон/квартир еще одним действительно хорошим вариантом является сплит-тепловой насос без воздуховодов. Они эффективны и имеют потенциально более низкие затраты на установку, чем печи.
Сколько квадратных футов будет от 4000 до 80000 БТЕ тепла?
Если вы уже купили обогреватель или печь определенного размера и хотите узнать площадь, которую он может обогревать, вот быстрые ответы:
(умеренный климат)
(холодный климат)
футов
футовНапример, обогреватель мощностью 30 000 БТЕ может обогреть 1000 квадратных футов во Флориде, которая находится в жарком климате. Вы можете обогреть только 600 квадратных футов, если вы живете в холодном климате.
В большинстве районов 40 000 БТЕ могут обогреть 800 квадратных футов. Но если вы живете на самом юге, он может обогреть более 1000 кв. футов. по Фаренгейту. Полное название – британская тепловая единица.
Это точное измерение, которое можно применить к большинству отопительного оборудования. Правильная оценка — БТЕ/час, или БТЕ/ч, , что означает, сколько тепла вырабатывает оборудование за один час постоянной работы.
Печи редко работают в течение часа подряд, но так они оцениваются.
Знаете ли вы? Рейтинги BTU также используются для кондиционирования воздуха. Очевидно, что рейтинг кондиционеров определяется не количеством тепла, которое создает оборудование, а количеством тепла, которое оно отводит из помещения каждый час.
А для тепловых насосов он такой же, как и для кондиционеров – количество тепла, перемещаемого снаружи внутрь при обогреве.
Наш гид Сколько BTU мне нужно для кондиционера? объясняет, как БТЕ относятся к кондиционерам и, в некоторой степени, к тепловым насосам.
Сколько БТЕ производят печи? Стандартные котлы?
Широкий ассортимент. Самые маленькие газовые печи начинаются примерно с 30 000 БТЕ в час или БТЕ/ч.
В то время как БТЕ/ч, сколько БТЕ тепла блок может произвести за один час, является технической спецификацией, большинство отопительного оборудования, такого как пропановые, жидкотопливные и газовые печи, оцениваются просто в БТЕ или БТЕ.
Наиболее распространенные размеры примерно от 70 000 до 120 000 БТЕ/ч.
Крупнейшие газовые печи производят около 140 000 БТЕ/ч.
Масляные печи имеют несколько иной диапазон от примерно 60 000 до 160 000 БТЕ/ч.
Как насчет дровяных печей/котлов и комбинированных котлов?
Оба этих типа отопительного оборудования обеспечивают как горячую воду для отопления, так и воду, используемую для нагрева воды в баке для горячей воды. Вторая половина этого предложения — полный рот — комбинированные котлы на дровах нагревают воду — но эта горячая вода не течет прямо в ваши трубы горячего водоснабжения. Вместо этого она циркулирует по трубе в вашем резервуаре для горячей воды, чтобы обеспечить вас так называемой «бытовой» горячей водой.
Этот тип отопительного оборудования становится все популярнее, особенно там, где есть бесплатная или дешевая древесина. См. наши обзоры дровяных печей / котлов и руководство по покупке для получения подробной информации.
Написано Рене Лангер
Рене проработал 10 лет в сфере HVAC и сейчас является старшим специалистом по комфорту в PICKHVAC. Он имеет степень младшего специалиста по HVAC колледжа Lone Star и сертификаты EPA и R-410A.
Расчет нагревателя | STEGO, Inc.
Всего за четыре шага вы можете определить мощность нагрева, необходимую для вашего применения. В дополнение к температуре окружающей среды вы также можете добавить в этот расчет значения влажности — в зависимости от того, должна ли поддерживаться минимальная температура или не должен превышаться определенный уровень влажности. Если вам нужна дополнительная помощь, пожалуйста, свяжитесь с нами по телефону или по электронной почте, и мы будем рады помочь.
для контакта
- Корпус
- Положение корпуса
- Постоянная существующая мощность нагрева
- Климат
- Результат
Единицы длины:
Метрическая система (м, мм и т.
д.) Британская система/США (дюймы, футы и т. д.)
Единица измерения температуры:
CelsiusFahrenheit
| Н (высота) | мм | ||
| Ш (Ширина) | мм | ||
| D (Глубина) | мм |
| ВнутреннийНаружный |
Единицы длины: Метрическая система (м, мм и т. д.) Британская система/США (дюймы, футы и т. д.) Единица измерения температуры: Цельсия по Фаренгейту
4. Положение корпуса| Отдельный отдельно стоящий корпус | Отдельностоящий корпус, торцевой блок | Отдельностоящий корпус, центральный блок |
| Настенный одинарный корпус | Настенный корпус, торцевой блок | Настенный корпус, центральный блок |
| Наземный одиночный корпус | Наземный корпус, торцевой блок | Наземный корпус, центральный блок |
| Наземный и настенный одиночный корпус | Наземный и настенный корпус, торцевой блок | Наземный и настенный корпус, центральный блок |
Единицы длины:
Метрическая система (м, мм и т.
д.) Британская система/США (дюймы, футы и т. д.)
Единица измерения температуры:
CelsiusFahrenheit
Необходимо учитывать существующую мощность нагрева всех постоянно работающих установленных компонентов (например, трансформаторов, реле, полупроводников, сборных шин и т. д.).
Непрерывная существующая мощность нагреваЕдиницы длины: Метрическая система (м, мм и т. д.) Британская система/США (дюймы, футы и т. д.) Единица измерения температуры:
Цельсия по Фаренгейту 6. КлиматНаши нагреватели и тепловентиляторы не только помогают предотвратить низкие температуры в вашем оборудовании, но и помогают избежать образования конденсата. Пожалуйста, введите следующую информацию в зависимости от того, как вы будете использовать наш нагреватель или тепловентилятор в своем корпусе — будет ли использоваться нагреватель
для поддержания минимальной температуры внутри корпуса и предотвращения низких температур
| Самая низкая температура окружающей среды | °С | |
| Желаемая минимальная температура внутри корпуса | °С | |
| (самая низкая температура внутри корпуса, обеспечивающая правильную работу всего оборудования внутри корпуса) | ||
| Разность температур | К | |
для поддержания определенного уровня влажности в шкафу во избежание образования конденсата
| Самая высокая температура окружающей среды | °С | |
| Самая высокая влажность окружающей среды (RH) | % | |
| Желаемая влажность внутри корпуса (RH) (рекомендуется макс.  65%) | % | |
| Высота (над уровнем моря) макс. 2000 м или макс. 6500 ф | 0 — 99100 — 299300 — 499500 — 699700 — 899900 — 12491250 — 17491750 — 2000 | м |
оба
7. Результат| Размеры корпуса | |
| Площадь поверхности корпуса Площадь поверхности корпуса является результатом размеров корпуса, а также положения корпуса, которое было принято в соответствии с формулой VDE 0660, часть 500. | |
| Коэффициент теплопередачи | |
| Место установки | |
| Положение корпуса | |
| Постоянная существующая тепловая мощность | |
| Самая низкая температура окружающей среды | |
| Желаемая минимальная температура внутри корпуса | |
| Разница температур | |
| Самая высокая температура окружающей среды | |
| Самая высокая влажность окружающей среды (RH) | |
| Желаемая влажность внутри корпуса (RH) (рекомендуется макс.  65%) | |
| Высота (над уровнем моря) макс. 2000 м или макс. 6500 ф | |
| Требуемая мощность нагрева |
Нагреватели СТЕГО
Программа вентиляторов с фильтром STEGO
Требуемая мощность нагрева также может быть достигнута с помощью комбинации нагревателей и/или тепловентиляторов.
На основании данных, которые вы ввели в этот расчетный инструмент, ваше приложение не нуждается в обогреве, вместо этого оно должно вентилироваться или охлаждаться. Пожалуйста, проверьте правильность введенных данных и повторите ввод, если необходимо. Пожалуйста, перейдите к нашему расчету охлаждения, если вы хотите определить требуемую производительность вентилятора с фильтром для вашего приложения.
Возможны ошибки и упущения в результатах. STEGO Elektrotechnik GmbH не несет ответственности за точность предоставленных данных. Соответствие расчетной мощности нагрева должно быть проверено пользователем в реальных условиях применения.
| Компания* | |
| Город, штат, почтовый индекс | |
| Страна* | АфганистанАландАлбанияАлжирАмериканское СамоаАндорраАнголаАнгильяАнтарктидаАнтигуа и БарбудаАргентинаАрменияАрубаАвстралияАвстрияАзербайджанБахрейнБангладешБарбадосБеларусьБельгияБелизБенинБермудыБутанБоливияБонэйр, Синт-Эстатиус и СабаБосния и ГерцеговинаБотсванаОстров БувеБразилияB Британские Виргинские островаБрунейБолгарияБуркина-ФасоБурундиКамерунКанадаКанадаКабо-ВердеКаймановы островаЦентральноафриканская РеспубликаЧадЧилиКитайОстров РождестваКокосовые острова (Килинг)КолумбияКоморские островаКонгоКонго-БраззавильОстрова КукаКоста-РикаКот-д’ИвуарХорватияКубаКюрасаоКипрЧехияДанияD джибутиДоминикаДоминиканская РеспубликаЭквадорЕгипетСальвадорЭкваториальная ГвинеяЭритреяЭстонияЭфиопияФолклендские островаФарерские островаФиджиФинляндияФранцияФранцузская ГвианаФранцузская ПолинезияФранцузские Южные ТерриторииГабонГамбияГрузияГерманияГанаГибралтарГрецияГренландияГренадаГваделупаГуамГватемалаГернсиГвинеяГвинея-БиссауГай анаГаити Остров Херд и остров Макдональдс . .ГондурасГонконг САР КитаяВенгрияИсландияИндияИндонезияИранИракИрландияОстров МэнИзраильИталияЯмайкаЯпонияДжерсиИорданияКазахстанКенияКирибатиКувейтКыргызстанЛаосЛатвияЛиванЛесотоЛиберияЛивияЛихтенштейнЛитваЛюксембургМакао САР КитаяМакедонияМадагас автомобильМалавиМалайзияМальдивыМалиМальтаМаршалловы островаМартиникаМавританияМаврикийМайоттаМексикаМикронезияМолдоваМонакоМонголияЧерногорияМонтсерратМароккоМозамбикМьянмаНамибияНауруНепалНидерландыНидерландские Антильские островаНовая КаледонияНовая ЗеландияНикарагуаНигерНигерияНиуэ Остров НорфолкСеверная КореяСеверные Марианские острова НорвегияОманПакистанПалауПалестинаПанамаПапуа-Новая ГвинеяПарагвайПеруФилиппиныОстрова ПиткэрнПольшаПортугалияПуэрто-РикоКатарРеюньонРумынияРоссияРуандаСент-БартельмиСент-Хелена, Вознесение и Трис..Сент-Китс и НевисСент-ЛюсияСент-МартинСент-Пьер и МикелонСент-Винсент и ГренадиныСамоаСан-Марино Сан-Томе и ПринсипиСаудовская АравияСенегалСербияСербия и ЧерногорияСейшелыСьерра-ЛеонеСингапурСент-МартенСловакияСловенияСоломоновы островаСомалиЮжная АфрикаЮжная Джорджия и Южный Санд. .Южная КореяЮжный СуданИспанияШри-ЛанкаСуданСуринамШпицбергенСвазилендШвецияШвейцарияСирияТайваньТаджикистанТанзанияТаиландБагамыТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТунис ТурцияТуркменистанОстрова Теркс и КайкосТувалуУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияСоединенные ШтатыОтдаленные малые острова СШАУругвайВиргинские острова СШАУзбекистанВануатуВатиканВенесуэлаВьетнамУоллис и ФутунаЗападная СахараЙеменЗамбияЗимбабве |
| Имя* | |
| электронная почта* | |
| Телефон/факс | |
| Комментарии | |
| Пожалуйста, порекомендуйте подходящий нагреватель STEGO для моего применения. | |
Настоящим я даю согласие на обработку моих персональных данных для ответа на мой запрос и, в частности, на передачу моего запроса в национальную компанию STEGO, отвечающую за мое местонахождение. |
