Технология укладки водяного теплого пола: Технология монтажа водяного теплого пола

Способы укладки водяного теплого пола своими руками. Улитка, змейка и другие

«Важней всего погода в доме», а её невозможно представить без качественного отопления. Однако не всегда хватает привычных настенных обогревателей, и хочется буквально чувствовать теплоту всем телом. И если носить бабушкины шерстяные носки целый день кажется не лучшим выходом, то почему бы не рассмотреть вариант обогрева самого пола и способы укладки трубы водяного теплого пола?

Содержание

• 1 Что из себя представляет водяной пол?
• 2 Схема укладки улитка или спираль
• 3 Змейка и двойная змейка
• 4 Комбинированный способ укладки труб теплого пола
• 5 Длина укладки трубы
• 6 Выводы

Что из себя представляет водяной пол?

Водяной теплый пол — это система, работающая по принципу большинства отопительных батарей: использование горячей воды, как источника тепла. Схема работы такой системы элементарная — на поверхность устанавливается специальная труба, по которой циркулирует горячая вода. Источником тепла выступает котел. Всю «надпольную» часть системы водяного пола можно аккуратно прикрыть фальшстеной или увести в подсобное помещение.

Мы уже поняли, что водяной пол представляет собой систему труб с циркулирующей теплой водой, уложенных под полом и отдающих тепло по принципу обычной батареи. Теперь можем перейти к главному вопросу.

Завершающим этапом монтажа пирога теплого пола является укладка трубы. На сегодняшний день существуют три схемы укладки труб водяного теплого пола — «улитка», «змейка» и комбинированный.

Схема укладки улитка или спираль

Улитка (спираль) — наиболее популярный, экономный и эффективный с точки зрения энергопередачи способ укладки труб водяного теплого пола.

В улитке мы укладываем трубы, описывая периметр комнаты, начиная с краев, и стремимся к центру, постоянно сокращая радиус, а затем в обратную сторону.

Главное преимущество улитки в том, что тепло равномерно распределяется по носителю, нивелирует теплопотери и предотвращает образование в полу тепловых ям. Еще одним преимуществом данного способа является его длина шага — улитку можно монтировать с шагом от 10 мм и до любого удобного вам размера.

За 18 лет монтажа теплых полов способ улитка зарекомендовал себя, как самый надежный и самый работающий способ. Также стоит отметить, что этот способ укладки трубы водяного теплого пола наименее трудоемкий за счет несильного изгиба трубы. При желании (при очень большом желании) с укладкой может справиться даже один строитель и Вам не придется тратиться на дополнительные рабочие руки.

Более того, улитка универсальна в схеме укладки. Улиткой можно утеплить краевые зоны, например, большие окна, витражи, выходы на веранду, уличную дверь и т. д. И впредь, заходя в комнату с холодной улицы, Вы почувствуете тепло, едва ступив на пол.

Улитка позволяет устроить систему обогрева в помещениях любых площадей и форм. Причем важно понимать, что необязательно делать одну большую улитку на комнату, ничто не мешает сделать несколько витков, например в обход большого дивана или шкафа.

Змейка и двойная змейка

Этот способ укладки труб водяного теплого пола имеет наибольшие теплопотери за счет того, что подача горячей воды осуществляется лишь с одной стороны и теряет всю энергию, доходя до конца схемы. Таким образом, мы имеем горячий пол в одном конце комнаты и постепенное снижение температуры по мере удаления от узла смешивания теплоносителя.

Еще один минус укладки змейкой — трудность монтажа. Изгиб трубы происходит на 180 градусов. Очень часто приходится делать шаг в 200 мм против 10 у улитки. Можно избежать таких больших затрат, сделав кольца на концах петли, но это весьма трудоемко.

Универсальный шаг укладки трубы теплого пола составляет 150 мм, и 100 в краевых зонах (уличные стены).

Температурный перепад в системе змейка можно сократить, сделав двойную змейку. Однако, это не решит проблему трудоемкости укладки труб водяного теплого пола.

Есть так же способ монтажа, который называется двойная змейка.

И если посмотреть на этот способ более внимательно, то можно увидеть, что перепад температуры стал меньше, но монтаж не стал легче.

Мы используем способ укладки труб водяного теплого пола змейкой только для выравнивания смежных зон контуров теплого пола и редко для укладки в санитарных  узлах, где необходимо много обходить разные приборы: унитазы и так далее. И то если сан узел или другое помещение мало. А если помещение квадратов 5-6, то смело монтируется спираль, как на фото.

Самым оптимальным вариантом использования змейки является комбинирование такого способа с другими.  Или, например, сначала Вы отсекаете наружные стены или как еще называют краевую зону, потом укладываете змейку в середину комнаты. При этом получается оптимальное распределение температуры.

Так же как и с улиткой, мы можем обходить необязательные для подогрева места, направляя отопительные трубы в нужное русло.

Комбинированный способ укладки труб теплого пола

Комбинированная схема подразумевает смешение способов укладки теплого пола или их дублирование. Например, два витка улитки или несколько змеек подряд. Если планировка комнаты позволяет, то можно смешивать способы укладки теплого водяного пола. Например, при входе, где подогрев особо не нужен, положить змейку, а в центре помещения, дабы сконцентрировать полезную энергию, расстелить улитку.

А вообще перед самой укладкой труб, мы рекомендуем нарисовать схему водяного теплого пола на плане. Так дальнейший монтаж водяного теплого пола будет даваться проще.

Длина укладки трубы

Немаловажным при раскладке трубы является длина самого контура. Если вы сделаете слишком длинную спираль или змейку, то насос попросту не сможет продавить контур.

Поэтому тут важно соблюдать два правила:

1. Длина одного контура не должна превышать 80-100 метров. Правильно не жесткое. То есть, если вы немногим превысите длину, то это не значит, что все станет плохо. Просто лучше лишний раз этого не делать.
2. Все контуры желательно делать схожими по длине

Для расчета длины следуем следующей таблице:

Диаметр трубы (мм)	Материал трубы	Допустимая длина (метр)
16	металлопластик	80 ÷ 100
18	сшитый полиэтилен	80 ÷ 120
20	металлопластик	120 ÷ 150

Выводы

Прочитав весь материал, мы можем сделать вывод, что схему монтажа теплого водяного пола стоит выбирать исходя из площади конкретного помещения, способа его отопления и бюджета заказчика.

Однако, одно можно сказать точно: монтаж теплого пола улиткой — универсальный и экономный способ обогреть вашу комнату в любом месте и при любой погоде.

Подписывайтесь так же на наш Youtube, группу Вконтакте, Яндекс Дзен. Там много полезного и интересного контента!

Как уложить теплый пол: водяной, электрический

Подогрев пола может быть как основным, так и дополнительным источником тепла. В нашей стране обычно его делают для того, чтобы «ногам было приятно». Ну и в самые суровые морозы, он будет помогать радиаторам. Решить как уложить теплый пол не так и просто. Это не одна технология. Есть минимум пять разных видов нагревателей и различные способы монтажа.

Содержание статьи

• 1 Виды подогрева пола
• 2 Технология укладки водяного теплого пола
  • 2.1 Устройство водяного теплого пола
  • 2.2 Как класть теплый водяной пол: технология укладки
  • 2.3 Достоинства и недостатки
  • 2.4 Водяной теплый пол без стяжки
• 3 Укладка электрического теплого пола: варианты
  • 3.1 Греющий кабель
    • 3.1.1 Определяем длину кабеля и шаг укладки
    • 3.1.2 Особенности монтажа
    • 3.1.3 Достоинства и недостатки
  • 3.2 Кабельные маты — идеальный вариант под плитку
    • 3.2.1 Как уложить теплый пол из кабельных матов: особенности монтажа
    • 3.2.2 Укладка на деревянный пол греющих матов
  • 3.3 Инфракрасная пленка (карбоновый теплый пол)
    • 3.3.1 Как укладывать и с чем использовать
    • 3.3.2 Достоинства и недостатки инфракрасного пленочного пола

Виды подогрева пола

Подогревать пол можно при помощи нескольких носителей тепла:

Это основные технологии, которые используют при монтаже теплого пола. Все они имеют недостатки и достоинства. Каждая имеет свою область применения, где больше всего проявляются ее достоинства и в меньшей степени проявляются недостатки. Перед тем как уложить теплый пол, стоит разобраться с тем, какая технология будет для вашего случая оптимальной.

Технология укладки водяного теплого пола

Если говорят об устройстве подогрева пола, чаще всего имеют в виду именно трубы с теплоносителем, подключенным к отоплению. Но это не одна труба. Это целая система с большим количеством оборудования, которое обеспечивает работоспособность системы.

Примерный состав системы подогрева теплого пола с регулировкой температуры пола в каждом помещении

Устройство водяного теплого пола

Водяной теплый пол — это система гибких полимерных труб, которые уложены в стяжку по определенной схеме и с определенным шагом. Шаг укладки трубы выбирается в зависимости от необходимой тепловой мощности подогрева.

Кроме того, надо учитывать, что при прохождении по трубе температура теплоносителя понижается. И значительно. Это свойство можно использовать: разработать схему так, чтобы более горячий теплоноситель находился у наружных стен. Так недостаток превращается в достоинство.

Укладка водяного теплого пола в стяжку: рациональные схемы с усиленным обогревом наружных стен

Длина трубы ограничена. Зависит она от типа трубы (типа полимера, если быть точнее) и ее сечения, но обычно не может быть больше 70 м. Как правило, на одну комнату требуется более одной петли. Их подключают через специальное устройство — водяной коллектор.

Петли водяного контура теплого пола редко бывают одинаковой длины. И теплоноситель, который протекает по трубам разной длины, остывает неравномерно. Но пол должен быть одной температуры. Поэтому теплоноситель в разные петли должен подаваться с разной скоростью. Для этого на каждую петлю ставят регулирующие термоклапаны.

Структурная схема водяного теплого пола от отопительного котла

Есть еще один узел, который обычно необходим, — смесительный или узел подмеса. Он нужен, если используется обычный котел. Он разогревает теплоноситель до температур выше чем 50°С. В трубы теплого пола подавать теплоноситель с температурой выше чем пятьдесят градусов нельзя. Поэтому на выходе из котла ставят смесительный узел. В горячую воду он добавляет холодную — из обратного трубопровода, доводя ее до требуемого уровня.

Не нужен смесительный узел, только если котел конденсационный. Они выдают теплоноситель около 45 градусов. Но в таком случае теплый пол — основной источник тепла.

Как класть теплый водяной пол: технология укладки

Трубы водяного теплого пола укладываются по определенной схеме, затем заливаются цементным или бетонным раствором — стяжкой. Чтобы во время заливки трубы не сдвинулись, их надо зафиксировать. Есть два способа. Первый — специальные маты, в которых труба просто зажимается. Иногда они комбинируются с теплоизоляционным слоем. Удобно и быстро, но дорого.

Второй способ — привязать к металлической сетке. При большой толщине стяжки или при нестабильном основании желательно/обязательно плиту армировать. В таком случае сетка еще и служит армированием. К ней при помощи пластиковых стяжек и привязывают трубы теплого пола. При одновременном утеплении пола трубы могут фиксировать пластиковыми скобами к утеплителю. Это работает, если утеплитель — экструдированный пенополистирол.

Два способа фиксации труб теплого пола перед заливкой бетона

После укладки труб можно заливать теплый пол бетонным раствором. Но трубы при этом должны быть наполнены теплоносителем. Залить желательно за один раз, чтобы не было температурного расслоения. Для уменьшения количества трещин в стяжке очень хорошо провибрировать бетон. При этом поверхность стяжки станет более ровной.

После заливки стяжку накрывают пленкой для сохранения влаги, которая необходима для вызревания бетона. Процесс этот занимает не менее 24 суток. При этом температуру теплого пола поднимать нельзя, иначе влага испарится и стяжка будет непрочной.

Достоинства и недостатки

Как видите, уложить теплый водяной пол не так и просто. Это достаточно большие затраты на компоненты, составляющие, бетон. Плюс к тому, требуется значительное время на вызревание стяжки. Так что финишное покрытие пола можно укладывать примерно через месяц после того, как уложен теплый пол.

Еще один недостаток водяного теплого пола — низкая ремонтопригодность. Если повредится труба, устранить протечку совсем непросто. Хотя, и повредить трубы можно только при сверлении или штроблении.

Один из последних этапов в технологии устройства водяного теплого пола — заливка стяжки

Еще один нюанс: при устройстве водяного подогрева пола его уровень поднимается не менее чем на 5,7 см. Минимальный наружный диаметр трубы греющего кабеля — 22 мм. Над ним должно быть не менее 35 мм стяжки. Итого получаем 57 мм. И это без учета того, что труба немного приподнята над уровнем чернового пола. Она ведь привязана к сетке. А сетка тоже имеет некоторую толщину. Так что реально меньше 6 см не получается. И это без утепления, а оно очень желательно. Не всегда есть возможность «отобрать» у высоты десять или больше сантиметров.

К достоинствам водяного теплого пола относят его высокую тепловую инерционность и низкие затраты на отопление. Тепловая инерционность хороша тем, что при отключении отопления бетон будет отдавать тепло, поддерживая в помещениях температуру. С другой стороны, при включении отопления, пока бетон прогреется, будет холодно.

Ремонт пробоя трубы теплого водяного пола — только через разрушение части пола

Однозначный плюс — более низкая стоимость отопления. Водяное отопление пока остается самым дешевым в нашей стране. Поэтому и имеет такую популярность, даже несмотря на высокие затраты на стадии монтажа и низкую ремонтопригодность.

Водяной теплый пол без стяжки

Есть система, которая позволяет делать водяной подогрев пола без укладки труб в стяжку. Это металлические пластины со сформированными желобами, в которые укладываются трубы с теплоносителем. Пластины располагают на лагах, между досками чернового пола, которые специально укладываются разреженно.

Сухой (без стяжки) способ монтажа водяного теплого пола

Верхушки труб оказываются чуть ниже, чем уровень лаг. Сверху можно класть дощатый пол, листовой материал, а на него уже выбранное напольное покрытие. Сухая система водяного пола хороша именно с деревянным полом или в домах с деревянными перекрытиями. Так можно уложить любое напольное покрытие. Хоть плитку, хоть линолеум или ковролин. Но такой способ подогрева будет только дополнительным источником тепла. Слишком невелика эффективность системы — много потерь на обогрев «вспомогательных» материалов. Тем не менее, это выход для старых домов, фундамент которых не рассчитан на устройство стяжки.

Укладка электрического теплого пола: варианты

Электрический подогрев пола можно сделать при помощи различных нагревательных элементов. Это может быть греющий кабель, маты из кабеля и пленка с полосами карбоновой пасты. Все это электрический теплый пол. Но способы его монтажа отличаются. И довольно сильно. В связи с этим, оптимальный вариант для каждого напольного покрытия свой. И укладка электрического теплого пола каждый раз будет отличаться.

Технология укладки теплого пола каждого нагревателя своя

Но есть общее у каждого электрического теплого пола. Это терморегулятор и датчик температуры. Эти два компонента позволяют поддерживать постоянную температуру пола под ногами. Можно ли обойтись без них? Да. Но контролировать нагрев придется «вручную» и также ручками включать и выключать подогрев.

Кроме того, что это не экономно и неудобно (вы не сможете поддерживать нагрев на одном уровне), еще и грозит быстрым выходом системы из строя. Все электронагреватели не переносят длительного превышения температуры выше определенного значения. Это все знают. А рано или поздно выключить подогрев забудете и теплый пол перегорит. Так что наличие термостата и датчика температуры, можно сказать, обязательно. Пусть это и дополнительные затраты на стадии монтажа. Зато экономия в процессе эксплуатации.

Греющий кабель

Кабельный теплый пол, как и водяной, укладывается в стяжку. И точно также, надо выбрать схему укладки. Разница в том, что температура греющего кабеля на всем протяжении одинакова. В связи с этим обычно не мудрят и кладут змейку. Чтобы лучше обогревать наружные стены, шаг укладки электрического теплого пола у холодных стен делают меньше.

Есть три вида греющего кабеля

Определяем длину кабеля и шаг укладки

Шаг укладки греющего кабеля определяют исходя из того, сколько метров надо уложить в комнате. А это зависит от требуемой мощности подогрева и тепловой мощности одного метра кабеля.

Например, от теплого пола надо получить 3500 Вт тепла. Один метр может давать от 5 Вт до 150 Вт. Пусть выбран недорогой греющий кабель для теплого пола и дает он 45 Вт/м. Чтобы получить 3500 Вт, нам надо (3500Вт/м / 45 Вт= 77,7777 м) около 78 метров.

Шаг укладки электрического теплого пола из греющего кабеля определяется по его тепловой мощности и необходимому количеству тепла

Округляем — нужно уложить 80 метров кабеля. Дальше исходя из размеров комнаты, разрабатываем схему укладки, рассчитывая шаг. Он не обязательно должен быть одинаковым. Например, вдоль наружных стен или окон в пол можно уложить чаще, по остальной площади с большим расстоянием между витками. Но слишком широким расстояние быть не может — будет явно ощущаться тепловая «полосатость». Поэтому шаг укладки кабеля под плитку обычно делают 10-15 см, а мощность кабеля подбирают по необходимости.

Один совет: лучше взять некоторый запас по мощности (и по длине). Тогда кабель даже в самые холода не будет работать на пределе мощности, а это положительно отразится на сроке эксплуатации.

Особенности монтажа

При использовании резистивного кабеля надо помнить о том, что он не должен перегреваться. То есть под крупногабаритной мебелью или предметами интерьера его не кладут. Саморегулирующийся кабель в этом плане надежнее — он сам понижает свою температуру при превышении порогового значения. Но в эксплуатации более надежен резистивный. Матрица саморегулирующегося чаще выходит из строя.

Греющий кабель располагаем только там, где не стоит мебель и не лежат ковры

Греющий кабель при укладке также привязывают к сетке, после чего заливают бетоном или цементно-песчаным раствором. Залитый теплый пол оставляют «дозревать». Минимальный срок — 24 дня. Под укладку плитки можно не дожидаться полного набора прочности. Этот вид напольного покрытия повышенной влажности не боится, поэтому можно начинать класть плитку или керамогранит примерно через две недели. За это время стяжка наберет около 70% прочности. Все остальные требуют сухого основания и выдержка до «полного высыхания» необходима.

Достоинства и недостатки

Недостатки подогрева пола при помощи греющего кабеля — высокие расходы при эксплуатации, большая масса и длительное время монтажа. Высокие расходы — это общий минус электроотопления. Но в случае с кабельным теплым полом, надо еще учитывать его большую массу. В начале сезона, пока прогреется бетон, затраты будут высокими. Поэтому применять кабельный теплый пол имеет смысл только в домах постоянного проживания. Иначе придется каждый раз греть всю массу заново. И пока бетон прогреется, будет холодно.

Масса немного меньше, чем у водяного теплого пола. Но она все равно немалая. И должна учитываться при закладке фундамента и расчете перекрытий. Если такая нагрузка не была предусмотрена, перед началом работ требуется просчитать, выдержит ли фундамент и перекрытие подобное увеличение нагрузки.

Технология укладки теплого пола из кабеля предусматривает его укладку в стяжку

С длительным временем монтажа тоже все понятно — требуется время на приобретение цементом нужной прочности. Это надо учитывать при разработке плана и сроков работ.

Достоинства кабельного теплого пола: достаточно надежен, не зависит от наличия отопления (но зависит от наличия электричества). Вообще, такой способ обогрева пола используют под мягкие напольные покрытия, типа линолеума и ковролина. Под плитку и ламинат есть другие греющие элементы пола, которые монтируются гораздо быстрее.

Кабельные маты — идеальный вариант под плитку

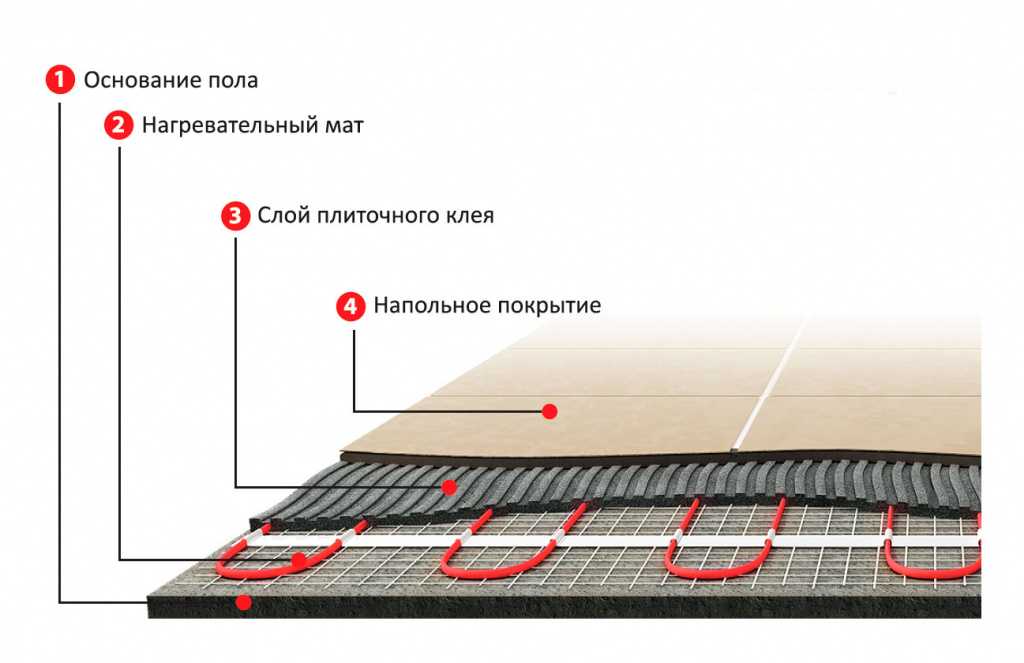

Кабельный мат — это тот же греющий кабель, который прикреплен к полимерной сетке в виде змейки. Его также можно уложить в стяжку. Выигрыш — в скорости монтажа, проигрыш — в цене. В стоимость заложена цена сетки и монтажа кабеля на нее. Достоинства и недостатки те же, что и у обычного греющего кабеля.

Так выглядит кабельный мат. Этот вид электрического теплого пола идеален под плитку

Как уложить теплый пол из кабельных матов: особенности монтажа

Более популярен этот вид подогрева пола при укладке плитки и керамогранита. Кабель на сетке можно укладывать прямо в плиточный клей. И сразу сверху класть плитку. Это идеальный вариант под такой вид напольного покрытия. Клей сохнет не так долго, как набирает прочность бетон.

Просто закрепить на основании и укладывать плитку на плиточный клей для теплого пола

Кроме того, часто нет необходимости проводить предварительную подготовку основания. Маты можно класть на старую плитку, бетонный пол.

Укладка на деревянный пол греющих матов

Но если имеете старый деревянный пол, укладка электрического теплого пола в виде кабельных матов требует подготовки. По хорошему, надо сначала убрать старый пол и залить выравнивающую стяжку. Тогда можно и водяной или кабельный пол сделать. Можно деревянное основание под теплый электрический пол выровнять при помощи листовых материалов — влагостойкой фанеры, ОСП или ГВЛ.

Один из вариантов подготовки основания под укладку теплого пола в доме с деревянными полами

На это основание уже можно класть кабельный мат и сверху плитку. Это наименее затратный способ положить плитку на деревянный пол и сделать подогрев. Вот только плиточный клей должен быть специальный — для нестабильных оснований. Он имеет некоторую степень эластичности даже после высыхания. Это дает возможность компенсировать измерение размеров деревянного основания. Также эластичной после высыхания должна быть затирка для швов. Иначе будут трещины между плитками, будет просачиваться влага, что для древесины нехорошо.

Инфракрасная пленка (карбоновый теплый пол)

Карбоновый инфракрасный электрический теплый пол — два слоя виниловой пленки, между которыми закатаны полосы карбоновой пасты. Полоски соединяются при помощи медных и серебряных шин. На шины подается напряжение, через них распределяется по полоскам карбоновой пасты, та излучает тепло в инфракрасном диапазоне.

Как класть теплый пол из карбоновой пленки

Продается инфракрасный теплый пол в виде рулонов пленки различной ширины. Минимальная — 20 см, максимальная — 100 см. В длину пленка режется по специальным линиям расположенным каждые 25 см.

Как укладывать и с чем использовать

Инфракрасный пленочный теплый пол укладывается на любое ровное основание. Даже на старый паркет или деревянный пол. Только если он ровный, без перекосов, впадин и выступов. Просто раскладывается на полу. Сверху можно класть любое более-менее жесткое покрытие. Идеально подходит ламинат, паркетная или инженерная доска. Они просто укладываются на пленку. В случае с ламинатом, укладка теплого пола и покрытия в одной комнате занимает несколько часов.

Если хотите сделать подогрев пола с ламинатом, лучшего варианта, чем карбоновая пленка не найти

С линолеумом или ковролином на инфракрасную пленку лучше уложить листовой материал, а на него уже мягкое покрытие. Такой способ менее эффективен в смысле обогрева. Листовые материалы имеют невысокую теплопроводность и отбирают часть тепла. Такой теплый пол может быть только для повышения комфорта. Как основное отопление его будет явно недостаточно. Слишком мощный нагреватель закладывать нельзя, а «нормального» из-за потерь будет недостаточно.

Можно ли класть пленочный электрический теплый пол под плитку? Только особые виды — с отверстиями для выхода клея. Но и такой вариант далеко не лучший. Адгезия плитки с основанием будет очень невысокой. На нестабильном полу плитка поднимется, начнет «бухтеть», затем подогрев перестанет работать, так как шины поломаются. Если хотите сделать электрический подогрев плиточного пола, лучше использовать кабельные маты или кабель.

Достоинства и недостатки инфракрасного пленочного пола

К достоинствам пленочного теплого пола относится его малая толщина. Для улучшения теплоизоляции под пленку кладут подложку. Пара — подложка и пленочный нагреватель — минимально может быть от 5 мм толщиной. Малая толщина — это не только экономия высоты помещений. Это еще и быстрый нагрев покрытия до заданной температуры. Но только при условии, что пол под греющей пленкой хорошо теплоизолирован.

Схема подключения греющей пленки к термостату

Следующий плюс — быстрота укладки. Это свойство проявляется с ламинатом и паркетной/инженерной доской. Еще один — надежность. Если выходит из строя одна или несколько полос карбона, остальные продолжают греть.

Недостатки тоже есть. Во-первых, это условная совместимость с мягкими напольными покрытиями и с напольной плиткой. Во-вторых, перед тем как уложить теплый пол из карбоновой пленки надо выровнять основание. Ямы и выступы недопустимы. А пол обычно, далеко не ровный. Так что «быстрый монтаж» — это только если основание уже выровнено.
