Уютное проживание в доме обуславливается наличием комфортной теплой температуры, отсутствие которой может отрицательным образом сказаться на здоровье человека. Одним из вариантов отопительной системы являются теплые полы. Познакомиться поближе с данной системой поможет обзор следующих аспектов:

1. Из каких основных частей состоит теплый пол?
2. Каким образом осуществляется монтаж?
3. Особенности применения подобных систем.

А для начала немного предыстории.

История

Теплые полы имеют давнюю историю, которая начинается во времена Древнего Рима. Принцип обогрева полов римской бани был схожим: обогревание помещения происходило за счет печного дыма, который проходил под полом по специальным трубам. Камни были способны на протяжении долгого времени сохранять тепло, что располагало к экономному расходованию материала, который подвергался сжиганию.

При появлении парового или водяного отопления данный принцип обогрева также не был забыт. Полы, подогреваемые водой, находят широкое применение и в современное время.

Электрические полы

Около 40 лет назад появились электрические полы, которые с течением времени не теряют своей актуальности. Причины такой популярности кроются в следующем:

1. Простота монтажа и обслуживания.
2. Долговечность.
3. Дешевизна электроэнергии.
4. В условиях холодного климата электрические теплые полы являются единственно возможным способом отопления помещений.

Отличия теплых полов от водяного отопления

Нередко можно встретить варианты комбинированного отопления. Данный способ отопления позволяет добиться значительного снижения затрат на энергию в период отопительного сезона.

Однако существуют принципиальные отличия представленных способов обогрева:

1. Принцип работы

1. Традиционное отопление:

• радиатор устанавливается на стене помещения. Чаще всего его установка осуществляется под окнами, поскольку именно через них уходит теплый воздух;
• холодный воздух вытесняется теплым;
• наиболее комфортная температура устанавливается в 1,5–2 метрах от радиатора.

Традиционное отопление предполагает наличие неравномерного прогрева помещения.

Теплые полы:

• прогревают большую площадь помещения в отличие от радиатора, поскольку нагревательный элемент прокладывается по всей площади помещения;
• зона комфорта находится на расстоянии, а на определенной высоте;
• зона комфорта располагается в нижней части помещения. В его верхней части находится более холодный воздух.

Смена температуры

1. При традиционном отоплении отсутствует возможность регулировки температуры.
2. Теплый пол позволяет без затруднений менять температуру воздуха посредством специального регулятора температур.

Наличие мебели и половое покрытие

1. На температуру, выделяемую традиционным отоплением, не влияет наличие или отсутствие мебели или ковровых покрытий.
2. Поскольку каждый материал обладает определенной теплопроводностью, наличие мебели и ковровых покрытий оказывает влияние на комфортный обогрев помещения посредством теплых полов.

Устройство теплого пола

Устройство упомянутой выше конструкции сводится к следующему:

• монтаж пола осуществляется на специальном материале, обладающим теплоизоляцией;
• посредством цементно-песочного раствора производится заливка;
• поверх укладывается напольное покрытие;
• вода или электрический нагревательный кабель выступают в качестве источника тепла.

Электрический нагревательный кабель

Особенности:

1. Цель нагревательного кабеля системы «теплый пол» сводится к преобразованию электрической энергии в тепловую.
2. Удельное тепловыделение кабеля не должно превышать 25 Вт/м.
3. При монтаже кабеля следует соблюдать определенное расстояние между нитями, поскольку слишком близкое расположение может спровоцировать перегрев или короткое замыкание.

Водяной пол

Особенности:

1. Исключены перегревы и короткие замыкания.
2. Возможны поломки в виде трещин в трубах и фитингах, в результате которых происходит утечка теплоносителя.
3. При установке водяного теплого пола желательно произвести гидроизоляцию, которая позволить свести к минимуму неприятные последствия в случае аварийных ситуаций.
4. В случае подключения теплого водяного пола к центральной системе отопления, имеющим высокое давление теплоносителя, гидроизоляция бесполезна.

Самостоятельный монтаж теплого электрического пола

Прежде необходимо определиться с целью приобретения данной системы:

• отопление, носящее дополнительную функцию;
• система отопления застекленной лоджии и другими.

Подробный порядок монтажа теплого пола будет рассмотрен на примере его установки в качестве дополнительного отопления в квартире.

Особенности:

1. Наиболее распространенным способом монтажа теплого пола является укладка нагревательного кабеля под кафельную плитку. По данной причине достаточно часто данную систему монтируют в кухонном или ванном помещении.
2. При использовании теплоизоляционного материала потребуется 100–120 Вт на 1 квадратный метр площади помещения.
3. На кухню, имеющую площадь в 10 кв.метров, понадобится 45–50 метров кабеля.
4. Во избежание локального перегрева кабеля необходимо уточнять расстояние, возможное между нитями нагревательного кабеля.

Этапы монтажа:

1. Помещение освобождается от мебели и напольных покрытий.
2. Тщательно подготавливается поверхность пола посредством:

• выравнивания;
• уборки строительного мусора;
• применения тонкой цементной стяжки.

На стене подготавливается место установки электрического термостата, посредством которого будет происходить регулировка температуры пола.

Осуществляется теплоизоляция и непосредственная укладка нагревательного кабеля.

В качестве теплоизоляционного материала широко используют пенофол.

Поверх утеплителя укладывается армирующая сетка, которая направлена на:

• предотвращение перегрева кабеля, которое может случиться по причине его контакта с теплоизоляцией;
• придание прочности цементно-песочному раствору.

Производится проверка правильности всего монтажа и надежности соединений.

После проверки всех исправностей осуществляется стяжка цементом, которая в толщину должна достигать 3–4 см.

Самостоятельный монтаж водяного пола

Процесс монтажа водяного теплого пола аналогичен монтажу электрического.

При укладке теплого водяного пола применяются следующие способы системы монтажа:

• бетонная;
• настильная.

Настильная же система монтажа подразделяется на:

• пенополистирольную;
• деревянную.

Особенности:

1. Трубам водяного теплого пола не страшны перегревы.
2. Армирующая сетку заменяет арматура диаметром 4–5 мм.
3. Трубы крепятся дюбелями и хомутами.
4. Существует несколько вариантов укладки труб:

• спираль;
• спираль со смещенным центром;
• змейка;
• двойная змейка.

Регулировка температуры осуществляется не только вручную, но и посредством специального электронного вентиля.

Перед заливкой цементной стежкой необходимо произвести опрос совку всей системы во избежание возможных утечек теплоносителя.

Комбинированные системы «Теплый пол»

Данные системы встречаются в тех помещениях, где водяной теплый пол занимает основное место. Комбинированные системы отопления позволят создать благоприятные климатические условия в помещении. Однако стоит учитывать, что одновременное использование водяного и нагревательного теплого пола может спровоцировать, перегрев нагревательного кабеля.

Производители

Популярными производителями электрических теплых полов являются «CALEO» и «UNIMAT».

Приобрести оборудование для самостоятельного монтажа данных отопительных систем можно в магазинах строительной направленности. В случае привлечения рабочей силы необходимо выбирать компанию, способную оказать все необходимые услуги по установке систем «Теплый пол».

Виды ремонта

• Отделка стен
• Утепление стен
• Гипсокартон
• Подвесные потолки
• Сухие смеси
• Теплые полы
  • Как сделать теплый пол в коттедже
  • Как сделать теплый пол своими руками
  • Как выбрать теплый пол
  • Как укрепить балконную плиту под теплый пол
• Лакокрасочные материалы
• Укладка плитки
• Напольные покрытия
• Кровля и фундамент
• Строительная химия
• Сантехника
• Электрика
• Инструменты
• Ремонт фасадов
• Стройгруппа

Запрос оптовых цен

Как сделать теплый пол своими руками

Сегодня теплые водяные и инфракрасные полы перестали быть экзотикой – они широко применяются как в загородных коттеджах, так и в обычных городских квартирах.

В долгосрочной перспективе они позволяют сэкономить, взяв на себя часть функций централизованной отопительной системы. Кроме того, теплый пол – это вклад не только в комфорт вашего дома, но и в здоровье вашей семьи, ведь он создает намного более полезный микроклимат в помещении, чем стандартное отопление.

На здоровье, как известно, не экономят, но в любом деле важен рациональный подход. Прочитав эту статью, вы узнаете, как сделать теплый пол самостоятельно. Если вы обладаете навыками и опытом в сфере ремонтных работ, возможно, вы справитесь и с такой задачей, как укладка теплого пола. В случае если подобного опыта у вас не было (или он закончился не слишком удачно), стоит доверить эту задачу профессионалам. Важно реалистично оценить свои способности и тщательно взвесить все «за» и «против» – при неправильной технологии существует риск испортить материалы и оборудование, и вам придется не только платить за монтаж, но и заново покупать комплект для теплого пола.

Если же вы уверены в своих силах, и хотите установить пол с подогревом под плитку или теплый пол под ламинат своими руками, начните с замеров помещения и покупки необходимых материалов.

Установка теплого пола: что нужно знать перед самостоятельной укладкой

Для начала вам следует определиться с технологией, которую вы планируете использовать для обогрева пола. Есть два основных типа:

• водяные теплые полы;
• электрические (инфракрасные) теплые полы.

Для водяного пола используется источник горячего водоснабжения, к которому подключается система труб, проложенных под напольным покрытием. Горячая вода во время циркуляции по трубам обеспечивает равномерный прогрев всего помещения.

Специфика монтажа водяного пола:

1. При монтаже с использованием технологии водяных полов на теплоизоляцию и арматурную сетку по определенной схеме укладываются металлопластиковые, полипропиленовые либо медные трубы, которые подключаются к коллекторам для приема горячей и отдачи охлажденной воды.
2. Планируйте закупку материалов из расчета 6 или 7 метров трубы на 1 квадратный метр. Чаще всего трубы располагаются змейкой или двойной змейкой, а также в виде спирали со смещенным центром. Следует учитывать, что шаг укладки труб, в зависимости от размеров помещения, должен составлять 10-40 см. Также необходимо выдерживать минимум 8 см расстояния до ближайшей стены.
3. Также вам могут понадобиться материалы для гидроизоляции, особенно при монтаже в помещениях с высокой влажностью – на кухнях, в ванных комнатах. Пригодится и специальная демпферная лента, которая призвана компенсировать расширение полов при нагревании.
4. Сверху трубы заливаются сверху цементно-бетонной стяжкой для теплого пола, поверх которой делается чистовая укладка напольного покрытия. Если вы планируете в помещении деревянный пол или ламинат, технология немного отличается – стяжка не требуется, а трубы монтируются под лагами. Под ламинат на лаги накладываются листы ОСБ, фанеры или других материалов с аналогичными свойствами, в которых просверливаются небольшие отверстия для эффективной теплопередачи.
5. Следующий вопрос – как подключить теплый пол к системе водоснабжения. Для этого необходимо соединить принимающий коллектор с водонагревательным котлом с помощью специальных гаек для коллектора и фитингов. Через щиток коллектора к системе подключаются различные клапаны, регулировщики и сливные отводы, регулирующие настройку системы теплого пола.

Укладка инфракрасных полов

На рынке оборудования для устройства теплых полов представлены 3 варианта электрических систем обогрева: инфракрасная технология, электрические маты и кабельный обогрев. Потребители часто останавливают свой выбор на инфракрасных пленочных (ленточных) теплых полах. Немалую роль в этом играет легкость монтажа – если следовать инструкции, уложить ленточный инфракрасный пол всего за несколько часов сможет даже человек без специальных знаний. О том, как выглядит процесс монтажа теплого пола электрического или инфракрасного типа, мы расскажем в следующей статье.

Мы рекомендуем вам внимательно ознакомиться с инструкциями, которые обычно прилагается к комплектам материалов для водных или электрических систем теплого пола. Если вы планируете установить теплые полы своими руками, видео инструкции от производителей материалов для обогрева полов помогут вам увидеть последовательность работ и правильную технику их выполнения.

За профессиональной консультацией по выбору и покупке подходящих материалов для самостоятельной установки теплого пола обращайтесь к менеджерам компании «Лучшие электрические полы».

плюсов и минусов теплого пола — New Avenue Homes

27 фев

Автор: Guest User

Излучающий пол с подогревом превращает ваш пол в радиатор большой площади. Пол становится обогреваемой поверхностью, которая напрямую обогревает дом. Этот этаж можно «заряжать» в непиковые часы, когда электричество дешевле, и, если тепловая масса достаточно велика, он может поддерживать комфорт в доме в течение всего дня без дополнительных затрат электроэнергии. Другие варианты обогрева дома включают принудительное воздушное отопление, отопление плинтуса, газовые горелки, электрические нагревательные элементы, обогреватели и пассивную солнечную конструкцию.

Существует три типа лучистого теплого пола:

• Теплые полы с воздушным подогревом – Воздух не может удерживать большое количество тепла, поэтому этот тип системы устанавливается редко. Они не рентабельны для бытового использования.

• Электрические теплые полы. В этом типе обогрева используются электрические кабели или электропроводящие пластиковые маты, укладываемые под напольное покрытие. Он экономически эффективен при использовании с напольными покрытиями со значительной тепловой массой. Электрические системы дешевле в установке, чем гидравлические системы, но в долгосрочной перспективе, вероятно, будет дешевле использовать другой источник топлива и использовать гидравлическую систему, которая работает на газе. Этот вариант часто используется для модернизации одной комнаты или для добавления немного роскоши. Это распространено в ванных комнатах, но может быть идеальным для небольшого дома или для периодического использования.

• Водяные теплые полы – самый популярный и экономичный тип лучистого отопления, водяные системы теплых полов перекачивают воду, нагретую из бойлера, по трубам, уложенным под полом. Коллекторная установка позволяет варьировать нагрев различных зон. Это идеально подходит для домов, которые уже используют водонагреватель.

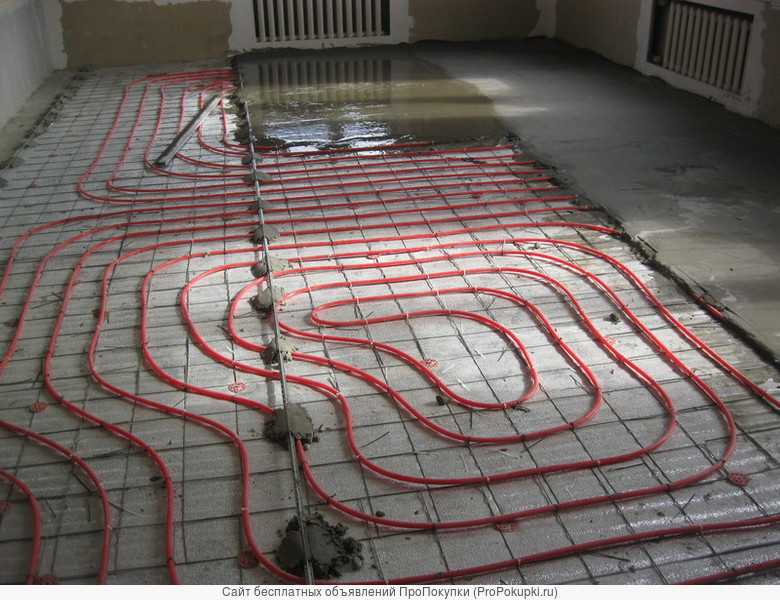

Трубы теплых полов до их покрытия стяжкой. – Из: Википедия

Иллюстрация водяной системы лучистого теплого пола. – Откуда: Этот Старый Дом

Распределение температуры приточного воздуха и лучистого тепла. Обратите внимание на равномерный градиент в системе лучистого отопления по сравнению с круговой циркуляцией в системе с принудительной вентиляцией. – От: Uponor

Во многих наших проектах в New Avenue мы включили пол с подогревом. Вот краткий список преимуществ и недостатков лучистого теплого пола:

Плюсы

• Одним из главных преимуществ является комфорт. Теплый пол позволяет более комфортно ходить босиком.

• Теплый пол работает очень тихо. Нет потока воздуха через воздуховоды, как можно было бы услышать от систем отопления с принудительной подачей воздуха, и нет бульканья и практически нет скрипа расширения и сжатия, как можно было бы услышать от плинтусных радиаторов.

• Для водяного отопления более низкая температура котла, чем необходимая для отопления плинтуса, увеличивает срок службы котла и дает возможность использовать горячую воду, нагретую солнечной энергией. Однако это трудно допустить, и часто это проект «сделай сам».

• Отсутствие необходимости конфигурировать комнату для плинтусного радиатора или воздуховода дает жильцам больше свободы при расстановке мебели. Система отопления практически незаметна.

• По дому циркулирует меньше пыли, чем при использовании систем принудительной вентиляции. Нет поверхностей, которые становятся слишком горячими и сжигают пыль, как в электрических плинтусах.

• Этот тип отопления хорош, когда у жильцов дома острая химическая чувствительность или аллергия. Система с принудительной подачей воздуха может распространять пыль, а электрический нагревательный элемент или газовая горелка могут сжигать частицы пыли.

• В системе принудительной вентиляции нагретый воздух поднимается к потолку, затем охлаждается и опускается вниз. Система лучистого пола обеспечивает более желательный температурный градиент по всему помещению.

Минусы

• Теплый пол стоит дороже, чем другие виды отопления, особенно при модернизации. Кроме того, в зависимости от местного климата вам может понадобиться отдельная система кондиционирования воздуха. Вы можете рассчитывать заплатить на 50% больше за установку водяной системы лучистого обогрева пола, чем за обычную систему с принудительной подачей воздуха. Затраты в среднем составляли 12-15 долларов за квадратный фут в проектах, которыми мы руководили.

• Высокопроизводительные зеленые дома, которым требуется мало энергии для отопления, не получат или получат очень мало выгоды от дополнительных затрат на установку дорогой системы отопления. Другие, менее дорогие варианты отопления могут обеспечить такой же уровень комфорта, особенно когда ограждающие конструкции здания уже хорошо справляются со своей задачей.

• Существует временная задержка движения тепла через пол. Это может привести к проблеме перегрева, если есть другие источники, такие как пассивная солнечная энергия, уже доставляющая тепло в помещение. Вероятно, лучше отключить или избегать установки излучающих плит пола, где солнечное тепло уже будет нагревать воздух более непосредственно.

• Чтобы быть эффективными, напольные покрытия должны быть тонкими и проводящими. Покрытие не должно изолировать систему отопления от помещения. Керамическая плитка является наиболее распространенным и эффективным напольным покрытием для лучистого обогрева пола, но также можно использовать тонкие ковровые покрытия и дерево.

• Постоянное отопление может быть нежелательным для домовладельцев, которые любят включать и выключать отопление в разное время дня.

• Идеально подходит для небольших помещений с низкой крышей, но в некоторых случаях может быть менее энергоэффективным, чем принудительное воздушное отопление. Проконсультируйтесь с подрядчиком по отоплению, чтобы увидеть, будет ли это разумно.

Несмотря на то, что теплый пол стоит дороже, он является популярным вариантом. Это обеспечивает гораздо больший комфорт, чем то, с чем многие из нас сталкивались в старых, сквозняковых или плохо отапливаемых домах. Хорошо работающая система лучистого отопления с программируемым термостатом может сэкономить вам сотни долларов на счетах за отопление дома. Кроме того, во многих штатах есть финансовые стимулы для модернизации домов с целью повышения энергоэффективности. Если вы строите небольшой дом, это следует учитывать.

Источники

1. Этот старый дом-лучистое нагревание пола

2. Energy.gov О сияющем отоплении

3. Oregon.gov-Радиантная гонка

4. . Отопление более эффективно, чем обычные системы?

устойчивость

Гость

Теплый пол | nVent RAYCHEM

Надежные решения для обогрева полов, которые легко монтируются

От ванных комнат до жилых комнат, от домов до складов, наслаждайтесь комфортом теплого пола. Системы электрического подогрева пола nVent RAYCHEM сохранят тепло и обеспечат энергоэффективный комфорт. Оптимизирован для каждого здания или дома, с сокращенным временем установки, термостатами с поддержкой Wi-Fi, гарантией до 20 лет.

Системы подогрева пола nVent RAYCHEM обеспечивают роскошный комфорт гостям отеля или жителям квартир благодаря теплу пола с подогревом. Наши продукты для обогрева пола предназначены для равномерного распределения тепла по всем типам напольных покрытий. Наш полный ассортимент термостатов предоставляет варианты управления, которые позволяют вам управлять вашей установкой наиболее энергоэффективным способом; за счет снижения как экономического, так и экологического воздействия вашей системы отопления.

Другие факты об электрических теплых полах:

• Электрические теплые полы устанавливаются непосредственно под поверхностью пола, поэтому помещение быстро прогревается
• Благодаря равномерному распределению тепла термостат можно установить на 2 градуса ниже обычного без ущерба для комфорта.
• В то время как тепловое излучение от обычной системы отопления с радиаторами приводит к большим колебаниям температуры (18-65 °C) в помещении, тепло от системы напольного отопления обеспечивает меньшие колебания температуры (20-25 °C) и равномерно распределяет тепло там, где оно необходим.

Роскошный комфорт для деревянных и кафельных полов

Роскошный комфорт для деревянных и кафельных полов Charters Ascot Ascot, Беркшир, Великобритания Задача: Роскошный жилой комплекс требовал самого высокого…

Читать далее

Эффективное и простое в установке решение для спа

Эффективное и простое в установке решение для спа-салона Глениглс Отель Destination Spa Глениглс, Шотландия, Великобритания Задача: проект в этом мире…

Читать далее

Преобразование исторического замка и монастыря в 5-звездочный отель

Преобразование исторического замка и монастыря в 5-звездочный отель Kempinski Hotel Duke’s Palace Брюгге, Бельгия Задача: проект…

Читать далее

T2Red Саморегулирующийся кабель для обогрева пола с системой намотки

Готовые комплекты для подогрева пола T2Red с сенсорным термостатом SENZ WIFI, подходят для нового строительства или реконструкции, а также для всех видов черновых полов и напольных покрытий.
