Теплый пол смесительный узел: Насосно-смесительные узлы для водяного теплого пола — виды, монтаж и подключение к системе отопления

насосно смесительный узел своими руками для водяного пола без насоса, как работает, фото и видео

Содержание:

Кратко о системе
Что смешивает станция
Общая схема работы смесителей для теплого пола
Устройство смесительного узла
Двухходовый клапан
Трёхходовой клапан
Настройка системы

Тёплые полы – это уже давно не роскошь. Некоторые системы тёплого пола способны прогревать квартиру самостоятельно, однако, чаще всего они применяются вместе с радиаторным отоплением, чтобы создать дополнительный уют в доме, ведь всегда приятно ходить по нагретому полу. В данной статье мы подробно рассмотрим систему обогрева пола, основой которой является насосно-смесительный узел для теплого пола.

Кратко о системе

Обогрев пола производится благодаря проложенным в бетонной стяжке трубам, по которым течёт нагретая вода. Трубы подключаются к смесительной станции, как говорилось выше, это основа всей системы. Останавливаться на монтаже водоносных труб не имеет смысла, ведь об этом вы можете прочитать в другой статье на нашем сайте, поэтому сразу перейдём к разговору о смесителе.

Что смешивает станция

Вода в отопительные системы поступает из нагревательного котла, который разогревает воду до высоких температур (примерно до 70°C). Такая температура нужна лишь для душевой, а для систем обогревания она чересчур велика, ведь максимальная температура пола, комфортная для человека, не должна превышать 30°C, однако и здесь стоит сделать отступление. Смесители не охлаждают воду до комфортных температур, ведь теплоноситель (вода) должен прогревать всю бетонную стяжку, поэтому нужная температура воды будет равняться 35-55°C.

Если вы решите построить теплый пол без смесительного узла, то при его монтаже используйте низкотемпературные контуры, которые будут подключаться напрямую к котлу. Котёл должен выдавать воду температурой не выше 55°C.

Данный способ не подойдёт пользователям, которые хотят подключить в систему иные потребители горячей воды, например, душ или центральное отопление, ведь температуры в 50°C будет недостаточно.

Общая схема работы смесителей для теплого пола

Принцип работы системы достаточно прост:

1. Вода нагревается в котле и поступает по трубам к смесителю;
2. Там она подходит к термосмесительному клапану;
3. Клапан измеряет температуру.
4. Далее вода либо пропускается в трубы тёплого пола, если она нужной температуры, либо смешивается с обраткой (водой, остывшей в нагревательных трубах), чтобы достичь подходящей температуры, после чего, она пропускается дальше в систему.

С работой данного устройства вы также можете ознакомиться, рассмотрев фото, однако если вы хотите узнать более подробно о том, как работает смесительный узел для теплого пола, то ниже вы можете более подробно ознакомиться со всеми компонентами смесителя.

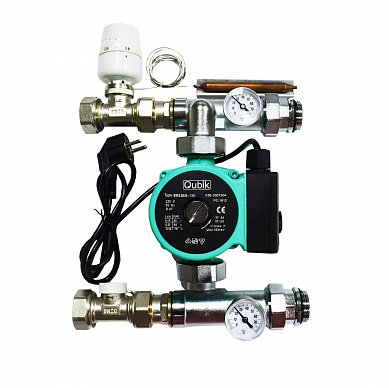

Устройство смесительного узла

Смесительный узел для водяного теплого пола – это достаточно простая система, однако очень важная. Всё коллекторное оборудование обеспечивает не только охлаждение воды, но и её циркуляцию. Вся система состоит из многих компонентов, однако некоторые из них могут не ставиться, в зависимости от эксплуатационных требований к смесителю.

Состав смесителя:

• Предохранительный клапан – незаменимая деталь этой системы. Он предназначен для контроля и пропуска воды нужной температуры.
• Циркулирующий насос – не менее важная часть. Он входит в насосно-смесительный блок для тёплого пола, который позволяет воде циркулировать по системе водного пола, кроме того, насос поддерживает постоянную скорость теплоносителя, что позволяет прогревать пол равномерно (подробнее: «Как подобрать насос для теплого водяного пола – различия в деталях»).
• Байпас – защищающая систему от перегрузок деталь.
• Дренажные и отсекающие клапаны позволяют управлять водой в системе.
• Воздухоотводчики.

Как говорилось выше, система комплектуется не всеми элементами. Здесь также стоит отметить, что весь смесительный узел устанавливают строго до системы тёплого пола, однако место его установки вы можете выбрать сами, например, делая тёплые полы в нескольких комнатах, вы можете установить все узлы в одном шкафу, либо в отдельных комнатах, также вы можете установить оборудование на разделении высокотемпературных и низкотемпературных контуров.

Смесители для тёплого пола могут различаться не только комплектацией, но и устройством предохранительного клапана, который должен обязательно присутствовать в системе. Как правило, ставится либо двухходовый, либо трёхходовой клапан, о которых мы погорим ниже.

Двухходовый клапан

Данный клапан также называют питающим и применяют в помещениях, площадь которых больше 200 квадратных метров. На клапане устанавливается термостатическая головка, которая выполняет несколько функций: измеряет воду и управляет клапанами.

Клапаны под управлением такой головки отсекают напор горячей воды, а не обратки, что защищает тёплый пол от перегрева, кроме того, такой клапан служит продолжительное время и увеличивает срок эксплуатации всей системы.

Ещё одной характерной особенностью данного клапана является низкая пропускная способность, что для некоторых является плюсом, а для других минусом, ведь из-за этого изменения температуры происходят плавно.

Трёхходовой клапан

Это более серьёзное устройство, которое применяется для монтажа более сложных систем, например, для крупномасштабных тёплых полов с множеством контуров. Цена на такой клапан значительно выше, чем на двухходовый, однако оно того стоит, ведь трёхходовой клапан выполняет функции перепускного питающего клапана и балансировочного байпасного крана. Также трёхходовой клапан оснащается сервоприводом, управляющим термостатом и контроллерами, ориентирующимися на погоду. Читайте также: «Устройство водяного теплого пола – примеры решения».

Клапан имеет два недостатка:

1. Изменения температуры резкие, поэтому водопроводные трубы нередко страдают из-за резкого перепада.
2. Регулировать систему с трёхходовым клапаном нужно крайне внимательно, ведь из-за большой пропускной способности маленькие смещения в настройке могут привести к значительному изменению температуры (прочитайте: «Как происходит регулировка водяного теплого пола»).

Настройка системы

Вы можете настроить смесительный узел для теплого пола своими руками, следуя общей инструкции:

1. Снимите сервопривод или термоголовку, чтобы они не мешали настройке.
2. Выставьте перепускной клапан в положение 0,6 бар;
3. Рассчитайте и установите положение балансировочного клапана;
4. Настройте насос;
5. Сбалансируйте контуры напольного отопления.
6. Соедините всё оборудование.
7. Настройте перепускной клапан.

Заключение

Поставить такую систему в своём доме достаточно просто, кроме того, используя смеситель для теплого пола, вы экономите немало денежных средств, однако не стоит экономить на самом оборудовании. Также не забывайте о необходимых компонентах, ведь, например, смесительный узел для теплого пола без насоса работать не будет.

Насосно-смесительный узел для теплого пола с термозащитой PF MB 842

Насосно-смесительный узел PF MB 842 представляет собой готовый комплект арматуры (без насоса), предназначенный для создания принудительной циркуляции, регулировки и поддержания заданной температуры в системе водяной теплый пол.

Эффективность системы водяной теплый пол, построенной на базе коллекторной группы и насосно-смесительного узла PF MB 842, обеспечивается принципом многократной циркуляции теплоносителя между подающим и обратным коллектором с частичным отбором теплоносителя от высокотемпературного источника тепла первичного контура и подмесом теплоносителя из обратного контура.

Смесительный узел PF MB 842 необходим только для теплого водяного пола, т.к. в нем циркулирует тот же теплоноситель, что и в радиаторах отопления. Требуемая температура теплоносителя для радиаторов (75-95 °С) гораздо больше максимально допустимой температуры теплоносителя для теплого пола (35-55 °С).

Котел нагревает теплоноситель для радиаторной системы отопления, а насосно-смесительный узел PF MB 842 понижает эту температуру для системы отопления водяной теплый пол.

В качестве теплоносителя могут использоваться: вода, растворы на основе гликоля ( с максимальным содержанием гликоля до 40%).

Технические характеристики насосно-смесительного узла PF MB 842

Артикул — PF MB 842
Для автономной циркуляции теплого водяного пола
Диаметр присоединения — 1″
Диаметр присоединения насоса — 1 1/2″
Монтажная длина насоса — 130 мм
Максимальное рабочее давление — 10 бар
Минимальное давление перед насосом — 0,1 бар
Максимальная пропускная способность Kvs при Δр=1 бар — 10 м3/час
Максимальная теплоотдача (при ΔТ=10°С и скорости теплоносителя 1 м/с) — 45 кВт
Диапазон настройки температуры — от 20 до 80 °С

Производитель — Profactor Armaturen GmbH

Конструкция насосно-смесительного узла PF MB 842



Принцип работы насосно-смесительного узла PF MB 842

Насосно-смесительный узел PF MB 842 является узлом последовательного типа смешивания. Плюсом такого типа является то, что весь расход идет потребителю.

Циркуляционный насос прогоняет теплоноситель через петли теплого пола, забирая его из обратного коллектора и направляя в подающий. Их подающего коллектора теплоноситель поступает в контуры теплого пола, а затем в обратный коллектор. Этот цикл повторяется до тех пор, пока не снизится температура теплоносителя.

При остывании теплоносителя ниже настроечной температуры, смесительный клапан, установленный на подающем коллекторе, открывает проход для горячего теплоносителя из котла, смешивая его с остывшим теплоносителем, поступающим из обратной линии. В этот же момент избыточный объем теплоносителя сбрасывается из отвода обратного патрубка в котел. Таким образом, теплоноситель из обратного коллектора подается постоянно, а горячий теплоноситель подается только при необходимости. Для автоматического осуществления подмеса на смесительный клапан необходимо установить соответствующий электропривод и подключить его к управляющей автоматике.

Накладное термостатическое реле защищает контур напольного отопления от недопустимого превышения температуры. При повышении температуры выше значения, установленного на термореле, насос отключается. Когда температура опускается ниже установленного значения, насос снова включается. Это позволяет избежать перегрева теплого пола и продлить срок его эксплуатации.

Обратный клапан предотвращает попадание горячего теплоносителя из котла в обратный коллектор. Регулируемый байпас защищает узел от перегрузок. В случае, когда петли теплого пола перекрываются, циркуляция теплоносителя во вторичном контуре также происходит через регулируемый байпас.

Схема работы насосно-смесительного узла PF MB 842

Смесительный узел 1» для теплого пола без насоса, с управлением термоголовкой Tervix Pro Line

Смесительный узел предназначен для переключения между системой отопления на стороне источника тепла и распределительным коллектором (коллектором) для теплого пола.

Смесительный узел, используемый для подготовки теплоносителя до заданной температуры, который затем подается в систему отопления. Смесительный узел может использоваться в сочетании с распределительными коллекторами от 2 до 12 контуров.

Смесительный узел необходимо подключить к системе отопления от источника тепла — наружная резьба 1». Для подключения смесительного узла к источнику тепла и к распределительным коллекторам рекомендуется использовать шаровые краны.

Смесительный узел соединяется с распределительными коллекторами с помощью внешней резьбы 1 дюйм. На смесительный узел можно установить циркуляционный насос с базой 130 мм.

Технические характеристики
Марка	Тервикс
Модель	Блок смешивания
Тип	механический
Материал	Латунь
Макс. рабочая температура	70  0 С
Макс. рабочее давление	10 бар
Термоголовка	20-70  0 С
Соединение термоголовки	M30*1,5 мм
Соединение с коллекторами	1 дюйм
Подключение к источнику тепла	1 дюйм
Термометр	0-80 0 С
Положение перепускного клапана 0	10 кВт
Перепускной клапан, положение 5	12 кВт
КВС	4,8 м3/ч
Гарантия	24 месяца

Область применения:

• подогрев пола



Преимущества:

• 2 года гарантии
• термоголовка с выносным «баллоном»
• перепускной калибровочный клапан для регулировки скорости подачи
• база для насоса 130 мм
• эксклюзивный вентиляционный клапан черного цвета
• подробная инструкция



Оборудование

• Верхний соединительный элемент
• Нижний соединительный элемент
• Термоголовка с выносным цилиндром
• Термометр
• Вентиляционное отверстие
• Настенный монтаж смесителя
• Руководство







Смесительные группы T3 UFH — Emmeti

Подпольное отопление становится все более популярным в Великобритании из-за его способности обеспечивать эффективное и равномерное тепло. Лучистое тепло на уровне пола создает большую нагреваемую поверхность, которая равномерно рассеивает тепло в жилом пространстве, в то время как радиатор создает конвекционные потоки, которые поднимаются к самой высокой части комнаты, а это означает, что большая часть тепла теряется на высоте потолка. Это делает подогрев пола более эффективным по двум основным причинам:

• Выделяемое тепло используется более эффективно, что приводит к меньшим потерям тепла
• Тепло, необходимое для этого, обычно подается при температуре 35-55°C по сравнению с 65-75°C для радиаторов, что означает, что источник тепла будет работать меньшее количество времени времени и, следовательно, использовать меньше энергии.

Экономия энергии в сочетании с бесшумной работой и повышенной гибкостью планировки помещений дает решение, которое действительно повышает стоимость недвижимости.

Теплый пол может работать с различными источниками тепла, такими как газовые и жидкотопливные котлы, а также с возобновляемыми технологиями, такими как воздушные и грунтовые тепловые насосы. Он также может быть установлен практически на любой тип пола из бетонных плит, деревянных балок и в качестве системы модернизации поверх существующих полов.

В дополнение к трубопроводу ключевым компонентом является коллектор теплого пола и соответствующие элементы управления. В Emmeti мы предлагаем широкий ассортимент высококачественных коллекторов и элементов управления, а также все трубы и аксессуары, необходимые для создания полного системного решения UFH.

Чтобы облегчить вам понимание, мы разделили наши коллекторы нагрева на 3 категории: Коллекторы типа 1 (T1) не имеют электрического управления: Коллекторы типа 2 (T2) имеют электрическое управление; Тип 3 (T3) объединяет управление потоком и температурой – контроллеры T3 дополняют коллекторы T2, а коллекторы T3 UFH объединяют оба в одном блоке.

Этот раздел предназначен только для контроллеров T3. Контроллеры типа 3 (T3) предназначены только для систем напольного отопления (UFH). У них есть регулятор температуры и насос, чтобы обеспечить правильную температуру воды для контуров напольного отопления и достаточный поток для большей длины используемой трубы.

Emmeti предлагает множество вариантов автономных групп управления, подходящих для всех типов приложений UFH; Смесительный узел TM3, контроллеры M3V, контроллеры T3 и группа тепловых насосов T2 UFH представляют собой полностью предварительно собранные единые комплекты, работающие по принципу «подключи и работай». Разработаны для обеспечения решений как с фиксированной, так и с переменной температурой для коллекторов системы напольного отопления Emmeti размером 1 дюйм и 1¼ дюйма. Все циркуляционные насосы, входящие в нашу группу T3 UFH Control, соответствуют требованиям ErP 2015.

Наши группы управления T3 UFH включают в себя управление температурой, циркуляционный насос, встроенный датчик температуры, монтажный кронштейн и шарнирные соединения для соединения с коллектором в сборе. Смешивание воды до желаемой температуры может быть достигнуто либо с помощью термостатического смесительного клапана для обеспечения «фиксированной» температуры, либо с помощью моторизованного клапана, который может обеспечивать либо «фиксированную», либо «переменную» температуру. Мы предлагаем решение, от простого неэлектрического варианта управления температурой до полной компенсации погодных условий.

Если в проекте предусмотрена смешанная система отопления, например, полотенцесушители для ванных комнат, а также полы с подогревом по всему дому, то M3V Control Group — идеальное решение.

Блок управления M3V предназначен для работы как с высокотемпературными контурами (контуры с настенными радиаторами – 60-75°C), так и с низкотемпературными контурами (трубы теплого пола, работающие при температурах ниже 50°C).

Изготовленная из высококачественной смолы PPA, группа управления M3V включает в себя циркуляционный насос, встроенные перепускные клапаны перепада давления, автоматический воздухоотводчик, балансировочный клапан и клапаны наполнения/дренажа. Предназначен для использования с коллекторами Topway T2 как для напольного, так и для радиаторного отопления. Доступны две версии с насосом с фиксированной или переменной скоростью. Он предлагается для использования как с термостатом с фиксированной температурой, так и с электронным регулированием температуры при использовании с погодозависимым контроллером RCE и электронным приводом.
