Смесительный узел для теплого пола

Теплый пол – это не только приятное дополнение к центральной системе отопления, но при правильном обустройстве самостоятельный источник тепла для жилья. Регулировать температуру водяного теплого пола намного сложнее, нежели электрического, поэтому важным элементом выступает смесительный узел. Он обеспечивает стабильную температуру теплоносителя, равномерно поставляет его во все контуры.

Он обеспечивает стабильную температуру теплоносителя, равномерно поставляет его во все контуры.

Содержание статьи:

Какую функцию выполняет устройство?
Устройство смесительного узла
Преимущества применения смесительного узла
Особенности монтажа смесительного узла

Какую функцию выполняет устройство?

Когда устанавливается водяной теплый пол, то его контур объединяют с общей системой отопления. Сама система обогрева в полу представляет собой низкотемпературную конструкцию, а радиатор – это высокотемпературное оборудование, поэтому между ними устанавливают смесительный узел.

В системе квартирного или домового отопления котел подогревает теплоноситель до достаточно высокой температуры (90-95 градусов). При помощи наноса он циркулирует по трубопроводу. Температура теплого пола ни в коем случае не должна превышать 30-33 градусов, — это требование санитарных норм. Если она будет выше, то ходить босиком по такому полу не получится, можно получить ожог. Также из-за высокой теплоемкости будет повреждаться напольное покрытие, мебель. Линолеум и ламинат не выдерживают нагрев выше 35-40 градусов. Для оптимизации температуры в контуре и предназначается смесительный узел.

Когда нагретая вода из котла подается в контур пола, ее температура контролируется датчиками терморегулятора. Если она слишком горячая, то открывается клапан, обеспечивающий перемешивание холодного и горячего теплоносителя. Узел смешивает горячую воду, поступающую от котла, и охлажденную (обратку) так, чтобы получить нужную температуру. При его работе в контуре будет поддерживаться температура воды на стабильном оптимальном уровне (40-45 градусов), а пол в помещении станет действительно равномерно теплый, а не горячий.

Устройство смесительного узла

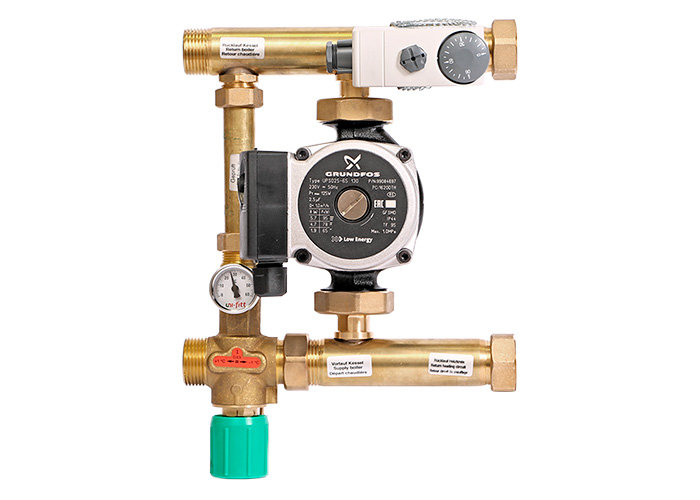

Смесительный узел с насосом включает такие конструктивные элементы:

Предохранительный клапан. Его главная функция – контролировать температуру теплоносителя. Он предотвращает поступление холодной воды обратно в систему.
Циркуляционный насос. Он отвечает за перемещение воды в системе труб водяного пола, за счет чего она поддерживается на стабильном уровне.
Байпас. Этот элемент обеспечивает приток теплоносителя к предохранительному клапану. Если отверстия коллектора будут закрыты, то за счет байпаса теплоноситель станет просто циркулировать по системе, пока его температура не упадет.

Смеситель. Он работает за счет термостата. Регулирует температуру, ориентируясь на климатические условия.

Также в смесительном узле есть отсекающие клапаны, воздухоотвод, распределительный шкаф. Чтобы система функционировала эффективно, в ней обязательно должны присутствовать термостат и термодатчик. Они выполнят отключение циркуляционного насоса, если вода будет слишком горячей. Для контроля давления в системе устанавливается манометр, также предусмотрен расходомер. Смесительные узлы для теплых полов часто идут в комплекте с коллекторами.

Клапаны могут быть двухходовые и трехходовые. Первые предпочтительнее применять для небольших помещений (площадь не более 200 м²), поскольку у них не слишком большая пропускная способность. Клапан — устройство, которое отключает подачу нагретой воды самостоятельно. За это отвечает термоголовка с датчиком. Когда вода проходит по отопительной системе и проходит через датчик, тот анализирует ее параметры.

Трехходовые клапаны более востребованы, они оптимальны для больших комнат. В них совмещаются функции подачи и регулирования. В этом случае контроль происходит по другому принципу: к горячей воде подмешивается холодная. Трехходовые изделия обладают более высокой пропускной способностью.

Преимущества применения смесительного узла

Если при обустройстве теплого пола установить смесительный узел, то можно получить немало преимуществ:

Значительная экономия. Этот элемент позволяет примерно на 30% уменьшить затраты на электроэнергию при обогреве помещения, что в условиях постоянного повышения тарифов существенно.
Безопасность. За счет изделия пол никогда не будет излишне горячим, он не повредит ни людям, ни домашним животным, ни напольному покрытию. Также воздух в помещении не будет слишком пересушен.

Высокая надежность. Изделие изготавливается из прочных, качественных материалов, он прослужит долго. К тому же установка этого элемента продлевает период службы трубопроводов. Срок эксплуатации элементов теплых полов составляет порядка 50 лет.
Практичность. Чтобы установить это оборудование в системе, не нужно применять сложные инструменты или технику, какие-либо приспособления.
Гигиеничность. За счет поддержания стабильной температуры пола он всегда будет сухим. Быстрое высыхание напольного покрытия после мытья – гарантия того, что в доме будет подходящий микроклимат, не появится плесень.
Комфорт. Это главное преимущество применения смесительного узла. С ним пол станет равномерно теплым, комфортной температуры. Причем во всех комнатах дома он будет одинаково теплым. Регулировка нагрева пола происходит с учетом климатических условий вне дома.

С точки зрения специалистов, без использования смесительного узла можно обойтись только в том случае, если в доме организовано отопление за счет низкотемпературной системы. Т. е. вода нагревается лишь до определенного уровня. К примеру, когда отопление построено на применении воздушного теплового наноса. Если же один и тот же котел обеспечивает обогрев воды для ванны и системы отопления, что более распространено в загородных домах, то установка данного оборудования обязательна.

Особенности монтажа смесительного узла

Установить этот элемент в систему теплого пола можно двумя методами:

Смесительный узел фиксируется прямо к коллектору, не важно, с какой его стороны.
Узел устанавливается в котельной, а коллектор размещается на улице или в доме. У этого варианта есть преимущество: шум от работы наноса не будет мешать обитателям дома.

Независимо от выбранного варианта, смесительный узел будет функционировать одинаково.

Если его устанавливать к однотрубной конструкции, то к узлу будет походить 3 трубы: для холодной, горячей воды, для теплоносителя. Алгоритм работы устройства не сложен. Датчик температуры определяет параметры теплоносителя. За счет венчика можно регулировать температурные показатели внутри трубопровода. Для этого достаточно открывать или закрывать кран, чтобы поступала холодная или горячая вода.

Если смесительный узел монтируется в двухтрубной конструкции, то байпас будет находиться в закрытом положении. Вода станет смешиваться в системе постоянно. Еще один вариант установки – когда последний имеет свою запорную арматуру. В этом случае в системе предусматривают расширительный бак, датчики температуры и давления, теплообменник и насос. Такой вариант монтажа практикуют в многоэтажных домах и коттеджах.

Наша компания занимается реализацией смесительных узлов для теплых полов. Мы готовы предложить вам качественную продукцию по доступной цене. Если у вас есть вопросы, нужна консультация, — обращайтесь к нашим менеджерам. Вам достаточно позвонить по телефонам 375 (17) 223-29-63 и +375 (29) 832-25-81. Мы дорожим каждым клиентом и всегда готовы помочь с выбором продукции.

Металлопласт
Полипропилен
Канализация
Медные трубы

Запорная арматура
Коллекторы отопления
Наружний водопровод
Радиаторы отопления

Расширительные баки
Насосное оборудование
Резьбовые фитинги

Утеплитель для труб
Крепления для труб
Сифоны, трапы

Смесительные узлы для теплого пола, насосные группы, узлы регуляции теплого пола

Euro €USD $РФ руб

Москва, 3-й Нижнелихоборский проезд 1А, стр. 6

[email protected]

+7(495) 369-17-94

КОРЗИНА

Корзина пуста

MOD_VIRTUEMART_CART_AJAX_CART_PLZ_JAVASCRIPT

Главная
Теплые полы
Смесительные узлы для теплого пола

Система отопления «водяной теплый пол» обладает большим количеством преимуществ, эту система становится все более популярной у российских потребителей. Теплые полы относятся к низкотемпературным отопительным системам, в отличие от радиаторов отопления, поэтому обязательным элементом в системе теплого пола является смесительный узел теплого пола.
При использовании такой системы, оснащенной термосмесителем, неприятности типа получения ожогов полностью исключены, к тому же обеспечивается экономия энергии от 30 до 50%.

Зачем нужен смесительный узел для теплого пола?

Термосмеситель для теплого пола предназначен для обеспечения циркуляции и регулировки температуры теплоносителя в отопительной системе теплого пола. Состоит из двух основных элементов: циркуляционного насоса для создания циркуляции теплоносителя в контуре теплого пола и регулирующего клапана, который подпитывает контур горячей воды более прохладной из обратки.

Котел, обычно, нагревает воду до температуры 90 — 95°С, которая требуется для работы высокотемпературных радиаторов, а комфортная температура поверхности пола не должна превышать 31°С. С учетом толщины стяжки, в которой проложены трубы системы «теплый пол», а также толщину и тип напольного покрытия, температура теплоносителя в трубах теплого пола должна быть на уровне 35 – 55°С и не выше, т.е. в них нельзя направлять воду непосредственно из котла, так как ее температура слишком велика. Именно с целью понизить температуру теплоносителя на входе в контур теплого пола используется узел смешения.

В нем смешивается горячий теплоноситель и более холодный из контура обратки. В результате средняя температура становится ниже и различные контуры отопления в доме работают со своими температурными параметрами: в радиаторы подается горячая вода 95°С, а в контур теплого пола 55°С.

Смесительные группы для теплого пола обычно производятся двух типов.

Первый тип предусматривает использование трехходовых смесительных клапанов, задача которых заключается в смешивании горячей воды из котла и холодной воды из обратки. Клапаны обычно оснащены сервоприводами, благодаря которым возможно их управление термостатичными и погодозависимыми устройствами.
Трехходовый клапан совмещает функции питающего перепускного клапана и байпасного балансировочного клапана.
Считается, что трехходовой клапан универсален и незаменим в системах отопления с погодозависимыми контролерами и в крупных отопительных системах с множеством контуров.
Но имеются и некоторые недостатки. Например, может возникнуть ситуация, когда клапан по сигналу термостата может полностью открыться и впустить в систему теплый пол горячую воду с высокой температурой. Резкий температурный скачок может спровоцировать разрыв стяжки. Из недостатков еще стоит отметить, что трехходовые смесительные клапаны обладают высокой пропускной способностью, что не слишком удобно, так как любые изменения в регулировке клапана могут существенно сказаться на температуре пола. Их рекомендуется устанавливать в помещениях, у которых площадь превышает 200 кв.м.
Второй тип предусматривает использование двухходовых клапанов. В них смешивание горячей воды с холодной происходит постоянно, что полностью исключает перегрев теплого пола. Двухходовой смесительный клапан обладает малой пропускной способностью, за счет чего обеспечивается плавное и стабильное регулирование температурного режима. Их рекомендуется устанавливать в помещениях, у которых площадь не превышает 200 кв.м.
Двухходовой клапан иногда еще называют питающим клапаном. На двухходовой клапане обычно установлена термостатическая головка с жидкостным датчиком, постоянно контролирующим температуру теплоносителя, поступающего в контур теплого пола. Термоголовка открывает и закрывает клапан, добавляя или уменьшая подачу горячего теплоносителя от котла отопления.
Смешение теплоносителей происходит таким образом: теплоноситель из обратки подается постоянно, а горячий теплоноситель подается только, когда необходимо, т.е. его подача регулируется клапаном. В связи с этим теплый пол не перегревается и срок его эксплуатации продлевается.

Коллекторный узел для водяного пола распределяет теплоноситель по отдельным отопительным контурам. Обязательными его элементами являются расходомеры (так как длина труб в контурах разная и, соответственно, гидравлическое сопротивление тоже), термостатические клапаны (помогают регулировать температуру в отдельных контурах системы) и циркуляционный насос, который обеспечивает движение воды в контуре. Кроме основных элементов в смесительный узел могут входить: байпас, который защищает узел от перегрузок, дренажные и отсекающие клапаны и воздухоотводчики.

Погодозависимое управление.
Чтобы изменять мощность системы «теплый пол» в зависимости от погодных условий, например, при резком снижении уличной температуры, необходимо заранее увеличить температуру теплоносителя и его расход.
Для этлго используются клапаны с автоматическим управлением. Погодозависимый контроллер вычисляет необходимую температуру теплоносителя и плавно управляет клапаном. Контроллер постоянно проверяет температуру, и, если фактическая температура теплоносителя, подающегося в теплый пол, не соответствует расчетной, то контроллер поворачивает клапан на несколько градусов в необходимую сторону.
Если все жильцы отсутствуют в доме, то контроллер может снизить температуру теплоносителя и поддерживать ее в пределах заданного значения.

Режим ограничения температуры может обеспечиваться благодаря установке на клапан термостатической головки, оснащенной датчиком выносного типа. Температурный режим нагрева пола ограничивается отметкой, выставленной на термостатической головке.

Наши специалисты помогут Вам подобрать, а также смонтировать смесительный узел, найдут приемлемое решение по цене.
Вы останетесь довольны, сотрудничая с нами!

Блок смешивания

Смесительный узел

Выберите параметры ниже, чтобы определить UPC, код заказа и ремонтный комплект для конкретного смесительного узла

Посмотреть все модели

СКП: {{UPC}}

Код заказа: {{Код заказа}}

Комплекты

СКП: {{UPC}}

Код заказа: {{Код заказа}}

{{этот}}

результатов не найдено

Загрузи больше

Найти торгового представителя

Найти оптовика/дистрибьютора

Поделитесь этим продуктом

Создайте свою спецификацию менее чем за 5 минут

Узнать больше

Информация об утверждении/сертификации

Информацию об утверждении для конкретного продукта см. в листе технических характеристик продукта или обратитесь к представителю Watts. Для получения общей информации о любых партнерах по сертификации, указанных в спецификации, посетите веб-сайты наших партнеров по сертификации:

АССЭ	CSA	Сертификаты FM	НСФ
UL	УЛК	УСК	WQA

Описание коллекторов UFH

— Multipipe

По мере роста популярности установки напольного отопления важно понимать критически важные части системы UFH и то, как они работают. Этот пост объяснит, что такое коллектор и как он работает.

Коллекторы являются центральными узлами управления водой в системах напольного отопления. Они управляют расходом воды и любым зонированием помещения. Кроме того, коллекторы работают для циркуляции нагретой воды по трубам UFH, чтобы обеспечить комфортный и энергоэффективный обогрев каждой зоны системы.

Что такое коллектор UFH?

Коллекторы являются важными частями системы водяного теплого пола. Они соединяют источник тепла с трубопроводом внутрипольного отопления и служат в качестве конечной точки для контуров пола (трубопроводов). Коллекторы обеспечивают циркуляцию нагретой воды от источника тепла (например, котла) по трубам, расположенным под полом, при этом контролируя скорость потока. Если используется смесительный узел, они также контролируют температуру контура.

Водяные системы напольного отопления обычно состоят из трубопроводов, установленных на специальных изоляционных плитах UFH или в стяжке. Трубопровод UFH можно прокладывать по разным схемам (например, бифилярно) для формирования контуров. Один контур будет использоваться для отдельной комнаты или зоны, а несколько контуров — для больших комнат или открытых площадок — эти области называются зонами. Каждая зона подключается к центральному коллектору, что позволяет независимо управлять зонами. Кроме того, коллекторы могут управлять несколькими контурами одновременно, позволяя нагревать разные помещения до разной температуры. Каждая зона обычно управляется зональным термостатом, установленным в отапливаемой зоне.

Multipipe предлагает ряд коллекторов, которые могут управлять подогревом пола до 12 контуров, каждый из которых имеет до 120 метров подсоединенных трубопроводов. Наши коллекторы будут поддерживать постоянное и равномерное распределение воды по контурам пола при правильной температуре и скорости потока.

Составные части многотрубного коллектора

Коллекторы состоят из шести основных частей, каждая из которых выполняет жизненно важную функцию в эффективной работе системы напольного отопления.

Коммутационный центр

Коммутационный центр управляет электрическим аспектом системы подогрева пола. Он обеспечивает соединение между источником тепла, термостатом и коллектором. Центр коммутации координирует работу системы отопления, поскольку он обычно соединяет комнатные термостаты с отдельными комнатами (с помощью приводов) и централизует работу насоса и котла.

Смесительный блок коллектора

Смесительный узел (если установлен) состоит из трех основных частей: смесительного клапана, циркуляционного насоса и верхнего узла (состоящего из воздухоотводчика и датчика температуры). Он помогает привести температуру поступающей в бойлер воды к безопасной рабочей температуре для контуров пола. Это помогает поддерживать заданную температуру. Основная причина использования этого заключается в том, что у вас есть система, которая должна работать при разных температурах воды, то есть радиаторы, которые не могут работать при низких температурах. Вы устанавливаете источник тепла на желаемую температуру потока для работы радиационной системы, затем локально смешиваете воду для контура UFH.

Вентиляционные отверстия и дренажные клапаны

Вентиляционные отверстия и дренажные клапаны расположены на «поточной» и «возвратной» планках коллектора, и их функция заключается в помощи при первоначальном заполнении и выпуске воздуха из системы UFH. .

Расходомеры

Расходомеры устанавливаются на стержне потока коллектора, по одному на контур. Это поможет вам увидеть скорость потока через каждую зону. Расходомеры настраиваются во время установки, чтобы настроить правильный расход для контура и обеспечить расчетную тепловую мощность для этого контура, которая определяется нарастанием пола и тепловыми потерями помещения.

Запорные клапаны коллектора и штифты клапанов

Запорные клапаны позволяют изолировать и тестировать коллектор, не затрагивая остальную часть системы. Эти клапаны подсоединяются к коллекторным стержням или смесительному блоку (если он используется).

Штифты клапанов (они находятся на возвратной планке коллектора) позволяют наполнять и опорожнять систему, а также проверять давление, контролируя поток воды через отдельные контуры пола. После завершения этой операции крышки клапанов снимаются и заменяются приводами для обеспечения индивидуального управления контуром.

Привод

Приводы подключаются к центру проводки и крепятся к штифтам клапана коллектора. Это соединение позволяет приводам открывать и закрывать каждый контур, чтобы вода могла проходить через систему. Возможность индивидуального управления помещением.

Как работает многотрубный коллектор UFH?

Коллектор соединяет источник тепла (например, котел или тепловой насос) с трубами теплого пола и регулирует температуру поступающей воды через смесительный узел. Затем коллектор направляет эту теплую воду по всем контурам пола, создавая энергоэффективное решение для отопления.

Коллектор UFH состоит из стержня подачи (с расходомерами) и стержня возврата (со штифтами клапана). Это позволяет воде стекать по отдельным контурам труб, установленным в отдельные зоны. Каждая область может быть сбалансирована и управляться индивидуально в соответствии с требованиями конечного пользователя.

Верхний ряд имеет регулируемые клапаны с прозрачной крышкой, показывающей скорость потока. Скорость потока увеличивается или уменьшается при повороте клапана. Это позволяет системе иметь желаемый расход в каждом контуре.

Например, если 100-метровый змеевик находится в гостиной, а отдельный 80-метровый контур находится на кухне, оба набора труб вернутся к кранам на коллекторе. Из-за разной длины труб необходимо будет внести коррективы, чтобы обеспечить их баланс, поскольку вода всегда будет идти по более легкому маршруту и приведет к голоданию контура гостиной.

Нижняя полоса — это место, где находится наш блок управления приводом для управления каждым контуром.

Подключение источника тепла к контурам

Первичный контур отопления подключается к источнику тепла, который подает воду в коллектор (через смесительный узел, если он используется). Источник тепла подает воду к смесительному клапану коллектора, чтобы гарантировать заданную температуру воды (обычно 20 – 60°C). Однако, если источник тепла может постоянно обеспечивать необходимую температуру воды без перегрева, вам, вероятно, не понадобится смесительный узел, который помогает повысить эффективность вашего источника тепла.

Смесительный узел регулирует температуру воды с помощью заполненной воском термостатической головки по мере того, как тепло проходит через расплавленный воск; как жидкость, он занимает меньше места, поэтому он закрывает клапан, когда он снова затвердевает, воск расширяется, снова открывая клапан. Затем вода для отопления из первичного контура смешивается с более холодной водой из контуров пола для достижения желаемой температуры отопления. Эта температура настраивается во время установки в соответствии с проектными потребностями в тепле, на которые влияют тепловые потери, конструкция пола и тепловая мощность.

Распределение нагретой воды

При правильном расходе распределительная планка подает оптимально нагретую воду в трубы пола. После циркуляции вода возвращается в коллектор через возвратную планку. Возвратная планка имеет циркуляционные клапаны, обычно с приводами. Термостат дает команду исполнительным механизмам открываться и закрываться, позволяя воде течь в контуры пола, чтобы обогревать помещение по мере необходимости.

Управление коллектором

Центр коммутации эффективно управляет коллектором и его электрическими компонентами. Центр проводки соединяет источник тепла, термостаты, приводы коллектора, насосы и зональные клапаны. Например, если термостат требует тепла в определенной зоне, Центр коммутации подаст напряжение на соответствующие приводы. При открытии штифта клапанов теплая вода может течь по контурам. Коммутационный центр также требует тепла от котла, открывает все установленные зональные клапаны и приводит в действие насос смесительного узла.

Multipipe предлагает ряд интеллектуальных программируемых термостатов, которые позволяют пользователям дистанционно управлять своим отоплением в сочетании с интеллектуальным шлюзом. Использование интеллектуальных термостатов помогает уменьшить углеродный след конечных пользователей и обеспечивает долгосрочную экономию на счетах за электроэнергию.

Где разместить коллектор UFH?

Положение коллектора может сильно повлиять на эффективность системы UFH. Идеальным местом для коллектора является центральная часть нагревательных зон. Место должно быть таким, чтобы можно было легко получить доступ для будущего обслуживания. Кроме того, центральное расположение коллектора поможет свести длину трубопровода к минимуму, что обеспечит равномерное и эффективное попадание воды в каждую зону системы без перегрева.

Для более крупных проектов может потребоваться более одного коллектора. Например, если полы с подогревом должны быть установлены на нескольких этажах, мы рекомендуем установить отдельный коллектор на каждом этаже.

Нужно ли мне более одного коллектора UFH?

При стандартной установке обычно используется отдельный коллектор для каждого этажа здания.

Однако, если в доме есть полы с подогревом внизу и радиаторы наверху, можно использовать только один коллектор, если контур радиаторов подключен к традиционной ответвленной системе.

Если выбрать коллектор контура радиатора, то можно;

обеспечивают тот же уровень контроля, что и схема UFH внизу,
разрешить управление отдельными комнатами
сопоставьте его с той же умной системой.

Предположим, вы можете подобрать размеры радиаторов для работы при более низкой температуре (обычно за счет увеличения их размеров). Тогда вам не придется устанавливать смесительные клапаны. Тогда переключение теплового насоса/котла на более низкую кривую температура/тепло может значительно повысить эффективность вашей системы.

Однако необходимо позаботиться о балансировке системы, поскольку две системы работают по-разному. Например, радиаторы могут иметь гораздо меньшее сопротивление, чем контуры теплого пола, и, следовательно, получать львиную долю тепла, оставляя контуры теплого пола голодными.
