схема подмеса своими руками, монтаж группы подмеса, регулировка, подключение

Содержание:

Назначение смесительных узлов
Особенности работы узлов подмеса
Узел подмеса с двухходовым клапаном для теплого пола
Узел подмеса с трехходовым клапаном
Схемы смесительного узла для пола
Порядок настройки смесительного узла

В последние годы обустройство пола с обогревом успешно сочетается с отопительной системой с привычными для многих радиаторами. Совместное функционирование двух таких похожих и одновременно принципиально разных конструкций невозможно без смесительного узла для теплого пола.

Поскольку обогрев пола относится к низкотемпературным системам, а отопительные радиаторы к высокотемпературным, непременным условием их совместной эксплуатации является наличие узла подмеса. Его основное функциональное назначение, как понятно из названия – смешивать.


Назначение смесительных узлов

Прежде всего, надо отметить, что применяют смесительный узел для водяного
теплого пола, поскольку и в системе нагрева пола, и в радиаторах течет одинаковый теплоноситель.

Система теплоснабжения обычно состоит из:

  • нагревательного котла, в котором греется вода;
  • одного контура с высокотемпературными батареями;
  • нескольких контуров, входящих в конструкцию теплого пола.

Котел, входящий в систему, нагревает теплоноситель до температуры, необходимой для функционирования радиаторов, обычно это 95 °С, но в некоторых случаях 85 и даже 75°С. В соответствии с санитарными нормами, температура на напольной поверхности не может быть больше 31°С. Ограничение связано со многими причинами, в том числе с комфортным передвижением по дому.


С учетом высоты стяжки, в которую вмуровывают трубопроводы системы обогрева, а также типа и параметров материала пола температура рабочей среды в трубах составлять должна не больше 55 градусов. Отсюда ясно, что не следует направлять в отопительный контур горячую воду прямо из котла, поскольку она имеет чересчур высокую температуру.

Поэтому с целью понижения степени нагрева рабочей среды на входе в контур производят монтаж смесительного узла теплого пола. В нем происходит смешивание потоков теплоносителя с разными температурами. В результате его температура понижается, и вода подает в отопительный контур.

Нередко владельцев недвижимости интересует, всегда ли для теплого пола нужен смесительный узел, и когда его можно не устанавливать. Специалисты утверждают, что такое вполне возможно. Если обустройство теплоснабжения в доме предусматривает использование низкотемпературных контуров, а агрегат нагревает воду только до нужной температуры для отопительной системы, тогда можно не монтировать узлы подмеса.

Примером является применение воздушного теплонасоса. Если нагревательный котел подает воду не только в конструкцию пола с обогревом, но и для принятия душа с температурой 65 – 75°С, тогда теплый пол без смесительного узла эксплуатировать нельзя.

Особенности работы узлов подмеса

Функционирование узла происходит так:

  1. Горячий теплоноситель достигает коллектора обогрева пола и доходит до предохранительного клапана с термостатом.
  2. Когда нагрев рабочей среды превышает требуемый уровень, срабатывает клапан и начинается подача холодной воды из обратки, в результате чего она перемешивается с горячим теплоносителем.
  3. После того как температура имеет нужное значение, клапан опять срабатывает и поступление горячей воды прекращается.

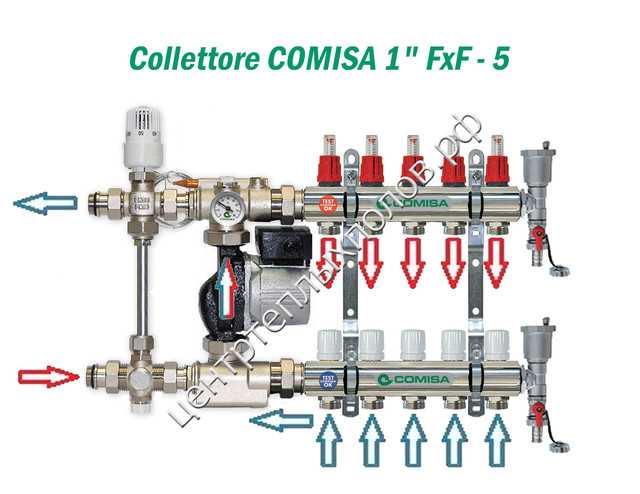

Коллекторный узел отвечает за регулировку степени нагрева теплоносителя и за его циркуляцию в контуре, и состоит из двух главных элементов:

  1. Предохранительного клапана, подпитывающего отопительный контур горячей водой настолько, насколько это требуется, осуществляя контроль на входе.
  2. Циркуляционного насоса, обеспечивающего перемещение теплоносителя по контуру с определенной скоростью, в результате чего напольное покрытие будет равномерно прогреваться по всей площади.


Кроме них в смесительный узел для теплого пола и радиаторов могут входить:

  • байпас, препятствующий перегрузке системы;
  • воздухоотводчики;
  • клапаны отсекающего и дренажного типа.

В зависимости от решаемых задач смесительный узел коллектора можно обустраивать разными способами. Его всегда монтируют до контура отопительной конструкции, но само место монтажа точно не указывается. Например, узел можно сделать в комнате, где находится теплый пол, либо в котельном помещении.

Когда в постройке несколько комнат с теплыми полами, тогда смесительные узлы размещают в каждой из них отдельно или в близко расположенном коллекторном шкафу. В работе этих узлов имеется главное отличие, связанное с использованием разных предохранительных клапанов. Эти устройства бывают 2-х и 3-х ходовыми.

Узел подмеса с двухходовым клапаном для теплого пола

2-х ходовой тип устройства также называют питающим. На нем имеется термостатическая головка, укомплектованная жидкостным датчиком, в постоянном режиме контролирующим степень нагрева рабочей среды, которая подается в контур пола. Головка служит для открытия/закрытия клапана, в результате чего поступление горячей воды от нагревательного котла добавляется или отсекается.

Подмес потоков осуществляется так: вода из обратки поступает постоянно, а нагретый теплоноситель подается в случае необходимости, благодаря тому, что клапан регулирует этот процесс. В результате система обогрева пола не перегревается никогда и тем самым срок ее эксплуатации увеличивается.

У двухходового устройства малая пропускная способность, поэтому регулировка температуры рабочей среды осуществляется плавно. Специалисты при подключении смесительного узла для теплого пола отдают предпочтение использованию данного типа клапана. Правда, существует ограничение на его применение – обогреваемая площадь не должна превышать 200 «квадратов».

Узел подмеса с трехходовым клапаном

Трехходовой вариант совмещает в себе две функции: байпасного балансировочного крана и перепускного питающего клапана. Внутри него перемешиваются потоки холодной обратки и горячего теплоносителя.

Трехходовые устройства нередко оснащают сервоприводами, предназначенными для управления термостатическими приборами и контролерами погоды. В этом случае внутри клапана имеется заслонка, находящаяся в зоне 90 ° между обратным трубопроводом и трубой подачи нагретого теплоносителя от агрегата. Ее можно устанавливать в любом расположении – с уклоном в одну из сторон или посередине в зависимости от требуемого соотношения между горячей водой и обраткой.


Принято считать, что данный вид клапанов незаменим для отопительных систем с большим числом контуров.

Из недостатков этих элементов следует отметить:

  1. Не исключены случаи, когда в результате сигнала от термостата клапан открывается и впускает теплоноситель, имеющий температуру 95 °С, в контур пола. Такие резкие температурные скачки при эксплуатации системы недопустимы, поскольку от избыточного давления трубопровод может лопнуть.
  2. Трехходовые клапаны, имеющие значительную пропускную способность, даже в случае минимального сбоя в регулировке устройства могут сильно изменить температуру в контуре.

Чтобы поменять мощность системы нагрева пола в зависимости от погоды используют специальную арматуру – погодозависимый контролер. Например, в случае резкого похолодания, помещение в доме начинает остывать быстрее и нагревательная конструкция не может справляться со своим назначением. Для повышения ее эффективности следует увеличить нагрев теплоносителя и его расход.

Можно задействовать клапаны, управляемые вручную и при изменении погоды каждый раз крутить вентиль. Но недостаток такого метода очевиден: оптимальный режим выставить сложно. Поэтому многие домовладельцы отдают предпочтение клапанам с автоматическим управлением. Контролер вычисляет требуемую температуру и плавно управляет устройством.

Вся зона в 90 градусов разбита на 20 секторов, в каждом из которых 4,5 градуса. Контролер проверяет температурный режим раз в 20 секунд. Когда фактическая величина температуры воды, поступающей в систему, не отвечает расчетной, тогда клапан разворачивается в одну из сторон на 4,5 градуса.

Кроме этого, контролер позволяет сэкономить энергоносители. При отсутствии жильцов он понижает температуру в комнатах до минимально возможной отметки.

Схемы смесительного узла для пола

Схем подмеса для теплого пола существует множество. Можно обустраивать смешение теплоносителя, как до коллектора, так и на всех отводах от него.

Каждую ветку нужно оборудовать такими приборами как термостаты, расходомеры, клапаны:

  1. Устройство балансировочное вторичного контура. Благодаря этому клапану осуществляется регулировка смесительного узла теплого пола — корректируется соотношение между объемами горячего и холодного теплоносителя из обратки. Чтобы повернуть клапан, используется шестигранный ключ, а чтобы не произошло смещение, его фиксируют зажимным винтом. Кроме этого, на устройстве имеется шкала расхода, отражающая его пропускную способность, равную от 0 до 5 кубометров в час.
  2. Клапан балансировочно-запорный для радиаторного контура. Данное устройство предназначается для соединения группы подмеса для теплого пола с иными элементами отопительной системы. Для его поворота используют шестигранный ключ.
  3. Клапан перепускной. Это предохранительное устройство. Он защищает насосное оборудование при работе того в режиме, когда через него не подается вода. Устройство срабатывает, если давление в системе понижается до определенного значения, выставляемого ручкой.


Схемы смесительного узла для радиаторов отличаются, что зависит от того, обустраивается одно- или двухтрубная теплоснабжающая система. Например, байпас при монтаже однотрубной конструкции всегда находится в открытом положении, чтобы горячий носитель тепла частично мог всегда двигаться в сторону батарей. В двухтрубной системе байпас закрывают, поскольку в нем отсутствует необходимость.

Не всегда коллекторная группа монтируется до радиаторного контура. Когда строение имеет небольшую площадь, и падение температуры рабочей среды незначительно, тогда коллектор с узлом подмеса располагают на обратке радиаторного контура. В этом случае коллектор теплого пола со смесительным узлом работает наиболее эффективно.

Порядок настройки смесительного узла

Когда выполнена работа в соответствии со схемой подключения смесительного узла для теплого пола, его функционирование требует регулировки. Процесс установки узлов несложен, потребуется только состыковать трубы.

Что касается настройки, то эта работа выполняется в определенной последовательности.

Этап 1. Сервопривод (термоголовку) снимают, чтобы он не оказывал влияние на узел при настройке.

Этап 2. Пропускной клапан выставляют на максимум, равный 0,6 бар. Если при выполнении настройки случайно сработает устройство, результат не получится корректным. По этой причине его следует поставить в положение, при котором это не может произойти.

Этап 3. Далее определяютcя с установкой балансировочного клапана. Под цифрой 1 обозначен радиаторный контур, 2 – контур системы пола с обогревом.

Для этого пользуются формулой:

Kvб = ((t1-t2обр/t2подачи-t2обр) -1)*Kvт

При этом:

t1 – температура рабочей среды в подающем трубопроводе высокотемпературного контура;

t2 подачи – температура носителя тепла в трубе подачи напольного контура;

t2обр – температура воды в обратке контура пола с обогревом.

т – коэффициент, равный 0,9.

Если, например, t1 = 95 °, t2 подачи = 45 ° и t2обр = 35 ° подставить в формулу, тогда Kυб получится равным 4,05.

Это значение нужно выставить на устройстве балансировки.


Этап 4. Далее настраивают насосное оборудование. Для этого потребуется узнать расход воды в системе нагрева пола вместе с коллектором и величину потери давления в контуре за узлом подмеса.

Расход носителя тепла в напольном контуре узнают, воспользовавшись несложной формулой:

G2=3600*Q/c*(t2подачи-t2обр)

Где:

G2 – расход теплоносителя во вторичном контуре обогрева пола;

Q – сумма тепловой мощности устройств, которые подключены после узла подмеса;

c – теплоемкость теплоносителя, в случае с водой c = 4,2 кДж.

Если подставить цифровые значения в формулу, тогда G2 = 857 кг/час или 0,86 м³/час.

Чтобы узнать потери давления в контуре пола с обогревом, делают гидравлический расчет. Скорость насоса определяют по специальным графикам. Прежде отмечают точку, соответствующую расходу и напору насоса. Находящаяся выше полученной точки кривая отражает скорость насосного оборудования.

Так полученная величина расхода 0,86 м³/час, а напор насоса -4,05 мв.ст. Потерю давления в контурах после узла вычисляют с запасом 1 мв.ст., итого ΔPн = ΔPс + 1 = 4,05 +1 мв.ст.

Когда при настройке смесителя для теплых полов своими руками не получилось рассчитать насос, данный этап пропускают. В этом случае насосное оборудование выставляют на минимум. Если потом в процессе балансировки отопительной системы станет ясно, что скорости не хватает, то насос выставляют на больший параметр.

Этап 5. Начинают балансировку линий теплоснабжения пола. Прежде всего, закрывают на радиаторном контуре кран балансировочно-запорного типа. Далее откидывают с клапана крышку и поворачивают его, двигаясь по часовой стрелке до упора, задействуя шестигранный ключ.

Ответвления контура регулируют, используя балансировочные клапаны. Когда после узла подмеса имеется только одна линия, то этот процесс не требуется.

Балансировку выполняют следующим образом:

  1. Открывают регуляторы на максимум.
  2. На ответвлении, где отклонение расхода самое большое (отличие фактического показателя от проектного), клапан закрывают до нужной величины.
  3. Аналогично регулируют и остальные ветки системы.
  4. Если расход после балансировки ответвлений собьется, его еще необходимо откорректировать.
  5. В случае, когда даже при открытых клапанах выставить расход не получилось, насосное оборудование следует переключить на большую скорость.

Этап 6. Увязывают узел подмеса для пола с остальными отопительными приборами. С этой целью на радиаторном контуре открывают клапан балансировочно-запорного типа, который ранее был закрыт, до положения, способного обеспечить необходимый расход теплоносителя.

Когда настраивается узел подмеса для теплого пола своими руками, этот показатель можно контролировать при помощи расходомеров или в обратном трубопроводе.

Расход теплоносителя в радиаторном контуре вычисляют по формуле:

G1=3600*Q/c*(t1-t2обр)

Все цифровые значения известны, если их подставить в формулу, тогда G1 = 142 кг/час или 0, 14 м³/час.

Этап 7. Приступают к настройке перепускного клапана. Выставляют на нем величину давления, которая должна быть на 5 – 10% меньше максимального давления насосного оборудования при заданной скорости. Это значение узнают из инструкции к насосу. Перепускной клапан насосного оборудования открывают только тогда, когда оно работает на нагнетание давления притом, что расход воды отсутствует. На этом устройстве устанавливают давление 0,54 – 5% = 0,51 бар.

Этап 8. Проверяют правильность функционирования смесительного узла. Подтверждением равномерности прогрева ответвлений теплого пола и правильности соотношения температурного режима в контурах является выполнение нижеприведенного равенства:

t1p— t2обрp/t2подачиp— t2обрp= t1ф — t2обрф/t2подачиф — t2обрф

при этом индексом «р» обозначены расчетные величины, а индексом «ф» — фактические.

В том случае, когда равенство не выполнено, тогда на ¼ оборота закрывают балансировочно-запорный клапан, находящийся на радиаторном контуре, после чего повторно снимают показания и выполняют расчеты.

Если равенство соблюдается, считается, что смесительный узел эксплуатируется корректно. После этого возвращают на место сервопривод, на все элементы, где нужно, помещают защитные колпачки и затягивают винт на балансировочном устройстве.

Отопительный узел подмеса помещают в коллекторный шкаф, который обычно находится в помещении, где обустроен пол с обогревом. Также его можно расположить рядом с нагревательным котлом, если позволяет расстояние. Элементы смесительного узла можно смонтировать своими руками.

Нужно знать, что огромным минусом обустройства конструкции теплого пола без узла подмеса и коллектора заключается в том, что тогда нужно минимизировать теплопотери воды при передвижении ее от нагревателя к контуру, для чего потребуется выполнить ряд мероприятий по утеплению здания и его элементов.
