Теплый пол водяной схема подключения: 5 Схем подключения водяного теплого пола

как подключить водяной и электрический пол к системе отопления, как соединить с терморегулятором, схема, как правильно на фото и видео

Содержание:

Схема подключения теплого пола к электрической сети
Подключение пола с подогревом через терморегулятор
Расчет нужного количества регуляторов температуры
Схема подключения обычного теплого водяного пола
Схема подключения нагреваемого водяного пола к индивидуальной системе отопления
Схема монтажа раздельных контуров с водяным теплоносителем
Применение комбинированной схемы подключения нагреваемого пола

Смонтировать теплый пол в жилом помещении можно, применив для этого электрический или водяной нагреватель. Какой бы тип нагревания не применялся, встает вопрос о том, как подключить теплый пол к теплоносителю, так как каждый тип подогреваемого пола имеет свою специфику подключения.

Схема подключения теплого пола к электрической сети

В электрическом подогреваемом полу применяется электрический нагревательный элемент, работой которого управляет терморегулятор (детальнее: «Управление электрическим теплым полом – варианты и способы»).

На сегодня имеется два основных вида терморегуляторов:

• механические, где температура нагревания элемента контролируется, с помощью механического датчика;
• электронные, способные устанавливать рабочую температуру нагревательного элемента с помощью электронной схемы. Подобные регуляторы имеют более широкие функциональные возможности. Например, можно запрограммировать как время включения, так и время выключения.

Все они предназначены для контроля мощности различных конструкций нагревательных элементов, таких, как:

Нагревающий кабель. Это специальный кабель с жилой, имеющей большое сопротивление, покрытой надежной, термостойкой изоляцией. Этот кабель нагревается, если по нему пропустить электрический ток.

Тепловой мат. Основу такой конструкции составляет нагревательный кабель, закрепленный на теплоизоляционной основе с определенным шагом.

Полупроводниковый нагревающий элемент. Под действием электрического тока, полупроводниковый материал, размещенный на специальной пленке, излучает инфракрасные лучи. Толщина пленки с полупроводниковым элементом не превышает 0,5 мм.

Подключение пола с подогревом через терморегулятор

В паспорте любого терморегулятора можно найти информацию о том, как подключить теплый пол к терморегулятору. Схема подключения теплого пола к сети имеется также на корпусе приобретенного терморегулятора. Поэтому, установку и подключение терморегулятора можно осуществить самостоятельно, без привлечения посторонних мастеров также как и монтаж самих обогреваемых полов.

Монтаж прибора можно осуществить посредством подключения его к проводке или подключить через обычную электрическую розетку.

Схему простого подключения прибора можно увидеть ниже на рисунке.

Одно из условий нормальной работы теплого пола – это монтаж его через отдельный автоматический выключатель, рассчитанный на определенную нагрузку. Это даст возможность отключать обогреваемый пол от сети без отключения других приборов, например на летний период.

На рисунке ниже показана схема подключения, учитывающая это требование.

Теплый пол можно подключить самому, но лучше подключение теплого электрического пола поручить соответствующей организации, тогда будет распространяться гарантия на материал и на работу, что очень важно, так как будет с кого спросить (прочитайте также: «Какой теплый пол электро выбрать»).

Расчет нужного количества регуляторов температуры

Многих интересует, как соединить теплый пол, если имеется несколько комнат, нуждающихся в обогреве. В таких случаях целесообразно установить терморегуляторы для каждой комнаты отдельно. Такое распределение позволит уменьшить нагрузку на электропровода. Это достигается тем, что каждое помещение может иметь свой режим работы.

Например, если это жилое помещение, то полы могут работать в ночное время, а если это санузел, то только на период пользования. Это легко сделать, если установить электронные терморегуляторы, у которых имеется функция программирования.

Схема подключения обычного теплого водяного пола

Теплые водяные полы имеют совсем другой принцип работы, поскольку работают на жидком теплоносителе. В данном случае можно использовать один из способов монтажа теплого пола – это подключение теплого водяного пола к магистральной трубе отопления. К сожалению, этот способ не приветствуется в ЖКХ и может привести к серьезным теплопотерям, что может послужить причиной поступления жалоб на недостаточное тепло.

Несмотря на это, многих интересует, как правильно подключить теплый пол к магистральной трубе без ущерба для своих соседей. Такая схема существует и сводится к тому, что теплый пол подключается в местах, где система отопления переходит на обратный поток. В таком случае, подогреваемые полы не будут излишне горячими.

Недостаток такой схемы очевиден и характеризуется тем, что нет возможности регулирования температуры подогрева. Температура полов будет зависеть от температуры основной системы отопления.

Схема подключения нагреваемого водяного пола к индивидуальной системе отопления

Подключение теплого водяного пола к собственной системе водяного отопления практикуется повсеместно, так как этот процесс не имеет никаких проблем, но он ограничен областью применения. Подобные схемы можно применять только в частном секторе.

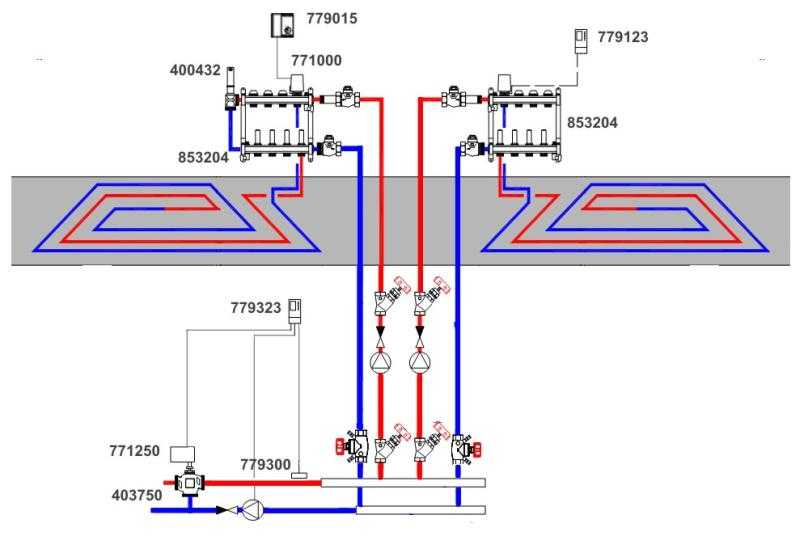

Ниже на рисунке, можно ознакомиться со схемой установки нагреваемого водяного пола.

На схеме можно выделить такие составляющие конструкции:

1. Механизм управления клапаном. Сигнал управления подается от датчика температуры. Соединяются эти элементы конструкции посредством сигнального кабеля. При достижении верхнего предела температуры клапан закрывается, а при достижении нижнего предела – открывается.
2. Балансировочное клапанное устройство. Оно регулирует проход энергоносителя, в случае прекращения его подачи. В результате теплоноситель движется по системе, минуя котел.
3. Циркуляционный насос, который увеличивает скорость протекания теплоносителя по водяному контуру.
4. Предохранительный термостат. Он контролирует температуру в системе отопления и размещается на подающей трубе.
5. Электропривод группы клапанов водяного коллектора. Его задача – это управление клапанами раздельных нагревательных контуров.
6. Водяной коллектор обогревательного пола, обеспечивающий распределение теплоносителя по различным контурам (прочитайте: «Схема коллектора теплого пола – как всё должно работать»).
7. Затворный вентиль водяного коллектора (байпас). Его задача – переключение водяного контура на малый круг.
8. Регулятор температуры, устанавливаемый в месте нагреваемого пола. Их количество зависит от количества нагреваемых полов. Наличие выносных регуляторов температуры позволяет задавать параметры обогрева для каждого пола отдельно.

Как подключить теплый пол к системе отопления, можно узнать, посмотрев соответствующее видео.

Подключение теплого пола к системе отопления может быть осуществлено с помощью гидравлического разделителя, тем более, если точек подключения несколько. Разделитель состоит из специальной емкости, в которой накапливается теплоноситель. Гидравлическую емкость устанавливают в таком месте, чтобы она не мешала жизнедеятельности человека. Это может быть специально оборудованная ниша в стене. Как подключить водяной теплый пол с использованием гидроаккумулятора, можно ознакомиться на фото.

Основным элементом, обеспечивающим нормальную работу пола с подогревом, является водяной коллектор. К этому прибору подводятся все контуры отопления, при этом, водяной коллектор позволяет регулировать давление и температуру энергоносителя раздельно по каждому контуру.

Схема монтажа раздельных контуров с водяным теплоносителем

В процессе составления схемы пола с подогревом, важно учитывать места, где будут проходить отопительные трубы.

В точках, где находится бытовая техника и мебель таких труб не должно быть.

Существует два варианта монтажа контуров водяного отопления для подогрева пола – это «улитка» (спираль) и «змейка».

Соответствующая схема подключения теплого водяного пола выбирается в зависимости от условий эксплуатации, а также региональных климатических условий. В регионах, где наблюдается холодный климат, применяют схему типа «спираль». Такая схема способствует более рациональному и равномерному нагреву всей поверхности пола. Читайте также: «Как устроен смеситель для теплого пола и для чего он нужен».

Применение комбинированной схемы подключения нагреваемого пола

Нагреваемые полы могут иметь как самостоятельные контура отопления, так и в сочетании с традиционными системами отопления, включающими в себя радиаторы обогрева. Комбинированная система отопления предусматривает первоначальное подключение к цепи отопления радиаторов, а затем, на обратном движении теплоносителя – нагреваемого пола.

Читайте также: «Как выбрать и установить расходомер для теплого пола».

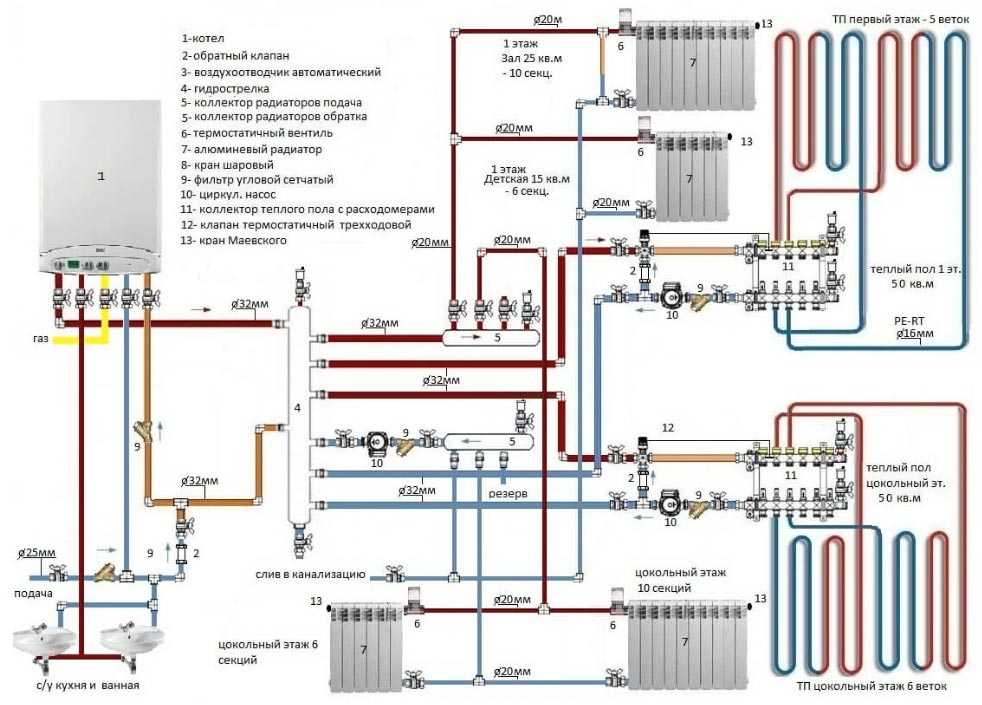

Комбинированная схема устройства нагреваемого пола содержит следующие элементы:

1. Циркуляционный насос.
2. Радиаторы отопления.
3. Отопительный котел.
4. Расширительный бак.
5. Устройство управления.
6. Запорные вентили.

Схема подключения теплого пола, как своими руками сделать монтаж, фотографии и видео

Содержание:

1. Особенности подключения электрического обогрева

2. Подключение электрического пола через терморегулятор
3. Расчет необходимого количества терморегуляторов
4. Особенности подключения водяного обогрева
5. Схема контуров с жидким теплоносителем
6. Комбинированная схема подключения пола с обогревом

Напольное покрытие с обогревом, которое в последнее время стало так популярно в частном домостроении, бывает водяным или электрическим в зависимости от вида нагревательных элементов. Монтаж и подключение теплого пола к управляющей системе желательно доверить профессионалам, поскольку его обустройство требует наличия опыта проведения подобных работ. Чтобы грамотно их выполнить, необходимо иметь знания об основах гидродинамики или о правилах монтажа электроприборов.

Особенности подключения электрического обогрева

Одним из основных элементов, обеспечивающих оптимальное функционирование электрического теплого пола, является терморегулятор, он может быть:

• механическим прибором – в нем желаемую температуру выставляют при помощи реостата;
• электронным устройством – температурный режим устанавливается на нем благодаря использованию реле. В этих регуляторах теплого пола при наличии микропроцессорного программатора имеется возможность обеспечивать автоматическое управление процессом функционирования отопительной конструкции в соответствии с заданными параметрами.

И механические, и электронные терморегуляторы обладают способностью влиять на работу следующих электрических элементов систем обогрева пола:

• нагревающего кабеля в надежной изоляции, имеющего большое сопротивление. Он вырабатывает тепло при прохождении через него электрического тока;
• теплового мата – в данном случае кабель располагается на пленке теплоизоляции, предварительно выполнив расчет электрического теплого пола;
• специальной тонкой пленки, излучающей термические волны (инфракрасные лучи). Ее толщина составляет не более 0,5 миллиметра. В слое пленки вмонтирована плоская полупроводниковая полоса, обеспечивающая нагрев.

Подключение электрического пола через терморегулятор

Чтобы обеспечить экономное расходование электроэнергии при обустройстве электрического пола для обогрева домовладения, его необходимо подключать к кабелю питания непосредственно через терморегулятор (как он выглядит видно на фото).

Обычно схема подключения теплого пола изображается производителем на корпусе данного терморегулирующего прибора или в паспорте на него. При наличии практических навыков и соответствующих знаний подключение терморегулятора к теплому полу вполне можно выполнить самостоятельно. Кабель электропитания к устройству подводят либо через проводку, либо непосредственно к розетке, соблюдая схему отопления с теплыми полами. При подключении терморегулятора к сети задействуют автоматический выключатель, специально для этого предназначенный.

Расчет необходимого количества терморегуляторов

Обычно в частном доме полы с электрическим обогревом обустраивают в нескольких комнатах и помещениях, поэтому монтировать терморегуляторы и датчики температуры нужно отдельно к каждому из отопительных контуров. Благодаря этому в процессе функционирования системы отопления удается не допускать излишних нагрузок на электрические сети. Поскольку обогреваемые помещения не всегда эксплуатируются в одном режиме, наличие отдельных терморегуляторов – разумное решение. Например, спальню можно прогревать непосредственно перед отдыхом и во время сна.

Особенности подключения водяного обогрева

Способы подключения водяного пола для обогрева отличаются от обустройства электрической системы.

Подачу жидкого теплоносителя можно обеспечить при помощи подключения конструкции к магистральному отоплению. Но подобный вариант не всегда приемлем, поскольку это, скорее всего, приведет к большим потерям тепла у соседей, если квартира расположена в многоквартирном доме. Без ущерба подобное устройство обогрева пола допустимо только для помещений, в которых стационарная система предусматривает обратное течение. Кроме этого, температура теплоносителя будет недостаточной для обеспечения комфортного пребывания в комнате.

Еще такая схема подключения теплого пола не позволяет осуществлять в полной мере регулировку температурного режима жидкого теплоносителя. Даже при условии установки задвижек на входе и выходе нагревательного контура температура воды зависит от степени нагрева ее в магистральной системе, но регулировка водяного теплого пола всё же необходима.

Что касается схем подключения водяного теплого пола к индивидуальным отопительным системам, то они практически не имеют недостатков при условии использования их в частных домовладениях.

Вариант первый.

Как правильно подключить теплый пол водяной наглядно видно на принципиальной схеме, на которой элементами системы отопления являются:

• управляющий клапанный термостатический механизм – на него сигнал поступает от установленного в контуре датчика температуры. В случае достижения необходимого температурного режима, прибор останавливает подачу теплоносителя;
• балансировочный клапан – данное устройство позволяет не допустить холостого прогона воды в контурах отопления. При отключении подачи теплоносителя, благодаря данному элементу источник тепла запускается по малому кругу, минуя котел;
• циркуляционный насос – обеспечивает дополнительное давление подогретой воды для прохождения ее через нагревательные контуры;
• предохранительный термостат – его устанавливают на входе теплоносителя в трубу системы для контроля над температурой воды;
• коллектор водяной системы пола с обогревом – он обеспечивает распределение водяного теплоносителя по контурам;
• электропривод клапанной группы на водяном коллекторе – отвечает за управление клапанами, расположенными на нагревательных контурах;
• байпас (притворный клапан коллектора) – необходим для надежной циркуляции жидкого теплоносителя по малому системному кругу;
• несколько выносных регуляторов температуры воды конструкции пола с обогревом – позволяет в индивидуальном порядке поддерживать нужный температурный режим в каждом эксплуатируемом помещении, в котором отопление производится при помощи данной системы.


Вариант второй.

Существует схема подключения теплого водяного пола своими руками с использованием гидравлического разделителя, который представляет собой накопительную емкость, предназначенную для накопления теплоносителя. Его обустраивают в специальном коллекторном ящике в оборудованной для этого нише в стене.

Вне зависимости от того, какой выбран вариант подключения обогреваемого пола с использованием жидкого теплоносителя, важным этапом проведения монтажных работ является установка коллектора. К этому устройству подводят все контуры водяной отопительной системы. Коллектор позволяет выполнять регулировку рабочего давления и температуры теплоносителя для каждого контура индивидуально.

Схема контуров с жидким теплоносителем

Когда проектируется схема подключения водяного пола, непременно просчитывают места нахождения отопительных контуров (детальнее: «Длина контура водяного теплого пола: правила расчета»). Они не должны располагаться в помещении там, где планируется установка стационарной техники.

Двумя основными схемами подключения контуров, обеспечивающих функционирование водяного обогреваемого пола, считаются «змейка» и «улитка» (ее еще называют «спиралью»). Специалисты рекомендуют использовать второй способ в регионах с холодным климатом, поскольку тогда напольное покрытие прогревается более равномерно и не подвергается деформации по причине значительных температурных колебаний.

Особенности подключения комбинированной системы отопления, подробное видео:

Комбинированная схема подключения пола с обогревом

Водяные полы с обогревом могут функционировать:

• в качестве самостоятельной системы отопления помещения;
• в совокупности с традиционно используемыми радиаторами.

В последнем случае к трубам, по которым транспортируется теплоноситель, подключают в первую очередь батареи отопления, а обратный ход подогретой воды направляют через контуры системы теплого пола.

Основными элементами комбинированной схемы подключения пола с обогревом являются:

• отопительный котел;
• насос для обеспечения надежной подачи и циркуляции теплоносителя;
• радиаторы отопления;
• бак, имеющий мембранную перегородку;
• устройство управления;
• запорные краны.

В заключении следует отметить, что даже, несмотря на умение выполнить подключение теплого пола своими руками, без соответствующей схемы это сделать невозможно.

руководство по подключению системы к коммуникациям

Теплый пол водяного типа становится все более популярным у владельцев частных домов, отапливаемых от котла. Комбинированная система, оборудованная по всем правилам, исправно работает уже 15-20 лет. Грамотно подобранная схема подключения водяного теплого пола (ВТП) обеспечивает подачу теплоносителя, нагрев его до нужной температуры и распределение по контурам.

В этой статье мы подробно разберем особенности сборки коллекторного узла и схему подключения системы. Мы также предоставляем подробные инструкции по установке. Но сначала рассмотрим, когда водяной пол становится полезным, а когда его устраивать нецелесообразно.

Содержание статьи:

• Ограничения по монтажу ЭЦН
• Разбор схемы подключения с коллектором
  • Принцип нагрева
  • Подбор и сборка коллекторного узла
  • Пошаговая инструкция по монтажу
• Схема подключения от радиатора отопления
• Выводы и полезное видео по теме

Ограничения по монтажу ЭЦН

Производители комплектующих для теплых полов (ТП) не всегда указывают, есть ли ограничения по монтажу водяных систем , но они есть. В некоторых случаях запрещается устанавливать отопительные конструкции.

Где не принято укладывать водяные полы:

• В многоквартирных домах. Центральное отопление распределено между квартирами. Дополнительное подключение в одном из них приведет к нагреву и гидравлическому дисбалансу.
• В общественных местах. Теплый пол считается малоэффективным, так как потери тепла велики, а по сути экономичные системы удорожаются в процессе эксплуатации.
• В жилых домах с недостаточной теплоизоляцией в качестве основного источника тепла. Одним из условий устройства теплых полов в северных районах является снижение теплопотерь за счет пола и пола, а также установка радиаторов по периметру помещений, под окнами.

Наиболее эффективной системой отопления признана комбинация традиционного радиаторного отопления с теплыми полами, а основными источниками тепла остаются отопительные батареи.

Но иногда большую роль играет система, спрятанная под полом:

Фотогалерея

Фото

Большие окна в пол требуют особого оформления интерьера, а радиаторы в комнатах со стеклянными стенами кажутся излишними

Чтобы сохранить все нюансы стиля ретро, ​​дизайнеры идут на разные ухищрения. Одна из хитростей – использование теплого пола вместо технических радиаторов

В отличие от взрослых, дети очень любят играть на полу, где при традиционном отоплении скапливается холодный воздух. Выход — теплый пол

Помещение для принятия водных процедур не может быть холодным, а когда не только воздух, но и пол становится теплым, комфорт повышается

Просторные комнаты с панорамными окнами

Интерьер в стиле ретро

Детские и игровые комнаты

Ванные и туалеты

Теплые полы, оборудованные с соблюдением норм и технологических нюансов, безопасны, гигиеничны и не нарушают эстетику помещения.

А за функциональность и удобство использования отвечает выбранная схема подключения, описание которой будет рассмотрено более подробно.

Анализ схемы подключения с коллектором

Существует несколько вариантов проектирования системы водяного ТП. Но самой практичной и рациональной признана конструкция – многофункциональный узел, распределяющий теплоноситель.

Принцип отопления

Основным источником теплоснабжения в доме, как правило, является автономный генератор, функцию которого обычно выполняет котел. Тип котла значения не имеет, но считается, что он стоит в 6-7 раз дешевле электрического.

Котел можно установить на кухне, в коридоре, подвале или в специально выделенном помещении — котельной. Связь с радиаторами и теплым полом осуществляется посредством труб (полипропиленовых, металлопластиковых и др.)

Температура отопительной воды для отопления достигает 95°С. Система закрытая и температура обратки ниже — примерно 65 -70°С. Но для теплого пола эти параметры не подходят, максимально допустимое значение составляет 55°С. На практике теплоноситель поступает в трубы ЭХЗ еще более охлажденным – 35-45°С.

Для регулировки нужной температуры к контурам подключается обратка и устанавливаются потоки смешения.

Схема подключения: 1 — клапан трехходовой; 2 — насос циркуляционного типа; 3 — краны шаровые с датчиками температуры; 4 — коллектор распределения теплоносителя с расходомерами; 5 – коллектор с регулировочными вентилями, установленными на обратке; 6 — теплый пол «улитка»

Температуру в системе можно регулировать вручную, ориентируясь на данные датчиков температуры. Однако существуют газовые котлы, рассчитанные на прямое подключение ЭХЗ. Автоматически подают воду с заданной температурой 40-45°С.

Твердотопливные котлы плохо регулируются. Чтобы теплоноситель в системе с твердотопливным генератором достиг нормы, требуется установка дополнительной буферной емкости.

И вот они подходят идеально, так как нужная температура поддерживается автоматически, однако это самый дорогой способ обогрева, экономически не выгодный.

Подбор и сборка коллекторного узла

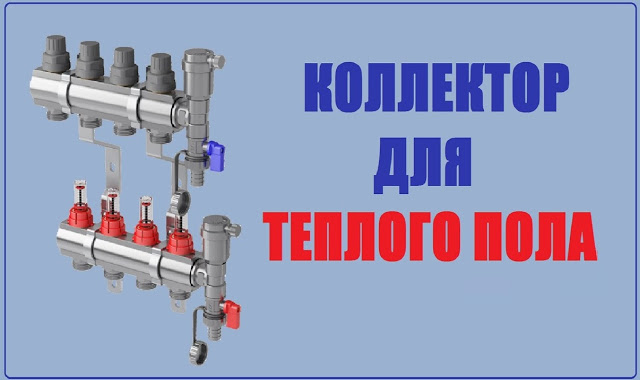

Контуры ЗТП подключаются к системе отопления через распределительный коллектор. Это узел, позволяющий регулировать расход теплоносителя, контролировать температуру и расход, балансировать контуры, удалять воздух из системы. За каждую функцию отвечают отдельные элементы: , расходомеры, манометр, термостаты.

Метод подключения пробоотборника. К стене крепится гребенка, к которой с одной стороны подсоединяются подающая и обратная линии, а с другой – водяные контуры из одного или нескольких помещений

Для того, чтобы правильно подобрать комплектующие для сборки смесительно-распределительного узла, лучше нанять специалиста, хорошо разбирающегося в качестве запчастей на рынке.

Основные элементы узла:

Галерея изображений

Фото

На подающей линии имеется коллектор с балансировочными клапанами, оборудованными расходомерами, на выходе такой же коллектор, но с обычными клапанами или термостатическими клапаны

На оба коллектора устанавливаются краны, выполняющие 2 функции: удаление теплоносителя из системы и сброс воздуха при первичном или последующем заполнении контуров водой

При отсутствии отдельного стояка необходим смесительный узел, включая байпас, термостат и насос. Вариантов установки блока множество, в зависимости от расположения коллектора, количества подключаемых контуров и других условий монтажа

Причин завоздушивания системы несколько, поэтому установка автоматического воздухоотводчика необходима. Он крепится сбоку, желательно в самой высокой точке коллекторно-смесительного узла, на подающей гребенке 9.0003

Коллекторные гребенки с расходомерами и вентилями

Краны дренажные для аварийного слива СОЖ

Смесительный узел регулировки СОЖ

Автоматический воздухоотводчик для отвода воздуха из труб

фурнитура), необходимы специальные кронштейны. Вся сборка обычно размещается в коллекторном шкафу, который может иметь различную конструкцию и место установки.

Пошаговая инструкция по установке

Водяной пол подключается к системе отопления на завершающем этапе, когда строительные работы полностью завершены, собран и установлен коллекторный шкаф.

Весь процесс установки системы ВТП включает следующие этапы:

1. Проектирование, расчеты, составление схемы.
2. Подготовка основания ;
3. Армирующая сетка правая;
4. Заполнение контуров теплоносителем, гидравлические испытания.
5. Заливка укладка чистового пола.
6. Подключение к системе, балансировочные цепи.
7. Ввод в эксплуатацию, испытания.

Как видите, действия по подключению выполняются в самом конце. И здесь большую роль играет контурная балансировка. Каждая петля имеет разную длину, соответственно все цепи отличаются гидравлическим сопротивлением.

Инструкция по соединению труб:

Фотогалерея

Фото

Для предохранения труб от износа и перегибов, перед соединением надеваем теплоизоляцию или гофрированные трубы

Сначала надеваем на трубу накидную гайку, затем обжимное кольцо и упорную втулку

Приводим трубу с резьбовым зажимным соединением, которое накручиваем на резьбовой штуцер

Чтобы не сорвать резьбу, надеваем для затяжки используйте два ключа: одним держим шестигранник на штуцере, другим закручиваем гайку

Расстояние между двумя соседними отопительными контурами должно быть 10 см

Второй конец контура соединяется с штуцером на гребенке относящийся к возвратному патрубку охлаждающей жидкости

Все защитные рукава из гофрированной трубы или изоляции должны быть длиной не менее 50 см, из которых 25 см будут в стяжке, а остальные 25 под коллектором

По окончании работ все контуры должны быть соединены с арматура. При желании можно установить систему автоматического управления

Шаг 1 — надеть защитные трубы

Шаг 2 — установить зажимное соединение под евроконус на трубу

Шаг 3 — присоединить штуцер к штуцеру коллектора

Шаг 4 — аккуратно затянуть соединение

Шаг 5 — спланировать установку второго конца трубы

Шаг 6 — найти соответствующий штуцер на задней гребенке

Шаг 7 — отрегулировать положение изоляционных втулок

Шаг 8 — подключите все трубы по очереди

Если установить коллектор в сборе без расходомеров, функция обогрева будет нарушена. При вводе системы в эксплуатацию теплоноситель будет стремиться попасть в контуры меньшего размера, с минимальным сопротивлением. В результате помещения при коротких замыканиях будут отапливаться по проекту, а при длинных останутся неотапливаемыми.

Балансировка должна начинаться при подключении коллектора к подающей и обратной трубам.

Схема теплых полов с различными отопительными контурами. Для того, чтобы температура в них была примерно одинаковой, необходимо выполнить балансировку, для чего нужны расходомеры

Инструкция по балансировке:

• Попеременно открыть подающий и обратный клапаны . Убедитесь, что вентиляционные отверстия также открыты.
• При выключенном котле включить циркуляционный насос и установите термостат на максимальную температуру.
• Довести давление в системе до нормы — 1-3 бар.
• Закрыть вентили на всех контурах Оставить только самый длинный. Запишите данные расходомера.
• Откройте клапан на втором по длине контуре . Отрегулируйте скорость потока до первого результата с помощью балансировочного клапана.
• Продолжайте открывать клапаны на контурах по одному , от длинного к короткому, регулируя скорость потока до одного значения (первого).

С помощью удобного функционала вы всегда сможете настроить параметры потока. Но делать все придется вручную, ориентируясь на значение в самом длинном контуре.

Запрещено начинать работу сразу на полной мощности, температуру охлаждающей жидкости в системе следует повышать постепенно. В первые сутки подается вода чуть выше комнатной температуры — +25°С, затем каждый день прибавляется 5-6°С. Желаемая температура устанавливается на термостате.

При достижении температуры 30-45°С, обогреваемой водой, в помещениях должен быть максимально комфортный микроклимат. Если этого не произошло, можно добавить еще максимум 5-10°С

Скорость насоса повышать не нужно; лучше, если он работает на первом. Нормальная разница температур на подаче и обратке составляет 5-10°С, но если значение выше, то скорость насоса можно увеличить.

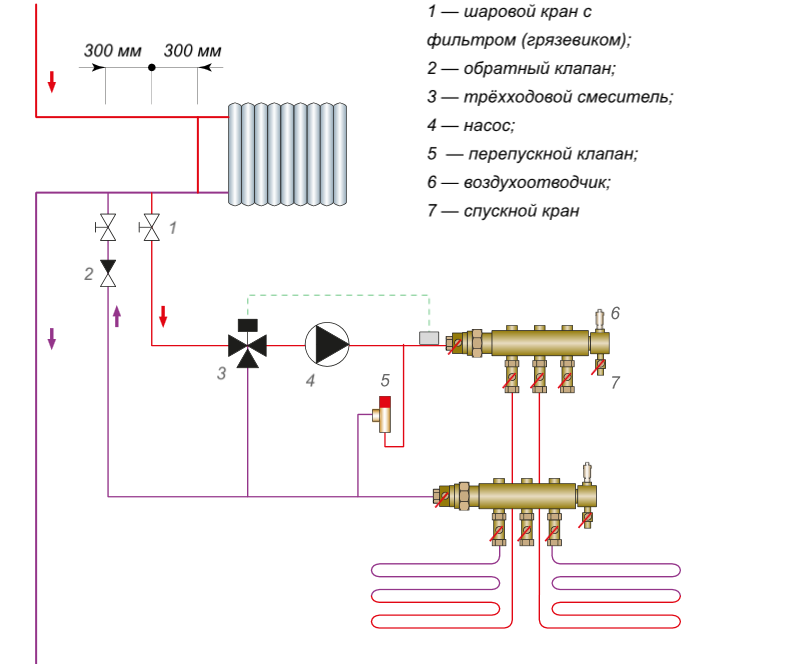

Схема подключения от радиатора отопления

Иногда вместо схемы «котел — смесительно-коллекторный узел — контуры» применяют другие варианты подключения теплого пола. И самый распространенный из них – подключение контура ВТП к радиатору отопления.

Схема выглядит так:

Подключение к обратке выполнено: 1 — краны шаровые запорные; 2 — обратный клапан; 3 — трехходовой смесительный узел; 4 — насос циркуляционного типа; 5 — воздушный клапан; 6 — коллекторный узел; 7 — труба к котлу

Минус схемы — сезонное использование теплого пола. Как известно, радиаторы отопления летом не используются, поэтому пол также останется холодным.

Чтобы температура охлаждающей жидкости не поднималась выше нормы, в цепь включен специальный датчик с клапаном. Он автоматически перекрывает подачу воды, как только становится слишком жарко. Когда охлаждающая жидкость остынет до приемлемой температуры, снова открывается.

Этот тип ВТП может быть выполнен без насосно-смесительного узла. Единственным средством регулировки является термостатическое устройство, установленное на подающей трубе.

Выводы и полезное видео по теме

Обзор способов подключения:

Вариант подключения схемы без коллектора:

Как собрать насосно-смесительный узел

При выборе схемы подключения ЭЦН к системе отопления следует лучше обратиться к специалисту для учета всех нюансов дальнейшей эксплуатации .

Если нет навыков самостоятельной сборки коллекторно-смесительного узла, рекомендуем купить готовый.

Используете самостоятельно собранный и подключенный теплый пол и хотите поделиться полезными советами по установке и предупредить новичков о возможных ошибках? Пишите свои комментарии в блоке ниже, добавляйте фото и рекомендации.

Может у вас есть вопросы по теме статьи? Не стесняйтесь задавать их нашим специалистам ниже под этим материалом.

Что вы не знаете о системах напольного отопления

Перейти к содержимому

Предыдущий Следующий

Чего вы не знали о теплых полах

Системы теплого пола делятся на водяные и электрические. Оба вида пользуются спросом, и нельзя однозначно сказать, какой из них лучше.

Водяной пол

Основным условием устройства водяных полов является возможность прямого подключения к системе центрального отопления или обустройство отдельной котельной. В многоквартирных домах такие перекрытия можно использовать только в том случае, если они изначально заложены в проекте. В стандартных городских квартирах их установка запрещена, так как напор воды в системе рассчитан исключительно на радиаторное отопление.

Для монтажа теплых полов используются металлопластиковые или полимерные термостойкие трубы, благодаря которым система безотказно работает 40-50 лет при условии правильного монтажа и подключения. Такое отопление является низкотемпературным и чаще всего используется в качестве вспомогательного отопления. В то же время он также может выступать в качестве основного источника тепла, особенно для небольших помещений.

Система состоит из распределительного узла, включающего в себя коллектор, циркуляционный насос и смесительный узел, и отопительного контура. Оптимальной площадью для обогрева одним контуром считается 10-15 м2, поэтому для больших помещений проектируют систему с несколькими контурами и возможностью отдельного отключения каждого из них.

Преимущества водяного теплого пола

Специалисты утверждают, что покупать тонкий водяной теплый пол предпочтительнее по нескольким причинам:

• Первое – это комфорт. Конструкция водяного теплого пола способна равномерно распределять тепло по всей площади помещения.

• Во-вторых, безопасность. Система водяного отопления «теплый пол», стоимость которой не высока, является низкотемпературной, и теплоноситель в ней не нагревается выше 55°С, а давление в трубах не превышает 3 бар. Однако эта конструкция рассчитана на то, чтобы выдерживать температуру воды 90°С и давление 7 бар. Другими словами, запас прочности водяного теплого пола автоматически увеличивается вдвое.

• В-третьих, экономичность и энергоэффективность. По сравнению с радиаторной системой отопления, в которой зоны перегрева создаются под окнами для достижения комфортной температуры в помещении, а нагретый воздух фактически сильнее нагревает потолок. Водяной теплый пол излучает мягкое тепло со всей площади нагревательной панели. При таком распределении тепла температуру в помещении можно снизить на 2-3 градуса без малейшей потери комфорта. За весь период эксплуатации это дает ощутимую экономию на отоплении, особенно для помещений большой площади и с высокими потолками, что окупит затраты на водяные теплые полы.


• Еще одним важным преимуществом водяного теплого пола является абсолютная свобода создания любых интерьеров, так как из всех элементов этой системы в помещении вы увидите только термостат для контроля температуры.

Цена водяных теплых полов зависит от:

• степени утепления помещения;
• качество и долговечность используемого оборудования;
• схема подключения системы водяного теплого пола к источнику тепла;
• использование комнатной автоматики или подключение к системе «умный дом».

Напольные покрытия с водяным подогревом

Можно укладывать водяные теплые полы под плитку, ламинат в квартире или на даче, но идеальным покрытием считается керамическая плитка. Однако при достаточной теплоизоляции помещения (в пределах СНиП – 60-65 Вт/м²) можно использовать практически любой вид отделочного покрытия, в том числе мрамор, камень, ковролин, паркет и даже пробку.

Если вы решили укладывать теплые водяные полы в деревянном доме под паркет, то вам следует обратить внимание на то, что в настоящее время практически все производители паркета изготавливают специальные виды этого покрытия, совместимые с данной системой.

Электрический пол

Электрические теплые полы комплектуются различными типами нагревательных элементов, и в зависимости от этого делятся на кабельные, пленочные и термоматы.

Кабель

Самый распространенный тип, отличающийся простотой устройства. Устанавливается в стяжку или слой плиточного клея, удобен при укладке на небольшой площади. Кабель выпускается полностью готовым к установке, поэтому его нельзя укоротить или удлинить. Во избежание перегрева после установки над ним нельзя ставить мебель.

Пленка

Представляет собой тонкую полоску термостойкого полиэстера с запаянными внутри нагревательными элементами. Такое устройство обеспечивает очень быстрый и равномерный нагрев. Пленочные полы собираются из отдельных частей на месте и укладываются непосредственно под напольное покрытие. Их нельзя устанавливать в стяжку и плиточный клей, так как щелочная среда разрушает пленку.

Термоматы

Разновидность кабельной системы. Доступен в тонких рулонах из стекловолокна с фиксированным кабелем. При установке на сложные поверхности допустимо обрезать стекловолокно, чтобы облегчить раскладывание части секции. Использование электрических матов значительно упрощает монтаж системы.

• ГЭК бытовой

• ГЭК бытовой

Высокоэффективные циркуляционные насосы, предназначенные для систем отопления. Применяется в качестве универсального апгрейда и сменного насоса. Насосы изготавливаются из различных материалов, что делает их подходящими для различных областей применения.

---

Макс. расход
Макс. напор
Температура жидкости
Макс. давление

3,7 м ³ /ч
7 м
2.. 110°C
10 бар

VIEW

• HET Бытовой

• HET Бытовой

Высокоэффективные циркуляционные насосы. Насос оснащен функцией AUTO, которая автоматически настраивает насос в соответствии с требованиями системы для обеспечения оптимального комфорта и минимального энергопотребления, а также простоты ввода в эксплуатацию.

---

Макс. расход
Макс. напор
Температура жидкости
Макс. давление

3,7 м ³ /ч
7 м
2.. 110°C
10 бар

VIEW

• HEC Коммерческий

• HEC Коммерческий

Высокоэффективный циркуляционный насос для коммерческих зданий. Интуитивно понятный пользовательский интерфейс, особенно подходящий для замены старых циркуляционных насосов. Режим ECO автоматически регулирует насос в соответствии с потребностью в нагреве.

---

Макс. расход
Макс. напор
Температура жидкости
Макс. давление

10,8 м ³ /ч
10 м
2.. 110°C
10 бар

Просмотр

• HEMEANIC PWM

• HEMENTIC PWM

Высокоэффективные насосы для насосов Compact Compact, подходящие для всех HVAC, насосы для жажды, и от тепла, и тепловые насосы для жажды, и от тепла, и тепловые насосы для жажды, и от тепла, и тепловые насосы, и тепловые насосы, и тепловые насосы, и тепловые насосы, и тепловые насосы, и тепловые насосы, и тепловые насосы, и тепловые насосы.
