Монтаж водяного тёплого пола

Водяной пол состоит из самого основного нагревательного элемента, это бетонной стяжки, в которую уложены трубы, расположенные в определённом порядке с циркулирующей в них водой. На бетонный пол и вдоль стен с расположенным термоизолирующим настилом, поверхность которого укрыта алюминиевым слоем, укладываются трубы отопления. Подложка из алюминия препятствует уходу тепла через пол и стены. Трубы отопления укладываются на специальные пластиковые крепежи, которые плотно защёлкиваются.

Гарантия — 5 лет !
Компания «Сантехник Степаныч» предоставляет гарантию 5 лет на монтаж тёплого пола Монтаж водяного тёплого пола

После чего вся конструкция заливается раствором из цемента. Вся система водяного тёплого пола работает благодаря циркуляционному насосу и термостатам, а также регулирующим вентилям и распределяющим тепло контурам. Во многих современных котельных агрегатах предусмотрена установка системы тёплый пол, и они могут работать в данном режиме.

Установка водяных тёплых полов в многоэтажных домах от центральной системы отопления невозможна. Выход из ситуации есть — это создание автономной системы отопления.

Такое может быть, но в очень старых зданиях и при условии, что не были рассчитаны диаметры и различные уклоны.

Прокладка водяного тёплого пола

Температура в системе тёплый пол составляет не более 50-55 С. При более высокой температуре теплоносителя, может быть дискомфорт при ходьбе, а само бетонное покрытие может треснуть, а плитка вовсе может отстать. Самая оптимальная температура в трубах 29-33 С. Если температура теплоносителя выше, то устанавливаются специальные термосмесительные краны.

В отопительной системе водяной тёплый пол используются трубы из сшитого полиэтилена и металлопластиковые. Трубы, изготовленные из чёрных металлов, запрещено использовать, так как они могут порваться в толще бетона из-за сварного шва. Лучшим при прокладке будет диаметр труб от 16 до 18 мм.

Для тёплых полов применяются трубы, которые не используются в обычном водоснабжении. При прокладке такие трубы обязательно должны быть гибкими, очень герметичными и препятствующие проникновению во внутрь кислорода. К показателю теплопроводности и коэффициенту линейного расширения предъявляются особые требования. Срок службы таких труб должен быть очень большим около 50 лет, чтобы гарантировать надёжность соединений. Поэтому для системы тёплый водяной пол лучше применять трубы известных мировых производителей.

Видео: Монтаж на арматурной сетке

Стоимость монтажа тёплого пола

На мобильных устройствах вы можете прокручивать таблицу c ценами на услуги монтажа тёплого пола влево-вправо

Наименование услуги	Ед. изм.	Цена
Монтаж водяного тёплого пола на маты (в зависимости от метража)	м2	550 — 850 р.
Монтаж автоматики для тёплого пола (комнатный термостат, сервопривод)	шт.	от 3500 р.
Монтаж коллекторного узла для тёплого пола	шт.	от 5000 р.
Установка коллекторного шкафа (встроеного)	шт.	2500 р.
Монтаж смесительного узла для тёплого пола	шт.	от 3500 р.
Монтаж смесительного узла для тёплого пола	шт.	от 3500 р.
Промывка контура тёплого пола в системе отопления	шт.	от 1500 р.

Остальные услуги по монтажу отопления >>

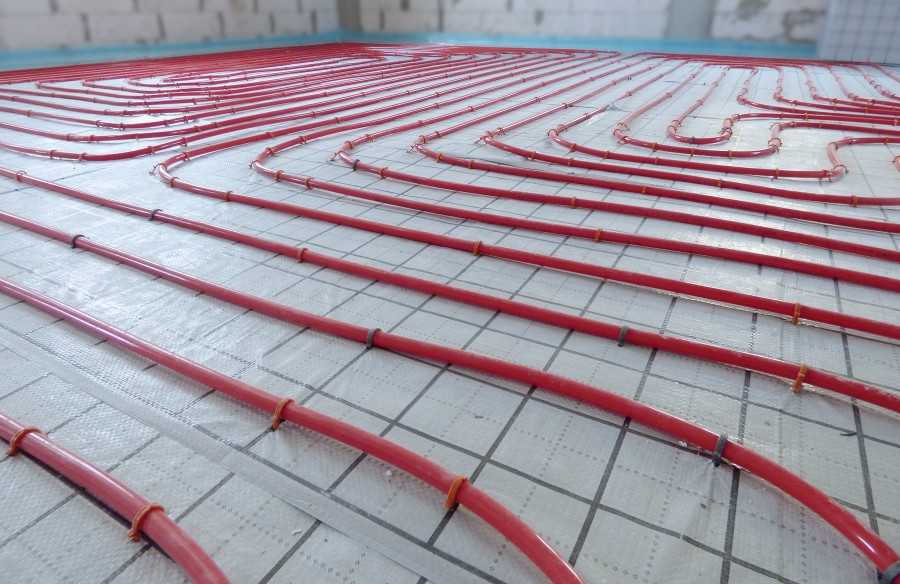

Фотографии работ по монтажу тёплого пола:

Остальные фотографии по монтажу тёплого пола >>

Монтаж водяного тёплого пола

При укладке водяного тёплого пола использутся два разных способа: сухая и мокрая укладка.

• Мокрая укладка. При этом методе трубы укладываются в цементную стяжку. При надобности, под цементную стяжку укладывается слой утеплителя. Далее укладывается армированная сетка, поверх сетки укладываются трубы тёплого пола и крепятся к арматуре. После подключения системы отопления проводится опресовка — проверяется герметичность системы. После успешного тестирования заливается бетон — минимум 7 см.
• Сухая укладка. В этом варианта не используется цементная стяжка, а трубы отопления укладываются в маты для водяных полов или в деревянное основание из досок (при этом желательно использовать теплопроводящие «бабочки»).

Видео: Монтаж пола сухим способом

Водяные тёплые полы — вопросы и ответы:

Как произвести расчёт тёплого водяного пола?

Расчитать затраты на тёплый пол не простая задача — нужно учесть теплопотери всего дома, от этого будет зависеть частота укладки труб и необходимая мощность котла. Для расчёта тёплого пола вам следует обратиться к нашим менеджерам по телефону или оставить заявку на e-mail Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript..

Можно ли использовать водяной тёплый пол в деревянном доме?

Да, можно произвести укладку водяного тёплого пола в деревянном доме. При это скорей всего придётся импользовать сухой метод укладки, т.к. бетонная стяжка довольно тяжёлая — не каждый дом сможет выдержать эти нагрузки.

Какова температура тёплого водяного пола?

Температура пола на прямую зависит от температуры снаружи и качеству утепления дома. Нормальной, комфортной температурой поверхности пола считается 24-28 градусов, при этом температура теплоносителя в трубах отопления — около 40 градусов.

Какая толщина у тёплого пола водяного?

При бетонной стяжке толщина самой стяжки — от 7 до 10 сантиметров. Если под стяжкой нужно дополнительное утепление, то дополнительно потребуется от 5 до 10 сантиметров утеплителя (например пенополистерол).

При сухом методе укладки пола полщина пола выходит около 4 сантиметров. Если потребуется дополнительное утепление под полом, то его толщина — от 1 до 5 сантиметров.

Что такое электрический водяной тёплый пол?

Название «электрический водяной тёплый пол» не совсем верное — сам пол водяной, с трубами отопления, водой в качестве теплоносителя, но отопительный котёл работает на электричестве. Поэтому некоторые могут по ошибке и так назвать данную связку «водяной пол-котёл».

Опишите пирог тёплого водяного пола

При использовании бетонной стяжки должен получиться такой пирог (от низа в верху):

• Пол, основание.
• Утеплитель. Значительно уменьшает расход тепла.
• Гидроизоляция. Требуется для заливки цемента.
• Цементная стяжка: армирование, трубы, сам цемент.
• Напольное покрытие. Можно использовать только теплопроводящие напольные покрытия (ламинат, линолеум без тёплов подложки, керамическая плитка и т. д.).

Какая «максимальная длина водяного теплого пола»?

При укладке тёплого пола нужно учитывать что длина контура не должна превышать 100 метров, и разница между длиной разных контуров не должна быть значительной. При соблюдении этого правила — КПД тёплого пола будет выше. Чрезмерная длина труб даст высокую нагрузку на циркуляционный насос, теплоноситель будет сильно остывать в конце трубы и такая система трудней поддаётся балансировке.

Какие лучшие трубы для тёплого водяного пола?

В системах водяного тёплого пола мы используем трубы Rehau RAUTHERM S из сшитого полиэтилена. Трубы Рехау обеспечивают не превзайдённую надёжность и длительный срок службы. Качество труб подтверждено нашими успешными проектами.

Видео: Трубы для теплого пола. Рекомендации специалистов

Обсудить или задать вопрос:

Расчет теплого водяного пола, видео и этапы

Содержание:

• Проектирование системы
• Расчет теплопотерь водяного пола
• Водяной пол, как вспомогательная и основная система
• Комбинированная система водяного пола
• Отличия водяного теплого пола
• Расчет количества труб в погонных метрах
• Видео расчета теплого водяного пола

Сейчас в бытовом строительстве часто стали использоваться водяные обогреваемые полы. Они не только придают обстановке в доме дополнительный уют и комфорт, но и дают возможность значительно сэкономить. Первое, что необходимо для того, чтобы смонтировать эффективный водяной теплый пол: расчет системы и ее проект.

Проектирование системы

Планирование системы устройства теплого водяного пола своими руками основано на просчете отопительных нагрузок по отдельным помещениям здания. Если этого не сделать, то возникают проблемы: слишком высокая или низкая температура воды на разных участках системы, трудности регулирования и поддержания нужной температуры и т.д.

Рекомендации по проектированию системы:

• Желательная протяженность контуров — от 60 до 80м, максимальная – 100м.
• Коллектор надо располагать по возможности в центре помещения.
• Не надо подсоединять к одному и тому же коллектору контуры, которые разнятся по длине более чем в 2 раза.
• Рекомендуемый шаг монтажа – центральные зоны – 30см, зоны по краям — 15см.
• Стандартное число рядов в краевых зонах – 6.
• Влажные помещения укладываются полностью шагом в 15см.
• При более двух коллекторах нужно ставить балансировочные клапаны.
• Предельное снижение давления на коллекторе, которое допускается – 20 кПа.
• Толщина теплоизолятора (полистирол) – первый этаж – 10см, последующие этажи – 3см.
• Расход воды в контурах – 0.03/0.07 литров в секунду
• Все помещения желательно регулировать по отдельности.
• Для бетонной водяной системы на больших площадях нужны деформационные швы.

Что нужно знать и иметь для правильного расчета и проекта:

1. Все планы комнат.
2. Конструкции наружных стен.
3. Виды и размеры окон.
4. Режим температур в помещениях.
5. Места установки коллекторов.
6. Место расположения и тип теплогенератора.
7. Виды финишных напольных покрытий в помещениях.
8. Разновидность системы – бетонная либо настильная.
9. Нужно ли покомнатное регулирование температур.

Сложные вычисления, и теплотехнические тоже, необходимо делать в специальных компьютерных программах. Для уже эксплуатируемых домов рассчитывают коэффициент теплопередачи от ограждающих конструкций, где К= Вт/(м²·°С) на основании имеющихся данных. Часто применяется и величина, обратная этому показателю – сопротивление теплопередаче, где R=(м²·°С)/Вт.

Если дом лишь в проекте, по данным теплотехнического расчета делается вывод об энергосберегающих качествах конструкций, и необходимости их дополнительной теплоизоляции. По вычисленным величинам оценивается насколько «теплы» окна и стены. Чем выше показатель R, тем лучше сохраняется тепло в помещении. Для расчета водяных обогреваемых полов также важны показатели тепловых потерь в здании.

Расчет теплопотерь водяного пола

Теплопотери в помещениях можно просчитать по удельному тепловому потреблению (условному). Как пример: 80Вт/м² умножается на площадь постройки 100м², то есть тепловые потери составят 8кВт. Этот способ годен только для приблизительного определения теплового потребления домов в целом. При средних показателях удельных теплопотерь в здании в 80Вт, удельные тепловые потери отдельных помещений могут варьироваться от 20Вт до 300 Вт на кв. метр. Из-за этого теплопотери в каждой комнате надо определять, учитывая некоторые аспекты. А именно:

• Коэффициенты тепловой передачи у ограждающих конструкций и их площадь.
• Среднюю температуру наружного воздуха в зимнее время в вашем регионе.
• Режим температур воздуха в данном помещении.
• Есть ли механическая вентиляция.
• Кратность воздухообмена и температуры приточного воздуха.
• Присутствуют ли дополнительные тепловые источники в комнате.

На основании установленных теплопотерь, формы помещений и ваших пожеланий, на планах размечаются зоны полов, где будет уложена система.

При обычных условиях теплые полы могут покрывать нагрузки примерно в 100 Вт/м². Когда данный показатель изменяется в ту или иную сторону, это зависит от таких факторов.

• Шага монтажа трубок и их диаметра.
• Температуры входящей и выходящей из контуров воды.
• Вида напольного покрытия.
• Вида теплоизоляции под системой.
• Материала и высоты стяжки.
• Режима температур воздуха в комнатах и т.д.

Водяной пол, как вспомогательная и основная система

Основное обогревание ложится на радиаторы. Тут нужно только поддерживать в системе температуру воды постоянной. Этот тип регулирования называется термостатическим. В этом случае, если водяной пол является основным, чтобы компенсировать тепловые потери комнаты, степень нагревания воды зависит от перепада температур снаружи здания.

Важно! Чем более холодная погода, тем сильнее должна быть прогрета вода в системе теплого пола, и наоборот.

Обычно используются такие методы подключения систем:

1. прямо от низкотемпературных котлов;
2. от высокотемпературных котлов через смесительно-регулировочные узлы либо смесительные (трехходовые) клапаны.

Теплые полы — это низкотемпературный тип отопительной системы. В теории можно подстроить котёл на минимальное нагревание и добиться необходимого тепла. Но, есть один аспект. В обычных нагревательных котлах при эксплуатации их в низкотемпературных диапазонах, КПД резко падает. Иными словами — та экономия, которой вы хотели, делая проект энергосберегающей системы обогреваемого пола, теряет весь смысл. Вследствие этого, вам необходимо иное решение. Некоторые современные теплогенераторы могут подавать воду с нужной пониженной температурой. В них встроен режим эксплуатации на подачу теплоносителя, нагретого до +30/50°.

И если такой котёл оборудован циркуляционным насосом, а вода греется до одной и той же температуры для всех контуров, вы получите самый низкозатратный метод обогрева здания водяными полами. Если режима низких температур у котла нет, придётся использовать смесительный трёхходовой клапан. Ведь температура воды в системе обогреваемых полов не такая как в радиаторном аналоге. Смесительный узел можно оснастить термостатом, при помощи которого и задавать нужное значение температур.

Важно! Если в вашем доме есть сильно отличающиеся по взаимодействию с теплыми полами покрытия, например – дощатые и из керамической плитки, то для таких комнат надо будет монтировать отдельные контуры.

В силу различной теплопроводности данных материалов, необходима разная температура воды при одних и тех же показателях температуры внешнего воздуха. Следует также помнить, что есть покрытия, которые очень плохо или вообще не совместимы с обычными водяными теплыми полами. Например – уложенная паркетная доска или штучный паркет. Под него необходимо обустраивать другие виды напольных систем. Вы можете сделать под такое покрытие пленочный теплый пол своими руками.

Комбинированная система водяного пола

Часто полностью оборудовать отопительную систему, основанную только на тёплых полах, бывает невозможно. Есть комнаты с усиленными тепловыми потерями и участки, где элементы системы разместить нельзя. Из-за этого приходится комбинировать две системы. Но это не значит, что возникает нужда в двух разных котлах. Применяется один, эксплуатируемый в высокотемпературном режиме.

При этом подсоединять тёплые полы к обратке от радиаторов нельзя. С подобной схемой трудно управлять процессом. Вы не сможете рассчитать, каков будет режим температур воды в обратке при температуре снаружи в -5°, а какой при -10° либо при -25°. Из-за этого контуры радиаторов и теплых полов надо разделять, а подачу производить через обычный трехходовой кран. Одним циркуляционным насосом вам обойтись, также не получится. Объединить в одной системе два очень разных конструктивно контура вы не сможете. Систему нельзя будет нормально сбалансировать.

Для балансировки в таких случаях применяется смесительно-регулировочный узел. Он представляет собой регулирующий клапан и циркуляционный насос. Последний постоянно прогоняет теплоноситель в контуре, а клапан осуществляет его подпитку нагретой водой так, чтобы удерживать температуру подачи на нужном уровне.

Отличия водяного теплого пола

Главный вопрос устраиваемого теплого водяного пола своими руками – теплый ли на самом деле? Ведь каждый из отопительных контуров обладает большой протяжённостью. Из-за этого гидравлическое сопротивление в системе часто достигает внушительной величины. Чтобы она функционировала, можно либо на каждом из этажей установить по отдельному насосу с небольшой мощностью либо поставить через промежуточный коллектор один, но мощный насос.

Выбор насоса производится, исходя из того расчёта, сколько теплоносителя и с каким давлением необходимо закачивать. При этом простое подсчитывание количества метров не даст точную цифру гидравлического сопротивления в системе. На неё оказывают влияние длина и диаметр труб, число разветвителей и вентилей, метод монтажа и число изгибов в магистрали. Как уже писалось, в профессиональном проекте данный показатель вычисляется в специальных компьютерных программах. Но, существует и другой подход. Есть штатное оборудование с заранее известными техническими характеристиками. Исходя из необходимых параметров, гидравлические свойства системы подгоняются под показатели насоса, при этом можно маневрировать разными параметрами системы.

Расчет количества труб в погонных метрах

Выполнив все расчеты, вы завели в проекте воду с заданными гидравлическими качествами на этаж. Что делать далее? Зная, что все контуры в силу разных объемов обогреваемых комнат, отличны по длине, нужно добиться одинакового гидравлического давления по всем участкам системы. Но напор насоса является величиной постоянной.

Если в различные по своей длине трубки подавать одинаковый объем воды, она в большем по длине контуре, отдав основанию тепловую энергию, на выходе окажется существенно холоднее, чем в контуре коротком. Поэтому могут появиться четко выраженные хорошо нагретые и совсем холодные участки. Самый плохой вариант, когда вода вообще не течет в более длинный контур, который обладает большим гидравлическим сопротивлением. Теплоноситель начинает движение по меньшему по длине пути и с меньшим сопротивлением.

Точный расчет по обустройству водяного теплого пола производится после всех приведенных в статье этапов. Но, приблизительно узнать количество необходимых материалов вы можете и заранее. Это нужно для того, чтобы вы знали масштабы своих финансовых затрат. Возьмем для примера комнату площадью 10м², в которой нужно поддерживать температуру в +20°.  Вдоль стен, где будет стоять мебель (одна стенка 5м и две стенки по 2м), надо оставить краевые участки, шириной в 30см. Высчитываем рабочую площадь системы:10-0,3·(5+2+2) = 8.3м².

Теперь надо определить тепловые потери комнаты. Они зависят от объема остекления, свойств утепления конструкций, потолочной высоты и пр. Разброс данного показателя может быть от 20 Вт/м² для домов с высокоэффективными ограждающими конструкциями и стеклопакетами, до 300 Вт/м² для зданий с тонкими стенами и большим числом проемов.

Схема расчета такова: чем выше тепловые потери, тем меньше нужен шаг укладки (или больший диаметр) труб для обустройства водяного пола. Если взять усредненную величину в 80 Вт/м², то приблизительные варианты выбора трубного диаметра и их шага в зависимости от средних показателей температуры воды, а также необходимое количество труб, можно узнать из сводных таблиц соответствующих СНиПов. При этом учитывайте, что температура у ног должна быть около +24°, а у головы +20°.

Видео расчета теплого водяного пола

Читаем дальше — узнаём больше!

• Грязезащитные модульные покрытия

• Как своими руками уложить ламинат

• Напольный плинтус — деталь, от которой зависит восприятие интерьера

• Наливные полы: разновидности, преимущества, недостатки

• Эффективное отопление посредством теплого пола

• Деревянный пол на лагах

• 2. 74
• 1
• 2
• 3
• 4
• 5

Оценка: 2.7 из 5
Голосов: 402

Ответить

Видеоинструкции – Wunda

Установка

В нашем наборе видео есть обучающие ресурсы по установке всех наших продуктов. Следуйте нашему методу установки, и вы не ошибетесь!

Теплый пол — обзор установки Rapid Response®

Теплый пол — это просто. — Не нужно копать полы — Быстрая и легкая установка — Выберите время нагрева и отделку пола

Супружеская пара Наоми и Бен устанавливает полы с подогревом в своем доме

Посмотрите, как Наоми и Бен устанавливают систему подогрева пола Rapid Response® (теплая вода) на первом этаже своего дома. Инсталляция включает в себя 3 спальни, ванную комнату с ванной комнатой, семейную ванную комнату и площадку и заняла всего 16 часов (4 полдня).

Решения Wunda’s Screed для обогрева пола (UFH)

Обзор решений для обогрева пола на основе стяжки Wunda. Имея множество доступных креплений, мы можем предоставить вам инструменты для выполнения работы по-своему!

Решения для обогрева пола Wunda Joist (UFH)

Обзор решений Wunda Joist, доступных как между панелями изоляции пола, покрытыми 200-микронным алюминием для Rapid Response®, так и в виде жестких алюминиевых распределительных пластин с омега-образными каналами для захвата труб.

Коллекторы

Все видео, которые вам понадобятся для сборки и испытания под давлением наших коллекторов напольного отопления, а также о том, как подсоединить трубу напольного отопления к коллектору и нашим водонепроницаемым шкафам.

Как работает коллектор

В этом видео мы подробно расскажем о как работают наши коллекторы и что они делают.

Как отрегулировать скорость потока в коллекторе

В этом видео мы покажем вам, как настроить скорость потока для вас расходомеры коллектора.

Видео с инструкциями — Сборка коллектора, часть 1 — Монтаж стержней

В этом видео мы покажем вам, как собрать свой коллектор прямо коробка. Это видео посвящено крепление коллекторных стержней к стена.

Как сделать видео — Сборка коллектора, часть 2 — Испытание под давлением

В этом видео мы покажем вам, как проверьте давление в коллекторе.

Видео с инструкциями — Сборка коллектора, часть 3 — Сборка насосного агрегата

В этом видео мы покажем вам, как соберите комплект для помпы и прикрепите его к коллектору.

Как сделать видео — Сборка коллектора, часть 4 — Продувка коллектора

В этом видео мы покажем вам, как прочисти свой коллектор.

Как подключить трубы напольного отопления к коллектору

Подробное руководство по подключение трубы теплого пола к ваш многогранник.

Как собрать насос премиум-класса и коллектор из нержавеющей стали

В этом видео вы узнаете, как соберите свою Wunda Premium Насосный агрегат (для нержавеющей стали) коллекторы) и как обезопасить Насосная установка Wunda Premium для вашего Коллектор Wunda из нержавеющей стали.

Как собрать высокотехнологичный коллектор

Полное руководство по сборка Wunda High Tech Композитный армированный коллектор

Как очистить расходомер

В этом видео мы покажем вам, как очистите свои расходомеры на вашем этаже коллектор отопления.

Как заменить расходомер

В этом видео мы покажем вам, как заменить расходомер на коллекторе теплого пола.

Как отрегулировать термостатическую головку коллектора

В этом видео мы покажем вам, как управляйте и регулируйте свой коллектор термостатическая головка. Это поможет вам для регулирования тепла в вашем напольном отоплении система.

Быстрое реагирование®

Видео, которые помогут вам установить плиты Rapid Response® непосредственно поверх существующего основания пола, а также видео, которые инструктируют, как очистить наш быстродействующий распылительный шланг Wunda и плитку непосредственно поверх нашей жесткой плиты Rapid Response®.

Теплый пол — обзор установки Rapid Response®

— Не нужно копать полы — Быстрая и легкая установка — Выберите время нагрева и отделку пола

Укладка плитки непосредственно на wundatherm высокой плотности

Напольные доски Wundatherm High Density позволяют укладывать плитку напрямую. НИКАКИХ промежуточных слоев или выравнивающей стяжки не требуется.

400 кПа Переходная доска перекрытия

Краткое, но всестороннее руководство по эффективному управлению поворотами с использованием нашей переходной доски для перекрытий 400 кПа, идеально подходящей для прохождения сложных поворотов и предотвращения поворота!

Насосные установки

Обучающие видеоролики о том, как собрать наши одно- и двухконтурные насосные агрегаты, а также наши высокотехнологичные композитные насосные агрегаты.

Как собрать насосную установку с одинарной или двойной петлей

Руководство по сборке насосных установок Wunda с одинарной и двойной петлей для наших комплектов для небольших помещений.

Как собрать высокотехнологичную насосную установку

Полное руководство по сборке насосных установок Wunda High Tech. Разработан специально для высокотехнологичного композитного коллектора Wunda.

Как проверить под давлением насосную установку и коллектор премиум-класса

Полное руководство по опрессовке вашей системы. В этом видео рассказывается о насосной установке и коллекторе премиум-класса Wunda из нержавеющей стали.

Как собрать насосную установку премиум-класса и коллектор из нержавеющей стали

В этом видео показано, как собрать насосную установку Wunda Premium (для коллекторов из нержавеющей стали) и как закрепить насосную установку Wunda Premium на коллекторе Wunda из нержавеющей стали.
