Термоклапан для радиатора отопления: Термоклапан для радиатора отопления: установка и настройка

принцип работы, типы, устройство и установка

Современное отопительное оборудование предусматривает возможность регулировки нагрева помещения в зависимости от желания хозяина. Для этой цели на радиаторы устанавливают специальные устройства – термоклапаны. С их помощью можно регулировать температуру в каждой комнате по отдельности даже при централизованной системе отопления.

Содержание

• Устройство и назначение термоклапана для отопления
• Принцип работы клапана
• Типы термостатических элементов
  • Классификация по назначению
  • По материалу изготовления и конфигурации
• Выбираем термоклапан для регулятора отопления
• Как правильно установить

Устройство и назначение термоклапана для отопления

Термоклапан для радиатора отопления состоит из двух основных узлов:

• самого клапана – устройства, которое регулирует интенсивность прохождения теплоносителя;

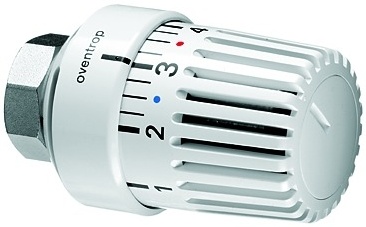

• съемной регулирующей головки – устройство, которое в ручном или автоматическом режиме регулирует работу клапана.

Разработала первый термоклапан датская компания Данфосс еще в прошлом столетии. Сегодня эта компания трансформировалась в международный концерн.

Это интересно! Место посадки термоголовки на клапан производится по единому стандарту всеми производителями. Таким образом, можно использовать любую желаемую модификацию устройств.

Термоклапан предназначен для регулирования температуры нагрева радиатора, которое достигается путем снижения интенсивности прохождения теплоносителя. Иными словами – термоклапан перекрывает частично поток поступающего в радиатор теплоносителя, за счет чего часть батареи остывает, температура в помещении снижается. Дополнительно нагреть теплоноситель невозможно.

В качестве простейшего термоклапана можно использовать запорный вентиль для радиатора отопления, если вручную его закрывать и открывать. Часто хозяева частных домов так и делают, если, например, нужно уменьшить отопление в хоз.

блоке, гараже, других подсобных помещениях. Для регулировки температуры в комнатах такой способ будет неудачным, поскольку температура в них меняется в течение дня несколько раз.

Особенно это заметно в межсезонье в домах, с централизованным отоплением. Здесь температура теплоносителя остается высокой круглосуточно, а разница дневной и ночной температуры за окном велика. Также проблема дневной жары стоит остро в комнатах на солнечной стороне многоквартирного дома. Жильцам приходится регулировать нагрев помещения открытыми форточками, одеялами на радиаторах отопления.

Там, где температура подвержена частым изменениям, устанавливают термоклапан с механической или электронной термоголовкой. Такое устройство поддерживает заданную температуру без ручного вмешательства.

Обратите внимание! Температуру чугунных радиаторов отопления регулировать с помощью уменьшения потока теплоносителя невозможно. Не потому, что на них нельзя установить термоклапан – его можно установить на любую батарею. Но потому, что чугун имеет большую теплоемкость и высокую тепловую инерцию.

Принцип работы клапана

Клапан с термоголовкой предназначен для поддержания заданной температуры в автономном режиме. Устройство работает по принципу сжатия-расширения газа или жидкости в зависимости от окружающей среды. Терморегулятор может быть встроенным или размещаться дистанционно.

Термостатический клапан имеет сильфон – гофрированную подвижную емкость, которая наполнена термочувствительным агентом. При нагревании окружающего воздуха агент увеличивается в объеме и давит на запорный конус клапана, инициируя его закрытие. При остывании происходит обратный процесс – агент охлаждается, сильфон уменьшается в объеме и клапан открывается.

Различают газовые и жидкостные сильфоны. Газовые агенты более чувствительны к изменению окружающей среды, но дороже и сложнее в производстве. Жидкостные менее чувствительны, но более дешевы. Разница в точности регулировки температуры составляет около 0,5 градуса, что не является существенным.

Типы термостатических элементов

Различают механические, электронные и полуэлектронные термоклапаны для радиаторов отопления.

• Электронные модели термоголовок отличаются высокой ценой. Однако такие устройства удобны тем, что программируются на длительный период времени с регулировкой по времени суток, дням недели.
• Механические модели более доступны по цене, но неудобны в регулировке.
• Популярны у широкого круга потребителей полуэлектронные модели. Это устройства, которые настраивать нужно вручную, но далее все работает автономно. Кроме того, полуэлектронные модели термоклапанов снабжены электронным табло, для вывода информации. Они являются надежным и удобным устройством для использования в быту.

По месту расположения датчика тепла различают модели:

• со встроенным терморегулятором;
• с отдельно расположенным терморегулятором (дистанционным).

Классификация по назначению

В зависимости от вида системы отопления клапаны бывают:

Для одноконтурной системы отопления	Клапан имеет более объемный корпусный цилиндр и серый регулятор. На корпусе такого регулятора есть маркировка «G». Используется в одноконтурных системах индивидуального отопления.
Для двухконтурных систем отопления.	Используется для регулирования климата в помещениях с центральной подачей, где давление в системе значительное. Маркированы такие устройства буквами «N» или «D».

Для корректной работы термоклапана в многоквартирном доме, на однотрубной системе отопления, перед клапаном обязательно должна быть установлена перемычка, соединяющая ввод и вывод – байпас.

Если такой перемычки не будет, то ваш терморегулятор будет работать на весь стояк, что вряд ли понравится соседям.

По материалу изготовления и конфигурации

Клапаны изготавливаются из различных материалов:

• из нержавеющей стали – дорогие, но самые долговечные модели;
• бронзы, покрытой никелем и хромом;
• никелированной латуни.

По конфигурации термоклапаны бывают прямые, угловые вертикальные, угловые горизонтальные.

Различаются устройства и максимальной амплитудой регулируемых градусов. Чем больше возможностей, тем дороже цена изделия.

Выбираем термоклапан для регулятора отопления

Поскольку место посадки терморегулирующей головки стандартно, то независимо от ее модификации выбирать следует сначала сам клапан.

Возможен вариант временного использования клапана в ручном режиме. Например, при нехватке средств, можно купить качественный клапан и регулировать его вручную, а терморегулирующую головку купить и установить чуть позже.

При выборе термоклапана для отопления вашего дома следует учитывать все вышеперечисленные параметры:

• Соответствующий клапан применяется в зависимости от типа системы отопления (одноконтурной или двухконтурной).
• Учитывается место его локации. При установке в боковой части радиатора используется прямой клапан. При установке снизу – угловой.
• Электронные клапаны не приобретают в ванную, холл из-за высокой чувствительности. Такие приборы эффективно работают в холодных помещениях, например, в угловой комнате.
• Полуэлектронные модели не стоит скрывать шторами или мебелью. Это снижает их чувствительность.
• На батарею с нижним подключением лучше приобретать терморегулятор с дистанционным датчиком. Заводские настройки таких приборов рассчитаны на стандартную высоту верхнего подключения к батарее (60-80 см). Как вариант, можно будет перенастроить прибор.

Обратите внимание! Датчики с дистанционным терморегулятором следует выбирать, если ваш радиатор располагается в нише, спрятан за плотными шторами, загорожен мебелью. В таких случаях встроенный прибор не сможет эффективно мониторить температуру в комнате.

Как правильно установить

К каждому прибору прилагается сопровождающая документация, которую изучить следует перед работами по установке. Если при выборе терморегулятора для радиатора отопления учтены все нюансы, то проблем с установкой не возникнет. Корпус клапана снабжен резьбой под металлические коммуникации или специальные фитинги. Выбор фитингов на рынке настолько велик, что проблем с адаптацией и установкой термоклапана не возникнет.

Что следует знать для правильной установки:

• Термоклапан устанавливают на ввод перед радиатором.
• Обязательно совпадение направления потока со стрелкой на корпусе клапана.
• Для одноконтурной системы отопления обязательно наличие байпаса.
• Терморегулирующая головка должна располагаться горизонтально, в направлении от батареи отопления.
• Монтаж осуществляют на фум-ленту или льняную подмотку.

Обратите внимание! Клапаны, на корпусе которых отсутствует стрелка направления потока, являются грубой подделкой. Их покупать не следует, какой бы привлекательной не казалась цена.

Термостатический клапан для радиаторов отопления: виды, монтаж и регулировка

Содержание:

1. Предназначение и область применения
2. Выгода от использования
3. Принцип действия
4. Устройство термостатического клапана
5. Виды
6. Назначение
7. Тип исполнения
8. Система отопления
9. Вид вещества в сильфоне
10. Управление
11. Механические
12. Автоматические
13. Электронные
14. С выносным термодатчиком
15. Материал изготовления
16. Монтаж термостатического клапана однотрубной системы
17. Монтаж термоклапана в однотрубной системе
18. Установка термостатического клапана  двухтрубной системы
19. Регулировка
20. Рекомендации по эксплуатации
21. Распространённые ошибки
22. Особенности выбора
23. Материал
24. Способ исполнения
25. Вид датчика
26. Заключение

Термостатический клапан для радиатора отопления приносит существенную экономию затрат на оплату обогрева помещений в отопительный сезон.

Автоматическая арматура регулировки степени нагрева батарей успешно эксплуатируется, как в автономных системах частных домов, так и в квартирах с централизованным теплоснабжением.

Как устроен клапан, его принцип действия и разновидности прибора, а так же тонкости монтажа и регулировки термостата – обо всём этом читатель узнает в этой статье.

Предназначение и область применения

Термостатический радиаторный клапан предназначен для регулирования степени нагрева батареи отопления. Запорное устройство автоматически управляет величиной зазора в патрубке, через который происходит подача теплоносителя в радиатор. Такой прибор носит второе название — термоголовка.

Клапан, как было уже сказано, предназначен регулировать температурный режим в помещении. Ощутимую пользу он приносит, как в автономных, так и центральных системах теплоснабжения. Его ставят не только перед радиаторами, но и в тех местах, где пластиковые трубы не выдерживают горячую воду с высокой температурой.

Помимо этого, термостат нужен, когда жильцы покидают квартиру или дом на длительное время. В этот период температуру в доме или квартире достаточно поддерживать на уровне 15 – 16 градусов. Такая мера позволяет экономить затраты на отопление.

Однако следует помнить, что термостат способен понизить уровень нагрева батареи, но изначальную температуру теплоносителя превысить он не может.

Выгода от использования

Ощутить экономический эффект от использования термоголовок можно только в том случае, когда учёт затрат на отопление производится адресно. То есть, один счётчик ведёт учёт расхода тепловой энергии одной квартиры.

При установке счётчика на весь дом или подъезд расходы делят на все квартиры по величине жилой площади. Оснащать радиаторы термостатами в отдельных квартирах не имеет смысла.

В частном секторе  автоматический запорный кран, синхронизированный с котлом, постоянно выдерживает заданный температурный режим нагрева радиатора отопления. В этом случае перерасход тепловой энергии исключён. Котельное оборудование постоянно потребляет топливо в оптимальном объёме.

Выгода от использования термостатического клапана становится видна в приходящих счетах за электроэнергию или газ. При использовании жидкого или твёрдого топлива экономия сказывается сокращением объёмов их потребления.

Принцип действия

Принцип действия термостатического регулирующего клапана построен на таком явлении, как тепловое расширение тел при нагревании. В головке термостата заключена в сосуд терморасширяющаяся жидкость.

Любое колебание температуры окружающего воздуха в помещении, вызывает изменение объёма жидкости. Она в свою очередь воздействует на шток, как на поплавок.

При увеличении температуры горячей воды шток опускается вниз, сужая зазор проходного отверстия термоголовки, чем уменьшает силу потока теплоносителя, поступающего в радиатор в единицу времени. Нагрев прибора отопления уменьшается.

При чрезмерном охлаждении батареи действие термостата воспроизводится в обратном порядке. Риской на поворотном колпаке термостата отмечают по шкале оптимальную температуру нагрева батареи.

Например, головка настроена на температуру 22 градусов. При перегреве воздуха до 23 градусов шток термостата перекроет доступ теплоносителя в батарею. Радиатор будет охлаждаться до норматива, при котором радиаторный клапан откроет проходное отверстие, и горячая вода вновь продолжит циркулировать в приборе.

Гидравлический прибор состоит из двух основных блоков – это вентиль и термостатическая головка. Клапан представляет собой металлический стержень (шток) с конусной запорной чашкой на нижнем конце.

Верхняя часть стержня с пружиной входит в сильфон (гофрированная капсула с жидким или газообразным веществом) термоголовки. Сверху навинчена крышка термостата – она же является рукояткой настройки температуры.

Поворотом рукоятки создаётся определённое усилие в возвратной пружине. Запорная чашка штока зависает на определённом расстоянии от седла клапана (проходного отверстия вентиля). Расширитель в сильфоне в зависимости от изменения температуры воздуха в комнате меняет свой объём, воздействуя на шток в ту или иную сторону.

Таким образом, осуществляется работа регулировочного механизма клапана, и температура нагрева радиатора остаётся стабильной на заданном уровне.

Виды

На рынке сантехники можно встретить термостатические краны для радиаторов разной конструкции. Виды термостатов можно подразделить по назначению, типу исполнения, системе отопления, виду вещества в сильфоне, типу управления и материалу изготовления.

Назначение

Приборы бывают:

1. Смесительные – перемешивают два потока теплоносителя различной температуры;
2. Разделительные – направляют теплоноситель по разным потокам;
3. Переключающие – меняют направление потоков.

Тип исполнения

Строение конструкции термоголовки соответствует каждому виду установки. Приборы по этому признаку различают, как:

• прямые вентили для установки на трубы параллельные полу;

• осевые термостаты устанавливают на трубы, выходящие из стены;

• угловые приборы монтируют на трубы перпендикулярные полу;

• трёхходовые термоголовки применяются для подмеса горячей воды к основному потоку теплоносителя;

Система отопления

Термостаты различают на модели для двух систем подключения радиаторов – это приборы для однотрубных и двухтрубных систем подсоединения к батареям. Однотрубная схема – это последовательное соединение приборов отопления.

При двухтрубной схеме подключения каждый радиатор автономен, имеющий подачу теплоносителя и обратку. О том, как монтировать термостаты на обеих системах будет рассказано ниже.

Вид вещества в сильфоне

Термостаты изготавливают с тремя видами расширителя. По этому признаку приборы различают на:

1. Газовые;
2. Жидкостные;
3. Парафиновые.

Самыми надёжными и долговечными являются вентили с газовым сильфоном. На нижней ступеньке качества находятся приборы с парафиновыми термоэлементами. Жидкостные клапаны занимают среднее положение в этом рейтинге.

Управление

По способу управления термоголовки подразделяются на приборы:

• механические;
• автоматические;
• электронные;
• с выносным термодатчиком.

Механические

Этот вид приборов можно с натяжкой назвать терморегулятором. Принцип действия ручного регулятора схож с работой обыкновенного водопроводного крана. Головка, поворачиваясь по резьбе вентиля, двигает шток вверх или вниз.

Таким образом, в ручном режиме регулируют интенсивность потока теплоносителя, поступающего в радиатор. В отличие от крана термоголовка изменяет величину проходного отверстия в вентиле плавно, что придаёт настройке особую точность.

Автоматические

Это самый распространённый и популярный вид термоголовок, их принцип действия и устройство описано выше. Регулировка температурного режима происходит за счёт изменения объёма сильфона синхронизированного с движением штока.

Ниже будут даны характеристики автоматическим термоголовкам с наполнением сильфонов газом, жидкостью и парафином.

Электронные

Из-за особенностей устройства электронные термостатические головки значительно больше по размеру своих аналогов. Электронный прибор оснащён автономным питанием в виде двух батареек.

Движением штока клапана управляет микропроцессор, подавая команды микродвигателю. В корпус термоголовки встроен жидкокристаллический дисплей. На экран выводится много дополнительной информации.

Также головка является программатором. С помощью программного обеспечения можно устанавливать температурные режимы приборов отопления по часам, времени суток, дням недели и месяца.

Например, когда днём жилище остаётся без людей, экономно будет понизить температуру воздуха в помещениях, а также в ночное время суток. Также поступают на время отсутствия жильцов по причине многодневного отпуска.

С выносным термодатчиком

Термоклапан с выносным термодатчиком востребован тогда, когда нужно зафиксировать температуру воздуха в определённом месте помещения. Например, для определённых грядок в теплице, или сушилки в мастерской. Сам датчик представляет собой капсулу, заполненную жидкостью с высоким коэффициентом расширения.

Датчик соединён капиллярной трубкой с термоголовкой. При нагреве жидкость в трубке давит на шток вентиля, и поток теплоносителя в радиатор перекрывается. При охлаждении происходит отбор жидкости, и шток поднимается вверх.

Материал изготовления

Изготавливают регулировочные клапаны для радиаторов из металлов стойких к коррозии. Материалами для изготовления термостатов являются нержавеющая сталь, бронза и латунь с гальванизированным покрытием из хрома и никеля.

Вентили из нержавейки являются самыми дорогим изделиями. В основном на рынке встречаются латунные и бронзовые приборы.

Однотрубную систему теплоснабжения можно представить, как нанизанные предметы на одну нить. Теплоноситель из одного радиатора переходит в другой отопительный прибор по одной трубе. Поток горячей воды входит в батарею через верхнее отверстие, а покидает её через нижний патрубок.

Можно высказать предположение о том, что температура нагрева последнего прибора отопления будет гораздо ниже, чем в первом радиаторе в цепи теплоснабжения. Чтобы избежать существенных тепловых потерь у каждого из последующего отопительного прибора, подводящую трубу и обратку перед радиатором соединяют перемычкой, которая исполняет роль байпаса.

Когда термоклапан полностью перекрывает поток теплоносителя, горячая вода начинает циркулировать через перемычку, не теряя тепловую энергию.

Монтаж термоклапана в однотрубной системе

Происходит это следующим образом:

1. Из системы сливают воду.
2. Верхний подводящий патрубок разрезают автогеном либо угловой машинкой на размер встраиваемого термостатического узла.
3. На остатке трубы из радиатора нарезают резьбу и навинчивают термостат, используя фум-ленту или волокна льна в качестве уплотнителя.
4. С другой стороны на нарезанную резьбу навинчивают «американку» (фитинг с муфтой и накидной шайбой), уплотняя соединения намоткой изо льна.
5. Накидную шайбу завинчивают на отводе термостатического клапана.
6. В случае отсутствия перемычки её врезают автогеном между трубами, используя для этого отрезок трубы небольшого диаметра.
7. Открывают кран со стояка и проверяют герметичность соединений радиаторного узла.

В двухтрубных системах каждый радиатор подключён к стояку автономно. К приборам отопления подведены патрубки подающей и обратной трубы.

Термостатические клапаны монтируют точно так же, как и в однотрубных системах отопления с единственным отличием – это отсутствие перемычек. Установка байпаса не имеет смысла, да и невозможна.

Регулировка

Существует довольно простой способ регулировки и настройки термостатического радиаторного клапана с помощью комнатного термометра. Прежде чем приступить к регулировке прибора, нужно точно знать, какая комфортная температура воздуха должна быть в комнате. Допустим это 22 градуса. Поступают следующим образом:

• при открытом клапане фиксируют показания комнатного термометре;
• термостат закрывают полностью и ожидают достижения уровня температуры на градуснике 22 градуса;
• колпачок-ручку снимают с клапана и ставят его снова так, чтобы  отметка соответствовала полностью открытому положению термостата;
• постепенно открывая проходное отверстие в вентиле, впускают в радиатор теплоноситель, а корпус термостата становится тёплым.

На этом настройка терморегулятора завершается.

Рекомендации по эксплуатации

Специалисты советуют:

• направление движения воды должно совпадать со стрелкой на корпусе прибора;
• при появлении протечек в соединениях радиаторный узел разбирают и собирают снова с намоткой нового уплотнителя;
• через определённое время проверяют правильность настройки термостатического клапана;
• нужно следить за тем, чтобы головка терморегулятора не загораживалась предметами обстановки;
• на термостат не должен попадать прямой солнечный свет;
• во время проветривания комнаты клапан закрывают;
• до наступления отопительного сезона термостаты должны находиться в открытом состоянии, чтобы избежать прилипания чашки штока к седлу клапана;
• термоголовка должна содержаться в чистоте и сухом состоянии.

Распространённые ошибки

Термоголовка при работе должна свободно контактировать с воздухом помещения и точно реагировать на изменение его температуры. При монтаже термостата часто допускают следующие ошибки.

1. Головку регулирующего клапана устанавливают в вертикальном положении. В результате чувствительный сильфон будет обдуваться нагретым воздухом от подводящей трубы, что не будет соответствовать реальной температуре во всём помещении.
2. Прибор монтируют в противоположную сторону потока. На корпусе каждого термостата стрелкой показано направление движения теплоносителя.
3. Нельзя загораживать термоклапан мебелью и другими предметами. К прибору должен быть обеспечен свободный доступ воздуха.
4. Нельзя устанавливать прибор так, чтобы он оказался под широким подоконником или в какой-либо нише.

Допущенные ошибки при монтаже термоклапана приводят к тому, что прибор оказывается в зоне повышенного нагрева атмосферы комнаты. Это приводит к некорректной работе термодатчика, что в свою очередь создаёт дискомфорт в помещении.

Особенности выбора

При подборе модели термостатического клапана для радиатора отопления руководствуются следующими характеристиками.

Материал

Лучшими приборами считают терморегуляторы, корпус которых изготовлен из нержавеющей стали. Но они являются самыми дорогими устройствами.

Выбирать более дешёвые изделия из латуни и бронзы с гальваникой надо у известных производителей.

Способ исполнения

О того, как подключён радиатор, подбирают проходные, осевые или угловые приборы. Об этом подробно было сказано выше. Для сложных узлов подключения используют 3-х ходовые клапаны.

При покупке прибора нужно убедиться в том, что термоклапан предназначен для подключения к одно или двухтрубной системе отопления.

Вид датчика

Наибольшей популярностью пользуются газовые датчики. Затем следуют жидкостные устройства.

Заключают список парафиновые термодатчики.

Заключение

Установка термостатических клапанов обязательно принесёт существенную экономию энергетических ресурсов, затраченных на отопление жилища. Помимо уменьшения денежных расходов в доме всегда будет сохраняться комфортная атмосфера.

Чем больше площадь дома или квартиры, тем выгоднее эксплуатировать термостатическое оборудование для радиаторов отопления.

Однотрубный паровой термостатический вентиль радиатора

Наведите курсор на изображение, чтобы увеличить его

Щелкните правой кнопкой мыши миниатюру, чтобы сохранить изображение

Наверх

Ресурсы

Опубликовано:

Посмотреть

Опубликовано: | PDF

Скачать

Посмотреть все

Опубликовано:

Посмотреть

Опубликовано: | PDF

Скачать

Посмотреть все

Опубликовано:

Посмотреть

Опубликовано: | PDF

Скачать

Посмотреть все

Технические характеристики

Просмотреть все

Обзор продукта

С чего начать

1.

Создайте учетную запись Pro Portal

УСТАНОВЩИКИ:

Свяжитесь с администратором вашей компании, чтобы получить приглашение в профиль вашей компании, а затем создайте собственную учетную запись.

АДМИНИСТРАТОРЫ КОМПАНИИ:

Если у вашей компании еще нет Pro Portal, попросите администратора вашей компании зарегистрироваться здесь.

Убедитесь, что вы обновили информацию о своей компании и просто загрузили логотип своей компании.

2. Получите приложение

Упростите установку для ваших техников и домовладельцев. Загрузите приложение здесь.

Примечание. В настоящее время приложение Resideo Pro работает с интеллектуальными термостатами T5 и T6

3. Установить

Используйте приложение Resideo Pro для установки интеллектуального термостата T6 Pro в домах, который свяжет эти дома с вашей компанией. Затем вы сможете выбрать, какие домовладельцы увидят ваш логотип, исходя из цены на домохозяйство (с потребителя не будет взиматься плата).

Один из семьи

Любите свои существующие устройства? Мы тоже. Наши продукты, приложения и услуги хорошо сочетаются с другими, поэтому вы можете сделать свой дом более гармоничным. Посмотрите, как мы поддерживаем ваш дом и вписываемся в вашу жизнь.

Работает с

Наши продукты, приложения и услуги работают в гармонии с ведущими экосистемами умного дома.

Запасные части

Аксессуары

Сопутствующие товары

аналогичные продукты

Как работают термостатические радиаторные клапаны

Если у вас есть термостатические радиаторные клапаны (ТРВ) и вы хотите узнать, как извлечь из них максимальную пользу, или если вы планируете инвестировать в них, вот подробное руководство по термостатическим клапанам, как они работают и как исправить их, если что-то пойдет не так.

Что такое трв?

Термостатические радиаторные клапаны (ТРВ) — это простой и недорогой способ раздельного регулирования температуры воздуха в отдельных комнатах вашего дома. Основное преимущество термостатических радиаторных клапанов заключается в том, что они автоматически обеспечивают контроль температуры в помещении и помогают более эффективно обогревать помещение, что экономит ваши деньги на счетах за отопление — ЕСЛИ вы правильно их настроите.

Что такое радиаторный клапан

Если у вас есть термостатические радиаторные клапаны или TRV, вы обычно найдете их сбоку от радиаторов. Клапан управления радиатором выглядит как цилиндрический циферблат с цифрами от 0 до 6, который можно поворачивать вручную. При правильной настройке радиаторные клапаны позволяют вам иметь один централизованный котел, обеспечивающий тепло с разным уровнем тепла в разных комнатах вашего дома.

TRV состоит из двух частей; головка термостатического клапана (с циферблатом) и корпус клапана под ним, который крепится к трубе, идущей от котла и идущей к радиатору.

Как работают термостатические радиаторные клапаны?

В зависимости от того, как вы отрегулируете клапан, он регулирует поток воды, поступающей в ваш радиатор из бойлера.

При нагревании помещения капсула в головке клапана расширяется, что приводит к перемещению штифта в корпусе клапана, что приводит к его закрытию, что означает, что в радиатор поступает меньше горячей воды. По мере того, как комната затем охлаждается, капсула в головке снова сжимается, вытягивая штифт из корпуса клапана, позволяя горячей воде снова попасть в радиатор.

Два типа конструкции TRV

Термостатические радиаторные клапаны бывают двух основных конструкций: с восковой или жидкостной капсулой.

• Жидкостная конструкция TRV

Жидкостный термостатический радиаторный вентиль технически более эффективен, так как жидкость более чувствительна к изменениям комнатной температуры, чем парафин. Это означает, что ваша комната нагревается быстрее.

• Восковая конструкция TRV

Восковая капсула в старых TRV медленнее расширяется и сжимается в зависимости от комнатной температуры и, следовательно, дешевле.

Сколько стоит термостатический вентиль радиатора?

Стандартные TRV будут стоить около 10–30 фунтов стерлингов каждый. Умный TRV может стоить намного дороже, начиная с 50 фунтов стерлингов.

Почему термостатические радиаторные вентили — хорошая идея?

TRV помогают экономить энергию и деньги
Термостатические радиаторные клапаны позволяют экономить энергию. Если вы правильно настроите свои TRV, вы сможете контролировать температуру в отдельных помещениях и сэкономить деньги, избегая перегрева, обычно вызываемого ручными клапанами.

Цифры на клапане относятся к температуре радиатора?

Нет. Цифры на термостатическом клапане указывают температуру в помещении, а не рад. Большинство людей понимают это неправильно, так что не волнуйтесь, если вы ошиблись!

Суть TRV в том, что он определяет температуру окружающей среды в конкретном помещении, в котором он находится, и, следовательно, пропускает более или менее горячую воду из котла в соответствующий ему радиатор.

Какой номер настройки означает какую температуру?

Ниже приведено приблизительное значение температуры в помещении, обозначенное номером настройки:

• 0 = Выкл.
• * = 7°С
• 1 = 10°С
• 2 = 15°С
• 3 = 20°С
• 4 = 25°С
• 5 = 30°С

Какая оптимальная настройка для моего радиатора?

Не включайте радиаторы до 11 (ну 6) зимой! Идеальная настройка на самом деле 2 или 3. Так что установите ее там, оставьте, и вы будете приятно удивлены, что она отлично справляется со своей задачей. Все что больше — пустая трата времени.

Что такое интеллектуальные TRV?

Интеллектуальные термостатические радиаторные клапаны представляют собой электронные термостаты, которыми вы можете дистанционно управлять, чтобы контролировать температуру в ваших отдельных комнатах и ​​регулировать ее со своего смартфона. Со всем этим дополнительным контролем они явно дороже, чем традиционные TRV!

Как починить термостатические клапаны

Редко возникают проблемы с TRV, но с ними можно столкнуться. Вот краткое изложение возможных проблем и способов их устранения:

Мой термостатический вентиль радиатора застрял

Залипание клапана, вероятно, является наиболее распространенной проблемой, с которой вы сталкиваетесь в TRV. Независимо от того, застрял ли он в открытом или закрытом положении, это вызывает настоящие хлопоты. Обычно вы обнаружите, что он застрял после длительного периода отсутствия регулировки — либо после долгой холодной зимы, либо после долгого жаркого лета.

Как это исправить:
1. Установите TRV на максимальное значение.
2. Вручную открутите гайку для снятия термостата. Под ним находится поршень, который в этот момент обычно пружинит, и вы сможете плавно толкать его вниз и снова вверх (в идеале).
3. Возьмите баллончик WD40 и распыляйте немного, пока поршень снова не начнет двигаться плавно.
4. Если поршень не ослабляется, вам придется заменить TRV.

Как этого избежать:
Поддерживайте свой TRV в отличном состоянии, время от времени смазывая поршень клапана WD40 – возможно, раз в год перед большим включением отопления. Это защитит его от прилипания.

Термостатический клапан не включается или не выключается

Если поршень двигается плавно, но ваш TRV не работает, скорее всего, его компоненты изношены или сломаны. Это более вероятно, если это старый TRV, поэтому замените его на новый.

Как этого избежать:
Возможно, вентиляционные отверстия головки клапана забиты пылью и другим мусором. Когда это происходит, воздух препятствует попаданию воздуха в капсулу с жидкостью или воском (что искажает показания). Так что делайте ежегодные проверки и очищайте от пыли или мусора.

Комната недостаточно теплая

TRV должны быть расположены в месте свободного движения окружающего воздуха, чтобы он мог правильно контролировать температуру воздуха, TRV, которые расположены в закрытых помещениях или за длинными шторами, могут страдать от преждевременного закрытия, препятствующего доступу в помещение его идеальная температура.

Расположение TRV

Очевидно, что TRV должны быть установлены на входе или выходе из радиатора, более старые TRV имели стрелку направления, указывающую направление потока, с которым они работают, если TRV был установлен с неправильным направлением потока можно было услышать неприятный стук в направлении, когда клапан пытался закрыться. Современные TRV являются двунаправленными, что означает, что они будут работать правильно независимо от направления потока.

TRV должны быть установлены на каждом радиаторе, за исключением эталонного радиатора или радиатора в том же месте, что и комнатный термостат. Важно, чтобы эталонный радиатор контролировался только клапанами крыльчатки и позволял комнатному термостату правильно управлять всей системой отопления.

TRV не следует устанавливать на все радиаторы, если между подачей и обраткой не установлен подходящий системный байпас, а также подходящая системная блокировка, устройство, отключающее отопление после достижения заданной температуры, например, комнатный термостат.
