Греющий кабель в стяжку
Система теплых полов – может использоваться как основной источник отопления, так и как прекрасное дополнение к основному отоплению. Наиболее распространенный вид напольного покрытия с обогревом – электрический. Его можно устанавливать в обычных квартирах, тогда как водяные системы используются только в частных домах. Греющий кабель для теплого пола является главным элементом системы. Он необходим для преобразования электрической энергии в тепло и последующей передачи его в помещение. Силовой кабель подает электричество из сети. Оба вида кабелей соединяются между собой специальными муфтами.
Существует два вида такого кабеля: одножильный и двужильный.
Одножильный кабель имеет один провод, закрытый обмоткой. Такой кабель должен начинаться и заканчиваться в одном месте. Это очень важно, ведь иначе не произойдет замыкание, а в следствие провод не станет нагреваться. Такой провод нужно начинать и заканчивать у терморегулятора, а это может усложнить работу.
Двужильный кабель не обязательно должен начинаться и заканчиваться в одном месте. Вы можете укладывать такой провод так, как вам удобно. Это существенно снизит затраченное на монтаж время. Вся установка такого кабеля займет не более 5-6 часов. У двужильного кабеля электромагнитное поле намного слабее, чем у одножильного, что является большим плюсом.
Преимущества кабельных полов.
Кабельный теплый пол имеет массу преимуществ по сравнению с другими обогревающими системами. К главным достоинствам относят:
— Легкость монтажа. Весь процесс укладки, можно провести самостоятельно, без помощи специалистов.
— Экологичность. Все элементы кабельного теплого пола выполнены из экологически чистых материалов.
— Сфера применения. Кабельный теплый пол можно устанавливать, как в частных домах, так и в городских квартирах.
— Экономичность. При монтаже теплого кабельного пола, можно значительно сэкономить на теплоизоляционном материале и заливке стяжки.
— Мощность. По сравнению с другими обогревающими системами, кабельный пол имеет достаточную мощность, поэтому его можно использовать как дополнительным, так и автономным источником тепла.
— Надежность. Кабельный электрический теплый пол можно монтировать в толстые слои стяжки, располагать под габаритной мебелью.
— Безопасность. Все нагревательные элементы электрического пола, расположены под напольным покрытием. Поэтому риск получить травмы или ожоги сводится к нулю.
— Долгий эксплуатационный срок. При использовании водяной отопительной системы, часто случаются протечки трубопроводов, которые в лучшем случае приводят к дополнительным затратам. Кабельный же теплый пол, способен без сбоев, десятки лет.
Правила монтажа кабельного пола.

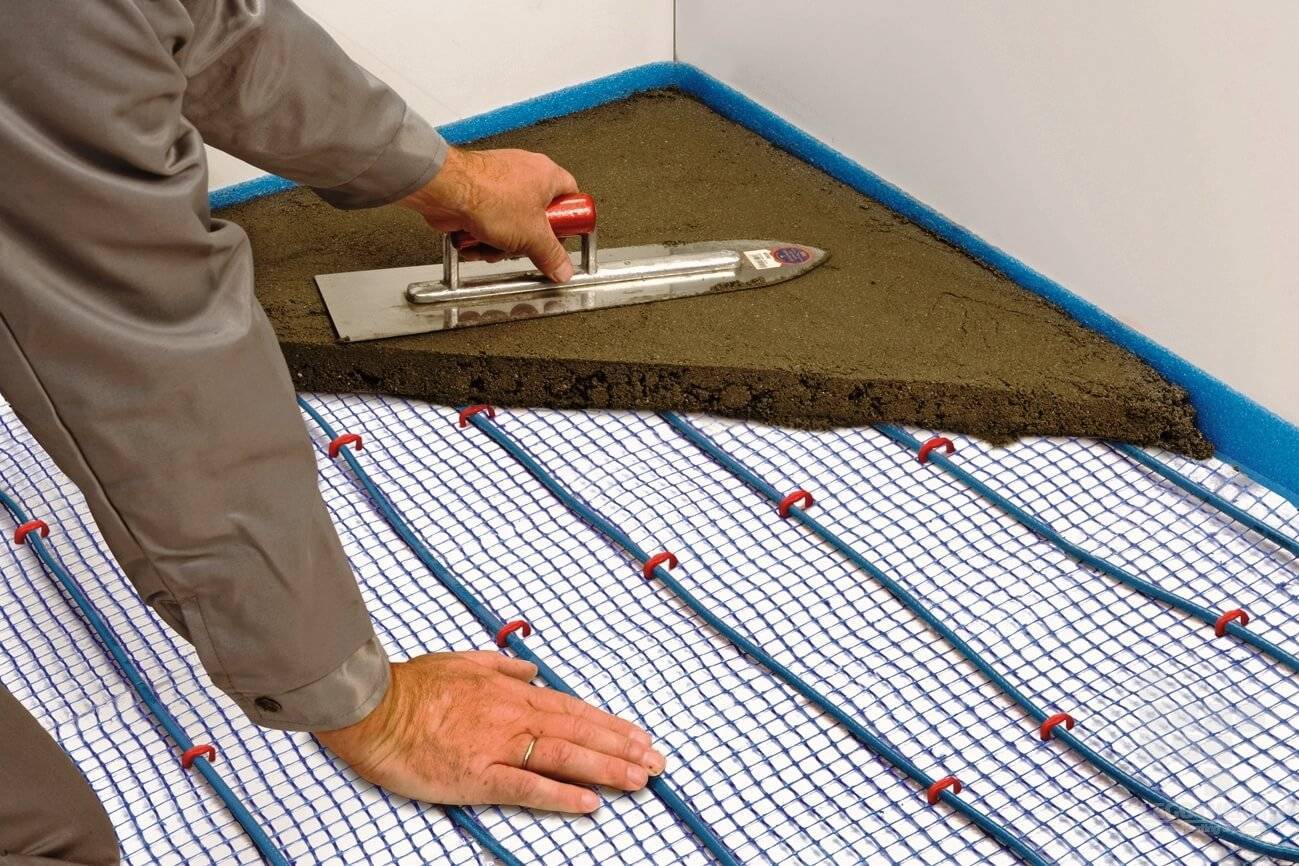

Уложить электрический греющий кабель можно под бетонной стяжкой, в толще стяжки и на поверхности стяжки. Каждый вид имеет свои особенности монтажа. Но при их провидении нужно придерживаться следующих правил:
-Для полноценного нагрева помещения, обогревающая система должна занимать 70 % площади пола.
Поэтому прежде чем приступить к монтажным работам, необходимо составить схему расположения контуров кабелей электрического теплого пола.
— Чтобы предотвратить дополнительные расходы, перед приобретением греющего кабеля, сначала высчитывают его длину. Такая предосторожность связана с тем, что контур выполняется из цельного провода с соблюдением допустимого шага.
— При монтаже греющего кабеля, не допускается деформация. Каждый резкий изгиб и пересечение между контурами может привести к не поправимым последствиям, вплоть до выхода системы из рабочего строя.
— Стоит так же упомянуть о том, что хоть электрический пол и сочетается практически со всеми финишными покрытиями, его не желательно использовать с комбинированными полами. Так же, без бетонной стяжки, его не рекомендуется укладывать под натуральное дерево, иначе под воздействием высокой температуры, пол начнет рассыхаться и деформироваться.
— Необходимо правильно подбирать необходимую мощность:
— Греющие кабели с удельной мощностью от 100 до 200 Вт/м2.
Эту мощность используют для обычных жилых помещений. Укладываются в стяжку до 4 см или в плиточный клей.
— Греющие кабели с удельной мощностью от 200 до 250 Вт/м2. Её используют для помещений, в которых нужен повышенный обогрев – цокольные этажи, балконы, дачи, веранды или стяжка свыше 4 см.
— Греющие кабели от 250 до 300 Вт/м2. На открытых уличных площадях (ступени, террасы, дорожки, балкон, крыльцо).Удельная мощность влияет на то, как быстро прогреется напольное покрытие. Но, остывать обе группы будут одинаково. Поэтому, потребляемое электричество будет практически одним и тем же. Для стяжки до трех сантиметров для обычного жилого помещения оптимальным будет удельная мощность 140 Вт/м2.
Подводя итоги, можно с уверенностью сказать, что кабельный теплый пол и в самом деле является новой инновационной системой, которая превзошла другие виды обогревающих моделей. При правильно выполненном монтаже, с соблюдением эксплуатационных ограничений, кабельный пол сможет долгие годы, без дополнительных затрат прослужить идеальным источником тепла для вашего помещения.
Шаг укладки греющего кабеля теплого пола ➦ ЭлектроДруг Одесса
главная / блог компании
Монтаж нагревательного кабеля теплого пола может быть выполнен как для создания комфортного так и для основного обогрева пола.
В зависимости от назначения помещения (балкон, ванная, кухня, прихожая и т.д.), теплопотерь в нем и типа будущего напольного покрытия (плитка, ламинат, линолеум и т.д.) необходимо рассчитать шаг укладки греющего кабеля.
Шаг укладки нагревательного кабеля – это расстояние между витками нагревательного кабеля.
Расчет шага укладки электрического теплого пола
Расчет шага укладки кабеля производится с учетом допустимого значения мощности кабеля (типовые значения мощности тонкого нагревательного кабеля в слой плиточного клея — 10 — 15 Вт, нагревательного кабеля для монтажа в стяжку 17 — 20 Вт, нагревательного кабеля для систем снеготаяния 20 — 30 Вт).
В зависимости от назначения помещения и типа напольного покрытия выбираются следующие мощности теплого пола из расчета на 1 м2:
- 120 Вт/м2 — под ламинат (для равномерного медленного прогрева)
- 150 Вт/м2 — комфортный обогрев (под плитку/в стяжку)
- 200 Вт/м2 — ванные комнаты, основное отопление
- 300 Вт/м2 — снеготаяние (обогрев открытых площадей)
Шаг укладки кабеля рассчитывается по формуле: Шаг укладки (см) = (100 * S) / L , где S – площадь, на которую укладывается теплый пол, а L – это длина кабельной секции.
К примеру, при использовании нагревательного кабеля мощностью 15 Вт/м.п. и необходимой мощности 150 Вт/м2 шаг укладки будет 10 см.
Важным условием работы системы является правильный расчёт шага витков кабеля. Слишком близкое расположение витков может привести к перегреву системы. Если расположить витки на большом расстоянии друг от друга, то температура в помещении не достигнет установленного уровня и создастся эффект «тепловой зебры».
Расстояние между крепёжными язычками монтажной ленты кратно 2,5 см, так что если вы получите результат, например, 9 см, то при монтаже нагревательного кабеля чередуйте шаг 8 … 10 см.
Минимальный и максимальный шаг укладки нагревательного кабеля
Независимо от полученных данных, минимальный шаг укладки кабеля должен составить 6 см, а максимальный шаг укладки кабеля теплого пола -12,5 см.
Чем больше шаг укладки, тем толще должен быть слой бетона над кабелем, чтобы обеспечить равномерное распределение температуры на всей поверхности пола.
Не рекомендуем для системы «Теплый пол» превышать шаг укладки кабеля более 12,5 см при минимально возможной толщине стяжки 3 см для обычного цементно-песчаного раствора.
Не допускается!
- Пересечение витков кабеля.
- Сближение между соседними витками менее 6 см.
- Удаление между соседними витками более 12,5 см.
- Изломы, перегибы и натяжение кабеля.

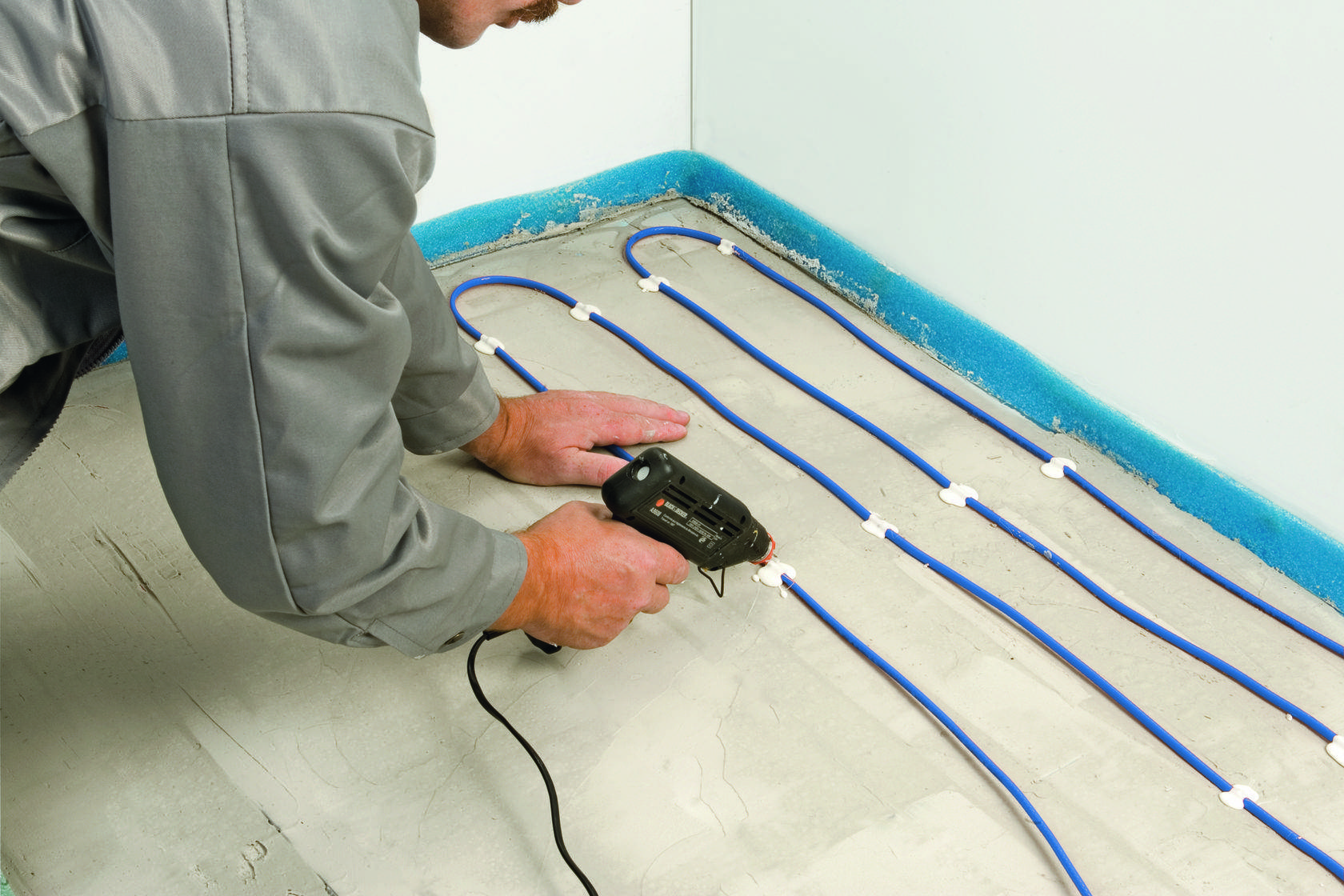

Для надежного фиксирования нагревательного кабеля используют монтажную ленту. Прокладывают монтажную ленту на поверхности пола через каждые 50 см и закрепляется с помощью обычных гвоздей или саморезов.
Рекомендуем Вам прочитать статью о наиболее частых ошибках при монтаже теплого пола.
Как крепить нагревательный кабель на монтажную лентуОстались вопросы? Звоните +38 (063) 830-98-36
Греющий кабель для укладки в стяжку – Тепловой мат
Категория: Нагревательный кабель для укладки в стяжку
Категория: Без категории Теги: Кабель, Отопление, В стяжку
- 5 мм кабель в стяжке
- Дополнительная информация.
- Техническая информация.
Надежный и экономичный нагревательный кабель для стяжки, разработанный для нового строительства и капитального ремонта, когда будет укладываться стяжка. Кабель подходит для энергосберегающего обогрева помещения и обогрева пола практически под любым напольным покрытием, быстро монтируется и не увеличивает высоту конструкции.
Нагревательные кабели, встроенные в стяжку, обеспечивают удивительно стабильную температуру в помещении, а слой стяжки можно «заряжать» в течение ночи, чтобы использовать дешевое электричество, прежде чем отдавать свое тепло в помещение в течение дня.
- Идеально подходит для любой ситуации, когда планируется укладка новой стяжки пола
- Особенно подходит для больших площадей, таких как склады или спортивные залы; время монтажа на квадратный метр резко сокращается в помещениях площадью более 100 м²
- Преимущества установки непосредственно на фольгированную или бетонную изоляцию под стяжку
- Простая и экономичная установка, обеспечивающая наименее дорогую электрическую систему обогрева пола Heat Mat
- При использовании с одним из интеллектуальных таймеров термостата Heat Mat обеспечивает исключительно энергоэффективную систему обогрева
- 3-фазные системы и кабели нестандартных размеров при необходимости
Кабельные системы напольного отопления реагируют быстрее и более энергоэффективны при использовании с интеллектуальным таймером термостата и укладке на теплоизоляционные плиты.
Правильный выбор нагревательных кабелей
Для начала вам необходимо определиться с тепловой мощностью вашей системы отопления. Для утепления пола или обогрева помещений в хорошо изолированных помещениях мы рекомендуем прокладывать кабель мощностью примерно 160 Вт/м². Для зон с высокими потерями тепла или для более быстродействующей системы мы рекомендуем выбрать выходную мощность 200 Вт/м².
После того, как вы выбрали желаемую мощность, вы должны измерить свою комнату, чтобы найти общую площадь пола. Затем вы должны вычесть из этой цифры любые площади, где будет располагаться мебель для кухни или ванной комнаты, или где будет располагаться мебель без воздушного зазора под ней. После вычитания этих площадей у вас будет свободная площадь пола (FFA). Если вы умножите FFA на выбранную вами выходную мощность, вы получите общую мощность нагревательного кабеля, которая вам требуется, и затем вы должны выбрать наиболее подходящую комбинацию нагревательных кабелей, чтобы получить суммарную мощность, наиболее близкую к требуемой мощности.
Объединение нескольких блоков
Нагревательные кабели, прокладываемые в стяжку, предназначены для прокладки вместе для обеспечения идеальной подгонки каждый раз. Кабели подключаются к термостату или распределительной коробке параллельно, и важно убедиться, что все кабели в комнате установлены примерно с одинаковой выходной мощностью на квадратный метр, чтобы обеспечить равномерный обогрев помещения.
Быстрая и эффективная установка
Греющие кабели Heat Mat для стяжки обычно укладываются непосредственно на слой изоляции под стяжку или поверх гидроизоляционной мембраны, если таковая имеется. Кабели быстро монтируются и могут быть закреплены непосредственно на арматурной сетке с помощью стяжек-молний или на металлических полосах Heat Mat Heat Fix, которые крепятся к основанию с помощью двустороннего скотча или гвоздезабивного пистолета. В помещениях площадью более 100 м² система становится исключительно быстрой для установки на квадратный метр, поскольку кабельные трассы очень длинные.
9№ 0003
Энергосберегающее отопление
Красные нагревательные кабели диаметром 5 мм почти на 100 % преобразуют электроэнергию в тепло и могут легко питаться от фотогальванических или ветряных источников энергии. При использовании с термостатом Heat Mat NGT они образуют систему, соответствующую части L, а также подходят для интеграции в систему автоматизации дома или здания.
Электрический теплый пол в стяжке Греющий кабель
Отличные предложения
От: 21,66 фунта стерлингов Пример. НДС
£25,99 Вкл. НДС
Кабели для электрического подогрева пола, встраиваемые в стяжку, подходят для любого пола. Предназначен для установки в бетонную стяжку толщиной 50-75 мм. Идеально подходит для новых построек и расширений Подробнее…
Деталь №: N/A
18 маяЗаказ размещен до 12:00.
18 маяОтправка заказов.
19 мая Доставлено.
За пределами материковой части Великобритании может взиматься дополнительная плата.
Электрические теплые полы Греющий кабель InScreed
Inscreed, электрические кабели теплых полов представляют собой систему обогрева пола. Наши нагревательные кабели предназначены для прокладки под слоем бетонной стяжки толщиной 50-75 мм. Следовательно, нагревательный кабель идеально подходит для установки на новостройке еще на стадии строительства. Работая так же, как система водяного теплого пола, после установки кабель практически не требует обслуживания. 9№ 0003
Кабель Inscreed — сверхмощный и очень прочный нагревательный кабель, который очень легко и быстро укладывается. Кабель Inscreed имеет пожизненную гарантию и подходит для прокладки под любыми напольными покрытиями. Это делает его особенно адаптируемым нагревательным кабелем для новостроек, поскольку окончательное напольное покрытие могло быть еще не выбрано. Если вы хотите обсудить свой проект, пожалуйста, позвоните или напишите нам по телефону 01803 316060.
- Для новых сборок или расширений
- Бытовые или коммерческие установки
- Водонепроницаемость IPX7
- Подходит в качестве вторичного / основного источника тепла
- Совместим со всеми напольными покрытиями
- Может использоваться с Развязкой HC
- Совместим с 90 035 XPS и Подложки для плитки
- Банка Может использоваться с Kingspan или Celotex
- Встраивание в бетонную стяжку толщиной 50–75 мм
- Доступно несколько размеров проволоки
- Бесплатная техническая помощь
- Послепродажная поддержка
- Пожизненная гарантия
- Доставка на следующий день
| Комплекты нагревательных кабелей для встроенного пола поставляются с | Нагревательный кабель | Программируемый термостат воздуха и пола (дополнительно) |
|---|---|
| Пол Зонд входит в комплект поставки термостата | Крепежная лента с высокой адгезией |
| Пожизненная гарантия (термостат 1 год) | Полные инструкции по установке |
| Бесплатный телефон технической поддержки | БЕСПЛАТНАЯ служба доставки на следующий рабочий день |

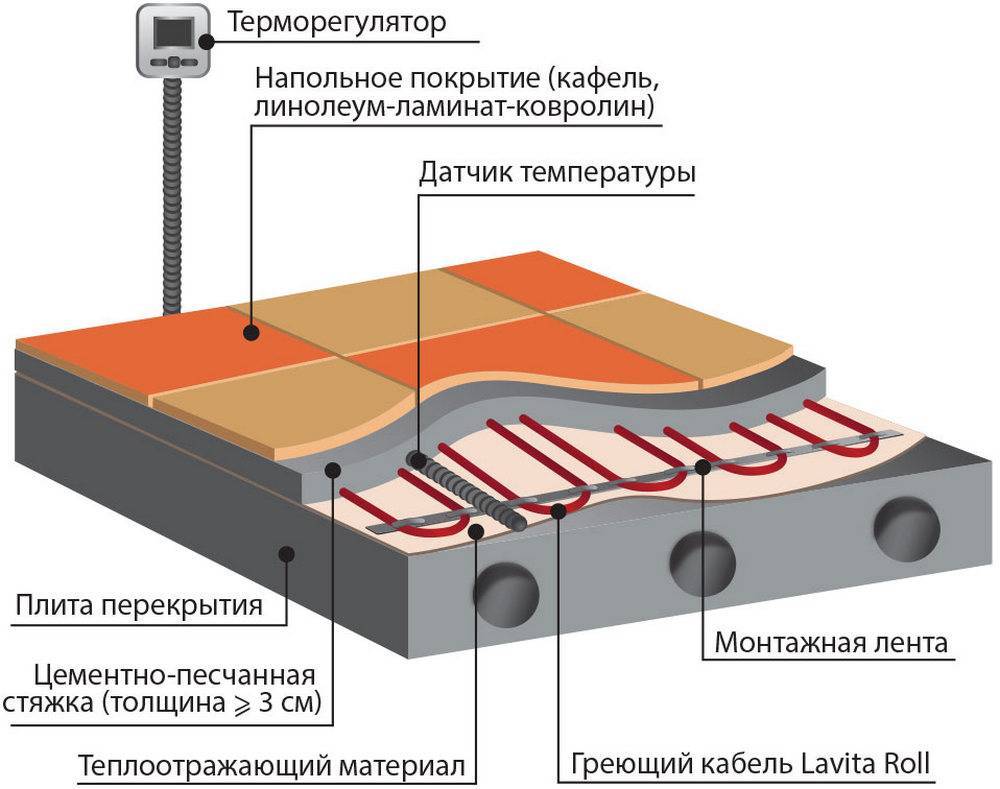

Кабель электрического теплого пола Монтаж пола
либо из дерева, либо из бетона.
Первый слой представляет собой тонкий слой гибкого клея для плитки толщиной около 4 мм. Прикрепите изоляционные плиты так же, как и в системах отопления под плиткой. Затем вы укладываете теплоизоляционную плиту для теплого пола, чтобы отражать тепло на бетонную стяжку пола. Это также создаст плоскую прочную основу, на которую можно будет уложить кабель теплого пола.
Кабели уложены, и вам нужно будет залить 50-75 мм бетонной стяжки поверх нагревательных кабелей. И, наконец, плитку можно приклеить стандартным пластом эластичного клея толщиной 6 мм. Также убедитесь, что плитка уложена ровным слоем клея для равномерного распределения тепла. Итак, в заключение, пол будет поднят, в зависимости от нескольких переменных, примерно на:
- 4 мм Слой гибкого клея
- 6 мм Изоляционная плита. (также доступна изоляция 10 мм и 20 мм)
- Греющий кабель для стяжки 2,5 мм. Укладка в бетонную стяжку
- 50-75 мм Бетонная стяжка
- 6 мм Слой клея для плитки
- Плитка в этом примере 10 мм плитка
Создание в общей сложности дополнительной стяжки электрического теплого пола высотой пола 76 мм, в зависимости на выбранном вами переменные утепления и высоты плитки.
Living Heat Услуги по проектированию теплых полов В Living Heat мы предлагаем бесплатные услуги по проектированию, чтобы сделать весь процесс немного проще. Если вам нужна бесплатная смета или просто дополнительная информация, пожалуйста, свяжитесь с нами по телефону 01803 316131. Наше время и консультация бесплатны, и мы можем порекомендовать вам лучшую систему напольного отопления.
Инструкции
Инструкции по монтажу электрических теплых полов
В этом руководстве по эксплуатации в формате PDF (1,85 МБ) рассматриваются маты напольного отопления Living Heat и кабельные системы, а также помощь и советы по установке подходящих жестких изоляционных плит на основе плитки. В этом руководстве должны быть даны ответы на большинство вопросов, которые могут у вас возникнуть относительно установки электрических систем обогрева пола, но если у вас остались вопросы, свяжитесь с нами, и один из наших технических специалистов будет рад помочь. СКАЧАТЬКлиенты также приобрели.
