Укладка ламината на инфракрасный теплый пол: плюсы и минусы, материалы и инструменты, инструкция

укладка, выбор производителя, частые ошибки

Содержание статьи

• 1 Инфракрасный теплый пол – принцип работы и виды
• 2 Плюсы и минусы ИК-пола
• 3 Какой лучше ламинат и подложку на инфракрасный пленочный пол
• 4 Монтаж инфракрасного теплого пола
  • 4.1 Подготовительные работы
  • 4.2 Монтаж ИК-системы
  • 4.3 Укладка ламината или другого финишного материала
• 5 Основные производители инфракрасных теплых полов

Инфракрасные пленочные полы рекомендуются в качестве альтернативы или дополнения к централизованному отоплению. Производители утверждают, что они прекрасно сочетаются с ламинатом, паркетной доской и другими видами напольных отделочных материалов. Для правильного выбора изучим их свойства, эффективность, безопасность и другие параметры.

Инфракрасный теплый пол – принцип работы и виды

Археологи доказали, что технология напольного отопления насчитывает несколько тысячелетий. В частности, гидравлическую систему активно эксплуатировали еще в античных термах. Современные аналоги используют в качестве источника тепла не только воду, но и электроэнергию.

Из электрических систем отопления самым «мягким» вариантом считается пленочный инфракрасный теплый пол под ламинат, паркетную доску, линолеум и т. п. Представляет собой гибкую термопленку толщиной не более 0,5 мм, в структуру которой впаяны карбоновые нагревательные элементы.

Выпускают три основных вида:

1. Стандартные рулонные изделия, в которых полосы углерода нанесены с шагом 5-10 мм.
2. Усовершенствованные комплекты 3 и 4 поколения со встроенным механизмом саморегуляции. Особенность в том, что при перегреве определенных участков температура этой зоны снижается на 30%.
3. Сплошная пленка, в которой карбоновый нагревательный элемент нанесен единым слоем, а поверхность усилена уретановым полимером.

Механизм работы достаточно прост: электроэнергия проходит по углеродному пласту и преобразуется в тепловую. Нагретая пленка передает тепло напольному покрытию, которое, благодаря свойству теплопроводности, тоже становится источником инфракрасного излучения. Контактирующий с полом воздух нагревается и поднимается вверх, замещаясь холодным. То есть налицо конвекционный процесс. Таким образом, пленочные карбоновые маты, равно как и все остальные виды систем обогрева, передают энергию тремя стандартными способами:

• Тепловым излучением.
• Конвекцией.
• Теплопроводностью.

Так что все мифы о том, что тепло от пленки проникает сквозь напольное покрытие, передается стенам, потолку, мебели, а от них уже нагревается и воздух – это лишь маркетинговые заявления, не имеющие никакой связи с реальностью.

Пленочные изделия выпускаются рулонными матами длиной от 10 м и более. Их легко разрезать на полосы нужной длины и несложно соединять специальными комплектами между собой. Ширина, как правило, стандартная – от 50 до 100 см. Рекомендуемая минимальная длина отреза – 25 см, максимальная – 8-10 м.

Плюсы и минусы ИК-пола

Пленочные полы обладают целым рядом преимуществ перед аналогами:

• Широкая сфера применения: офисы, магазины, многоквартирные дома, дачи, застекленные балконы, лоджии или террасы и многое другое. Возможен монтаж на стену или потолок.
• Простота установки и демонтажа своими руками. ИК-пленку не нужно замуровывать в бетонную стяжку, крепить специальные каркасные элементы и т. п. Инфракрасные маты настилаются на теплоотражающий слой непосредственно под напольное покрытие и фиксируются монтажным скотчем.
• Быстрый нагрев пола благодаря расположению пленки прямо под напольным покрытием. Исключение составляют линолеумные и ковровые отделочные материалы. Между облицовкой и нагревательными матами рекомендуется формировать прослойку из жестких листов фанеры, ДСП, ОСП.

• Выбор зон для обогрева в произвольном порядке.
• Небольшая суммарная толщина всей конструкции – до 2 см с учетом напольного покрытия.
• Умеренная стоимость по сравнению с кабельной или водяной системой подогрева. К примеру, цена пленки на комнату площадью 10 м² составит около 6000 р., тогда как нагревательный кабель на ту же квадратуру обойдется в 19000 р.
• Высокий уровень КПД. По утверждению производителей коэффициент достигает 80%.
• Совместимость почти со всеми видами напольных покрытий, кроме плитки и резиновых отделочных материалов.
• Локальная ремонтопригодность с возможностью частичного разбора финишного покрытия. Актуально для ламината и замковой паркетной доски.
• Бесшумность.
• Максимальный уровень нагрева – до +50 ºС.
• Срок службы – до 10 лет.

Производитель утверждает, что пленочный теплый пол экономичный, так как на его работу при температуре +30 ºС необходимо всего 40-90 Вт/м². Но на наш взгляд, вопрос об экономии достаточно спорный. Из физики мы знаем: чтобы получить определенное количество джоулей тепла, надо затратить столь же известное число ватт энергии. Это же не ядерная реакция распада. Здесь скорее стоит вопрос о разумном энергопотреблении. В частности, можно:

• Повысить энергоэффективность дома до максимума. То есть утеплить по всем правилам, чтобы теплопотери через ограждающие конструкции были минимальны. Соответственно не нужно будет держать все время систему подогрева на предельном уровне.

• Снизить на пару градусов постоянную температуру пола, приобрести программируемый терморегулятор, перейти на двухтарифную сетку оплаты – вот уже налицо экономия и киловатт, и денежных расходов.

Теперь поговорим о безопасности ИК-продукции. Система удобна и практична, если она правильно смонтирована с соблюдением всех без исключения рекомендаций производителей. Но тоже есть несколько проблем:

• Не всегда внутренние бытовые электросети рассчитаны на такое потребление. Возможно, понадобится выведение отдельной линии от щитка и монтаж защитных устройств.
• Может потребоваться выравнивание чернового основания. Да, не нужно выполнять стяжку, поднимать уровень пола и т. п. Но, тем не менее, для сохранения целостности и функциональности пленки под нее требуется идеально ровная, прочная и сухая база.

• Сочетаемость с покрытиями. Инфракрасный теплый пол – это устройство сухого монтажа. Класть маты под плитку нежелательно, так как воздействие влаги негативно скажется на их работе и безопасности. У 90% представленных на рынке продуктов отсутствуют соответствующие требованиям ГОСТ Р 50571.25-2001 защитные элементы, смонтированные в заводских условиях (заземление, экранирующее покрытие, установочный провод и т. п.).

ВАЖНО! У крупных продавцов и официальных дилеров заводов-изготовителей встречаются в продаже премиум-продукты с усиленной уретаном пленкой, серебряной антиискровой сеткой и заземлением, установленными в заводских условиях. Однако это действительно дорогие комплекты и обойдутся они покупателю в 3-5 раз дороже стандартных наборов.

• Контакты – постоянный камень преткновения. Речь идет о надежности их соединения и изоляции. Если даже намертво припаять провода, то идеально заизолировать их – задача сложная. Замечено, что со временем герметичность нарушается, элементы или пластинки отслаиваются, окисляются. Последствия могут быть самыми разными, от отключения оборудования до поражения током.
• Локальный перегрев бюджетных пленок в местах запирания мебелью или другими элементами обстановки. Из-за этого изделие может выйти из строя, испортить финишное покрытие и даже спровоцировать пожар.

Теперь уделим немного внимания пользе пленочных полов как источника длинноволнового инфракрасного излучения, называемое еще тепловым. К сожалению, того волшебного терапевтического эффекта, о котором заявляют маркетологи и продавцы, пользователями не наблюдается. С таким же успехом можно говорить о пользе длинноволнового тепла от батарей централизованного отопления и масляных радиаторов. Чтобы от инфракрасных лучей действительно был медицинский эффект, потребуется оборудование для физиотерапии и специалист, который умеет работать с ним.

Излучаемое ИК-матами тепло полезно в том смысле, что оно согревает помещение в холодное время, немного подсушивает воздух. Но при этом нередко способствует появлению отеков нижних конечностей (впрочем, как и все системы напольного отопления). Если производители предоставят экспертные заключения о медицинской пользе ИК-пола, основанные на реальных исследованиях, – мы с радостью их опубликуем.

Из минусов ИК-отопления также отметим:

• Зависимость от наличия электроэнергии.
• Высокие требования к подключению. Например, для безопасности комплекты должны соответствовать стандартам пыле- и влагозащиты ГОСТ 14254-2015, оснащаться УЗО с автоматикой, обеспечивающей защиту от перегрева и т. д.
• Постоянное электромагнитное излучение, негативно сказывающееся на здоровье и людей, и домашних животных.
• При составлении проекта из зоны обогрева по требованию производителей лучше исключить участки размещения мебели. Соответственно, перестановки в будущем нежелательны.
• Быстрый нагрев пола, которым так гордятся производители, на самом деле – ничего хорошего для ламината и деревянных отделочных материалов. От резких температурных перепадов могут образоваться щели, появиться скрипы, трески и другие нежелательные последствия.

Некоторые пользователи отмечают довольно неприятное явление – частое накопление статического заряда. Однако это может быть связано с нарушениями в подключении элементов цепи. Разобраться поможет грамотный электрик.

Какой лучше ламинат и подложку на инфракрасный пленочный пол

Известные производители ламинированных покрытий подтверждают, что пленочный подогрев прекрасно сочетается с продукцией, если соблюдаются несколько несложных рекомендаций:

1. Предельная мощность нагревательных элементов не должна превышать 60 Вт/м².
2. Температура теплого пола – до +27 ºС (80 ºF).
3. Если система подогрева установлена на локальных участках под ламинатом, то обогреваемые зоны желательно отделить от холодных при помощи расширительных профилей.
4. Между ИК-полами и ламинированным настилом должна быть проложена гидроизоляционная пленка.

Таким образом, все замковые ламинированные покрытия можно укладывать на основание с инфракрасным комплектом подогрева. Для полной уверенности можете проверить – на коробке ламината обязательно будет соответствующая маркировка.

Поговорим о подложках. Одной из грубейших ошибок считается выбор теплоотражающего слоя, кашированного алюминиевой фольгой. Дело в том, что алюминий – хороший проводник электроэнергии. Он накапливает емкостные токи, которые будут ощущаться как неприятная вибрация и/или постоянные удары статического электричества (электромагнитная индукция). А там, где одна ошибка, возможны и другие, связанные с соединением элементов и их изоляцией. Если нарушится герметизация контактов, то в сочетании с токопроводящим слоем владельцы жилья будут удивляться постоянным коротким замыканиям. А при самом негативном развитии событий с участием влаги рискуют получить сильные удары током. Поэтому под ИК-полы следует использовать подложки с лавсановым отражающим слоем. Внешне он похож на алюминиевую фольгу, но его структура более мягкая и не проводит электроэнергию (диэлектрик). Чтобы точно знать, какой именно у вас подстилающий слой, проверьте его тестером на «прозвон».

Монтаж инфракрасного теплого пола

Для работы потребуются:

• Пленочные маты нужной длины.
• Клейкая термостойкая лента.
• Монтажный комплект, состоящий из контактных клипс для соединения полос и с питающей сетью, а также изоляционной скотч-мастики.
• Теплоотражающая лавсановая подложка. Оптимальный вариант — продукция от того же производителя, что и система подогрева.
• Полиэтиленовая пленка.
• Силовой провод. Его сечение зависит от характеристик применяемых пленочных нагревателей. В частности, для систем суммарной мощности до 1,5 кВт рекомендуется использовать многожильный медный ПВ-3 толщиной 1,5 мм, а для полос от 1,5 до 3,5 кВт – 2,5 мм.
• Температурные датчики: основной и резервный.
• Термостат подходящей мощности.
• Набор ручных инструментов: стриппер, пассатижи, пресс, строительный нож, рулетка, маркер.

Укладка инфракрасного тёплого пола под ламинат проводится в несколько этапов.

Подготовительные работы

В первую очередь нужно разработать проект монтажа. Хаотично стелить пленку – глупость, которая основательно ударит по карману владельца помещения. Поэтому на бумаге в масштабе нарисуйте план каждой комнаты, отметьте места расположения тяжелых предметов обстановки (шкафы, диваны, холодильник и т. п.). Это позволит рассчитать точное количество пленочных матов, кабеля и соединительных элементов. А также определиться с нужной мощностью и моделью терморегулятора.

При расчете площади обогрева учтите, что ИК-маты нужно укладывать не внахлест, а встык. К тому же соблюдать отступ от ограждающих конструкций и предметов интерьера в 5-10 см.

ФАКТ! Производитель утверждает, что для максимально эффективной работы необходимо перекрыть системой подогрева не менее 70% площади помещения. А при использовании пленочных матов в качестве дополнительного обогрева – достаточно 40%.

Итак, когда станет известна точная площадь укладки ИК-системы, можно примерно подсчитать:

Суммарную мощность теплого пола

Умножьте количество квадратных метров на заявленную производителем мощность 1 м² пленки. Например, 15 м²*150 Вт/м² = 2,25 кВт.

Чтобы узнать, какой именно терморегулятор подходит для вашей системы, отнимите от полученной цифры 20%. В нашем примере это 1,8 кВт. Соответственно, нужно будет приобрести термостат, у которого в характеристиках уровень максимальной нагрузки указан на уровне 1800 – 2000 Вт.

Примерные затраты на электроэнергию

Формула проста:

площадь подогреваемого пола * мощность пленки * время реальной работы *коэффициент перерасчета

Последний – это уровень температуры, которую планируется выставлять на термостате. К примеру, если система будет стабильно работать на 50% мощности, то и Кп = 0,5.

Примерный интервал функционирования нагревательных элементов может составить от 5 до 20 минут в час, то есть в среднем около 12 минут. Таким образом для нашего примера расчет будет следующим:

15*150*0,5 ≈ 1,1 кВт/час.

1,1*12*24/60 ≈ 5,3 кВт/сутки.

5,3*30 ≈ 159 кВт/месяц.

159 *4,01 р./кВт (тариф на э/э в МО на начало 2021 г.) = 638 р./месяц.

Разумеется, расчет очень приблизителен, так как основные переменные вариативны, да и много индивидуальных, климатических и других факторов. Учитывая их, можно более-менее точно рассчитать расход электричества и стоимость отопления за период.

Следующая задача – подготовка основания под укладку. Бетонный или деревянный пол должен быть ровным, чистым, сухим и прочным. Все неровности необходимо устранить, обеспылить, желательно прогрунтовать связующим составом.

Монтаж ИК-системы

Если провода, подводимые к терморегулятору от щитка и от системы подогрева пола, планируется «утопить в стену», то следует предварительно подготовить штробы для кабелей и отверстие под габариты термостата. Весь мусор и пыль после окончания работ обязательно нужно убрать, основание тщательно пропылесосить. Если нет желания портить стены, можно просто закрепить провода поверх ограждающих конструкций и закрыть белым или цветным кабель-каналом. А терморегулятор зафиксировать при помощи дюбель-гвоздей на уровне до 1,5 м от плоскости пола.

В соответствии с планом раскладки следует нанести на основание разметку, подготовить выемку глубиной 7 мм для установки термодатчика в метре от стены. Затем настелить теплоизоляционный материал отражающей поверхностью вверх и скрепить маты между собой клейкой лентой.

Поверх подложки укладываются полосы инфракрасной пленки встык, ни в коем случае не внахлест. Линии отреза медной шины по совету производителя лучше всего сразу герметизировать при помощи скотч-мастики. Настеленные маты нужно обязательно соединить по периметру клейкой лентой.

Теперь нужно провести правильное замыкание полос в единую цепь. Все элементы подключаются параллельно, как указано на схеме ниже.

Провода присоединяются к матам двумя методами – посредством контактных клипс или пайкой.

В первом случае клеммы крепятся на шину и зажимаются при помощи пресса или плоскогубцев. На них фиксируются провода и изолируются битумной лентой.

Во втором случае коннекторы не нужны. Кабель аккуратно оголяется от изоляции и припаивается к медной полосе. Все точки соединения тщательно герметизируются.

ВАЖНО! Ламинат очень чувствителен к малейшей неровности под ним. А подложки, как правило, недостаточно для сокрытия клемм, проводов и датчиков. Поэтому опытные мастера рекомендуют следовать ГОСТ Р 50571.5.52-2011 ч. 5-52 и делать в черновом полу углубления под все элементы. Иначе постоянное давление приведет к их повреждению, вытеканию битумной мастики в местах изоляции, оголению клипс и медных шин. В лучшем случае одна из полос ИК-пленки выйдет из строя.

Следующий шаг – фиксация основного и резервного датчиков, подключение терморегулятора. Сенсоры необходимо уложить в заранее подготовленное углубление, закрепить клейкой лентой под греющей частью пленки. Кабель от них выводится на термостат и подключается. Далее присоединяются провода от ИК-пола и электросети согласно инструкции производителя.

Следом необходимо провести проверку подключения, то есть включить систему на 15-20 минут и протестировать все полосы.

Укладка ламината или другого финишного материала

Поверх нагревательных матов необходимо настелить полиэтиленовую пленку с нахлестом 10-15 см, зафиксировать края. Подложка не требуется. Монтаж ламината проводится максимально аккуратно в соответствии с инструкцией завода-изготовителя от дальнего угла. После окончания сборки по периметру можно монтировать плинтусы, заносить мебель и устанавливать ее в местах, указанных на плане.

Основные производители инфракрасных теплых полов

Caleo

Один из пионеров в области производства и продаж систем электрокарбонового отопления – Caleo. Южнокорейский бренд захватил почти половину российского рынка за счет широкого ассортимента, высокого качества и большого количества положительных отзывов.

Electrolux

Вряд ли найдется человек, который бы не слышал о таком бренде как Electrolux. Это один из старейших производителей электрооборудования на планете, история которого началась в далеком 1900 году. В 21 веке ассортимент товаров пополнился системами электрообогрева пола, в том числе инфракрасными пленками под ламинат серии Thermo Slim.

Q-Term

Компания из Южной Кореи Q-Term уже более 20 лет производит пленочные нагревательные полы, но на российском рынке этот бренд стал узнаваемым относительно недавно. Продукция универсальна, не слишком дорогая и проста в монтаже.

Heat Plus

Корейское предприятие Seggi Century CO LTD под брендом Heat Plus выпускает два вида пленочных нагревательных матов: с полосатым и сплошным карбоновым слоем. Второй вид продукции относится к премиальной линейке и укладывается почти так же, как и обычная пленка с полосками.

Marpe

Компания Green Industry Co.Ltd является одним из топовых производителей систем электроотопления в Южной Корее. Под брендом Marpe российским покупателям предлагается три вида продукции: стандартные полосатые маты, саморегулирующаяся сплошная пленка и серия с дополнительным экранированием.

Инфракрасный пленочный пол в сочетании с ламинированным покрытием – изобретение полезное. Но, как любая электроустановка, требует осторожности и взвешенного подхода. Мы постарались ознакомить вас с «подводными камнями», что могут встретиться на вашем пути к комфорту, а также рассказать о правильной технике монтажа. Если у вас уже есть опыт эксплуатации ИК-пленки или сформировано свое мнение, поделитесь им в комментариях!



Совет! Если вам нужны мастера по ремонту пола, есть очень удобный сервис по подбору спецов от PROFI. RU. Просто заполните детали заказа, мастера сами откликнутся и вы сможете выбрать с кем сотрудничать. У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, что поможет с выбором. Похоже на мини тендер. Размещение заявки БЕСПЛАТНО и ни к чему не обязывает. Работает почти во всех городах России. Без вашего желания никто не увидит ваш номер телефона и не сможет вам позвонить, пока вы сами не откроете свой номер конкретному специалисту.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.

Хорошая реклама

Самое читаемое

укладка и подключение инфракрасного пленочного пола

Установив теплый пол под ламинат в качестве единственного или дополнительного способа обогрева помещения, можно существенно увеличить степень комфорта по сравнению с другими вариантами. Чтобы составить схему размещения элементов и выполнить монтаж всей системы, необходимо ознакомиться со спецификой проводимых работ. Согласны?

Мы расскажем, как подобрать напольное покрытие, способное работать в тандеме с греющей пленочной системой. У нас вы узнаете, как грамотно расположить составляющие теплого пола и как их правильно подключить. С учетом наших советов вы сможете самостоятельно выполнить все этапы непростой, но вполне доступной работы.

Содержание статьи:

• Основные положения о материалах
  • Параметры инфракрасного пленочного пола
  • Требования к ламинату как покрытию
  • Правила размещения полос теплого пола
  • Дополнительная информация по структуре
• Этапы работ по монтажу системы
  • Выравнивание основания и укладка теплоизоляции
  • Фото-руководство по сборке ИК системы
  • Размещение фрагментов термопленки
  • Изоляция и подключение к электричеству
  • Подключение терморегулятора и тестирование системы
  • Настил гидроизоляции и ламината
• Нюансы эксплуатации инфракрасного пола
• Выводы и полезное видео по теме

Основные положения о материалах

Качество работы и срок эксплуатации теплого пола, уложенного под ламинированные панели, зависит от параметров приобретаемого оборудования и материала вкупе с пониманием особенностей их сочетания.

Для самостоятельной разработки схемы размещения инфракрасных полос необходимо учитывать физические особенности такого обогрева.

Параметры инфракрасного пленочного пола

Пленочный обогреватель представляет собой гибкое узкое полотно, размещаемое под напольным покрытием и содержащее нагревательный элемент. Он производит преобразование электрической энергии в тепловые волны инфракрасного диапазона.

Нагрев ламината или другого материала происходит снизу по причине попадания на него излучения. После прогрева поверхности пола по толщине происходит отдача тепла в воздушную среду отапливаемого помещения.

Галерея изображений

Фото из

Устройство ИК напольного обогрева под ламинат

Укладка инфракрасных полотнищ в помещении

Составляющие пола с ламинатом и системой обогрева

Простая в раскрое и укладке система

В качестве нагревательного элемента ИК систем используется карбоновое сплошное или полосатое напыление, закрытое с обеих сторон лавсановой или полиуретановой пленкой. По краям полотен установлены токоведущие биметаллические шины, передающие энергию нагревательному элементу.

Толщина такой конструкции варьируется в пределах от 0,2 до 2 мм, наиболее часто в продаже присутствуют полотнища толщиной от 0,3 до 0,5 мм. Стандартные размеры ширины одной полосы составляет 50, 60, 80 и 100 см.

Возможность приобретения по метражу инфракрасного теплого пола различной ширины позволяет реализовать практически любую схему расположения нагревательных полос

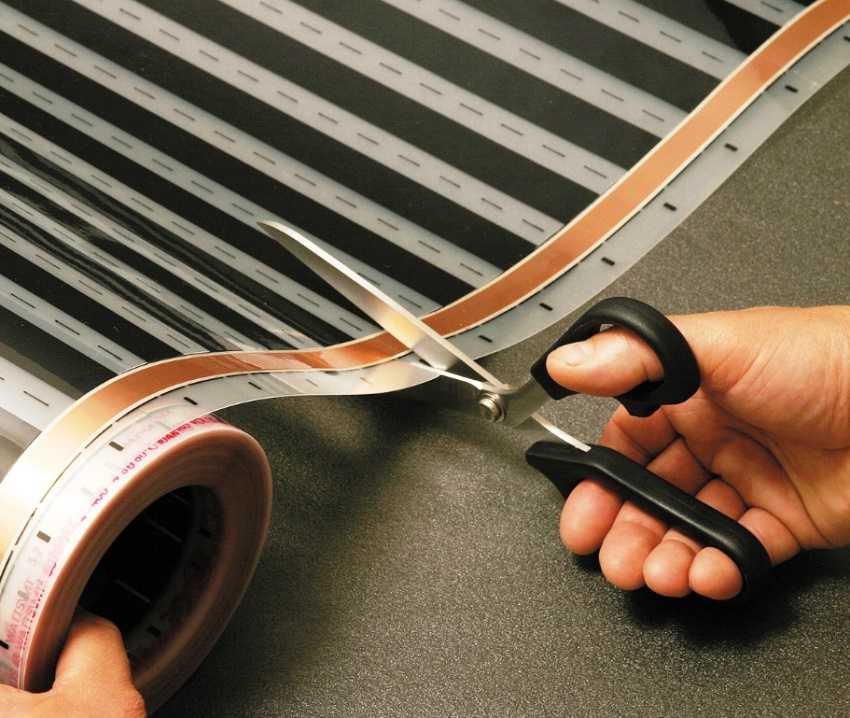

Любая пленка может быть разрезана по длине в специально предназначенных и маркированных для этого местах. Величина шага отреза приблизительно равна 20 см, поэтому без труда можно получить полотнища нужной длины.

Максимальная мощность под ламинат составляет от 120 до 230 Вт/кв.м. Устройства с большим тепловыделением не применяют по причине ограничения температуры нагрева ламината. Иногда, производитель указывает мощность в зависимости от погонного метра. В этом случае, разделив ее на ширину полосы можно вычислить искомое значение.

Требования к ламинату как покрытию

Обыкновенный ламинат может обладать тремя свойствами, препятствующими его использованию в качестве финишного покрытия в комплекте с теплым полом:

• искривление геометрии пластин под действием высокой температуры;
• продавливание пластин при действии на них тяжелых предметов;
• высокие теплоизоляционные свойства материала.

Поэтому для совместного использования ламината и расположенного под ним пленочного теплого пола разработаны усовершенствованные модели. Их помечают специальными символами, размещаемыми на упаковке материала или в инструкции к нему.

Единый стандарт маркировки отсутствует, поэтому при покупке необходимо уточнить этот вопрос у продавца, так как существуют решения только для водяного или электрического кабельного теплого пола.

Схематичное изображение теплого пола показывает возможность совместного использования с ним ламинированных панелей этой партии. Также рекомендовано использовать материал класса безопасности E1 или E0 с минимальным содержанием свободных формальдегидов

Суммарное значение коэффициента теплового сопротивления ламината и подложки, на который его укладывают, не должно превышать 0,15 кв. м*К/Вт. Поэтому при выборе материала необходимо убедиться в соответствии этой технической характеристики нормативным требованиям, иначе существует риск перегрева и поломки системы теплого пола.

Соединение ламелей может быть выполнено с помощью клея или замков, расположенных на торцах пластин. Совместно с теплым полом разрешена только плавающая схема устройства ламинированного пола из панелей замкового типа.

Т.е. собранное из панелей покрытие не должно иметь жесткого сцепления с основой, а по периметру помещения, вокруг архитектурных деталей и проходки труб необходимо оставить зазор в качестве резерва для линейного расширения материала.

Ламинат получают методом прессования опилок с включением смол, содержащих формальдегид. Производитель указывает максимально допустимую температуру нагрева, при превышении которой начинается испарение ядовитого вещества. Обычно это происходит при достижении 28-30 градусов Цельсия. При расчете тепловыделения необходимо учитывать этот фактор.

Аргументы в пользу устройства инфракрасной обогревающей системы под ламинат и сравнение преимуществ ИК пленки с водяными вариантами подробно изложены , с которой мы рекомендуем ознакомиться.

Правила размещения полос теплого пола

Площадь отдельной комнаты, которую следует снабдить теплым полом, вычисляют исходя из потребности этого помещения в отоплении.

В случае отсутствия других систем обогрева, достаточно в среднем 70% покрытия от общей площади. При наличии радиаторов, каминов необходимость в тепле от пола снижается, что приводит к уменьшению количества укладываемых полос или меньшим расходом электроэнергии на обогрев.

По причине существования ограничений на максимальную мощность подаваемой к жилому объекту электроэнергии, необходимо провести расчет нагрузки на сеть

Отсутствие необходимости размещать под ламинатом инфракрасный теплый пол по всей площади помещения позволяет, как правило, при проектировании легко обойти следующие ограничения:

• Нельзя размещать теплый пол под тяжелыми предметами, такими как шкафы или диваны на ножках. Они продавливают ламинат, что приводит к неравномерному прилеганию и избыточному давлению на пленку.
• Нельзя закрывать сверху обогреваемый ламинат теплоизолирующим материалом, таким как ковры или мебель без ножек. Это приводит к нарушению отдачи тепла в воздух и перегреву системы.
• Необходимо избежать нагрева ламината одновременно со стороны инфракрасной пленки и другого источника тепла. Величина зоны пола, под которую нельзя подкладывать пленку для каждого типа расположенного рядом нагревательного прибора определяют индивидуально.
• Необходимо отступить от стен и стационарных предметов не менее 3 — 10 см в зависимости от рекомендаций изготовителя, так как зона нагрева в плане немного выходит за границы пленки. Повышенная температура может плохо подействовать на плинтуса и обои.

При планировании размещения инфракрасной пленки часто отступают от стен на расстояние 50-60 см. Это обусловлено возможной в будущем перепланировкой или проведением перестановки мебели.

Значительный отступ от стен оставляет более широкий спектр решений по изменению дизайна помещения. Кроме того, жители дома гораздо реже используют пространство около стены, чем в середине комнаты.

В жилых комнатах часто располагают инфракрасную пленку посередине. Такое размещение закрывает зоны частого пребывания людей и позволяет менять расстановку мебели вдоль стен

Если зона обогреваемого пола прямоугольная, то расположение фрагментов пленки лучше планировать вдоль длинной стороны. В этом случае уменьшается количество полос и, как следствие, – операций по их укладке, изоляции и подключению.

Дополнительная информация по структуре

В вертикальном разрезе устройство теплого пола состоит из пяти слоев, к каждому из которых предъявляют определенные требования. Основание пола должно быть твердым и как можно более ровным. Для бетонного основания рекомендуют провести выравнивание с помощью заливки нивелирующей смеси, а для деревянного – посредством настилания фанеры.

Изоляция между основанием и обогревательными элементами предназначена для предотвращения потерь тепла. С учетом того, что теплый пол работает от электричества, подложка не должна проводить ток.

Поэтому не используют утеплитель с отражающей поверхностью на основе алюминиевой фольги. Чаще всего применяют рулонную пенополиэтиленовую изоляцию или пробковую подложку в комплекте с отражающим слоем.

Структура инфракрасного пола под ламинат (на строительном сленге – «пирог») достаточно проста. Укладка любого слоя не предполагает наличие специфических знаний или тяжелого физического труда

Перед укладкой полос теплого пола с электрической разводкой и термодатчиком необходимо прочитать инструкцию, прилагаемую к комплекту. Общие принципы монтажа одинаковые, но есть некоторые нюансы по величине расстояния между размещаемыми элементами, а также по методу подключения к электросети.

В качестве подложки, расположенной между элементами обогрева и ламинатом нужно использовать полиэтиленовую или виниловую пленку. Она хорошо пропускает тепло, но служит барьером для воды и пыли, попадание которой на нагревательные полосы нельзя допустить.

Одним из характерных представителей пленочных греющих систем является , особенности установки и эксплуатации которой подробно описаны в рекомендуемой нами статье.

Этапы работ по монтажу системы

Одним из серьезных преимуществ инфракрасных полос перед или водяными трубами заключается в возможности самостоятельного монтажа теплого пола под ламинат. Поэтому установка такой системы обходится дешевле, что оправдывает более дорогую стоимость ее элементов.

При правильном выполнении всех стадий работ обогрев будет качественно функционировать заявленный производителем период времени.

Выравнивание основания и укладка теплоизоляции

Гидроизоляцию и выравнивание основания пола для последующей укладки инфракрасных полос под ламинат выполняют по стандартным правилам. Покрытие должно быть ровным, жестким, с уклоном не более 2 мм на 1 метр.

Общие требования к основанию для подготовки укладки ламината в комплекте с пленочным полом такие же, как и при монтаже без обогрева

Перед началом укладки теплоизоляции необходимо обеспечить удаление пыли из помещения. Если работы по организации теплого пола проводят в период строительства или капитального ремонта, желательно выполнить процедуры по устройству теплоизоляции, нагревательных полос и верхней гидроизоляции за один заход. В этом случае будет минимизировано загрязнение пылью элементов обогрева.

Теплоотражающий материал стоит недорого, поэтому его укладку производят по всей площади помещения вплотную к стенам, даже если инфракрасные полосы будут расположены не под всей поверхностью пола. Толщина изоляционной подложки под теплый пол составляет 3-4 мм и таким размещением исключают незначительный перепад высоты, нежелательный при монтаже ламината.

Чтобы избежать сдвига материала при дальнейших работах его крепят к полу степлером или двусторонним скотчем. Между собой полосы изолона или другого утеплителя фиксируют скотчем.

Фото-руководство по сборке ИК системы

В укладке теплого пленочного пола выполняется ряд стандартных действий, представленных следующей подборкой фото:

Галерея изображений

Фото из

Инфракрасную пленку разрезаем на полосы требующейся длины. Раскрой выполняем согласно заранее составленной схемы с учетом расположения мебели без ножек и архитектурных особенностей помещения

К токоведущей шине подсоединяем зажимы, отсоединив от пленочной системы ламинированное покрытие с одной стороны. Одна из «лапок» зажима должна контактировать с медной полосой, вторая прижимать снаружи

Зажим с усилием фиксируем на пленке. Этот узел должен быть надежным, не внушающим подозрений о вероятном отсоединении

Изоляционный скотч, имеющийся в комплектации ИК пола, разрезаем напополам для изоляции свободного отреза токоведущей шины

Отрезками скотча оклеиваем токоведущую шину со стороны, противоположной креплению зажимов

Воздействуя пальцами на скотч или прикатывающим роликом, стараемся выгнать весь воздух из-под скотча. Это нужно чтобы на шину случайно не попала вода

Раскладываем инфракрасные полосы на полу так, чтобы зажимы оказались со стороны установки терморегулятора. В держатель зажима заводим провода согласно схеме ИК пола

Держатель зажима прочно обжимаем пассатижами, чтобы исключить вероятность отсоединения во время эксплуатации

Шаг 1: Раскрой ИК полотнища на полосы по размеру

Шаг 2: Установка зажима на токоведущую шину

Шаг 3: Фиксация зажима на пленке

Шаг 4: Подготовка изоляционного скотча к приклеиванию

Шаг 5: Оклеивание шины изоляционным скотчем

Шаг 6: Уплотнение золяционного скотча на месте приклеивания

Шаг 7: Подключение проводов к зажиму

Шаг 8: Фиксация проводки в зажиме

Завершив подготовку инфракрасных полос к сборке теплого пола, приступаем к основной работе:

Галерея изображений

Фото из

Зажимы с подключенными проводами также оклеиваем изоляционным скотчем

Из-под изоляционного скотча удаляем все воздушные пузырьки путем продавливания или прокатывания

Готовим датчик, фиксирующий температуру пола, к подключению. Это устройство имеется в комплектации

Для того чтобы датчик не оказался выше уровня пола, в уложенной на основание теплоизоляционной подложке вырезаем отверстие

На инфракрасной пленке датчик фиксируем скотчем: он и прикрепит устройство, и защитит прибор от воздействия влаги

Плотно прижимаем скотч к пленке и датчику, стараемся минимизировать наличие под ним пустот

Собираем пленочный пол, соединяем инфракрасные полосы последовательно, выводим проводку к месту установки терморегулятора

В удобном для использования месте устанавливаем терморегулятор, подключаем к нему проводку и провода от датчиков

Шаг 9: Оклейка зажимов с подключенными проводами

Шаг 10: Удаление воздушных пузырьков из-под скотча

Шаг 11: Подготовка датчика к подключению к системе

Шаг 12: Вырезка места под датчик в теплоизоляции

Шаг 13: Битумный скотч для изоляции датчика

Шаг 14: Уплотнение соединения скотча с пленкой

Шаг 15: Сборка инфракрасной обогревающей системы

Шаг 16: Установка терморегулятора и подключение к нему системы

Размещение фрагментов термопленки

Полосы термопленки разрезают на фрагменты нужного размера и укладывают медной полосой вниз или вверх в зависимости от указаний производителя. Необходимо их расположить таким образом, чтобы осуществить подводку электрического кабеля только с одной стороны.

При простой геометрии схемы укладки инфракрасной пленки, подключение ее к электрической сети осуществляют с одной стороны, чтобы уменьшить общую длину проводов

Как правило, укладку под ламинат нагревательных полос тёплого пола выполняют встык. Однако для некоторых моделей существует минимально допустимое расстояние между ними, которое указывают в инструкции. Его необходимо соблюдать во избежание перегрева системы. Ни в коем случае недопустимо накладывать полосы внахлест токоведущих шин друг на друга.

Увеличение расстояния между полосами больше минимально допустимого не станет причиной неправильной работы теплого пола. В этом случае нагрев ламината будет неравномерным, что приведет к созданию теплых и холодных зон на полу. Однако такие зоны практически не ощутимы вследствие небольшого перепада температур и существования эффекта рассеивания тепла.

Изоляция и подключение к электричеству

Обычно помимо термопленки в комплектацию входит самоклеющаяся изоляционная битумная (бутилкаучуковая) лента и контактные зажимы для подключения пола к электросети. Иногда набор включает также провода с сечением, необходимым для пропуска тока заданной мощности.

Битумной самоклеящейся изоляцией закрывают те места разреза медно-серебряной шины и с противоположной стороны полосы ее «открытых» контактов, которые не будут использованы при подключении к электросети. Важно не допустить образования воздушных пузырей между изоляцией и шиной.

Преимущество битумной изоляции заключается в том, что при первом включении в электрическую сеть она нагревается и, принимая форму защищаемого соединения, максимально герметизирует его

В каждое место подсоединения проводов на медную шину устанавливают контактную клипсу таким образом, чтобы одна ее сторона зашла внутрь термопленки, а вторая осталась снаружи, поверх медной полосы. Затем с применением пассатижи производят плотный обжим клипсы.

После этой процедуры полосы термопленки фиксируют скотчем между собой, а также соединяют с теплоотражающим материалом, чтобы избежать сдвига при последующих работах.

Зачищенные концы проводов подсоединяют к клипсам методом обжима. Каждое такое место необходимо закрыть битумной изоляцией, наложив ее сверху и снизу соединения.

Подключение терморегулятора и тестирование системы

Устройство управления редко входит в комплект поставки, поэтому нужно приобрести отдельно. Так как требуется высокая точность регулировки температуры нагрева ламината, то необходимо использовать прибор электронного, а не механического типа.

Датчик температуры пола прикрепляют снизу пленки к черной полосе нагревательного элемента. Эту процедуру можно выполнить с применением битумной изоляции.

В теплоотражающем материале делают специальные вырезы под датчик температуры, а также места установки клипс и . Это необходимо для сохранения гладкости поверхности для выполнения работ по укладке ламината. Поместив датчик в углубление, его необходимо заклеить битумным изоляционным скотчем.

Толщина теплоотражающего материала не менее 3 мм, поэтому размещенные в вырезах провода, зажимы и термодатчик не создают бугры, что важно для укладки ламината

Терморегулятор монтируют на стене в месте, наиболее удобном для жильцов квартиры. Подключение проводов проводят согласно инструкции к устройству.

Если максимальная мощность теплого пола превышает 2 кВт, то подключение к электросети производят через отдельный автомат. Для влажных помещений, таких как ванна или санузел, при отсутствии заземления необходимо включить в электрическую цепь устройство защитного отключения.

До укладки гидроизоляционного слоя и ламината необходимо провести тестирование системы. Температура тестирования может быть небольшой, так как основная цель заключается в проверке соединений проводов с элементами инфракрасного пола на отсутствие искрения, а также факта нагрева каждого фрагмента.

Настил гидроизоляции и ламината

Сверху теплого пола производят укладку защитного гидроизоляционного покрытия в виде пленки. С учетом ее незначительной толщины, не влияющей на рельеф поверхности, достаточно закрыть только нагревательные элементы с небольшим выступом по краям, равным 10-20 см.

Полосы пленки соединяют между собой с помощью обыкновенного скотча, чтобы избежать их сдвига при последующем монтаже ламината.

Так как теплопроводность скотча не известна, то желательно чтобы места соединения им рулонов пленки и стыки нагревательных полос, где отсутствует инфракрасное излучение, совпадали

Панели ламинированного пола укладывают сразу поверх полиэтиленовой пленки, без какой либо дополнительной подложки. Эти процедуры желательно осуществлять в мягкой обуви, а также соблюдать другие меры безопасности, чтобы не повредить гидроизоляцию и нагревательные элементы.

Нюансы эксплуатации инфракрасного пола

Необходимо зарисовать план устройства теплого пола под ламинат, включающий схему расположения полос и проводки. Это поможет не допустить в будущем неправильной перестановки мебели и создания сильного давления на поверхность в местах монтажа теплого пола.

Также нужно будет исключить вероятность повреждения пленки или электропроводки при установке предметов интерьера, требующих сквозного крепления к черновому полу.

Наличие подробной схемы расположения нагревательных полос позволит без снятия ламината определить место, безопасное для сквозного сверления. Проводя такие работы наугад можно испортить систему обогрева и получить удар электрическим током

Электронные терморегуляторы часто снабжены двумя приборами для измерения температуры пола и воздуха. Использовать при программировании системы только датчик воздуха нельзя по причине ограничений по нагреву ламината.

Существует два способа правильно задать алгоритм режима работы теплого пола:

• Использовать только показания датчика пола. Например, задать включение обогрева при температуре ниже 25 градусов, а выключение – при достижении 29 градусов.
• Использовать показания обоих приборов. Например, задать включение обогрева при температуре в помещении 23 градуса, а выключение – при достижении или показаний датчика воздуха 26 градусов или показаний датчика пола 30 градусов.

Поломка датчика пола приводит к необходимости его замены с разбором части ламинированных панелей, поднятием гидроизоляционной пленки и поврежденного полотнища обогрева. Чтобы избежать этих трудоемких работ, можно приобрести дополнительный датчик, установить его при монтаже пола в качестве запасного варианта и вывести провод от него к терморегулятору.

Тогда при выходе из строя основного прибора достаточно всего лишь вывернуть в терморегуляторе два провода от неработающего датчика и подсоединить контакты от запасного варианта.

С правилами и особенностями организации ознакомит рекомендованная нами статья.

Выводы и полезное видео по теме

Пошаговое выполнение работ по монтажу инфракрасного пола под ламинат. Припаивание проводов к медным жилам вместо использования клипс:

Установка инфракрасного пола под ламинат в помещении со сложной геометрией. Показаны все этапы работ. Дан расклад по ценам на конец осени 2016 года:

Установка инфракрасной пленки под ламинат позволяет реализовать наиболее комфортный для человека способ обогрева помещения «снизу вверх».

Понимание физических законов функционирования такой системы и соблюдение правил ее монтажа способствует правильному выбору расположения и мощности нагревательных элементов, а также длительной и качественной работы теплого пола.

Хотите рассказать о том, как своими руками стелили и подключали инфракрасный пленочный пол? Возникли вопросы во время ознакомления с представленной информацией, есть полезные сведения для нас и посетителей сайта? Пишите, пожалуйста, комментарии в находящемся ниже блоке.

Ламинат HARO идеально подходит для полов с подогревом

• Продукты
• Ламинат
• Область применения
• Ламинат на теплый пол

Ламинат для вашего теплого пола

Ламинат на полах с подогревом – последняя тенденция

В последние десятилетия системы обогрева пола стали самой популярной системой отопления для всех жилых помещений.

В новостройках теперь они стандартно устанавливаются прямо в стяжку. Электрические теплые полы укладываются как в стяжку, так и на стяжку. Неудивительно: системы подогрева пола дарят приятное тепло ногам. Они создают здоровый микроклимат в помещении, так как полы с подогревом также уменьшают количество пыли, поднимаемой в вашем доме. Это обеспечивает равномерное ощущение благополучия во всех жилых помещениях. Это особенно важно для аллергиков. Это также устраняет необходимость в надоедливых радиаторах, что дает вам больше свободы в ваших идеях дизайна интерьера. А теплые полы экономят электроэнергию благодаря распределению тепла по большой площади — базовую температуру можно снизить на два-три градуса по сравнению с обычными радиаторами без заметных потерь тепла. Это хорошо для окружающей среды и вашего кошелька.

• Закладка

  HARO Ламинат TRITTY 100 Однополосная доска 4V Дуб Портленд серый* аутентик Top Connect Просмотр

Ламинат HARO для напольного отопления и напольного охлаждения 9№ 0027

Для эффективного использования напольного отопления, помимо технических деталей, решающее значение имеет еще один фактор: какой пол укладывается поверх системы отопления Ламинированные полы HARO изготавливаются из абсолютно качественного, проверенного материала и основаны на продуманная техническая конструкция. Сопротивление теплопередаче очень низкое. Вот почему эти напольные покрытия подходят не только для укладки на пол с подогревом и охлаждением: они идеально подходят для этой цели. 9№ 0013

Благодаря низкому термическому сопротивлению тепло и прохлада прекрасно проникают в ламинат. Это, конечно же, относится и к нашим изоляционным подложкам, специально разработанным для полов с подогревом для изоляции от ударного шума.

Какая изоляция ударного шума для ламината с подогревом пола?

Мы особенно рекомендуем нашу изоляционную подложку Silent Energy DS. Эта изоляция от ударного шума была специально разработана для укладки поверх полов с подогревом и охлаждением. В эту изоляцию от ударного шума уже интегрирована пароизоляция. Кроме того, подложка обладает оптимальными свойствами теплопроводности: тепловое сопротивление изоляции ударного шума Silent Energy DS составляет всего 0,004 м² K/Вт.

Silent Energy DS
Высококачественная звукоизоляционная подложка со встроенной пароизоляцией. Идеально подходит для использования с напольным отоплением

Толщина

: ок. 1,5 мм, артикул: 408292
Сопротивление теплопередаче: 0,004 м² К/Вт

Укладка ламината на пол с подогревом легко выполняется самостоятельно

Обычно ламинат HARO укладывается на пол с подогревом или охлаждением точно так же, как и на пол без нагревательных матов или нагревательных элементов. Единственное отличие состоит в том, что, как и на всех минеральных основаниях, в качестве пароизоляции для защиты от поднимающейся влаги сначала необходимо уложить полиэтиленовую пленку. Если при монтаже используется изоляционная подложка со встроенной пароизоляцией (DS), полиэтиленовая пленка не нужна. Дальнейшая плавающая укладка изоляции ударного шума и ламината на пленку регулируется инструкцией по укладке вашего ламината HARO. В инструкциях также содержится информация о напольном отоплении и изоляции от ударного шума.

Здесь вы можете получить представление о том, как легко и быстро можно укладывать наши ламинированные полы с помощью Top Connect или Lock Connect plus: Дополнительная информация об укладке ламината HARO.

Системы подогрева пола, подходящие для вашего ламинированного пола

Ламинат HARO — как с изоляцией от ударного шума, так и без нее — одобрен почти для всех типов напольного отопления или охлаждения благодаря своей высококачественной и продуманной технической конструкции. Сюда входят водяные теплые полы и электрические теплые полы (за исключением электрических систем ночного хранения). Кроме того, инфракрасное отопление полов, теплые полы с помощью нагревательного мата, а также все виды панельного отопления из сборных элементов. Особое внимание следует обратить на максимальную температуру поверхности 29°C на ламинате.

Крутой тренд: система охлаждения пола

Как прекрасно расслабиться в прохладном, хорошо отапливаемом доме в жаркий летний день. Эта приятная разница между температурой и жарой снаружи может быть достигнута очень легко сегодня: с системой охлаждения пола. При этом используется водяная система современной водяной системы напольного отопления для приятного охлаждающего эффекта с помощью холодной воды.

Во избежание образования конденсата на поверхности ламината в систему управления системой охлаждения необходимо интегрировать датчик точки росы.

Какой ламинат на электрический теплый пол?

При переоснащении в рамках проекта модернизации или при строительстве современных энергосберегающих и пассивных домов люди предпочитают использовать электрические системы подогрева пола. Этот вид отопления имеет множество преимуществ, однако важным моментом при электрическом отоплении является выбор напольного покрытия. Наши ламинированные полы HARO безоговорочно соответствуют всем критериям и поэтому, в отличие от многих других напольных покрытий, могут без проблем укладываться на нагревательные маты и электрические полы с подогревом.

эко-инфракрасные нагревательные маты-80Вт-м-230В-ширина-100см-под-ламинат-полы-панели-тепло-декор | Lucas LED

Переключатель навигации

Поиск

Меню

Счет

Инфракрасный обогреватель Eco нового поколения Коврики

Установка нагревательной пленки под панелью пола – самый простой способ электрического обогрева пола.

Нагревательная пленка укладывается непосредственно под панелями пола на изоляционный мат Heat Decor. Тепло от нагревательной фольги излучается на большой плоскости прямо в помещение. Система отопления может быть установлена ​​на любом этапе инвестиций или ремонта квартиры. Температура в помещении и температура пола регулируются электронным комнатным термостатом. Теплый пол с нагревательной пленкой под панелями можно использовать как основной обогрев помещения и как дополнительный комфорт для теплого пола.

Нагревательная пленка Heat Decor – 80 Вт/м при ширине 100 см и толщине 0,338 мм питается от электричества 230 В. Он отличается потреблением электроэнергии 80 Вт/м2. Применяется для утепления пола и настенного отопления. Разрезать можно через каждые 12,5 см, только в соответствующих местах. Максимальная температура нагревательной пленки составляет 32°C.

ПРИНЦИП ДЕЙСТВИЯ НАГРЕВАТЕЛЬНОЙ ПЛЕНКИ HEAT DECOR
Нагревательная пленка Heat Decor питается от электричества 230 В, действие которого основано на электрическом сопротивлении, испускающем дальние инфракрасные лучи и дальние анионные лучи.
