Изготовление ульев своими руками размеры чертежи видео — как сделать

Главная » Сделай сам » Хобби и творчество

На чтение 4 мин. Просмотров 546 Опубликовано 11.07.2018

Содержание

Какими могут быть ульи
Выбор материалов
Изготовление Дадана
Улей Удав

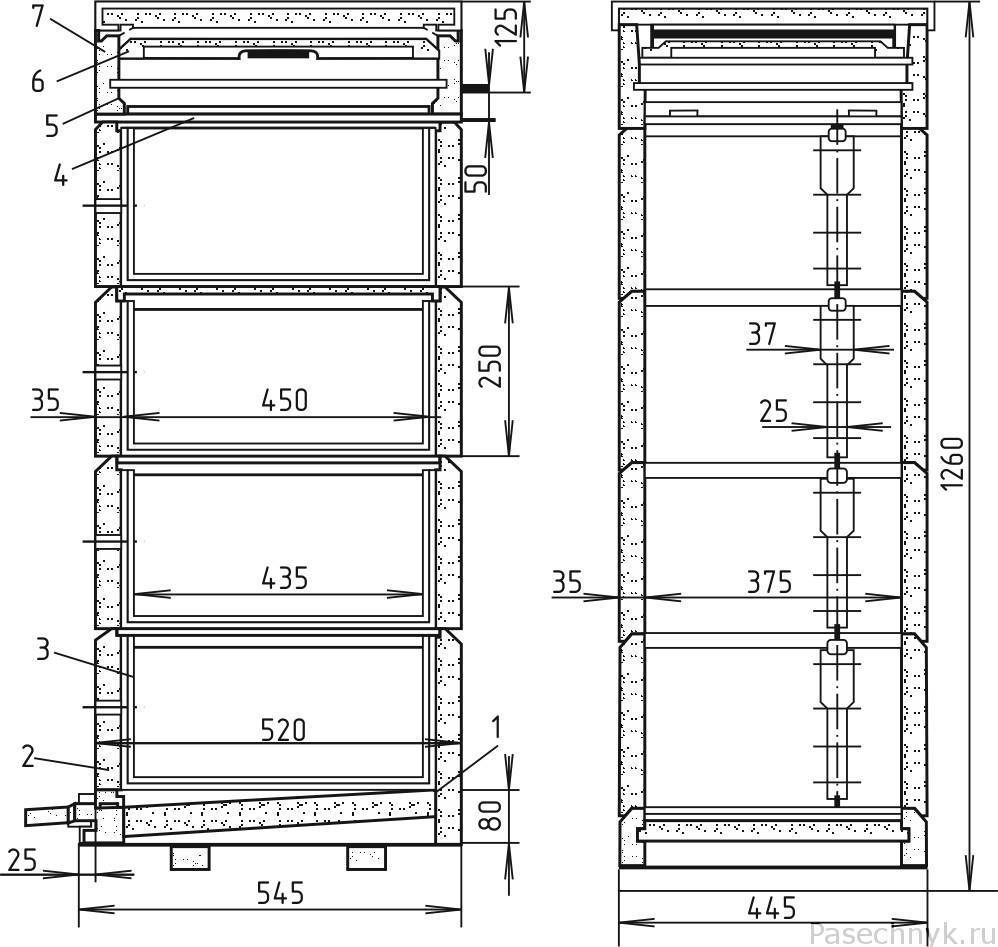

Двухкорпусный улей

Пчеловоды рано или поздно сталкиваются с задачей самостоятельно смастерить улей. Это очень ответственная задача, ведь пчелам должно быть спокойно и комфортно в их новом доме. Должный быть учтены все нюансы, соблюдены правила и приобретены только качественные и проверенные материалы.

Какими могут быть ульи

Изготовление ульев своими руками, учитывая все размеры по чертежам, показано на видео ниже. Рассмотрим различные вариации конструкций:

Дадановские. Отличаются простотой и лаконичностью, вместительны по своей комплектации.

Алтайские.
Из двух корпусов.
Вертикальные конструкции (или стояки). Они мобильные и обладают легким весом.
Горизонтальные (или лежаки). Достаточно громоздкие и много весят.
Многокорпусные домики. Применяются для больших пчелиных семей.
Наличие полурамочного магазина.

Из чего состоит стандартный улей:

Основание в виде дна. Может быть как съемным или неразборным (стационарным). Чистить пчелиное гнездо проще в конструкции со съемным дном.
Основная часть в виде корпуса. Оно может быть одинарным, а также двойным, если планируется много особей в качестве жильцов. Здесь также находятся летки, чтобы пчелы могли беспрепятственно влетать внутрь.
Крыша. Самая верхняя часть улья, лучше всего прикрыть финальным слоем кровли.
Комплект рамок. Здесь насекомые выстраивают свои соты.
Магазин. Здесь собирается конечный продукт – мед.
Разделители для рамок.
Кормушка для пчелиной семьи.
Строение

Выбор материалов

Так как создание дома для пчел занятие серьезное и ответственное, при изготовлении важно учитывать множество нюансов. Специалисты советуют обратить внимание на следующие требования:

Ульи для пчел своими руками, созданные по чертежам, должны быть изготовлены из качественного и надежного материала. Конструкция должна защищать насекомых от ветра и осадков.
Обязательно нужно предусмотреть в изделии место для установки утеплителя. Он работает как зимой, так и летом, обеспечивая комфортную температуру внутри конструкции.
Летков должно быть достаточное количество.

Делайте улей просторным внутри, чтобы насекомым не было тесно.
Предусмотрите в домике съемное дно и крышу для личного удобства при очистке улья.

Приступаем к выбору материала:

Древесина. Лучше использовать лиственные породы, чтобы среда для пчел была максимально приближена к природе.
Фанера. Для увеличения влагостойкости поверхность снаружи лучше обработать специальным защитным слоем. Внутри лучше утеплять.
Пенопласт. Это эконом-вариант, конструкция имеет легкий вес, мобильна и обладает хорошей теплоизоляцией. Однако такой улей боится механических повреждений и прямых солнечных лучей.
Полиуретан. В таком домике нужна вентиляция, так как материал не огнестоек. Преимуществами считаются противогрибковые свойства и стойкость.
Пенополистирол. Он достаточно ломкий и хрупкий, однако для такого материала не понадобится утепление.

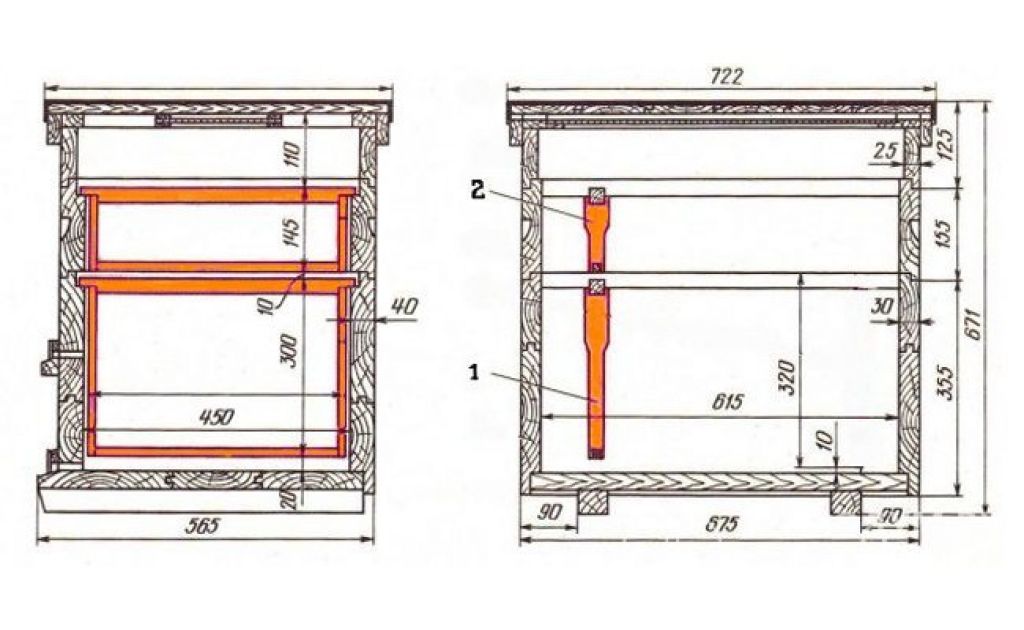

Изготовление Дадана

Рассмотрим, как сделать Дадановский улей своими руками. Сперва хорошо просушиваем древесину, выпиливаем доски толщиной до 4 сантиметров, делаем в них пазы, чтобы потом можно было соединить детали корпуса.

Начнем сборку:

Делаем планки 18*4 мм. Пазы обмазываем клеем и соединяем доски корпуса в щиты.
Изготавливаем стенки и днище, соединяем друг с другом.
Внешние стенки покрыть акриловой краской и оставить улей высыхать.
Сверлим клетки.
Собираем крышу. Для этого нужна доска толщиной до 15 мм. Не забываем про отверстия для вентиляции.
Крышу также необходимо покрыть сверху жестью и краской.

Улей Удав

Это удобный и комфортный дом для пчел. Вся конструкция 10-корпусная, мобильна и транспортабельна. Как только чертежи готовы, можно приступить к изготовлению:

Удобные и многокорпусные ульи пользуются сегодня популярность. А особую ценность они представляют, если изготовлены своими руками. Вы можете сделать это самостоятельно, опираясь на наши чертежи и обучающие видео.

Кенийский улей: чертежи, размеры

Для занятия пчеловодством необязательно иметь несколько десятков пчелосемей — для души и собственного потребления хватит одного-двух ульев. Начинающим пчеловодам можно использовать кенийский вариант. Он не столь требователен, как традиционный. Рамочные требуют обязательного соблюдения размеров, необходимо изготовление, наращивание большого количества рамок. Африканский этого лишен.

Важно!
Биодинамическое пчеловодство означает получение чистого меда естественным путем, как это происходит в природных процессах. Здесь важно исключить загрязнители — рамки, проволоку, вощину. Кенийские ульи отвечают подобным требованиям.

Простое пчело-жилище без труда изготавливается самостоятельно. Кенийский улей — прямоугольный ящик с расширяющимися кверху боковинами. Длина зависит от количества планок — пчеловоды используют 16, 20, 24, 40 штук.

Особенности кенийского улья

Простота кенийского варианта позволит быстрее освоить технику содержания, ухода за пчелами. Производительность у него ниже, чем у классического, но существование приближено к естественному. Они более здоровы, легче осуществлять профилактику, лечение. Открывать приходится редко, только для откачки меда.

Особенность: отсутствие рамок, проволоки, вощины. Вместо них, используют планки с пропилом, куда наносится полоска воска. Полосатые труженицы заготавливают на зиму больше питания, чем при традиционном содержании. Расширяющееся пространство путает пчел — считая боковые поверхности дном, соты они закрепляют только на планках.

Необходимо помнить!
Простота африканского варианта выгодна для получения навыков пчеловодства, позволяет содержать в одном домике две семьи, разделив внутреннее пространство перегородкой. Обеспечение благоприятного микроклимата во время суровых зим сделало возможным его использование в холодных регионах страны.

Улей на 20 рамок своими руками

Начало работы начинается с необходимости учета несколько моментов: вид рабочей древесины, качество, допустимая влажность… Сбор всех деталей исключает наличие щелей. Материал должен быть гладким, без дефектов в виде сучков и т. д.

Древесина хвойных пород имеет высокую устойчивость к агрессивному атмосферному влиянию, отличается длительным сроком службы.
Возможно использование дерева мягких пород — осины, тополя, липы и др.

Толщина лицевой и тыльной стенок — 4 см, для боковых хватит трех сантиметров. Для организации летка лицевая сторона должна иметь зазор в 12 мм от нижней части.

Дно собирается щитом толщиной 3, 5 см.
Во время сборки готового изделия следует помнить о летке — на передней части оставляют выступ шириной 3, 5 сантиметра.
После сборки корпуса занимаются внутренней отделкой — устанавливают фальцы для крепления планок.
Потолочину делают толщиной 1 см, вставляют в фальцы.
Форма крышки допускается любая, основное требование: отсутствие зазоров, щелей, перекосов.
При желании готовый улей красят, затем устанавливают на выбранное место, запускают пчел.

Важно!
Вентиляционные отверстия закрываются сеткой с диаметром ячеи до трех мм.

Необходимые материалы

Для изготовления и сборки необходимо приготовить:

Плашки нужной толщины-длины.
Саморезы, шуруповерт.
Подкрышник, крышку.
Гнездовые рамки — 20 штук.
Две диафрагмы.

Размеры и чертежи

Приведенный чертеж подразумевает:

длина передней и задней стенок равна 175 см;
ширина передней – 36, задней 44 см;
боковины в верхней части равны — 45, в нижней — 17, 5 см;
высота стен —30, 5 см, нижний угол расширения — 115°;

длина потолочины зависит от размеров конструкции;
внутренние габариты зависят от толщины материала.

Необходимо помнить — величина улья зависит от количества планок.

Преимущества и недостатки

При знакомстве с простым устройством создается впечатление ненадежности. Однако, положительные качества настолько перевешивают незначительные минусы, что дают ему немало преимуществ перед рамочными.

Насекомые самостоятельно готовятся к зимовке, для гарантии им оставляют подкормку.
Благодаря условиям, близким к естественным, пчелы легче переносят зимовку, активнее развиваются весной.
Заморский «гость» менее затратен в финансовом отношении, уходе, чем рамочный — вся работа сводится к периодическому сбору меда.
Отсутствие вощины, проволоки — гарантия безвредности, чистоты продукта.

Конструктивная особенность не позволяет роиться — мирное сосуществование насекомых — залог получения большего количества меда.
Самостоятельное изготовление делает возможным одновременное заселение двумя пчелосемьями — надо перегородить его изнутри, сделать летки с разных сторон.

К недостаткам относят малый объем — жаркая погода способствует перегреву. Осложняется борьба с таким паразитом, как клещ Варроа, из-за трудностей обработки улья.

Недостатки кенийского способа содержания добытчиц меда настолько малы, что метод пользуется все большей популярностью среди населения всего мира.

Памятка!
На «домик» могут покушаться животные, грызуны, поэтому конструкцию можно поднять на поставку, подвесить, как делают в США.

Содержание подобной пасеки приносит доход, способствует развитию необходимых навыков пчеловодства. Общение с полезными насекомыми, наблюдение за их поведением расширяет кругозор, наделяя знаниями, опытом,любовью к маленьким, неутомимым труженицам.

Взятый за основу древнеафриканский способ одомашнивания, содержания полезных медоносных тружениц претерпел некоторые изменения, прошел модернизацию — был адаптирован к использованию почти во всех регионах мира.

Как сделать верхнюю крышку улья Лангстрота

Если вы покупаете на нашем сайте товар, прошедший независимую оценку, мы получаем партнерскую комиссию. Прочтите информацию о наших партнерских программах.

Внутри этого артикула

Верхняя крышка улья Лангстрота очень важна из-за своей основной функции защиты улья. Верхняя крышка удерживает элементы, предотвращает попадание воды и твердых предметов, таких как снег, сверху. Он работает в сочетании с внутренним чехлом, чтобы держать все сухим. Верхняя крышка может быть телескопической и плоской или изогнутой (наклонной). Внутренняя крышка всегда плоская и не выдвигается за края улья. В этой статье показано как построить верхнюю крышку улья Лангстрота, а также внутреннюю крышку.

Верхняя крышка улья помещается поверх самой верхней коробки улья в улье Лангстрота. Внутренняя крышка традиционно удерживает пространство в верхней части улья в пределах пчелиного пространства, чтобы медоносные пчелы не строили соты и не использовали прополис на покрытии улья.

Об этой серии

Этот пост является частью серии о том, как построить улей Лангстрота .

Секции

В этой серии вы научитесь собирать:

Ящики для расплода
Супербоксы
Рамки для ульев и их проволока
Разделитель королевы
Нижняя панель
Крышка улья
Входной редуктор
Подставка для улья

Чертежи верхней крышки улья

Существует два основных плана, которые можно использовать для изготовления верхней крышки улья Лангстрота. Обычная верхняя крышка является телескопической и закрывает около 2 дюймов внешней поверхности коробки улья в верхней части улья. Он работает с внутренней крышкой, чтобы обеспечить вентиляцию и защиту штабеля улья.

Стандартные верхние крышки имеют до 3 размеров, в которые они могут быть встроены. Это 8-рамочные, 10-рамочные и 5-рамочные ульи Nuc. В пчеловодстве 8-рамочные и 10-рамочные ульи Лангстрота вызывают больше беспокойства, чем нуклеусы, используемые для временного размещения колоний медоносных пчел. Поэтому в этой статье основное внимание уделяется верхним и внутренним крышкам 8-рамочных и 10-рамочных ульев Лангстрота.

Миграционные крышки

Некоторые пчеловоды заменяют этот традиционный подход к покрытию улья Лангстрота миграционными крышками. Преимущество передвижных крышек в том, что они избавляются от внутренней крышки и облегчают установку ульев друг на друга. Миграционные крышки также имеют свои недостатки, которые делают их не очень подходящими для использования в течение длительного периода времени в улье Лангстрота. Их ценность реализуется только при использовании в качестве временных укрытий, когда вам нужно переместить ульи Лангстрота, отсюда и «мигрирующий» в названии этих укрытий.

Миграционные крышки плохо обеспечивают вентиляцию улья и защищают от непогоды. Они легко позволяют конденсации накапливаться в улье. Они также могут пропускать воду в улей, поскольку крышка находится на одном уровне с самой верхней коробкой улья.

Если вам необходимо использовать мигрирующие крышки, не забудьте снять их с ульев Лангстрота с приближением зимы и на время зимы. Невыполнение этого требования легко приведет к потере пчелиной семьи в ульях, покрытых мигрирующими крышками.

Миграционные крышки используются, когда пчеловоды перемещают ульи и должны ставить их друг на друга. Мигрирующие укрытия дешевле и проще в изготовлении, чем верхние укрытия. Их не нужно использовать с внутренней крышкой, и, таким образом, они обеспечивают более быстрый доступ к улью, когда приходит время проводить осмотр или другие действия, требующие открытия улья. Из-за того, что они не являются популярными, передвижные верхние крышки сделаны из дешевого фанерного материала и служат недолго.

Чешуйчатые (скатные) крыши

Верхние крышки ульев Лангстрота пчеловоды модифицируют, чтобы сделать их лучше. Одно популярное изменение, которое приняли многие пчеловоды, — это использование изогнутой крыши. Это обеспечивает вентиляцию наверху, обеспечивает зону регулирования влажности и обеспечивает вход для пчел. Изогнутая крыша позволяет воде стекать по бокам, не касаясь улья, и удаляет снег с верхней части улья лучше, чем плоская телескопическая крышка. Двускатная крыша может быть сделана из дерева или металла, при этом металл дает лучшие характеристики, чем дерево.

Между двускатной крышей и внутренней крышкой может быть добавлено стеганое покрытие, помогающее регулировать влажность в улье. При изготовлении стеганых одеял используются древесная стружка или другие подходящие наполнители. При надлежащем управлении искажённую крышу также можно использовать для вентиляции улья. Одна вещь, с которой вы должны быть осторожны при использовании крышек для ульев с изогнутой крышей, — это предполагаемые входы в улей, оставленные наверху. Лучше всего их экранировать, чтобы они не стали входами, которые могут использовать мыши или насекомые для проникновения в улей.

Внутренняя крышка

Верхние крышки лучше всего работают с внутренними крышками. Есть два основных дизайна, которые вы можете использовать с внутренней крышкой. Общая внутренняя обшивка выполнена из дерева и фанеры. Он наступает на самую верхнюю коробку улья и на ней лежит верхняя крышка. Внутреннее покрытие может быть изменено, чтобы сделать его изолированным. Это помогает с сохранением тепла в улье. Однако вы не сможете использовать изолированную внутреннюю крышку для кормления медоносных пчел. Изолированные внутренние крышки отлично подходят для пчеловодов, занимающихся пчеловодством в очень холодных регионах, где зимы представляют серьезную угрозу для семей медоносных пчел.

Изготовление внутренней крышки

Внутренняя крышка улья Лангстрота используется для обеспечения хорошей вентиляции улья и обеспечения необходимого количества «пространства для пчел» в верхней части улья. Без внутренней крышки медоносные пчелы строили бы соты на верхней крышке или запечатывали ее прополисом. Внутреннее покрытие препятствует этому. Внутренняя крышка также полезна для удаления пчел из супербоксов, которые должны быть удалены из улья.

Пчеловоды используют овальное отверстие в середине внутренней крышки для удержания побега пчел. Пчелиный побег позволяет медоносным пчелам двигаться в одном направлении. Они могут выйти из улья для мёда, но не вернуться обратно. Это очищает пчелы от рамок примерно через 4 дня, так что вы можете вынимать ульи без необходимости сбрасывать щёткой пчел из рамок в ульи-суперулей. Это необходимо только тогда, когда пришло время собирать мед из ульев. Тем не менее, внутренняя крышка улья очень помогает в этом процессе.

При таком использовании внутренняя крышка называется спасательной доской. Его кладут под ящик для очистки от медоносных пчел. Спасательная доска используется с устройством для эвакуации пчел. Спасательное устройство имеет легкие пружины, обеспечивающие однонаправленное движение медоносных пчел.

Внутренние крышки лучше всего делать из цельного куска дерева. Те, что сделаны из нескольких кусков дерева, часто разваливаются. Это связано с тем, что очень маленькая толщина внутренних покрытий не позволяет создавать прочные соединения. В среднем внутренние покрытия, изготовленные из более чем одного куска дерева, не служат в течение предполагаемого срока службы. Сохраняйте овальное отверстие во внутренней крышке, когда будете делать ее для своего улья.

Материалы

Для изготовления внутренней крышки улья Лангстрота вам потребуются следующие материалы и оборудование:

Настольная пила, фрезерный станок или стеллаж
Пиломатериалы можно использовать, если они не слишком испорчены и не покороблены
Фанера
Молоток, корончатый степлер или гвоздезабивной инструмент
Клей для дерева
Гвозди или скобы ½ дюйма
Гвозди 1 ½ дюйма

Внутренняя крышка изготовлена из рамы, посередине которой заключена фанера толщиной ¼ дюйма. Готовая внутренняя обложка имеет размеры 20 дюймов x 16 ¼ дюймов. Он сделан из деревянных деталей толщиной ¾ дюйма. Для достижения наилучших результатов используются шпунтовые соединения. Фанера готового внутреннего чехла имеет с обеих сторон деревянные бортики. Меньший обод имеет толщину 5/16 дюймов. Он удерживает фанеру над рамками самого верхнего ящика улья в «пчелином пространстве». Другой обод толще; это около ½ дюйма, чтобы дать достаточно места для размещения пчелиного корма, такого как пыльца и сахарные пирожки, на верхней планке, когда это необходимо.

Некоторые верхние крышки оставляют пространство 3/8 дюйма в передней части крышки, чтобы медоносные пчелы могли попасть в улей сверху. Где-то посередине верхней крышки в фанере вырезается овальное отверстие размером 2 х 3 дюйма. Отверстие также может быть прямоугольным, если вы предпочитаете такую форму во внутренней крышке.

Ступени

Чтобы сделать внутреннюю крышку для 10-рамочного улья Лангстрота, следуйте приведенной ниже процедуре:

Вырежьте деревянные детали, из которых состоит внешняя рамка внутренней крышки. Два куска должны быть 18 ½ дюйма в длину и 1 ½ дюйма в ширину, а два куска должны быть 16 ¼ x 1 ½ дюйма.
Вырежьте шпунты на углах деревянных деталей. Уступы шпунта должны иметь ширину ¾ дюйма и глубину, равную толщине фанеры – в нашем случае ¼ дюйма.
Соедините раму с помощью шпунтовых соединений в четырех углах. Можно использовать гвозди или деревянные скобы. Не забудьте нанести на стыки немного столярного клея для дополнительной прочности.
Сделайте крышку из фанерного листа. Обрежьте фанеру размером 14 ¾ x 18 ½, чтобы она хорошо подходила к раме внутренней крышки.
Вырежьте отверстие для вентиляционного отверстия в фанере. Вентиляционное отверстие расположено по центру и имеет размеры 1 1/8 дюйма в ширину и 3 ¾ дюйма в длину. Он имеет закругленные концы и должен быть отшлифован для гладкости.
Установите фанерную крышку на раму верхней крышки, чтобы завершить работу. Используйте немного столярного клея, а затем укрепите всю крышку деревянными скобами диаметром ½ дюйма. Фанера должна быть на одном уровне с рамой с одной стороны и оставлять бортик около ½ дюйма с другой стороны. Та сторона, которая находится заподлицо, является нижней частью внутренней крышки. Он обращен к самой верхней коробке улья в вашей стопке ульев Лангстрота.
Вы можете покрасить готовую внутреннюю крышку, если хотите.
После завершения внутреннюю крышку следует установить деревянным краем вверх. Он подносит обод к верхней крышке так, чтобы верхняя крышка опиралась на деревянный обод. Вы можете изменить положение внутренней крышки, если у вас есть кормовые котлеты, размещенные в верхней части рамок улья в самом верхнем ящике улья.

Размеры 8-рамочного улья

Размеры 8-рамочного улья: 18 ½ и 13 ¾ дюйма для длины рамки, 12 ¼ x 18 ½ для фанерной вставки. Полная внутренняя крышка имеет размеры 20 x 13 ¾ дюймов.

Размеры 5-рамочного улья Nuc

Для 5-рамочного улья Nuc внутренняя крышка меньше. В готовом виде он имеет размеры 20 x 9 ¼ дюймов. Длины боковых частей дерева равны 18 ½ и 9 ¼. Вставка из фанерной крышки обрезается до размеров 7 ¾ x 18 ½ дюймов.

Спасательная доска

Отверстие в середине внутренней крышки должно быть точного размера, если она будет использоваться в качестве спасательной доски с спасательным устройством для пчел. Вы можете использовать шаблон, чтобы вырезать отверстие до нужных размеров. Другие точные методы и оборудование, которые вы можете использовать, чтобы сделать отверстие правильно, включают использование фрезера, лобзика и шлифовки, чтобы сделать вентиляционное отверстие гладким, устраняя любые неточности в измерениях.

Теплоизоляционная внутренняя крышка

Вы можете сделать изолированную внутреннюю крышку, если вы держите пчел в очень холодном регионе. Внутреннее покрытие, выполненное с изоляцией, толще, чем то, что мы описали здесь. В нем используются тонкие листы фанеры для закрытия изоляционного материала, такого как пенополистирол или полистирол. Используйте острое лезвие, чтобы разрезать пенопласт, чтобы получить точные разрезы. Если между изоляционным материалом и внутренними сторонами крышки есть промежутки, заполните их.

Выемки

Некоторые пчеловоды советуют делать выемки во внутренней крышке, чтобы дать пчелам верхний вход и выход. Однако это контрпродуктивно для безопасности улья. Кроме того, выемки в верхней крышке затрудняют правильную герметизацию улья, когда это необходимо. Единственным преимуществом таких выемок является пассивная вентиляция, которую они могут дать улью, чего можно добиться другими способами, такими как вставка небольшой палочки под внутреннюю крышку в жаркие дни, когда вам это действительно нужно.

Как построить улей Телескопическая крыша

Телескопическая крыша названа так потому, что она нависает над краями самой верхней ульевой коробки в ульевом штабеле Лангстрота. Большинство телескопических крыш нависают примерно на 2 дюйма над самой верхней коробкой. Тем не менее, некоторые пчеловоды, экспериментировавшие с 3-дюймовым выступом, добились лучших результатов с телескопическими верхними крышками.
