Как подключить автоматический выключатель? Читай и учись!

Типы корпусов автоматических выключателей

Перед установкой автоматического выключателя делаем простые шаги

Поэтапная инструкция установки и подключения модульного автомата на примере самой популярной модели

Установка модульного автоматического выключателя

Подключение модульного автоматического выключателя

Соблюдая простые правила, вы легко справитесь с задачей. Выбрав подходящий автоматический выключатель, следует определиться с местом установки. Как правило, авто выключатель устанавливают в специальные электромонтажные шкафы. Последний необходимо выбирать в зависимости от выключателя, который вы хотите установить. А дальше обращаем внимание на тип корпуса вашего выключателя и снова все просто: модульный автоматический выключатель ставим в модульный щит, а автомат в литом корпусе ставят только в корпусные шкафы, но об этом в другой статье.

модульный автоматический выключатель	автоматический выключатель в литом корпусе

Перед установкой автоматического выключателя делаем простые шаги:

Поэтапная инструкция установки и подключения модульного автомата на примере самой

популярной модели:

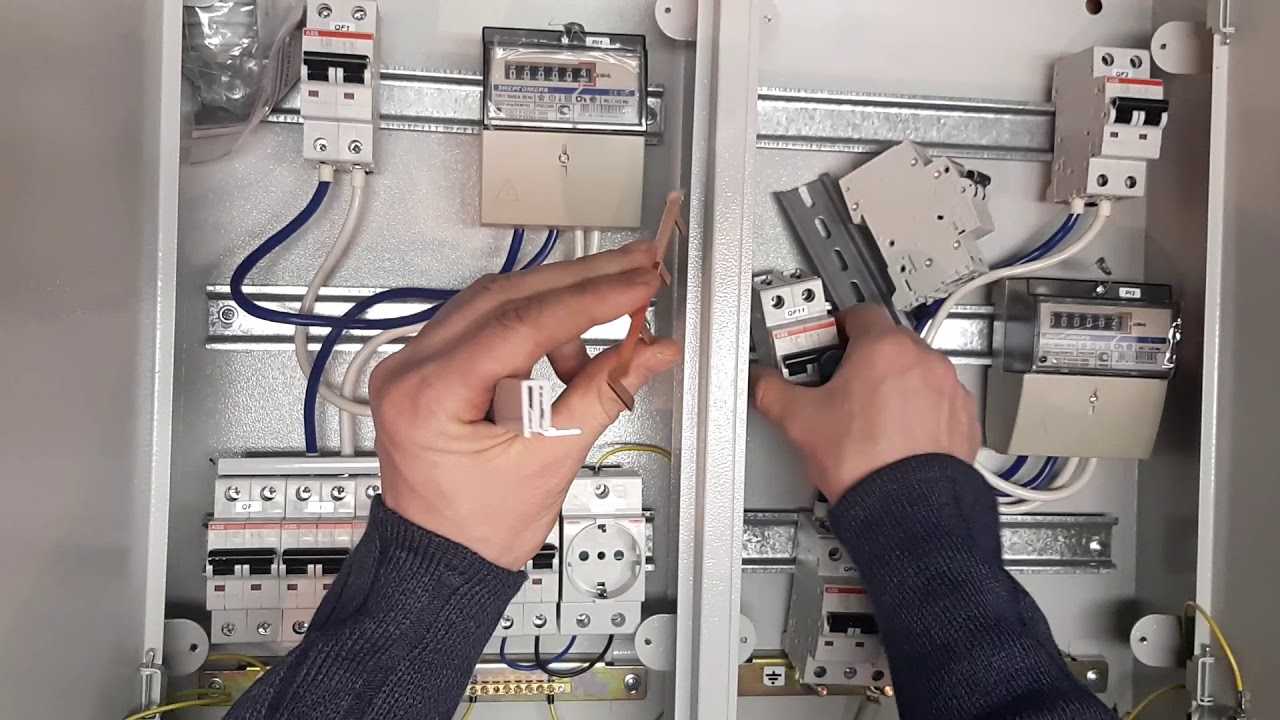

1. Установка модульного автоматического выключателя

• С помощью отвертки оттягиваем защелки на автомате и цепляем за DIN-рейку.

• Сдвигаем автомат, который держится уже на защелках вдоль рейки, исключая зазор между соседними автоматами.

• К закрепленному выключателю подводим питание.

2. Подключение модульного автоматического выключателя:

• Подготавливаем входящий и отводящий провода для подключения.

• Проверяем, входит ли сечение кабеля в допустимый диапазон для подключения автоматического выключателя. Современные автоматические выключатели позволяют присоединять провода в широком диапазоне сечений, от 0,75 до 25 мм2, но лучше перестраховаться

• Проверяем длину провода, укорачиваем в случае необходимости. Избегаем петель и заломов. В случае аварии в щите распространится огонь по изоляции, кроме того кабель займет больше полезного пространства в шкафу, мешая монтажу, циркуляции воздуха и охлаждения прочего оборудования.

• При необходимости откручиваем зажимные винты клемм автомата. Некоторые производители поставляют автоматы с открытыми клеммами.

• Очищаем концы присоединяемых проводов от изоляции. Часто производитель указывает нужную длину оголения на корпусе автомата или коробке от него. Если длина не указана можно просто вставить провод в изоляции до упора и замерить необходимую глубину, а затем снять изоляцию.

• Вставляем провод до упора в клеммы автомата и затягиваем клеммный винт. Следим, чтобы в клемму не попала изоляция — иначе не получится хорошо зажать провод и он под нагрузкой начнет подгорать.

  Оголенная часть многожильного провода должна быть целиком зажимаем в клемме и не торчала из автомата.

• Затягивая клеммные болты, соблюдайте баланс — слабо затянутый провод будет греться, что приведет к возгоранию. Сильно зажимая клеммы можно повредить корпус автомата.

• Подсоединив провода, можно подать питание на автоматический выключатель.

• С помощью мультиметра или другого устройства проверьте питание на выходных контактах во включенном состоянии и корректное разрывание цепи при выключении автомата.

• Завершив работу, закройте токоведущие части автоматических выключателей специальными пластинами (пластрона), идущими в комплектации шкафа

• Используйте кабельные наконечники. Благодаря им вы ускорите монтаж и его качество, поскольку наконечники уже имеют необходимую длину оголенной части, а также позволяют следить за тем, чтобы все жилы провода попали внутрь клемм.

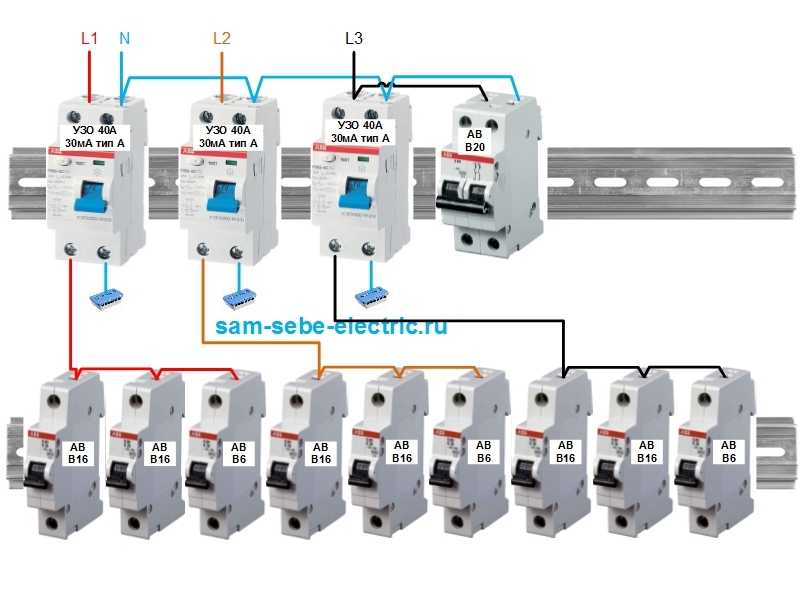

Если вам необходимо смонтировать несколько автоматов в ряд и запитать их параллельно, используйте гребенчатые шины.

 Гребенчатая шина позволяет подать питание на один крайний автоматический выключатель, а питание остальных автоматов сделать за счет соединения их входных клемм с этим автоматом и шины.

Всем успехов в установке автоматического выключателя.

Монтаж автоматов (автоматических выключателей)

Услуги электрика по установке и подбору автоматов (автоматических выключателей)

Установка и замена автоматов (автоматических выключателей) является первоочередной задачей электрика при ремонте и замене электропроводки. При любом ремонте или реконструкции строительных объектов, будь то маленькая квартира, жилой дом, торгово-развлекательный комплекс электрика занимает одну из первых строк. Старые системы защиты устарели морально и физически. Большое количество технологического оборудования на производствах, системы вентиляции и кондиционирования.  Стиральные, посудомоечные машины, духовы шкафы, гидромассажные ванны в квартирах потребовали обеспечения дополнительных мер безопасности.  Установка  автоматов (автоматических выключателей) наряду с диф  автоматами (дифференциальными  автоматами) и  УЗО (устройство защитного отключения) обеспечивает корректную работу электрики, защиту групповых линий от короткого замыкания  и перегрузки. В ООО Ск «Элит-Сервис» Вы можете заказать услуги  электрика для монтажа щита и системы защиты и автоматики.  Электрики компании выполняет любые заказы по замене и установке  автоматов (автоматических выключателей) для частных лиц и организаций с неизменным качеством,  соблюдением СНиПов (строительные нормы и правила) и ПУЭ (правила устройства  электроустановок).



Для чего устанавливать автомат (автоматический выключатель)

Автомат (автоматический выключатель) предназначен для защиты групповых линий от перегрузок и сверх токов (короткого замыкания). Монтируя  автоматы  электрики руководствуются определенными требованиями предъявляемыми  к электрическим сетям. Мощность потребителей подключенных  к групповой линии, сечение кабеля питающего оборудование и возможности электрических  сетей. Сечения кабеля и допустимые длительные токи можно посмотреть в ПУЭ иди в разделе сайта  «Нормы и правила проведения электромонтажных работ». Воспользовавшись услугами электрика компании,  Вы избавите себя от необходимости штудировать строительные нормы и правила, рассчитывать нагрузки,  которые вам понадобятся раз в пятилетку.  Имея многолетний опыт работы электрики ООО Ск «Элит-Сервис» подберут необходимые номиналы автоматов (автоматических выключателей) исходя из всего вышесказанного.



Принцип действия автомата

В обычном автоматическом выключателе есть два расцепителя. Тепловой, срабатывающий от перегрузки и электромагнитный, отключающий линию при коротком замыкании.  Тепловой расцепитель представляет из себя биметаллический элемент связанный с контактной группой. При прохождении электрического тока «биметалл» нагревается,  изменяя размер и форму, достигнув определенных параметров элемент размыкает контактную группу, автомат срабатывает. В случае появления в цепи сверх тока (короткое замыкание) в работу вступает электромагнитные расцепитель. Он также связан с контактной группой, в рабочем режиме электромагнитного поля не хватает для размыкания контактов, однако при появлении сверх тока электромагнит срабатывает, что приводит к размыканию контактной группы. Оба расцепителя дополняют друг друга, автомат (автоматический выключатель) корректно работает во всех режимах.



Технические характеристика наиболее популярных

устанавливаемых электриками в Санкт-Петербурге автоматов (автоматических выключателей)

Автомат ABB

Шведский концерн ABB, один из крупнейших мировых производителей. Компания имеет филиалы по производству  электротехнического оборудования во многих странах мира.  ООО Ск «Элит-Сервис» выполняет монтаж и установку оборудования под маркой ABB более десяти лет, за все время работы некачественное оборудование на попадалось нам не разу.

Параметр	Значение
Номинальное напряжение Un, B	220, 380
Рабочая частота fn, Гц	50
Номинальный ток нагрузки In, A	1-100
Максимальный условный ток короткого замыкания  А Inc	6000
Время отключения не более, мс	25
Максимальное сечение подключаемых проводов, мм2	25
Количество циклов электрических	6000
Количество циклов механических	10000

---

Автомат Legrand

Legrand является крупнейшим международным производителем электроустановочных изделий. С комплектующими  французского изготовителя наша компания работает достаточно давно. Установка   автоматов (автоматических выключателей) наравне с монтажом другого электротехнического оборудования фирмы Legrand, является приоритетом обеспечения безопасности при проведении электромонтажных работ. Хорошее соотношение цена – качество.

Параметр	Значение
Номинальное напряжение Un, B	220, 380
Рабочая частота fn, Гц	50
Номинальный ток нагрузки In, A	6-100
Максимальный условный ток короткого замыкания  А Inc	6000
Время отключения не более, мс	25
Максимальное сечение подключаемых проводов, мм2	25
Количество циклов электрических	6000
Количество циклов механических	10000

---

Автомат Schneider electric

Выпускающий широкий ассортимент электрооборудования всемирно известный производитель Schneider electric  , относительно недавно появился на рынке Санкт-Петербурга.

Зарекомендовал себя с хорошей стороны. Монтаж и установку автоматов (автоматических выключателей) изготовителя ООО Ск «Элит-Сервис» проводит более пяти лет. Электротехническое оборудование Schneider electric очень доступно в недорогих сериях.

Параметр	Значение
Номинальное напряжение Un, B	220, 380
Рабочая частота fn, Гц	50
Номинальный ток нагрузки I n, A	6-100
Максимальный условный ток короткого замыкания  А Inc	6000
Время отключения не более, мс	30
Максимальное сечение подключаемых проводов, мм2	25
Количество циклов электрических	6000
Количество циклов механических	10000

---

Автомат IEK

Компаний IEK – крупнейший российский производитель электротехнической продукции. Основным плюсом является невысокая стоимость. Продукция сертифицирована по российским стандартам, очень распространена в новом строительстве массового жилья, бюджетных промышленных объектах. Устанавливаются автоматы (автоматические выключатели) в квартирных щитах, обеспечивают защиту недорогого производственного оборудования.

Параметр	Значение
Номинальное напряжение Un, B	220, 380
Рабочая частота fn, Гц	50
Номинальный ток нагрузки In, A	10-100
Максимальный условный ток короткого замыкания  А Inc	4500
Время отключения не более, мс	30
Максимальное сечение подключаемых проводов, мм2	25
Количество циклов электрических	4500
Количество циклов механических	6000

---

Автомат DEK

Компания DEKraft является очень молодым  российский производителем электротехнической продукции. Оборудование сертифицирована по российским стандартам, очень распространена в новом строительстве массового жилья, бюджетных промышленных объектах. Устанавливаются автоматы (автоматические выключатели) в квартирных щитах, обеспечивают защиту недорогого производственного оборудования. Основным плюсом является невысокая стоимость.



Параметр	Значение
Номинальное напряжение Un, B	220, 380
Рабочая частота fn, Гц	50
Номинальный ток нагрузки In, A	10-100
Максимальный условный ток короткого замыкания  А Inc	4500
Время отключения при номинальном дифференциальном токе Тn, не более, мс	30
Максимальное сечение подключаемых проводов, мм2	25
Количество циклов электрических	4500
Количество циклов механических	6000

---

Рекомендации электрика  по монтажу автоматических выключателей.

Что выбрать?

Характеристики пяти наиболее популярных в Санкт-Петербурге автоматов (автоматических выключателей) мы рассмотрели выше, кратко описали производителей. На рынке электромонтажных работ в Санкт-Петербурге ООО Ск «Элит-Сервис» не один год. Многолетний опыт работы с оборудованием различных производителей позволяет делать определенные выводы, которыми готовы поделиться с коллегами и заказчиками. Установленные автоматы,  диф автоматы и УЗО исчисляются тысячами. Когда был поставлен первый блок утечки тока вспомнить достаточно сложно. Изначально выполнялась установка автоматов и дифференциальных автоматов концерна ABB. СНиПы (строительные нормы и правила) и ПУЭ (правила устройства  электроустановок)  установки блоков утечки не предусматривали.  Проблем в автоматами (автоматическими выключателями),  ДИФами и устройствами защитного отключения ABB не возникало, однако цена была достаточно высока, не все клиенты выполняя  электромонтажные работы были готовы платить за безопасность. В Санкт-Петербурге начала появляться электротехническая продукция концерна Legrand, автоматы,  диф автоматами (дифференциальный автомат) и УЗО стоили процентов на двадцать дешевле. Компания переключилась на Legrand. Известный в Европе производитель,  французское  качество. Каково было наше удивление, когда на третьем… или четвертом объекте из пяти установленных УЗО, два были неисправны, кнопка «Тест» не работала. Несколько лет мы не устанавливали эти блоки утечки.

Время прошло, «обида» улеглась, сейчас монтируем Legrand  без опасений, наверное просто не повезло, может попалась подделка, однако осадок остался. Сейчас появилось большое количество автоматов, дифференциальных автоматов разных уважаемых производителей,  ABB, Legrand,  Schneider electric, Hager, Siemens, а есть такие, упоминать не хочется. Блоки утечки  Schneider electric устанавливаем достаточно недавно, нареканий нет, достойные приборы. Хочу остановиться на автоматах и ДИФах IEK, DEKraft. В принципе это одно и то же. За счет низкой стоимости и Российской сертификации приборы этих компаний получили широкое распространение. Процент брака достаточно большой, устройство может проработать много лет, а иногда вылетает в первый месяц эксплуатации. Компания ООО Ск «Элит-Сервис» не дает гарантию на системы защиты и автоматики собранных на комплектующих этих фирм. Господа!  Устанавливайте автоматы  (автоматические выключатели),  диф автоматы (дифференциальные автоматы) проверенных производителей, это сохранит время, нервы и деньги. Помните, скупой платит дважды! Качественное оборудование – это Ваша безопасность.

Звоните!!! И мы не заставим Вас долго ждать!

Срочный вызов электрика в Санкт-Петербурге

Т. +7 (921) 930-58-85

Заказать

Установка автоматического выключателя

Рис. 1. Панель автоматического выключателя с изображением основной панели (внизу), вспомогательных панелей (вверху) и этикеток (слева)

Автоматические выключатели защищают электрические цепи от перегрузки, коротких замыканий и других опасностей, связанных с электричеством . Правильная установка автоматических выключателей жизненно важна для обеспечения безопасности и надежности электрических систем. В этой статье обсуждается, как установить новый автоматический выключатель в электрический щит, от выбора правильного выключателя до его правильного и безопасного подключения. Прочтите нашу обзорную статью о автоматических выключателях, чтобы получить полное руководство по работе и типам автоматических выключателей.

Примечание: Соблюдайте надлежащие меры предосторожности при установке автоматических выключателей, в том числе следуйте всем правилам техники безопасности и используйте правильное оборудование и методы. Эта статья предназначена только для информационных целей и не должна использоваться в качестве замены профессионального совета или руководства.

Содержание

• Выберите правильный автоматический выключатель
• Выключить питание
• Снимите крышку панели
• Установить автоматический выключатель
• Проверка автоматического выключателя
• Заменить крышку панели
• Этикетки автоматических выключателей
• Блокировка автоматического выключателя
• Часто задаваемые вопросы

• Автоматические выключатели

1) Выберите правильный автоматический выключатель

Первым шагом при установке автоматического выключателя является выбор правильного выключателя для электрической системы. Автоматические выключатели бывают разных размеров, типов и силы тока. Следовательно, важно выбрать тот, который соответствует напряжению и силе тока электрической системы, а также нагрузке, которую она будет нести.

1. Определите силу тока и напряжение системы. Эту информацию можно найти на главном электрическом щите или в электрических характеристиках приборов и устройств.
2. После определения силы тока и напряжения системы рассчитайте максимальную силу тока автоматического выключателя. Сложите номинальные значения силы тока всех устройств и приборов, подключенных к цепи, а затем добавьте запас прочности 20%, чтобы цепь не перегружалась. Например, чтобы установить автоматический выключатель для помещения с электрической нагрузкой 20 ампер, выберите выключатель с номиналом не менее 24 ампер (20 ампер + 20% = 24 ампера).
• В большинстве жилых электрических цепей 15-амперные выключатели используются для цепей освещения, розеток в спальнях и других маломощных цепей. Эти цепи обычно несут максимальную нагрузку 1800 Вт (15 ампер x 120 вольт = 1800 Вт), что достаточно для большинства осветительных и подключаемых устройств, таких как телевизоры, компьютеры и небольшая кухонная техника. С другой стороны, 20-амперные выключатели используются для цепей питания более крупных приборов, таких как холодильники, кондиционеры и электроинструменты, а также для цепей розеток на кухонных столешницах, цепей розеток в ванных комнатах и ​​других цепей, где ожидаются более высокие нагрузки. Эти цепи обычно несут максимальную нагрузку 2400 Вт (20 ампер x 120 вольт = 2400 Вт).

Примечание: Напряжение и частота основного источника питания различаются в зависимости от страны. Такие страны, как США, используют основной источник питания 120 вольт, работающий на частоте 60 Гц, тогда как страны Европы, такие как Великобритания, Нидерланды и Германия, работают на 230 вольт и 50 Гц. Для получения более подробной информации см. полный список стран с соответствующими напряжениями питания и рабочими частотами.

• В стандартной системе электроснабжения жилых домов в Северной Америке есть два 120-вольтовых «горячих» провода, идущих от коммунальной компании, которая подает питание на электрический щит дома. Эти два провода под напряжением подключены к главному выключателю панели. Для 120-вольтовых цепей каждый горячий провод подключается к отдельному автоматическому выключателю на 120 вольт, а напряжение между горячим проводом и нулевым проводом составляет 120 вольт. Для цепей на 240 вольт два провода под напряжением подключаются к двухполюсному автомату защиты на 240 вольт. Напряжение между двумя горячими проводами составляет 240 вольт, а напряжение между каждым горячим проводом и нейтральным проводом составляет 120 вольт. Прибор, как сушилка или духовка, предназначен для использования 240 вольт через два горячих провода для питания своих нагревательных элементов и двигателя.
• В то время как более крупные автоматические выключатели могут выдерживать более высокие нагрузки, провода и электрические устройства, подключенные к цепи, также должны выдерживать повышенный ток. Установка более крупного автоматического выключателя без обеспечения того, чтобы проводка и устройства выдерживали нагрузку, может создать серьезную опасность возгорания.
3. Выберите соответствующий тип выключателя. Доступно несколько автоматических выключателей, каждый из которых предназначен для конкретных приложений и сред.
1. Стандартные автоматические выключатели: Стандартные автоматические выключатели — это простые автоматические выключатели, которые срабатывают при перегрузке цепи. Они широко используются в жилых и коммерческих электрических системах. Они могут быть однополюсными или двухполюсными.
2. Прерыватели цепи замыкания на землю (GFCI): Розетки прерывателя цепи замыкания на землю устанавливаются в местах, подверженных воздействию влаги, таких как кухни, ванные комнаты и влажные промышленные помещения.
3. Прерыватели цепи дугового замыкания (AFCI): Прерыватели цепи дугового замыкания обнаруживают дуговые замыкания, которые представляют собой электрические разряды по воздуху от электрического компонента к заземленному компоненту. Они не только подвергают опасности людей, но и могут привести к повреждению имущества электрическим током и пожару.

Прочтите нашу статью об определении типа автоматического выключателя для получения дополнительной информации о каждом типе автоматического выключателя.

2) Отключите питание

Панель автоматического выключателя, также известная как электрическая панель или коробка выключателя, обычно выглядит как металлическая коробка, закрепленная на стене в подсобном помещении, подвале или гараже. Панель обычно имеет дверцу на петлях, защищающую автоматические выключатели внутри.

Перед установкой автоматического выключателя отключите питание электрического щита и автоматического выключателя, с которым вы работаете. Для этого выключите главный выключатель питания или главный выключатель, который подает питание на панель. Главный выключатель получает питание от коммунальной компании и распределяет его по отдельным цепям, питающим различные бытовые устройства, такие как освещение, бытовая техника и розетки. Если главный выключатель находится на распределительной панели, он обычно располагается вверху или внизу панели (Рисунок 2). Скорее всего, он расположен рядом со счетчиками электроэнергии, если его нет на щитке.

После этого проверьте выключатель с помощью мультиметра, чтобы убедиться, что через него не проходит ток под напряжением. Никогда не пытайтесь работать с электрической цепью, пока она находится под напряжением, так как это может привести к поражению электрическим током или ожогам.

3) Снимите крышку панели

Как правило, дверца панели крепится на петлях с одной стороны и фиксируется защелкой или замком с другой стороны. В некоторых случаях крышку панели необходимо снять, открутив винты или зажимы, удерживающие ее на месте. Не прикасайтесь к проводам или клеммам внутри панели, так как они все еще могут нести остаточный электрический заряд. Используйте фонарик, чтобы осмотреть проводку и найти место для установки автоматического выключателя, определяя пустые области.

Рисунок 2: Электрики открывают дверцу электрического щита

4) Установите автоматический выключатель

Сначала удалите одну из заглушек (небольшие перфорированные секции на корпусе или коробке, которые позволяют установить электрический кабелепровод или проводку) на крышку панели для установки автоматического выключателя и вставьте выключатель в коробку панели. Выключатель должен встать на место и надежно закрепиться на шине. После установки подключите автоматический выключатель, подключив провода к клеммам с помощью отвертки или плоскогубцев. Проводка автоматического выключателя соединяет черный или красный провод с горячей клеммой выключателя, белый провод с нейтральной шиной и зеленый или оголенный провод с шиной заземления. Плотно затяните винты, но не слишком туго, так как это может повредить провода или клеммы.

Рисунок 3: Затяжка автоматического выключателя с помощью отвертки

5) Проверьте автоматический выключатель

После того, как автоматический выключатель установлен и подключен, проверьте его работу, чтобы убедиться, что он работает правильно и безопасно. Для этого включите питание панели и цепи и проверьте напряжение мультиметром. Напряжение конкретной цепи будет зависеть от электрической нагрузки и конструкции системы. Например, типичная бытовая электрическая система в Соединенных Штатах работает при напряжении 120 вольт переменного тока, тогда как коммерческая или промышленная система может работать при напряжении 240 вольт или выше. Если напряжение в норме, проверьте цепь, подключив устройство или включив свет, подключенный к цепи. Если устройство работает и выключатель не срабатывает, цепь безопасна и готова к использованию. Если устройство не работает или срабатывает выключатель, возможно, проблема в проводке или неисправный выключатель, который должен проверить лицензированный электрик.

6) Установите на место крышку панели

После установки и проверки автоматического выключателя замените крышку панели, вернув ее на место или закрепив ее винтами или зажимами. Убедитесь, что крышка плотно прилегает к панели, а провода или клеммы не торчат и не касаются крышки. Включите питание панели и цепи и проверьте правильность и безопасность работы цепи.

Наклейки на автоматические выключатели

Найдите каталог цепей панели внутри дверцы панели. Определите местоположение автоматического выключателя и запишите подробное описание цепи, например, тип нагрузки (например, «холодильник») или расположение (например, «гостиная») в отведенном для этого месте. Не забудьте соответствующим образом обновить каталог, если какие-либо схемы были перемещены в процессе установки новой схемы. Прочтите нашу статью о том, как читать панели автоматических выключателей, чтобы узнать больше.

Блокировка автоматического выключателя

Блокировка автоматического выключателя — это защитное устройство, используемое для предотвращения случайного или несанкционированного включения автоматического выключателя. Автоматический выключатель физически блокируется в положении «выключено» с помощью блокирующего устройства или механизма.

Блокировочное устройство обычно надевается на ручку управления выключателя, предотвращая его включение или выключение. Это гарантирует, что автоматический выключатель не может быть случайно включен, что может привести к поражению электрическим током, возгоранию или повреждению электрической системы. Устройства блокировки могут требоваться правилами техники безопасности и обычно используются в промышленных, коммерческих и жилых помещениях.

Блокировка автоматических выключателей обычно используется во время работ по техническому обслуживанию или ремонту, когда рабочим необходимо обесточить электрическую систему для безопасного выполнения задач. Устройства блокировки также могут использоваться для предотвращения доступа посторонних лиц к электрической системе или управления ею.

Рисунок 4: Устройства блокировки выключателя, прикрепленные к однополюсным и многополюсным выключателям.

Часто задаваемые вопросы

Где можно установить автоматический выключатель?

Автоматические выключатели обычно устанавливаются в электрическом щите или в коробке выключателей, которые обычно располагаются в подсобном помещении, подвале или гараже и должны быть легко доступны в случае аварии или обслуживания.

Где находится главный выключатель?

Главный выключатель в жилой электрической системе обычно располагается в электрическом щите или блоке выключателя. Обычно он расположен в верхней или нижней части панели и помечен номинальной силой тока.

• Автоматические выключатели

Установка автоматических выключателей | ЭЛЕКТРИЧЕСКИЙ

Модернизация электрощита: стоит ли менять всю коробку?

Если вы живете в старом доме или вам просто нужно обновить свой электрическая панель, есть некоторые вещи, которые вы, возможно, захотите рассмотреть прежде чем двигаться вперед с проектом. Вот некоторые вещи думать о.

Модернизация панели обычно требует замены всего блок выключателей и установка новых автоматических выключателей. Некоторые из старые выключатели можно использовать повторно, но не в том случае, если вы модернизация мощности усилителя, а также.

Возможно, вам придется даже модернизировать провода, идущие в ваш дом. от энергетической компании. Это обновление может быть или не быть в вашем расход зависит от энергетической компании и их политики.

Чтобы добавить больше мощности усилителя, вам понадобится новая проводка в некоторые разделы. Замена панели управления сама по себе не поможет. обманывать.

Вам нужно будет проконсультироваться с электриком или коммунальной компанией представителя, чтобы определить ваши требования к нагрузке.

Все возможности, подобные перечисленным выше, должны быть изучены и учтены при работе с электрическим щитом обновления. Замена и установка автоматических выключателей и новых проводка может быть дорогой. Необходимые обновления должны быть сделаны вместе, чтобы сделать это стоящим вашего времени и денег.

Электрические устройства и оборудование, такие как цепь выключатели Нужна ссылка и другие детали можно приобрести в https://www.relectric.com.

Основные шаги по установке автоматического выключателя

Основная причина установки нового автоматического выключателя в существующий дом должен снять часть нагрузки с другой цепи выключатель. Если имеется один автоматический выключатель, подключенный к слишком много электрических устройств, может быть целесообразно установить другой автоматический выключатель и разделить нагрузку.

Первым шагом к установке автоматического выключателя является отключение питание на главном щите. Крайне важно сделать убедитесь, что на панелях или подпанелях автоматических выключателей нет живые провода. Домовладельцы, не имеющие опыта работы с электричеством не следует пытаться работать с электропроводкой. Когда питание отключено, отвинтите панель выключателя. Большой черный провода, которые питают главный выключатель, все еще будут под напряжением, поэтому вам нужно проверить входящие провода с помощью электрического тестера, чтобы сделать Убедитесь, что в проводах, которые вы будете быть трогательным. Это поможет вам убедиться, что начинать безопасно. монтаж.

Вторым шагом является установка нового кабельного зажима. чтобы сделать это вам нужно будет определить местонахождение нокаута вокруг панели и используйте отвертку, чтобы забить один из выбивных отверстий, чтобы вы можно ввинтить кабельный зажим. Затем протяните новый провод к щиток и отрежьте провод от разъема к цепи зажим.

Третий шаг — подключить заземляющий провод к земле. бар. Заземляющий провод – это провод без изоляции. затяжку следует выполнять осторожно, чтобы не допустить от взлома.

Четвертый шаг — поместить нейтральный провод в нейтраль. шины. Отрежьте изоляцию вокруг конца провода и сдвиньте оголенный провод в нейтральную шину, осторожно затянув его.

Пятым шагом является установка собственно автоматического выключателя. Для этого ослабьте винт в нижней части выключателя и последний провод поместите под винт; этот провод будет черным. Когда черный провод окажется на месте, затяните винт и удерживайте провод на месте. Используйте три штыря на задней стороне автоматический выключатель, чтобы удерживать его в этом положении. Выровняйте прерыватель в пространство и вставьте штыри внутрь. Убедитесь, что прерыватель надежно закреплен.

Последний шаг — удалить выбивные отверстия из крышки панели. и поместите его над печатной платой, чтобы закрепить и защитить все автоматические выключатели.

Установка автоматического выключателя, как правило, выполняется профессионалом. специализируется на электрических процедурах. Если вам необходимо приобрести автоматический выключатель, Нужна ссылка вы можете найти все их виды в Интернете по адресу https://www.relectric.com.

Установка автоматического выключателя: электропроводка и электротехнические нормы

Новые электрические провода или автоматические выключатели и другие электрические оборудование в доме должно соответствовать требованиям NEC (Национального электротехнического Код). Этот электрический кодекс представляет собой общенациональный набор требований. Электромонтажные работы должны соответствовать нормам, чтобы пройти осмотр. Большая часть электромонтажных работ, например, модернизация цепи панель выключателя или прокладка нового электрического провода в доме, требуется разрешение и городская инспекция. Если вы попытаетесь сделать серьезные электрические изменения в вашем доме и не получить разрешение, вы можете быть подвергнуты штрафам и другим последствиям.

Кодекс NEC был разработан для защиты потребителей и домовладельцев. от недобросовестных подрядчиков и ошибок проводки, которые могут привести при пожаре, поражении электрическим током или несчастных случаях со смертельным исходом. Электрический код периодически обновляется, и любая новая работа требуется для соответствуют новым спецификациям кодекса.

Панель автоматического выключателя

Во время нового строительства все электрические системы обрабатываются, но оставайтесь на связи, пока они не пройдут проверку и дом находится достаточно далеко в процессе строительства, чтобы справиться с электричество. Панель автоматического выключателя является «черновой» до тех пор, пока не будет подключается к электрической системе. Важно говорить с вашим электриком до черновой работы, чтобы он мог запустить правильный размер провода, чтобы обеспечить большой номинальный ток и установку правильное количество вольт в панели выключателя.

Электрическая мощность и напряжение должны быть обсуждены заранее. время, чтобы электрик мог спланировать конструкцию проводов и приобрести правильные расходные материалы. Электрическая черновая создана в стенах и интерьере жилища заблаговременно, чтобы они можно строить вокруг проводов. Электрические провода или цепи привязывается к панели выключателя вместе с установкой выключателей, электрических розеток и т. д. на заключительном этапе строительство.

Модернизация панели автоматического выключателя: сколько это стоит?

Модернизация печатной платы может стоить от 1500 до 2500 долларов. в зависимости от стоимости работ в вашем регионе. Материальные затраты довольно стандартно, независимо от того, где вы живете, но стоимость рабочей силы будет отличаться. Установка совершенно новой коробки автоматического выключателя для замены Блок предохранителей требует обширных новых процедур проводки и цепи установка прерывателя. Если вы платите за проект, то вы может также стоить вашего времени и денег, установив автоматические выключатели, рассчитанные на большую мощность.

Замена блока предохранителей новыми автоматическими выключателями — это не самостоятельная работа. проект; задача обязательно должна быть сделана электриком. Проект может занять профессионала от 6 до 10 часов на выполнение в зависимости от сложности перемонтажа и возможность обновления. Расход может ужалить во время оплата, но модернизированная электрическая система будет стоить деньги.

Как следует тестировать розетку GFCI?

Вы можете проверить свою розетку GFCI с помощью небольшого ночник и несколько простых процедур. Тестирование должно быть сделано часто для обеспечения оптимальной защиты, обеспечиваемой этим электрическое устройство. Вот несколько способов выполнить тест на вашем розетка GFCI, которая действует как специализированная электрическая цепь выключатель.

Подготовьте устройство к тестированию, перезагрузив его.

Проверьте электрический ток, подключив свет и повернув это на. Если свет работает, ток течет.

Нажмите кнопку проверки на GFCI, и индикатор должен погаснуть.

Коснитесь кнопки сброса еще раз, и индикатор снова загорится.

Как только вы узнаете, что GFCI работает, вы можете быть спокойны, зная, что вы защищены от возможной опасности. Если GFCI не прошел тест, вы можете обратиться за помощью к квалифицированному профессионал по электрике.

Как проверить автоматический выключатель GFCI

Автоматический выключатель GFCI расположен в коробке автоматического выключателя, который обычно находится в подвале или подсобном помещении дома. Тестирование выключателя GFCI очень важно. Вот несколько шагов, чтобы следуйте при проверке автоматического выключателя GFCI. Найдите все эти типы выключателей на вашей панели выключателя. Убеждаться переключатель прерывателя включен. Затем нажмите кнопку тестирования на схема. Это должно привести к срабатыванию тумблера немедленно. Теперь сбросьте и верните тумблер в положение «включено». для восстановления власти.

Если ваш тест прошел успешно, ваши автоматические выключатели GFCI отключены. работает хорошо, но если тест не пройден, вам следует подумать пытаясь точно определить проблему и определить, действительно ли вы необходимо установить новые автоматические выключатели в автоматический выключатель панель.

Вы можете найти GFCI и другие типы автоматических выключателей на https://www.relectric.com.

Установка прерывателей цепи замыкания на землю

GFCI являются важными автоматическими выключателями, которые должны быть в вашем доме. Они требуются по кодексу для установки в определенных областях дом, как ванная комната и кухня, куда может попасть вода в контакте с электричеством. Эти специальные автоматические выключатели защитить от поражения электрическим током и других опасностей. Это Крайне важно иметь надежные GFCI в вашем доме.

Есть три способа проверить надежность или GFCI.

1. Используйте только сертифицированные GFCI, которые были протестированы признанная на национальном уровне компания.

2. Наймите электрика для установки автоматических выключателей GCFI в твой дом.

3. Проверяйте свои GFCI после суровой погоды или раз в месяц, чтобы сделать уверен, что они работают правильно. Большинство торговых точек GFCI (например, те, что в ванной) имеют кнопки «тест».

Автоматические выключатели GFCI необходимы. Эти устройства могут защитить членов семьи от удара током. Часто проверяйте свои GFCI и всегда держите их в рабочем состоянии. Если вы подозреваете неисправность или проблемы с GFCI в вашем доме, проконсультируйтесь с советом профессионала и немедленно отремонтируйте их.

Советы по обновлению печатной платы

Установка автоматического выключателя в старом доме часто необходимый. Если в вашем доме вместо электрической цепи установлен блок предохранителей панель выключателя, вы можете обновить. Переключение на схему выключатели вместо предохранителей не обязательно, но иногда панель предохранителей не приспособлена для работы с амперной нагрузкой повседневного электроприборы и использование нового электрооборудования с высокой силой тока.

Если вам необходимо увеличить мощность вашей электрической системы, Вы могли бы также установить автоматические выключатели в новом электрическом панель во время смены панели. Модернизация усилителя емкость требует добавления большего количества проводов для обработки большего количества электрического тока. Основные изменения и улучшения должны быть выполняется сертифицированным электриком, знакомым с новой проводкой процедуры и электротехнические правила.

Каковы три типа GFCI?

Существует три типа прерывателей цепи замыкания на землю. Первым наиболее распространенным типом является GFCI «типа емкости», который похоже на настенную розетку. Второй тип – автоматический выключатель. GFCI, который часто используется для замены обычных автоматических выключателей.
