Часто бывает, что старая система обогрева, которая работает по схеме естественного самотека воды, перестает справляться со своими задачами и плохо прогревает дом.

Полностью изменить систему нет возможности, поэтому необходимо прибегнуть к минимальному, но радикальному методу – врезке насоса для циркуляции воды. Как установить насос в систему отопления в частном доме с трубной системой без сварки, и получить прирост КПД котла? Рассмотрим варианты установки и причины для замены гидронасоса.

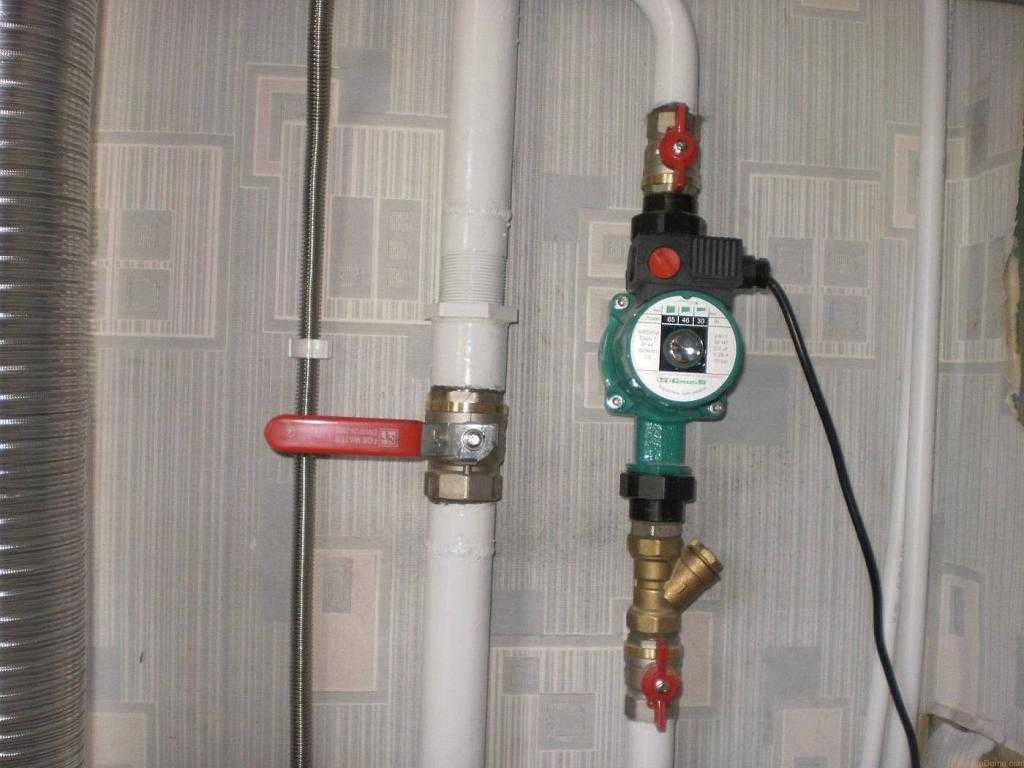

Циркуляционный насос на отопление

Предназначение гидронасоса на отопление

Для домовладений и коттеджей было нормой свободное движение носителя тепла по трубопроводам из-за разницы температур. Многие домовладельцы стали сталкиваться с понижением КПД системы. С появлением на рынке моделей гидронасосов, рассчитанных на обслуживание небольших домов, ситуация изменилась. Принудительная циркуляция увеличивает скорость потока жидкости в трубах, быстро доставляется к батареям и происходит равномерное прогревание комнат. Недостаток гидронасосов заключается в использовании электричества, они нуждаются в нем. При частых выключениях или перебоях в сети, необходимо устанавливать альтернативный источник электроэнергии.

Также важно учитывать, что помпы с сухим ротором шумноваты и нуждаются в периодичном техобслуживании. Гидрооборудование с мокрым ротором требуют высокого качества носителя тепла.

Циркуляционная помпа с мокрым ротором

Если замечено, что затраты на обогрев вашего строения увеличились, а комнаты прогреваются неравномерно, нужно искать причины. Причиной могут быть:

• изначально неправильно нарисованный проект отопления;
• итог реконструкции или мелких ремонтных работ;
• сдвиг уклона как результат проседания фундамента;
• появление внутри стенок ржавого налета.

Привести гидросистему в режим нормального функционирования, просто и нетрудно. Всего лишь потребуется установить насос на отопление в частном доме, без сварки и лишних денежных вложений.

Объединение систем отопления: ЕЦ с двухтрубной

Оценка циркуляционного насоса

Для безошибочного подбора гидрооборудования желательно сначала проанализировать систему отопления, подсчитать и получить итоговые цифры.

Категории гидронасосов

Мокрый тип насоса – приспособление, подходящее для частных домовладений. Малогабаритный, не шумный, легок в техобслуживании, КПД до 55%. Сухой тип – имеют высокую производительность, работают под напором с любым носителем тепла. Шумные, вибрируют при работе. Данное оборудование применяется в обслуживании частных и многоквартирных домовладений.

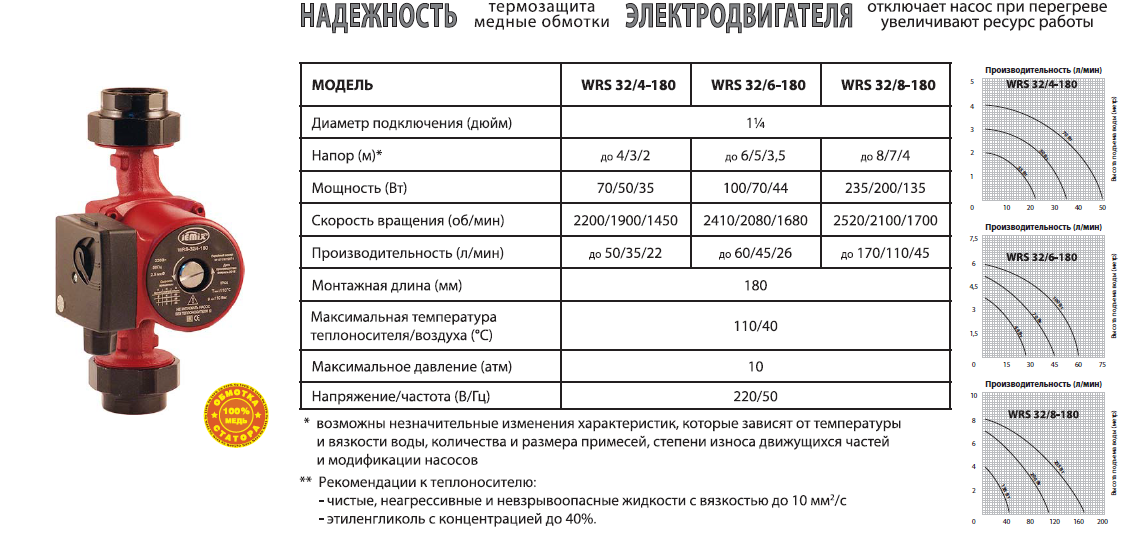

Обзор технических данных гидронасосов

Перед выбором оборудования, необходимо разобраться с техническими данными и соизмерить их с запросами системы обогрева. Важные данные:

• напор;
• продуктивность;
• температура носителя тепла;
• интенсивность.

Циркуляционный насос с сухим ротором

Требования к монтажу или как поставить насос на отопление в частном доме или коттедже без сварки

Гидрооборудование для ускорения передвижения жидкости имеет способность повышать продуктивность работы обогревательных систем. Такое приспособление можно вмонтировать собственноручно, имея хоть какие-то знания в работе техники. При монтаже нужно следовать правилам, установленных законом. Все требования направлены на повышение результативности работы гидросистемы и, в частности, работы центробежного насоса. Устройство с мокрым ротором устанавливают только по горизонтальной линии. Делается это для того, чтоб не было воздуха в гидросистеме, и тем самым, детали помпы служили, как можно дольше. Грязевой фильтр также необходим. Отфильтрованная жидкость принесет намного меньше урона элементам гидронасоса. В ней не будет песка и других компонентов. Его необходимо устанавливать пробкой вниз, в сторону продвижения жидкости, таким образом снижается сопротивляемость и облегчается техобслуживание гидросистемы.

Монтаж циркуляционного насоса на отопление

Как врезать электронасос в систему отопления без сварки

Насосы нового поколения неприхотливы. Их монтируют в разные места, главное придерживаться нормативов.

Нет в принципе разницы куда произвести врезку: на подачу носителя или на возвратном трубопроводе, работают они везде.

Рассмотрим два варианта врезки насоса

1. Энергонезависимая врезка помпы.

Данная схема предполагает в автоматизированном режиме переключаться с самотечной на принудительную циркуляцию. Этого можно достичь с участием шарикового клапана. Гидронасос включается, шарик под напором жидкости закрывает трубопровод. Если насос выходит из строя или отключается электричество, шарик свободно перемещается, и самотечная циркуляция восстанавливается.

2. Врезка циркуляционного оборудования с ручным управлением.

В этом случае продвижение носителя тепла по трубопроводам осуществляется вручную – шаровой клапан байпаса переводят в положение «закрыто» и открываются вентиля возле гидронасоса.

Видео – обзор: Отопление. Как поставить насос на отопление без сварки

Подключение циркуляционного насоса к электросети

Для подключения гидронасоса целесообразно учитывать особенности отапливаемого помещения и месторасположения оборудования.

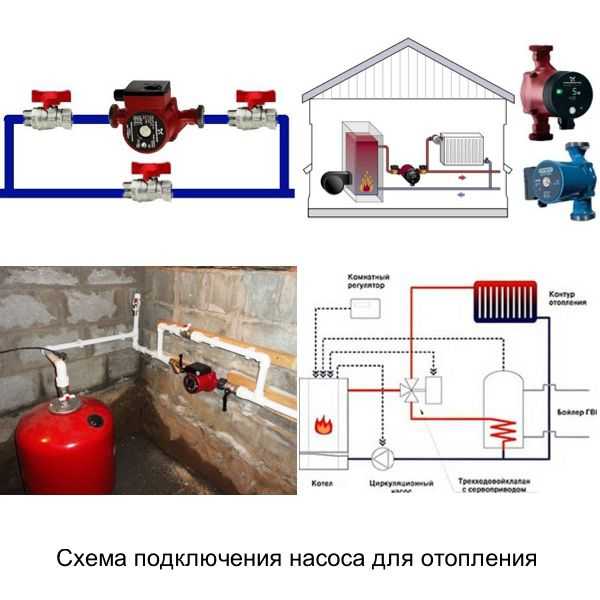

Варианты подключения

Подсоединение к сети 220 В и к источникам бесперебойного питания. Кратковременные перебои с электричеством неизбежны. ИБП созданы для обеспечения непрерывного электропитания и используются, как альтернатива источника энергии. При первом варианте, в случае продолжительного обесточивания, потребители могут оказаться без тепла. Поэтому второй вариант более надежный, но имеет высокую цену.

Способы подключения

• Установка розетки электрической непосредственно в месте монтажа циркуляционного насоса
• Стационарное подсоединение – в данном способе используется автомат для защитного отключения оборудования.
• Наиболее предпочтительным способом является подключение гидронасоса к ИБП.

Бесперебойник для насоса отопления

Инструкция по монтажу, краткий обзор

Как поставить насос на отопление в частном доме или коттедже без сварки? Для монтажа нового оборудования или замены старой, не требуется полная остановка работы гидросистемы. Это делается собственноручно, быстро и качественно, не вызывая специалистов. Заметили, что для нормального прогрева системы отопления недостаточно естественной циркуляции, приобретайте и врезайте насос. На рынке есть ряд изготовленных вариантов гидронасосных узлов. Если нет возможности его приобрести, можно самому сделать обвязку байпаса и прикрепить все детали на соответствующие места. Способ монтажа гидронасоса на байпас является самым распространенным и удобным для быстрого демонтажа или выключения устройства от электросети на время поиска механической неисправности.

Расположение компрессора в теплотрассу частного дома

Определяем место установки циркулярного насоса

Циркуляционный теплоагрегат по всем правилам врезают в ближнюю к котлу трубу. К нему должен быть свободный подход для техобслуживания, замены или ремонта. Он устанавливается горизонтально или по вертикальной прямой, на обратной и подающей трубе из котла. Если оснащение вмонтировать на обратной трубе, то в его работе улучшится температурный режим. Большая часть современного оборудования могут функционировать и выдерживать более высокие температурные показатели. Воздушный клапан необходимо использовать в обвязке насоса, в случае монтажа на горизонтальной части трубы.

Видео – обзор: Место монтажа оборудования

Как подобрать оптимальный циркуляционный компрессор

С неравномерным обогревом отопительной системы сталкивались многие. Конечно, установка насоса в систему отопления в частном доме без сварки обойдется намного дешевле замены всех трубопроводов в доме. Так можно добиться равномерного прогрева всех приборов и устранить воздух в гидросистеме. Перед приобретением гидронасоса, желательно произвести правильный расчет его производительности. Если схема системы отопления легкая, то рассчитывать мощность следует по формуле: Q = 0,86 R/TF — TR

• Q – объем расхода в кубах;
• R –тепловая мощность для объекта не более 100 кв.м.
• TF – температура начальная
• TR – температура конечная

1 кВт силы котла нагревает 1 литр воды или антифриза в минуту. Носитель тепла продвигается в трубопроводах в среднем со скоростью около 90 метров в одну минуту. Видео – обзор: как рассчитать и выбрать необходимое оборудование

Коротко о главном

Циркуляционный гидронасос способен увеличить функциональность системы отопления и позволяет использовать на всю мощь отопительные приборы. Кроме этого, установка агрегата снижает количество топлива. Жидкость в трубопроводах намного быстрее движется и не успевает охлаждаться. Поэтому на ее прогрев требуется меньше затрат. Таким образом, установка насоса в систему отопления в частном доме без сварки, решает многие задачи.

Как считаете, удастся ли добиться равномерного прогрева приборов, установив циркуляционное оборудование в систему отопления?

Автор статьи Богомолов Макар

460400763

7 мин. на чтение

22.03.2022

Добавить комментарий

Ваш адрес email не будет опубликован.
Обязательные поля помечены *

установка, как подключить, куда ставить, где установить

Оптимальное место установки циркуляционного насоса

Хотя интернет изобилует массой информации на эту тему, однако простому пользователю не всегда удается определиться с оптимальной схемой подключения циркуляционного насоса в систему отопления. Причина заключается в противоречивости подаваемой информации, из-за чего на тематических форумах постоянно возникают жаркие дискуссии.

Приверженцы установки аппарата исключительно на обратном трубопроводе приводят в защиту своей позиции такие доводы:

• Более высокая температура теплоносителя на подаче по сравнению с обраткой провоцирует существенное сокращение срока службы насоса.
• Горячая вода внутри подающей магистрали менее плотна, из-за чего возникают дополнительные затруднения в ее перекачке.
• В обратном трубопроводе теплоноситель имеет высокое статическое давление, что облегчает работу насоса.

Нередко такая убежденность складывается также от случайного лицезрения того, где установлен циркуляционный насос на отопление в традиционных котельных: там насосы, действительно, иногда врезают в обратку. При этом в других котельных установка центробежных насосов может осуществляться на подающих трубах.

Аргументы против каждого из приведенных доводов в пользу установки на обратной трубе следующие:

1. Стойкость бытовых циркуляционных насосов к температуре теплоносителя обычно достигает +110 градусов, тогда как внутри автономных систем отопления вода редко нагревается выше +70 градусов. Что касается котлов, то они на выходе выдают температуру теплоносителя примерно +90 градусов.
2. Вода при температуре +50 градусов имеет плотность 988 кг/м³, а при +70 градусов – 977.8 кг/м³. Для приборов, создающих давление 4-6 м водного столба, и способных перекачать примерно тонну теплоносителя за 1 час, такая мизерная разница в плотности в 10 кг/м³ (вместимость канистры на 10 л) не играет существенной роли.
3. Фактическая разница статического давления теплоносителя внутри подачи и обратки также минимальна.

В качестве вывода можно сказать, что схема подключения циркуляционного насоса может предполагать его установку как на обратной, так и подающей трубе отопительного контура. Тот или иной вариант, где устанавливать циркуляционный насос в системе отопления, не оказывает значимого влияния на его уровень работоспособности и эффективности. Исключением является использование недорогих твердотопливных котлов прямого горения, в которых отсутствует автоматика. Так как горящее топливо в таких нагревателях быстро потушить нет возможности, это нередко провоцирует закипание теплоносителя. Если подключение насоса отопления было проведено на подающей трубе, это позволяет образовавшемуся пару вместе с горячей водой попасть внутрь корпуса с крыльчаткой.

Далее события разворачиваются следующим образом:

• Аппарат резко снижает свою производительность, так как его рабочее колесо не в состоянии перемещать газы. Это провоцирует снижения скорости циркуляции теплоносителя.
• Наблюдается уменьшение поступающей в котловой бак охлаждающей воды. Как результат, прибор перегревается еще больше, а образование пара возрастает.
• После того, как объем пара достигнет критических значений, он попадает внутрь крыльчатки. После этого наступает полная остановка циркуляции теплоносителя: возникает аварийная ситуация. Давление в системе возрастает, из-за чего сработавший предохранительный клапан выбрасывает клубы пара внутрь котельной.
• Если не затушить дрова, то на каком-то этапе клапан не справится с возрастающим давлением. В результате этого возникает реальная опасность взрыва котла.

Если схема установки циркуляционного насоса в систему отопления предполагает его монтаж на обратную трубу, то это уберегает прибор от прямого воздействия водяного пара. Как результат, увеличивается период времени до аварии (почти на 15 минут). То есть это не предотвращает взрыв, а лишь дает дополнительное время на принятие дежурных мер по устранению возникшей перегрузки системы. Поэтому при поиске места, где ставить насос на отопление, в случаях с простейшими дровяными котлами лучше выбирать для этого обратный трубопровод. Современные автоматизированные обогреватели на пеллетах могут монтироваться на любом удобном участке.

Куда правильно ставить насос в системе отопления в квартире

Способ монтажа насосного агрегата в автономных системах обогрева определяется индивидуально, исходя из особенностей компоновки. В общем случае не существует принципиальной разницы, на какой линии его устанавливать. Главное, чтобы агрегат был правильно подключен и располагался в месте, доступном для обслуживания.

Установка нагнетателя должна быть выполнена в соответствии с направлением движения жидкости. Для этого на металлическом корпусе нанесена стрелка, показывающая в какую сторону будет двигаться теплоноситель. Эта метка позволяет правильно сориентировать оборудование при монтаже. Кроме того, насосный агрегат устанавливают совместно с байпасом — обводной линией, предназначенной для перетекания теплоносителя в случае поломки нагнетателя.

4 Выбираем место для насоса – на подаче или на обратке

Теоретически устройство принудительной подачи теплоносителя позволяется установить в любом месте поближе к котлу. Он способен выдержать максимальную температуру 110°. Но на деле к такому способу прибегают редко, прежде всего из практических соображений. Конечно, температура воды в котле не достигнет 110°, но близкой к ней может быть. Постоянная повышенная температура не прибавит насосу дополнительных лет жизни.

Но это касается, в первую очередь, систем частного дома со старыми котлами без терморегулятора, особенно твердотопливных, где вода даже может закипеть. В современных котлах рабочая температура поддерживается термореле, она редко превышает 60°. Установка циркуляционного насоса на подаче в таком случае практически не укоротит срок его службы. К тому же, вода, выходящая из котла, гораздо чище той, что поступает через обратку. Даже фильтр, который устанавливается с насосом, не может гарантировать полную очистку воды.

Лучше всего устанавливать насос между котлом и расширительным баком

Большинство рекомендаций все-таки касаются монтажа насоса на обратной магистрали. Обосновывается это тем, что в верхней части котла при работе собирается воздух, на подаче он вытягивается насосом, создается вакуум. Высока вероятность того, что котел в этой части закипит. На обратке вода будто вдавливается насосом в котел, пространство с воздухом не создается. Котел всегда остается полностью заполненным.

На рисунке приведена схема монтажа насоса, где: 1 – нагревательный прибор, 2 – автоматический воздушный клапан, 3 – тепловой клапан, 4 – батарея отопления, 5 – балансировочный клапан, 6 – расширительный бак, 7 –шаровый кран, 8 – фильтр, 9 – устройство принудительной циркуляции, 10 – манометр, 11 – предохранительный клапан.

Врезка насоса в систему возможна и на подаче в системе открытого типа, и на обратку в закрытую систему с мембранным расширительным бачком, но можно и в открытую систему. Агрегат следует устанавливать между котлом и расширительным баком. Лучше одновременно с установкой циркуляционного насоса заменить обычный расширительный бачок мембранным закрытого типа, если предусмотрена установка насоса на обратку.  Вода в нем не контактирует с воздухом, остается чистой, трубы не ржавеют. Мембранный бак устанавливается на обратке перед циркуляционным насосом.

Принципы установки и подключения насоса

Для подготовки отопительной системы для установки насоса вначале осуществляют слив отопительной жидкости и чистку всей системы, если она загрязнена. Систему заполняют водой только после закрепления труб, после этого тщательно проверяют на наличие неисправностей для их дальнейшего устранения. Пользуясь центральным винтом, из системы выводят излишки воздуха.

Чтобы установленный насос взаимодействовал с охлажденным теплоносителем, а срок его эксплуатации продлился, агрегат монтируют в трубопровод обратной линии. Подсоединение расширительного бачка при монтаже в принудительной системе циркуляции следует делать не к главному стояку, а к обратному трубопроводу.

Расположив насос строго горизонтально, его крепят к трубам. Как дополнительное устройство циркуляционный насос можно монтировать в систему естественной циркуляции. При этом насос должен быть укомплектован фильтром и разъемной резьбой. Диаметр фильтра должен соответствовать диаметру насоса. Работа системы под давлением должна поддерживаться обычным клапаном, соответствующим диаметру резьбы агрегата. При использовании открытой системы он не потребуется.

После того как насос смонтирован, на главном и обратном трубопроводе следует поставить кран. Чтобы воздух можно было сбрасывать из системы, на байпасе устанавливают специальное устройство.

Там, где планируется установить насос, отрезают трубу и приваривают к ней специальное соединение для запорной арматуры, ее устанавливают перед и после насосного агрегата. Это необходимо сделать для удобства снятия, чистки и ремонта прибора. Перекрыв кранами на выпускной и впускной трубе насоса воду, производят отключение отопительного котла, затем откручивают гайки, на которых крепится насос к трубам.

Подключать насос необходимо после запуска всей системы и заполнения труб водой. Воздуха в трубах не должно оставаться, поэтому его выпускают каждый раз перед запуском насосного агрегата. Чтобы производить спуск воздуха вручную, используют специальные клапаны, установленные по обе стороны насосной установки.

Какие бывают схемы установки в различных отопительных системах

Первым делом необходимо разобраться, куда ставить насос в системе отопления: благодаря ему вода будет проходить через котел и принудительно направляться внутрь нагревательных батарей. Желательно для этого выбирать то место, где обслуживать аппарат будет удобнее всего. На подающем патрубке его монтируют сразу за группой безопасности и отсекающей арматуры.

Схема установки циркуляционного насоса на обратке предполагает размещение насоса сразу после котла. Желательно использовать комбинацию с грязевым фильтром: это позволит отказаться от приобретения и монтажа дополнительных вентилей. Подобные варианты, как подключить насос отопления, могут успешно применяться как в закрытых, так и открытых контурах. Это справедливо также для коллекторных систем, в которых для перемещения теплоносителя к радиаторам используются автономные подводки: они коммутируются на гребенку-распределитель.

Отдельного внимания заслуживает отопительная система открытого типа, рассчитанная на работу в двух режимах – принудительном и самотечном. Такая универсальность очень удобна в тех случаях, когда электричество подается с перебоями, а установка блока бесперебойного питания или генератора невозможна по тем или иным причинам. В такой ситуации схема подключения насоса отопления частного дома подразумевает размещение аппарата и отсекающей арматуры на байпасе.

Специализированными магазинами предлагаются уже собранные байпасные узлы с насосом, в которых кран на протоке заменен обратным клапаном. Такой подход, где установить насос в системе отопления, не является правильным из-за создаваемого обратным клапаном пружинного типа сопротивление в районе 0.08—0.1 Бар. Для системы отопления с естественной циркуляцией это слишком много. Пружинный клапан заменить лепестковым, который монтируется исключительно в горизонтальном положении.

Открытая отопительная система и что это такое?

Отопление открытого типа не имеет повышенного давления, которое нагнетается искусственно. В сети устанавливается открытый расширительный бак. Он нужен для компенсации теплового расширения жидкости, монтируется в наивысшей точке контура. Компенсационная емкость одновременно служит воздухоотводчиком.

Принцип работы, плюсы и минусы

Система отопления открытого типа может работать только с жидким теплоносителем в виде воды. Принцип работы сети с естественным током теплоносителя основан на законах термодинамики. Ток жидкости по трубам происходит за счет отличающейся плотности нагретой и охлажденной воды, а также уклона трубопроводов. Излишек расширившейся жидкости подается в расширительную емкость открытого типа. Это способствует стабилизации давления.

Плюсы открытого отопления:

• Главное преимущество заключается в надежности и долговечности.
• Простая схема открытой системы отопления обеспечивает простоту монтажа.
• Работу отопительного контура не нужно настраивать. После заполнения сети водой достаточно включить котел, система начинает работать.
• В сетях с гравитационным током жидкости нет никаких шумов и вибраций.
• Открытую систему отопления с циркуляционным насосом называют универсальной, потому что при перебоях с электроснабжением можно переходить на работу с гравитационным током жидкости, если насос установить на байпасах.
• Эффективная система отопления позволяет постоянно поддерживать комфортную температуру в помещении.

Недостатков у открытых сетей тоже немало:

1. Открытые контуры не применяют в больших домах, поскольку в системе наблюдается статическое равновесие при удалении от котла более чем на 30 метров.
2. Главный недостаток в инертности сети. При значительном объеме теплоносителя система долго запускается в работу.
3. Сети собираются из труб разного диаметра, в том числе и большого сечения, поэтому понадобятся различные сгоны и переходники.
4. Для гравитационного тока жидкости трубопровод обратки укладывается под уклоном. Не всегда есть возможность это сделать.
5. Расширительная емкость монтируется в наивысшей точке сети (обычно на чердаке), поэтому помещение приходится дополнительно утеплять, чтобы теплоноситель не замерз.
6. Нужно периодически проверять уровень воды в баке, поскольку она испаряется. Проблема решается поплавковым клапаном или слоем масла на поверхности воды.
7. При работе открытой системы отопления с насосом наблюдаются шум и вибрации.
8. В открытом баке теплоноситель постоянно контактирует с воздухом, из-за чего насыщается кислородом. Это приводит к коррозии металлических элементов.

Можно ли поставить насос самостоятельно

Простая конструкция нагнетателя обеспечивает лёгкость его монтажа. С его инсталляцией справится мастер даже с минимальными сантехническими навыками. Основная трудность заключается в подключении его к металлической магистрали. В этом случае понадобится сварочное оборудование и опыт работы с ним.

Для подключения кроме самого насоса понадобятся соединительные фитинги для врезки насоса, запорная арматура, сетчатый фильтр, подмотка и сантехническая паста. Последовательность монтажа:

1. Сливают воду из системы (если врезку осуществляют в действующую сеть).
2. На участке монтажа устанавливают байпас.
3. Прикручивают запорную арматуру, фильтр и крепёжные фланцы.
4. Врезают кран или обратный клапан в основную магистраль между отводами байпасной линии.
5. Устанавливают насос, заполняют систему водой и проверяют её на герметичность.

Изучив все нюансы монтажа насосного узла, можно выбрать наиболее подходящую схему подключения. После разработки проекта приступают к самостоятельной инсталляции либо приглашают специалистов для проведения ремонтных работ.

Классификация насосов

Домашний вид коммуникаций или отопление многоэтажного дома допускает устанавливать агрегаты с различными решениями узла «турбина-ротор».

Модели с мокрым ротором

Крыльчатка и ротор контактируют с рабочим теплоносителем постоянно. Вода смазывает элементы прибора и одновременно охлаждает его. Зона ротора и статора разделена сосудом герметизации. Скорость устанавливается ступенчатым регулятором, что удобно для контроля энергозатрат.

Благодаря модульной конструкции упрощается ремонт и подбор деталей для повышения напора. Двигатель при постоянном воздействии воды не требует охлаждения. Модификации с мокрым ротором имеют несколько преимуществ:

• минимальный уровень шума;
• компактность и небольшой вес;
• сокращение энергопотребления;
• простота настройки и обслуживания;
• длительный эксплуатационный период.

Минус нагнетателей – износ гидравлических механизмов при наличии мелких абразивных частиц в воде.

Устройства с сухим ротором для котлов отопления

Помпы обеспечивают перекачку больших объемов теплоносителя при отсутствии контакта ротора и воды. Корпус из чугуна или стали покрыт противокоррозийными составами. Между мотором и насосным узлом находится уплотнитель в виде статического и динамического колец. Отличие помп с сухим ротором – КПД 85 %.

Для пользования в условиях многоквартирного дома подойдут следующие модели:

• Моноблоки. Двигатель с насосом находятся в одном узле, что упрощает обслуживание и эксплуатацию.
• Консольные. У осей мотора и насосного узла – общая линия. Трубка всасывания находится на улитке, нагнетания – напротив нее, на корпусе.
• In-line. Установка производится на трубопроводной магистрали. Патрубки всасывания и напора расположены по одной линии. Механизм компенсации уплотнителя автоматический.
• Сдвоенные. Работают совместно или по отдельности. Один агрегат включается при поломке второго – котел функционирует в непрерывном режиме.

Нагнетатели с сухим типом ротора характеризуются эффективностью, ремонтопригодностью. Они нетребовательны к составу теплоносителя.

Как подключить циркуляционный насос к электричеству

Электрическая схема подключения насоса отопления может быть реализована следующим образом:

• С помощью дифференциального автомата. Наиболее простой вариант, который без проблем можно реализовать самостоятельно.
• Управление термостатом. Дает возможность автоматически останавливать движение теплоносителя, если его температура упадет ниже определенного уровня.
• Совместное применение сети и блока бесперебойного питания. Присоединить электропитание через ИБП совсем несложно, благодаря специальным разъемам. Чего не скажешь о процедуре подключения насоса к распределительному щитку: для этого лучше позвать специалиста.
• Питание от встроенной автоматики. Организация такой электрической схемы циркуляционного насоса потребует некоторых знаний в области электрики.

Использовать для коммутации прибора простую розетку без автоматики и заземления не рекомендуется.

Зачем нужен насос в системе отопления

В автономных отопительных системах передача тепла осуществляется с помощью воды. Ввиду низкой теплопередачи жидкости требуется её постоянное движение. Насос в системе отопления частного дома обеспечивает постоянную циркуляцию греющего агента.

Насосов в греющем контуре может быть несколько, но все они выполняют одинаковые задачи: заставляют двигаться воду в заданном направлении. Как правило, один устанавливают на основной магистрали (подаче или обратке). Если используют обогрев пола или контур приготовления горячего водоснабжения, устанавливают дополнительные с меньшей производительностью. Кроме того, насосы могут использовать для повышения давления воды, когда напора в водопроводе не хватает.

Какое значение имеют циркуляционные насосы для систем отопления

Существует мнение, что нет особой необходимости в использовании циркуляционного насоса для систем отопления. Сторонники данного суждения аргументируют свою позицию тем, что насос – это устройство, которое без особой нужды расходует много электроэнергии и делает систему отопления зависимой от него. То есть в случае перебоев с электропитанием возникнут проблемы с подачей тепла в дом.

Такое суждение может показаться правильным. Так, если монтаж системы отопления осуществляется в маленьком доме, где трубопровод не сильно разветвлен, тогда можно организовать естественную циркуляцию теплоносителя от котла до радиаторов.

При детальном изучении такого подхода становится очевидным, что его плюсом является лишь независимость от электроэнергии (при условии энергонезависимости отопительного котла). По всем остальным характеристикам система с естественной циркуляцией проигрывает, да и монтировать ее гораздо сложнее.

Для того чтобы обеспечить естественное движение теплоносителя, трубы в системе отопления должны быть разных диаметров (50 мм и более). Устанавливать их сложнее, более того, они дороже

При монтаже важно соблюдать правило – трубы по всей протяженности контура должны иметь уклон в сторону котла. Нередко этого невозможно добиться, не испортив внешний вид комнат.

Если система отопления с естественной циркуляцией была тщательно продумана и хорошо отлажена, то все равно перепад давления за счет температурной разницы в трубах (в обоих направлениях движения воды) будет не более 0,6 Бар. Такого значения для дома, не отличающегося большими размерами, скорее всего, будет достаточно. Однако в случае, если система отопления имеет разветвления, характеризуется большой протяженностью, а также есть большие перепады высот и давления, то 0,6 Бар вряд ли хватит. Более того, ситуацию может усложнить гидравлическое сопротивление, из-за которого контур может «запереться».

Подключение к системе отопления циркуляционного насоса поможет решить немало проблем.

Циркуляционные насосы для систем отопления расходуют достаточно мало электроэнергии, что позволяет даже при ее отключении обогревать дом от ИБП средней мощности в течение нескольких часов, что особенно важно при использовании котла с «интеллектом».

Однако если проблема перебоев электроэнергии для вашего дома является постоянной, то в подключении циркуляционного насоса к системе отопления пропадет всякий смысл. В таком случае необходимо своевременно продумать, каким образом сделать эффективную систему с естественной циркуляцией.

В системах отопления, работающих при помощи циркуляционных насосов, существует возможность регулировки как их работы в целом, так и по комнатам, группам радиаторов. Если отопительную систему хорошо продумать, то не возникнет проблем с многоходовыми кранами, электромеханическими регуляторами и прочими термостатическими устройствами в процессе эксплуатации.

Если потребуется «разбить» систему отопления на несколько участков, отличающихся температурой обогрева, то это никак не повлияет на общую ее работу (чего не скажешь о системах отопления с естественной циркуляцией). Для комнат можно смело выбирать наиболее подходящие варианты обогрева – при помощи радиаторов, любых конвекторов, контуров теплых полов.

Невозможно установить в домах водяные полы без подключения циркуляционного насоса для систем отопления. Для продуманной системы, работающей при помощи насоса, характерен высокий КПД работы, получение которого стоит денег, потраченных на его приобретение и оплату электричества, израсходованного данным оборудованием. Такая система получается более экономичной: трубы могут быть малых диаметров, их будет просто спрятать в пол или стену.

Контуры труб системы отопления с циркуляционным насосом могут иметь сколько угодно разветвлений, количество отапливаемых этажей также может быть любым

Здесь важно правильно подобрать насос, который создаст нужный напор. И еще, систему отопления, работающую от циркуляционного насоса, проще запустить, обслуживать и осуществлять ее профилактику.

Итак, монтаж циркуляционного насоса в систему отопления имеет множество плюсов, которых однозначно больше, чем недостатков, поэтому практически во всех случаях следует задуматься о его приобретении.

В том случае, если в вашем доме уже работает система отопления с естественной циркуляцией, то вы все равно можете приобрести циркуляционный насос, эффективность работы которого будет налицо.

Читайте материал по теме:
Горячее водоснабжение частного дома

Критерии выбора

Первый важный показатель при выборе насоса – его мощность. Для качественного отопления следует подобрать аппарат именно с той мощностью, которой будет достаточно для отопления. Насосы более дорогие и мощные для обычного жилого дома не нужны − они все равно не будут включаться на полную нагрузку.

Для расчета оптимальной мощности следует принять во внимание такие параметры: температура теплоносителя на входе и выходе, напор, пропускная способность, производительность отопительного котла. Расход теплоносителя можно приравнять к мощности котла. К примеру, отопительный агрегат при мощности 30кВт прогоняет 30л теплоносителя за 1 минуту

К примеру, отопительный агрегат при мощности 30кВт прогоняет 30л теплоносителя за 1 минуту

Расход теплоносителя можно приравнять к мощности котла. К примеру, отопительный агрегат при мощности 30кВт прогоняет 30л теплоносителя за 1 минуту.

Наиболее простая формула для расчета оптимальной мощности насоса выглядит таким образом: Q= N/(T2 – T1), в этой формуле N – мощность котла, а T2 и T1 – разность температур воды на выходе из бака и в обратке.

Напор рассчитывается исходя из метража отапливаемой площади. Согласно общепринятым стандартам, на 100м2 жилого дома необходима мощность насоса около 100 Вт.

Установка циркуляционного насоса проводится следующим образом. Сначала нужно внимательно изучить инструкцию и схему, по которой он должен быть подключен. Котел и все отопительное оборудование нуждается в регулярном осмотре и профилактике, поэтому заранее нужно приготовить подход к главным узлам приборов. Затем надо слить весь теплоноситель и очистить трубопровод, после чего можно определиться с местом монтажа.

Так, специалисты рекомендуют устанавливать это оборудование возле котла, на трубе обратки. Такая позиция объясняется двумя причинами: установленный в этом месте насос позволит более равномерно распределить теплоноситель в котле, а значит – повысить эффективность всей отопительной системы. Кроме того, на обратке циркуляционный насос будет работать при более низкой рабочей температуре, из-за чего повысится срок его эксплуатации.

Установка байпаса

На выбранном для монтажа секторе выполняют обвод (байпас). Эта операция необходима для того, чтобы система продолжала циркулировать даже при выключении электропитания или поломки насосного оборудования.

Диаметр трубы обводной системы должен быть меньше диаметра труб основного газопровода. Только после установки байпаса приступают к монтажу агрегата.

Чертеж с технологией установки циркуляционного насоса представлен на этой схеме:

Особенности установки

Нужно помнить, что вал должен быть расположен горизонтально. При неправильном монтаже циркуляционный насос теряет до 30% своей производительности, и в течение короткого времени может выйти из строя. Клеммная коробка должна быть установлена вверху системы.

С обеих сторон агрегата нужно врезать шаровые краны – они обязательно понадобятся в дальнейшем, при регулярных техосмотрах и плановых ремонтных работах.

В системе отопления должны быть предусмотрены и фильтры для очистки воды в трубопроводах от различных твердых частиц. Последние при попадании в насосное оборудование приводят к его серьезной поломке.

Поверху обводной трубы монтируют клапан для выпускания воздуха из отопительной системы. При монтаже вала двигателя необходимо предусмотреть поворот коробки по оси при незначительном усилии. В открытой отопительной системе должен быть установлен расширительный бачок.

Особенности подключения

При подключении к электросети в системах с естественной циркуляцией применяют предохранитель-автомат (с флажком), с его помощью можно произвести отключение. Установить его нужно на расстоянии не менее 0,5 м от котла.

Насосный прибор в конструкциях с принудительной циркуляцией начинает функционировать при включении теплового реле. Чтобы дополнительный и встроенный агрегаты работали одновременно, нужно первый также подключить к реле или же ко второму параллельным способом.

В электрокотлах циркуляционное оборудование подключают сразу к котлу, что дает ему возможность срабатывать только в тот момент, когда происходит подогрев воды.

Очистительный фильтр устанавливают обычно перед насосом.

Специальный клапан (автоматический или ручной), установленный в верху байпаса, даст возможность удалить скопившийся в системе отопления воздух.

Все резьбы отопительной системы должны иметь прокладки, обработанные заранее герметиком.
Чтобы безопасно применять насосное оборудование, нужно использовать розетку с заземлением.

Монтаж насосного агрегата в систему отопления требует учета всех нюансов. Только тогда домовладельцы забудут о проблемах с распределением тепла и образованием воздушных пробок в трубопроводе.

Упаковка, установка и ввод в эксплуатацию центробежных насосов

Центробежные насосы широко используются во многих сферах деятельности и применениях. Распространенной конфигурацией центробежного насоса является горизонтальный одноступенчатый насос. Наиболее распространенным типом насоса является горизонтальный центробежный насос с торцевым всасыванием и верхним нагнетанием. Другие типы насосов, такие как многоступенчатые насосы, вертикальные насосы и межопорные насосы (BB), также использовались в различных приложениях и услугах в зависимости от конкретных требований. В данной статье рассматривается комплектация, монтаж и пуско-наладка центробежных насосов для бесперебойной и бесперебойной работы.

Упаковка насоса

Выбор опорной плиты для насоса является одним из первых шагов при упаковке насоса. Это ключевой шаг для обеспечения надежности и правильной работы насоса. Были разные конфигурации, типы и материалы для базовой плиты. Наилучшей рекомендацией является прочная опорная плита, изготовленная из подходящих стальных профилей и профилей. Жесткость при кручении, жесткость и плоскостность важны для опорной плиты насоса. Изготовленная стальная опорная плита должна быть достаточно тяжелой, должным образом сваренной, снятой с напряжения и обработанной.

Для всех насосов требуется небольшой трубопровод в упаковке. Например, необходимы некоторые трубопроводы и соединения для систем смазки, систем уплотнений, дренажных или вентиляционных отверстий. Использовались трубки (даже из нержавеющей стали), гибкие шланги и т.п., но они вызывали сбои и проблемы с надежностью в различных насосных агрегатах. Маленькие жесткие трубы всегда были лучшим вариантом. Небольшие трубопроводы с правильно подобранным материалом и деталями (правильный состав труб/фитингов) лучше, чем вышеупомянутые трубки, шланги и т. д. Небольшие трубопроводы должны быть должным образом закреплены, а также иметь достаточное количество растяжек и складок для предотвращения любой вибрации, высоких нагрузок. баллы или провалы. Коррозия и вероятность несчастных случаев также вызывают беспокойство при использовании небольших трубопроводов; поэтому рекомендуются тяжелые стены с консервативными (жесткими) опорами.

Все центробежные насосы должны иметь манометр на стороне нагнетания рядом с выпускным отверстием насоса. Это полезно для устранения неполадок и мониторинга, поскольку точное давление нагнетания является ключевой информацией. Манометры на всасывании — отдельная тема для обсуждения. С одной стороны, манометр на всасывании полезен для контроля, но, с другой стороны, возникающие помехи на всасывающей линии не являются хорошим результатом, так как всасывающий трубопровод должен быть максимально простым. В результате многие насосы не имеют манометра на стороне всасывания.

Установка

Надлежащая установка обычно подразумевает правильное устройство фундамента, надлежащие анкерные болты, минимальную нагрузку на трубопровод, надлежащее выравнивание, правильное выравнивание и идеальное заполнение цементным раствором. Установка насосов требует большого внимания. Выравнивание, правильное позиционирование и выравнивание важны. Как правило, опорная плита насосного агрегата должна быть выровнена (из стороны в сторону, из стороны в сторону и т. д.) с точностью до 0,0002 метра на метр (м на м)/0,2 мм на метр (миллиметр на метр). метр) — например, менее 0,4 мм для 2-метровой опорной плиты насоса. Что касается трубопровода насоса, рекомендуется проложить трубопровод от всасывающего фланца насоса к источнику всасывания, а не наоборот.

Грубо говоря, масса фундамента должна в три-четыре раза превышать массу агрегата центробежного насоса. Эпоксидный раствор всегда следует использовать для машин, включая центробежные насосы. Анкерные болты должны быть достаточно прочными и длинными. В частности, они должны иметь отношение длины к диаметру от 11 до 16. Анкерные болты должны быть снабжены втулками или аналогичным инструментом для предотвращения попадания цементного раствора и компенсации относительного теплового расширения из-за разницы теплового расширения между фундаментом и фундаментом. опорная плита. Что касается низких сил трубопровода (низких нагрузок на патрубки), они должны быть настолько низкими, чтобы при подсоединении фланцев трубопроводов к фланцам патрубков насоса ни один циферблатный индикатор не смещался более чем на 0,04 мм при затягивании или ослаблении болтов фланца.

Ввод в эксплуатацию и эксплуатация

Раннее обнаружение, идентификация и устранение проблем с насосом важны для обеспечения непрерывной, безопасной и продуктивной работы. Сразу же после запуска необходимо проверить и оценить производимый напор и расход. Насос также следует проверить на чрезмерную вибрацию, шум, работу подшипников, рабочую температуру и другие эксплуатационные характеристики. Эти шаги также следует проверить в первую очередь; однако, если гидравлическая работа насоса кажется нормальной, источник проблемы может заключаться в соосности, подшипнике или уплотнении.

Когда газ (воздух) поступает в центробежный насос, он иногда задерживается внутри насоса (например, в улитке), что снижает производительность и создает вибрацию и шум. Если насос слишком шумный и нет механических проблем, вероятно, причиной проблемы является газ (воздух) в насосе. Менее распространенной причиной может быть кавитация. Кавитация обычно производит отчетливый шум, часто отличающийся от шума, создаваемого другими неисправностями. Еще один способ определить, связана ли проблема с кавитацией, — это проверить запас чистого положительного напора на всасывании (NPSH) и отслеживать колебания давления на всасывании и нагнетании.

Роторная динамика и вибрация

Роторная динамика играет важную роль для любого центробежного насоса, особенно для высокоскоростных, больших или мощных насосов. Критические скорости не должны посягать на диапазон рабочих скоростей. Большинство насосов представляют собой механизмы с жестким валом, первая критическая скорость которых превышает 120 % от максимальной рабочей скорости. Для насосов с регулируемой скоростью (VSD) первая критическая скорость должна быть выше 130 % от максимальной рабочей скорости. Некоторые большие насосы могут использовать концепцию гибкого вала. Для них первая критическая скорость находится ниже минимальной рабочей скорости, которая обычно находится в пределах от 15% до 25%. Вторая критическая скорость обычно выше 130% от максимальной рабочей скорости.

Хорошей мерой для оценки работы насоса и гидравлики является вибрация. Вибрация является нормальным явлением для всех насосов. Даже насосы в лучших гидравлических, механических и динамических условиях эксплуатации будут иметь некоторую вибрацию из-за незначительных дефектов и несовершенств. Следовательно, каждый насос будет иметь уровень вибрации, который можно считать нормальным или присущим ему. В терминах эксплуатации или мониторинга состояния это известно как «базовый уровень». Однако, когда вибрация насоса увеличивается или становится чрезмерной, обычно причиной является какая-то операционная или механическая неисправность. Вибрация обычно не увеличивается и не становится чрезмерной без причины. Проблемы с гидравликой, дисбаланс, несоосность, изношенные подшипники, разболтанность и т. д. могут привести к сильной вибрации. Некоторые из этих основных причин более высокой вибрации, чем исходный уровень, можно допустить до следующего капитального или капитального ремонта. Однако некоторые из них могут быть вредными и опасными.

Высокая вибрация сама по себе может повредить компоненты насоса, такие как уплотнения или подшипники. Грубо говоря, нефильтрованная скорость вибрации при измерении радиально по отношению к валу (например, с датчиком вибрации, установленным на крышке подшипника) часто не должна превышать трех-четырех мм/сек от пика до пика.

6 основных правил трубопроводов центробежных насосов

6 основных правил трубопроводов центробежных насосов для достижения наилучшей производительности насоса.

Установка нового центробежного насоса? После тщательного выбора правильного размера и материалов убедитесь, что новый насос настроен на успешную установку при правильной установке. Правильная установка основания и выравнивание насоса имеют решающее значение. Также чрезвычайно важно, чтобы трубопровод к насосу был выполнен правильно.

Конструкцией трубопровода насоса иногда пренебрегают при установке новых установок центробежных насосов. Как правило, основное внимание при монтаже часто уделяется оборудованию, а не трубам, которые его питают. Однако, когда центробежный насос установлен с неподходящим расположением трубопроводов, насосы могут преждевременно и неоднократно выходить из строя в течение срока службы насоса. Бригады технического обслуживания будут регулярно ремонтировать насос, эффективно устраняя симптомы, а не реальную проблему.

Знания и ресурсы по этой теме чрезвычайно ограничены, за исключением того, что вы можете найти в руководстве по установке, эксплуатации и обслуживанию (IOM) (которое минимально). Но, соблюдая эти 6 простых правил, вы можете избежать преждевременного выхода насоса из строя и связанных с ним проблем с трубопроводами.

1. СДЕЛАЙТЕ ВСАСЫВАЮЩИЙ ТРУБОПРОВОД КАК МОЖНО КОРОТКИМ

Предусмотрите длину прямой трубы, равную 5-10-кратному диаметру трубы между впускным отверстием насоса и любым препятствием на всасывающем трубопроводе. Примечание. К препятствиям относятся клапаны, колена, «тройники» и т. д.

Короткая длина всасывающего трубопровода насоса обеспечивает минимально возможное падение давления на входе. Прямолинейная труба обеспечивает равномерную скорость по всему диаметру трубы на входе в насос. Оба важны для достижения оптимального всасывания.

2. ДИАМЕТР ТРУБЫ НА ВСАСЫВАЮЩЕЙ СТОРОНЕ ДОЛЖЕН БЫТЬ РАВЕН ИЛИ НА ОДИН РАЗМЕР БОЛЬШЕ, ЧЕМ ДИАМЕТР ВХОДА НАСОСА

Размер трубы – это баланс между затратами и потерями на трение. Трубы большего размера стоят дороже, тогда как трубы меньшего размера создают большие потери на трение в системе. Что касается диаметра, то диаметр нагнетательной трубы обычно должен соответствовать напорному фланцу насоса, но может быть больше, чтобы уменьшить потери на трение и снизить давление в системе. На стороне всасывания диаметр может быть того же размера, но часто инженеры выбирают размер или два больше, поэтому требуется эксцентриковый переходник. Всасывающий трубопровод большего размера на стороне всасывания обычно предпочтительнее, если вязкость жидкости выше, чем у воды. Это также помогает обеспечить равномерный поток к насосу и избежать кавитации.

3. ИСПОЛЬЗУЙТЕ ЭКСЦЕНТРИЧНЫЕ ПЕРЕХОДНИКИ НА СТОРОНЕ Всасывания

Рассмотрите возможность использования эксцентриковых переходников на стороне всасывания насоса, когда требуется переход на другой размер трубы. Установите плоскую сторону редуктора сверху, когда жидкость поступает из-под насоса. Если жидкость поступает сверху, плоская часть переходника должна быть установлена ​​на нижней части трубы. Плоская часть предназначена для предотвращения образования воздушных карманов на всасывании насоса.

4. УДАЛИТЕ КОЛЕНИ, УСТАНОВЛЕННЫЕ НА ВПУСКНОМ ФОРСУНКЕ НАСОСА ИЛИ ВБЛИЗИ

Включите от 5 до 10 диаметров прямой трубы между входом насоса и коленом. Это помогает устранить «боковую нагрузку» рабочего колеса насоса и создает равномерную нагрузку на осевой подшипник насоса.

5. УСТРАНИТЬ ВОЗМОЖНОСТЬ ВОЗДУШНОГО ЗАХВАТА ВО Всасывающем ТРУБОПРОВОДЕ

• Поддерживать достаточный уровень в расходных резервуарах, чтобы предотвратить образование вихрей и захвата воздуха.
• Избегайте высоких карманов во всасывающем трубопроводе, которые могут задерживать воздух
• Поддерживайте герметичность всех соединений труб и фитингов в условиях вакуума на всасывании, чтобы предотвратить попадание воздуха в насос.

6. УБЕДИТЕСЬ, ЧТО РАСПОЛОЖЕНИЕ ТРУБОПРОВОДОВ НЕ ПРИВОДИТ НАГРУЗКИ КОРПУСА НАСОСА

Насосы никогда не должны поддерживать всасывающий или напорный трубопровод. Любая нагрузка на корпус насоса системой трубопроводов значительно снижает срок службы и производительность насоса.

Имейте в виду, что повышение производительности насоса поможет компенсировать ошибки трубопровода, допущенные на стороне нагнетания насоса. Однако проблемы на стороне всасывания могут быть источником повторяющихся отказов, которые могут вызвать проблемы на долгие годы, если не будут приняты соответствующие меры. Проблемы с трубопроводом на стороне всасывания вызывают большинство проблем с насосами.

Проектирование трубопроводов — это область, в которой основные принципы часто игнорируются, что приводит к повышенной вибрации и преждевременному выходу из строя уплотнений и подшипников.
