Установка диммера своими руками: Подключение диммера и установка своими руками

схемы + инструктаж по подключению своими руками. Подключение диммера. Схемы регулятора

Содержание

Виды

Самый простой диммер работает на основе переменных резисторов (реостатов). Такой способ регулировки освещения считается неэффективным, обладает низким КПД, за счёт перегрева и необходимости охлаждения. Сейчас уже такие устройства производители серийно не выпускают, чаще всего их делают самостоятельно радиолюбители.

Регулятор, в основе которого лежит работа автотрансформатора, выдаёт на выходе практически идеальную синусоидальную кривую. Но такое устройство обладает большими габаритами и весом, для регулировки нужно будет прилагать немалые усилия.

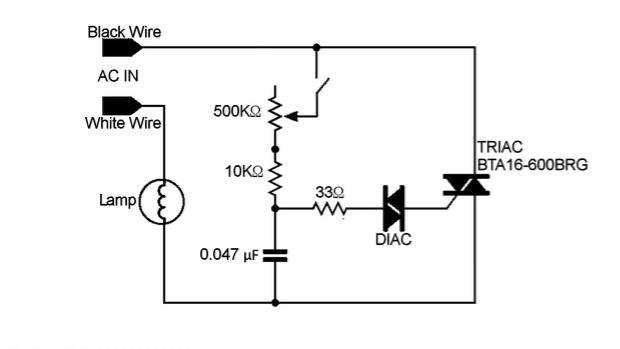

Самыми популярными на данный момент являются диммеры электронные, в основе которых используется работа тиристоров, транзисторов и симисторов. Вот именно их как раз и нельзя использовать с техникой, которая требует синусоидальную форму подачи питания. Такие регуляторы имеют ещё один недостаток, во время работы они создают помехи, которые мешают нормальному функционированию радиоприёмников и других чувствительных приборов. Однако, несмотря на перечисленные недостатки, электронными диммерами пользуются чаще остальных, ввиду их небольшой цены, маленьких размеров и имеющихся дополнительных функций.

В плане исполнения регулятор бывает:

• Модульный. Их устанавливают в электрощиток. Схема подключения диммера такого исполнения работает с лампами накаливания и галогенными через понижающие трансформаторы. Чтобы их удобнее было использовать, диммер имеет выносную кнопку либо клавишный переключатель. Как правило, модульный тип диммера служит для регулирования яркости ламп у входных ворот, пролётов на лестницах либо дворового освещения.
• На шнуре. Можно назвать его мини-устройством, осуществляющим регулировку освещения светильников, которые не подключены сразу в общую электросеть, а включены через розетку и вилку (настольные лампы, бра, торшеры). Этот регулятор работает лишь с лампами накаливания.
• Моноблочный. Внешне он очень похож на обычный выключатель. Работает с разными видами ламп, как правило, это указывается на корпусе. В электрическую цепь устройство устанавливается на разрыв фазы, монтируется данный диммер вместо выключателя.

Зачастую в квартирах находят применение моноблочные варианты. В частных жилах домостроениях удобно устанавливать модульные устройства, когда нужно управлять светом на прилегающей территории.

Стоит отметить, что ещё существуют проходные модели диммеров, они работают по тому же принципу, что и проходные выключатели, то есть регулировку света можно осуществлять в двух мест.

Классификация диммеров

Существуют две разновидности диммеров — моноблочные и модульные. Моноблочные системы выполняются единым блоком и предназначены для установки в коробку в качестве выключателя. Моноблочные диммеры благодаря своим небольшим размерам популярны при установке в тонкие перегородки. Основная сфера применения моноблочных систем — квартиры в многоэтажных домах.

На рынке есть несколько типов моноблочных устройств:

1. С механической регулировкой. Контроль выполняется с помощью поворотного диска. Такие диммеры обладают простой конструкцией и невысокой стоимостью. Вместо поворотного способа управления иногда применяется нажимной вариант.
2. С кнопочным регулятором. Это более технически сложные и функциональные механизмы. Многофункциональность достигается за счет группирования регуляторов, управляемых с пульта дистанционного управления.
3. Сенсорные модели. Представляют собой наиболее продвинутые устройства и самые дорогостоящие. Такие системы хорошо вписываются в окружающий интерьер, особенно оформленный в современном стиле. Команды передаются с помощью инфракрасного сигнала или по радиочастотам.

Модульные системы схожи с автоматическими выключателями. Их ставят в распредкоробках на DIN-рейках. Модульные устройства применяют для освещения лестничных площадок и коридоров. Также модульные системы популярны в частных домах, где нужно освещать прилегающие территории. Управляются модульные светорегуляторы выносной кнопкой или клавишным выключателем.

Мощность диммера — ключевой параметр при его выборе. Совокупная мощность подключенных устройств не должна превышать этот показатель у светорегулятора. В продаже имеются системы, мощность которых находится между 40 ваттами и 1 киловаттом.

По конструктивным особенностям выделяют одинарные, двойные и тройные модификации. В большей части случаев потребители выбирают одинарные диммеры.

Способы управления диммерами

Моноблочные диммеры в свою очередь имеют несколько видов в зависимости от способа управления:

1. Сенсорные. Эти модели считаются наиболее надёжными, в них нет никаких механических элементов, поэтому тут нечему ломаться. Управление осуществляется за счёт прикосновения к экрану диммера.
2. Поворотные. Управление таким диммером происходит за счёт поворотного диска, чтобы отключить освещение, нужно повернуть его в левое крайне положение. Такая модель очень удобна в применении и широко распространена, имеет лишь маленький недостаток – последнюю величину освещённости не получается зафиксировать, включение всегда происходит на минимальную яркость.
3. Клавишные. Такую модель вообще легко спутать с выключателем. Чтобы включить или отключить свет нужно перещелкнуть клавишу, а для регулировки необходимо удерживать её в нажатом положении более 3 секунд. В некоторых моделях имеется две клавиши – одна включает и отключает освещение, вторая его регулирует.
   диммер клавишный
4. Поворотно-нажимные. Суть работы, как и в поворотном диммере, только чтобы включить и отключить свет, поворотную ручку необходимо нажать, а потом уже регулировать яркость путём её поворота.

Требования при установке светорегулятора

При установке светорегулирующего устройства следует обращать внимание на несколько важных обстоятельств:

1. Люминесцентные и энергосберегающие лампы не диммируются стандартным способом. Оба типа лампочек способны работать с диммером, но их эксплуатационные сроки резко уменьшаются. Порой срок жизни лампочки сокращается до 100–150 часов. К тому же, увеличивается риск поломки и самого светорегулятора.
2. Светорегуляторы нуждаются в определенном минимуме нагрузки. Чаще всего ее величина равна 40 ваттам. Уменьшение нагрузки происходит из-за перегорания одной из лампочек, ухудшения контактов, появления мерцаний с частотой в 50 герц. Когда нагрузка упадет ниже минимально допустимой, срабатывает защитная система или прибор приходит в неисправное состояние.
3. Диммеры чувствительны к температурному режиму окружающей среды. При температурах выше 25 градусов возможен перегрев, что чревато поломкой светорегулятора.
4. Не следует превышать максимально разрешенную нагрузку на устройство. При необходимости рекомендуется добавить усилители мощности, с помощью которых возможна коммутация устройств до 1,8 киловатт.
5. Нельзя одновременно подключать емкостные и индуктивные нагрузки. Это чревато поломкой прибора.

Что касается места для установки, специалисты рекомендуют исходить из следующей информации:

1. Не следует устанавливать светорегуляторы в помещениях, где обычно бывает много людей. В многолюдных местах оборудование будет работать с помехами.
2. Необходимо избегать монтажа диммеров в помещениях, где нет постоянного места для установки осветительного оборудования.

Дополнительные функции

Самые первые диммеры имели электромеханическое устройство, и с их помощью можно было осуществлять только регулировку ламп накаливания.

Современные устройства предоставляют потребителю ещё несколько дополнительных функций:

1. Они могут включать и отключать освещение по установленному таймеру.
2. Их можно ставить при обустройстве системы «умный дом», сейчас это очень модно.
3. За счёт того, что можно задать определённое время включения и отключения освещения, диммер позволяет создавать так называемый эффект присутствия. Это очень удобно, если предстоит длительная поездка, и вы оставляете свой дом без присмотра.
4. С помощью диммера можно задавать различные режимы в работе ламп, например, заставить их мигать.
5. С помощью современных светорегуляторов можно управлять освещением акустически, то есть при помощи голосовой команды или хлопка в ладоши.
6. Устройство даёт возможность управлять яркостью света дистанционно.

Разбор схем подключения

Выбор схемы зависит от многих факторов, в том числе от модели диммера, способа подключения – отдельного или с выключателями, количества светорегуляторов или приборов освещения.

Также следует учесть очень важный момент: для ламп накаливания, светодиодных ламп и лент, низковольтных галогенных источников света используются разные приборы.

Тестирование диммера с д/у, подключенного к светодиодной полоске. Ленты на светодиодах успешно используются для подсветки подвесных двух-, трехъярусных конструкций из гипсокартона

Самую элементарную схему подключения диммера можно легко спутать со схемой монтажа выключателя, так как она действительно один в один повторяет ее. Проводку обычно выполняют двух- или трехжильным проводом, в зависимости от системы заземления. В новых домах рекомендуется применять провод с тремя жилами — ВВГнг с сечением 1,5 мм².

От автомата в электрощитке протягивают три жилы: землю – на металлический корпус люстры или светильника, ноль – к лампам, а фазу – к диммеру, на входную клемму

Но зачастую люстра имеет множество рожков, а диммер служит для управления группой отдельно расположенных светильников. В этом случае целесообразно вместо одного устройства установить два, чтобы можно было контролировать уровень освещения двух отдельных групп.

Принципиальное отличие – в количестве проводов нагрузки. К регулятору подается одна общая фаза, а на выходе – два фазных провода, направленных к разным группам светильников. Соответственно, и ноль тоже делится на два

Как происходит подключение, если вместо настройки управления для обычных или энергосберегающих ламп необходимо наладить регулировку светодиодов? Обычно в комплекте с лентами или светильниками вместе с диммером находится переходник с 220 В на 12 В. Это может быть блок питания, который вставляют в розетку.

Оба провода от преобразователя протягивают к диммеру, присоединяют согласно схеме к нужным разъемам, а с выходных клемм подают к одному прибору освещения или нескольким, подключенным параллельно светильникам

В паре с регулятором света часто используют один или несколько проходных выключателей – электросеть с таким комплектом становится более совершенной, с точки зрения удобства эксплуатации. Место выключателя определяется по-разному: он может стоять между щитком и диммером или между диммером и светильником.

Схематика проходных устройств отличается от стандартного прибора, и это нужно учитывать при подключении. Основное внимание уделяется присоединению фазных жил в обоих приборах. Напоследок рассмотрим порядок расположения проводов и клемм при стандартном подключении диммера – все же именно оно является наиболее популярным в быту.

Простейшая схема, которая может служить эталоном подключения стандартного регулятора. Фазная жила подается на вход, а с выхода, соседней клеммы, отходит к светильнику. Перечисленные примеры – только малая часть всевозможных схем для монтажа устройства. Чтобы осуществить безошибочное подключение, необходимо в качестве главного руководства использовать инструкцию производителя.

Простейшая схема

Рассмотрим, как подключить диммер моноблочного типа. Это модель самая распространённая, её чаще других подключают самостоятельно и монтируют вместо выключателя.

Установка диммера в сеть производится точно так же как и выключателя, на разрыв фазы, последовательно с нагрузкой. Особенный момент – нельзя перепутать фазу и ноль. Если вы подключите регулятор неправильно и установите его на разрыв нуля, произойдёт повреждение электронной схемы и выход её из строя.

Поэтому, прежде всего, необходимо определить фазный провод. Алгоритм этих действий будет следующий:

1. Отключите автомат, которым подаётся напряжение на рабочее место. То есть, это может быть вводной автомат на всю квартиру, либо на эту комнату.
2. Проверьте отсутствие напряжения, и демонтируйте выключатель. Снимите клавишу, защитную панель, отсоедините провода от входной и выходной клеммы и вытащите рабочий механизм из подрозетника.
3. У нас освободились два провода, необходимо узнать, где из них фазный, приходящий из распределительной коробки. Включите снова питающий автомат и аккуратно при помощи индикаторной отвёртки прикоснитесь к обоим проводам. Та жила, при соприкосновении с которой загорелось окошко на индикаторе, и есть нужная фаза. Прикоснитесь ко второй жиле, окошко не светится, значит, это – провод, идущий уже от выключателя на осветительный прибор. Осторожно маркером или кусочком изоляционной ленты наметьте нужный фазный провод.
4. Снова отключите питающий автомат для подсоединения диммера. Схема очень простая, на входной контакт диммера подсоедините обнаруженную фазу. К выходному контакту подключите провод, который идёт к нагрузке (светильнику) через распределительную коробку.

Бывают модели диммеров, в которых промаркированы контакты входа и выхода, производите тогда подсоединения согласно разметке:

• «L-in» – так обозначается фаза-вход;
• «L-out» – так обозначается фаза-выход.

Если в вашей модели ничего не подписано, выполняйте подключение произвольно.

От слов – к делу: как подключают диммер

Существуют стандартные схемы подключения диммеров, подходящие для использования в быту. Они представлены ниже:

Так выглядит стандартная и самая простая схема подключения диммера. По ней можно заменить один выключатель на светорегулятор

Схема наглядно демонстрирует подключение проходного диммера. Установить такой можно между ванной и туалетом, например

Диммер с выключателем

Также популярностью пользуется схема немного посложнее, но, безусловно, очень удобная, особенно для применения в спальных комнатах – на разрыв фазы перед диммером устанавливается выключатель. Светорегулятор монтируется около кровати, а переключатель света, как и положено, при входе в комнату. Теперь лёжа в постели есть возможность регулировки светильников, а выходя из комнаты свет можно полностью отключить. Когда вернётесь в спальню и нажмёте на входе выключатель, лампочки загорятся с той же яркостью, с которой горели в момент отключения.

Аналогично проходным выключателям подсоединяются и проходные диммеры, что даёт возможность управления освещением из двух точек. От каждого места установки диммеров в распределительную коробку должно подходить по три провода. На входной контакт первого диммера подаётся фаза из питающей сети. Выходной контакт второго диммера подключается к осветительной нагрузке. А две пары оставшихся проводов соединяются между собой перемычками.

Схема подключения и управления диммером из любой точки

Если хотите что-то подешевле, обратите внимание на диммеры с тремя контактами. Они также могут работать наподобие проходных, но не требуют наличия специальных выключателей. Например отдельные модели у Legrand или Schneider.

Третий контакт у них служит для подключения нефиксированных кнопок, наподобие звонка. Нажали один раз — дали команду на включение диммера. Удержали подольше — началось диммирование.

Электрическая схема подключения здесь выглядит следующим образом.

Схема с двумя проходными выключателями

Эта схема применяется довольно редко. Она востребована для организации контроля за освещением в проходных комнатах и протяженных коридорах. Схема позволяет выполнять включение и выключение света, а также его регулировки с разных концов помещения.

Проходные выключатели ставят в фазовый разрыв. Контакты соединяют проводниками. Диммер входит в цепочку последовательным образом, после одного из выключателей. К первому контакту подходит фаза, идущая затем к лампе накаливания.

Контроль яркости осуществляется диммером. Однако следует иметь в виду, что при выключенном регуляторе проходные выключатели не способны коммутировать лампочки.

Диммирование настольной лампы

Если вам нужно диммировать настольную лампу или лампу ночник, а не потолочный светильник, то всей этой сложной процедуры можно избежать. Достаточно отсоединить и выкинуть заводской шнур питания и подключить на его место специальный диммер на шнуре.

В магазинах и на Али полно таки моделей. Продаются и отдельные коробочки без проводов.

Они понадобятся, если вы не захотите выбрасывать заводской шнур от настольной лампы. Для тех, кто вообще не хочет лезть в такие дебри и заниматься переделкой схем подключения, продаются диммеры в розетку.

Втыкаете эту конструкцию в ближайшую розетку, а уже через нее подключаете вилку настольной лампы. И все прекрасно регулируется.

Монтаж поворотного диммера

Рассмотрим на примере, как правильно подключить диммер поворотный:

1. Начните с разбора. Потяните слегка на себя поворотную ручку и снимите её.
2. Под ней вы увидите кнопку, зафиксированную при помощи прижимной гайки. Открутите эту гайку и снимите лицевую панель.
3. Под панелью находится рабочая часть, выполните подсоединение проводов к контактным выходам согласно рассмотренной выше схеме. Теперь вставьте рабочую часть в подрозетник и закрепите в нём при помощи винтов.
4. Наложите лицевую панель, зафиксируйте гайкой и закрепите сверху поворотный диск. Установленный диммер готов к работе, осталось убедиться в правильности схемы.
5. Поверните против часовой стрелки диск, вы услышите характерный щелчок, который означает, что диммер отключен. Подайте напряжение на комнату, включив питающий автомат. Лампы в светильнике не горят, значит, всё верно, ведь наш регулятор отключен. Теперь начинайте поворачивать диск по часовой стрелке, вы снова услышите щелчок, означающий его включение. После этого напряжение на лампах начнёт плавно увеличиваться, соответственно будет нарастать и яркость освещения.

Диммер к светодиодным лампам подключается точно также, на разрыв фазы. Есть только одно небольшое отличие, провод с его выходного контакта идёт не напрямую к лампам, а сначала на контролёр led лампы.

Как производится монтаж и подключение диммера показано в этом видео:

Как видите, особенных сложностей подключение регуляторов не представляет. Если вы умеете ставить и собирать схему для выключателей, то справитесь и с диммерами.

Подключение светодиодной ленты

Через специальные диммеры можно подключать не только лампочки освещения, но и светодиодную ленту или низковольтные Led светильники.

При подключении диммируемых светодиодных ламп с выносным питанием, имейте в виду, что диммер ставится перед драйвером, а не после него.

А вот на Led лентах, в схеме подключения он идет после блока питания на 12-36В.

Схема для подключения светодиодных ламп

Для светодиодных ламп нельзя использовать тот же диммер, что для галогеновых  и ламп накаливания, рассчитанный на определенный тип нагрузки. Большинство из светодиодных, а также люминесцентных и энергосберегающих ламп не настроены для работы с обычным диммером и быстро выходят из строя. Но, на сегодняшний день в продаже имеются специальные диммеры для работы с таким видом ламп.

Каких-либо кардинальных отличий схемы подключения диммера для светодиодных ламп от схем, которые были описаны выше, нет. Ее особенностью является только то, что светорегулятор устанавливается перед контроллером светодиодной ленты или лампы.

Установка регулятора яркости света Fibaro FGD211 с выключателем

Особенность этой модели в том, что она совместима с системой «умный дом» и управляется с компьютера. Есть устройства, управляющиеся с регулятором, установленным в удобном месте.

Диммеры, которые устанавливаются в монтажную коробку к выключателю тоже ставятся в разрыв фазного провода, но сам процесс их установки немного отличается. Все также снимается выключатель, находим фазу, провод маркируем. Далее берем диммер, соединяем перемычкой (отрезком медного провода в оболочке) клеммы 0 и N. К контактам S1 и Sx подсоединяем отрезки проводов длиной 7-10 см.

К диммеру подключили проводники и поставили перемычку

Следующий шаг — подключение регулятора к проводке. Фазный провод устанавливаем на разъем с буквой L, нулевой — на N. Подключенное устройство заправляем в монтажную коробку (провода подгибаем).

Подключаем регулятор к питанию

Далее провода, установленные ранее в гнезда S1 и Sx, соединяем с клеммами на выключателе (порядок любой).

Подключаем выключатель

Модульные диммеры — схема подключения

Помимо комнатных моделей, есть и модульные экземпляры. Они монтируются на дин рейку в электрощиток.

Через них можно управлять освещением в подъезде, лестничной клетке или на улице. С ними в комплекте идет выносная кнопка или выключатель в виде клавиши. Ее нажатием и удерживанием, происходит регулировка яркости.

На такой диммер уже заводится фаза-ноль, а управляющая кнопка подключается отдельным проводом от него же. Схемы здесь выглядят вот так:

На модульном диммере Hager EVN, порядок подключения следующий. На контакты L и N подается соответственно фаза и ноль.

Выход на лампочку снимается с контакта №4.

Через контакт №3 подается сигнал управления от подключенных клавиш.

А если вы вообще не хотите никаких диммеров и выключателей на стене, но в то же время желаете иметь возможность регулировки яркости освещения? И в этом случае есть выход.

Воспользуйтесь диммером, устанавливаемым непосредственно в монтажную коробку.

Управляется он как с кнопок, так и с пульта.

Заказать себе такой можно здесь. Пульт на него отсюда. А хороший видеообзор на данный девайс посмотреть ниже.

Советы по выбору и использованию

Часто диммер приобретают, чтобы значительно уменьшить плату за электроэнергию. Следует понимать, что большой экономии не получиться, но на 15-17% сократить расходы все же удастся. При выборе модели уделите внимание дизайну. Производители предлагают различные коллекции, отличающиеся не только техническими характеристиками, но и внешним оформлением – цветом, формой, размерами декоративной панели

Помните, что механизмы регуляторов чутко реагируют на любое превышение температурного режима в квартире, обычно он ограничен значением от +27 до -28 °C. Для нормального функционирования прибора необходима минимальная нагрузка в 40 Вт, иначе рабочий механизм быстро выйдет из строя.

Если стараться подключить диммер к приборам освещения, не перечисленным в руководстве, он работать не будет. Мощность устройства обязательно должна соответствовать суммарной мощности ламп.

Пошаговая инструкция по замене

Перед работой нужно отключить электроснабжение. Заменить выключатель на диммер можно самостоятельно. Нужно следовать инструкции по замене – отключить освещение, демонтировать выключатель и установить регулятор. Прежде чем выполнять любые электромонтажные работы, следует перекрыть подачу напряжения в комнату. Для этого нужно отключить электричество в щитке на площадке или внутри квартиры.

В первую очередь следует снять декоративную панель с выключателя. Затем вытаскивается внутренний механизм, подключенный к проводам. Последний шаг – отсоединение проводников. Жилы нужно аккуратно вытащить из клемм, сохранив их в целостности.

При исправности проводов выполнять подготовительные процедуры не нужно. Следует изучить инструкцию подключения диммера, в которой прописаны основные требования и схема соединения жил. После нужно подать питание и проверить работоспособность регулятора. При правильном подсоединении яркость будет плавно нарастать и уменьшаться.

Диммер – это удобное приспособление для регулирования яркости освещения. Он может использоваться как вместо классического выключателя света, так и вместе с ним. Имея базовые навыки электротехники, можно самостоятельно подключить регулятор света к лампочке. Для этого нужно соблюдать правильность подсоединения проводников и технику безопасности.

Установочные работы

На самом деле технология установки диммера не отличается от монтажа обыкновенного выключателя света. Если у Вас уже есть готовая штроба, к которой подведены провода от распределительной коробки и светильника, самостоятельно подключить диммер можно следующим образом:

1. Отключаем электроэнергию в квартире.
2. Устанавливаем монтажную коробку в углубление.
3. Закрепляем жилы в соответствующих клеммах корпуса.
4. Помещаем корпус в штробу.
5. Откручиваем боковые винтики, чтобы прижимные лапки расперлись в стенках монтажной коробки.
6. Крепим декоративную рамку, закручиваем гайку и накручиваем колесико — конструкция собрана.
7. Включаем электроэнергию и проверяем правильность электромонтажных работ.

Вот по такой технологии производится подключение диммера и установка своими руками. Как Вы видите, ничего сложного в данном мероприятии нет, главное правильно выбрать тип ламп и модель устройства! С монтажом запросто справятся даже чайники в электрике, но если возникли какие-то трудности, лучше просмотреть видео инструкцию, предоставленную ниже.

Инструкция по правильной замене клавишного выключателя на светорегулятор

Наглядный видео урок по подсоединению проводов



Источники

• https://YaElectrik.ru/elektroprovodka/kak-podklyuchit-dimmer
• https://220.guru/electroprovodka/rozetki-vyklyuchateli/s-regulyatorom-yarkosti.html
• https://sovet-ingenera.com/elektrika/rozetk-vykl/kak-podklyuchit-dimmer.html
• https://stroimdom44.ru/novaya-era-dimmery-vytesnyayut-obychnye-vyklyuchateli/
• https://svetosmotr.ru/kak-pravilno-podklyuchit-dimmer-3-populyarnye-shemy-2/
• https://stroypomochnik.ru/podklyuchenie-dimmera-instruktsiya-i-sovety/
• https://stroychik.ru/elektrika/podklyuchenie-dimmera
• https://StrojDvor.ru/elektrosnabzhenie/kak-podklucit-dimmer-vmesto-vyklucatela/
• https://samelectrik.ru/kak-podklyuchit-dimmer-sovety-po-ustanovke-svoimi-rukami.html
• https://v-teplo.ru/sxema-podklyucheniya-dimmera.html

Схема подключения диммера

Как подключить выключатель с регулятором яркости

Диммер — что это, принцип действия светорегулятора, преимущества и недостатки, область применения, схема подключения устройства

Схема подключения люстры

Диммер: Виды, подключение и принцип работы

Установка диммера

Диммер: разновидности и установка своими руками

Оглавление публикации:
Диммер: разновидности и их особенности
Установка диммера: как заменить клавишный выключатель на регулирующее устройство

Что такое диммер, современному человеку объяснять долго не придется – это устройство, предназначенное для отключения и плавной регулировки света. Другое дело – разновидности этих устройств, с ними знакомы не все, и здесь могут возникнуть некоторые недопонимания. В этой статье вместе с сайтом stroisovety.org мы подробно изучим такое устройство, как диммер – разберемся с его разновидностями, тонкостями установки и рассмотрим возможность самостоятельного изготовления данного устройства.

Что такое диммер

Диммер: разновидности и их особенности

Современный выключатель диммер можно классифицировать по двум признакам: по типу управления и виду ламп, с которыми они могут работать. Начнем по порядку и для начала разберемся с тонкостями управления данными устройствами. В этом отношении все диммеры можно разделить на модульные, устанавливаемые в монтажную коробку и моноблочные.

1. Модульные диммеры – их установка производится в распределительном щитке. Управление освещением осуществляется с помощью выносной кнопки или специального клавишного выключателя. Обычным нажатием производится включение и выключение осветительных приборов, а регулировка яркости света производится после длительного (пятисекундного) нажатия клавиши вверх или вниз. В жилых помещениях такие устройства обычно не используются – они больше подходят для установки в подъездах и на лестничных клетках.
2. Выключатель с диммером, устанавливаемый в монтажную коробку. Это довольно небольшое устройство, способное уютно разместиться в обычном подрозетнике или распределительной коробке – их управление, как и в предыдущем случае, осуществляется с помощью выносной кнопки или клавишного выключателя.
   Диммер с пультом ДУ фото

3. Моноблочные диммеры – именно это устройство знакомо многим людям. Его в большинстве случаев устанавливают вместо обычного выключателя. Это самый распространенный в быту диммер, который благодаря своей востребованности имеет массу подвидов. По способу управления их можно разделить на такие виды.
   • Поворотно-нажимные. Включение света осуществляется после нажатия на ручку, а регулирование освещенности путем ее вращения в одну или другую сторону.
   • Поворотные. И включение, и выключение освещения производится путем поворота ручки – щелчок в крайнем левом положении включает и выключает свет, а дальнейшее вращение ручки по часовой стрелке увеличивает освещенность.
   • Клавишные. Внешне такой диммер похож на двойной выключатель. Левая клавиша отвечает за включение и выключение освещения, а правая за регулировку его интенсивности.
   • Сенсорные. В некотором роде они похожи на клавишные, только вместо кнопок оборудованы сенсорами. С левой стороны находятся сенсоры включения и выключения, а с правой – сенсоры регулировки. Этот электронный диммер имеет один нюанс – регулировка освещенности осуществляется ступенчато, т.е. в шесть или семь фиксированных положений. Но, несмотря на это, переключение производится достаточно плавно.
   • Диммеры с пультом ДУ. Если речь идет у дистанционном регулировании освещенности, то в большинстве случаев имеется в виду комбинированная модель диммера – регулировка, как, в общем-то, и включение света, может выполняться как с пульта ДУ, так и вручную.

Сенсорный диммер фото

Теперь можно смело переходить к изучению разновидностей диммеров в зависимости от типа осветительных приборов. Как ни странно, но практически для каждого типа ламп существует свой вид диммеров. Объясняется это особенностями и разнообразием современных ламп.

1. Диммер для ламп накаливания и их галогенных сородичей, работающих от напряжения 220V. Это самые простые устройства, работающие по принципу изменения напряжения в большую или меньшую сторону. Проблем с такой регулировкой не возникает, за исключением одного нюанса – с понижением подаваемого на лампу напряжения изменяется спектр свечения лампы. Мало кому нравится красноватый свет, характерный для слабого накала спирали.
2. Диммер для низковольтных галогенных ламп. Вся проблема регулирования яркости 12 и 24 вольтовых ламп заключается в наличии в сети электропитания понижающего трансформатора. Если в цепи установлен обмоточный трансформатор, то использовать необходимо диммер с маркировкой «RL», а если речь идет об электронной системе понижения напряжения, то нужен диммер с маркировкой «C». В идеале нужно приобрести диммер со встроенным понижающим трансформатором.

   Выключатель с диммером фото

3. Диммер для энергосберегающих ламп и обычных люминесцентных. Это самый проблемный тип ламп – диммировать обычные люминесцентные лампы со стартером вообще невозможно. Если хотите получить возможность регулировать люминесцентные лампы, в том числе и энергосберегающие лампы, то их нужно оснастить электронным пускателем типа ЭПРА.
4. Диммер для светодиодных ламп. Это особый вид устройств, принцип работы которых основан не на изменении подаваемого на лампу напряжения, а на изменении длительности импульса частоты тока. Мерцать от этого они не станут, так как рабочая частота электрического тока для светодиодных ламп находится в пределах 300кГц.

Ну вот, с разновидностями и особенностями различных устройств для регулирования освещенности разобрались, теперь пора заняться их установкой.

Клавишный диммер фото

Установка диммера: как заменить клавишный выключатель на регулирующее устройство

Вне зависимости от типа устройства для регулирования освещенности, подключение диммера в цепь системы освещения выполняется практически одинаково. На приборе имеется от двух до четырех клемм, назначение которых можно прочитать по специальной маркировке. В некоторых их видах имеются две клеммы – это моноблочные диммеры, к которым подключается исключительно разорванная фаза цепи освещения. А в некоторых четыре клеммы – в две из них подсоединяется, опять же, разорванная фаза осветительной цепи, а в две другие выносная кнопка управления. В принципе, ничего сложного здесь нет – если представлять замену обычного выключателя диммером, то по пунктам этот процесс будет выглядеть следующим образом.

• Снимаем выключатель и отсоединяем его от электрической проводки.
• Берем диммер и изучаем маркировку его клемм – как правило, на них указываются стрелки, обозначающие приходящую и исходящую фазу.
• Выбираем из двух проводов бывшего выключателя приходящую фазу – при прикосновении к ней тестер будет светиться.
• Подключаем ее к соответствующей клемме диммера, а второй провод к другому контакту.
• Вставляем диммер в коробочку и крепим его там с помощью усиков или саморезов.

Это все, что касается вопроса, как подключить диммер, как видите, сложного нет ничего.

Как подключить диммер своими руками фото

В заключение несколько слов о том, как изготовить простой диммер своими руками. В интернете можно найти достаточно много электрических схем, собрать которые не составит никакого труда. Каждая из них рассчитана для определенного типа ламп. Но суть не в этом, когда-то в детстве мы баловались такими устройствами и регулировали яркость елочных гирлянд – для этого мы использовали обыкновенное переменное сопротивление, рассчитанное на использование в схемах, работающих от 220V. Одного такого устройства вполне хватало, чтобы осуществлять плавную регулировку светового потока. Главное – правильно подобрать переменный резистор, и можно сказать, что диммер готов. Останется только встроить его в корпус современного выключателя. С современными лампами такой номер не пройдет – придется паять специальную схему.

Автор статьи Александр Куликов

Руководство по диммеру «Сделай сам»: как установить, заменить и подключить диммер

Освещение является неотъемлемой частью обустройства и декора дома. А наличие диммера в вашем доме делает его еще более классным. Освещение позволяет вам оценить визуальные эффекты комнаты и добавить к комфорту и стилю. Просто бывают моменты, когда выключение света становится опцией. Если вы ищете руководство по диммеру своими руками, я сделал именно это.

Установка, замена и подключение регулятора освещенности в вашем доме — это простой процесс, который вы можете сделать сами за очень короткое время. Перед началом обязательно отключите электричество. Затем отключите переключатель, который вы хотите заменить диммером, установите диммер и закрепите настенную панель.

Диммер поможет вам преобразить ярко освещенную комнату и сделать ее обитаемой на определенный момент. Домовладельцы используют диммеры для уменьшения яркости лампочек, люстр и других источников света в доме. Диммеры не только делают комнату более привлекательной, но и помогают экономить электроэнергию. Вы можете установить диммеры самостоятельно, не нужно вызывать профессиональную помощь.

Когда вы приглушаете свет, одна из вещей, которая меняется, — это уют. Это делает комнату более захватывающей и расслабляющей для проживания. Это может пригодиться, когда вы хотите уменьшить блики в своей комнате после того, как встали с постели.

Но это еще не все, что нужно знать о диммерах. Узнайте, как установить, заменить и подключить диммер. Это подробное руководство «Сделай сам» шаг за шагом проведет вас через весь процесс.

Процесс установки диммера

Давайте кратко рассмотрим, как установить диммер в вашем доме:

1. Выключите питание

Прежде чем чинить диммер. Как только вы это сделаете, возьмите отвертку и используйте ее, чтобы отвинтить настенную пластину.

В большинстве случаев эти коробки можно найти как часть настенной коробки.

2. Отсоедините старый диммер или выключатель

После этого аккуратно отодвиньте старый диммер от стены, стараясь не повредить проводку. Если вам попадется много белых проводов, вы можете оставить их на месте. Они не причинят вреда.

Для трехпозиционного переключателя вы заметите, что вы будете подключать один из отдельных проводов к винту другого цвета, часто с меткой «общий». Даже если на нем нет этикетки, производитель гарантирует, что он отличается от других. Кроме того, обратите внимание, что этот «общий» провод отличается от того, который подключен к зеленому свободному проводу (зеленый — это провод под напряжением). Чтобы облегчить идентификацию, можно пометить этот общий провод с помощью изоленты.

Затем полностью отключите старый диммер. Убедитесь, что вы отсоединили все его провода, винты и гайки.

3. Подключить новый диммер

На следующем этапе необходимо выполнить ряд шагов.

Для однополюсного диммера:

1. Сначала отрежьте концы проводов, которые кажутся перекрученными или согнутыми. Дополнительно устраните часть кожуха провода на концах для лучшего соединения.

2. Начните с провода заземления диммера и подключите его к медному проводу в коробке. Как только вы соедините его, вы можете дополнительно скрутить провода в точке соединения для лучшего закрепления.

3. Подсоедините провода диммера к проводам нашего дома. Лучший способ обеспечить прочное соединение — соединить провода плоскогубцами. Возьмите провода за концы и скрутите плоскогубцами.

4. Большинство диммеров имеют стандартные черные кабели. Что касается домашних проводов, некоторые из них могут быть темными, в то время как другие имеют оттенки красного и белого. Убедитесь, что вы правильно подключили каждый конец кабеля к проводке дома. Убедитесь, что ни один провод не оставлен оголенным или неподключенным. Если вы это сделаете, это может стать рецептом катастрофы.

Для трехполосного диммера:

1. Выпрямите все согнутые провода, прежде чем начинать подключение. Кроме того, снимите часть кожуха, чтобы открыть большую площадь поверхности соединительного провода.

2. Открыв все кабели, подсоедините черный провод триммера к одному из проводов в ящике для инструментов. Используйте гайку соединителя проводов или скрутите провода вместе, чтобы сформировать идеальный и прочный «узел».

3. Возьмите черный провод диммера и подключите его к общему проводу. Если вы изначально пометили свой общий провод изолентой, вы можете приступить к удалению бирки.

4. Теперь вы можете подключить оставшиеся провода к проводам в настенной коробке.

5. После выполнения всех подключений пришло время установить диммер на стену. Для этого используйте винты, предоставленные при покупке.

4. Закрепите настенную пластину

После завершения монтажа диммера вам потребуется заменить настенную пластину. Как и другие процессы, это простая задача, не требующая особых навыков для маневрирования.

Во-первых, аккуратно уложите все провода в розетку. Не прилагайте больших усилий и не прилагайте чрезмерных усилий при их укладке. Это нужно для того, чтобы они не отсоединились во время или после того, как вы закончите укладывать эти провода.

После укладки проводов затяните винты, убедившись, что каждый провод надежно закреплен в распределительной коробке. У некоторых диммеров есть съемные ручки, поэтому, если они есть у вас, вы можете снять ручку, прежде чем прикреплять настенную панель.

Другие диммеры будут иметь свои настенные панели. Итак, в этом случае убедитесь, что вы затянули крепежные винты, чтобы прочно удерживать пластину.

Если вы внимательно будете следовать этим процедурам и не сделаете ошибок, ваш диммер будет готов к испытанию.

Чтобы проверить, проверьте свою работу и убедитесь, что все на месте, прежде чем снова включить свет. Теперь вы можете проверить свои диммеры, чтобы убедиться, что они работают правильно.

Можете ли вы установить диммер самостоятельно?

Вы можете самостоятельно установить диммер для лампочек и люстры. Однако задача будет проще, если вы знакомы с электрическими системами. Тем не менее, даже если вы можете это сделать, вы можете нанять лицензированного электрика. И это лучший вариант, если вам неудобно это делать.

Если вы хотите как можно скорее позаботиться о своем диммере, возможно, вы захотите заняться его установкой самостоятельно. Ниже приведены некоторые основные вопросы, которые следует рассмотреть перед началом установки.

Убедитесь, что электричество отключено

Как бы банально и просто это ни звучало, вы были бы удивлены, узнав, сколько людей совершают эту ошибку. Важно, чтобы вы всегда помнили, что электричество опасно. Таким образом, вы всегда должны убедиться, что вы выключили его, прежде чем выполнять какие-либо электрические работы.

Также важно отметить, что вам не нужно отключать всю электрическую систему в вашем доме. Отключите питание переключателя, с которым собираетесь работать. Это значительно снизит вероятность любой аварии, связанной с электричеством. После того, как вы отключили питание, вы можете безопасно снять накладку переключателя, отвинтив ее.

Чтобы быть в безопасности, я использую тестер или детектор напряжения для проверки проводов внутри переключателя всякий раз, когда я работаю с чем-то электрическим. Это должно подтвердить, что в них не работает энергия, когда мне это нужно. Ты никогда не узнаешь!

Установка диммера не представляет сложности

Процесс установки диммера не является сложной задачей, особенно если вы заменяете однополюсный диммер. Будет еще проще, если вы меняете только диммер.

Вам необходимо приобрести новый переключатель, который отключает соединительные провода от вашего старого контроллера для замены. Затем приступайте к подключению нового контроллера диммера.

Однако в некоторых домах вам может быть сложно установить диммеры. Я как-то осматривал дом, построенный до начала 90 с, и мне нужно было сказать домовладельцу, что оборудование и электрические системы не будут работать в их пользу, если они захотят установить диммер.

Вы можете обнаружить, что размер вашей распределительной коробки не соответствует размеру дополнительного гаджета. Так что, если это так, вам не нужно бороться с недостаточным переключателем пространства. Посетите магазин товаров для дома и купите большую коробку.

После этих двух соображений вы будете готовы приступить к самостоятельной установке диммера. Некоторые из основных инструментов, которые вы будете использовать в работе, включают пару плоскогубцев, тестер напряжения, инструменты для зачистки проводов, острогубцы и шлицевую отвертку.

Как настроить яркость света?

Настройте яркость освещения, просто установив диммер. Большинство лампочек, которые мы используем сегодня, прекрасно работают со стандартными диммерами.

Сюда входят светильники с лампами накаливания и галогенными лампами.

Единственное, что вам нужно сделать, это определить, потребляет ли ваша лампочка или светильник низкое или высокое напряжение. В любом случае всегда найдется диммер, который отлично справится с этой задачей.

Допустим, у вас есть рельсовые светильники и лампы накаливания. Вам понадобится диммер сетевого напряжения, чтобы он работал идеально. Это связано с тем, что выключатели сетевого напряжения не смогут работать с приборами с низкими требованиями к напряжению.

Кроме того, можно затемнить все осветительные приборы, имеющие стандартные напряжения. Таким образом, создайте настроение своей гостиной или столовой, используя эти диммеры, установив их в свои люстры.

Кроме того, эти диммеры могут пригодиться вам, если вам нужно специальное место для учебы, отдыха или даже одевания.

Как выбрать лучший диммер для дома

Прежде чем приступить к делу, первым шагом при установке диммера является выбор наилучшего диммера, соответствующего вашим требованиям. Ищите диммер, который будет производить именно то количество света, которое вам нужно. Они бывают разных типов и цветов.

Перед выбором диммера необходимо учитывать следующее:

Номинал лампы

Номинальная мощность каждого диммера зависит от конкретного типа лампочки. Когда вы используете диммер, который не подходит к нашей лампочке, вы можете получить мерцающий свет. Или, что еще хуже, диммер вообще не работает.

Например, если вам нужен диммер для светодиодной лампочки, вы должны убедиться, что вы получаете соответствующий светодиодный диммер. Несмотря на то, что КЛЛ-переключатели могут работать в светодиодной лампе, использовать их не рекомендуется.

Количество выключателей

Также рассмотрите количество выключателей, которые вы хотите установить в доме. Диммеры имеют две основные конфигурации подключения: трехполосные диммеры и однополюсные диммеры.

Для однополюсных диммеров можно управлять освещением с одного выключателя. С другой стороны, с трехпозиционными диммерами вы можете управлять им с помощью двух переключателей. Это означает, что диммер, который вы покупаете, будет зависеть от количества переключателей, которыми вы хотите управлять лампочкой.

Количество ламп для диммера

Сколько ламп вы хотите подключить к вашему диммеру? Независимо от числа, вы должны добавить их мощность и сравнить значение с рейтингом диммера. Это гарантирует, что вы получите правильный, чтобы удовлетворить все ваши требования к мощности.

Как я буду управлять диммируемым освещением?

Установите диммер для управления диммером. Существуют различные способы настройки диммера. Например, вы можете приглушить весь свет с помощью одной кнопки. Другие позволят вам иметь больше точек управления, чтобы приглушить свет из одной точки и контролировать мощность, поступающую из разных точек.

Некоторые диммеры имеют ручки, а другие — ползунковые переключатели. Вы используете эти детали, чтобы регулировать и контролировать интенсивность света, излучаемого лампочками.

Вы также можете установить в доме несколько диммеров, чтобы обеспечить регулировку яркости в разных местах. Некоторые люди также любят включать подсветку ступеней с разных точек. Это может быть наверху или внизу. При таком раскладе нужно поставить штатные выключатели из этих точек. Если вы все еще хотите приглушить свет в каждой точке, лучше всего найти диммеры, которые позволяют настроить несколько мест.

Некоторые диммеры имеют специальные функции, позволяющие выполнять дополнительные функции. К ним относятся модернизированные с сенсорным экраном, откуда вы можете контролировать всю яркость. Благодаря программам модернизации и передовым технологиям использование этих диммеров стало проще.

Все, что вам нужно сделать, это выбрать уровень яркости, который вы хотите, и бум, все переключается в соответствии с вашими предпочтениями. Не удивляйтесь, если вместо привычных ручек и ползунковых переключателей у диммеров есть пульт.

Какими бы простыми ни были все эти звуки, вам все равно может быть сложно установить диммер и управлять им. Если это произойдет с вами, нет ничего плохого в том, чтобы обратиться за помощью. Многие лицензированные и опытные электрики выполнят работу за вас в течение нескольких минут. Все, что вам нужно сделать, это найти тот, который соответствует вашим потребностям и бюджету.

Можно ли диммировать любой свет?

https://www. youtube.com/watch?v=TzX9IeW3BHoВидео не может быть загружено, так как отключен JavaScript: попытка затемнить лампочку без регулировки яркости (https://www.youtube.com/watch?v =TzX9IeW3BHo)

Не все источники света можно приглушать или регулировать с помощью диммера. Поэтому, если вы хотите установить диммер в своем доме, сначала проверьте свою лампочку и убедитесь, что она регулируется. Любая лампочка, которую вы не можете приглушить, не будет гореть в цепи с регулируемой яркостью.

Это важный шаг, который необходимо учитывать еще до начала установки. Вам не нужна ситуация, когда вы прошли все процессы и этапы установки, чтобы потом узнать, что ваша лампа не диммируется.

Почему мои диммируемые огни не тускнеют?

https://www.youtube.com/watch?v=iobvvz8HatUВидео не может быть загружено, так как JavaScript отключен: ЗАТУМАНИЕ СВЕТОДИОДНЫХ ЛАМП – Как добиться затемнения без мерцания | Моменты с лампочкой с Элеонор Белл (https://www.youtube. com/watch?v=iobvvz8HatU)

Несколько причин могут привести к тому, что ваш диммируемый свет не будет тускнеть. Вот некоторые из них:

1. Переосвещение

Переосвещение является основной причиной того, что свет не тускнеет. Производители проектируют каждый диммер так, чтобы он выдерживал определенную максимальную электрическую нагрузку, в основном измеряемую в ваттах.

Поэтому, если у вас не получается приглушить свет, убедитесь, что общая мощность лампочек, подключенных к функциям, не превышает максимальную мощность, которую может выдержать диммер.

2. Скачки напряжения

Диммер — это электронное устройство, и скачки напряжения могут повлиять на его проводку. Это означает, что эти скачки напряжения могут привести к повреждению вашего диммера. В результате они работают не так, как должны.

3. Отключения

Это еще одна распространенная причина, по которой ваш диммер может не регулировать яркость света. Проблема может заключаться в проводных соединениях между проводами диммера и вашими домашними проводами.

4. Использование неправильных лампочек

Это само собой разумеется. Если вы используете лампочку, которая не диммируется, она не будет работать.

Заключение

Диммеры — полезные гаджеты, которые могут изменить внешний вид и ощущение вашего дома. Помимо снижения энергопотребления, они могут помочь создать атмосферу, регулируя уровень и интенсивность света.

Если у вас дома нет диммера, самое время установить его дома. Следуйте руководству по диммеру «Сделай сам», чтобы помочь вам установить диммеры в вашем доме.

Источники

• Узнайте о светодиодном освещении
• Что такое диммеры и какие типы ламп можно регулировать?

Как установить диммер

Как установить диммер | Стратег

Каждый продукт независимо отбирается (одержимыми) редакторами. Вещи, которые вы покупаете по нашим ссылкам, могут приносить нам комиссию.

9 товаров в этой статье

9 товара в этой статье

Фото: Getty Images / Lambert

Когда мы разговаривали с дизайнерами и обладателями отличного вкуса для нашей истории о 31 улучшении дома с низким подъемом менее чем за 100 долларов, Барбара Шмидт, креативный директор Studio Bstyle, была большим сторонником диммера. . По ее словам, это обеспечивает «мгновенную изысканность». «Освещение — это великолепный спецэффект, который меняет все в комнате». И легко установить самостоятельно. Даже новичок может рассчитывать на установку диммера менее чем за 30 минут — без поездок в отделение неотложной помощи. Вот наше руководство по инструментам, которые вам понадобятся, что вам нужно знать, параметрам диммера и тому, как установить новый переключатель.

Набор из 7 магнитных отверток Channellock

40 долларов США

com/strategist/_components/clay-paragraph/instances/ck253275x004k3h621v3jpp4b@published» data-word-count=»67″> Вам понадобится отвертка с плоской головкой для винтов, которыми декоративная пластина крепится к стене, и отвертка с крестообразным шлицем для винтов, которыми переключатель крепится к электрической коробке. Этот солидный набор из семи предметов включает в себя несколько размеров отверток обоих типов. Они магнитные, что вы оцените, увидев крошечный размер винтов в пластиковой настенной пластине, и сделаны в США.

40 долларов на Амазонке

Купить

40 долларов на Амазонке

Купить

Отвертка Channellock 6-в-1

$9 сейчас Скидка 11%

$8

Если вы хотите сэкономить немного денег и сэкономить место в ящике для инструментов, приобретите базу отвертки со сменными наконечниками. Он не такой прочный, как цельная отвертка, но вам не нужно об этом беспокоиться, пока вы не начнете собирать мебель для террасы.

$8 на Амазонке

Купить

$8 на Амазонке

Купить

Бесконтактный датчик напряжения Sperry

24 $

Тестер напряжения Sperry компактен, легок и прост в использовании. Просто нажмите кнопку и удерживайте ее против того, что, как вы беспокоитесь, может получить питание. Если он загорится, вернитесь к автомату защиты и повторите попытку.

$24 на Амазонке

Купить

$24 на Амазонке

Купить

Прежде чем вы начнете покупать диммер, проведите небольшое исследование. Идите в комнату со светом, который вы хотите приглушить. Если только один выключатель управляет светом, вам нужен стандартный однополюсный диммер. Если два выключателя управляют одним и тем же светом (скажем, один наверху лестницы и один внизу), это требует трехпозиционного устройства. Затем взгляните на тип лампочки, которой будет управлять выключатель. Лампы накаливания и галогенные лампы работают с большинством диммеров, но если вы перешли на более экологичные люминесцентные или светодиодные лампы, они могут мигать или гудеть — и вообще сводить вас с ума — если вы купите неправильный переключатель. (Особенно, если они специально не помечены как диммируемые лампы.) Упаковка диммера подтвердит, что он работает с имеющимися у вас лампочками.

Универсальный диммер с перламутровыми кнопками

37 $

$37 на Амазонке

Купить

$37 на Амазонке

Купить

Старинная латунная настенная пластина переключателя

12 долларов

$12 на Амазонке

Купить

$12 на Амазонке

Купить

com/strategist/_components/clay-paragraph/instances/ck253chiy00hf3h628p0i7zp6@published» data-word-count=»28″> Шмидту нравится этот однополюсный кнопочный переключатель с перламутровой отделкой для домов в винтажном стиле, и он рекомендует сочетать его с латунной крышкой традиционного вида. Работает с большинством типов ламп.

Диммерный переключатель Lutron Maestro

42 долл. США сейчас скидка 24%

32 долл. США

Этот более современный вариант подходит для установки с одним или тремя полюсами и доступен в 25 различных цветах, если вы хотите подобрать его к краске или обоям.

$32 на Амазонке

Купить

$32 на Амазонке

Купить

Лутрон Скайларк Диммер

$26 сейчас скидка 8%

24 $

com/strategist/_components/clay-paragraph/instances/ck26c54bc001v3h62okymycki@published» data-word-count=»11″> Этот простой ползунковый регулятор подходит для большинства типов ламп и настроек.

$24 на Амазонке

Купить

$24 на Амазонке

Купить

Интеллектуальный диммер Lumary Wi-Fi

37 $

Если вы из тех людей, которые хотят приглушать свет своим голосом, этот универсальный переключатель работает с Amazon Alexa и Google Home (или вашим пальцем). Вы можете снизить цену до 21 доллара, если купите упаковку из двух штук и воспользуетесь мгновенным купоном со скидкой 10 процентов.

$37 на Амазонке

Купить

$37 на Амазонке

Купить

Универсальный диммер Legrand Adorne Touch Tru-Universal

131 $

com/strategist/_components/clay-paragraph/instances/ck26g99ua002d3h62jgpsnbsc@published» data-word-count=»16″> Эти гладкие сенсорные панели активируются простым нажатием. Они работают с большинством ламп и установок.

$131 на Амазонке

Купить

$131 на Амазонке

Купить

Когда у вас есть выключатель и вы готовы к работе, первым шагом будет отключение питания от источника света. Подойдите к электрощиту и включите выключатель, соответствующий комнате, в которой вы работаете. Проверьте выключатель света, чтобы убедиться, что свет больше не горит, затем дважды проверьте розетку с помощью тестера напряжения.

Вы готовы к установке коммутатора. Вот как:

Отверстия под винты, которые удерживают переключатели на месте, имеют продолговатую форму, что позволяет вносить небольшие коррективы, чтобы правильно их выровнять.

Шаг 1: Большинство выключателей закрыты пластиковыми декоративными накладками. Используйте отвертку с плоской головкой, чтобы удалить винты, удерживающие его на месте. Когда вы поднимите пластину, вы увидите два винта, удерживающих сам переключатель на электрической коробке. Удалите их с помощью крестообразной отвертки.

Шаг 2. Провода, которые крепятся к выключателю, толстые и с трудом двигаются. Аккуратно растяните их, потянув переключатель от стены, давая себе немного места для работы. В большинстве случаев провода подключаются к переключателю одним из двух способов: они могут удерживаться винтами по бокам переключателя или скручиваться с концами проводов, выходящих из переключателя, и закрепляться колпачками для проводов (маленькими пластиковые конусы, удерживающие и защищающие провода).

Для этого типа переключателя ослабьте винты сбоку переключателя, затем вытащите провода.

Шаг 3: Здесь важно, какой у вас переключатель. Если это однополюсный выключатель, из стены выходят три провода (обычно красный, черный и зеленый). Вы можете отделить провода от старого переключателя — либо ослабив винты на старом переключателе, либо отвинтив колпачки проводов — и перейти к следующему шагу.

Если у вас есть трехпозиционный переключатель, у вас будет четыре провода (обычно красный, черный, зеленый и полосатый, но не беспокойтесь, если у вас они разные). Найдите провод, который подключен к черному винту на старом переключателе. Это горячий провод, который несет электричество к выключателю. Отметьте его кусочком скотча, затем отсоедините провода.

Шаг 4: Пришло время подключить провода от нового выключателя к проводам в стене.

ОДНОПОЛЮСНЫЙ ВЫКЛЮЧАТЕЛЬ: В этом видео показан процесс. (Вы можете игнорировать часть об отрезании концов проводов. Если вам нужно выпрямить их, просто сделайте это с помощью плоскогубцев.) Подсоедините зеленый провод от выключателя к зеленому проводу в стене. Ваш диммер, вероятно, будет использовать для этого проволочный колпачок. (Если видно менее полудюйма оголенного провода, обнажите больше, используя инструмент для зачистки проводов.) Выровняйте оголенные части обоих проводов, наденьте на них колпачок, затем закрутите, пока колпачок не затянется. Аккуратно потяните за каждый провод, чтобы убедиться, что они не выпадают, затем обмотайте их парой петель изоленты. Подсоедините два других провода. Неважно, что с чем связано.

ТРЕХКОМПОНЕНТНЫЙ ПЕРЕКЛЮЧАТЕЛЬ: Эта часть видео посвящена трехпозиционному переключателю. Сначала подключите зеленые провода. Затем соедините два красных провода от нового выключателя с двумя проводами, которые вы не пометили лентой. (Неважно, что к чему подключается.) Наконец, соедините черный провод от выключателя с проводом, который вы пометили лентой.

Шаг 5: Пропустите все провода обратно в отверстие, а затем вставьте переключатель вслед за ними. Это может раздражать, так как провода толстые и в коробке мало места; поэтому, если вам нужно, аккуратно вставьте провода с помощью отвертки.

Шаг 6: Вкрутите выключатель обратно в электрическую коробку.

Шаг 7. Установите пластину на место и закрутите винты. Если переключатель не совпадает с пластиной, просто снимите пластину, ослабьте винты на переключателе, затем немного сдвиньте переключатель в любую сторону. , затяните винты и повторите попытку.

Шаг 8: Снова включите питание.

получить информационный бюллетень стратега

Действительно выгодные предложения, умные советы по покупкам и эксклюзивные скидки.

Этот сайт защищен reCAPTCHA и Google Политика конфиденциальности и Применяются Условия использования.

Отправляя свое электронное письмо, вы соглашаетесь с нашими Условиями и Уведомлением о конфиденциальности и получаете от нас электронную корреспонденцию.

The Strategist предназначен для предоставления наиболее полезных экспертных рекомендаций по покупкам в обширном пространстве электронной коммерции. Некоторые из наших последних завоеваний включают лучшие средства от прыщей , чемодан на колесиках , подушки для боковых спальных мест , натуральные средства от беспокойства и банные полотенца . Мы обновляем ссылки, когда это возможно, но имейте в виду, что срок действия сделок может истечь, и все цены могут быть изменены.

Как обновить любую комнату с помощью диммерного выключателя
