Как правильно выбрать, установить и отрегулировать доводчик на входную металлическую дверь своими руками: инструкция, видео

Доводчик для входных и межкомнатных дверей надолго продлит срок их службы, понизит уровень шума и поможет сохранить тепло в помещении. В этой статье наглядные инструкции и видео урок как выбрать, установить и правильно отрегулировать доводчик для входной металлической двери.

Виды доводчиков, их устройство и назначение

Доводчики – специальные механические приспособления для щадящего закрытия дверей, которые предупреждают травматические ситуации, особенно при большом весе дверного полотна. Достаточно большой вес имеют дверные полотна из металла, стекла и натуральной древесины.

Допускается устанавливать доводчики на входные и межкомнатные двери в жилых и общественных зданиях, на промышленных и прочих объектах. Особенно актуальна установка доводчиков в больницах, детских садах, школах, общественных зданиях, которые посещают инвалиды.

Доводчик для входной двери

По конструктивному исполнению доводчики принято подразделять:

1. Механизм с реечной передачей.
2. Кулачковые доводчики для дверей.
3. Пружинный доводчик.

Принцип работы механизма основан на передаче усилия через рычажную систему при открытии двери на специальный элемент, который и приводит механизм плавного закрывания двери в действие.

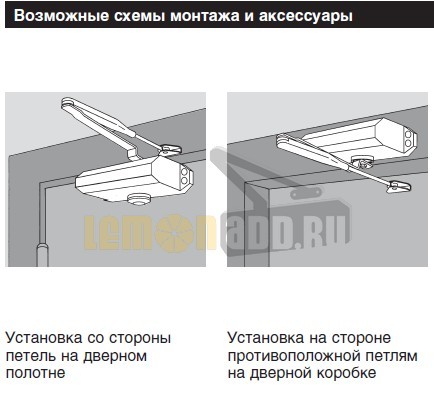

Монтируют устройство в зависимости от конструктивных особенностей входных и внутренних дверей. Допускается установка механизма на створку двери, в верхней части дверной конструкции — на коробку, а также на пол.

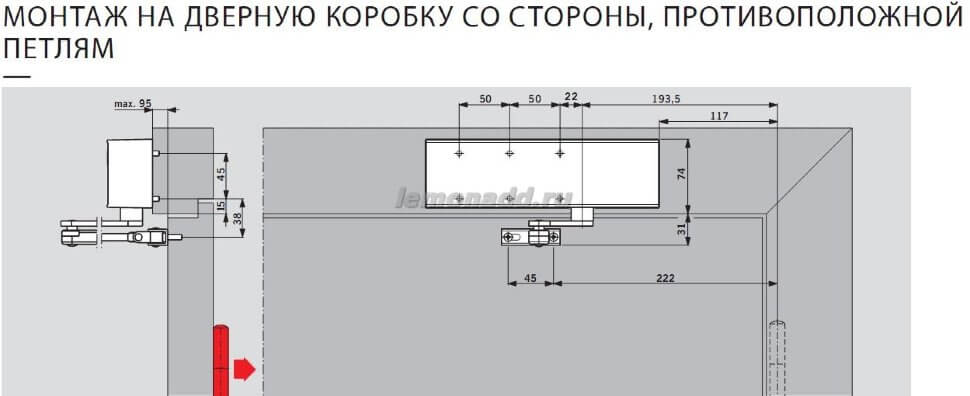

Существует еще один способ установки доводчика – рамный, когда механизм находится внутри дверного полотна. Самостоятельно смонтировать этот вариант доводчика на металлическую дверь не представляется возможным, при выборе такого варианта расположения механизма, лучше приобретать дверь с установленным внутренним доводчиком.

Современное изобретение — дверные петли с доводчиком — подходит для легких межкомнатных дверных заполнений. Визуально этот тип доводчика трудно заметить, механизм стилизован под дверную петлю. В силу своих конструктивных особенностей петли с доводчиком нельзя использовать для наружных и габаритных конструкций дверей.

Выбирайте доводчик в соответствии с массой двери

Выбор доводчика для металлической наружной двери

Выбирая доводчик для входной металлической двери, следует учесть несколько нюансов:

1. Вес дверного полотна – следует выбрать мощный механизм, который способен выдержать многократные открывания тяжелой двери из металла.
2. Условия эксплуатации доводчика (низкотемпературный режим зимой, высокая влажность при выпадении атмосферных осадков).
3. Способ открывания двери (направление движения дверных створок).
4. Материал изготовления доводчика.
5. Место установки механизма плавного закрывания двери (внутри помещения или на улице).
6. Наличие дополнительных функций (скорость закрывания двери, наличие механизма фиксации створок).

Для входных дверей выпускаются адаптированные уличные доводчики с повышенной морозостойкостью. Для функциональной работы такого механизма используются резиновые сальники и масло, которое не реагирует на изменение температуры. Внешний корпус морозостойкого доводчика для входных дверей любого типа: пластиковых, деревянных, металлических — изготовлен из антикоррозийных материалов.

Совет! Для нормальной эксплуатации механизма закрывания двери, следует подобрать модель соответствующей мощности.

Доводчики принято подразделять на классы, принимая во внимание габаритные размеры (ширину) и вес двери. Всего существует 7 категорий доводчиков, где первый показатель означает ширину дверного полотна, а второй вес дверной створки:

1. 750 мм – до 20 кг.
2. 850 мм – до 40 кг.
3. 950 мм – до 60 кг.
4. 1100 мм – до 80 кг.
5. 1250 мм – до 100 кг.
6. 1400 мм – до 120 кг.
7. 1600 мм – до 160 кг.

Доводчик для межкомнатной двери

Инструкция по установке дверного доводчика на наружную металлическую дверь

Перед началом установки механизма плавного закрывания двери следует тщательно изучить инструкцию, выданную производителем. В комплект поставки механизма доводчика входит шаблон креплений. Не стоит пренебрегать разработками и изобретать велосипед. Примените шаблон креплений при монтажных работах по установке дверного доводчика, — это оптимизирует процесс установки и значительно сократит затраченное на монтаж механизма время.

Совет! Внимательно ознакомьтесь с пошаговой инструкцией. Почти у всех производителей на сайте размещены видеоматериалы по монтажу механизмов довода двери, — если следовать предложенной схеме, проблем и вопросов не возникнет.

Шаблон крепления, приложенный к механизму, требуется зафиксировать в нужной точке двери. Для фиксации удобно использовать скотч.

Разметка отверстий под монтаж механизма производится строго по шаблону, при этом выбор сверла должен соответствовать диаметру крепежа. Перед сверлением намеченные отверстия еще раз совмещают с планкой доводчика. Если отверстия полностью совпадают – можно сверлить.

Доводчик фиксируют с помощью крепежа на двери, при этом недопустимы перекосы механизма, ненадежное крепление, выпадение части винтов.

В идеале доводчик должен работать без дополнительных усилий, легко и ровно. Установка доводчика двери своими руками вполне возможна при минимальных навыках работы с инструментами.

Регулировка доводчика

Регулировка доводчика входной двери

После окончания монтажных работ по закреплению доводчика на наружную дверь, следует приступить к регулировке механизма, который оснащен двумя регулировочными винтами. Настроить механизм следует с учетом двух параметров: скорость движения дверной створки, амплитуду движения – финишная доводка полотна до полного закрытия.

Совет! Установка доводчика двери своими руками — необходимые параметры работы доводчика подбираются регулировкой основных винтов.

Ремонт доводчика двери своими руками

Интенсивная ежедневная работа доводчика приводит иногда к необходимости проведения ремонтных работ. Своими руками отремонтировать доводчик не представляет никакой сложности, нужно только соблюдать инструкцию по эксплуатации.

Сначала следует проверить дверное полотно – перекосы и провисания необходимо устранить. Собственными силами можно устранить две неисправности дверного доводчика:

Устройство доводчика

1. Разгерметизация корпуса – характеризуется вытеканием рабочей жидкости (масла). Особенно часто такая аварийная ситуация возникает зимой. При небольших трещинах цилиндра можно попробовать заделать отверстие, что продлит срок эксплуатации механизма. Если повреждение цилиндра значительные – собственными силами справиться не удастся, нужно менять весь механизм закрывания двери.

2. Повреждение рычажного узла – чаще всего выходит из строя штанга. Эта деталь доступна для визуального осмотра, ее можно укрепить сваркой, а при необходимости провести замену детали, подобрав идентичную штангу и подходящий крепеж.

Установка доводчика: видео
