Установка ливневки на крыше: Ливневка на крыше — устройство и монтаж водоотлива

Ливневка на крыше. Установка ливневой канализации на кровле своими руками

Благоустройство загородного участка в огромной степени зависит от уровня влажности почвы. Кроме естественного уровня грунтовых вод на состояние участка и постройки большое влияние оказывает внешняя влага. Талая вода и обильные осадки способны навредить стенам и фундаменту дома и нанести урон культурным насаждениям.

Для защиты от разрушающего действия воды, необходимо установить ливневку на крыше. Правильно спроектированная и установленная система водоотвода обеспечит сбор и отведение воды с поверхности крыши на безопасное расстояние.

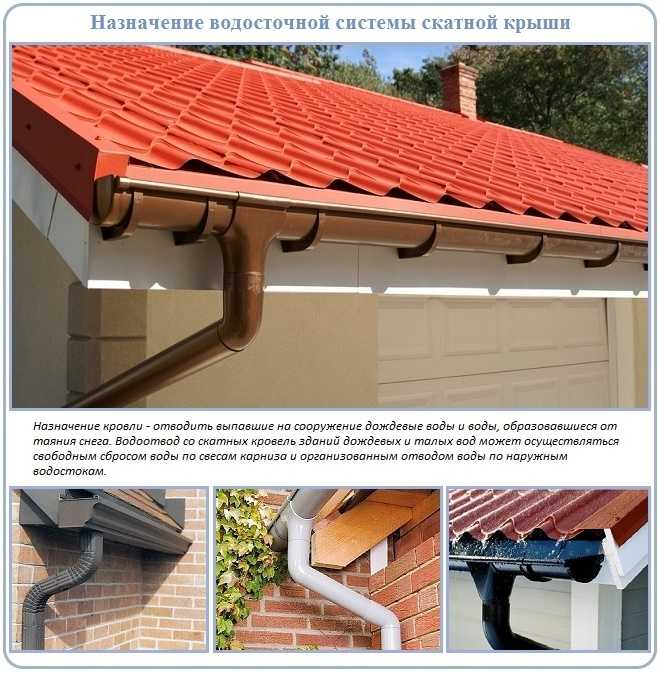

Необходимость ливневки на крыше

Жителям старых многоэтажных домов знакома ситуация, когда с крыш домов вода стекает по стенам, попадая на окна, оставляя мокрые следы на окрашенном фасаде здания. Вода может привести к более серьезным последствиям, представляющим опасность для конструкции сооружения и здоровья людей:

• результатом протечки крыши будут отсыревшие потолки верхних этажей, плесень и неприятный запах;
• перекос дверных коробок и оконных рам;
• наружное облицовочное покрытие дома от влаги будет набухать и осыпаться;
• размыв фундамента ведет к протечке подвала и погреба, образованию грибка;
• при постоянном намокании на стенах образуются трещины.

Грамотная установка ливневки на крыше поможет избежать подобных проблем. Современные материалы и готовые конструкции значительно упростят монтаж и органично дополнят дизайн дома.

Виды ливневых систем

В процессе строительства дома одновременно проектируется устройство ливневки на крыше. Независимо от количества выпавших осадков и температуры воздуха комплексная конструкция должна собрать всю воду и отвести ее в оборудованную канализацию – емкость для сбора воды или в грунт за пределы участка.

Различаются два вида конструкций ливневых систем: открытая и закрытая.

1. Открытая система встречается чаще и состоит из лотков и желобов под скатом крыши, которые принимают стоки и через широкие воронки пропускают их в вертикальную трубу, закрепленную на стене, и направляют к месту водосбора. Все части конструкции собираются снаружи дома, поэтому сделать открытую ливневку на крыше своими руками не составит труда. Открытая система водоотведения подходит для скатной конструкции крыши.
2. Закрытая система – это более сложная конструкция, требующая точных расчетов и квалифицированного монтажа. Согласно заранее нарисованной схеме, все вертикальные элементы системы находятся внутри дома. Чтобы не допустить аварийной ситуации, детали конструкции герметично соединяются на резиновые уплотнители, с помощью клея и герметика. Трубы проходят от крыши до подвала и соединяются в единую систему, а затем выводятся наружу и транспортируют воду в ливневую канализацию.

Закрытая система часто применяется на плоских крышах. Установка обходится гораздо дороже, но она надежно работает круглый год. Это особенно актуально для северных районов и для средней полосы с умеренным климатом, где при низких температурах в водостоках образуются ледяные пробки.

Для эффективной работы и стабильного результата важно сделать правильный выбор вида и способа монтажа ливневки на крыше. Следует учесть, что если возникнет необходимость переделать систему, придется нарушать целостность стен дома, отмостки и конструкции кровли.

Материалы для ливневой системы

Прежде чем осуществлять монтаж ливневой канализации кровли, необходимо изучить ассортимент предлагаемых материалов и разобраться, какие комплектующие целесообразно будет использовать. На сегодняшний день существует несколько типов водостоков из различных материалов:

• металлические;
• пластиковые.

В редких случаях в качестве элементов дизайна устанавливаются водосточные конструкции из стекла и дерева. Но это скорее декоративная деталь, а не функциональная система водоотведения.

Металлические водостоки

По прочности и долговечности цинковым трубам и желобам нет равных, если они обработаны устойчивым полимерным или цинко-титановым покрытием, которое защитит металл от коррозии. Качество этого материала  вполне оправдывает его высокую стоимость, срок службы системы увеличится до 50 лет.

Медные детали прослужат не один десяток лет без дополнительного ухода, но водосточные трубы из этого дорогого материала может позволить себе далеко не каждый.

Пластиковые водостоки

Пластиковые трубы и желоба применяются гораздо чаще благодаря доступной цене и простоте монтажа. Детали из ПВХ легко режутся и плотно соединяются между собой. Недостатком этого материала считается неустойчивость к крепким морозам и механическим нагрузкам. Если вблизи кровли растут старые деревья, то нужно убедиться, что большие ветви при порывах ветра не повредят пластиковые конструкции.

Составные элементы ливневки на кровле

Независимо от типа ливневой канализации на кровле, применяются аналогичные по назначению и конструкции комплектующие делали.

Все составляющие элементы делятся на три группы:

• кровельные детали – к ним относятся подвесные и тупиковые желоба, лотки, принимающие воду с крыши;
• сточные конструкции – это водосборные воронки и трубы различного диаметра, расположенные вдоль стены и уходящие в канализационные или дренажные системы;
• монтажные элементы – к этой группе можно отнести крепежные и соединительные детали, крючки, кронштейны и решетки.

Необходимые детали и материалы представлены производителями различных видов и размеров. Можно подобрать набор для установки системы ливневой канализации с учетом индивидуальных особенностей постройки.

Монтаж ливневки на крыше

Еще на этапе строительства дома необходимо предусмотреть установку ливневки. Если к процессу привлечены  профессиональные строители, то проектирование водосточной системы можно доверить им.

В случае если решено самостоятельно возводить дом на дачном участке, то вопрос, как установить ливневку  на крышу, нужно изучить досконально.

1. Первый этап – составление эскиза водоотвода с расположением желобов и точками закрепления их на кровле. На нем прорисовывается расположение труб с изгибами и поворотами.
2. Рассчитывается расход материала и количество крепежных элементов.
3. В самой низкой точке ската устанавливается сливная воронка, а в самой верхней крепится кронштейн.
4. Между ними натягивается веревка, чтобы определить места крепления желобов. По линии веревки закрепляются остальные крепежные детали и муфты на расстоянии 10 см. Чтобы не образовывался конденсат, кронштейны нужно закреплять таким образом, чтобы расстояние между желобом и стеной составляло 6-8 см.
5. После закрепления кронштейнов на них устанавливаются желоба и лотки, на стыках закрепленные муфтами.

При обустройстве ливневой канализации на крыше в районах, где в зимнее время часто происходит обледенение, рекомендуется проведение дополнительной системы обогрева для желобов, чтобы снизить риск повреждения кровельных конструкций.

Монтаж сточной системы

После обустройства ливневки на кровле можно переходить к установке пристенных стоков, которые должны находиться строго вертикально.

1. К стенам дома крепятся специальные хомуты, в которые вставляются трубы.
2. К воронке в верхней части прикрепляется колено с уже закрепленным другим коленом.
3. Нижний конец трубы должен находиться на расстоянии не более 30 см от земли.
4. При закрытом типе монтажа ливневки сточные трубы уходят в дождеприемники, оборудованные в отмостке.

Монтаж подземной дренажной системы

Чаще всего в наземной части для отвода воды из водосточной трубы используются поверхностные лотки, которые транспортируют воду на участок подальше от стен постройки или в колодец. Если по проекту водосточная труба уходит в закрытую систему водосбора, то необходим монтаж подземного дренажа.

1. Сначала нужно составить схему участка и определить самую низкую точку, на которой будет располагаться сливной коллектор.
2. Делается разметка расположения труб, согласно ей роются траншеи.
3. На дно готовых траншей на слой песка и щебня укладываются трубы.
4. Устанавливаются дождеприемник, колодцы и коллектор.

После сбора конструкции ливневой канализации полностью, необходимо проверить ее герметичность и функциональность. Если все элементы работают нормально, то можно засыпать дренажную систему грунтом.

Места водоотвода

Система ливневой канализации собирает воду с крыши здания и отводит ее подальше от стен или участка. Существует несколько вариантов сбора:

• на участке на расстоянии 1 метра от постройки в яму устанавливается бочка, к которой направляется сливной желоб, собранную воду можно использовать для полива растений;
• фильтрационный колодец – это яма с бетонными стенками, дно которой выкладывается щебнем, через него вода будет уходить в почву;
• с разрешения коммунальных служб водоотведение можно вывести в общую канализацию хозяйственно-бытовых стоков;
• водосточная труба подсоединяется к дренажной системе через колодец с обратным клапаном;
• дождевая и талая вода не наносит вред окружающей среде, поэтому можно провести слив в естественный водоем.

Любая система требует регулярного ухода. Чтобы не образовывались пробки на стыках и изгибах труб, нужно контролировать работу системы и в случае необходимости проводить очистку участков от мусора. Раз в три года проводится промывка всей системы. Для внутренних ливневых установок используется насосное оборудование.

Технически грамотное обустройство ливневой канализации на крыше и системы водоотведения поможет защитить стены и фундамент дома от разрушительного воздействия дождевой и талой воды.

Инструкция по монтажу водостоков для крыши Дёке своими руками — правила установки водосточных систем

Москва

ВОДОСТОЧНАЯ СИСТЕМА DÖCKE LUX

ВОДОСТОЧНАЯ СИСТЕМА DÖCKE PREMIUM

ВОДОСТОЧНАЯ СИСТЕМА DÖCKE STANDART

МОНТАЖ СИСТЕМЫ

Инструмент для монтажа

• Для разметки:
  рулетка, карандаш.
• Для крепления кронштейнов:
  отвертка, дрель, шуруповерт.
• Для установки кронштейнов:
  шнур, шланговый уровень, ватерпас.
• Для сгибания металлических кронштейнов:
  гибочное устройство.
• Для распилов:
  ножовка, пила с мелким зубом, стусло.

1. Монтаж водосбора

• Установите конечный кронштейн (2) (см. раздел «Особенности крепления» данной конструкции).
• Для серий STANDARD и PREMIUM установите воронку (6), а для серии LUX ближайший к воронке кронштейн желоба (2) в соответствии с рекомендациями (см. подраздел «Обеспечение уклона желоба» данной конструкции).
• Проведите линию уклона, соединив ею воронку (6) и конечный кронштейн (2).
• Установите по линии уклона кронштейны (2) под желоб. Расстояние между кронштейнами не должно превышать 600 мм (см. подраздел «Обеспечение устойчивости от деформаций при вертикальной нагрузке»).
• При длине свеса более 3000 мм необходимо использовать соединители желобов (5).
• Отрежьте желоб (3) необходимой длины и установите его на место в соответствии с рекомендациями раздела «Особенности крепления».
• Повторите операции на прилегающей стороне кровли.
• Соедините стороны системы угловым элементом желоба (4).
• Наденьте заглушку желоба (1) или заглушку воронки (7) (для системы PREMIUM) на концы системы.
• Вставить сетку защитную (16) в воронку (для системы PREMIUM).

2. Монтаж водослива

• Наденьте муфту (11) или колено (8) на сливное отверстие воронки (6) до упора. При совместном монтаже желобов системы Döcke LUX и труб системы Döcke PREMIUM на сливное отверстие воронки надевается муфта-переходник LUX / PREMIUM (17).
• Соберите необходимую конфигурацию фигурной части водослива, используя колено (8) и отрезок трубы (9) необходимой длины. Внимание! Не соединяйте колена (8) друг с другом напрямую.
• Закрепите нижнее колено (8) на фасаде при помощи хомута, установив опору хомута (10) в положении «Фитинг».
• Наденьте трубу (9) на нижнее колено (8) до отметки «вставить до сих пор».
• Вставьте трубу (9) по уровню строго вертикально. Отметьте место монтажа универсального хомута (10) посередине трубы (9). Утановите опору хомута в положение «Труба».
• По длине водослива более 3000 мм наденьте муфту (11) на конец трубы (9) до упора. Наденьте хомут (10) на муфту (11) (см. раздел «Места установки хомутов). Отметьте место монтажа универсального хомута (10) на стене, установите опору хомута в положение «Фитинг», закрепите хомут (10) к стене. Нижнюю трубу вставьте в муфту до отметки «вставить до сих пор».
• Повторите операции необходимое количество раз, чтобы собрать систему до низа. Шаг крепления хомутов не должен превышать 1500 мм.
• На нижнюю часть трубы (9) наденьте наконечник (12), зафиксировав его в универсальном хомуте (10) в положении «Фитинг» (см. раздел «Места установки хомутов»).
• Расстояние от нижней точки наконечника до горизонтальной плоскости необходимо организовывать с учётом высоты снежного покрова в конкретной местности, но не менее 200 мм.
• Все муфты (11) крепятся в положении опоры хомута «Фитинг», трубы — в положении «Труба». Подробнее см. «Использование универсального хомута».

Обеспечение уклона желоба

• Вариант с лобовой доской, крепление на пластиковый кронштейн.
  Кронштейны размещаются по уровню шнура, натянутого между конечным кронштейном и воронкой. Перепад высоты между конечными точками шнура должен обеспечивать уклон до 3-х мм на погонный метр.
• Вариант без лобовой доски, крепление на металлический кронштейн.
  Перепад высоты обеспечивается выгибанием кронштейна в расчетном месте. Расстояние от конца опорной части кронштейна до места изгиба должно уменьшаться по мере удаления промежуточного кронштейна от конечного.
• Вариант без лобовой доски. Монтаж с помощью регулируемого крепления и пластикового кронштейна.
  Уклон обеспечивается перемещением пластикового кронштейна по регулируемому креплению.

ОСОБЕННОСТИ КРЕПЛЕНИЯ

Кровля с лобовой доской. Установка на пластиковые кронштейны

• При установке элементов системы на лобовую доску необходимо убедиться в прочном соединении доски с конструкцией здания для исключения вырывания при критической снеговой нагрузке.
• В серия PREMIUM и STANDARD пластиковые кронштейны, воронка и соединители крепятся саморезами непосредственно к лобовой доске.
• Для фиксации желоба в пластиковых кронштейнах заведите желоб в зажимы со стороны лобовой доски, слегка надавливая на желоб, опустите его до щелчка в зажимы с другой стороны крошнтейнов.

Кровля без лобовой доски. Установка на металлические кронштейны с планкой

• При монтаже водостоков следует учитывать, что расстояние между торцами соединительных элементов (соединитель желобов, воронка, угловой элемент 90º/135º) и кронштейнов с каждой стороны не должно превышать 150 мм.
• Монтаж металлических кронштейнов производится до устройства основного кровельного покрытия на стропила, обрешетку или сплошное основание.

Кровля без лобовой доски. Установка с использованием регулируемого крепления

• Регулируемые крепления используются совместно с пластиковыми кронштейнами и монтируются на внутренних элементах конструкции крыши.
• Закрепите регулируемые крепления на элементах конструкции крыши саморезами.
• Установите на регулируемые крепления пластиковые кронштейны, воронки и соединители, не затягивая винты. Подробную схему монтажа вы найдете в комплекте к регулируемому креплению.
• Воронка и соединитель желобов фиксируются винтовым соединением непосредственно на регулируемых креплениях. Воронка фиксируется двумя винтами, а соединитель — одним.
• Выставьте необходимый уклон в соответствии с рекомендациями раздела «Обеспечение уклона желоба» п.1.
• Зафиксируйте на регулируемых креплениях выставленные воронки, соединители и кронштейны.
• Установите и зафиксируйте желоба в собранных элементах

Обеспечение оптимального положения желоба на карнизной части крыши

• Крайняя точка кровельного материала или металлических аксессуаров располагается над желобом на расстоянии от 1/3 до 1/2 его диаметра.

• Необходимый зазор между линией продолжения крыши и верхней частью кронштейна в 25-30 мм обеспечивается отгибанием конечного металлического кроштейна либо перемещением пластикового кронштейна.
• При монтаже водосточной системы необходимо следить за тем, чтобы капельник был заведен в желоб, но при этом не касался его.

Обратите внимание на порядок установки желоба в пластиковые кронштейны Döcke LUX

Для фиксации желоба в пластиковых кронштейнах или соединительных элементах заведите желоб в зажимы со стороны карниза (1) и, слегка надавливая на переднее ребро желоба в сторону карниза, опустите его в кронштейн или соединительный элемент.

МОНТАЖ СИСТЕМЫ

Обеспечение устойчивости к деформациям при вертикальной нагрузке

• Расстояние между кронштейнами желоба не должно превышать 600 мм по осям для водосточных систем LUX и PREMIUM и 500 мм для водосточной системы STANDARD.
• При монтаже водостоков следует учитывать, что расстояние между торцами соединительных элементов (соединитель желобов, воронка, угловой элемент 90º/135º) и кронштейнов с каждой стороны не должно превышать 150 мм.
• Расстояние от заглушки до ближайшего кронштейна не должно превышать 250 мм.

Обеспечение компенсации температурных линейных расширений

• Желоб должен устанавливаться в сопрягаемые элементы до линии с надписью «Вставить до сих пор». Для удобства установки по краям линии сформированы точечные микроупоры, до контакта с которыми и вставляется желоб.
• При подходе торца желоба к стене оставить зазор между заглушкой и стеной не менее 30 мм.

Обеспечение герметизации системы

• До монтажа следует очистить сопрягаемые поверхности от загрязнений, убедиться в наличии резиновых герметизирующих прокладок, их плотной установке в гнезда.
• Прокладки должны доходить до концов гнезд.
• Должны быть установлены все заглушки.
• Концы желобов должны выступать за боковой срез кровли на 50 — 100 мм.

Использование универсального хомута

• При монтаже на обрешётку сайдинга, предварительно просверлите в нём отверстие 10-12 мм.
• При монтаже на деревянную стену допускается вкручивание шпильки непосредственно в фасад. Если стена не деревянная, установите соответствующий дюбель.
• Вверните шпильку А в отверстие на глубину не менее 40 мм.
• Вставьте прямоугольную гайку B в опору хомута С и наверните опору хомута С до упора на шпильку А.
• Выставьте опору хомута С в нужное положение (Труба или Фитинг).
• Вставьте дужки хомута до совмещения отверстий на дужках с отверстиями на опоре хомута. Для крепления трубы и муфты с проскальзыванием — в отверстие рядом с надписью «Труба», для жёсткой фиксации — в отверстие рядом с надписью «Фитинг» и стяните хомут винтом D и гайкой E.

Места установки хомутов

• Место правильной установки обозначено на схеме.

Периодическое обслуживание системы

• Водосточные системы Docke не требуют специального ухода, достаточно периодически осматривать и очищать их от листьев и пыли.
• Для очистки с внешней стороны используйте мягкую щетку или тряпку и раствор бытовых моющих средств, не содержащих абразивов и растворителей (например, средств для мытья посуды).

• Для очистки систем изнутри воспользуйтесь садовым шлангом. При необходимости, промойте желоба щеткой с мягким ворсом.
• Не опирайте лестницу на край желоба.
• Если крыша не оборудована снегорезами, во избежание критической нагрузки на систему при сходе снега проводите периодическую очистку кровли.
• По мере загрязнения очищайте защитную сетку.

МОНТАЖ ВОДОСБОРНИКА

1. Изучите конструкцию водосборника.

2. Наклейте шаблон (входит в комплектацию) на водосточную трубу.

3. Разрежьте водосточную трубу по соответствующим её диаметру линиям на шаблоне.

4. Опустите нижнюю водосточную трубу таким образом, чтобы установить водосборник

5. Установите дополнительные водосточные хомуты (не входят в комплектацию) для надёжной фиксации трубы к фасаду здания.

6. Установите водосборник и поднимите до упора нижнюю водосточную трубу.

7. Смонтированная конструкция должна выглядеть так.

8. Соедините водосборник с ёмкостью.

Перевод водосборника с летнего в зимний режим

1. Водосборник установлен в летний режим (положение «капля»).

2. Переведите водосборник в зимний режим путём проворачивания стакана для сбора воды в положение «снежинка»).

Очистка водосборника

1. Опустите нижнюю водосточную трубу таким образом, чтобы демонтировать водосборник.

2. Отсоедините крышку водосборника.

3. Удалите листву и крупный мусор из стакана для сбора воды.

4. Смонтируйте обратно водосборник.

Скачать «Инструкция по монтажу водостоков» / 2.91mb

Видео-инструкции по монтажу

Статьи на тему монтажа

Монтаж водосточной системы на крыше своими руками: пошаговая инструкция, фото

В этой статье мы расскажем о том, как правильно сделать водостоки с крыши дома, чтобы они в любую непогоду справлялись с объемом стекающей воды, выдерживали снеговую нагрузку зимой и сохраняли привлекательный внешний вид в течение максимально длительного периода времени

Подробнее

Элементы водосточной системы: из чего состоит водосток и как правильно его установить

Качество установки водостока во многом определяет срок службы фасада, отмостки и фундамента здания. Даже если вы не планируете заниматься этим самостоятельно, знание о том, из чего состоит и как правильно собирается и крепится водосточная система, будут вам полезны.

Подробнее

Монтаж водосточной системы Дёке STAL.

Монтаж любой водосточной системы начинается, как правило, с установки кронштейнов для крепления желоба.Передо мной 3 типа кронштейнов, которые есть в ассортименте Дёке STAL.

Подробнее

Проектирование кровельных водостоков, способных выдерживать сильные ураганы

Хорошо спроектированный и правильно установленный кровельный водосток не должен допускать скопления воды на зажимном кольце и должен быть закреплен на конструкции настила крыши. Изображения: Hutchinson Design Group LTD.

Штормы стали повторяться, а ущерб инфраструктуре, зданиям и безопасности людей достиг исторических масштабов. Из этих катастроф возникла концепция устойчивости. Если вы не слышали об этом движении, вы не согласны с текущим мышлением государственного строительства. Устойчивость практически устарела; Это было почти 25 лет назад, когда мой сопредседатель Кит Робертс, Roberts Consulting, Абингдон, Англия, и я возглавляли группу международных экспертов по кровле под эгидой CIB по теме «Устойчивые крыши с малым уклоном». Итоговый отчет включал «Принципы устойчивой кровли с малым уклоном» и до сих пор доступен на веб-сайте CIB www.cibworld.nl.

CIB определено несколько лет назад устойчивость перестала быть важнейшей целью искусственная среда: почему? Потому что строительная индустрия была так хороша в обучении клиентов в отношении того, что устойчивость больше не цель для обсуждения, а является предположением клиента, которое должно быть предоставлено.

Так что же это за устойчивость?

В отношении кровли, суть устойчивости заключается в том, чтобы спроектировать крышу, которая может выдержать шторм(ы) с минимальными повреждениями и быть быстро отремонтированы, чтобы здание в вопрос может быть оперативным.

Эластичная крыша дизайн не разработан в соответствии с минимальными стандартами производителей мембран и установлен к текущей практике. Упругую крышу нельзя охарактеризовать в виде предписывающего Спецификация.

Эластичная крыша дизайн:

• Поддерживается клиентом.
• Один разработаны компетентным человеком, осведомленным о влиянии штормов на здания.
• Один в в котором все условия на крыше конкретно детализированы в проекте. (МОЙ БОГ: Архитекторы, инженеры и консультанты — вам действительно придется разбираться в строительстве и делай то, за что тебе платят.)
• Команда А усилий с участием владельца, проектировщика, подрядчика и поставщиков материалов.

Было много написано об устойчивом развитии, и многие из моих коллег до сих пор запутался в том, что все это значит. Я не хочу, чтобы концепция устойчивости постигнет та же участь. Таким образом, я хотел бы донести до вас свои идеи о том, как эластичная детализация может выглядеть.

В следующих нескольких статьях я рассмотрю, как я детализирую упругие кровельные системы, в надежде, что это поможет вам понять, что такое отказоустойчивость и как вы можете проектировать и детализировать ее.

Воронка

Удивительно, как многие кровельные водостоки вытягиваются вверх и выходят из кровельного настила, когда мембрана расшатывается в бурю. Я предполагаю, что после слива остается хороший большой осушать. Проблема в том, что у меня есть клиенты с сотнями миллионов долларов на продукцию или оборудование в здании внизу, где нет воды. оценил. Итак, первая упругая деталь, которую я решил исследовать, — это водосток.

Кровельный водосток деталь для нового строительства требует согласования с инженером-строителем кто будет указывать настил крыши и структурный каркас вокруг водостока. Заставить инженера разместить его в самом низу — это тема для другого разговора. день. Это согласование также требуется с инженером-сантехником, чтобы указана правильная дренажная система и компоненты. Подсказка: говорю сантехнику инженер, что указать, дайте им детали и предоставьте спецификацию информация. Это намного проще, чем пытаться заставить их изменить это. позже. (Мы обсудим спецификацию 12-дюймового бордюра в следующей статье. Разве производители не могут просто убрать 12-дюймовый бордюр на крыше?)

Часть согласование и, возможно, самое сложное, это заставить инженера-строителя , а не указать сливной колодец, который был для ровных площадок с навесными крышами; мы не использовали их в течение 30 лет. другая половина этого заключается в том, что инженер-сантехник должен указать поддон как часть дренажной системы. Теперь вы понимаете, почему я предоставляю спецификацию.

Как только это все скоординирован, и вы провели выходные в изнеможении и выпили до изнеможения, вы готов к деталям — самое интересное.

Отстойник предоставленный производителем дренажа, позволяет установить дренажный фланец в одном и том же положении. поддон в качестве верхней части, если настил крыши. Этот поддон должен быть закреплен винтами, привязан к палубе. Для стальных настилов я предлагаю саморез с плоской головкой. в каждую флейту и 6-дюймовый O.C. параллельно флейтам.

Крепление Слив в конструкцию

После установки поддона можно установить и закрепить водосток на крыше. Для этого следует использовать подпалубный зажим. Как правило, воронка с крыши имеет резьбовые приемники, к которым можно прикрутить болтами подпалубный зажим и прикрепить его к приемному устройству отстойника. Но при продувке вы будете полагаться на эти винты с полукруглой головкой в ​​стальной палубе, чтобы предотвратить подъем. Иногда этого будет достаточно, иногда нет. Чтобы гарантировать, что водосток с крыши останется на месте, 1-5/8-дюймовый Unistrut должен быть удлинен от стального углового каркаса до стального углового каркаса, спроектированного инженером-строителем. Затем подпалубный зажим следует поместить на нижнюю сторону Unistrut и прикрутить болтами к сливу. Теперь у вас есть водосточная труба, сжатая со стальным настилом крыши и конструкцией здания. (См. рис. 1.)

Рис. 1. Целью эластичной водосточной трубы является предотвращение повреждения водой при сильном ветре. В то время как подпалубный зажим всегда должен указываться, для усиления фиксации водосточной трубы следует установить стальные распорки от угла палубной рамы до угла палубной рамы, а зажимное кольцо разместить под ним, чтобы зажать водосток вниз и предотвратить отсоединение от водосточной трубы.

Крыша-водоотвод Детализация

С гарантией что водосток на крыше останется на месте во время сильного шторма, кровля теперь может быть детализирована. Замедлитель пара, который будет действовать как временное крышу в случае срыва крыши, необходимо специально детализировать, чтобы над фланцем воронки, а затем закрепите его на месте с помощью двусторонний воротник, который будет удерживать удлинительное кольцо. Замедлитель пара должен быть приклеен к дренажному фланцу перед установкой реверсивного воротник, который крепится болтами к водосточной чаше крыши.

С повышенным значения изоляции, необходимо удлинительное кольцо; это в основном 5 дюймов в Чикаго. Я настоятельно рекомендую использовать удлинительное кольцо с резьбой: оно обеспечивает простоту регулировка и надежное зацепление с регулируемым воротником. Изоляция следует срезать и вывести в водосточную трубу. Все пустоты должны быть заполнены изоляция пены распыления и обрезанный заподлицо. Указываем противопожарную пломбу на нижняя сторона также.

Кровля мембрана должна быть установлена ​​над водосточным фланцем расширения крыши в полной трубе водяной блок и зажимное кольцо, установленное и прикрученное к воронке. мембрана должна быть обрезана в пределах 1/2 дюйма от стопорное кольцо. Не откладывайте это на потом и не вырезайте отверстие точного диаметра. водосточная труба. Неспособность обрезать мембрану в пределах 1/2 дюйма от зажимное кольцо препятствует правильному функционированию этого водостока, а в случае обрушения крыши ситуация, я буду охотиться на вас вниз.

Как справиться с тяжелой Ущерб

Многие здания пострадали от ветра, вызванного проливными дождями. Когда мембрана сдувается с основания, а уровень стока высок, здания могут подвергаться сильному повреждению водой. Как показано на рис. 1 и как обычно устанавливается, водосточная воронка находится над поверхностью настила крыши. Таким образом, для эластичных кровельных систем водосток должен быть установлен на уровне замедлителя пара для дренажа крыши в случае повреждения мембраны. (См. рис. 2.)

Это достигается путем вставки дефлектора в сливной патрубок, который будет препятствовать попаданию воздуха пар от перемещения в кровельную систему или резервирование воды. Слив спрятан, готов к использованию в экстренной ситуации.

Теперь вы начали на конструкцию вашей устойчивой кровельной системы.

Примечание автора: Спасибо Джону Райану из DeFranco Plumbing в Палатине, Иллинойс, который поделился его многолетние знания со мной, чтобы помочь в детализации кровельных водостоков системы.

Об авторе: Томас В. Хатчинсон, AIA, CSI, член IIBEC, RRC, является руководителем Hutchinson Design Group Ltd. в Баррингтоне, штат Иллинойс. Для получения дополнительной информации посетите сайт www.hutchinsondesigngroup.com .

Нравится:

Нравится Загрузка…

Водостоки с крыши

Фейсбук Инстаграм YouTube

408-282-7020

Главная » Все крыши нуждаются в ливневых стоках

Позвоните нам сейчас

Одним из наиболее важных аспектов структурной целостности любой крыши является водосточная система. Если вода не может быть эффективно отведена с крыши, со временем она будет скапливаться, так как протечки происходят через небольшие трещины. Это приводит к накоплению стоячей воды, которая может привести к повреждению конструкции крыши. В конце концов, стоячая вода проникнет в дом, разрушив внутренние строительные материалы и вызвав размножение опасной плесени и грибка. Если ливневая вода не сливается должным образом, вы столкнетесь с трудоемкой, чрезвычайно неудобной и чрезвычайно дорогой ситуацией. Крайне важно, чтобы вы связались с опытным подрядчиком по сантехнике, как только заметите какие-либо большие лужи, образующиеся на крыше, чтобы вы могли починить водосточные трубы на крыше до того, как ситуация станет катастрофической.

Позвоните нам сейчас

Конечно, вы можете предотвратить все это с вашим домом или бизнесом, установив надежную дренажную систему. Эти стоки могут быть стратегически размещены на крыше для отвода тяжелых ливневых вод в дренажную канализацию. Крайне важно, чтобы ваша водосточная воронка обслуживалась и устанавливалась должным образом. В большинстве случаев вам может понадобиться обычная чистка и проверка водостока на крыше. Иногда ваш водосток просто изношен и нуждается в замене. Не пытайтесь сделать это самостоятельно! Работа на крыше может привести к серьезным травмам. Мало того, кровельные водостоки — это особая ниша, которую лучше оставить лицензированным сантехникам.
