Установка сдвоенной розетки: Как подключить двойную розетку самому

Как подключить двойную розетку самому

Двойная розетка — это 2 розетки, объединенные одним монолитным корпусом. Розетка имеет два штепсельных разъема, но устанавливается при этом в один стандартный подрозетник. Как установить такую розетку самостоятельно?

Почему именно двойная розетка?

Установку двойной розетки часто выбирают из финансовых соображений — она обходится гораздо дешевле, чем покупка нескольких одинарных.

Двойные розетки более прочно устанавливаются в стене и могут смотреться эстетичнее, чем монтированные то тут, то там отдельные розетки.

Важно! Использование двойных розеток возможно только при соблюдении определенных правил: суммарный ток, при для подключении каких-либо приборов, не должен превышать 10 или 16 Ампер.

Инструменты для установки двойной розетки

Для установки двойной розетки понадобиться такой набор инструментов:

• Отвертка соответствующая шурупам, прикручивающим розетку

• Отвертка, покрытая диэлектриком

• Подрозетник

• Кабель (если предстоит установка розетки, а не ее замена)

• Перфоратор (также — если требуется установка розетки на новое место)

• Розетка

• Нож

• Саморезы

• Кусачки

• Мультметр

• Перфоратор (также — если требуется установка розетки на новое место)

Прежде чем приступать к подключению

Перед установкой сдвоенной розетки нужно обязательно провести ряд подготовительных работ:

• Выбрать место установки

• Проложить кабель

• Установить подрозетники

• Выбрать подходящие розетки

Процесс установки

Первое, что нужно сделать — это обезопасить себя, обесточив розетку.

Но даже выключив в электрощите все автоматы, нужно убедиться в отсутствии напряжения в розетке. Для этого можно воспользоваться мультметром.

Теперь можно начать разбирать розетку. Для этого следует окрутить крепежные винты и убрать накладку.

Откроется механизм розетки, с которым и предстоит работать:

Теперь нужно при помощи ножа оголить провода в подрозетнике на 10 мм.

Вот они перед нами:

Подключение двойной розетки

В данном случае будет происходить подключение двух розеток к одной линии проводки, поэтому для первой розетки понадобится 6 проводов, а для второй прокладывается шлейф из 3-х основных проводов.

Соединение происходит вот по такой схеме:

То есть, первая розетка будет принимать напряжение и передавать его по шлейфу второй, параллельной розетке.

При подключении проводов нужно ориентироваться на цветовую маркировку, обычно черный провод — это фаза, голубой — ноль, а желто-зеленый — заземление. Фазу и ноль нужно подключить к крайним клеммам, а землю к центральной.

Определить фазу, ноль и заземление можно при помощи цветовой маркировки, принятой по стандарту:

Также можно воспользоваться индикаторной отверткой.

Очень важно осуществить подключение проводов к клеммам розетки правильно.

На рисунке видно, что питающие провода должны быть подключены именно к разным клеммам. В ином случае возникнет короткое замыкание и проводка сгорит.

Также нужно, чтобы при подключении второго провода к основной клемме, материал соединяемых проводов был одинаков, чтобы не начался процесс окисления металлов.

Важно! Полная электробезопасность обеспечивается в том случае, если заземляющий провод подключен к розеткам при помощи ответвления проводов, то есть он остается неразрывным.

Если все верно, то можно затянуть винты.

Теперь можно переходить к закреплению розетки. Следует выровнять механизм и надежно закрепить его в «стакане», воспользовавшись крепежными винтами и крепко закрутив их по бокам розетки.

Совет! Для того чтобы выровнять розетку и правильно установить декоративную накладку, нужно воспользоваться урочнем, маркером и карандашом, прочертив ровную полосу и равняться на нее при закреплении розетки.

После того как механизм закреплен, можно прикладывать накладку и затягивать винты.

Важно! Лицевая панель довольно хрупкая, поэтому при затягивании винтов важно не перестараться, чтобы она не треснула.

Осталось только включить напряжение и проверить работоспособность розетки.

При наличии определенных навыков установить двойную розетку самому не так уж сложно. Правда, процесс требует внимательности и соблюдения техники безопасности.

Обучающее видео, подробно и наглядно рассказывающее об установке двойной розетки:

установка и подключение внутренних и наружных моделей

Без многочисленных видов электрических приборов не достичь современного уюта и комфорта.

Вследствие чего в помещении требуется достаточное количество электрических точек. Старые модели уже не такие эффективные, поэтому их заменили новыми вариантами. Они обладают неоспоримыми достоинствами и имеют несколько мест для подключения вилок. Розетка двойная с заземлением может крепиться к открытой или скрытой проводке с переменным напряжением тока.

• Схема подключения
  • Извлечение старой точки
  • Установка подрозетника и работа с проводами
  • Подсоединение кабелей
  • Монтаж всех запчастей
• Сдвоенная розетка из одинарных моделей
• Финальная часть

Схема подключения

Некоторые люди до сих пор не имеют понятия о таких устройствах. Они полагают, что двойная с заземлением розетка состоит из нескольких коробок, которые расположены вблизи друг к другу. Но это значительно портит внешний вид помещения, к тому же вероятнее всего понадобится изготовить дополнительное отверстие для установки подрозетника. Это существенно усложняет работу.

А новые модели моноблочного типа легко заменяют старые прототипы без проделывания ниши для дополнительной точки. Однако можно полностью заменить всю ненужную конструкцию на новую вплоть до установочной коробки, но есть вероятность, что придется в этой рабочей зоне заняться масштабным переклеиванием обоев или покраской. Можно обойти такую проблему и аккуратно монтировать устройство в существующий подрозетник.

Извлечение старой точки

Установка сдвоенной розетки считается мелким ремонтом, соответственно, с такой задачей может справиться практически любой мужчина. Чтобы не портить интерьер помещения и не заниматься прокладкой нового электропровода, достаточно монтировать устройство в имеющуюся коробку. Однако эти манипуляции потребуют легкого косметического ремонта. Устанавливаемая двойная розетка в один подрозетник предполагает следующие шаги по демонтажу:

1. Сначала в квартире или доме отключают электроэнергию. Это первое правило техники безопасности. В распределительном щитке находятся переключатели, которые смещаются в вертикальном или горизонтальном положении. Все зависит от конфигурации автомата. После проделанной работы надо убедиться в отсутствии напряжения в сети, проверив проводку индикаторной отверткой.
2. Далее демонтируют старую точку, откручивая крепежные винты или шурупы, удерживающие розетку. Затем крышку снимают, а провода отсоединяют. Потом фиксирующие лапки самого устройства откручивают непосредственно в коробе.

Таким же способом разбирают новое изделие, снимая внешнюю панель, отделяя от основной части.

Установка подрозетника и работа с проводами

Если возникло желание установить новую коробку под розетку, многие отдают предпочтение фирме Schneider Electric. Ее диаметр изнутри составляет 6,8 см. Эти изделия качественные, надежные и пользуются большим спросом. Их преимущество заключается в том, что крепежи располагаются с внешней стороны устройства, поэтому суппорт розетки зафиксировать несложно.

Сейчас тяжело подобрать новые модели двойных точек, чтобы они максимально плотно установились в старый подрозетник. Соответственно, возникает риск постоянной неустойчивости конструкции в коробе. Лучше установить новый вариант, прочно закрепляющий изделие. Обычно основной короб, удерживающий само устройство, фиксируют на алебастр или подобный быстросохнущий раствор. Желательно деталь монтировать ровно, поскольку потом ее сложно будет выровнять. Придется заново все демонтировать и снова устанавливать элемент.

Пошаговая разделка кабеля:

1. Для устранения внешней защиты провода применяют обыкновенный острый нож. Отрезают изоляцию всегда вдоль и маленькими кусками. В таком случае риск ранения снижается.
2. Неопытные люди полагают, что чем больше останется запасного кабеля, тем лучше. Это не так. Поскольку лицевая панель при большом пучке проводов может не установиться плотно. Достаточно длины примерно 10 см. Но если они короткие, то их придется удлинить. Чтобы это сделать, надо зачистить края на 1 см и прикрепить аналогичные кабели, закрутив места соединения пассатижами. Потом эти оголенные участки обрабатывают изоляционной лентой.

Если края электропровода с разломами или окисленные, то дефектную часть лучше удалить.

Подсоединение кабелей

После подготовки проводов их надо подключить к контактам. Отталкиваясь от стандарта, в распределительном щитке находится 3 проводка, которые обозначаются так: желто-зеленый (заземление), коричневый (фаза) и синий (ноль)

. Процесс работы:

1. Сначала, чтобы подсоединить электропровода, необходимо от клемм открутить шурупы отверткой с плоским или острым наконечником. Все зависит от вида винтов. Потом туда устанавливают кабели и обратно закручивают.
2. Если на правый контакт прикрепить ноль или наоборот, поменяв их местами с фазой, то ничего страшного в этом нет. Но обычно фазный кабель подсоединяют к правой клемме. Важно не допустить их подключения на одном контакте (шине), потому что замыкание будет неизбежным.
3. Посередине закрепляют заземляющий провод. Вблизи соответствующей клеммы расположен специальный знак.

Чтобы избежать выпадения кабелей из контактов, все шурупы надо прикручивать максимально плотно.

Монтаж всех запчастей

После подключения устройства к проводам от распределительной коробки последует укладка оставшихся механизмов. Двойная внутренняя розетка с заземлением крепится следующим образом:

1. Для установки двойной розетки в основную коробку надо аккуратно поместить кабели в изделие. Недопустимо, чтобы провода находились под фиксаторными лапками, в противном случае нарушится изоляция. Достаточно сложить материал в виде гармошки и закрепить в подрозетнике.
2. Далее к стенкам основного короба монтируют розетку с неким заглублением вовнутрь. Вся конструкция прикрепляется винтами или шурупами. Второй вариант более надежный. После выравнивания детали приступают к фиксированию саморезами суппорта к коробке.
3. После прочного укрепления необходимых элементов монтируют декоративную накладку. Если предыдущая работа сделана правильно, а углы розетки симметричны коробке, то панель установится плотно, без щелей между стенкой и деталью.

Надо не забывать, что мощность сдвоенной розетки не увеличивается в 2 раза, поскольку кабель подсоединяется только один. Поэтому не стоит перегружать точку, рабочее напряжение которой 16 Ампер и включать в нее более одного электрического прибора свыше 2 кВт.

Сдвоенная розетка из одинарных моделей

Не все современные вилки европейского стандарта удобны в эксплуатации для двойных точек, находящихся в цельном корпусе. Их нередко приходится переворачивать, подключая одновременно 2 штуки. Хотя внешний вид конструкции привлекательный, но все же такие мероприятия доставляют дискомфорт.

Проблема решается путем монтажа одного электрического блока, состоящего из двух и более одинарных моделей. Для этих целей потребуется 2 розетки и 2 подрозетника (допустимо применить двойной короб), также надо приобрести накладку на 2 отверстия.

По такой схеме можно установить даже тройные и четверные устройства. Розетка внутренняя двойная устанавливается по такому принципу:

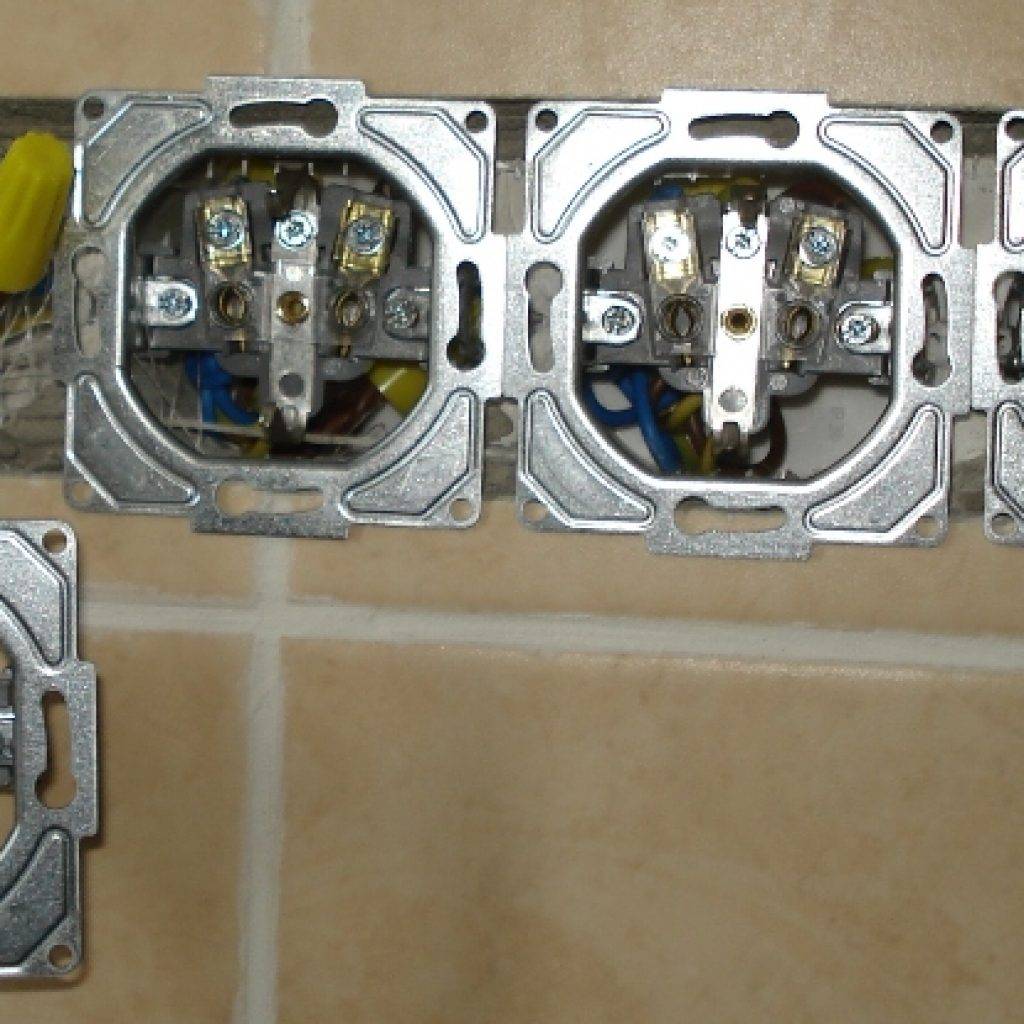

1. Вначале в стене проделывают отверстия для основных коробок. Применяют перфоратор с коронкой нужного диаметра. Но перед сверлением по одной линии делают метки, чтобы расположение углублений было симметрично. Если специальной насадки по бетону не имеется, то подойдет обычное сверло. Создается карандашом окружность, по которой необходимо изготовить множество дыр и удалить внутреннюю часть зубилом и молотком.
2. Надо знать, что розетки могут мешать друг другу, накладываясь или упираясь между собой. Поэтому промежуток от одного отверстия к другому составляет 7,1 см. Есть модели подрозетников, оснащенные специальными крепежами для надежной стыковки к блоку. Поэтому в процессе их установки расстояние контролируется автоматически.
3. После чего последует разделка провода по стандартной технологии. Желательно использовать кабель сечением минимум 2,5 мм². Он выдержит достаточное напряжение.

Перед работой с электрикой ток в распределительном щитке надо отключить.

Финальная часть

В первом варианте сдвоенной розетки все предельно ясно с подключением кабелей к 3 контактам: заземлению, фазе и нолю. Но в этом случае изделие имеет немного другую конструкцию. Нужно знать нюансы, к примеру, правилами ПУЭ по пункту 1.7.144 запрещается последовательное подсоединение проводов заземления. Инструкция по сборке:

1. Ноль и фазу подсоединяют шлейфом, а заземление разделяют на отдельные ответвления. Опрессовкой в коробе изготавливают необходимое их количество исходя из числа подключаемых розеток.
2. После манипуляций с заземляющими ответвлениями предстоит замотать гильзу изоляционной лентой или термоусадочной трубкой. Затем нужно подключить саму розетку.
3. К контакту первого изделия подсоединяют 2 фазы. Первый провод идет от основного кабеля, а второй закрепляется на другой розетке. На следующую клемму монтируют аналогичным способом ноль. Питающий провод и подсоединенные куски подбирают одинакового сечения. После чего к точкам фиксируют отдельные заземления.
4. Далее приступают к укреплению устройств в основных коробках. Затем берут розетки и крепят их на своих позициях в подрозетниках. После устанавливают накладку.

Подобные изделия рассчитаны на эксплуатацию ноутбуков, зарядных устройств, светильников и телефонов. По идентичной схеме монтируется розетка двойная наружная, но без изготовления углубления в стене для подрозетника.

Как легко установить розетку USB

Сколько раз вы бегали по дому в поисках штекера адаптера USB? Вам приходится отключать другие зарядные устройства или прикроватные лампы, чтобы зарядить телефон ночью? Вам надоело спорить с отпрысками/партнерами о том, куда делись ваши зарядные устройства? Что ж, сегодня у нас есть решение — оно дешевое, простое, и вы будете удивляться, что же вы делали без него…

Двойные розетки с USB-зарядными устройствами за последние несколько лет стали очень популярными, главным образом потому, что они такие простые. подходит и может заменить существующие двойные розетки без каких-либо проблем. Они точно такого же размера, и их можно купить в большинстве магазинов DIY и электрических розеток.

Требуется определенная степень уверенности, но если вы выполните эти четыре шага, вы быстро начнете заряжаться.

1. Выключите сеть

Электричество опасно. Никогда не пытайтесь работать с электрикой, если вы не уверены, что она отключена. Если вы решите заменить розетки в своем доме, я бы порекомендовал вам приобрести тестер розеток — они стоят около 15 фунтов стерлингов и просты в использовании, просто убедитесь, что вы проверили их на своей старой розетке, прежде чем отключать электричество. чтобы вы знали, что они работают.

В вашем доме будет потребительский блок (обычно под лестницей или высоко возле входной двери). Откройте его и загляните внутрь — вы увидите ряд предохранителей или автоматических выключателей. Если ваша электрика правильно установлена ​​и обслуживается, на каждом предохранителе должна быть указана область, которую он охватывает, например, освещение наверху, питание внизу. Выберите правильный предохранитель и переведите его в положение «выключено». Вы можете щелкнуть главным выключателем и выключить все, чтобы быть уверенным, но вы сбросите все свои часы, если сделаете это. Убедитесь, что ваш тестер розеток не показывает питание, и вы готовы к работе.

2. Достаньте старый

Для этого вам понадобится маленькая плоская отвертка. На передней панели существующей розетки вы увидите два винта — по одному с каждой стороны. Они прикрепляют вашу розетку к коробке внутри стены. Осторожно отвинтите оба из них и осторожно потяните гнездо вперед. Вам понадобится достаточная слабина проводов сзади, чтобы иметь возможность полностью перевернуть розетку вниз, чтобы была доступна задняя поверхность (если вы не можете, остановитесь здесь, закрутите все обратно и обратитесь к профессионалу для выполнения этой работы).

Если ваша проводка до 2004 года, внутри вы найдете провода красного, черного и желто-зеленого цвета в полоску. Если ваша проводка после 2004 года, они будут коричневыми, синими и полосатыми в зелено-желтую полоску. Красный и коричневый провода находятся под напряжением, обозначены буквой «L» на розетке, черный и синий — нейтральны, обозначены буквой «N», а зеленый и желтый провода — заземление, обозначены либо буквой «E», либо тремя вертикальными линиями. . Используя маленькую отвертку, разъедините соединения этих проводов и снимите старую розетку.

3. С новым

Распакуйте новую двойную розетку. Задняя панель, скорее всего, будет отличаться от вашей старой розетки, но даже если она похожа, обязательно отметьте, какие разъемы являются активными, заземленными и нейтральными — жизненно важно правильно подключить новую розетку.

Открытые медные концы вашей проводки необходимо отрезать, так как они были ослаблены при затягивании в старую розетку. Для этого используйте бокорез — он доступен на Amazon примерно за 6 фунтов стерлингов, если у вас его еще нет. Обнажите около 5 мм меди на каждом проводе, сняв цветную оболочку с помощью бокорезов. Будьте осторожны — вам нужно разрезать только пластиковую оболочку, а НЕ провод внутри.

Перед окончательным подключением с помощью маленькой отвертки убедитесь, что винты клемм полностью открыты. Вставьте провод(а) в соответствующую клемму, пока ни один из медных проводов не будет оголен, и затяните отверткой. Они должны быть надежно закреплены, но будьте осторожны — если вы затянете слишком сильно, вы можете перерезать медный провод. После того, как все ваши провода подключены, проведите последнюю проверку — помните, что коричневый или красный — это напряжение, синий или черный — это нейтраль, а зеленые и желтые полосы — это земля.

Затем вставьте новую розетку на место, стараясь не зажать провода между розеткой и коробкой. Либо используйте старые винты, которые вы выкрутили изначально, либо винты, прилагаемые к вашей новой розетке (они обычно находятся на задней поверхности розетки, чтобы привинтить переднюю часть розетки на место). Если у вас есть небольшой спиртовой уровень, вы можете использовать его, чтобы проверить, что все ровно, но еще раз, будьте осторожны, не затягивайте винты слишком сильно — вы не хотите треснуть пластиковый корпус вашей новой розетки на последнем препятствии.

4. Включите его снова

Вернитесь к своему потребительскому блоку и снова включите предохранитель или предохранители. Он должен оставаться включенным — если он сразу отключится, вернитесь и проверьте свои подключения к розетке.

Когда питание снова будет включено, проверьте правильность работы розетки с помощью тестера розеток (если вы попытаетесь проверить, подключив лампу, вы можете пропустить некоторые неисправности, даже если лампа загорится). Вот и все! Заряжайте устройства в любое время, не ища переходников для розеток, а затем рассказывайте своим друзьям, насколько они полезны!

Если вы застряли, обратитесь к нашей команде в BCG Electrical. Мы радуем наших клиентов оперативными, надежными и профессиональными электротехническими услугами с 2004 года. Мы являемся выбором номер один в Хэмпшире для электротехнических услуг в бытовом, коммерческом и промышленном секторах.

Свяжитесь с нами сегодня, позвонив нам по телефону 01329 281238 или написав нам напрямую по электронной почте info@bcgelectrical. com
