Установка сифона под раковину в ванной: Как собрать и установить сифон для раковины в ванной комнате или под мойкой на кухне

Содержание

Как собрать и установить сифон для раковины в ванной комнате или под мойкой на кухне

Неотъемлемой частью каждой раковины, ванны или душевой кабины является сифон. Это нехитрое устройство оснащено гидрозатвором, который надежно перекрывает неприятно пахнущим канализационным газам доступ в помещение. Грамотно подобрать и установить сифоны для раковины достаточно просто. С этим справится даже начинающий сантехник. Однако прежде, чем приступить к работе, стоит внимательно изучить инструкцию по установке и познакомиться с некоторыми нюансами выбора устройства.

Содержание

  • Устройство и типы сифонов для раковины
    • Гофрированный сифон
    • Трубная конструкция
    • Бутылочный сифон
  • Что стоит учесть при покупке сифона
  • Пошаговое руководство по сборке и установке сифона
    • Демонтаж старого прибора
    • Монтаж нового сифона под умывальник
    • Особенности установки устройств с переходной манжетой
    • Как собрать гофрированный сифон для мойки
  • Видео: установка сифона на раковину

Устройство и типы сифонов для раковины

Современные сантехнические приборы очень разнообразны. На них могут быть установлены сифоны трех основных типов.

Гофрированный сифон

Такую конструкцию принято называть «гофрой». Она представляет собой хорошо гнущуюся пластиковую складчатую трубку, которую при установке изгибают, чтобы получить водяной затвор. Полученный изгиб надежно фиксируется пластиковым хомутом. Несомненным достоинством гофрированной детали можно считать ее подвижность. При необходимости мойку можно легко передвинуть в другое место. Растягивающийся в разные стороны сифон легко займет новое положение.

На схеме показано строение сифона и примерный порядок сборки его деталей

Монтаж нового сифона под умывальник

Приступаем к сборке конструкции. Подробная инструкция, как правило, есть на упаковке прибора. Желательно выполнить ее максимально точно. В целом процедура установки выглядит следующим образом:

  • В паз отстойника вставляем прокладку и закручиваем ее снизу сифона.
  • Поочередно надеваем на отводной патрубок следующие детали: стяжную пластиковую гайку и конусную прокладку. Последнюю нужно расположить в нескольких сантиметрах от края патрубка.
  • Подготовленный таким образом патрубок вставляем в тело колбы. Осторожно затягиваем гайку. Инструмент при этом использовать не рекомендуется, иначе можно испортить систему.
  •  Стяжную гайку с прокладкой надеваем на выводную трубу и прикручиваем ее к сифону. Конусную прокладку надеваем на обратный конец трубы и вставляем ее в канализационный вывод.
  • В сливное отверстие мойки укладываем прокладку, поверх нее – металлическую сетку. Вставляем длинный металлический винт, после чего аккуратно прикручиваем патрубок. Следим, чтобы не возникло перекосов.
  • Проверяем, чтобы патрубок не касался дна отстойника, иначе вода не сможет проходить через него.
  • Проводим пробный пуск воды. Постепенно открываем кран на максимум и внимательно осматриваем систему на предмет протечек. Если они появились, обрабатываем щели герметиком и вновь тестируем конструкцию.
Пробный пуск воды – важный этап монтажа. Он выявляет все допущенные ошибки при установке

Особенности установки устройств с переходной манжетой

В том случае, когда труба не соответствует диаметру сливного отверстия, используется переходная манжета. Это вполне допустимый вариант, однако, нужно учитывать, что такое соединение менее надежно, чем конструкция с трубой расчетного диаметра. Процедура установки сифона с переходной манжетой аналогична описанной выше. Единственное различие в том, что конусную прокладку для отводной трубы придется заменить на резиновую манжету. Этот метод может быть использован при подключении трубы диаметром 32 мм к сифону на 40 мм.

Как собрать гофрированный сифон для мойки

Это наиболее простая система. Количество деталей в ней минимально. Основной элемент устройства – гофрированная труба, в которой создается водяной затвор. Она же выполняет роль и сливных патрубков. Процесс установки заключается в подключении одного конца детали к мойке, а второго – к канализационному раструбу. После чего обязательно выполняется изгиб нужной глубины и фиксируется пластиковым хомутиком. Устройство готово к эксплуатации.

Гофрированный сифон – наиболее простое, но очень эффективное устройство. Главным достоинством системы является ее подвижность

Рекомендации, как поменять сифон под раковиной, просты и понятны даже начинающему домашнему мастеру. Нужно определиться с типом конструкции, правильно выбрать ее и грамотно установить, руководствуясь инструкцией, приложенной к прибору. Особых навыков здесь не потребуется, только терпение, аккуратность и четкое выполнение всех пунктов руководства. Если же это кажется слишком сложным, всегда можно пригласить специалистов, которые грамотно и быстро установят конструкцию любой сложности.

Видео: установка сифона на раковину

Установка сифона для раковины: инструкция от мастеров

Опубликовано:

Раковины для кухни и ванной комнаты продаются как в сборе с сифоном, так и без него. Если вы приобрели прибор второго типа, то вас ожидает Установка сифона для раковины своими руками.

Именно об алгоритме монтажа сантехнического сифона и пойдет речь в нашей статье.

Содержание

  1. Область применения и комплектация сифонов со сливным отверстием 32 мм
  2. Установка сифона с диаметром сливного отверстия 32 мм
  3. Особенности сифона со сливным отверстием 40 мм в диаметре

Область применения и комплектация сифонов со сливным отверстием 32 мм

Такого типа сифоны применяются для подключения умывальников, раковин и моек с одинарным отверстием для слива малого диаметра к канализационной системе. Используют их также при подключении сантехнических приборов, оснащенных системой защиты от переливов, при условии, что канал перелива с изделием являет единое целое и выводится в общее сливное отверстие.

Главным преимуществом таких моделей служит компактность размеров корпуса. Чтобы перейти к изучению того, как установить сифон на раковину, необходимо сначала изучить его устройство.

Комплектация сифонов 32 мм следующая:

Совет!

Давление воды в сливных системах, как правило, очень низкое, однако пренебрегать здесь надежной герметизацией соединений отнюдь не стоит.

Установка сифона с диаметром сливного отверстия 32 мм

Вставка жесткой трубы от сифона в переходную манжету канализационной трубы

Как установить сифон для раковины:

  1. Сборку сифона начинают с установки нижней пробки. В данной точке будет сохраняться постоянное максимальное давление воды. Еще при покупке изделия в магазине рекомендуется отвернуть по резьбе пробку и проверить ее на предмет наличия каких-либо повреждений, к примеру, на предмет дефекта резинового уплотнителя или скола резьбы.
  2. Проверяют стыковочную (нижнюю) поверхность корпусной резьбы. Так, острые заусенцы на пластике могут нанести повреждения кольцевой прокладке. Они, как правило, не являются серьезным дефектом и могут быть легко устранены при помощи ножа с острым лезвием.
  3. Тонкую кольцевую прокладку, уложенную в паз, промазывают герметиком, захватывая при этом нижнюю часть резьбы пробки. На корпус пробку ввинчивают без лишних усилий до упора.
  4. Все типы сифонов (как для раковины, так и для ванны) рекомендуется подключать к канализации в виде жесткой сборки – например, посредством готовой сливной трубы или трубы, собранной из отдельных фрагментов для устройства пластиковой канализации.
    Тем не менее, при подключении сифонов к мойкам и раковинам допускается использование и мягкой гофрированной трубы («гофры») с пластиковыми жесткими патрубками, которая подлежит растягиванию до требуемой длины.
    В продаже доступны гофры с патрубками диаметром 32, 40 и 50 мм в разных сочетаниях. Имеются также и универсальные изделия, подходящие под любые размеры (лишнее срезают), с патрубками с накидной пластиковой гайкой, служащей для присоединения к сифонной резьбе через плоскую накладку.

Совет!

Соединение методом обжима плоской прокладки выходит всегда существенно менее надежным в сравнении с конусной, идущей в комплекте.

При неимении возможности приобретения трубы без гайки, следует ее удалить, срезав ограничительный бортик аккуратно при помощи болгарки.

Перед этим, естественно, потребуется убедиться в соответствии стандарту диаметра патрубка.

  1. Операции по монтажу мягкой пластиковой манжеты конусной формы и выпускного патрубка, оснащенного резиновой прокладкой, проводятся с герметизацией стыка между декоративной накладкой, выпускным патрубком и сифоном посредством двух прокладок: черную с кольцевым тиснением промазывают герметиком и надежно фиксируют на верхней области выпускного патрубка; тонкую белую фиксируют под декоративной накладкой сливного отверстия.
    Даже при незначительном выступе верхнего края декоративной накладки сливного отверстия раковины над плоскостью дна, вокруг него будет всегда застаиваться вода. Качественные раковины всегда предусматривают утопление накладки под плоскостью дна, тогда как более дешевые модели могут иметь недостаточно глубокое штампованное сливное отверстие.
  2. По завершению монтажа выпускного клапана, а также затяжки винта крепления, удаляют избыток герметика. Далее одевают на выпуск пластиковую гайку и конусную резиновую манжету вниз узкой стороной. Длина патрубкового выпуска позволит в определенной степени регулировать высоту монтажа сифонного корпуса.
  3. Отверстие выпуска сифона выставляют под требуемым углом к канализационной системе, а затем фиксируют корпус на оптимальной высоте. При этом пластиковую гайку затягивают до упора от руки, без использования инструмента.

    Сифон для раковины: установка с использованием гофры

  4. Установленный сифон подключают к канализационной системе посредством жесткой трубы или мягкой гофры с жесткими патрубками, которая принимает оптимальную форму.
    Причем нужно иметь в виду, что длину горизонтальных участков как мягкой трубы, так и жесткой сборки устраивают минимальной с целью исключения ее провисания при эксплуатации.



Особенности сифона со сливным отверстием 40 мм в диаметре

Сфера применения и комплектность таких сифонов практически идентичны предыдущим моделям. Исключением являются несколько большие размеры корпуса сифона и декоративной накладки для сливного отверстия.

Также в комплект дополнительно входит переходная манжета из резины с 40 на 32 мм, которой заменяют пластиковую манжету 40 мм при подключении изделия к канализационной трубе диаметром 32 мм. Операции по монтажу любого типа манжет при подключении сливной трубы аналогичны.

Совет!

Переходная манжета не создает такой высокой надежности, как труба расчетного диаметра.

В зависимости от диаметра используемой трубы всегда должна устанавливаться одна манжета – либо переходная, либо под диаметр отверстия слива.

Мы разобрали, каким образом может быть осуществлена установка сифона на раковину, и теперь, выполнив монтаж самостоятельно в соответствии с представленной инструкцией, вы, наверняка, сможете практически навсегда забыть о его существовании.





Как вам статья?

Рейтинг

( Пока оценок нет )

раковины сифона установка

Как заменить сифон на раковине

К

Аарон Стикли

Аарон Стикли

Аарон Стикли — лицензированный сантехник с 15-летним опытом работы в сфере коммерческого, нового сантехнического оборудования, обслуживания и ремонта жилых помещений. Он начал свой собственный бизнес по обслуживанию жилья и ремонту сантехники. Статьи Аарона о сантехнике на The Spruce публикуются четыре года.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 30.05.22

Рассмотрено

Ричард Эпштейн

Рассмотрено Ричард Эпштейн

Ричард Эпштейн — лицензированный мастер-сантехник с более чем 40-летним опытом работы в сфере сантехники для жилых и коммерческих помещений. Он специализируется на оценке, а также проектировании и инжиниринге сантехнических систем и работает в одной из крупнейших в Нью-Йорке профсоюзных строительных компаний по сантехнике.

Узнайте больше о The Spruce’s Наблюдательный совет

Ель / Кевин Норрис

Обзор проекта

Сливной сифон представляет собой петлеобразный участок трубы в сливном узле раковины, расположенный сразу под раковиной. Это требуется сантехническими правилами и часто является частью установки новой раковины, поскольку старый узел ловушки не всегда соответствует новой конфигурации раковины. Когда части ловушки подвергаются коррозии или соединения начинают протекать и не могут быть исправлены затяжкой соединительных гаек, пришло время заменить весь узел ловушки. Методы замены легче понять, если вы знаете, как работает дренажная ловушка.

Как работает P-ловушка

Дренажная ловушка часто известна как P-ловушка . Название происходит от его формы — петля, похожая на перевернутую букву «П». Изгиб сифона удерживает небольшое количество стоячей воды, которая остается в канализации каждый раз, когда используется раковина. Вода закрывает сливное отверстие и предотвращает попадание газов из канализационной системы в ваш дом.

Сливная ловушка также представляет собой удобную точку восстановления, если кольцо или другой небольшой ценный предмет упадет в канализацию. Такие предметы часто остаются в ловушке, а не смываются в основной сток. В качестве дополнительного бонуса сливной сифон обеспечивает место для очистки засоров — либо из самого изгиба сифона, либо из ответвления стока, ведущего в стену.

Новый сливной сифон в сборе, часто продаваемый в виде комплекта, обычно включает два или три основных компонента: изгиб сифона (сам по себе он имеет форму буквы «J») и рычаг сифона, один изогнутый конец которого подходит к сифону. изгиб и прямой конец, который соединяется с отводным сливным отверстием в стене. Некоторые комплекты включают удлинитель хвостовика, который идет прямо вниз от хвостовика, соединенного с нижней частью раковины.

В комплекты могут входить дополнительные адаптеры и детали, которые могут вам не понадобиться. Различные детали сливного бачка также можно приобрести по отдельности.

Изгиб ловушки и рычаг ловушки закреплены короткими гайками большого диаметра, называемыми скользящими гайками. Внутри каждого соединения к трубе прилегает виниловая скользящая шайба. Вы можете ослабить гайки вручную или плоскогубцами. Если у вас нет плоскогубцев, вы можете использовать трубный ключ, но будьте осторожны, чтобы не повредить детали; трубные ключи могут оказывать большое усилие.

Материалы дренажной ловушки

Сифоны для слива раковины обычно изготавливаются из белого ПВХ, черного АБС-пластика или хромированного металла (латуни или меди). При замене ловушки вы можете использовать тот же материал, что и старая ловушка, или выбрать что-то другое. Сменные сливные ловушки продаются в виде комплектов в центрах благоустройства дома, хозяйственных магазинах и интернет-магазинах. Доступны несколько размеров (диаметров труб), включая 1 1/4 дюйма, 1 1/2 дюйма и 2 дюйма. В раковинах для ванных комнат обычно используются 1 1/2-дюймовые сифоны, а в кухонных раковинах обычно используются 2-дюймовые сифоны.

В комплект поставки входят шайбы, которые позволяют подключаться к патрубку 1 1/4 дюйма от раковины. 2-дюймовые сифоны обычно используются в сливах для душа и ванн. нуждаться.

Некоторые сливные устройства для раковины изготавливаются из жестких труб и фитингов из ПВХ или АБС-пластика, которые постоянно приклеиваются растворителем в местах соединений. Чтобы заменить этот тип сборки, вы должны отрезать старые трубы и использовать переходники для соединения с новой сборкой с скользящими фитингами.

Наконечник

В некоторых комплектах сифона используется гибкий, похожий на гармошку рычаг сифона или удлинитель хвостовика. Несмотря на то, что они упрощают соединение, когда хвостовик смещен от дренажного отверстия ответвления, этот тип трубы имеет внутренние гребни, которые могут сделать ее восприимчивой к засорению. Большинство сантехников избегают этого типа сливных ловушек, и местные правила могут даже объявить их вне закона. Гладкостенные трубы являются лучшим выбором.

Прежде чем начать

Поставьте под ловушкой небольшое ведро и приготовьте несколько тряпок или полотенец для сбора пролитой жидкости. Пространство под тумбой под раковину может быть темным и тесным; небольшой рабочий свет или фонарик может быть полезным.

Оборудование/инструменты

  • Ведро
  • Тряпки
  • Рабочий свет (при необходимости)
  • Плоскогубцы
  • Ножовка или труборез (при необходимости)

Материалы

  • Комплект сливной ловушки

Ель / Кевин Норрис

  1. Удалите изгиб ловушки

    Снимите старый изгиб ловушки (изогнутый элемент), открутив накидные гайки на обоих концах изгиба. Поверните гайки вручную, если это возможно, или ослабьте их плоскогубцами; затем открутите гайки вручную. Потяните ловушку прямо вниз, чтобы отсоединить ее от наконечника, и осторожно вылейте ее содержимое в ведро.

    Снимите шайбу накидной гайки (виниловая шайба со скошенной кромкой) и накидную гайку с конца хвостовика раковины — прямой вертикальной трубы, направленной вниз от стока раковины. Если ваша конфигурация включает в себя удлинительную трубку, ведущую от хвостовика раковины к изгибу ловушки, удалите ее.

    Ель / Кевин Норрис

  2. Снимите ловушку

    Снимите рычаг сифона, ослабив накидную гайку, крепящую его к сливной трубе в стене, и вытащив рычаг наружу. Если рычаг ловушки застрял, потяните его вперед и назад, вытягивая.

    Ель / Кевин Норрис

  3. Проверка новой ловушки

    Проверьте новый изгиб ловушки и рычаг ловушки, чтобы убедиться, что они совпадут с хвостовиком и настенной трубой. При необходимости отрежьте новый рычаг ловушки до той же длины, что и старый рычаг ловушки, используя ножовку или труборез. Наконечник раковины или удлинитель, возможно, также придется обрезать по длине.

    Ель / Кевин Норрис

  4. Установите гайки и шайбы

    Подготовьте новый рычаг ловушки, надвинув накидную гайку на рычаг так, чтобы резьба гайки была обращена вниз к соединению ловушки. Добавьте еще одну гайку на прямой конец рычага так, чтобы резьба была обращена к прямому концу. Добавьте шайбу скользящего соединения поверх этого прямого конца так, чтобы скошенный конец шайбы был обращен наружу.

    Установите накидную гайку и шайбу на конец хвостовика раковины так, чтобы скос шайбы был направлен вниз.

    Ель / Кевин Норрис

  5. Сборка деталей

    Вставьте рычаг ловушки в сливное отверстие в стене. Наденьте изгиб ловушки на конец рычага ловушки и на хвостовик раковины. (Если используется удлинитель хвостовика, установите его в это время.) Наденьте накидные гайки на фитинги и неплотно навинтите их на резьбовые ступицы.

    Отрегулируйте изгиб ловушки и рычаг ловушки, чтобы детали были правильно выровнены (не под неудобными углами), а рычаг ловушки слегка наклонялся к стене. Рекомендуемый наклон вниз составляет 1/4 дюйма на фут.

    Вручную затяните гайки скольжения. Если это пластиковые гайки, вы сможете затянуть их вручную настолько, насколько это необходимо; если они металлические, подтяните их плоскогубцами.

    Ель / Кевин Норрис

  6. Проверка фитингов

    Откройте кран раковины на полную мощность и дайте воде стечь в канализацию, пока вы проверяете соединения с накидной гайкой на наличие утечек. Если какое-либо соединение протекает, осторожно затяните накидную гайку плоскогубцами, пока утечка не прекратится. Будьте осторожны, чтобы не перетянуть гайки, особенно если они пластмассовые.

    Ель / Кевин Норрис

Источники статьи

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.

  1. 3280.606 Ловушки и средства очистки. Институт юридической информации Корнельского юридического факультета.

как собрать и установить сифон своими руками

В области защиты ванной комнаты от проникновения неприятных ароматов и газов из коллектора большое значение имеет правильная установка сифона на ванну. Это своеобразный буфер между баком для купания и канализацией.

Его покупке должен предшествовать анализ основных критериев, влияющих на грамотный выбор. В этом материале мы расскажем о популярных разновидностях сифонов, разберемся, как выбрать это устройство. А также расскажем вам несколько секретов установки этих сантехнических устройств.

Содержание статьи:

  • Виды сифонов для ванн
    • Плюсы и минусы гофрированного сифона
    • Трубчатый сифон
    • Сифон с флягой или бутылкой
    • Современный плоский сифон phon
  • Классификация сифонов по конструкции слива
  • Как собрать и подключить сифон?
    • Особенности сборки полуавтоматического сифона
    • Проверка надежности соединения
  • Несколько полезных советов по установке
  • Выводы и полезное видео по теме

Виды сифонов для ванн

Среди современных сифонов чаще всего встречаются 4 их вида: гофрированные, коленные или трубчатые, с грушей, плоские. Правильно подобранный как по конструкции, так и по материалу, из которого он изготовлен, сифон обеспечит надежную и долгосрочную работу.

Фотогалерея

Фото

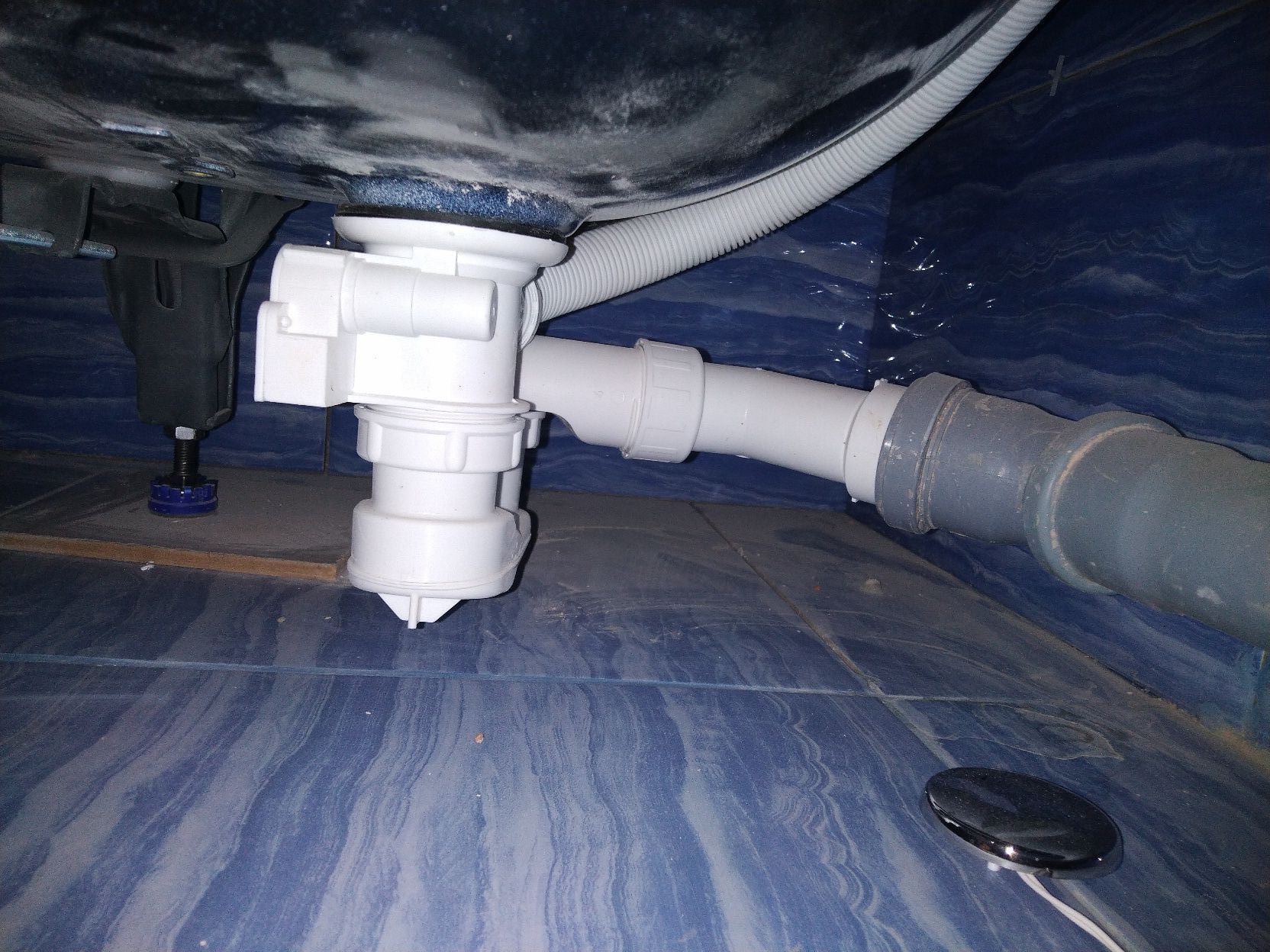

Сифон для ванны располагается непосредственно между выходом в канализацию и сантехническим бачком, предназначенным для сбора воды

Чаще всего сифон для ванны входит в состав сливно-переливной системы, предотвращающей аварийный перелив чаши

Конструктивно сифон предусматривает обязательное задержание загрязнений, способных создать затор в канализации

Все варианты сифона форма изгиб трубопровода, в котором образуется водяной затвор. Необходимо предотвратить попадание запахов канализации в помещение.

Среди сифонов, устанавливаемых под ванну, есть разборные и неразборные устройства. В приоритете разборный вариант

Разборные сифоны проще и легче в обслуживании. При возникновении пробки в канализации и в профилактических целях их необходимо прочистить

Из-за особого расположения сифона под ванной и высоты сантехники этого типа большинство потребителей выбирают плоские модели сифонов

А плоская или слегка изогнутая форма сифона для ванны также необходима для подключения устройства с уклоном, необходимым для естественного стока загрязненной воды

Расположение сифона для ванны

Компонент переливной системы

Устройство предотвращения засорения

Устройство сифона против запаха

Понимание принципа устройства

Чистка сифона под чашей ванны

Стандартная форма сифона для ванны 90 003

Подключение сифона к канализационный выпуск

Плюсы и минусы гофрированного сифона

Среди перечисленных типов конструкция гофрированного сифона самая простая. Состоит из 2-х основных узлов – слегка изогнутого выхода и трубы с рамой.

Простота установки – основное преимущество устройства. Гофрированную трубу можно разместить в любой плоскости. Недостаток его в том, что если в случае засорения потребуется прочистить такой сифон, то сделать это нужно будет вручную, предварительно разобрав конструкцию.

Самостоятельно сформировать и . Используйте этот тип, если канализация имеет нестандартное исполнение.

Монтаж гофрированного сифона прост. Выход соединен с санузлом, а спуск рассчитан на установку в канализацию

В «чистом виде» под ванну не устанавливается гофрированный сифон, образующий гидрозатвор простым изгибом трубы. Такое решение грозило бы частым образованием заторов и не радовало бы сложностью очистки:

Галерея изображений

Фото

Гофрированные трубы в сифонной конструкции

Преимущества гофры в обустройстве ванны

Сантехника в удобное расположение

Подсоединение гофрированной трубы к выходу в канализацию

Трубчатый сифон

Форма жесткой конструкции напоминает подкову или букву S в горизонтальном расположении. Преградой для распространения неприятных запахов из канализации является вода, постоянно присутствующая в изгибе трубы.

Высококачественные сифоны имеют пробку в нижней части колена для облегчения чистки. Если такой детали нет, освободить систему от скопившегося мусора сложно.

Металлические сифоны являются частью дорогой сантехники. В таких системах дизайнеры никогда не используют пластик. Они изготавливаются из латуни, бронзы или нержавеющей стали. Первые 2 материала окисляются, если не покрыты специальным составом.

Трубчатые сифоны могут быть цельными или разборными. Их изготавливают из металла или пластика.

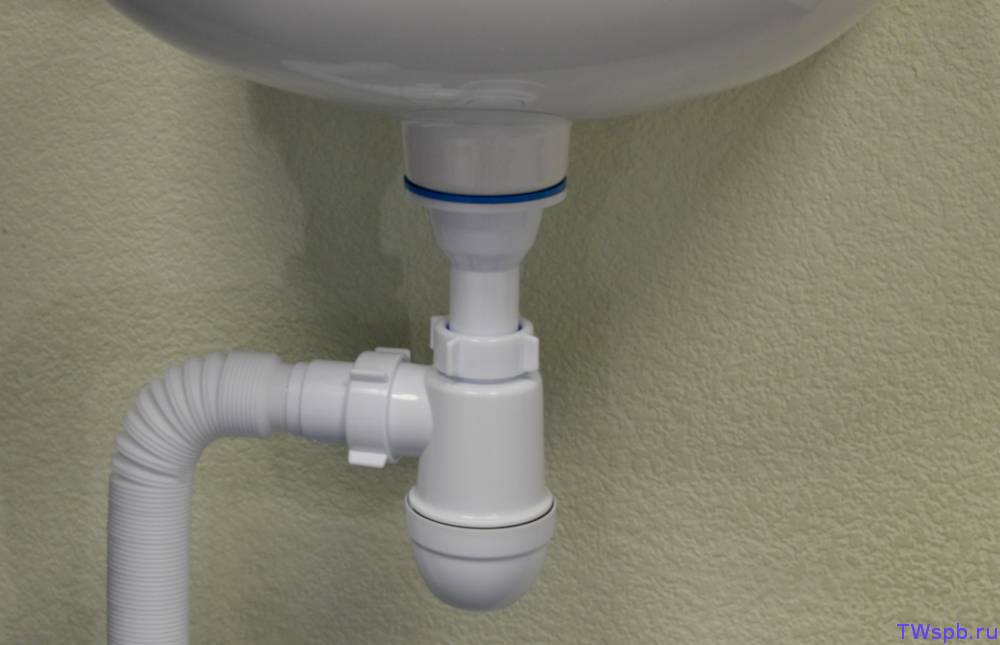

Сифон с колбой или бутылкой

Сифоны с колбой чаще всего используются для установки под раковину и реже под ванну. Свое название он получил из-за наличия своеобразной бутылки для накопления воды. Колбу устанавливают точно напротив сливного отверстия, соединяя при помощи жесткой или гофрированной трубки.

Если сливная труба гибкая, сифон бутылочный используется независимо от расположения канализационного входа. Жёсткий трап подходит для установки в ванной под умывальником.

Слив расположен над колбой. «Дворецкий» легко разбирается и чистится. Крупный мусор не попадает в канализацию, а задерживается в емкости

Сифон плоский современный

Этот тип сифона аналогичен коленным или трубным устройствам. Отличие в наличии гидрозатвора и горизонтального плоского выхода, предназначенного для скопления мусора.

Перед установкой необходимо учесть, что применять его можно только при горизонтальном подключении коллектора.

Преимуществом является быстрая установка и возможность удобной очистки труб. Отдельно к такому сифону можно приобрести специальную сливную сетку. Это дополнительно защитит систему от попадания в нее мелкого мусора.

Лестница плоская состоит из самого сифона, подкладки, фланца с 3 болтами крепления при вращении, соединительной системы, соединяющей устройство с канализационной трубой

Классификация сифона по конструкции слива

По конструкции все сифоны могут быть делятся на следующие виды:

  1. Механический. Имеют пластиковую или резиновую заглушку для возможности перекрытия сливного канала. Здесь все манипуляции выполняются без использования каких-либо рычагов и автоматики – вручную. Устройство очень простое, поэтому имеет долгий срок службы.
  2. Полуавтомат . Это сложная конструкция с запорной арматурой, которая управляется тросовыми или рычажными механизмами. Такая регулировка обычно находится у переливного отверстия выше уровня воды. Надежность этого вида обвязки несколько ниже из-за наличия ряда подвижных частей и узлов.
  3. Автомат. В этом случае сифон входит в одну систему с заправочным устройством. Встроенный микропроцессор управляет всем. Система включает в себя легко управляемый клапан Click-Clack.

Автоматика позволяет наполнять ванну водой заданной температуры и поддерживать ее. При снижении температуры вода сливается, а ванна наполняется теплой водой до заданного объема.

Выглядит как донный вентиль для установки на любую ванну. Открытие и закрытие осуществляется щелчком. Модель изготовлена ​​из латуни и покрыта металлом.

Конструкция «щелк-клак» включает фиксирующий колпачок, прикрепленный к штифту. Он поднимается, когда на него давит определенный столб воды и образует щель, через которую стекает лишняя вода. Автоматические сифоны изготавливаются из сплавов цветных металлов.

Сифоны полуавтоматические выпускаются в 3-х исполнениях. В первом переливное отверстие открывается нажатием на сливную пробку. Чтобы удалить использованную воду, просто нажмите на крышку и активируйте пробку перелива.

Этот тип имеет прямоточный сифон без автоматики. При покупке устройства следует узнать, из какого металла изготавливаются такие детали, как решетки для переливного и сливного отверстий, стяжной винт. Лучший вариант – нержавеющая сталь. Чтобы убедиться, что это так, воспользуйтесь магнитом – обычная сталь с покрытием намагничивается, а нержавейка – нет

В конструкцию полуавтоматического сифона входит специальная ручка с функцией заглушки переливного отверстия. Чтобы открыть или закрыть его, измените положение ручки. Пробка оснащена специальным механизмом, нажав на который можно как открыть, так и закрыть слив. Со временем качество работы снижается из-за образования известкового слоя.

Если в ванной установлена ​​стиральная машина, то для ее подключения сифон должен быть металлическим, т.к. пластик может не выдерживать высоких температур. Также рекомендуем ознакомиться с нюансами установки. .

При выборе сифона не следует исходить из дизайна изделия. Первое, что должен обеспечивать сифон – бесперебойную работу, направленную на качественный отвод нечистот в коллектор.

Конструктивно автоматический сифон отличается от полуавтоматического сливной пробки устройством привода и системой ввода воды в ванну

Как собрать и подключить сифон?

Для подключения к канализации ванной комнаты, как и в случае с любым другим сантехническим прибором, необходимо собрать сифон. Устройства поступают в продажу комплектами, где разбросаны все детали.

Установка простейшего сифона для чаши ванны включает ряд стандартных действий:

Галерея изображений

Фото

Шаг 1: Сборка сифона для установки под ванну

Шаг 2: Подготовка и установка слива Решетка

Шаг 3: Закрепите решетку слива

Шаг 4: Подсоедините сифон к решетке слива

Чтобы знать, как собрать любую модель сифона для ванны, необходимо изучить схему сборки. Он одинаков для всех типов.

Сифон состоит из следующих частей: переливная пробка (1), защитный кожух (2), прокладка (3), выпускное отверстие (4), соединительный винт (5), гайка (6), съемное кольцо (7), накидная гайка (8 ), конусная прокладка (9), переходник (10), плоская прокладка (11), переливной патрубок (13), гофрированный шланг (14), прокладка (15), накидная гайка (16), переливная труба (17), прокладка (восемнадцать)

Технология сборки следующая:

  1. Распакуйте новый сифон и проверьте качество резьбовых соединений. Сколы и заусенцы не допускаются. Перед сборкой нужно расположить детали в том порядке, в котором они будут соединяться в дальнейшем.
  2. Пробка крепится к переливной планке с помощью цепочки.
  3. Установите защитную решетку и гибкую резиновую прокладку на сливное отверстие.
  4. В верхнюю часть патрубка вставляется прокладка, затем труба прижимается к корпусу ванны так, чтобы прокладка заняла нужное положение и легла максимально плотно.
  5. Другой рукой вставьте соединительный винт в решетку и зафиксируйте его гайкой с помощью широкой отвертки.
  6. На насадку надевается пластиковая накидная гайка. Под него устанавливается коническое резиновое уплотнение, обращенное широкой стороной к гайке.
  7. Вставьте трубу в колено и затяните гайку до упора.
  8. Конусная прокладка вставляется в накидную гайку, а колено соединяется с адаптером. С помощью адаптера можно регулировать высоту сифона.
  9. Вставьте прокладку в противоположную гайку переходника и подсоедините последний к сливу канализации.
  10. Гофра крепится к патрубку перелива через плоскую или конусообразную прокладку и накидную гайку.
  11. Гофра соединяется с переливной трубой при помощи другой гайки с прокладкой через корпус ванной.
  12. К верхней части переливной трубы крепится прокладка.

В комплект не входит ни одна дополнительная деталь. Когда что-то остается после сборки, это говорит о том, что какой-то момент был упущен. Если соединения сифона негерметичны, могут возникнуть утечки. Чтобы этого не произошло, промажьте стыки герметиком.

В процессе подключения полуавтоматического сифона устанавливается барашек, с помощью которого осуществляется управление сливной пробкой. Барашек помещают на переливное отверстие, подсоединив к нему предварительно гофрированную трубу с задней части чаши:

Галерея изображений

Фото

Шаг 1: Заведите стебель в переливное отверстие

Шаг 2: Подготовка баранина управления прикладом

Шаг 3: Зафиксируйте барашек и шток

Шаг 4: Затяните крепежный болт

Резьбовое соединение укрепить, обмотав паклей или силиконовой лентой. На обмотки наносится паста и детали вытягиваются.

На фото хорошо видно, как прижимаются прокладки. После окончания монтажа нужно оставить систему на 5 часов, чтобы герметик полностью высох

В одном соединении должна быть только одна пломба. Перестраховка установкой двух прокладок приводит к обратному эффекту – нарушается герметичность соединений. Крепежные гайки и прокладки нельзя перегружать, но максимальная затяжка может привести к повреждению деталей. Гайки лучше затягивать не гаечным ключом, а вручную.

Также на нашем сайте есть и другие статьи, в которых процесс соединения сифонов с различной сантехникой описан подробно:

Особенности сборки полуаутоматического Siphon

. полуавтоматический сифон усложняется наличием дополнительных деталей. В верхней части трубчатой ​​конструкции находится регулирующий стержень из нержавеющей стали. Закрепите его 3 винтами из того же материала. Вот аэратор.

Сифон в ванной всегда имеет 2 перелива. На фото вид на центральный или проходной и запирающий перелив. Первый устанавливается в слив ванны, а второй – в ее торец. Сливная труба монтируется на боковой перелив, а канализационная крепится к коллектору.

Для установки требуется минимум места. Сверху видна только головка сифона. Подача воды сбоку посредством резьбового соединения.

Сифон трубчатый полуавтоматический имеет хорошую пропускную способность, надежный гидрозатвор. Качественное устройство сконструировано таким образом, что вода никогда не стекает по стене ванной комнаты.

Составные части сифона полуавтоматического — 2 перелива соединенных кабелем и трубой, патрубок, фильтры, прокладки. С помощью штуцера устройство подключается к коллектору

Сборка производится по следующей схеме:

  1. Труба для коллектора соединяется с центральным переливом, проталкивая трубу до упора. Прокладка в месте соединения уже установлена, так что больше ничего вставлять не нужно.
  2. На перелив также монтируют металлический фильтр, предварительно установив на сливе двойное уплотнение.
  3. Металлические крышки плоской формы соединяются с подвижным регулировочным тросом, а затем крепятся к сливному отверстию. Сборка соединяется с переливом с помощью болтового соединения.

Стыки должны быть снабжены соответствующими прокладками — боковые обычным тонким герметиком, а центральные — прокладкой-бабочкой.

Проверка надежности соединения

После установки сифона необходимо провести проверочную проверку всех соединений. Для этого наполните ванну водой, чтобы убедиться в правильности крепления сливной горловины. Если течи в этом месте нет, значит, ошибок при установке не было.

Остальные соединения проверяются на надежность, сняв заглушку со слива. Если в какой-то момент обнаруживается утечка жидкости, ванна полностью освобождается от воды. После этого соединение разбирают и собирают, обращая особое внимание на положение прокладок и гаек.

По мнению специалистов, причиной течи чаще всего является перекос гайки соединения или недостаточная затяжка.

Несколько полезных советов по установке

Перед сборкой и установкой сливного устройства необходимо проверить уровень ванной, диаметр и положение сливной трубы. Затем следует прочитать инструкцию, чтобы учесть все возможные нюансы.

При установке прибора на старую металлическую или современную акриловую ванну проверяются сливные отверстия. Если на них обнаружены шероховатости, их устраняют наждачной шкуркой.

При грубом сливе невозможно обеспечить плотное прилегание к ним сифона. Перед окончательной затяжкой устройства необходимо проверить правильность сборки; укладка требует особого внимания. Часто они двигаются, поэтому лучше нанести на них специальный герметик.

Надлежащий дренаж обеспечивается правильным наклоном трубы. Дренажная труба должна быть направлена ​​непосредственно к коллектору. Если сифон оборудован несколькими входами для разветвления слива в коллектор, но они не предназначены для использования, следует заглушить их специальной гайкой.

При покупке сифона важной его характеристикой является качество материала, а если он пластиковый, то главное толщина стенки и технология обработки. Чем плотнее стенки водостока, тем лучше он будет сопротивляться нагрузкам.

На чугунных водостоках недопустимо наличие трещин, даже замаскированных. При обнаружении таких дефектов его необходимо заменить. Поверхность латунного сифона должна быть абсолютно гладкой, иначе его придется часто чистить.

Во избежание протечек уплотнители на сливе меняются в среднем 1 раз в полгода, а те, что установлены между патрубками — каждые 3 месяца. Для предотвращения отложений накипи на стенках раз в несколько месяцев желательно промывать прибор горячей водой с добавкой в ​​виде лимонной кислоты.

Если материалу не противопоказаны химические чистящие средства, то можно использовать Mr. Muscle, Ruff, Phlox и им подобные.

Выводы и полезное видео по теме

Авторский мастер-класс по установке сифона:
