Установка вентиляции своими руками: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж

виды систем, необходимость, нюансы и монтаж своими руками

Для уютного и комфортного пребывания в помещении требуется добиться нормального движения воздушных масс, причем речь может идти о любой части строения, от спальни и гостиной до ванной, туалета и кухни. Для обеспечения циркуляции воздуха обустраивается вентиляция в комнате.

Подобные мероприятия позволяют избавиться от различных запахов в помещении, понижают уровень влажности и способствуют созданию нормального микроклимата.

Работы по установке вентиляционной системы в домах или квартирах должны выполнять профессиональные мастера, которые знают все тонкости и нюансы выполнения монтажных работ.

При самостоятельной установке вентиляции следует принимать во внимание все требования и рекомендации.

Зачем нужна вентиляция

Появление грибка в углах — одно из последствий плохой вентиляции

Любая система, установленная в помещении, предназначена для выполнения определенных функций.

Вентиляционная система в этом плане не является исключением, с ее помощью успешно решаются следующие проблемы:

• отводится лишняя влага, которая является первой причиной сырости и образования плесени;
• удаляются всевозможные запахи из санузла, а также продукты горения из кухни;
• обеспечивается подача свежего воздуха и предотвращается скопление пыли.

При нормальном функционировании вентиляционной системы жильцы могут не переживать за свое здоровье.

Требования к вентиляции в комнатах и расчеты

Пример расчета необходимого объема вентиляции

Практически в каждом частном загородном строении и городской квартире в многоэтажном доме для обеспечения нормального воздухообмена от общего канала подведены воздуховоды пассивной вентиляции.

Но часто из-за недостаточной эффективности вентиляции комнаты дополнительно открываются форточки, окна и двери, поскольку современные помещения оснащены герметичными пластиковыми окнами и утепленными дверными проемами, что препятствует свободной циркуляции свежего воздуха.

Решением подобной проблемы можно назвать установку различных вентиляционных приборов.

Система воздухообмена должна обустраиваться с соблюдением определенных норм и требований.

В частности, речь идет о следующем:

• циркуляция воздушных потоков в помещениях должна осуществляться непрерывно;
• в среднем выход воздуха из жилого помещения за 1 час может составлять 0,2 от общего объема;
• устройства для вентиляции на кухне должны функционировать с производительностью не менее 60 м3 в час, в совмещенных и раздельных санузлах этот показатель должен равняться 25 м3 в час;
• при работе устройства не должно отмечаться снижение температурных показателей воздуха и образование сквозняка.

Покупая оборудование для создания дополнительного воздухообмена в помещениях, важно учитывать параметры комнат и место расположения вытяжного оборудования.

Виды вентиляции

Понятие «вентиляция» предполагает обеспечение нормального воздухообмена с использованием различных устройств.

Существуют основные параметры, которые позволяют выделить несколько подгрупп вентиляционных систем:

1. в зависимости от направления потока воздуха выделяют две большие группы: приточная и вытяжная система вентиляции. Приточные клапаны в виде специальных отверстий или решеток предназначены для подачи свежего воздуха в помещение. Вытяжная вентиляционная система обеспечивает удаление из помещения воздуха, загрязненного продуктами жизнедеятельности;
2. по способу приведения воздуха в движение вентиляция может быть естественной и принудительной. В первом случае из-за разного давления внутри помещения и на улице происходит естественная циркуляция воздушных масс. Во втором случае воздух движется под воздействием различных вентиляционных устройств;
3. в зависимости от обслуживаемой зоны выделяют общеобменную и местную вентиляцию. Действие первого вида распространяется на все помещение, второй предназначен для принудительного воздухообмена на определенном участке;
   также вентиляция может быть канальной или бесканальной.

Приборы для принудительной вентиляции в комнате

Принудительная вентиляция подразумевает использование специальных устройств для воздухообмена. В качестве оборудования для принудительной вентиляции в комнате могут использоваться следующие варианты:

• вентиляционные приборы вытяжного и приточного типа;
• разные виды вытяжек;
• клапаны притока воздуха.

Вентиляторы можно расположить в любой комнате, где есть доступ к сети электропитания. Приборы имеют различную мощность и устанавливаются в отверстие вытяжного канала, в окно или стену с выводом на улицу.

В зависимости от этого подбирается форма и размер вентилятора.

В жилую комнату вытяжки устанавливают редко, они в большинстве случаев используются на кухне для отведения лишней влаги, неприятного запаха и продуктов горения газа.

Клапаны притока предназначены для восполнения недостатка свежего воздуха. Могут быть использованы в любом помещении дома или квартиры.

В зависимости от способа установки различают стенные и оконные клапаны. Преимуществом приточного клапана является обеспечение постоянного и равномерного притока воздуха.

Устройство вентиляции в комнате

Плохой воздухообмен в квартирах и частных домах заставляет владельцев задуматься над вопросом, как правильно сделать вентиляцию в комнатах. Следует отметить, что подобную проблему вполне можно решить самостоятельно.

В большинстве случаев для монтажа вентиляционной системы не нужны особые навыки и знания, достаточно соблюдать определенные рекомендации и советы опытных мастеров.

Перед обустройством вентиляции в комнате своими руками необходимо изучить все тонкости и нюансы установки подобных систем. Существует определенная схема организации вентиляции в квартире:

• в первую очередь необходимо оценить работу имеющейся в квартире вентиляционной системы и необходимость установки новых элементов и приборов;
• далее следует рассчитать оптимальные показатели воздухообмена для каждого помещения в отдельности;
• в зависимости от типа помещения выбрать вид вентиляционной системы;
• также потребуется составление схемы проветривания с учетом разводки каналов, места размещения и размеров приобретаемого устройства;
• проанализировав полученные результаты, можно отправляться в магазин за необходимыми материалами и элементами системы;
• в последнюю очередь выполняют монтажные работы и настраивают систему.

Естественная вентиляция

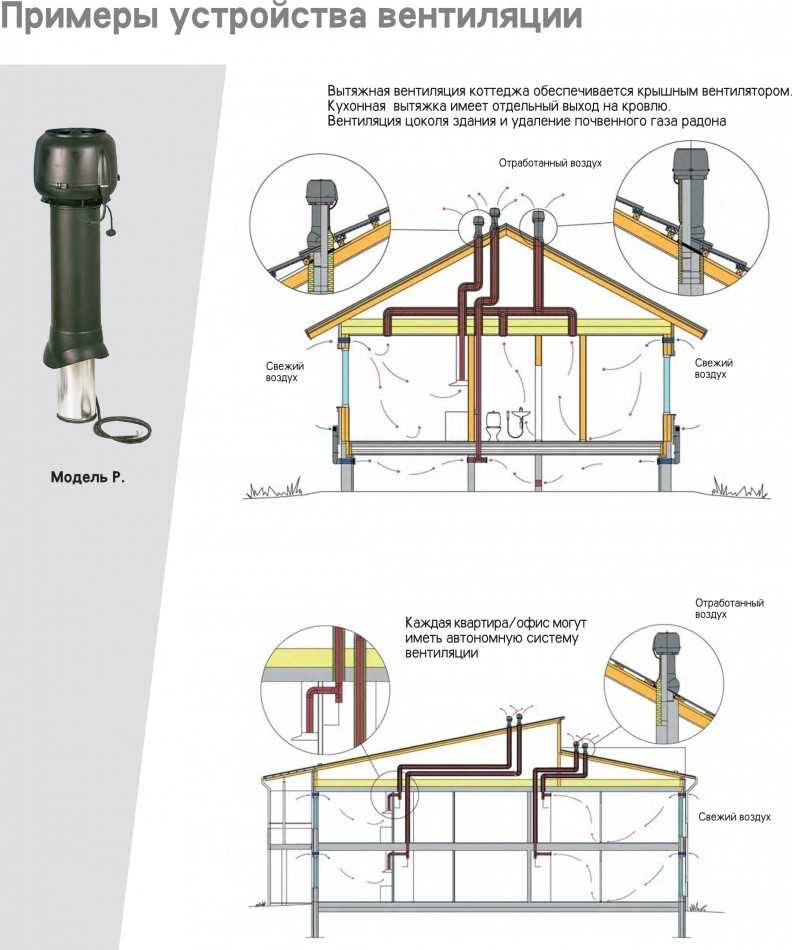

Схема естественного воздухообмена в доме

Естественное движение воздушных масс предполагает их самостоятельный приток через распахнутые окна и двери, балконы и форточки и их отведение через вентиляционные решетки.

Это становится возможным из-за разницы температурных показателей холодного поступающего и теплого отработанного воздушного потока.

Циркуляция воздуха происходит по следующей схеме: естественным путем в помещение попадает прохладный воздух, он вытесняет наружу теплые и более легкие воздушные массы через вентиляционные каналы и шахты.

При обустройстве вентиляционного канала необходимо соблюдать одно очень важное условие: расположение во внутренней стене. Это предотвратит поступление холодного воздуха.

Кроме того, учитывается тип помещения, размеры и вид рам, соединение всех частей вентиляционной системы и канала воздухообмена.

Параметры вентиляционного канала определяют в зависимости от назначения комнаты. Например, сечение воздуховодов для кухни не должно быть меньше 150 см2, для жилых комнат этот показатель должен составлять 100 см2, для совмещенного санузла канал вентиляции должен иметь сечение 100 см2.

Вентиляционные решетки, через которые теплый загрязненный воздух выходит наружу, устанавливают на кухне, в ванной или туалете.

Принудительная вентиляция

Принудительная циркуляция воздуха предполагает использование различных устройств для нормального воздухообмена. Вытяжное вентилирование сопровождается установкой вентилятора, который усиливает естественную тягу.

С помощью этого устройства застоявшийся воздух более эффективно выводится наружу.

С помощью вытяжной принудительной вентиляции из помещения удаляется воздух, насыщенный влагой, вредными газами и испарениями жира.

Наиболее эффективным способом организации принудительного воздухообмена в квартире можно назвать приточно-вытяжную систему вентиляции.

Для самостоятельного обустройства подобной системы необходимо знать, как сделать вытяжку в комнате и установить различные элементы принудительной вентиляции.

Особенностью системы принудительного движения воздуха является необходимость размещения оборудования  как можно дальше от гостиной, спальни и детской комнаты. Оптимальным вариантом в этом случае можно назвать кухню, коридор или балкон.

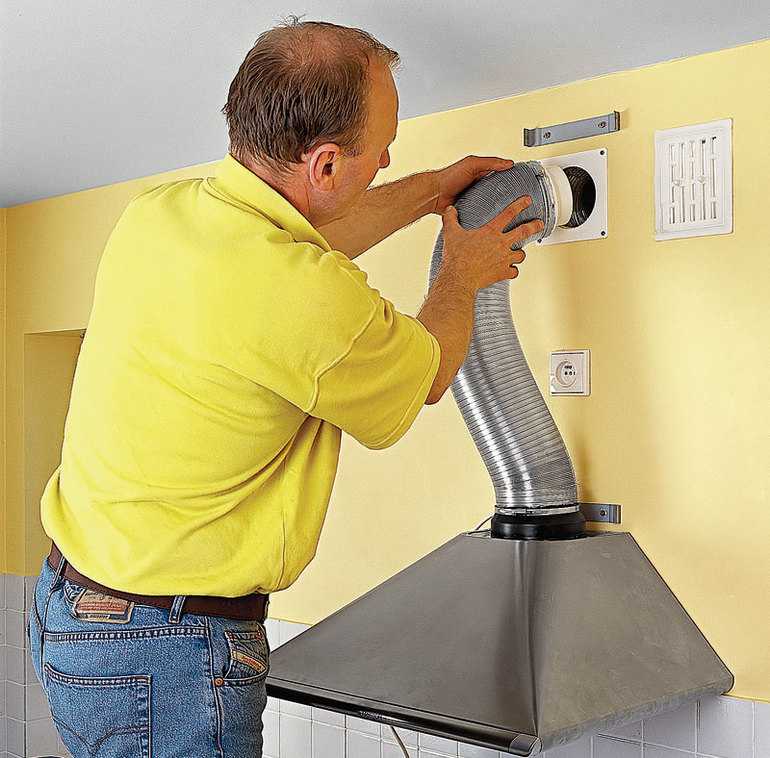

Принудительный воздухообмен на кухне предполагает установку вытяжки непосредственно над плитой. Однако подобные устройства только очищают воздух от гари и влаги, для его отвода и подачи свежего воздуха требуется обустройство приточного и вытяжного отверстия.

При выборе вытяжки следует отдавать предпочтение оборудованию с максимальным запасом мощности, чтобы была возможность регулировать режимы скорости вывода.

Установка приточного клапана в комнате

Современные строительные технологии обеспечивают полную герметичность, это препятствует нормальному воздухообмену в помещении. Для создания эффективной вентиляции в глухих комнатах используют приточные клапаны.

Внешний вид этих устройств не портит интерьер помещения, пропускает снаружи воздух и имеет звукоотражающий козырек, препятствующий проникновению уличных шумов.

Существенных особенностей монтажа у приточного клапана нет. В большинстве случаев установка предполагает выполнение следующих действий:

• в стене делают сквозное отверстие диаметром около 7 см;
• в отверстие вставляют трубу;
• со стороны улицы трубу закрывают решеткой, которая предотвратит попадание мусора и мелких предметов;
• оставшееся пространство между стеной и трубой тщательно герметизируют, используя монтажную пену;
• на выход трубы в помещении устанавливается шумоизолирующий короб.

Размещение устройства в непосредственной близости к приборам отопления позволяет обеспечить частичный подогрев воздуха, поступающего снаружи помещения.

Что касается гардеробной комнаты, в которой вентиляция просто необходима, то приточный клапан в этой ситуации позволяет предотвратить образование сырости и затхлого запаха.

Вентиляция в помещении с пластиковыми окнами

Практически во всех новостройках устанавливаются пластиковые окна, которые отличаются привлекательным внешним видом и обеспечивают отличную защиту помещения от проникновения постороннего шума и холода.

Однако полная герметичность оказывает негативное влияние на микроклимат в помещении, препятствуя естественному воздухообмену. По этой причине владельцы квартир все чаще задают вопрос, как сделать вентиляцию в комнате с пластиковыми окнами.

Самым простым решением можно назвать проветривание помещения путем открывания окна. Но у такого варианта есть существенные недостатки.

Во-первых, с воздухом в квартиру попадает пыль и посторонние звуки. Во-вторых, открытое окно становится причиной понижения температуры в помещении и образования сквозняка.

В качестве варианта, который обеспечивает приток свежего воздуха, можно использовать режим микропроветривания в пластиковых окнах или установить оконный проветриватель. В этом случае недостатком будет низкая эффективность вентилирования.

В заключение

Обустройство вентиляции позволяет обеспечить уют и комфорт для всех членов семьи, сохранить целостность и эстетичный внешний вид мебели, одежды и стен комнаты.

Продумав работу системы воздухообмена, можно создать оптимальный микроклимат в помещении и при этом существенно снизить потребление энергии.

При недостаточно эффективном выведении застоявшегося воздуха из помещения можно установить вентилятор в вентиляционный канал или шахту. Дополнительное поступление свежего воздуха обеспечивается с помощью приточных клапанов.

Как сделать вентиляцию в частном доме

Содержание

• Что такое циркуляция воздуха
• Характеристика видов вентиляции
  • Естественная вентиляция
  • Принудительная вентиляция
  • Вытяжная вентиляция
  • Какие бывают воздуховоды
  • Вентиляционные вытяжки с рекуперацией
• Действия при планировании вентиляции
• Правильно рассчитываем вентиляцию
• Монтируем систему вытяжки в доме

При строительстве собственного жилища все необходимо продумать ещё на этапе проектировки. От того, насколько глубоко и правильно будут продуманы коммуникации в доме, в том числе и вентиляция, зависит, насколько комфортно будут себя чувствовать себя в нём обитатели. Если момент проектирования вентиляции в доме упущен, то можно выполнить эту работу и после. Но уже не будет гарантии, что получится именно то, чего хочется. Да и заниматься переделками это довольно хлопотное и затратное занятие. Если система вентиляции жилища предусмотрена ещё в процессе его закладки, то в нём будет по-настоящему легко и комфортно дышать, а главное – дышать экологически чистым воздухом. Как сделать вентиляцию в частном доме? Предлагается на выбор несколько вариантов:

• самая обычная вентиляция естественным путём;
• поступательно-вытяжная, другими словами, принудительная вентиляция;
• сочетание двух видов вентиляции (смешанный тип).

Можно производить выбор вентиляционной системы в зависимости от природных и экологических условий обитания. Если вокруг леса, озёра и воздух несказанно свеж, то, конечно же, и думать нечего, устанавливается естественная вентиляция. Если участок под дом находится вблизи каких-нибудь предприятий и его экологическая чистота находится под большим сомнением, то, естественно, монтируем принуждённую вентиляцию с обустройством фильтров. Хороший хозяин, приступая к какой-либо работе, ратует в первую очередь за экономный, но качественный результат. Рассмотрим те факторы, которые влияют на этот результат. Для того чтобы обеспечить эффективную вентиляцию, следует обратить внимание на:

• чистоту окружающего воздуха;
• строительный материал, который используется для возведения жилища.

Для монтажа естественной вытяжки подходят дома, возводимые из следующих материалов: бруса, кирпича, самана, газоблока, пеноблока и керамзитного блока. Принудительную вентиляцию следует планировать для домов из сэндвич-панелей, каркасных моделей и пенополистиролбетона.

Что такое циркуляция воздуха

Циркуляция воздуха состоит из:

• приток воздуха – попадание воздуха через открытые окна и двери;
• переток воздуха – воздух движется по жилищу;
• вытяжка воздуха – выход воздуха через вентиляционные отверстия.

Для того чтобы происходила беспрепятственная циркуляция воздуха необходимо правильно монтировать двери и окна жилища. Двери должны содержать небольшую решётку, или установка должна выполняться так, чтобы внизу оставался зазор около двух сантиметров. Без таких отверстий, циркуляция воздуха происходить не будет. Помещение для устройства вытяжки воздуха обычно выбирается самое невостребованное.

Характеристика видов вентиляции

Для полного определения в выборе вида вентиляции рассмотрим, в чём заключается их суть:

Естественная вентиляция

Естественная вентиляция бывает разная, сходство в одном – происходит она естественным способом.

• Инфильтрация. Этот процесс вентиляции воздуха происходит в результате попадание воздуха через негерметические части окошек и дверей. При использовании деревянных дверей, которые обладают высокой пропускной способностью воздуха (10–20 кг/час на кв. метр). Такой вид вентиляции естественного типа вполне устроит дом площадью от 100 м² до 140 м².
• Проветривание. Такой процесс заключается в самостоятельном попадании воздуха в окошки и дверные проёмы. Но недостаток его заключается в том, что в процессе проветривания теряется тепло. Время полного заполнения жилища свежим воздухом составляет от 30 мин до 1,5 часа, с учётом площади жилища. Если проводить проветривание зимой, то за период проветривания охлаждается рама окна и примыкающие к ней части комнаты. В результате такого охлаждения происходит запотевание и образование конденсата. Если производить проветривание, открыв окна на полную, то кругообмен свежего воздуха происходит за 8 мин. А если открыть ещё и дверь, то за 4 минуты.

  Важно! Но не стоит забывать о сквозняках, они очень опасны для здоровья.

• Вентиляционный процесс с помощью вытяжных клапанов для окон и стен. При замене деревянных окон на металлопласт совсем прекращается попадание воздуха в помещение. Учитывая этот факт, лучше всего присмотреться к окнам, которые будут иметь вентиляционные отверстия. Если же с окнами не получилось, то можно выполнить вентиляционное отверстие в стене. Оно представляет собой трубу с диаметральным сечением 100 мм, которая монтируется сквозь стену. Снаружи и внутри закрывается специальной сеткой.

Важно! Такие вентиляционные отверстия лучше всего монтировать сразу за батареей, чтобы поступаемый воздух успевал прогреваться.

Принудительная вентиляция

Когда стеновые клапаны не справляются с процессом вентиляции, то производят монтаж принудительной вентиляционной системы. В эту систему входит вентиляционное оборудование: фильтры, воздушные клапаны, вентилятор, устройства для нагревания воздуха и поглощения шума. Также необходимо запастись воздуховодами и различными предметами, которые помогают в распределении воздуха: решётки, диффузоры. Не забываем о воздухозаборной решётке.

Вытяжная вентиляция

Для монтажа вытяжной очистки воздуха проектируются специальные каналы. Обычно их выполняют из кирпича, поэтому предварительно следует хорошо обдумать схему. Иногда такую систему монтируют в виде дополнительных шахт. Они проходят вдоль стен дома. Итак, вытяжные вентиляции можно выполнить в таких вариантах:

• соорудить вентиляционные шахты в стене;
• выполнить вытяжные каналы по образу шахт, примыкающих к стене;
• монтировать вентиляционные шахты в виде подвесных коробов;
• вывести вытяжные шахты на кровлю.

Вытяжные вентиляции бывают естественного и механического вида. Естественного типа вытяжки устраиваются, если забор чистого воздуха небольшой. В таком случае выход из вентиляционных шахт закрывается обычной решёткой. В противном случае обустраивают вытяжку механического типа. Для этого устанавливают на выходах вентиляционных шахт специальные вентиляционные устройства. Они бывают разных типов. Большой их ассортимент позволяет выбрать вентилятор на любой вкус.

Какие бывают воздуховоды

При монтаже различных типов вентиляционных вытяжек применяют соответствующие воздуховоды. Чаще всего это воздуховоды с круглым диаметральным сечением. Так как внутренняя часть таких отводов идеально гладкая, то воздух проходит по нему, не встречая особого сопротивления.

Если применяются воздуховоды с прямоугольным сечением, то сопротивление выше, но он проще в монтаже. Нередко шахты вентиляционной вытяжки имеют определённые изгибы, тогда лучше использовать гибкие воздуховоды. Их используют, если необходимо соединить две части воздуховодов.

В местах соединения сопротивление воздуха намного выше, чем в других местах. Поэтому следует стараться выполнять такие соединения по минимуму.

Вентиляционные вытяжки с рекуперацией

Процесс рекуперации – это подогрев поступаемых воздушных потоков воздухом на выходе вентиляции. Другими словами, встречные потоки обмениваются теплом. Эта операция позволяет существенно экономить на подогреве уличного воздуха. Но в холодное время тепла выводимого потока не хватает на подогрев поступаемого, тогда приходится применять калорифер. При такой системе вентиляции вытяжка может быть только принудительной. Для монтажа системы с рекуперацией следует отвести отдельное место, например, в цокольном помещении.

Действия при планировании вентиляции

Какой бы ни был дом, и тип вентиляции при планировании монтажа следует придерживаться определённых правил:

• Для начала необходимо правильно рассчитать объём воздухообмена. Это определение количества поступаемого воздуха, соответствующего всем санитарным и экологическим нормам.
• Расчёт размеров сечения воздуховода.
• Правильный выбор вида вентиляционной вытяжки. Для этого следует учитывать все особенности, рассмотренные выше.
• Внесение плана-схемы вытяжных каналов в проект частного дома. Если схема составлена правильно, то она в полной мере обеспечит хорошую работу.
• Определения места в доме для монтажа вентиляционной системы.
• Выбор места для забора воздуха и его выхода.
• Непосредственное монтирование вентиляционной системы.

Правильно рассчитываем вентиляцию

Во время расчёта вентиляции следует уделить внимание основным факторам:

• Сколько людей будут проживать в доме.
• Непосредственно размеры дома.
• Сколько воздуха может поместиться в комнатах дома.

Обязательно учитывается работа технических приборов, электричества, варочной плиты. Всё это поглощает кислород. Также обращаем внимание на то, для каких комнат требуется наиболее чистый воздух. Для этих расчётов можно применять разные способы. Некоторые из них требует присутствие профессионалов для составления таблиц и диаграмм. Можно обратиться к строительным нормам, СНиПАм, ГОСТам и т. п. В повседневном строительстве чаще всего выполняют расчёты по значению площади дома, санитарным нормам и кратности.

• Проще всего рассчитывать с учётом площади. Этот способ применяют для размеров воздухообмена в жилище. По нормативам на квадратный метр следует подавать три кубических метра за час поступаемого воздуха. Процесс расчёта происходит за формулой: следует умножить площадь дома на количество воздуха по норме.
• Рассчитываем, используя кратность воздухообмена. Этот расчёт немного сложнее и используется несколько показателей. Обычно выполняется данный расчёт с помощью специалиста. Кратность – это величина, которая показывает, сколько раз за один час происходит полная замена воздуха. Нормативы по данной величине разнятся для определённых видов помещений.
• Расчёт с учётом санитарных норм. В этом случае расчёты ведутся с учётом нормы количества воздуха на одного человека, живущего в помещении. Для каждой комнаты нормы отличаются (для спальни, для кухни, для столовой и т. д.). В итоге все нормы данные складываются и получают общий объём воздухозабора.​

Монтируем систему вытяжки в доме

Начинаем монтаж с главной вентиляционной шахты. Лучшим местом для её размещения – это стена, которая проходит по центру дома. При таком размещении легче присоединять трубы, которые исполняют роль воздуховода из каждой жилой комнаты дома. При планировании и монтаже вытяжек следует как можно меньше делать горизонтальных отводов, как это ослабевает тягу. В результате эффективность работы вентиляции значительно снижается. Все разветвления в конечном итоге подсоединяются к общей трубе, которая обеспечивает выход воздуха. Обычно её располагают на крыше.

Предоставляем типичные габариты вытяжки:

• Прямоугольное сечение вытяжной шахты в стене составляет 13×13 см.
• Ширина стены, которая содержит вытяжную шахту, составляет 38 см.
• Вытяжная шахта для отопительного котла или камина составляет 13×26 см.
• Диаметральное сечение труб, используемых для развода вентиляции, составляет 10–12 см.
• Вытяжная труба на крыше по высоте должна быть выше уровня конька, а толщина её стенок не меньше двух с половиной кирпича.

Если стену выполнить тоньше, то воздух на выходе будет очень быстро остужаться и возвращаться назад. А если не будет хватать высоты, то процесс тяги нарушится.

Кроме того, обязательно следует побеспокоиться о перетоке воздуха. Если двери и окна будут плотно закрываться, и переток воздуха не сможет осуществляться, то вентиляционная система не сможет работать эффективно. Поэтому следует побеспокоиться о том, чтобы меду дверями и полом оставалась щель шириной около двух сантиметров.

Итак, для обеспечения правильной работы вентиляционной системы следует учесть множество нюансов и уделить особое внимание её планировке. Только в этом случае можно обеспечить свежий воздух в доме и комфортное в нём проживание.

• Как выбрать чугунную печь для бани
• Проектирование системы отопления частного дома
• Каменная печь для бани и дома
• Чем замазать печь, чтобы не трескалась

Как установить или заменить вытяжной вентилятор в ванной

• Дом
• Блог
• Как заменить или установить вытяжной вентилятор в ванной: пошаговые инструкции

Возможно, вы удивитесь, узнав, что установка или замена Вытяжной вентилятор для ванной комнаты — относительно простой проект «сделай сам». Все, что вам нужно, это правильные инструменты, базовые навыки работы с электрикой и плотницкими работами и немного терпения. Выполните следующие действия, чтобы узнать, как установить вентилятор в ванной комнате или заменить его.



Вытяжные вентиляторы для ванных комнат удаляют влагу и неприятные запахи, а предотвращают рост плесени и грибка в ванных комнатах. Они также могут предохранить обои и краску от вздутий и отслоений, а также предотвратить деформацию дверей и окон. Поэтому, если в вашей ванной комнате нет вентилятора или если вы планируете перестроить ванную комнату , рекомендуется установить его. до 800 долларов, тогда как установка самостоятельно может стоить до 370 долларов плюс стоимость инструментов. Таким образом, это руководство не только научит вас чему-то новому, но и сэкономит вам немного денег.

Возьмите свои инструменты, потому что это пошаговое руководство расскажет, как установить вентилятор в ванной комнате и как заменить вентилятор в ванной комнате.

Подготовка к установке вентилятора для ванной комнаты



Прежде чем приступить к установке вытяжного вентилятора для ванной комнаты, вам необходимо собрать следующую информацию и сначала ответить на несколько вопросов, чтобы убедиться, что вы покупаете вентилятор, подходящий для вашего помещения. .

1. Рассчитайте показатель CFM вашей ванной комнаты.

Рассчитайте CFM (кубических футов в минуту) вашей ванной комнаты. Умножьте кубические метры комнаты (длина х ширина х высота = кубические метры) и разделите это число на 7,5. Выполнение этого расчета поможет вам определить соответствующую мощность, необходимую для вашего вентилятора.

2. Насколько тихим должен быть ваш новый вентилятор для ванной комнаты?

Громкий вытяжной вентилятор в ванной комнате может сделать расслабляющий душ, ну, не очень расслабляющий. Уровень шума новых вентиляторов для ванных комнат варьируется от 0,5 (очень тихий) до 6 (очень громкий). При выборе вытяжного вентилятора стремитесь к рейтингу 1 или меньше для наименьшего нарушения работы; тем не менее, вентилятор с рейтингом 2 или 3 не должен быть слишком громким.

3. Где вы хотите установить новый вентилятор для ванной комнаты?

Расположение вентилятора может повлиять на вентиляцию. Лучшее место для установки вентилятора в ванной комнате — это центральная точка между душем и туалетом.

• Если вы устанавливаете новый вентилятор для ванной комнаты, не забудьте выделить пространство на чердаке. Именно здесь будет располагаться основная часть вентилятора. Он должен быть между двумя балками в свободном пространстве.
• Если вы заменяете свой вентилятор, проще всего установить новый на то же место.

4. Соберите материалы и припасы.

Прежде чем приступить к установке вентилятора для ванной своими руками, убедитесь, что у вас есть все необходимые инструменты и материалы.

Прежде чем начать, вам нужно будет собрать следующие инструменты:

• Электродрель
• Отвертка
• Пассатижи
• Электролобзик (или сабельная пила или пила для гипсокартона)
• Фольгированная клейкая лента
• Каркасный квадрат
• Карандаш
• Если вы хотите вывести вытяжку из вентилятора через крышу, вам также понадобится кровельный клей, черепица и кровельные гвозди.

Вам понадобятся следующие материалы:

• Крышка вентиляционного отверстия
• Гибкая воздуховодная труба
• Герметик
• Винты
• Проволочные гайки
• Защитные очки
• Маска
• Сам вентилятор, который может стоить от 15 до более 100 долларов .

Как установить новый вытяжной вентилятор в ванной



Теперь, когда у вас есть инструменты и материалы, вы можете приступить к установке вытяжки в ванной. Давайте начнем!

1. Просверлите контрольное отверстие и отметьте потолок.

• С помощью электродрели и очень длинного сверла диаметром 3/4 дюйма (1,9 см) просверлите контрольное отверстие в потолке, где вы будете размещать вентилятор. Затем измерьте корпус вентилятора.
• На чердаке найдите контрольное отверстие и очистите его от изоляции. Используйте размеры корпуса вентилятора, чтобы убедиться, что вентилятор поместится между балками.
• Вернитесь в ванную и измерьте входное отверстие вентилятора. Используйте угольник и карандаш, чтобы отметить контур впускного отверстия вентилятора на потолке с размерами.

2. Вырежьте в потолке отверстие для впускного отверстия.

• С помощью лобзика вырежьте место, которое вы только что отметили на потолке. Не забудьте надеть защитные очки и маску!

3. Установите вытяжной вентилятор на место.

• Перед установкой вытяжного вентилятора в ванную комнату прикрепите колено воздуховода под углом 90 градусов к соответствующему выходному отверстию с помощью скотча из фольги.
• Вставьте кабельный разъем через выбивное отверстие сбоку корпуса вентилятора, затем вставьте на место поддерживающие металлические скобы.
• Отцентрируйте вентилятор над отверстием в потолке и опустите его на место.

4. Закрепите вентилятор на балках.

• После правильной установки вентилятора выдвиньте каждый из металлических кронштейнов, пока они не достигнут балок с обеих сторон корпуса. Используйте шурупы для гипсокартона, чтобы закрепить их.
• Возьмите отрезок гибкой воздуховодной трубы и с помощью скотча из фольги прикрепите один конец к 90-градусному колену воздуховода, выступающему из корпуса вентилятора.
• Пропустите существующий или новый электрический кабель через разъем на корпусе вентилятора (если ваш новый вентилятор оснащен подсветкой, вам понадобится трехжильный кабель) и закрепите его, затянув винт на разъеме.

5. Найдите точку выхода воздуховода.

• Точка выхода должна быть кратчайшим и прямым путем от корпуса вентилятора наружу через боковую стенку или крышу. Убедитесь, что труба воздуховода максимально прямая и не будет натянута слишком туго.

6. Установите вентиляционную крышку.

• Если точка выхода находится на боковой стене, выберите точку между двумя стойками стены и сделайте несколько контрольных измерений внутри, чтобы найти ту же точку снаружи. Используйте 4-дюймовую кольцевую пилу, чтобы прорезать стену снаружи, затем закрепите крышку вентиляционного вентилятора на месте.
• Если точка выхода находится на крыше, нарисуйте внутри круг подходящего размера и вырежьте его сабельной пилой. Затем заберитесь на крышу и снимите черепицу, закрывающую только что вырезанное отверстие. Установите крышку вентиляционного отверстия с помощью кровельного клея и кровельных гвоздей, затем замените ослабленную черепицу.
• Вернитесь на чердак и прикрепите конец воздуховода к соединительному воздуховоду вентиляционной крышки с помощью скотча из фольги.

7. Подсоедините провода к корпусу.

В зависимости от типа вентилятора вам может понадобиться выполнить подключение с чердака или из ванной комнаты. Прочтите инструкции производителя и убедитесь, что питание отключено, прежде чем начать.

• Откройте блок корпуса и вытяните провода вентилятора из блока электрического сращивания. Зачистите 5/8 дюйма (1,6 см) от каждого из проводов как на кабеле вентилятора, так и на электрическом кабеле, который вы вставили ранее.
• Скрутите вместе провода одного цвета и добавьте разъемы. Оберните оголенный медный провод вокруг зеленого зажима заземления или винта и затяните его, чтобы зафиксировать.
• Поместите провода обратно в электрический соединительный узел и установите на место крышку.

8. Прикрепите решетку.

• Вставьте двигатель вентилятора в электрическую розетку и закрепите его прилагаемыми винтами. Прикрепите решетку, вставив ее монтажные провода в имеющиеся пазы в корпусе. Убедитесь, что он плотно прилегает к потолку. Снова включите питание и убедитесь, что вентилятор в ванной работает.

Отличная работа! Теперь ваша ванная комната будет хорошо вентилироваться.

Как заменить существующий вытяжной вентилятор в ванной

Если вам просто нужно заменить существующий вытяжной вентилятор в ванной, вам будет немного проще, поскольку вам не нужно вырезать отверстия в потолке или крыше (фу!) . Вот краткий обзор базовой замены вытяжного вентилятора в ванной комнате.



1. Выключите электропитание ванной комнаты автоматическим выключателем.

• Это защитит вас от шока.

2. Заберитесь под решетку, чтобы отключить и отключить.

• Снимите решетку со старого вентилятора. Вероятно, там есть пыль и ворсинки, поэтому наденьте перчатки, защитные очки и респиратор.
• Отвинтите или отсоедините блок электровентилятора от корпуса, откройте блок электрических соединений и осторожно вытащите провода.

Если все, что вам нужно сделать, это заменить двигатель вентилятора ванной комнаты, на этом вы остановитесь. Принесите текущий двигатель в свой хозяйственный магазин, чтобы убедиться, что вы купили правильную модель, затем установите его, снова подключите провода и снова установите решетку. Хотите знать, как почистить решетку? Посмотрите наши лайфхаки для уборки ванной комнаты .

• Снимите разъемы и раскрутите провода, чтобы отсоединить их. (Опять же, сначала убедитесь, что электричество отключено.)
• Ослабьте кабельный зажим, чтобы освободить электрический кабель от корпуса вентилятора.

3. Отсоедините корпус на чердаке.

• На чердаке отсоедините трубу воздуховода от воздуховода соединителя колпачка вентиляционного вентилятора ванной комнаты и от корпуса.
• Вытяните электрический кабель и проводку из корпуса.
• С помощью дрели открутите винты, которыми кронштейны старого вентилятора крепятся к лагам. Поднимите старый вентилятор через потолок.

4. Установите новый сменный вентилятор.

Если ваш новый вытяжной вентилятор в ванной такого же размера, как и старый, вы можете установить его прямо сейчас. Если он больше, вам придется вырезать большее отверстие с помощью пилы для гипсокартона. Если он меньше, вы можете загерметизировать края корпуса, чтобы заполнить зазоры после установки вентилятора.

• Идите на чердак и опустите новый вентилятор в отверстие.
• Выдвиньте выдвижные монтажные кронштейны и прикрепите их к лагам с помощью электродрели и 1-дюймовых (2,5 см) винтов для гипсокартона. Возможно, вы захотите, чтобы кто-то держал вентилятор на месте снизу.

5. Подсоедините воздуховод.

После установки вытяжного вентилятора в ванной комнате прикрепите колено воздуховода под углом 90 градусов к выпускному отверстию вентилятора с помощью винтов для листового металла. Затем прикрепите новую воздуховодную трубу диаметром от 4 до 6 дюймов (от 10,2 до 15,2 см) к колену воздуховода.

6. Подсоедините и закрепите проводку.

• Вставьте электрический кабель в разъем нового вентилятора и закрепите его кабельным зажимом.
• Откройте распределительную коробку (на чердаке или в ванной, в зависимости от модели) и вытяните провода вентилятора.
• Присоедините электрические провода к проводам вентилятора, скрутив вместе провода одного цвета и прикрепив разъем провода.
• Оберните оголенный медный провод под зажимом заземления или винтом и затяните, чтобы зафиксировать.
• Уберите все провода обратно в распределительную коробку и установите на место крышку.

7. Вставьте и снова прикрепите решетку вентилятора.

Вернитесь в ванную и установите узел вентилятора, вставив его в розетку и закрепив винтами. Затем прикрепите решетку. Проверьте свой новый вытяжной вентилятор в ванной, снова включив питание.



Поздравляем! Теперь вы знаете, как установить вентилятор для ванной, который сохранит вашу ванную комнату в чистоте и сухости, а также защитит ее от плесени и грибка. Для максимальной защиты подумайте о том, чтобы получить  9Гарантия на дом 0017 с электрическим покрытием от American Home Shield. Мы предлагаем покрытие домашних систем для 23 основных систем и устройств, включая встроенные вытяжные вентиляторы для ванных комнат, чтобы защитить вашу семью и ваш бюджет от неизбежных поломок. Узнайте больше о планах гарантии на дом  и наших доступных ценах  , чтобы выбрать покрытие, которое лучше всего подходит для вас.

AHS не несет никакой ответственности и, в частности, отказывается от какой-либо ответственности за использование вами любой информации, содержащейся в данном документе.

НЕТ ДВУХ ОДИНАКОВЫХ ДОМОВ. ПОЭТОМУ У НАС ЕСТЬ ВАРИАНТЫ. НАЙДИТЕ ПОДХОДЯЩИЙ ПЛАН.

Схемы магазина

Подробнее см.:

  Сделай сам

Популярное

Как сделать своими руками крышку вентиляционного отверстия

Крышки вентиляционных отверстий не созданы для красоты. По крайней мере, базовые строители — нет.

У нас была стандартная белая крышка на воздухообменнике в подвале. Когда стена была белой, и она в основном использовалась для хранения вещей, я не замечал и не особо заботился:

Но потом я решила освободить место и превратить его в музыкальную комнату для моего мужа. Я повесил его красивые гитары на эти крючки, создал зону отдыха и обшил эту прежде невзрачную белую стену великолепными мелиорированными деревянными досками.

Не пропустите преображение!

ПРОЕКТ: Установка стены из деревянных досок, очищенных и приклеенных

Я никак не мог использовать эту белую металлическую бельмо на глазу в красивом новом помещении!

Я думал, что только купить декоративную накладку на вентиляционную решетку, но, ребята, декоративную накладку на вентиляционную решетку дорого . Я просто знал, что могу сделать нестандартную крышку вентиляционного отверстия, которая выглядела бы так же хорошо, за небольшую часть стоимости.

В этом посте я покажу вам, как сделать декоративную крышку вентиляционного отверстия, используя основные материалы, за небольшую часть стоимости нестандартных крышек.

Закрепить на потом!

Этот пост содержит несколько партнерских ссылок для вашего удобства. Нажмите здесь, чтобы прочитать мою полную политику раскрытия информации. Спасибо за поддержку Bloom in the Black!

Пожалуйста, руководствуйтесь собственным суждением в отношении конкретной ситуации с вентиляцией. Если у вас есть какие-либо опасения по поводу потока воздуха, фильтров и т. д., обратитесь к специалисту по системам отопления, вентиляции и кондиционирования воздуха.

Как сделать крышку вентиляционного отверстия

Чтобы сделать крышку вентиляционного отверстия своими руками, вы просто делаете деревянную раму размером с отверстие вентиляционного отверстия (менее 1/4 дюйма внахлест), затем вырезаете металлическую решетку, чтобы Размер и приклейте к раме.

Материалы и инструменты

• 1 x 2 сосновая доска
• Приспособление Kreg (дополнительно)
• Шурупы 1-1/2″ с потайными отверстиями (дополнительно)
• Дрель (дополнительно)
• Наполнитель для дерева (дополнительно)
• Декоративный металлический экран
• Ножницы по металлу

  0 0 3

Краска или морилка04 Клеевой пистолет (это моя любимая бюджетная модель)
• Command Strips

Шаг 1: Измерьте отверстие вентиляционного отверстия

Во-первых, вам нужно измерить отверстие вентиляционного отверстия. В этом примере вентиляционное отверстие имеет размеры 10 ″ x 10 ″, а фактическое отверстие — нет.

Вы хотите скрыть любые неровности (например, гипсокартон внизу этой фотографии). Я измерил от самой высокой точки гипсокартона до верхней части вентиляционного отверстия.

Возьмите это вертикальное измерение и вычтите 1/2″, чтобы получить 1/4″ перекрытия с каждой стороны. Это число будет высотой ваших боковых досок рамы.

Теперь измерьте ширину проема и вычтите 1/2″ для перекрытия. Затем прибавьте к этому числу 3.* Это число будет длиной верхней и нижней досок рамы.

*Почему вы добавляете 3? Для учета ширины вертикальных досок каркаса. Поскольку мы используем доски 1 x 2 для сборки рамы, каждая сторона рамы будет шириной 1-1/2 дюйма.

1-1/2 + 1-1/2 = 3

Шаг 2: Отрежьте доски каркаса

Отрежьте две части каждой длины от доски 1 x 2, используя только что рассчитанные размеры . Я использовал кусок обычной сосновой доски, так как он у меня завалялся, но если вы решите купить для этого новую доску, убедитесь, что она очень прямая. Мой не был и вызвал некоторые проблемы с выравниванием, о которых я кратко расскажу.

Количество дерева, которое вам понадобится, зависит от размера вашего укрытия. Моя декоративная вентиляционная крышка для вентиляционного отверстия 10 x 10 потребовала 41 дюйм доски. В зависимости от того, что у вас есть под рукой, вы можете использовать лом, как я! В противном случае общая доска 1 x 2 x 8 будет стоить вам от 3 до 4 долларов.

Шаг 3. Сухая установка рамы крышки вентиляционного отверстия

Прежде чем скреплять части рамы, вам необходимо провести сухую сборку. Что такое сухая посадка? Это когда вы складываете доски вместе, как паззл, чтобы убедиться, что разрезы правильные.

Определите, какой стороной доски должны быть обращены наружу (хорошая сторона), а какой стороной к стене (плохая сторона). Сделайте отметку карандашом на «плохих» сторонах, чтобы запомнить, где есть что.

Шаг 4: Просверлите карманные отверстия и соберите раму

Затем просверлите два карманных отверстия — используя материал глубиной 3/4″ — в каждом конце ваших вертикальных частей рамы. Не забудьте добавить отверстия на «плохой» стороне дерева, которые вы ранее отметили.

Примечание. Вам определенно не нужно скручивать раму. Вместо этого вы можете легко использовать столярный клей и зажать его, пока он не высохнет. У меня как раз есть куча шурупов с карманными отверстиями, и я хватаюсь за любую возможность использовать приспособление Kreg 🙂

Брианна Томас, большой поклонник карманных отверстий

Используя 1-1/2″ шурупы, прикрепите боковые верхняя, затем нижняя части рамы. Аккуратно ввинчивайте винты; в противном случае вы можете сломать доски. Как и я. Наполнитель для дерева спешит на помощь!

Попробуйте аккуратно выровнять доски, если они немного кривые, как у меня. На плате есть некоторая погрешность, поэтому, слегка ослабив винт и слегка подтолкнув, вы можете исправить что-то слишком вопиющее.

Шаг 5b: Добавьте наполнитель для дерева во все зазоры

Я называю этот шаг 5b, потому что, если ваши доски более прямые, чем у меня, вам может не понадобиться наполнитель для дерева. Но , если вы обнаружите какие-либо неприглядные щели, заполните щели шпаклевкой для дерева, чтобы получить более гладкую окончательную отделку.

Прежде чем переходить к следующему шагу, дайте шпатлевке полностью высохнуть.

Шаг 6: Отшлифуйте рамку крышки вентиляционного отверстия до гладкости

Отшлифуйте рамку крышки вентиляционного отверстия наждачной бумагой с зернистостью 80 . Отчасти это зависит от личных предпочтений, но я предпочитаю шлифовку с зернистостью 120, а затем с зернистостью 180 для получения наилучшего результата. Другим все равно.

Делайте то, что лучше для вас!

Чтобы узнать больше о том, почему я шлифую поэтапно, ознакомьтесь с этой простой сборкой стола для ноутбука.

Брианна Томас, Привередливая к шлифовке

Шаг 7: Покрасьте раму

Протрите только что отшлифованную раму от пыли и мусора и покрасьте (или окрасьте) в выбранный вами цвет. Я использовала матовую черную аэрозольную краску, потому что она быстрая и классическая, но может быть мягкой или дикой, как вам хочется! Это и есть настоящая радость создавать что-то специально для себя, верно?

Дайте полностью высохнуть, прежде чем переходить к следующему шагу.

Шаг 8: Обрежьте экран по размеру

С помощью ножниц по металлу вырежьте лист декоративной металлической сетки по размеру вашей рамы. Я использовал этот, потому что мне нравится, как узор немного напоминает трость. Если вы хотите сделать этот проект еще более доступным (или вам нужно сделать много вентиляционных отверстий), вы можете использовать обычную оконную сетку!

С помощью малярного скотча я отметил места, где хотел вырезать. Позвольте большому перекрытию рамы, остановившись примерно на 1/4 дюйма от внешнего края.

Шаг 9: Прикрепите экран к раме

Затем прикрепите экран нужного размера к раме крышки вентиляционного отверстия с помощью горячего клея. Сначала я планировал использовать жидкие гвозди, но потерял тюбик, поэтому вместо него я использовал горячий клей. И я так рада, что сделала!

Если вдавить экран в каплю горячего клея, излишки пройдут через отверстия в экране. Быстро разгладьте клей по поверхности экрана (осторожно, он горячий!). При этом вы создаете связь как на передней, так и на задней части экрана, сразу же устанавливая его.

Продолжайте движение по краю экрана, закрепляя по углам и в центре каждого края.

Шаг 10: Прикрепите командные полосы и установите

Наконец, прикрепите командные полосы к задней части декоративной крышки вентиляционного отверстия, сделанной своими руками, и прикрепите ее к стене! Мне нравится версия с вешалкой для картин, потому что вы можете легко переставить крышку вентиляционного отверстия, как только полоски приклеятся к стене, на случай, если вы не установили ее правильно в первый раз.

Я использовал полоски Command, а не винты, потому что они не портят раму.
