Установка замка защелки в межкомнатную дверь: Врезка межкомнатного замка своими руками. Инструкция с фото, как самому врезать замок с защелкой в межкомнатную дверь

Установка защелки в межкомнатную дверь своими руками: как врезать механизм

Автор Michael На чтение 5 мин Просмотров 7.4к. Опубликовано Июн 13, 2020

В межкомнатных дверях установка замка совсем необязательна, но все-таки иногда хочется уединения и поэтому возникает необходимость его монтажа. Справиться с этой задачей сможет абсолютно каждый и совершенно не обязательно прибегать к услугам специалистов. Установка защелки в межкомнатную деревянную дверь своими руками происходит в несколько этапов, о которых и пойдет речь далее.

Содержание статьи

1. Установка замка в межкомнатную дверь
2. Отверстие под замок
3. Монтаж ручки
4. Монтаж замковой защелки
5. Монтаж ответной накладки

Перед тем, как установить защелку на межкомнатную деревянную дверь, необходимо определиться с высотой, на которой будет располагаться механизм. Стандартная высота колеблется от 90 до 110 см, но стоит помнить, что если полотно изготовлено из МДФ, то выше 100 см устанавливать замок не рекомендуется, потому как в таких моделях на высоте одного метра находится деревянная планка, в которую и должен монтироваться замок. Выше метра высоты находится пустота и если начать там сверлить, то образуется дырка, которую потом нужно будет придумывать, чем закрыть.

Отверстие под замок

Врезка защелки в межкомнатную деревянную дверь начинается с разметки высоты, как уже упоминалось выше. С помощью рулетки и треугольника на обе стороны наносятся отметки расположения замка. Далее монтаж происходит в несколько этапов:

К намеченной линии прикладывается сам замок так, чтобы нанесенная разметка на двери пришлась на середину механизма, после чего отмечается его верхняя и нижняя часть на полотне.

Далее необходимо взять перьевое сверло на 16 мм и приложить его по всей длине той части механизма, которая будет вставляться непосредственно внутрь полотна и маркером сделать пометку на сверле, на какую глубину необходимо делать выемку. Данная процедура очень важна, особенно если замок монтируется как раз напротив стекла, потому как можно сделать углубление слишком большим и повредить его.

Теперь можно приступать к высверливанию отверстия. Для начала делается одна выемка сверлом, под низом еще одна. Таким образом, аккуратными движениями высверливается отверстие под размер замка.

После того, как оно будет готово, края его будут неровными и в некоторых местах может подняться древесина. Все это исправляется с помощью стамески.

Следующий шаг – выровнять все неровности выемки. Для этого в дрель вставляется обычное сверло на 16 мм и прижимая его то к одной, то к другой стороне отверстия, счесываются все неровности. Выравнивание с помощью сверла делается для того, чтобы ускорить процесс, но если нет уверенности, что все аккуратно получится, то лучше всего потратить немного больше времени и сделать работу при помощи стамески и киянки.

Далее замок вставляется в готовое отверстие, оно должно получиться на 2-3 мм больше размера самого механизма, поэтому если выемка получилась меньше, то ее можно расширить. Замок крепится с помощью двух саморезов к дверному полотну.

После того, как была проведена врезка защелки в межкомнатную деревянную дверь своими руками, при помощи карандаша обводится накладка, вынимается замок и по отмеченным местам снимается верхний слой так, чтобы накладка получилась на одном уровне с торцом двери.

Монтаж ручки

Для того, чтобы установка замка была закончена, необходимо сделать отверстия для ручек. Окончательная установка ручки и защелки на межкомнатные деревянные двери пройдет быстро, потому как все уже практически сделано, остается дело за малым.

Обычно в комплекте с ручкой идут саморезы для деревянных полотен и стяжные болты для металлических. Их лучше всего заменить на другие, потому как зачастую их изготавливают с мягкого металла. Длина саморезов должна быть около 1 см, а диаметр – 1,5-2 мм.

Устанавливается ручка, выравнивается и прикручивается. Также необходимо затянуть крепежный винт, который является связывающим звеном между личинкой и двумя ручками. Винты в основном располагаются внизу ручек и затягиваются с помощью отвертки.

Некоторые модели ручек продаются с декоративными накладками, для их выравнивания необходимо использовать угольник.

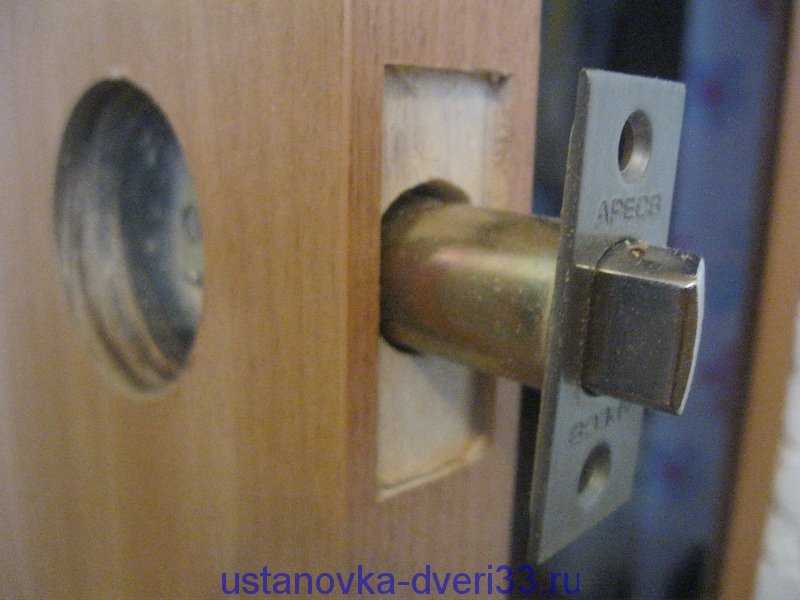

Монтаж замковой защелки

Замковая защелка на межкомнатных дверях имеет с одной стороны поворотную щеколду, а со второй запирает дверь с помощью ключа. Ее установка отнимет всего несколько минут. С наружной стороны вставляется центральная часть замка, а с внутренней стороны двери на штырь надевается накладка с поворотной щеколдой. Затягивается прижимной винт и крепится все на саморезы.

Как врезать защелку в межкомнатную деревянную дверь мы рассказали, остается лишь в коробке сделать углубление для язычка замкового механизма.

Монтаж ответной накладки

Чтобы не было проблем с закрыванием двери ответную накладку необходимо установить четко напротив замкового механизма. Для этого язычок механизма хорошо натирается мелом, после чего дверь закрывается. После открытия на коробке будет видна отметина, по которой и необходимо делать отверстие.

Делать его необходимо аккуратно и периодически закрывая дверь и проверяя плавность вхождения язычка. Глубина ответной выемки должна быть совсем немного больше длины самого язычка. Стамеской хорошо выравнивается отверстие, после чего устанавливается ответная планка и прикручивается саморезами.

После того, как все готово, дверь закрывается и проверяется наличие люфта, если он есть, то убирается с помощью регулировочного язычка. Под языком есть небольшая прорезь под отвертку, куда она вставляется и поджимается. Так делается до тех пор, пока люфт полностью не исчезнет.

Установка завершена. На всю работу уйдет не больше одного часа времени, но если это делается в первый раз, то может быть потрачено немного больше. Таким образом, установить замок оказывается своими руками очень быстро и можно вполне справиться без помощи дорогостоящих специалистов.

Как врезать замок в межкомнатную дверь

Установка замка в межкомнатную дверь большинству владельцев квартир кажется лишней. Но, как показывает практика, во многих случаях запорный механизм просто необходим. Именно такое функциональное изделие позволяет при уединении в отдельном помещении исключить случайное вторжение, защитить ценные предметы от кражи, порчи, заблокировать доступ в комнаты, в которых присутствие маленьких детей нежелательно.

Остаётся лишь разобраться с тем, как врезать замок в межкомнатную дверь, чтобы она нормально закрывалась. Такая задача кажется простой, но на деле монтаж любого запирающего устройства имеет свои нюансы. Нужно учитывать мельчайшие детали, начиная с ширины дверного полотна и заканчивая материалом его изготовления. Дорогие модели обычно изготавливаются из ценных пород древесины, таких как массив дуба, массив ольхи, ясеня, ореха, тика, граба и т.д. А для более дешёвых аналогов применяются древесноволокнистые плиты: ДВП, ДСП, мазонит и другие.

Чтобы после установки врезного замка в межкомнатную дверь он не смотрелся чем-то инородным, рекомендуется подбирать его и с учётом декорирования двери. Современные производители для оформления обычно используют следующие покрытия:

• натуральный шпон;
• массив 3D;
• экошпон;
• эмаль;
• кортекс;
• глянец;
• акрилат.

Кроме этого, сегодня популярны крашенные и искусственно состаренные (брашированные, патинированные) деревянные двери. Все они имеют привлекательный вид, поэтому и фурнитура к ним должна подбираться соответствующая.

Разновидности

Запорные механизмы делятся на несколько видов в зависимости от способа монтажа, конструкции, размера и прочих особенностей:

1. Замки с корпусом цилиндрической формы, в которых защёлка и язычок объединяются. Ограничитель защёлки и механизм секретности (ЦМС) врезаются в шпиндель ручки. Последняя может быть любого типа.
2. Плоские с прямоугольным корпусом и язычками, отделёнными от защёлки. Такие запорные механизмы отличаются надёжностью и обычно оснащаются нажимной ручкой.
3. Круглые, укомплектованные ручками-кнобами.
4. Компактные плоские без защёлки, оснащённые поворотной ручкой.

Современные запорные механизмы имеют 4 класса секретности, но двери, устанавливаемые внутри домов и квартир, не нуждаются в повышенной защите от злоумышленников, как входные. Поэтому для них в основном изготавливаются механизмы 1 класса.

Замки круглые

Для дверных конструкций, устанавливаемых внутри жилых помещений, эти механизмы подходят идеально. Модели с ручками-кнобами считаются самыми безопасными, так как о них невозможно пораниться. Если же в доме или квартире проживают люди с ограниченными возможностями, то можно смело устанавливать замки с нажимной ручкой, так как для их эксплуатации не нужно прилагать больших усилий.

Главное преимущество цилиндрических запорных механизмов заключается в том, что они подходят практически для любой двери, независимо от её параметров. Для этого достаточно вместо стандартного водила использовать более длинное. При этом переключатель выхода защёлки следует поставить так, чтобы он соответствовал толщине материала, из которого изготавливается коробка: для массива дерева – 70 мм, а для МДФ – 60 мм.

Плоские замки

Эти модели запорных механизмов отличаются повышенной ценой, так как обеспечивают высокий уровень противовзломной защиты. Несмотря на конструкционную сложность, врезать плоский замок в межкомнатную дверь можно своими руками, но нужно будет учесть ряд нюансов:

1. В двери шириной 35 мм, выполненные из недорогостоящих материалов (например, МДФ), можно устанавливать только небольшие замки. Ширина их язычка должна быть не больше 15 мм.
2. Модели механизмов плоского типа обеспечивают нагрузку на дверь и в этом отношении проигрывают вышеописанным аналогам.
3. Если полотно изготавливается из цельной древесины, вмонтировать в него запорное устройство можно на любом уровне. А в случае с МДФ и похожими материалами следует соблюдать определённую высоту (100 см от низа), так как можно не угадать с расположением поперечного бруса.

Особенности разметки

В Интернете представлено большое количество полезной информации, позволяющей понять, как самостоятельно врезать замок в межкомнатную дверь. Но, чтобы результат не разочаровал, необходимо уделить повышенное внимание разметке. Людям без опыта следует использовать столярные шаблоны.

При установке круглых запорных механизмов разметку нужно выполнять со стороны личинки. На первом этапе отмечаются пионерные отверстия с учётом толщины полотна и выхода язычка. Рекомендуемая высота от низа – 965 мм. А от бокового края двери при разметке двух точек следует отступать 6 см и 7 см. На двери размечается отверстие для ручки, диаметр которого должен составлять 5 см. Напротив него в торце делается другое отверстие диаметром 23 мм для устройств с защёлкой.

При установке плоского замка на двери сначала отмечается вертикальная осевая линия, а затем горизонтальная на высоте 965 мм от низа. Чтобы избежать ошибок, разметку рекомендуется выполнять по приложенному замку с помощью простого карандаша. Гнездо выбирается именно по нанесённым линиям.

Какие инструменты понадобятся

Можно хорошо знать, как правильно врезать замок в межкомнатную дверь, но без наличия специального инвентаря провести нужные работы не получится. Поэтому сначала требуется подготовить следующие инструменты:

• угольник;
• простой карандаш;
• отвёртки;
• молоток;
• рулетку;
• стамеску;
• стапель;
• шуруповёрт;
• электрическую фрезерную машину;
• долото;
• свёрла по дереву;
• набор коронок.

Монтаж плоских замков

Отверстие под замок аккуратно делается в два приёма перьевым сверлом и затем тщательно выбирается стамеской. Перед выборкой потая необходимо разметить его по приложенному замку. Чтобы сделать фигурный паз под личинку, следует высверлить 2 круглых отверстия: первое ‒ под цилиндр, а второе – под дно кассеты штифтов. Для удаления остатков используется стамеска. По завершении вышеперечисленных операций замок нужно установить в гнездо, убрав личинку и рукоятку. После устанавливается фурнитура.

На финальном этапе нужно обязательно выяснить, насколько правильно замок функционирует. Чтобы впоследствии ничего не пришлось переделывать, рекомендуется каждому этапу уделять повышенное внимание, начиная с разметки и заканчивая вкручиванием последнего самореза.

Монтаж круглых замков

Установка таких замков в межкомнатную дверь выполняется в несколько этапов:

1. Коронками требуемого диаметра высверливаются отверстия по сделанным отметкам. Для исключения деформации двери их рекомендуется сверлить с обеих сторон до середины её толщины.
2. Замок вкладывается в полученное гнездо и обводится простым карандашом. Защёлка вынимается.
3. По торцевой накладке замка размечается потай, который после выбирается. Штробить нужно с предельной осторожностью, чтобы соблюсти нужную глубину и исключить повреждение боковой стороны дверного полотна.
4. Замок полностью собирается и закрепляется штатными винтами.
5. Монтаж ответной планки осуществляется точно по центру отверстия, высверленного для вхождения язычка.

Монтаж замков с ЦМС

Врезка этих запорных механизмов выполняется примерно так же, как и плоских. Сначала на торце дверного полотна делается разметка, и высверливается цепочка вертикальных углублений на близком расстоянии друг от друга. Тонкие перемычки между углублениями удаляются посредством долота. Для механизма секретности и ручки в полотне просверливаются отверстия нужного диаметра с помощью коронки по дереву. Выборка под замочную планку выполняется стамеской. На финальном этапе ставятся замок, ручки и ответная планка.

Чтобы не деформировать дверь и добиться максимально ровных поверхностей, стоит использовать электрический фрезер. Он лучше справляется со своими задачами, чем простые инструменты, поэтому красота двери полностью сохраняется. К тому же при его применении не нужно будет постоянно контролировать силу удара.

Как определить расположение запорной планки

Существует несколько способов, позволяющих точно определить расположение запорной планки и гнезда под защёлку по отношению к замку:

1. Копировальную бумагу нужно временно закрепить на дверной коробке прямо напротив установленного замка, чтобы при поворачивании ключа и ручки на ней остались отпечатки защёлки и ригеля.
2. Если нет копирки, можно использовать пластилин, который наносят тонким слоем на дверную коробку. На нём очень хорошо видны следы от деталей замка.
3. Повернуть ключ на один оборот, что бы запорную планку можно было навесить на ригель. Далее дверь осторожно прикрывается, и на дверной коробке отмечаются карандашом кромки планки.

После того разметка выполнена, отверстия под ригель и защёлку выбираются инструментами. Их глубину нужно делать достаточной, иначе полностью закрыть замок не получится.

Целесообразность самостоятельного монтажа

Разобраться с установкой замка в межкомнатную дверь своими руками – несложно, но иногда одного понимания процесса недостаточно. Если нет надлежащего опыта и навыков, можно упустить из виду какой-либо важный нюанс. А это чревато неприятными последствиями, которые не заставят себя ждать при эксплуатации двери. К тому же современные замки очень требовательны к точной установке, и при допущенных огрехах они начинают заваливаться, не закрываться полностью, быстро выходить из строя.

Если вы не уверены, что сможете провести врезку замка правильно, или не имеете под рукой нужных инструментов, обращайтесь к специалистам. Как показывает практика, лучше заплатить профессионалам, чем потом испытывать сложности с работой дверей или по несколько раз исправлять огрехи. Чтобы сэкономить, рекомендуется покупать двери и заказывать их установку с монтажом запорного механизма в одной компании (если это возможно).

Как установить дверной замок с ночной защелкой | Главная Руководства

Автор: Уильям Мачин

Дверные замки с ночной защелкой устанавливаются на внутренней стороне двери и управляются с помощью небольшой ручки. Замки доступны в моделях одинарного действия, которые открываются только изнутри, или в моделях двойного действия, которые имеют ключ для доступа снаружи. Защелки одинарного действия проще в установке, потому что они не требуют сверления двери для цилиндра ключа. Кроме того, модели с квадратным хвостовиком исключают возможность случайного запирания двери на выходе. Среднестатистический энтузиаст по благоустройству дома может установить ночную задвижку с одним действием за достаточно короткое время.

1. Установите удобную высоту для защелки. Как правило, ночная защелка крепится к двери на высоте 48 дюймов от пола. Отметьте желаемую высоту со стороны замка на двери карандашом.

2. Извлеките бумажный шаблон из упаковки ночной защелки. Согните шаблон по линии, обозначенной для края двери. Совместите сгиб с краем двери и временно прикрепите шаблон к лицевой стороне двери малярным скотчем.

3. Определите рисунок на шаблоне для крепежных винтов. С помощью шила или гвоздя и молотка сделайте углубления на лицевой стороне двери для крепежных винтов. Снимите шаблон с двери.

4. Установите электрическую или аккумуляторную дрель с насадкой с резьбовым наконечником.

5. Поверните ручку на защелке, чтобы полностью втянуть хвостовик в корпус. Расположите защелку на лицевой стороне двери и совместите отверстия в корпусе с начальными углублениями на двери. Вставьте прилагаемый винт в каждое отверстие на корпусе. С помощью дрели закручивайте винты плотно, а не слишком туго.

6. Определите правильный способ установки ответной планки замка. В зависимости от конструкции пластина крепится к внутренней стороне дверного косяка или к внешнему краю косяка.

7. Поверните ручку на защелке, чтобы полностью выдвинуть хвостовик. Закройте дверь, пока хвостовик не коснется кожуха на косяке. Сделайте отметки карандашом на корпусе, чтобы они совпадали с верхней и нижней частью хвостовика. Откройте дверь, чтобы у вас было место, чтобы прикрепить ответную планку.

8. Расположите ответную планку на краю дверного косяка. Совместите углубление для хвостовика с карандашными отметками на корпусе. В зависимости от конструкции отметьте контур ответной планки на внутренней стороне косяка или кожуха. Отложите забастовку.

9. Вырежьте контур на внутренней стороне косяка с помощью стамески и молотка или разрежьте обшивку по намеченным отметкам с помощью копровой пилы и удалите часть обшивки. Расположите ответную планку на косяке. Прикрепите пластину к косяку с помощью прилагаемых винтов.

Биография писателя

Уильям Мачин начал работать на стройке в возрасте 15 лет, еще учась в старшей школе. За 35 лет он приобрел опыт на всех этапах жилищного строительства, модернизации и реконструкции. Его хобби включают лошадей, мотоциклы, шоссейные гонки и спортивную рыбалку. Он изучал архитектуру в Taft Junior College.

Справочник домовладельца по терминам дверной фурнитуры и деталям дверного замка.

• Категории
• 2023
• 01
• Термины дверной фурнитуры и части дверного замка.

Эмили Бейли

Четверг, 5 января 2023 г.

От затылка до отверстия, от ответной планки до шпинделя, мы хотели бы помочь вам понять некоторые из наиболее распространенных терминов и открыть для себя иногда таинственный, а иногда и запутанный мир дверной фурнитуры.



ПОДРОБНЕЕ

Независимо от того, изучаете ли вы мир дверной фурнитуры в Интернете на таких веб-сайтах, как schlage.com, или посещаете местный магазин товаров для дома, чтобы купить дверную фурнитуру, которая соответствует вашим требованиям к безопасности, производительности и стилю, это помогает быть умеет говорить на словах.



От затылка до отверстия, от ответной планки до шпинделя — мы хотели бы помочь вам понять некоторые из наиболее распространенных терминов и открыть тайный, а иногда и запутанный мир дверной фурнитуры. На самом деле это проще, чем кажется. Как только вы освоитесь, ваше знание деталей дверного замка поможет вам с легкостью выполнить модернизацию оборудования в вашем доме.

Мы также дадим вам некоторое практическое представление о различных типах дверных замков и вариантах безопасности, доступных вам.



Начнем с деталей замка, которые обычно находятся в коробке при покупке дверной фурнитуры в Schlage.

Детали дверного замка

Шасси:

Как и двигатель вашего автомобиля под капотом, шасси — это внутренний корпус замка с невидимыми рабочими механизмами внутри двери. Помимо прочего, шасси определяет, будет ли функция вашего замка «Уединение/Кровать и ванная», «Проход/Прихожая и шкаф» или «Комбинированный интерьер». Посетите сайт schlage.com, чтобы ознакомиться с различными механическими и электронными вариантами, включая новейшие умные замки.

Накладка:

Накладка, которую иногда называют розой, представляет собой декоративную пластину, прикрепленную к двери под ручкой или рычагом. В зависимости от выбранного вами замка, существует множество доступных стилей отделки и отделки для удовлетворения ваших конкретных предпочтений. Обновление дверной фурнитуры с помощью декоративной отделки — это простой способ оказать большое влияние, если вы хотите улучшить общий вид и стиль вашего дома.

Ригель:

Ригель — один из самых надежных способов запирания двери. Они управляются только с помощью ключа снаружи или поворотной ручки изнутри. Для тех, кому нужна первоклассная безопасность и удобство без ключа, умные засовы обеспечивают более простой способ запирания и отпирания дверей. Засов обычно устанавливается на наружных дверях над ручкой, рычагом или рукояткой для ручки, чтобы гарантировать, что вход в ваш дом защищен и безопасен.

Накладка:

Это относится к любой пластине, в том числе накладке и ручке, которая окружает замочную скважину или замок. Он защищает цилиндр замка от высверливания, обеспечивая дополнительную безопасность. Накладка также защищает окружающее пространство от царапин ключом.

Лицевая панель:

Металлическая пластина на краю двери, рядом с защелкой или засовом, лицевая панель защищает замок от износа. Он может иметь закругленные углы или представлять собой круглую лицевую панель для въезда. Форма лицевой панели, используемой при установке, зависит от подготовки вашей двери.

Задняя пластина:

При использовании с лицевой панелью со скругленными углами задняя пластина устанавливается с защелкой таким образом, чтобы она располагалась между лицевой панелью и отверстием защелки (отверстие, через которое защелка входит в дверь).

Ригель с защелкой:

Иногда его называют защелкой. Это тип замка со скошенным подпружиненным ригелем, который входит в зацепление, когда вы закрываете дверь. Если вы когда-либо случайно запирались в своем доме или гостиничном номере, вы хорошо знаете защелку дверного замка.

Шпиндель:

Шпиндель — это стержень, который соединяет ручки или рычаги через дверь для приведения в действие механизма замка.

Запорная пластина:

Подобно лицевой панели, запорная пластина представляет собой металлическую пластину, которая крепится к дверному косяку и имеет отверстие (или отверстия), в которое вставляется запорный болт. Он не только декоративный. Ответная планка защищает дверной косяк и повышает безопасность проема.

Другие термины дверной фурнитуры

Помимо знания частей дверной ручки, есть еще несколько терминов, которые могут оказаться полезными при покупке и установке дверной фурнитуры.

Заднее расстояние:

Заднее расстояние — это расстояние от края двери до центральной линии подготовленного поперечного отверстия, просверленного для установки большинства замков. Для всех установок существуют минимальные и максимальные размеры, необходимые для совместимости вашего замка. Замки Schlage предназначены для установки на все стандартные двери с дорнмасом 2-3/8” или 2-3/4”.

Отверстия:

Отверстия — это отверстия в двери, в которых размещается дверная фурнитура и которые позволяют устанавливать ее. Поперечное отверстие — это основное отверстие, просверленное в передней части двери, в которое устанавливается корпус замка (шасси). Отверстие для защелки, также известное как краевое отверстие, представляет собой отверстие, просверленное со стороны двери в поперечное отверстие, позволяющее установить защелку замка и обеспечить скольжение засова. Диаметр отверстия защелки обычно составляет 1 дюйм для размещения болтов как механических, так и электронных замков.

BHMA:

Это означает Ассоциацию производителей оборудования для строителей. Эта независимая организация обеспечивает качество и производительность аппаратного обеспечения изготовителя с помощью системы оценок, которая оценивает выносливость аппаратного обеспечения в лабораторных условиях для имитации реального использования. Система оценок представлена ​​в алфавитном порядке (A, B и C) и включает три категории: безопасность, долговечность и отделка. AAA — это наивысшая оценка, которую может получить продукт.

Раздача:

Вручение — это термин, используемый для обозначения направления открывания двери. Это важно знать при выборе совместимого замка для вашего использования. Левый рычаг имеет дверные петли, расположенные с левой стороны, если смотреть на дверь снаружи. У правого рычага дверные петли расположены с правой стороны двери, если смотреть на нее снаружи.
