Устройство и принцип работы двухконтурного газового котла

Здесь вы узнаете:

• Устройство двухконтурного газового котла
• Принцип работы двухконтурного газового котла

Двухконтурные отопительные котлы получили большое распространение за счет удобства и компактности. Они согревают дома и одновременно служат источниками горячего водоснабжения. То есть, необходимость покупать отдельный водонагреватель и отдельный отопительный прибор полностью отпадает. Каков принцип работы двухконтурного газового котла и из каких частей состоит это устройство? Об этом мы расскажем в нашем обзоре.

Для того чтобы понять принцип работы газового двухконтурного котла, необходимо разобраться в его устройстве. Он состоит из множества отдельных модулей, которые нагревают теплоноситель в отопительном контуре и выполняют переключение на контур ГВС. Слаженная работа всех составляющих позволяет рассчитывать на беспроблемную эксплуатацию оборудования. Зная устройство двухконтурного котла, можно разобраться и в его принципе действия.

Мы не будем рассматривать устройство двухконтурных котлов с точностью до винтика, так как нам достаточно разобраться в назначении основных узлов. Внутри котла мы найдем:

Устройство моделей с двумя контурами: отопительным и контуром ГВС.

• Горелку, располагающуюся в открытой или закрытой камере сгорания – это сердце любого отопительного котла. Она нагревает теплоноситель и генерирует тепло для работы контура ГВС. Для обеспечения точной поддержки заданной температуры она наделяется системой электронной модуляции пламени;
• Камеру сгорания – в ней располагается вышеуказанная горелка. Она может быть открытой или закрытой. В закрытой камере сгорания (а точнее, над ней) мы найдем вентилятор, отвечающей за нагнетание воздуха и за удаление продуктов сгорания. Именно он и является источником тихого шума при включении котла;
• Циркуляционный насос – обеспечивает принудительную циркуляцию теплоносителя по отопительной системе и при работе контура ГВС.
  В отличие от вентилятора камеры сгорания, насос не является источником шума и работает максимально бесшумно;
• Трехходовой клапан – именно эта штука отвечает за переключение системы в режим генерации горячей воды;
• Основной теплообменник – в устройстве двухконтурного настенного газового котла он располагается над горелкой, в камере сгорания. Здесь происходит нагрев теплоносителя, используемого в контуре отопления или в контуре ГВС для нагрева воды;
• Вторичный теплообменник – именно в нем происходит подготовка горячей воды;
• Автоматику – она контролирует параметры работы техники, проверяет температуру теплоносителя и горячей воды, управляет модуляцией, включает и отключает различные узлы, контролирует наличие пламени, фиксирует ошибки и выполняет прочие полезные функции.

В нижней части корпусов располагаются патрубки для подключения отопительной системы, труб с холодной водой, труб с горячей водой и с газом.

В некоторых моделях газовых двухконтурных котлов используются сдвоенные теплообменники. Но принцип работы остается практически тем же самым.

Можно заметить, что устройство газовой колонки отличается только отсутствием контура отопления.

Мы выяснили устройство двухконтурного настенного газового котла – оно кажется немного сложным, но если разобраться в назначении тех или иных узлов, то сложности исчезнут. Здесь мы можем отметить схожесть с газовым проточным водонагревателем, от которого здесь осталась горелка с теплообменником. Все остальное взято от настенных одноконтурных котлов. Несомненным плюсом является наличие встроенной обвязки – это расширительный бачок, циркуляционный насос и группа безопасности

.

Разбирая принцип работы и устройство газового двухконтурного котла, следует отметить тот факт, что вода из контура ГВС никогда не смешивается с теплоносителем. В отопительную систему теплоноситель заливается через отдельную трубу, подключенную к отоплению. Горячая вода подготавливается за счет части теплоносителя, циркулирующего через вторичный теплообменник. Впрочем, об этом мы расскажем чуточку позже.

Теперь мы приступим к разбору принципа работа газового двухконтурного котла. Назначение отдельных узлов и модулей мы выяснили, теперь эти знания помогут нам понять, как работает все это оборудование. Рассматривать принцип работы будем в двух режимах:

• В режиме обогрева;
• В режиме генерации горячей воды.

В режиме обогрева котел обеспечивает ваш дом теплом.

Сразу отметим тот факт, что

работа в двух режимах сразу невозможна – для этого в двухконтурных котлах предусмотрен трехходовой клапан, направляющий часть теплоносителя в контур ГВС. Давайте рассмотрим принцип работы при обогреве, а потом узнаем, как работает техника в режиме горячего водоснабжения.

В режиме обогрева двухконтурный котел работает так же, как и самый обычный проточный нагреватель. При первом включении горелка работает довольно долго, поднимая температуру в контуре отопления до заданной отметки. Как только будет достигнут необходимый температурный режим, подача газа отключится. Если в доме установлен датчик температуры воздуха, то автоматика будет учитывать его показания.

На работу газовой горелки в двухконтурных котлах может влиять и погодозависимая автоматика, контролирующая температуру уличного воздуха.

Тепло от работающей горелки нагревает теплоноситель, который гоняется по отопительной системе в принудительном режиме. Трехходовой клапан находится в таком положении, чтобы обеспечить нормальное прохождение воды через основной теплообменник. Продукты сгорания удаляются двумя способами – самостоятельно или с помощью специального вентилятора, располагающегося в верхней части двухконтурного котла. Система ГВС при этом находится в отключенном состоянии.

Работа в режиме подачи горячей воды

Что касается контура горячего водоснабжения, то он запускается в тот момент, когда мы поворачиваем ручку водопроводного крана. Появившийся ток воды приводит к срабатыванию трехходового клапана, который отключает отопительную систему. Одновременно с этим происходит розжиг газовой горелки (если на тот момент она была отключена). Спустя несколько секунд из крана начинает течь горячая вода.

При переходе в режим подачи горячей воды, контур отопления полностью отключается.

Давайте разберем принцип работы контура ГВС. Как мы уже говорили, его включение приводит к отключению работы отопления – здесь может работать только что-то одно, или ГВС или отопительная система. Управляет всем этим трехходовой клапан. Он направляет часть горячего теплоносителя во вторичный теплообменник – обратите внимание, что никакого пламени на вторичке нет. Под действием теплоносителя теплообменник начинает греть протекающую через него воду.

Схема несколько сложноватая, так как здесь задействуется малый круг циркуляции теплоносителя. Подобный принцип работы нельзя назвать самым оптимальным, зато двухконтурные газовые котлы с раздельными теплообменниками могут похвастаться нормальной ремонтопригодностью. Каковы особенности котлов с комбинированными теплообменниками?

• Более простая конструкция;
• Высока вероятность образования накипи;
• Более высокий КПД у ГВС.

Как мы видим, недостатки плотно переплетаются с достоинствами, но раздельные теплообменники ценятся больше. Конструкция несколько усложняется, зато здесь отсутствует накипь. Обратите внимание, что в момент работы ГВС протекание теплоносителя по отопительному контуру останавливается. То есть, его длительная работа способна нарушить тепловой баланс в помещениях.

Как только мы закрываем кран, происходит срабатывание трехходового клапана, и двухконтурный котел переходит в режим ожидания (или сразу же включается подогрев чуть остывшего теплоносителя). В таком режиме оборудование будет находиться до тех пор, пока мы снова не откроем кран. Производительность некоторых моделей достигает до 15-17 л/мин, что зависит от мощности используемых котлов.

Разобравшись с принципом работы газового двухконтурного котла, вы сможете понять назначение отдельных узлов и даже сможете самостоятельно разобраться в вопросах ремонта. На первый взгляд, устройство кажется очень сложным, а плотная внутренняя компоновка вызывает уважение – все-таки разработчикам удалось создать почти идеальное отопительное оборудование.

Двухконтурные котлы, таких фирм как Vaillant, активно используются для обогрева зданий различного назначения и для генерации горячей воды, заменяя собой сразу два прибора. А их компактность позволяет сэкономить место и избавиться от необходимости приобретения напольного котла.

Принцип работы двухконтурных газовых котлов

Нормы и требования

Далее вы узнаете о рекомендациях и правилах, прописанных в некоторых специальных документах, например, СНиП 42-01-2002 «Газораспределительные системы», а также СниП II-35-76 «Котельные установки», Правила проектирования автономных систем теплоснабжения СП-41-104-2000.

Здесь находится докладная информация о том, что разрешается и что запрещено делать во время инсталляции газовых систем. Главными условиями по монтажу котлов являются:

• Размеры помещения предназначенного для монтажа должны превышать 4 м2, а высота потолков более 2,5 м;
• Ширина дверей более 80 см;
• Требуется наличие окна, с параметрами 0,15 м2 на каждые 5 м2 помещения;
• Также должна быть хорошая вентиляционная система для непрерывного обеспечения горючести. Требуется разъем величиной с расчетом 8 см2 на 1 кВт мощности системы;
• Радиус дымопровода выбирают в соотношении к мощности установки. В основном для обогрева зданий пользуются газовыми котлами с мощностью 30-40 кВт, с дымоходами 13 см и 17 см в диаметре;
• Верх дымохода необходимо установить так, чтобы он возвышался над коньком на 0,5 м. Выводящий край коаксиального дымохода, нужно размещать с выступом от воздухозаборного более чем на 0,2 м;
• Магистраль газопровода требуется только с труб, сделанных из метала. Другие трубы можно брать для соединения магистрали и самого котла;
• Также на котел требуется поставить специальное устройство, которое обеспечит температурную и токовую безопасность;
• В помещении, которое предназначено для монтажа, устанавливается газоанализатор;
• Категорически запрещается монтаж котлов в подвальных помещениях, исключение становят только частные постройки. В многоэтажках монтаж выполняется только на кухне, а также в помещениях, оборудованных под котельную;
• На всех котлах требуется установить газовые счетчики;
• К комнате с котлом требуется подвести трубу с водой;
• Перед проведением монтажных работ, в комнате обязательно выравнивается и штукатурятся все поверхности;
• Запрещается устанавливать газовые котлы на легковоспламеняющиеся поверхности, а также в зданиях общежитий, на балконах и там, где отсутствуют оконные рамы;
• Устанавливать котел требуется более чем на 15 см от стены и 20 см от потолка, с обязательным наличием панели теплоизоляции. Котел должен находиться на высоте более 90 см от пола.

Необходимые согласования для разрешения на установку

Следуя таким несложным требованиям можно без труда получить необходимые разрешения на монтаж газового котла. Хотя, желательно поподробнее изучить СНиП, поскольку это общие требования, и они могут меняться в зависимости от определенных случаев.

1. Конечно же, кроме следования СНиПам, часто возникают и другие заботы, связанные с монтажом котлов двухконтурного типа. Часто приходится тратить много времени на различные разрешения по установке. Чтобы получить их, требуется:
2. Для присоединения дома к общему газоснабжению, требуется получить техусловия на присоединение. С этой целью требуется составить заявление, в котором требуется отметить предположительное количество используемого газа. Обработка заявления займет до двух недель, и в результате вы получите необходимые техусловия по установке.
3. Следующим этапом становится создание проекта по снабжению помещения газом. Он включает в себя схему монтажа котла, проведение газового провода и точки соединения. В зданиях частного типа, также требуется план размещения газовых коммуникаций на территории. Этой работой занимаются специалисты с инженерным образованием с лицензия на создание проектов такого типа. Связаться с организациями, занимающимися проектированием, можно без проблем через городское управление газоснабжения.
4. Уже разработанный проект отправляют в управление Горгаза. На длительность утверждения проекта влияет сложность, и на это может уйти около трех месяцев. Также, кроме самого проекта, требуется наличие и других данных:

• Технический паспорт котла;
• Инструкция пользователя;
• Документ, подтверждающий соответствие всем требованиям;
• Заключение эксперта на соответствие газового котла нужным требованиям.

Перечисленные документы вам должны предоставить во время приобретения котла.

Бывает, что проект не принимают. Если это случилось, то вам предоставят соответственные документы, в которых будут указаны причины отклонения и перечень требуемых исправлений в проекте. Выполнив все указания, можно снова подавать заявление.

Устройство двухконтурного газового котла

Как выбрать и использовать грязевик для отопления

Для того чтобы понять принцип работы газового двухконтурного котла, необходимо разобраться в его устройстве. Он состоит из множества отдельных модулей, которые нагревают теплоноситель в отопительном контуре и выполняют переключение на контур ГВС. Слаженная работа всех составляющих позволяет рассчитывать на беспроблемную эксплуатацию оборудования. Зная устройство двухконтурного котла, можно разобраться и в его принципе действия.

Мы не будем рассматривать устройство двухконтурных котлов с точностью до винтика, так как нам достаточно разобраться в назначении основных узлов. Внутри котла мы найдем:

Устройство моделей с двумя контурами: отопительным и контуром ГВС.

• Горелку, располагающуюся в открытой или закрытой камере сгорания – это сердце любого отопительного котла. Она нагревает теплоноситель и генерирует тепло для работы контура ГВС. Для обеспечения точной поддержки заданной температуры она наделяется системой электронной модуляции пламени;
• Камеру сгорания – в ней располагается вышеуказанная горелка. Она может быть открытой или закрытой. В закрытой камере сгорания (а точнее, над ней) мы найдем вентилятор, отвечающей за нагнетание воздуха и за удаление продуктов сгорания. Именно он и является источником тихого шума при включении котла;
• Циркуляционный насос – обеспечивает принудительную циркуляцию теплоносителя по отопительной системе и при работе контура ГВС. В отличие от вентилятора камеры сгорания, насос не является источником шума и работает максимально бесшумно;
• Трехходовой клапан – именно эта штука отвечает за переключение системы в режим генерации горячей воды;
• Основной теплообменник – в устройстве двухконтурного настенного газового котла он располагается над горелкой, в камере сгорания. Здесь происходит нагрев теплоносителя, используемого в контуре отопления или в контуре ГВС для нагрева воды;
• Вторичный теплообменник – именно в нем происходит подготовка горячей воды;
• Автоматику – она контролирует параметры работы техники, проверяет температуру теплоносителя и горячей воды, управляет модуляцией, включает и отключает различные узлы, контролирует наличие пламени, фиксирует ошибки и выполняет прочие полезные функции.

В нижней части корпусов располагаются патрубки для подключения отопительной системы, труб с холодной водой, труб с горячей водой и с газом.

В некоторых моделях газовых двухконтурных котлов используются сдвоенные теплообменники. Но принцип работы остается практически тем же самым.

Можно заметить, что устройство газовой колонки отличается только отсутствием контура отопления.

Мы выяснили устройство двухконтурного настенного газового котла – оно кажется немного сложным, но если разобраться в назначении тех или иных узлов, то сложности исчезнут. Здесь мы можем отметить схожесть с газовым проточным водонагревателем, от которого здесь осталась горелка с теплообменником. Все остальное взято от настенных одноконтурных котлов. Несомненным плюсом является наличие встроенной обвязки – это расширительный бачок, циркуляционный насос и группа безопасности.

Разбирая принцип работы и устройство газового двухконтурного котла, следует отметить тот факт, что вода из контура ГВС никогда не смешивается с теплоносителем. В отопительную систему теплоноситель заливается через отдельную трубу, подключенную к отоплению. Горячая вода подготавливается за счет части теплоносителя, циркулирующего через вторичный теплообменник. Впрочем, об этом мы расскажем чуточку позже.

Виды газовых горелок

Кран маевского: принцип работы, технические характеристики, как установить и спустить воздух из радиатора

Двухконтурные котлы настенного типа выпускают с открытым типом газовой горелки и с закрытым. Открытая газовая горелка в котле требует подачу необходимого количества воздуха для сгорания газа из помещения, где установлен газовый котел. Например, привычная схема типовой газовой колонки для нагрева воды.

Устройство с закрытой горелкой имеет изолированное пространство для сгорания газа от помещения. Забор воздуха для процесса горения производится снаружи здания. Чаще всего такие устройства подключены с помощью коаксиального дымохода, выходящего на наружную стену здания. Состоит он из двух труб, расположенных одна в одной. Через внешнюю трубу забирается воздух для горения, а через внутреннюю трубу удаляются продукты сгорания.

Возможно подключение с выбросом продуктов сгорания в предусмотренный дымоход здания и забор воздуха с боковым подводом трубопровода. Котлы с закрытой горелкой называют турбированными, так как они имеют встроенный электрический нагнетатель воздуха турбинного типа. Преимущество таких газовых приборов заключается в безопасности эксплуатации. Их работа не требует постоянного контроля подачи воздуха, проветривания помещения, исключено попадание продуктов сгорания в квартиру или дом. За счет избыточной тяги происходит более эффективное сгорание и более быстрый прогрев воды.

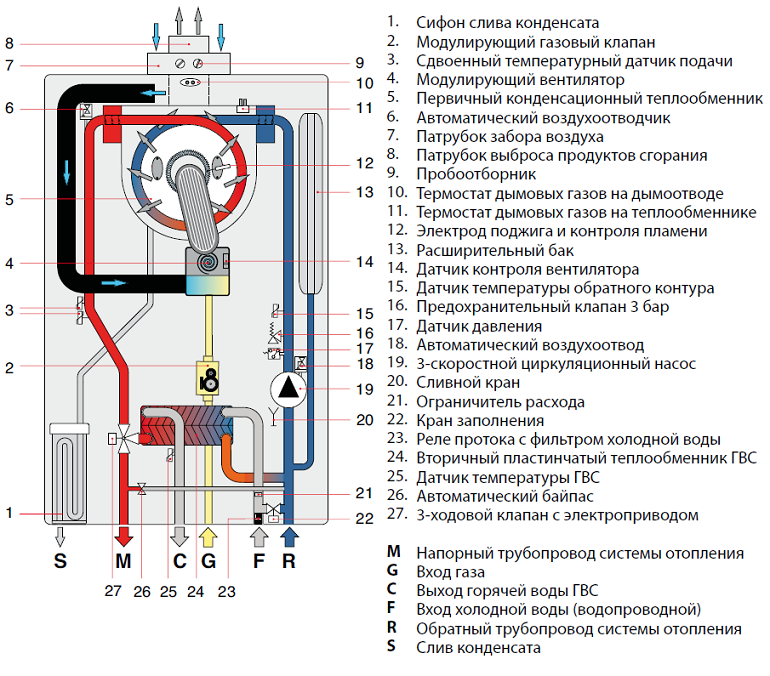

Устройство настенного газового котла.

Двухконтурные газовые приборы могут подключаться в бойлерном режиме. Такой режим работы подразумевает нагрев воды и последующее ее накопление в бойлере, а из него вода уже поступает в точки водозабора.

Конденсационные газовые нагревательные приборы отличаются тем, что их конструкция позволяет конденсироваться водяному пару, содержащемуся в продуктах сгорания газа. При процессе конденсации происходит выделение дополнительного тепла, которое используется или для контура отопления, или для контура ГВС. Схема может включать образование конденсата на первичном теплообменнике специальной формы или на дополнительным устройстве, которое расположено над первичным теплообменником.

Все газовые котлы двухконтурного типа обязательно включают в себя блок автоматики и контрольных датчиков для правильной и безопасной работы. Автоматика отслеживает заданные параметры нагрева воды в контурах, может совместно использоваться с выносными датчиками температуры воздуха в помещении. Датчики тяги, контроль аварийного отключения газоснабжения позволяют эксплуатировать котел наиболее безопасным способом.

Для долговременного использования газового прибора следует произвести грамотную установку, включающую в себя расчет мощности, монтаж в соответствии с нормами безопасности, качественно выполненные пусконаладочные операции.

Работа по монтажу газового оборудования должна производиться только специальными газовыми службами, имеющими сертификат на ее выполнение.

Принцип работы котла с проточными нагревателем

Кессон для скважины на воду: виды и способы изготовления своими руками

В данном случае имеется в виду пластинчатый теплообменник, хотя и битермическая конструкция является проточной. Пластинчатый теплообменник обладает высокой эффективностью, но относительно малой производительностью.

Принцип его работы заключается в пропускании двух потоков в перпендикулярном направлении между пачкой из металлических пластин, соединенных таким образом, что потоки не смешиваются. Большая площадь пластин обеспечивает высокую эффективность теплопередачи, что позволяет готовить горячую воду в проточном режиме, т.е. на ходу.

При небольших размерах это устройство поднимает температуру холодной воды до 50° и выше, на что способно только высокоэффективное устройство.

На выходе из первичного теплообменника горячий теплоноситель пропускается через вторичный теплообменник. Одновременно через него походит поток воды, который получает заданную температуру и поступает на приборы водоразбора.

ВАЖНО!
Единственными недостатками таких устройств являются нестабильность режима нагрева, который зависит о скорости прохождения воды, и необходимость периодической очистки от известковых отложений.

Популярные марки

Сегодня на рынке представлено много востребованных моделей котельного оборудования, в число которых входят устройства как европейских, так и российских производителей.

Если говорить о европейских брендах, то самыми востребованными являются:

• немецкие Bosch, Wolf, Vaillant, Buderus, AEG, Viessmann;
• французские Chappee, Frisquet, De Dietrich, Chappee, Chaffoteaux;
• итальянские Saunier Duval, Beretta, Nova Florida, Caloreclima, Ariston, Lamborqhini, Hermann, Ferolli, Biasi, Baxi, Alphatherm;
• испанская Roca, шведская Electrolux и польская Termet.

Немецкие марки котлов сочетают в себе новейшие достижения, которые обеспечивают минимальное потребление электроэнергии. Французский бренд Frisquet занимает первое место среди самых мощных (до 45 кВт) устройств. Roca, Vaillant, а также итальянские бренды предлагают устройства, оснащенные микробойлером (до 4 л).

В сети можно найти немало положительных отзывов о настенных моделях, выпускаемых под маркой Baxi. Свою репутацию они заслужили тем, что являются очень надежными, имеют небольшие размеры, а также отличаются простотой в эксплуатации.

Среди отечественных марок самыми востребованными являются «Сигнал», «АЗГА» и «Газаппарат», которые отличает столь же высокое качество, что и импортных моделей эконом-класса.

Особенности и типы выпускаемых котлов

Двухконтурный газовый котел является прибором, который нагревает до заданных значений теплоноситель в системе отопления и может приготавливать горячую воду для сантехнических нужд. Использование такого котла позволяет обойтись без дополнительного оборудования для приготовления горячей воды, такого как газовая колонка, накопительные и проточные электрические нагреватели. Принцип работы двухконтурного газового котла основан на процессах и способах передачи тепловой энергии сгорания газа контурам отопления и горячего водоснабжения.

Подключение двухконтурного газового котла к схеме обвязки .

Двухконтурные котлы настенного типа выпускаются в большом технологическом ассортименте. Основные виды выпускаемых двухконтурных котлов:

• с открытой газовой горелкой;
• с закрытой газовой горелкой, турбированные;
• имеющие два отдельных контура нагрева для отопительной системы и горячей воды;
• комбинированного типа;
• конденсационные.

Виды котельного оборудования

Современная котельная техника представлена в большом ассортименте. Она не только имеет различных производителей, но и существенные конструктивные и функциональные отличия. Если рассматривать газовые аппараты, то они бывают

Причем каждый из видов содержит различные модели. В зависимости от конструктивных особенностей они могут быть:

Если первые применяются исключительно для отопления помещений, то функционал у вторых позволяет осуществлять приготовление горячей воды в необходимом количестве. Причем данная способность ни в коей мере не отражается на обогреве помещения.

Особенности выбора трубы дымохода

Когда вы приобретаете котел с открытой системой сгорания, то обязательно должны обратить внимание на трубу дымохода. Нужно чтобы она соответствовала таким пунктам:

• Материал, из которого сделана труба, обладает повышенной стойкостью к кислотным условиям;
• Дымоход должен возвышаться над коньком крыши;
• В системе дымохода требуется наличие установленного люка для возможности чистки системы;
• В строении дымохода допускается наличие максимум 3 колен;
• Элементы дымохода должны быть не больше 0,25 метра.

На фото: дымоход газового котла

Таким же способом ставится и напольный котел. Но для установки такого вида котла нужно специально оборудовать котельную с поверхностями, отделанными огнеупорными материалами. А монтажные работы проводятся не с закреплением котла на стене, а вмонтированием в пол.

Закончив выполнение работ, нужно только ждать соединения котла с газоносной трубой и начало работы. Этим должен заниматься профессионал из газовой службы. Нужно также заметить, что выполнение монтажных работ, очень сложный процесс, к тому же может быть довольно опасным. Поэтому если вы, никогда не занимались такой работой, то лучше предоставьте это специалистам. За выполнение подобных работ придется неплохо заплатить, но зато вы будете уверены в качестве установки и сможете не волноваться о безопасности жилища.

Как устроены газовые котлы

Основные узлы газового котла

Принципиальная схема устройства газового котла отопления, практически, идентичная для большинства модификаций. Это значит, что главные блоки, из которых собираются котлы и принцип работы газового котла отопления у них одинаковые:

1. Газогорелочное устройство, выполнено в виде перфорированной прямоугольной конструкции. Внутри которой расположена форсунка. Через нее поступает газовое топливо для сжигания в топочной камере. Эффективность горения обеспечивается благодаря равномерному распределению топлива по всей поверхности горения.
2. Теплообменный аппарат – стальной короб с развитой трубной поверхностью нагрева. При сгорании газа, выделяющееся тепло нагревает стенки теплообменника, по внутреннему контуру которого протекает греющий теплоноситель. От соприкосновения с горячими поверхностями, бойлер нагревает воду, которая позже отдает свое тепло в отопительной системе. В одноконтурных котлах размещен один теплообменный аппарат, для контура отопления. В двухконтурном — два, в том числе теплообменник ГВС.
3. Циркуляционный насос служит для принудительного движения греющей воды в контуре отопления. Устройство присутствует только в моделях котлов с принудительной циркуляцией.
4. Расширительный бачок — защитное устройство, сбрасывающее лишний теплоноситель, который образуется во время нагрева контура отопления.
5. Дымоходы и комплектующие. Требования к дымоходам для газовых котлов определены правилами СНИП. В котлах атмосферного открытого типа, они подключаются к дымоходам, работающим с естественной тягой.

Наличие вспомогательных узлов в котле, отличает его от газовой колонки. Устройство напольного газового котла отличается от настенного, более мощными габаритами и весом, в связи с тем, что в их конструкцию обычно входит накопительная емкость для горячей воды.

Блок автоматики управления и защиты, предназначен для регулирования режимами котла в зависимости от температуры внутреннего/наружного воздуха и защиты агрегата, при создании аварийных ситуаций.

Например, высокое давление газа или теплоносителя, отрыв газового факела, утечка воды, высокая температура греющего контура отопления или ГВС. Ее работа основывается на использовании первичных датчиков — термопары газового котла и работы трехходового клапана.

Двухконтурный котел

Двухконтурный газовый агрегат отличается от одноконтурного котла тем, в его конструкции размещен не один теплообменник для отопления, а два — первичный и вторичный.

Принцип действия двухконтурного котла

Первый размещен непосредственно в зоне сгорания газа. Его цель состоит в подогреве отопительного теплоносителя. Вторичный выполняет работу по нагреву горячей воды.

Необходимо обозначить, что функционировать синхронно в 2-х режимах двухконтурный газовый котел не имеет возможности. Это объясняет присутствие в его системе трехходового клапана, который при открытии крана горячей воды на смесителе отправляет теплоноситель в контур ГВС.

Устройство газовой горелки для котла

Горелочное устройство газового котлоагрегата классифицируется по следующим типам:

1. Одноуровневая, способна работать только в двух вариантах — Стоп/Пуск. Несмотря на низкую рентабельность и пониженный ресурс использования, обладают популярностью из-за несложной конструкции и низкой цены.
2. Двухуровневая, обеспечивает работу котла на двух режимах — 50/100 %. Ее достоинства ощущаются в переходной отопительный период, поскольку для обогрева жилья нет нужды использовать устройство на всю мощность.
3. Модулируемая — умная система регулировки режимами котлоагрегата, которая способна самостоятельно выполнять настройку работы в диапазоне 20-100 %. Такая система обеспечивает эффективную и продолжительную работу котла. При этом его цена на порядок выше обычных отопительных аналогов с одно и двухуровневыми горелочными устройствами.

Кроме того горелки подразделяются на установки открытого и закрытого типа. При первом варианте воздух, нужный для процесса горения газа, прибывает непосредственно из комнаты, в которой располагается котлоагрегат. Воздух для закрытой топки поступает через коаксиальный дымоход с применением вентилятора для его забора из атмосферы.

Преимущества и недостатки турбированных котлов

Двухконтурные турбированные котлы характеризуются строго противоположно. Их плюсы:

• можно устанавливать в любом помещении;
• абсолютно безопасны;
• дым может отводиться в любом направлении.

Минусы:

• высокая стоимость;
• не могут работать без электричества.

Модель турбированного газового котла.

Газовые котлы отопления бывают напольными и настенными. Что такое настенный котел, представляет себе большинство покупателей: такие котлы часто можно видеть в городских квартирах, в которых имеется автономное отопление и ГВС. Агрегаты такого типа имеют компактные размеры и небольшой вес, но ограничены в мощности и производительности по горячей воде. Напольные котлы приходится устанавливать в более просторном или даже отдельном помещении, зато эти агрегаты обладают большой мощностью и, соответственно, производительностью по ГВС. Напольный котел обладает еще одним важным достоинством: поскольку его вес, в отличие от настенного, ничем не ограничен, производители оснащают его чугунным теплообменником, который является более качественным и надежным в сравнении со стальным.

Кроме всего перечисленного, напольные котлы могут отличаться типом горелки. Самыми дешевыми являются горелки атмосферного типа, но они не могут похвастаться высоким КПД, имеют относительно небольшую мощность и слишком шумно работают. Всех этих недостатков лишены дорогостоящие наддувные горелки.

Принцип работы котла: часть 2

Но на этом все не заканчивается. После включения котел начинает работать по нарастающей. Сначала на минимальной мощности, а со временем доходит до своего максимума. Когда котел газовый настенный двухконтурный нагревает на каком-то этапе носитель до заданной температуры, то агрегат переходит в режим модуляции. Если же при первом включении мощность превышает допустимую, микропроцессор посылает сигнал отключить горелку. Повторное включение осуществляется через три минуты. Камера сгорания металлическая и имеет специальную термостойкую обмотку. Над ней находится теплообменник, под ней горелка. Последняя зажигается ровно в тот момент, когда падает температура носителя в системе и нужно нагреть воду. Вместе с ней включается в работу и циркуляционный насос, призванный гонять воду по замкнутой системе. При достижении заданной температуры котел газовый настенный двухконтурный переходит в режим ожидания. В некоторых моделях горелка горит, но на минимуме, в других же тухнет и загорается при подаче газа.

Конструкция двухконтурного прибора

Устройство двухконтурного газового котла (рис. 4) заключается в трех основных узлах, которые есть во всех видах прибора:

Также неизменной частью газового отопительного агрегата является корпус со слоем теплоизоляции.

Рис. 4 Конструкция двухконтурного газового котла

Газовая горелка – это конструкция с перфорацией вдоль всего корпуса, а внутри находятся форсунки. Форсунки подают и распределяют газ, для равномерного пламени. Горелка может быть нескольких видов:

• Одноступенчатая – эта горелка устроена, так что ее нельзя регулировать, она работает в одном режиме;
• Двухступенчатая – это устройство имеет 2 позиции регулировки мощности;
• Модулированная – мощность такой горелки можно регулировать, за счет этого котлы экономнее расходуют топливо.

Теплообменник. В двухконтурных газовых приборах есть 2 теплообменника:

• Первичный – в нем нагревается теплоноситель для отопительного контура. Изготавливается из стали или чугуна;
• Вторичный – это теплообменник, в котором нагревается вода для контура горячего водоснабжения. На него обычно влияет температура несколько меньше чем на первичный, поэтому он может быть изготовленным из таких материалов как медь, нержавеющая сталь и т.д.

Рис. 5 Первичный теплообменник для двухконтурного газового прибора

Автоматика – это узел, который управляет работой газового устройства. Он включает электронную схему и систему датчиков. Датчики подают показания работы двухконтурного котла в электронную схему, которая задает режим функционирования либо же отключает прибор.

Циркуляционный насос – это устройство нужно для системы отопления с принудительной циркуляцией. Это комплектующая деталь для энергозависимой системы. Такой насос обеспечивает нужный показатель давления.

Система отведения продуктов горения может быть с:

• естественной тягой. В этом случае продукты горения выводятся в дымоходную трубу, которая должна возвышаться над крышей минимум на 1 метр;
• принудительной тягой. Котлы с такой системой имеют в конструкции вентилятор для вывода продуктов горения в коаксиальный дымоход (труба в трубе). Такие котлы называют турбированными.

Расширительный бак. Когда теплоноситель нагревается до высокой температуры, то он расширяется, и его излишки временно попадают в расширительный бак. Объем бака может быть разным, это зависит от объема теплоносителя в системе и мощности котла.

Камера сгорания выглядит как емкость из металла с теплоизоляцией. Именно над ней находится первичный теплообменник, а на ее дне расположена горелка. Камера сгорания газового устройства может быть:

Газовый двухконтурный прибор с открытой камерой – это устройство, которое может быть энергонезависимым, так как воздух для горения он берет прямо из помещения, в котором установлен. Рекомендуется устанавливать такие агрегаты в отдельно отведенных помещениях – котельных. Они должны быть устроены по всем правилам, а именно иметь хорошую вентиляцию и окно. Если двухконтурному котлу с открытой камерой горения не хватает воздуха, он будет выделять углекислый газ.

Газовый двухконтурный прибор с закрытой камерой – это устройство, которое воздух для горения берет с улицы через коаксиальный дымоход. Принцип коаксиальной системы отведения газов заключается в ее особенной конструкции – «труба в трубе» (рис. 6). То есть труба с меньшим диаметром находится в трубе большего диаметра. Через маленькую трубу выходят продукты горения, а через большую происходит забор воздуха в газовый котел. Преимуществом коаксиального дымохода является то, что его можно устанавливать как горизонтально, так и вертикально.

Рис. 6 Труба для коаксиального дымохода (труба в трубе)

Двухконтурный газовый котел – принцип работы, устройство и схемы подключения

Как устроен котел, обслуживающий сразу два контура

Основное отличие двухконтурного котла от аналогичного с одним контуром заключается в возможности одновременно обеспечить помещение отоплением и горячей водой. Первичный теплообменник, благодаря своему расположению, нагревает теплоноситель, чтобы система отопления во всем помещении могла полноценно функционировать. Второстепенный отвечает за обеспечение помещения горячей водой в необходимом объеме.

Стабильность функционирования принципа работы двухконтурного котла может быть обеспечена только при полной исправности и слаженности работы каждого компонента.

Конструктивно любой двухконтурный котел включает такие элементы, как:

• теплообменники в количестве двух;
• камера сгорания, к которой блок горелки обязателен;
• средства защиты;
• система управления.

Чтобы понять, как именно устроен газовый котел двухконтурного типа и принцип его работы, следует более подробно рассмотреть каждый значимый компонент такой конструкции в отдельности.

Типовая схема двухконтурного газового отопительного котла

Рассмотрим типовую схему котла на примере двухконтурного газового отопительного котла Saunier Duval Themaclassic F 30 :

Читайте также: Твердотопливные воздушные котлы

Котел Saunier Duval Themaclassic F 30 (схема)

1. Вентилятор. 2. Датчик тяги — маностат. 3. Первичный теплообменник. 4. Датчик температуры (аварийный). 5. Газовая камера сгорания. 6. Расширительный бачок. 7. Электрод контроля наличия пламени. 8. Горелка. 9. Электрод розжига. 10. Циркуляционный насос. 11. Датчик температуры охлаждающей жидкости. 12. Блок розжига. 13. Байпас. 14. Газовый агрегат. 15. Датчик давления воды в системе отопления. 16. Теплообменник ГВС. 17. Трехходовой клапан. 18. Датчик протока ГВС. 19. Фильтр ГВС. 20. Устройство для подпитки системы отопления. 21. Предохранительный клапан системы отопления. 22. Кран слива воды. 23. Отопительный фильтр.

А — Вход воды из системы отопления. Б — холодная вода. C — Выход воды в систему отопления. D — выход ГВС. Электронный газ.

Принцип работы двухконтурного газового котла отопления с двумя теплообменниками

При работе двухконтурного газового котла отопления в режиме «отопление» в нем происходят такие процессы.

• Газовая горелка нагревает первичный теплообменник,
• Теплообменник отдает тепловую энергию циркулирующему (за счет насоса) в нем теплоносителю
• Трехходовой клапан находится в положении, препятствующем попаданию теплоносителя во вторичный теплообменник.
• Весь теплоноситель «уходит» в систему отопления, отдает там энергию радиаторам и возвращается в котел по обратке.

Схемы работы котла в режиме отопления и ГВС
Работа двухконтурного газового котла в системе ГВС (горячее водоснабжение)

• Горелка газовая, нагревает первичный теплообменник,
• Теплообменник отдает тепловую энергию циркулирующему (за счет насоса) в нем теплоносителю
• Трехходовой кран находится в положении, исключающем попадание теплоносителя во внешний контур системы отопления.
• Теплоноситель циркулирует по вторичному теплообменнику, нагревая его.
• Холодная водопроводная вода, проходя через вторичный теплообменник, нагревается и «уходит» в магистраль горячего водоснабжения.

Преимущества отопительных котлов с раздельными теплообменниками:

• Первичный теплообменник менее подвержен коррозии и образованию на нем отложений (накипи), так как теплоноситель циркулирует по замкнутому контуру и не меняет постоянно и существенно свой химический состав.
• Вторичный теплообменник более подвержен «атаки» «агрессивной» водопроводной воды. Соли, входящие в его состав, со временем забивают его, и теплообменник выходит из строя.

Важно! При выходе из строя вторичного теплообменника можно эксплуатировать котел в режиме отопления. Так что без горячей воды — но теплой.

• Вторичный теплообменник дешевле заменить, чем битермический.

Недостатки котлов отопления с разными теплообменниками: более высокая стоимость по сравнению с битермическими.

Принцип работы двухконтурного газового котла отопления с битермическим теплообменником

Схема двухконтурного котла с битермическим теплообменником
При работе котла в режиме горячего водоснабжения происходит нагрев газовой горелки теплоносителя во внешнем контуре. И уже от него нагревается проточная водопроводная вода, которая находится во внутренней трубе теплообменника.

Внимание! При подаче котлом ГВС циркуляция теплоносителя в системе отопления не происходит! Теплоноситель замкнут в контуре котла. Одновременной циркуляции жидкости в обоих контурах быть не должно!

Преимущества котлов с битермическими теплообменниками: более низкая стоимость по сравнению с котлами с раздельными теплообменниками.

Недостатки: повышенная тепловая «нагрузка» на теплообменник (нагрев теплоносителя и горячей воды).

Горелки газовые в составе двухконтурного котла

Горелка газового котла отвечает за получение необходимого количества тепла, которое может обеспечить правильную работу системы отопления в каждом помещении отапливаемого объекта. Также вода нагревается до необходимой температуры и подается уже горячей в должном объеме. Тепловая энергия может быть получена путем сжигания соответствующих объемов топлива. Для этого горелку помещают в камеру сгорания, куда кроме газа вдувают еще и воздух, помогающий поддерживать пламя.

В зависимости от выбранного режима горелки условно можно разделить на одноуровневые, многоуровневые и имитационные. В первом варианте оборудование работает только в двух режимах — «старт» и «стоп», отличается высокой экономичностью, недорогой и простой конструкцией. Двухъярусные горелки могут работать на полной или частичной мощности. Его преимущества можно в полной мере оценить, начиная с весны, когда нет необходимости в отоплении, а потому нет смысла эксплуатировать устройство в полную силу. Модулирующая горелка считается самой дорогой, с ее помощью можно регулировать и регулировать мощность котла. Последний экономичен и служит довольно долго.

Конструктивно горелки бывают открытыми и закрытыми. В первом случае воздух, без которого невозможно полное сгорание топлива, подается из помещения, где находится котел. Такая система оснащена дымоходом, с его помощью обеспечивается естественная тяга.

Читайте также: Газовые котлы «Данко»: виды, обзор, технические характеристики, особенности эксплуатации и отзывы

Атмосферные отопительные котлы оснащены обычной металлической трубой, а турбированные модели оснащены коаксиальным дымоходом. Их можно устанавливать вертикально, но чаще располагают под углом – такой вариант подключается к общей шахте, по которой полностью удаляются дым и продукты горения.

Особое внимание следует уделить турбированным моделям газовых котлов, в которых установлены камеры сгорания закрытого типа. Кислород в них поступает принудительно, в связи с чем они считаются более надежными и не представляют опасности в процессе работы, что делает их востребованными в жилых помещениях. Помимо дымохода им необходим специальный канал – именно по нему в камеру будет подаваться кислород.

Для турбокотлов коаксиальные трубы необходимы для отвода дыма и забора свежего воздуха с улицы. В некоторых моделях таких элементов два, дополнительно они снабжены патрубком для подачи воздуха.

Все вышеперечисленные модели обязательно оснащены вентиляторами, способствующими задымлению, а также автоматикой и многоуровневой системой защиты.

Подключение двухконтурного котла

Двухконтурный котел может быть выполнен в напольном или настенном исполнении. Установка настенного агрегата несколько проще: для него не нужно специально обустраивать место, и все подключения выполняются одинаково.

Перед установкой двухконтурного газового котла необходимо заказать разработку проекта и согласовать его с представителями надзорных служб. После утверждения проекта работы выполняются в следующей последовательности:

1. Размещение котла … Монтаж настенного двухконтурного прибора необходимо производить с использованием специальных креплений с учетом веса агрегата и материала стены. Во избежание несчастных случаев необходимо обеспечить максимально надежную фиксацию на стене. Монтаж напольного котла осуществляется на заранее подготовленное и усиленное основание;
2. Монтаж отопительного контура … Для подключения теплотрассы необходимо использовать соответствующие вводы и выводы котла.


   Рекомендуется установить фильтр на входе (обратке) котла для предотвращения попадания грязи.

3. Подключение газа … Подключение двухконтурного газового котла к электросети должен осуществлять специалист, имеющий необходимые допуски. Схема подключения включает в себя газовый вентиль, счетчик и термозапорный вентиль.
4. Установка вытяжной системы … Двухконтурный котел обычно имеет закрытую камеру сгорания, поэтому газы удаляются через коаксиальную трубу. Его надевают на розетку и выводят на улицу через отверстие в ближайшей стене. Схема установки такого дымохода и основные требования по его обслуживанию приведены в инструкции к котлу;
5. Электропроводка … Настоятельно рекомендуется подключать электрическую часть к розетке через стабилизатор напряжения;
6. Заполнение водой. В магистраль отопления двухконтурного котла заливается вода или специальный теплоноситель. Если используется вода, она должна быть тщательно очищена. Использование чрезмерно жесткой воды может привести к преждевременному выходу из строя гидравлической группы. К контуру ГВС необходимо подключить санитарную воду под давлением, создаваемым соответствующим оборудованием, например, гидроаккумулятором;
7. Первый пуск . Двухконтурный газовый агрегат является технически сложным устройством, поэтому правильно настроить его может только специально обученный инженер. Многие производители предоставляют гарантию на свою продукцию только в том случае, если установка и ввод в эксплуатацию были выполнены авторизованными установщиками.

Котел – важнейшая часть автономной системы отопления. Поэтому особое внимание следует уделить его установке. Правильное подключение двухконтурного газового котла – залог его надежной и безаварийной работы на протяжении всего срока службы.

Какие бывают теплообменники газовых котлов

Теплообменник в газовом котле отвечает за прием тепла, чтобы потом передать его воде. Если мы говорим о двухконтурном котле и его принципе работы, то здесь есть первичный и вторичный теплообменник. Первый расположен над горелкой и представлен трубкой с ребрами, изогнутой змейкой. Нагретая до необходимой температуры в теплообменнике вода подается в трехходовой кран, после чего поступает в систему отопления. Вторичный теплообменник представлен целой системой изогнутых волнами пластин, все они объединены в единый блок, на котором также расположены 4 отверстия. Через 2 из них осуществляется подача воды, еще 2 — отвечает за движение теплоносителя, который подается в контур отопления.

Система из двух теплообменников называется двойной. На рынке есть отопительные приборы, в которых используется битермический теплообменник. Характеризуется сложной конфигурацией. Для его изготовления используется медь, сам элемент представлен трубками, расположенными друг в друге: по внешней движется теплоноситель, внутренняя служит для движения воды, с помощью которой осуществляется подача горячей воды. обеспечено.

Газовые котлы, оснащенные такими теплообменниками, сложны в эксплуатации, последние трудно очищаются от накипи. Однако такие отопительные приборы пользуются спросом, так как имеют небольшие размеры и очень быстро нагревают воду.

Как работает котел в разных режимах

Устройство имеет важные особенности. Чтобы в них разобраться, принцип работы двухконтурного газового котла отопления следует рассмотреть в разных режимах отдельно.

Для отопления

Трехходовой клапан выводится в специальное положение. Это означает, что рабочее тело из первичного теплообменника поступает в контур отопления.

Режим следующий:

1. Температура охлаждающей жидкости контролируется датчиком. Когда он остынет на 1°, датчик посылает сигнал контроллеру — подача газа открывается и на основной горелке вспыхивает пламя.
2. После нагрева теплоносителя до температуры на 5°С выше установленного пользователем значения котел отключается.
3. После охлаждения шаги 1 и 2 повторяются.

При наличии выносного термостата котел также учитывает температуру воздуха в доме. Самые продвинутые модели оснащены погодозависимыми датчиками, определяющими температуру наружного воздуха. При его изменении нагреватель успевает своевременно скорректировать тепловую мощность.

Читайте также: Котлы «Бакси»: отзывы, обзор моделей, характеристики

При нагреве воды

Когда пользователь открывает кран, жидкость в линии ГВС начинает двигаться, а датчик протока подает сигнал к контроллеру. Тот переключает трехходовой клапан, и вещество, циркулирующее в контуре отопления, направляется из первичного теплообменника во вторичный. Этот процесс показан на видео.

Котел, работающий в этом режиме, игнорирует систему отопления. Поэтому при большом расходе горячей воды в помещении будет холодно. В таком случае лучше приобрести отдельный одноконтурный котел и газовую колонку.

Количество приготовленной горячей воды в единицу времени зависит от мощности нагревателя. Этот параметр указывается в технических характеристиках (например, 11 л/мин). Необходимо уточнить, какая разница температур между входом и выходом имеется в виду (dt). У одних производителей она составляет 35°С, у других всего 25°С.

При мощности котла менее 20 кВт производительность по горячему водоснабжению низкая. В таких условиях удобнее модель со встроенным бойлером.

Его преимущества:

1. Нагрев жидкости осуществляется в периоды, когда система отопления не нуждается в тепле.
2. Даже при минимальной мощности производительности хватает на несколько точек парсинга.
3. Из крана сразу идет горячая вода.

Есть и недостатки:

• большие габариты;
• ограниченный по времени объем горячей воды (зависит от объема бойлера).

Также необходимо учитывать увеличение расхода газа, что связано с потерями тепла в накопительном баке.

Летнее время

При переходе в этот режим котел выполняет следующие действия:

1. Трехходовой кран переводится в положение «На вторичный теплообменник».
2. Основная горелка зажигается по команде датчика протока.
3. После нагрева теплоносителя до заданной температуры котел выключается, затем, при остывании вещества, снова включается.

Таким образом, в летнем режиме устройство работает только как водонагреватель.

Как осуществляется управление котлом

Чтобы обеспечить стабильную и безопасную работу такого отопительного оборудования, лучше выбрать автоматику. Он контролирует температуру воды в отдельных компонентах, поддерживает температуру теплоносителя на должном уровне и отвечает за грамотный принцип работы двухконтурного котла. При возникновении потенциально опасных ситуаций котел автоматически отключается – подобное проявление проявляется, если:

• снижение давления в газовой системе;
• максимальный нагрев теплоносителя;
• отсутствие тяги.

В тех газовых котлах, которые сегодня представлены на рынке, используется в основном «умное» управление, программное обеспечение которого позволяет выбрать один из доступных режимов работы.

Особенности работы котлов с двумя контурами

Те, кто думают, что оба контура в такой системе нагреваются сразу одновременно, ошибаются, на самом деле все работает совершенно по-другому. В штатном режиме такое оборудование работает на постоянной основе только для того, чтобы нагреть теплоноситель, циркулирующий в системе. Как часто он будет включаться и насколько интенсивным кажется пламя во время работы, зависит от датчика температуры, который следит за этими процессами. Вместе с горелкой запускается насос, но только в том случае, если циркуляция теплоносителя естественно не оказывает никакого влияния на работу системы отопления. После того, как температура последнего достигает нужного уровня, с датчика поступает сигнал о том, что активность горелки следует уменьшить. После этого котел работает только в пассивном режиме, пока показатель температуры не достигнет запрограммированного уровня. Далее датчик посылает сигнал автоматике, которая, в свою очередь, запускает клапан, отвечающий за подачу топлива.

Достаточно предварительно ознакомиться с некоторыми тонкостями функционирования газовых котлов, оборудованных двумя контурами, чтобы понять, какие преимущества можно получить от их эксплуатации. Более того, покупка таких систем отопления позволяет не приобретать дополнительное оборудование, которое может потребоваться в любом другом случае для обеспечения дома горячей водой. Даже при выходе из строя одного контура второй можно эксплуатировать дальше, замена одного контура все равно обойдется намного дешевле, чем ремонт всей отопительной установки.

Двухконтурный котел вполне можно эксплуатировать в летний период, когда нет необходимости в отоплении и необходимо обеспечить только нагрев воды, предназначенной для хозяйственных нужд. Таким образом можно реально сэкономить, так как покупка одновременно двух агрегатов, каждый из которых функционирует автономно, обойдется намного дороже.

Еще немного об особенностях работы

Трехходовой клапан служит для предотвращения попадания среды во второй контур. Таким образом удалось добиться подачи нагретой воды от котла в систему по одной линии (подача) и возврата по другой (обратка). Стоит обратить внимание на то, что двухконтурный настенный газовый котел устроен таким образом, что носитель движется по кругу, не образуя налета. Но это относится к первому теплообменнику. Во втором вода забирается из трубопровода. Как показывает практика, качество носителя зачастую оставляет желать лучшего. По этой простой причине имеет смысл установить перед носителями фильтры, которые будут удалять нерастворимые соединения. При обрыве контура ГВС котел может работать в режиме обогрева помещения. Таким образом, вы не будете сидеть зимой в холодной квартире или доме.

Чем отличается одноконтурный газовый котел от двухконтурного

На базе газовых котлов принято строить автономные системы отопления частных домов или других помещений.

Это самый экономичный и эффективный способ отопления, не отнимающий у владельца лишних сил и времени и не требующий постоянного контроля за работой системы.

Существует два основных варианта конструкции таких котлов, разница между которыми заключается в функциональности.

Одни работают только на обогрев дома, другие способны параллельно с отоплением подавать горячую воду.

Эти две группы представлены соответственно одно- и двухконтурными агрегатами, которые необходимо рассмотреть более подробно.

Чем отличаются двухконтурные котлы от одноконтурных

Принципиальное отличие одноконтурных от двухконтурных котлов заключается в функциональных возможностях агрегатов.

Если первая группа оборудования предназначена только для подачи теплоносителя по отопительному контуру, то вторая, помимо отопления дома, выполняет дополнительную задачу — подготовку горячей воды для хозяйственно-бытовых нужд .

Как следует из названия, в двухконтурных моделях имеется дополнительный контур, предназначенный для нагрева воды. При этом основной (базовой) функцией для обеих групп котлов является подогрев теплоносителя для системы отопления.

Обеспечивается основными узлами конструкции — газовой горелкой и первичным теплообменником, который встраивается в контур отопления вместе с циркуляционным насосом.

ВАЖНО!

Котлы энергонезависимые не имеют циркуляционного насоса и предназначены для работы в системах с естественной циркуляцией.

Функция нагрева горячей воды дополнительная — обеспечивается за счет частичной передачи тепловой энергии от горячего теплоносителя, который на выходе из основного теплообменника поступает во вторичный, пластинчатый типа .

Нагревает воду в проточном режиме, что создает некоторые ограничения по расходу – чем сильнее водоразбор, тем меньше времени успевает нагреться поток воды.

Некоторые модели могут быть настроены на приоритет определенного контура, когда при активном потреблении горячей воды снижается температура в системе отопления или, наоборот, падает температура ГВС.

Для решения проблемы эффективного распределения тепловой энергии между двумя контурами создан комбинированный или битермический теплообменник. Представляет собой рулон, свернутый из коаксиальной трубы.

Внешний объем занят теплоносителем, а внутренний объем занят горячей водой. Нагрев происходит одновременно, потерь теплопередачи не происходит. КПД такого устройства значительно выше.

Однако о битермических теплообменниках специалисты отзываются сдержанно, так как они быстро заполняются изнутри известковыми отложениями, удалить которые крайне сложно.

Промывка такого теплообменника процедура трудоемкая и малоэффективная, а замена слишком дорогая.

Это существенно ограничивает спрос на модели с комбинированным теплообменником, хотя повышенный КПД этих агрегатов никто не отрицает. .

Для более наглядного отображения разницы конструкции одноконтурных и двухконтурных котлов составим таблицу:

Особенности и возможности	Одноконтурные	Двухконтурный
Нагрев теплоносителя	+	+
Приготовление ГВС	—	+	22 Количество теплообменников	1	2 или 1 *
Подключение к каскаду	+	—
Ограничение мощности блока	—	+
Потери тепловой энергии	Незначительные0322 Средняя

* для двухконтурных котлов с битермическим теплообменником

Одноконтурные котлы

Одноконтурный котел — установка, обеспечивающая нагрев и подготовку теплоносителя отопительного контура в соответствии с установленный режим работы системы.

В состав входят :

• Горелка газовая совмещенная с теплообменником.
• Циркуляционный насос.
• Турбовентилятор.
• Газовое оборудование.
• Клапан трехходовой.
• Электронная плата управления, оснащенная сенсорной системой самодиагностики.
• Корпус, панель управления.
• Дымоход.

Существуют энергонезависимые модели, в которых отсутствуют устройства с питанием от сети.

Имеют упрощенную конструкцию, но способны обеспечить обогрев дома при отсутствии электроснабжения .

Типы одноконтурных котлов

Котлы одноконтурные :

• Напольные … Устанавливаются непосредственно на пол (или на подставку). Они могут иметь большой вес и, соответственно, большую мощность. Многие напольные котлы оснащены высокоэффективным чугунным теплообменником большой массы. Некоторые модели соединяются в каскад, образуя мощные соединения для обогрева зданий или сооружений большой площади и объема.
• Настенные … Компактные газовые котлы, устанавливаемые на прочные (желательно несущие) стены. Специфика установки требует ограничения веса, что автоматически сказывается на мощности котлов.

Кроме того, одноконтурные котлы могут иметь разные варианты исполнения камеры сгорания. :

• Атмосферный (открытый) … Воздух поступает прямо из помещения, а дым удаляется естественным путем под действием тяги печного типа.
• Турбированные (закрытые) … Забор воздуха осуществляется снаружи с помощью ТРДД. Также создается давление, вытесняющее дым и другие газы, образующиеся при сгорании топлива, наружу.

Все одноконтурные котлы могут иметь дополнительные функции — дистанционное управление, программирование режима работы и т.п. теплоноситель для отопительного контура.

Агрегат подключается к разрыву системы, один патрубок подключается к прямой, второй к обратке. Поток жидкости непрерывно движется через теплообменник, который расположен в зоне нагрева пламени газовой горелки.

На выходе из теплообменника поток поступает в трехходовой клапан, где смешивается с более холодным потоком обратки в заданной пропорции. Получив необходимую температуру, теплоноситель снова выводится в контур отопления.

Температура регулируется регулировкой работы трехходового клапана .

ПРИМЕЧАНИЕ!

Энергонезависимые модели работают по тому же принципу, только циркуляция потока происходит естественным образом.

Преимущества и недостатки

К достоинствам одноконтурных котлов можно отнести :

• Простота и надежность конструкции.
• Отсутствие потерь мощности при передаче тепла.
• Способность развивать большую силу.
• Возможность подключения внешнего бойлера косвенного нагрева для получения горячей воды.
• Стоимость одноконтурных котлов ниже, чем у более функциональных образцов.

Следует учитывать недостатки одноконтурных котлов :

• Отсутствие функции нагрева воды.
• Ограниченные возможности по сравнению с двухконтурными моделями.

ВАЖНО!

Некоторые пользователи утверждают, что одноконтурные котлы в совокупности с внешним накопителем намного удобнее и эффективнее двухконтурных конструкций.

На что обратить внимание покупателю при выборе котла отопления?

При покупке одноконтурного или двухконтурного котла следует обратить внимание на его мощность, производительность и качество комплектующих. Первым делом необходимо осмотреть горелку. От этого напрямую зависит экономичная работа отопительного оборудования.

Важно, что его конструкция непосредственно способствует вытеснению воздуха и газа, что в свою очередь обеспечивает полное сгорание топлива без химического выгорания. Недостатком горелки является дополнительный шум, который создается при работе вентилятора.

Теплообменник в котле. Она позволяет регулировать уровень подачи тепла. Лучше всего приобретать котлы со встроенным теплообменником из стали или меди. Эти компоненты отличаются повышенной устойчивостью к негативному влиянию внешней среды. Кроме всего прочего, такие материалы обладают хорошей теплопроводностью.

Автоматика и электроника в котле отопления. Хорошо, если ваш котел оснащен специальными датчиками. Это позволит без особых проблем нажатием пары кнопок настроить его работу и производительность.

Но нужно понимать, что в ситуации, связанной с отключением электроэнергии, обязательно сработает защита котла отопления и тогда подача топлива прекратится. Поэтому при покупке выбирайте модели, предусматривающие его работу и регулировку даже в экстренных случаях.

Каких производителей выбрать? Многие покупатели считают, что выбор стоит останавливать на котлах российского и немецкого производства. Они просты в эксплуатации, быстро собираются и легко обслуживаются. Ремонт не доставит вам лишней головной боли, так как даже в самых маленьких населенных пунктах есть сервисные центры по ремонту отопительного оборудования.

Кстати, отопительные котлы итальянского производства вызывают нарекания покупателей, которые жалуются на малый гарантийный срок, проблемы с ремонтом и поиском комплектующих. Поэтому нужно внимательно отнестись к выбору техники, обеспечивающей тепло и уют в вашем доме.

Котлы двухконтурные

Котлы двухконтурные имеют дополнительную опцию — Приготовление ГВС.

При этом базовая функция (подогрев теплоносителя) является для них основной, в рабочих настройках задается приоритет отопления над ГВС.

Views

По способу установки двухконтурные котлы бывают :

• Напольные … Устанавливаются непосредственно на пол.
• Настенные … Подвешиваются на несущую стену.

Путем теплопередачи :

• Конвекцией . .. Обычный метод нагрева — в пламени горелки.
• Конденсационные … Двухступенчатый нагрев — первый предварительный нагрев за счет тепловой энергии, полученной путем конденсации влаги из дымовых газов. Далее следует обычный нагрев с помощью газовой горелки. Поскольку теплоноситель уже подготовлен, можно уменьшить расход газа и общий режим нагрева без ущерба для конечного результата.

По типу теплообменника:

• Раздельный . В работе два теплообменника — первичный (нагрев теплоносителя) и вторичный (нагрев ГВС от горячего теплоносителя).
• Комбинированный (битермический) .. Применяется теплообменник коаксиального типа, в котором одновременно готовятся и теплоноситель, и горячая вода.

По типу камеры сгорания:

• Атмосферная.
• С турбонаддувом.

Конструкции одноконтурных и двухконтурных котлов не имеют принципиальных отличий, но предназначены для работы в разных условиях.

Принцип работы

Работа двухконтурного котла отличается от одноконтурных конструкций только наличием дополнительного теплообменника.

На выходе из первичного контура теплоноситель поступает во вторичный теплообменник, где нагревает воду для горячего водоснабжения … В остальном работа ничем не отличается и идет по стандартной схеме.

Преимущества и недостатки

К достоинствам двухконтурных котлов можно отнести :

• Возможность получать и тепло, и горячую воду от одного прибора.
• Эффективность, экономичность и компактность.
• Широкий набор функций и возможностей.
• Приготовление горячей воды можно отключить, если оно не используется.

Недостатки можно учитывать :

• Ограниченное количество горячей воды.
• Зависимость температуры в отопительном контуре от интенсивности анализа ГВС.

Двухконтурные котлы считаются более привлекательными, способными решить все вопросы.

Какой котел все-таки выбрать

Выбор того или иного типа газового котла определяется условиями работы и потребностями людей.

При принятии решения о том, какой котел больше подходит в той или иной ситуации, рекомендуется учитывать все критерии:

Размеры (править)

Размер газового котла не определяется его функциональностью. Чаще всего в одном модельном ряду все агрегаты выпускаются в одном типоразмере .

Настенные котлы более компактны, но основными факторами, влияющими на размер, являются мощность и производительность агрегатов.

Срок службы

Продолжительность работы газовых котлов определяется условиями эксплуатации, нагрузками и степенью мощности.

Кроме того, важным показателем является качество воды – появление накипи быстро разрушает теплообменник. … Это относится в равной степени к одноконтурным и двухконтурным котлам.

Экономия

Пользователи отмечают некоторое преимущество одноконтурных котлов по расходу газа. Это влияет на расходы на топливо … В этом случае при подключении внешнего котла расход газа увеличивается.

Удобство

По удобству эксплуатации двухконтурные котлы однозначно выигрывают. Не требуют установки дополнительных водонагревателей, что значительно упрощает прокладку коммуникаций .

Одноконтурные модели удобны только там, где нужно только обогреть помещение, но такие ситуации бывают редко.

Цена

Стоимость как тех, так и других котлов в основном зависит от мощности и других параметров котла.

Однако если сравнивать одно- и двухконтурную модель с одинаковыми характеристиками, то одноконтурный котел будет дешевле.

Площадь нагрева

Площадь нагрева котла зависит от его мощности. Учитывается из расчета 1 кВт мощности = 10 м2 .

Зависимости от набора функций в данном случае нет, соотношение одинаково верно для обоих типов агрегатов.

Дополнительные функции

Дополнительными функциями, как правило, оснащены двухконтурные модели. Тут и пульт, и программирование, и возможность подключения комнатного термостата.

Одноконтурные котлы проще и меньше оснащены дополнительными устройствами из-за невостребованности.

Вывод — какой котел лучше

Однозначно сказать какой котел лучше нельзя. Мы должны руководствоваться потребностями и задачами помещения, учитывать количество людей, образ жизни и другие факторы.

Оба типа котлов могут быть необходимы или нежелательны в различных ситуациях. .

Для того, чтобы назвать подходящий вариант, необходимо учесть все влияющие факторы, и только потом принимать решение.

Отзывы

Четко понимая, чем одноконтурный газовый котел отличается от двухконтурного, покупатели выбирают удобную для себя модель и делятся своими отзывами в Интернете. Голоса разделились.

Вас заинтересует >> Газовый котел с чугунным теплообменником

Некоторые строго за одноконтурный котел и наличие дополнительного котла, а кто-то отстаивает положительные качества двухконтурной модели. Все отзывы сводятся к тому, что для небольшой комнаты с одним санузлом и кухней достаточно купить качественный котел с двумя контурами, который может работать как на нагрев воды, так и на обогрев дома.

Отзывы тех, у кого такие модели есть в огромных домах, не столь восторженные, так как горячую воду нельзя подать сразу в большое количество кранов.

При наличии котла с двумя контурами, и одновременно работает более двух водоразборных точек и отапливается значительная площадь, качество работы резко падает. Пользователи советуют в таких случаях все же использовать один контур с большим котлом. С точки зрения экономии более выгодным вариантом считается устройство с двумя контурами, так как оно греет воду тогда, когда это необходимо. Многие для двухконтурного котла советуют ставить стабилизаторы, чтобы устройство не перегорало плату, и она выполняет свои функции максимально долго.

В любом случае важно понимать, что при наличии одноконтурного котла лучше ставить котел не электрический, а косвенного нагрева.
