Устройство гкл: Перегородки из гипсокартонных листов (ГКЛ). Ремонт своими руками. Статьи о недвижимости, строительстве и ремонте. СИБДОМ

Устройство перегородок из гкл по металлическому каркасу: технология

Перегородки зачастую создаются именно из гипсокартона.

Гипсокартон является крайне популярным материалом. Его часто используют для возведения звукоизоляционных стен, перегородок и элементов декора. Основным преимуществом такого материала является легкость и простота монтажа. Перегородки на его основе получаются легкими и крайне прочными при условии, что процедура установки была выполнена правильно. В данной статье будет рассмотрено устройство перегородок из ГКЛ, их преимущества и технология монтажа.

Содержание

Материал для установки перегородок из гипсокартона

Перед тем как приступать к строительству перегородок из гипсокартона своими руками, нужно подобрать место установки. Понадобится определиться с назначением конструкции, ее расположением и условиями эксплуатации:

• Если перегородка монтируется в постройке с уровнем влаги не ниже 70 %, понадобится использовать влагостойкие листы материала. Внешним отличием такой разновидности от обычного покрытия является наружный зеленый окрас слоя бумаги. Структура такой отделки пропитана специальными растворами, что и позволяет обеспечить защиту от влажности. Перегородка такого типа обеспечит высокий срок эксплуатации даже в помещениях с высоким показателем влаги. Покрытия продаются с маркировкой ГКЛВ. На таких изделиях невозможно образование плесени и грибка, что является их несомненным преимуществом перед другими разновидностями. К недостаткам можно отнести довольно большой вес и стоимость материала.
• Если перегородка монтируется в пожароопасной среде, понадобится использовать так называемые ГКЛО. Эти гипсокартонные панели обработаны растворами, препятствующими воспламенению. Основным различием от обычного и влагостойкого материала является красный цвет покрытия. Также отличия можно увидеть на срезе гипсового основания. Такая отделка стоит значительно дороже обычного и влагозащищенного гипсокартона.
• Если перегородка устанавливается в обычной постройке с приемлемыми показателями влажности и температуры, то используются простые листы ГКЛ.
  Покрывается такая отделка картоном серого цвета, что позволяет отличить ее от остальных разновидностей. Так как такие панели не обрабатываются влагостойкими и пожаростойкими растворами, стоимость у них не слишком высокая. Их часто используются для обработки гостиных, спален и других комнат.

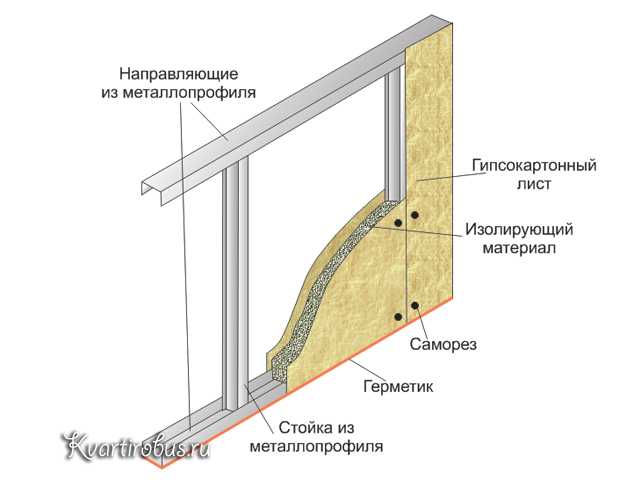

Схема устройства перегородки из гипсокартона.

Все панели одинаково хорошо обрабатываются, так что при обычных условиях без источников влаги и огня лучше выбрать простой гипсокартон и при этом неплохо сэкономить.

Лист гипсокартона может иметь разную толщину: 6,5, 9 и 12,5 мм. Первый типоразмер используется для производства листов с увеличенной гибкостью. В его состав добавляется стекловолокно, которое нивелирует намокание гипса.

Толщина в 9 мм применяется для отделки потолков. Для установки перегородок зачастую используется 3 тип с толщиной 12,5 мм. Длина при этом может быть 2,5 или 4,8 м, но обычно применяется первый вариант.

Если необходимо создать большую перегородку, материал можно заказать по собственным размерам.

Материал для монтажа каркаса

Устройство перегородки из гипсокартона не обходится без каркаса. Его профиль может быть выполнен из металла или дерева. При выборе необходимо учитывать следующие нюансы:

• влажность среды;
• температурные показатели;
• давление, оказываемое на конструкцию.

Если в постройке часто меняется влажность, то применение деревянной конструкции приведет к частым смещениям. Из-за постоянного разбухания и высыхания дерева шпаклевка просто отстанет от стыков покрытия. Это приведет к полной негодности перегородок из ГКЛ. Их понадобится демонтировать и возвести повторно в металле.

Проблемы могут возникнуть и если в помещениях слишком высокая температура. При монтаже каркаса из древесины с влажными брусьями, после их высыхания в конструкции могут произойти сильные изменения: панели могут сдвинуться, перекоситься или полностью повредиться. Также древесина часто растрескивается, а этого нельзя допустить при монтаже внутренней перегородки.

Установка перегородок из дерева – не лучшее решение. Материал склонен к деформации и растяжению. В участках вкручивания саморезов могут образоваться трещины, что приведет к полной негодности изделия.

Но многие все равно отдают предпочтение деревянному каркасу, так как его стоимость значительно меньше металлического. При таком выборе брус понадобится предварительно обработать антисептическими средствами, чтобы предотвратить появление различных бактерий.

Перегородка с улучшенным дверным проемом.

Каркас из металла

Необходимо отдать должное металлическому каркасу, профили на его основе обладают оптимальными качествами для создания надежной перегородки. Обработанный металл не боится влаги за исключением участков соединения и прокалывания. Профиль из металла не горит, по истечении времени не растрескивается и не разваливается.

Существует 3 вида ширины профиля: 50, 75 и 200 мм. Размер зависит от назначения изделия и его параметров.

Если в перегородке планируется проводка каких-либо коммуникаций, нужно использовать изделия со специальными пазами. Это позволит избежать процедуры самостоятельного проделывания отверстий.

Соединение профилей между собой

Правильное соединение профилей – крайне важная процедура. Соединение металлического профиля можно выполнить 3 способами:

• саморезами;
• заклепками;
• с помощью просекания, путем пробивания и отгибания.

Первые методы более надежны, но гораздо затратнее последнего, поскольку для их устройства понадобится использовать саморезы, шурупы и прочие дополнительные приспособления, что вызовет дополнительные расходы. Избежать осложнений можно благодаря просекателю. Он создаст отверстие и загнет его края по сторонам, что позволит организовать надежное соединение профилей.

Также хорошим решением является комбинированное крепление, где лицевые участки соединяются при помощи просекателя, а скрытые с использованием саморезов и заклепок.

Преимуществом просекателя является отсутствие выступающих элементов в виде шляпок или заклепок. Комбинирование позволит создать качественною и ровную межкомнатную перегородку.

Устройство перегородок с каркасом из металла

Устройство гипсокартонных перегородок не отличается большой сложностью, но для хорошего результата нужно тщательно следовать инструкциям при осуществлении монтажа. Перегородка из гипсокартона состоит из следующих элементов:

• Каркаса.
• Обшивки. Возможна многослойная облицовка.
• Утеплителя и звукоизолятора.

В такой конструкции могут находиться скрытые коммуникации, что является одним из преимуществ изделий из гипсокартона.

Глухая конструкция с каркасом из металла.

Процедура монтажа перегородки

При установке межкомнатной перегородки необходимо соблюдать порядок действий:

1. Сначала очищается место, где будет монтироваться конструкция. Старые участки стен с некрепким основанием понадобится удалить. Поверхность при возможности следует выровнять, пол залить стяжкой, а стены обработать штукатуркой.
2. После того как поверхность подготовлена, производится разметка. Качественно установленная конструкция не должна иметь кривизны. Для этого все процессы осуществляются с максимально возможной точностью. Основными инструментами для такой работы являются уровень, отвес и шнур. Идеальным решением станет использование лазерного уровня, однако такой прибор довольно дорогостоящий. На полу проводится средняя линия перегородки. Она станет центром направляющего профиля. Разметка перемещается на потолок и стены. Перед этим на полу отмечается участок, где в дальнейшем будут установлены двери.
3. Для монтажа конструкции понадобится прикрутить направляющий профиль ко всем поверхностям. Если пол сырой, металл необходимо тщательно изолировать при помощи специальной ленты. Профиль крепится на расстоянии порядка 25-30 см друг от друга. Расстояние зависит от нагрузки, оказываемой на стену.
4. Стоечный профиль монтируется исключительно по вертикали. Это контролируется благодаря уровню. Интервал между стойками не превышает показателя 60 см. Стоечный профиль отрезается с незначительным запасом в 2 см по длине, это позволит ему легко войти в направляющие и оставить место для крепежа.
5. Для создания качественной конструкции нужно установить дополнительный стоечный профиль. Он монтируется рядом с основным. Для повышения прочности внутри него закладывается деревянный брусок. Дверная коробка рассчитывается на стадии установки перегородки, это позволит избежать осложнений в будущем.

Направляющий профиль помогает в создании перемычек или полок, которые скрепляют стойки, находящиеся рядом. При этом он должен быть размещен строго по горизонтали.

Обшивка перегородки

Результат возведения конструкции на основе гипсокартона.

Так как перегородка должна отличаться высокой прочностью, на ее обшивке не должно присутствовать более одного стыка. Материал нужно размещать в шахматном порядке с половинным перекрытием соседней панели.

Стыки нужно стараться смещать ближе к краю над дверями. Этот фактор следует учитывать еще во время создания изделия из металла.

Если профиль был закреплен при помощи просекателя, то покрытие останется ровным и гладким. При использовании саморезов из-за их шляпок могут быть видны небольшие отклонения в участках крепления панелей к профилю.

Установка конструкции завершается обработкой швов, которые заделывается шпаклевочной массой. На стыки в обязательном порядке укладывается армирующая лента из сетки с размерами от 3 до 5 мм. Перед дальнейшей облицовкой лучше заделать шляпки крепежей, которые применялись для прикручивания панелей.

Как видно из статьи, гипсокартонные перегородки являются отличным решением. Материал отличается высоким качеством и прочностью, что является хорошим преимуществом при установке конструкции. Устройство можно осуществить разными способами, в зависимости от личных предпочтений и финансовых возможностей. С помощью фото, использованных в статье, можно более подробно ознакомиться с нюансами работы.

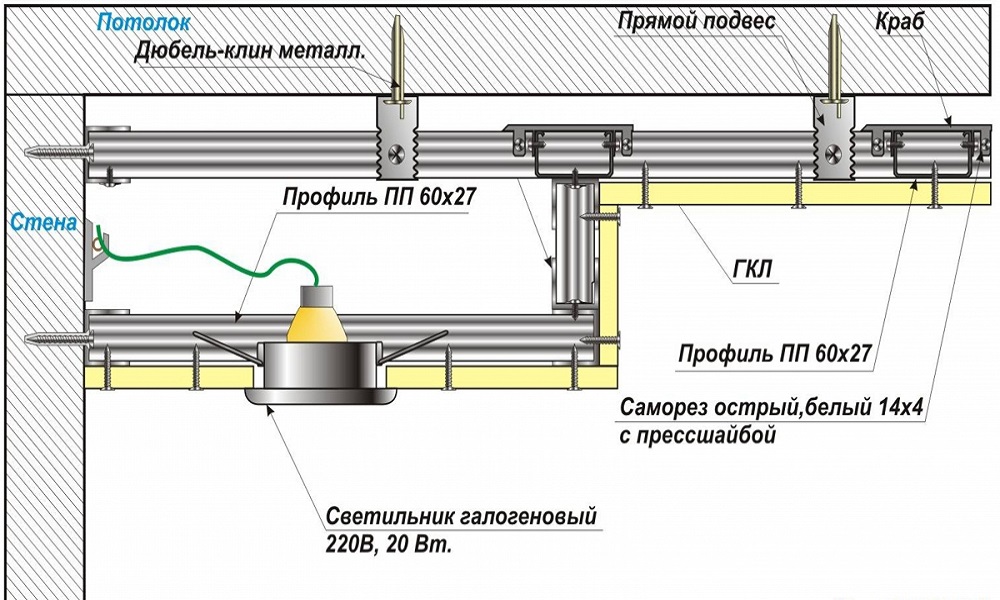

Устройство короба из гипсокартона: взгляд изнутри

Содержание

Секрет ГКЛ (гипсокартонного листа), тот самый, за счёт которого он проник практически везде и сегодня встречает нас в каждом помещении – состоит в том, что никогда ещё отделка помещений не была такой простой и недорогой.

Этот материал существенно изменил жизнь обывателя, практически оставив без работы штукатуров. Ведь он намного доступнее и проще в работе. Не требуется разводить большое количество специальных строительных смесей, от качества которых во многом зависит результат работы. Всего этого в случае с гипсокартоном нет. А есть простая конструкция, мы рассмотрим её на примере устройства короба из гипсокартона. Конструкция, представляющая собой металлический каркас, обшитый этим замечательным материалом.

Устанавливая короб из гипсокартона в ванной необходимо выбирать влагостойкий гипсокартон, а профиль должен быть оцинкованный (он не поддается коррозии).

Выполнить работу по монтажу подобного короба может любой физически крепкий мужчина. ГКЛ не требует каких-то специальных познаний или специфических инструментов. Всё делается просто и быстро, распространёнными инструментами. Нужно только знать, какие материалы и инструменты нужны, и в каком порядке производятся работы. Мы подробно рассмотрим устройство коробов из гкл, чтобы понять, что устройство короба, с карманом или без, из гипсокартонного листа это совершенно несложно.

Необходимые для работы материалы инструменты

Устройство короба с карманом из гипсокартонного листа отличается от обычного короба только тем, то в нём сделана выемка, как правило, для расположения сливного бачка, в случаях, когда речь идёт о классическом унитазе, а не инсталляции. Тем не менее, устройство короба из гипсокартона, как правило, довольно однотипно, для того, чтобы его выполнить, потребуется следующее:

• Профили. Для построения основного каркаса, который позже будет обшит листами ГКЛ. Различают два основных вида профилей: направляющие, которые крепятся к стенам помещения, и несущие, принимающие на себя всю нагрузку от размещения гипсокартона и отделки;
• Гипсокартон. В данном случае необходимо использовать влагостойкую разновидность, которая маркируется как ГКЛВ;
• Для проведения черновой отделки потребуется два вида шпаклёвок стартовый и финишный состав. Для работы с профилями и ГКЛ необходимы будут саморезы двух типов и дюбеля с широким кантом.

Устройство коробов из гкл достаточно несложное и не требует больших вложений, или чего-то специфического. Единственное, что будет обязательно нужно приобрести – это ленту уплотнитель, которую прокладывают между каркасом и базовыми поверхностями.

По завершению обшивки профиля гипсокартоном необходимо провести финишную отделку, для этого стыки гипсокартона, а так же шляпки саморезов необходимо зашпаклевать.

Базовая поверхность: поверхность, которая служит опорой для построения каркаса.

Инструментов нужно немного, но все они должны обязательно быть в наличии:

• Для проведения разметочных работ до начала построения конструкции используют рулетку, уровень, угольник, строительный карандаш. С их помощью наносят линии, по которым в дальнейшем располагают направляющие профили. В процессе сборки конструкции необходимо постоянно проверять себя уровнем, чтобы оперативно исправлять все перекосы;
• Для монтажа профиля к базовой поверхности потребуется дрель. Чтобы зашивать каркас ГКЛ, нужен шуруповёрт;
• Для нарезки отдельных частей профиля используют ножницы по металлу;
• Для черновой отделки конструкции потребуются шпатели, а также ёмкость для замешивания шпаклёвки.

Само по себе, устройство короба с карманом из гипсокартонного листа достаточно несложно. Это станет видно из следующего раздела.

Порядок выполнения работ

Прежде чем приступать к закупке материалов и проведению работ. Необходимо изготовить набросок или чертёж, отражающий устройство будущего короба из гипсокартона, на основании которого рассчитывается необходимое количество материала, и только после этого материал закупается.

Сама работа, по построению конструкции из гипсокартона состоит из следующих этапов, выполнение которых должно быть аккуратным и последовательным:

• В первую очередь необходимо подготовить поверхности к монтажу короба. Для этого нужно убрать весь мусор, укрепить слабые места в стенах, если необходимо, нанести слой грунта;
• Разметка базовых поверхностей. Выполняется с помощью строительного карандаша. Маркер в дальнейшем может проступить через слои финишной отделки, поэтому здесь его не стоит использовать;
• Предварительный раскрой материала. Здесь также важно использовать только карандаш, маркер в таких местах недопустим, но он потребуется для разметки профиля. Замерьте и расчертите все детали, после чего приступайте к их предварительной нарезке;
• Затем закрепите направляющий профиль к базовым поверхностям, не забудьте использовать ленту уплотнитель, это позволит снизить шумность всей конструкции и защитить профили от влаги и конденсата. Профиль крепят через каждые полметра;
• К направляющему профилю закрепите несущие. На месте стыка двух несущих профилей под прямым углом, используйте один направляющий профиль, для их соединения, в качестве закладной;
• Планируя устройство коробов из ГКЛ, не забудьте предусмотреть техническое отверстие, для доступа к трубам или счётчикам. Приобретите в магазине сантехники специальный лючок, его закрепляют к каркасу и, в зависимости от конструкции: либо обшивают гипсокартоном; либо оставляют в виде металлической дверцы с белой порошковой окраской. В месте установки такого лючка используйте деревянные бруски в качестве закладных, для укрепления конструкции;

Полезный совет: для того, чтобы лицевая поверхность каркаса была идеально ровной, воспользуйтесь специальным инструментом: высекателем. Он соединяет профили между собой. Не нарушая их геометрию.

Это позволит в дальнейшем получить идеально ровную облицовку гипсокартоном.

• После того, как каркас готов, приступают к обшивке конструкции гипсокартоном. Листы располагают не менее, чем в пяти миллиметрах от пола, для того, чтобы в дальнейшем защитить их от повышенной влажности. Стыки плит делают с зазором от трёх до семи миллиметров, при этом края листов обрезают под угол в сорок пять градусов. Для монтажа листов к каркасу используют саморезы для гипсокартона. Крепите листы через каждые тридцать сантиметров;

На этом можно считать работу по построению короба из ГКЛ завершённой. Всё, что осталось сделать – провести черновую отделку конструкции для дальнейшей декоративной отделки.

Используя гипсокартон любой мужчина без опыта сможет выполнить данную работу, главное выполнять все в соответствии с инструкцией.

Стыки листов ГКЛ шпаклюют стартовым составом шпаклёвки, не дожидаясь высыхания, на них приклеивают специальную малярную ленту-серпянку, которую тут же перекрывают слоем финишной шпаклёвки. После этой операции проводят шпаклевание всей поверхности, с последующим её грунтованием влагостойким составом. В местах, где конструкция контактирует с полом, используйте силиконовый герметик, для защиты от влаги. Теперь остаётся только провести финишную отделку, и помещение будет готово к эксплуатации.

Заключение

Как видите – гипсокартон совсем не сложный в работе материал. Большая часть работы выполняется интуитивно, и всё. Что нужно знать, это лишь несколько профессиональных секретов, которые позволят такой конструкции служить долго, не теряя своих свойств. Выполняйте работы внимательно, следуя инструкциям, и результат всегда будет на высоте.
