Устройство ливневки: Устройство системы ливневой канализации: особенности и принцип работы

Содержание

Система ливневой канализации: как работает, виды, устройство

Главная / Статьи

Дождевая канализация, называемая также ливневкой — система, по которой отводится избыток воды от осадков подальше от участка, за его пределы. Отведение производится в водоемы, канавы или коллекторы. Состоит система из целого спектра составляющих, количество и тип которых определяется на стадии проектирования.

Для чего нужна ливневая канализация

Эту систему водоотведения применяют в трех целях:

Для удаления с территории талой, дождевой воды в межсезонье;
Для снижения ущерба, наносимого паводками;
Для утилизации технических вод в промышленных масштабах.
Если для природы дождевая вода необходима, то от зданий, дорожных покрытий ее лучше отводить, чтобы не заниматься постоянным восстановлением фундамента, отмостков и т.д. Дождевые стоки, попадая во внешнюю часть системы водоотведения, доходят до грунта или дождеприемника. Далее вода проходит ревизионный колодец и систему дренажных труб и отводится либо в естественный водоем, за пределы участка, либо в коллекторный колодец.

Стандартная комплектация ливневой системы

В современной системе ливневки присутствуют связанные между собой элементы:

Дождеприемники. Их обычно несколько. Являются точками сбора воды с водостоков вертикального наружного типа и с поверхностей отмостков. В них присутствует корзина, в которой собирается мусор. Устанавливаются дождеприемники в низинах, возле перекрестков, под водосточными желобами у зданий. Чтобы предотвратить распространение неприятных запахов из канализации, в них часто встраивают сифон.

Придверные поддоны. Работают они также, как и у дождеприемники – собирают воду непосредственно у здания перед входом.

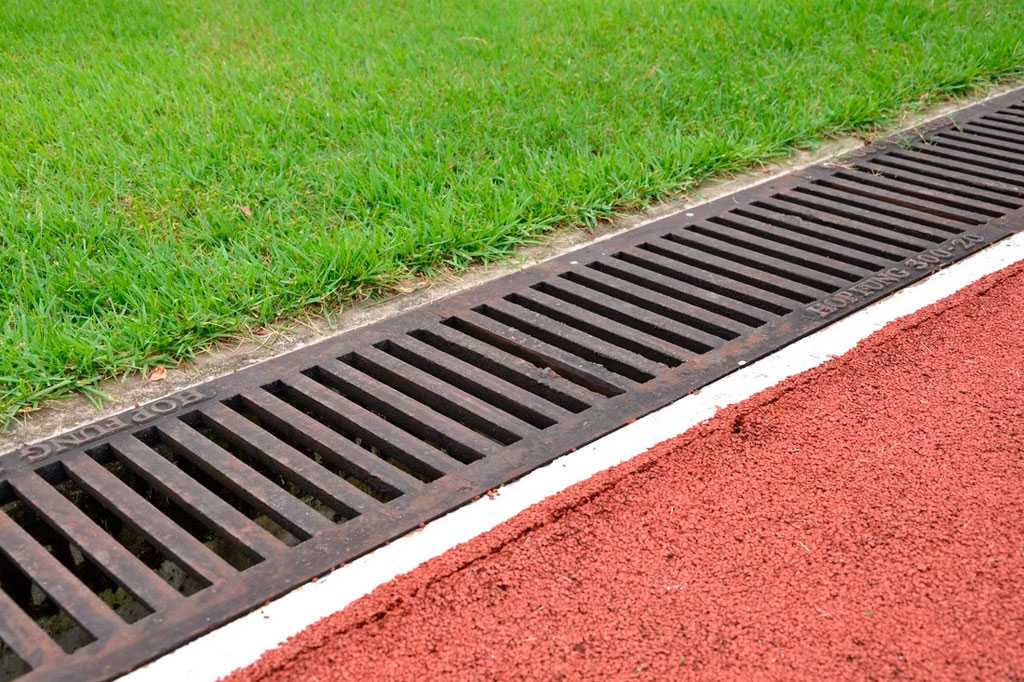

Желоба, каналы, лотки, которые оснащают решетчатыми крышками. Применяются в поверхностном водоотводе. Основа делается из бетона либо пластика, а решетку выбирают из пластика, нержавейки или чугуна. Эти элементы применяют для уменьшения длины трубопровода.
Пескоулавливатели. Именно через песколовки вода поступает в трубопровод общей канализации. Состоит из основы и корзины. Последняя предназначена для улавливания взвешенных частиц. Ее периодически вынимают для очистки (чистка проводится дважды в год). Предполагается использование двух и более пескоуловителей, чтобы система не забивалась мусором.

Ревизионный колодец с отстойником. Монтаж этой емкости проводят в местах разветвления, на углах подземной части ливневой системы. Через такие резервуары производится очистка линий водоотвода, удаляется грязь. Применяется в закрытой или смешанной канализации.
Трубы. Устанавливаются безнапорные пластиковые изделия. Для этого выбираются обычно оранжевые (рыжие) трубы.
Прокладка наружной системы ливневой канализации производится от точек слива, относящихся к наружному водостоку, и до начала подземной части системы.

При протяженности ливневки более 100 метров в точке объединения и на углах подземного трубопровода требуется установка одного и более ревизионных колодцев, что зависит от объема воды и масштабности всей системы.

Нужен ли колодец или коллектор?

Использование коллектора или колодца актуально, если:

Сходятся 2 и более потоков дождевой воды;
Необходимо радикально изменить высоту залегания, а также направления, наклона трубопровода;
Нужно перейти на большие объемы труб;
При необходимости очистки стоков перед их сбросом в водоем.

Диаметр коллектора определяется проектировщиком, исходя из данных, относящихся к конкретному участку. Чем больше сечение колодца – чем больше интервал при размещении резервуаров. Например, при баках с диаметром до 150 мм расстояние между объектами составляет 30-35 м, до 200 мм – 40-50 м и так далее.

Что нужно учесть при проектировании ливневки

При монтаже следует учитывать следующие факторы:

Если система принимает грязные стоки, то предусматривается проектом также и установка очистных сооружений;

Важно рассчитать до проектирования примерное количество и интенсивность дождевых осадков для региона;
Рассчитать длительность прохождения жидкости по всем канализационным каналам до коллектора;
Площадь стока;
Окружающую местность, ее рельеф и другие нюансы.

Оптимальным вариантом монтажа ливневой канализации считается проект, в котором учтены все нормативные санитарно-гигиенические требования, а также активно применяются естественные уклоны ландшафта. Таким образом система становится при монтаже и дальнейшей эксплуатации более экономичной.

Использование современных материалов и технологий позволяет упростить применение ливневой канализации и продлить ее срок службы. Поэтому в создании такой системы применяют бетон и пластиковые изделия, которые отличаются высокой прочностью.

Виды ливневой системы

Вода в ливневку попадает напрямую закрытым способом или открыто через решетку и сливное колено. Каждый тип ливневой системы имеет свои особенности, которые обязательно учитываются еще на стадии проектирования и далее используются при монтаже.

Открытый поверхностный водоотвод

Под открытым водостоком подразумевают систему желобов, каналов, по которым вода будет стекать в специально отведенное место или просто в грунт (например, огород). Этот водоотвод эффективен и экономичен. Важно учитывать, что поверхностная ливневка будет промерзать. Поэтому ее чаще всего используют в условиях дачных участков, частных домов.

При открытом типе водостока нужно тщательно рассчитать высоту, на которой располагается сливное колено, чтобы была возможность периодически снимать решетку и очищать корзину дождеприемника. Плитка или асфальт должны быть на 3-4 мм выше уровня решетки с лотками. Общий уклон направлен к водосборным лоткам. Оттуда жидкость доходит до общей канализации ливневки. Нужный уклон желобов организовывается с учетом конструкции лотков и особенностей ландшафта.

Закрытый подземный водоотвод

Эта система располагается ниже нулевой точки и предполагает проведение работ с грунтом. В отличие от открытой системы, с монтажом которой справится и любитель, этот тип водоотводящей системы нужно тщательно проектировать, а ее укладку должен выполнять специалист. Эта ливневка актуальна для промышленных предприятий, где предполагается большое количество сточных вод, особенно если они загрязненные и требуют перед сбросом в водоем или грунт предварительной очистки.

Закрытый вариант ливнеотвода или подземный устанавливается с уклоном от 3 см на погонный метр по отношению к накопительному колодцу. Для облегчения планировки уклона используется песчаная подушка. Под землей прокладывается система труб – по ней вода будет поступать в коллектор.

Смешанный тип

Это наиболее распространенная разновидность ливневки, в которой учитываются все санитарно-гигиенические нормы. В ней присутствуют элементы как открытой системы, так и закрытой. Смешанная ливневая канализация применяется тогда, когда необходимо сэкономить на обустройстве системы. Она же помогает охватить гораздо большую территорию.

В заключении

Планирование ливневой канализации проходит с учетом особенностей ландшафта, количества осадков, типа грунта и других составляющих. Поэтому даже на отдельных близко расположенных участках проекты системы могут отличаться. Для предприятий, а также условий города используются обычно смешанную или закрытую ливневую канализацию, а для частного сектора будет достаточной и открытая водоотводящая система.

Смотрите также по этой теме

Поверхностный водоотвод

Дождеприемники пластиковые

Трубы канализационные пластиковые

Трубы гофрированные для ливневой канализации

Устройство ливневки своими руками | Аквакомплект

С развитием загородного домостроения простые избы стали превращаться в огромные особняки. Да и сами земельные участки намного увеличились. На них появилось здания и насаждения. Особо стоит отметить благоустройство каждой подобной территории, над которой трудятся ландшафтные дизайнеры, создавая удивительной красоты дорожки, тропинки, рокарии и беседки для отдыха.

Но всё это благополучие может в один миг превратиться в настоящее болото. Тем более если на участке суглинистые почвы. Достаточно среднего дождя и вода сделает своё пагубное дело. Но это можно исправить, если произвести монтаж ливневой канализации своими руками.

Из чего состоит ливнёвка

В представлении большинства людей, ливневая система ограничивается желобами и водосточными трубами, установленными на доме. Отчасти это суждение верно, но настоящая ливневая канализация — это сложное гидротехническое сооружение, способное обезопасить любой участок от наводнения.

В составе данной системы можно найти:

Водосточные желоба и трубы;
Различные каналы и лотки;
Колодцы для технического обслуживания;
Водосборочные устройства.
Все эти элементы собранные в единую многоуровневую систему позволяют не только собрать ливневые стоки, но и отфильтровать все крупные примеси, такие как песок или ил. Это требуется для удобства эксплуатации канализации, которую в таком случае, нужно будет гораздо меньше чистить.

Стоит отметить, что для ливневой системы необходим долговечный материал. И если раньше в основном использовались бетонные или керамические трубы, то сегодня им на смену пришли пластиковые аналоги. Но сталь также не утратила свою актуальность, так как именно она является основой для большого количества водосточных элементов.

Для прокладки ливневой канализации металлические трубы не используются, потому что это значительно сокращает их срок службы.

Коррозия не жалеет стальные элементы, даже имеющие покрытие из поливинилхлорида или ему подобных лакокрасочных материалов. Но на открытом воздухе конструкции из металлических труб и желобов прекрасно себя показали, поэтому их активно применяют для создания водосточной системы.

Ливневая канализация построенная своими руками начинается в верхней части каждого дома. Прежде чем дождевые потоки достигнут водоотводных труб, они в большом количестве собираются на кровлях домов. Именно с этого и требуется начинать такое сложное дело, как ливневая система.

Для монтажа необходимо приготовить инструмент:

Шуруповёрт;
Строительный уровень;
Перфоратор;
Молоток;
Ножовку по металлу или болгарку;
Карандаш и рулетку;
Шнурку.

Этого набора будет вполне достаточно, чтобы построить полноценную водосточную систему своими руками. Но помимо этих инструментов необходимо иметь лестницу или стремянку, благодаря которой можно будет вести работу наверху.

Первое, что предстоит выполнить, подготовить место для установки желобов. Для этого следует провести шнурку, по которой будет заложен уклон. В зависимости от расположения водосточных труб, желоба могут идти в одном или нескольких направлениях. В нижних точках обязательно устанавливаются воронки, через которые дождевая вода поступает в водосточную трубу.

Уклон имеет важную роль, так как если он будет недостаточным, то жидкость останется в желобе, а во время заморозка перейдёт в другое состояние. Им является лёд, который просто испортит всю построенную конструкцию. На каждый метр длины необходимо опускать 1 см. Так водные потоки отправятся в нужном хозяину направлении.

Когда получены верхняя и нижняя отметки, от них натягивается шнурка, указывающая направление монтируемого желоба. Далее требуется установить кронштейны, на которых будут лежать водоприёмные элементы. Они крепятся на саморезы.

Сборка желобов и труб должна сопровождаться герметизацией стыков. Некоторые производители изготавливают детали, на концах которых уже имеются уплотнители. Во время сборки детали плотно прижимаются друг к другу, образуя водонепроницаемое соединение. На остальных элементах, где уплотнители не предусмотрены, стыки обрабатывают специальными герметиками

Водосточная система собрана, значит, пора устанавливать ливневую канализацию открытого типа своими руками.

Земляные работы

Собранная на крыше вода, а также всё, что упало с неба на землю, продолжает свой путь по специальным каналам, которые и требуется установить. На первом этапе работ необходимо произвести разметку будущего трубопровода. В него должны входить приёмные устройства, каналы и ревизиционные колодцы, необходимые для обслуживания

Все элементы отмечаются на участке колышками и шнуркой. Только так будет видно полное расположение, а в случае необходимости произвести изменение в предполагаемой системе. Как только разметка будет закончена, начинают выкапывать траншеи. Глубина вынутого грунта зависит от размера материала, устанавливаемого на территории. Для каналов это будет один показатель, для приёмных элементов — другой.

При прокладке ливневой канализации на поверхности земли, необходимо обеспечить беспрепятственное проникновение воды в систему. Для этого используются решётки, изготовленные из пластика или металла. Пластиковые изделия зарекомендовали себя своей долговечностью и прочностью, а также отсутствием коррозии и прочего воздействия вредных факторов.

У металла прекрасные прочностные характеристики, но со временем он окисляется, даже покрытый защитными средствами. Окись металла делает его более хрупким и уменьшает зазоры, через которые дождевые стоки должны поступать в систему. Проблемой решёток является и мусор, забивающий их во время длительных ливней. С потоком воды с ней в канализацию устремляются песок, листья и другие крупные элементы, которые находятся на поверхности участка.

Смотровые колодцы имеют большую глубину, так как от них уходят трубы основной ливневой канализации. Ревизионных участков должно быть достаточно для поддержания всей системы в рабочем состоянии. Как правило, колодцы размещаются в местах сбора нескольких труб, идущих от каналов и приёмных устройств. Корпус колодезного элемента изготавливается из пластика, способного выдержать нагрузку грунта, а также большие перепады температур.

Монтаж лотков производится на песчаную подушку. Для этого в траншею насыпают этот строительный материал и как следует его утрамбовывают. В некоторых случаях на дно опускается геотекстиль, который препятствует прорастанию в этих местах корней растений, способных сместить каналы. Лотки стыкуются между собой в четвертях, что позволяет получить ровную герметичную сеть. Для усиления водонепроницаемости следует в места соединений добавить герметик.

Очистка Ливневой канализации

Дождевая или талая вода собрана и транспортируется по каналам к колодцам, откуда должна перетекать в общую канализационную систему или специальный сбросовый пруд. Но перед этим вся жидкость должна быть подвергнута очистке. Для этого в земле устраивают отстойники, где вода потеряет песок, масло и прочие загрязнения.

Все резервуары оборудуются собственными смотровыми колодцами, с помощью которых можно будет производить не только осмотр, но и прочистку размещённых ёмкостей. При правильной организации очистительной системы ливневая канализация в частном доме своими руками будет приносить воду пригодную не только для простого сброса в природу, но и для повторного использования в технических целях.

Желоба и каналы

Для разных участков ливневой канализации используются соответствующие по размерам и качеству каналы. Так для пешеходных зон и велосипедных дорожек используются лотки выдерживающие нагрузку до 1,5 тонны. Этого также будет достаточно для обустройства придомовой территории, на которой разбит газон и места для отдыха.

Для частного домостроения большего не требуется, но при необходимости обустроить собственную парковку, где разместятся автомобили гостей, следует использовать каналы с большей прочностью. Такие лотки способны выдержать вес более одного автомобиля, так как рассчитаны на нагрузку до 12,5 тонн.

Стоит отметить и материал, из которого производится данная продукция. Помимо пластика, который больше применим для лёгких каналов, активно используется бетон высших марок. Это позволяет получить долговечную систему ливневой канализации.

Обслуживание ливневой канализации

Без качественного и регулярного обслуживания ливневая канализация не сможет нормально функционировать. Лотки, расположенные в верхней части грунта, должны постоянно чиститься от оседающего в них песка и прочего мусора, проходящего сквозь решётки. Если упустить этот момент, то владелец участка столкнётся с неприятностью, в виде подтоплений и дорогостоящего восстановления всей системы.

Помимо этого необходимо предусмотреть возможность круглогодичного использования. Во время оттепелей в каналы также попадает вода, которая при снижении температуры может замёрзнуть. Это же касается и водосточной системы, которая является неотъемлемой частью ливневого комплекса. Избежать образования льда поможет электрический саморегулирующий кабель. Его прокладывают по водосточной системе и в каналах. Он самостоятельно следит за температурой воздуха и не допускает перехода воды в состояние льда.

Технологии управления ливневыми стоками: устройства управления потоком

После загрязнения инфраструктуры государственным и местным органам может потребоваться принять меры по сдерживанию или перенаправлению ливневых стоков. EPA разрабатывает и тестирует технологии для управления ливневыми стоками.

Вернитесь на страницу Технологии управления реализацией управления ливневыми водами.

Устройство регулирования расхода с трубопроводом, заполненным обрабатывающей средой.

Контроль стока воды в ручьи важен для предотвращения наводнений, контроля эрозии и улучшения водной среды обитания. Водная среда обитания подвергается негативному воздействию, когда ручьи переживают периодические засушливые периоды или русло ручья размывается в периоды высокого стока. Существует много компонентов для поддержания здоровой среды ручья, таких как поддержание надежной прибрежной зоны и контроль стока питательных веществ, но физические устройства управления потоком являются компонентами общего набора инструментов для управления ручьем.

Резервуары для задержания и удержания представляют собой сооружения для управления ливневыми водами, которые собирают стоки и уменьшают сток в поверхностные водные объекты для снижения риска затопления и эрозии.

Различие между отстойником и отстойником заключается в наличии или отсутствии постоянного водоема или пруда. Уровень воды в обоих типах бассейнов регулируется выпускным отверстием. Резервуар для задержания имеет это отверстие на дне бассейна и не имеет постоянного бассейна с водой. Вся вода вытекает с контролируемой скоростью между штормами, и бассейн обычно пересыхает. Удерживающий бассейн имеет отверстие в более высокой точке и, следовательно, удерживает постоянный бассейн с водой. Вода сбрасывается во время штормовых явлений, когда уровень воды в бассейне достигает уровня устья. Отстойный пруд удерживает воду между штормами, поэтому выглядит как естественный пруд, но играет важную роль в контроле ливневого стока.

Резервуары для задержания и удержания часто используются в качестве наилучшей практики управления ливневыми стоками для обеспечения общей защиты от наводнений, уменьшения экстремальных наводнений и улучшения качества воды (если они оборудованы очистными устройствами). EPA строит модели для оптимизации использования существующих бассейнов в ответ на разлив или выброс загрязняющих веществ.

Агентство по охране окружающей среды разработало и испытало устройство Detain h3O Retrofit Device для улучшения работы существующих бассейнов-отстойников за счет уменьшения эрозионных потоков в приемных каналах и улучшения качества воды (см. соответствующую статью об очистных средах). Недорогая технология продлевает время хранения в бассейнах за счет ограничения сброса ниже критического порога эрозии в принимающем ручье (Qкрит.). Устройство может уменьшить береговую эрозию вниз по течению и общее количество взвешенных твердых частиц, повысить стабильность русла и водную среду обитания, а также восстановить биоту. Слабые и средние штормовые явления (с периодом ~<2 лет) будут проходить через модернизированное дроссельное устройство и дополнительный фильтрующий материал и высвобождаться для уменьшения эрозии русла. Часть более крупных потоков (например, 100-летнего повторения) может быть направлена через байпас, чтобы обеспечить производительность, аналогичную первоначальной конструкции водохранилища для защиты от наводнений.

Другой вариант управления потоком ливневых стоков был теоретически оценен Управлением охраны почв и водных ресурсов округа Гамильтон, штат Огайо, при технической поддержке Агентства по охране окружающей среды. Этот вариант предполагает модернизацию канализационных выпусков (искусственные трубы, водопропускные трубы, каналы и т. д., через которые ливневые стоки сбрасываются в принимающие водоемы) для контроля расхода и качества воды, сбрасываемой из канализационной системы. Как и в случае с устройством для модернизации водосборника, целью устройств для модернизации канализационных коллекторов является ограничение сброса до уровня ниже критического порога эрозии в принимающем потоке, при этом обеспечивая достаточный поток, чтобы избежать затопления вверх по течению.

Были рассмотрены два типа модифицированных устройств. Модернизация откидной заслонки состоит из откидной заслонки с отверстием для малого расхода и механизма, удерживающего откидную заслонку в закрытом состоянии (на фото ниже). Устройство должно иметь отверстие, позволяющее воде проходить со скоростью, не вызывающей эрозии вниз по течению, и достаточное усилие на клапан, чтобы удерживать его закрытым до тех пор, пока высота воды, удерживаемой за клапаном, не поднимется до точки, которая может вызвать наводнение вверх по течению. На этой критической высоте вес воды за створкой должен быть достаточным, чтобы открыть створку и обеспечить беспрепятственный поток.

Модернизация стояка состоит из стояка, установленного в конце выхода ливневой канализации. Отверстие в нижней части стояка позволяет воде проходить со скоростью, не вызывающей эрозии вниз по течению. Когда вода скапливается за стояком до точки, в которой может произойти затопление, вода вверх по течению будет сбрасываться через переливное отверстие в верхней части стояка.

Устройства для модернизации откидных затворов – было бы предпочтительнее, потому что они могут быть сконструированы таким образом, что откидные створки полностью открываются, позволяя канализационной трубе пропускать воду, поскольку модернизации не было; в то время как модернизация стояка всегда будет в определенной степени препятствовать потоку. Модернизация стояка используется в ситуациях, когда невозможно приложить достаточное усилие, чтобы удерживать заслонку закрытой от веса воды в трубе.

Агентство по охране окружающей среды разработало инструмент для расчета/поддержки принятия решений в виде электронных таблиц, чтобы определить, может ли модернизация канализационного выпуска выровнять сток в принимающем ручье, не ограничивая при этом поток, вызывающий затопление вверх по течению. Этот инструмент использовался для определения целесообразности модернизации канализационного стока Аппер-Купер-Крик в округе Гамильтон, штат Огайо. Хотя результаты использования инструмента поддержки принятия решений показали, что эти средства контроля не подходят для Cooper Creek, эти модификации могут найти применение в других местах.

Агентство по охране окружающей среды и Управление охраны почв и водных ресурсов округа Гамильтон разработали методологию оценки канализационных стоков, чтобы определить, можно ли их модернизировать в достаточной степени, чтобы уменьшить частоту эрозионных сбросов при одновременном предотвращении затопления вверх по течению. Ссылки на руководство пользователя и модель на основе Excel, которые можно использовать для проведения этой оценки и предоставления предварительных проектных параметров, доступны в поле справа от страницы.

StormFilter — очистка ливневых вод от Contech

Описание
Техническая информация
Применение
Брошюры

Техническая информация по этому продукту находится в центре раздела технических руководств.

Посмотреть техническую информацию

Возможности и преимущества StormFilter

Особенность	Преимущество
Сифонный привод, большая площадь поверхности картриджи с носителями	Ливневая вода равномерно проходит через фильтрующий материал обеспечение эффективной очистки ливневых вод
Картриджи разной высоты	Гибкость для удовлетворения конкретных гидравлических потребностей и уменьшить размер системы и затраты
Несколько вариантов носителя	Возможность нацеливаться на конкретные загрязнители, вызывающие озабоченность включая TSS, фосфор, тяжелые металлы и углеводороды
Внутренний пиковый байпас и множественный конфигурации	Гибкость дизайна для вашего уникального сайта требования
Интервалы технического обслуживания от одного до пять лет	Меньшее количество мероприятий по техническому обслуживанию и стоимость владения
Производительность проверена как WA DOE и NJ DEP	Превосходное надежное улавливание загрязняющих веществ
Прибывает на место работы полностью собранный	Заводская сборка гарантирует качество и простоту и быстроту установка на месте

Варианты наполнителя StormFilter

PhosphoSorb® — легкий наполнитель на основе перлита, который удаляет общий фосфор (TP) путем одновременной адсорбции растворенного фосфора и фильтрации частиц фосфора.
Перлит — Вспученная вулканическая порода. Его пористая многоячеистая структура и шероховатые края делают его эффективным для удаления взвешенных частиц, масла и жира.
CSF ^® Листовая среда – гранулированная органическая среда, созданная из лиственных листьев, наиболее эффективна для удаления растворимых металлов, взвешенных веществ, масла и нейтрализации кислотных дождей.
Цеолит — встречающийся в природе минерал, используемый для различных целей фильтрации воды, используется для удаления растворимых металлов, аммония и некоторых органических веществ.
Гранулированный активированный уголь — микропористая структура с большой площадью поверхности, обеспечивающая высокий уровень адсорбции. Он в основном используется для удаления масел, жиров и органических веществ, таких как гербициды и пестициды.
ZPG ^™ — запатентованная смесь цеолита, перлита и ГАУ для улучшения характеристик перлита и целевых органических соединений, растворимых металлов и других загрязняющих веществ.

Щелкните здесь, чтобы узнать больше о наших фильтрующих материалах.

Варианты картриджей

Гибкость для уменьшения размера и стоимости…

Каждый сайт уникален, и один размер не подходит для всех. Разная высота картриджа дать вам гибкость дизайна для разработки StormFilter специально для вашего сайта и снизить стоимость системы для владельца.

27-дюймовый картридж — эффективное использование на площадках с доступной длиной не менее 3,05 футов приводная головка, площадь поверхности носителя максимально увеличена, чтобы обеспечить наибольшую скорость обработки на картридж; лучше всего подходит для сайтов с ограничениями по занимаемой площади
18-дюймовый картридж — оригинальный размер картриджа StormFilter обеспечивает средний заземление и работает с приводной головкой 2,3 фута
Low Drop – обеспечивает фильтрацию с потерей напора всего 1,8 фута; лучше всего подходит для участков с ограниченными гидравлическими ограничениями

Конфигурации

Гибкость для размещения потоков, размеров проекта, и гидравлика. ..

Конструкции, в которых размещаются фильтрующие патроны, могут быть изготовлены различными способами, чтобы приспособить широкий спектр потоков, проект следы и переменные гидравлические условия. Стандартные конфигурации включают водосборник, люк, свод, бордюрный вход и линейную решетку.

Фильтр Piak Diversion StormFilter обеспечивает очистку и высокую обход потока в одном сборном своде, что устраняет необходимость в внешние обходные или соединительные конструкции.
Volume StormFilter предназначен для правила обработки и могут быть объединены с восходящим потоком хранилище для очистки и снижения объема качественной воды в пределах необходимое время слива.
Литой фильтр StormFilter структуры позволяют максимально степень гибкости и доступны для установки в пределах зданий или других мест, где сборные конструкции не могут быть размещены. Помощь подрядчика на месте предоставляется убедитесь, что готовый продукт соответствует стандартам Contech по подгонке и функция.

Select StormFilter Сертификаты

Департамент экологии штата Вашингтон (TAPE) GULD – Basic, Phosphorus
Департамент охраны окружающей среды Нью-Джерси (NJDEP)
Канада ISO 14034 Экологический менеджмент – Экологические технологии проверены (ETV)
Департамент качества окружающей среды Северной Каролины (NC DEQ)
Департамент окружающей среды Мэриленда (MDE)
Техасская комиссия по качеству окружающей среды (TCEQ)
Департамент качества окружающей среды Вирджинии (VA DEQ)
Департамент охраны окружающей среды штата Мэн (ME DEP)
Столичный канализационный округ Сент-Луиса
Партнерство по контролю качества ливневых вод Сакраменто (SSQP)

Техническое обслуживание StormFilter

Каждому произведенному обслуживание. Вопрос в том, как часто и сколько это будет расходы. Надлежащая оценка долгосрочных затрат на техническое обслуживание должна учитывать при выборе промышленного лечения устройство. StormFilter был оптимизирован для снижения расходы на техническое обслуживание с проверенной воспроизводимой производительностью в лаборатории и в полевых условиях.

Снижение стоимости жизненного цикла — StormFilter был разработан для предсказуемые интервалы обслуживания от 1 до 5 лет, что приводит к меньшему количеству операций по техническому обслуживанию и сокращению жизненного цикла стоимость по сравнению с другими фильтрующими устройствами.
Простота обслуживания — Все конструкции StormFilter обеспечивают доступ для осмотр, замена среды и промывка конструкции. Визуальные индикаторы технического обслуживания видны с поверхность.
Программа замены картриджей обеспечивает восстановление картриджи, которые доставляются на ваш сайт готовыми к установке. Контек организует сбор и отправку пустых картриджей назад, снижая затраты на картриджи и воздействие на окружающую среду.
Техническая поддержка — Contech создала сеть из Сертифицированные поставщики услуг по техническому обслуживанию обеспечивают обслуживание StormFilter по минимально возможной цене.

Гибкая технология фильтрации ливневых вод

Поскольку требования к качеству ливневых вод ужесточаются, инженеры требуется фильтрующее устройство, способное справиться с самыми сложными загрязняющими веществами и обеспечить гибкость для удовлетворения потребностей различных сайтов.

StormFilter® для управления ливневыми стоками — это подземный ливневый фильтр. устройство для обработки, состоящее из одной или нескольких структур, в которых находится перезаряжаемые картриджи, заполненные средой, которые улавливают частицы и адсорбируют загрязняющие вещества из ливневых стоков, такие как общее количество взвешенных веществ, углеводороды, питательные вещества, металлы и другие распространенные загрязнители. С варианты среды для воздействия на несколько или конкретные загрязняющие вещества, несколько систем конфигурации, а также эксплуатационные и лабораторные характеристики, подтвержденные самые строгие организации по оценке технологии ливневых стоков; в StormFilter предоставляет инженерам самые гибкие и надежные доступная технология очистки производства.

Как StormFilter обрабатывает ливневые воды

Во время шторма сток проходит через фильтрующую среду и начинает заполнение центральной трубки картриджа. Воздух внутри капота продувается через односторонний обратный клапан по мере подъема воды.
Когда вода достигает вершины поплавка, выталкивающая сила отрывает поплавок и дайте отфильтрованной воде выйти из картриджа. Установлен сифон. внутри каждого картриджа, который равномерно набирает воду по всему высота слоя среды, обеспечивающая равномерное распределение загрязняющих веществ и длительный срок службы носителя.
После шторма уровень воды в конструкция начинает падать. Висячий столб воды остается под колпак картриджа до тех пор, пока уровень воды не достигнет регуляторов очистки в нижней части капюшона.
Затем воздух проходит через регуляторы, разрыв сифона и образование пузырьков воздуха, взбалтывающих поверхность фильтрующего материала, в результате чего накопленный осадок оседает на пол лечебного отсека. Этот уникальный механизм очистки поверхности предотвращает ослепление поверхности и еще больше продлевает срок службы картриджа.

StormFilter имеет более чем 20-летнюю историю успешных установок и более 200 000 картриджей, установленных по всему миру.
