Узел смешения для теплого пола: Насосно-смесительные узлы для водяного теплого пола — виды, монтаж и подключение к системе отопления

Содержание

расчет насоса, виды клапанов и устройство

Полы с подогревом – образец гигиеничности и комфорта в квартире. Теплые полы экономичны, допускают автоматическую регулировку температуры нагрева, однако, даже они нуждаются в терморегуляции. Именно для этого устанавливают смесительный узел. На самом деле, в отличие от отопительной системы с температурой в 60–80°С, как правило, к ним подключают полы с подогревом, нагревать ее можно только до 35–40°С.

Для получения подобного результата используют технологию смешивания потоков жидкости, имеющих различную температуру нагрева.

Назначение и устройство смесительного узла

Во входной гребень одновременно с горячим теплоносителем попадает некоторое количество уже успевшей остыть жидкости, что фактически и понижает его температуру. На практике это происходит посредством узла смешения. Смесительный узел для теплого пола функционирует по следующему принципу: нагретая жидкость доходит до гребенки, и если ее температура оказывается выше необходимой, то открывается предохранительный клапан и начинается подача охлажденной обратки. Потоки нагретой и холодной жидкости смешиваются пока не будет достигнута требуемая температура, после чего доступ горячего теплоносителя закрывается.

Установка коллекторного узла преследует две цели. Во-первых, через него регулируется температура теплоносителя, а во-вторых, он обеспечивает циркуляцию жидкости в контуре. Такие возможности объясняются его конструктивными особенностями – он содержит три важных компонента:

  • предохранительный клапан – он дозировано, точно по необходимости, подпитывает обогревающий контур нагретой жидкостью в соответствии с температурными показателями на выходе.
  • циркуляционный насос, гарантирующий равномерный нагрев всей поверхности пола за счет сохранения заданной скорости движения теплоносителя.
  • термостат для водяного теплого пола, подсоединенный к клапану.

Узел подмеса, согласно требованиям СниП, должен быть устроен до нагревательного контура, конкретный же участок установки может и отличаться. К примеру, несколько возможных вариантов: в самом обогреваемом помещении, в котельне на перемычке гребней низко- и высокотемпературного контуров.

На заметку

Для домов с несколькими помещениями, обогреваемыми теплыми полами, узел смешения необходимо установить в каждом из них отдельно либо в наиболее близко расположенном распределительном шкафу.

Расчет мощности

Все эти составляющие в совокупности обеспечивают эффективность регулировки системы, что позволяет добиться наилучшего режима эксплуатации.

Для подбора компонентов необходим их предварительный расчет. Среди прочих первостепенным, пожалуй, является грамотный расчет насоса. На самом деле, если насос для теплого водяного пола будет маломощным, то есть крыльчатка будет вращаться с малой частотой, это сразу же понизит скорость прохождения жидкости через трубы. Таким образом образуется большой перепад температур на выходе магистрали и входе системы, точнее, первое значение оказывается ниже второго.

Основной показатель, характеризующий насос – это удельный объем теплоносителя, то есть количество, которое перекачиваемое за конкретный промежуток времени. Детальный расчет требует использования довольно сложных графиков, поэтому для выполнения приближенных – используют усредненную норму: количество жидкости, пропускаемой насосом за час должно быть больше общего объема втрое. Приведем схему расчета насоса в этом случае:

  • подсчитывают объем жидкости, проходящей по трубам;
  • найденную величину утраивают – именно такое количество теплоносителя насос должен перекачивать за один час.

Чтобы гарантировать нормальный режим работы оборудования, это значение увеличивают на 10% – некоторый запас прочности.

Исходя из того, какой в конструкции предусмотрен предохранительный клапан, в работе узлов могут иметься определенные различия. Рассмотрим наиболее распространенные варианты узлов подмеса.

Виды смесительных клапанов

Основной элемент, по конструкции которого отличают узлы, – это регулирующий клапан. В основном используется два их типа – двух и трехходовой. Отличия в их внутренней конструкции и определяют различный принцип работы. А какую из них выбрать в прежде всего зависит от площади поверхности теплого пола.

Двухходовой

Это – наиболее востребованный тип подобного устройства. Он работает по следующему принципу – клапан периодически подпитывает магистраль с горячим теплоносителем из отопительной системы. Как правило, на корпусе устройства бывает указано значение требуемого нагрева. Его можно изменять, используя встроенный или дистанционный датчик. Последний монтируют во входной гребенке.

Теплоноситель после выхода из обратной гребенки циркулирует по трубопроводам. Достаточно жидкости охладиться ниже, чем указанный уровень, как клапан срабатывает и начинается подмес горячего теплоносителя. Шток закрывается только после того, как температура повысится до оптимального значения.

Такой принцип больше подходит для средних, менее 200 кв. м. В случае большей квадратуры частота работы двухходового клапана возрастает. Это легко объяснить постоянными сигналами о понижении температуры теплоносителя, поступаемыми от термостата. Если учесть насколько протяженной в этом случае может оказаться магистраль, то становится очевидным, что ее отличают большие перепады температур. Иначе говоря, жидкость по ходу своего продвижения по магистрали сильно остывает, поэтому приходится ее постоянно пополнять горячим теплоносителем из системы отопления.

Внимание

Большой объем горячей воды может негативно сказаться на целостности труб и работы всего теплого пола. Появляется большая вероятность превышение значения 50°С, что является недопустимым. Поэтому в качестве управляющего устройства необходимо использовать регулирующий клапан другой конструкции.

Трехходовой

Двухходовая модель имеет только следующие рабочие режимы – заслонка открыта либо закрыта. Для постоянного смешения теплоносителя с разной температурой требуется трехходовой клапан для теплого пола.

Объем потока за счет изменения пропорции смешивания регулирует особая заслонка и, можно сказать, что в магистрали постоянно присутствует и остывшая, и горячая жидкость. Положение заслонки корректируют при помощи терморегулятора, имеющего сервомеханизм плавного хода.

Основные проблемы, возникающие при эксплуатации трехходового устройства, – это большой объем горячей жидкости, попадающий в систему, поэтому и малый сбой механизма регулирования положения заслонки или термодатчика могут стать причиной резкого возрастания нагрева пола и, соответственно, повредить магистраль.

На заметку

В низкоотопительных системах, работающих в режимах 70 на 50 либо 65 на 50 устройство узла смешения вообще необязательно.

Выбор и монтаж

Установка смесительных узлов не обязательна для отопительных систем, работающих при низкотемпературном режиме 70/50 или 65/50. Если установить коллектор перед подключением обратной трубы к котлу отопления, то температура поступающей жидкости в приемную гребенку будет соответствовать норме.

Смесительный узел можно изготовить самостоятельно. Для этого необходимо приобрести трубы определенного диаметра (согласно предварительным расчетам), запорный клапан и температурный датчик. Лучше всего приобрести коллектор в сборе, где этот элемент уже присутствует в конструкции. Однако предостерегаем, при самостоятельном изготовлении существует большая вероятность допущения ошибки, которая отразится на работе всей системы.

Так какой же смесительный узел для теплого пола необходимо устанавливать? Прежде всего, необходимо учитывать площадь нагрева, объем теплоносителя, температурный режим работы автономного отопления. Согласно этим параметрам подбирается модель коллектора, в состав которой будет входить смесительный узел требуемой конструкции.

Подробнее о работе и настройке узла смешивания можно узнать из видеоматериала.

© 2023 prestigpol.ru

Смесительный узел для теплого пола – типы, материалы и способ выбора

Альтернатива радиаторному отоплению – система теплых полов является современным решением, способная правильно обогреть здание любого типа. Теплый пол можно установить в отдельном взятом помещении или таким образом решить проблему отопления всего дома. Самое главное — данная система является автономной, потому что для нее необходимо подготовить теплоноситель с более низким температурным показателем. А за это отвечает смесительный узел для теплого пола – так называемая подготовительная станция.

Что собой она представляет? Чисто визуально смесительный узел – это группа трубопроводов, соединенных в определенном порядке. Их цель – это выдать один поток теплоносителя, который будет собран из двух потоков. Если рассматривать это соединение с конструктивной точки зрения, то можно продумать несколько вариантов. В настоящее время производители пользуются тремя:

  1. Параллельный способ подсоединения. Не самый эффективный, поэтому встречается сегодня достаточно редко. Для этого в устройство коллектора устанавливается термоклапан для теплого пола двухходового действия. С его помощью производится подключение основного потока к вспомогательному (обратному).
  2. Последовательный. Это более эффективный вариант за счет повышенной производительности узла. В нем практически весь поток направляется потребителю.
  3. Комбинированный. Понятно, что в состав узла входит и параллельный способ подсоединения, и последовательный.

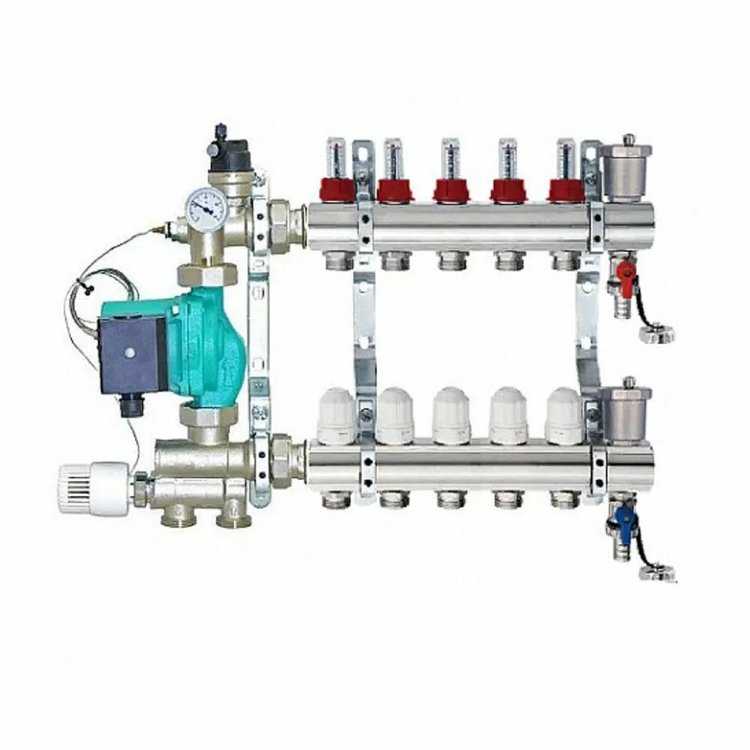

Смесительный коллектор из латуни

Обычно в узел входит несколько приборов: сами трубы с тройниками, блок автоматики, циркуляционный насос для теплого пола и различные клапаны (смесительные, трехходовые, регулирующие), которые устанавливаются как на подающем контуре, так и на обратном.

Внимание! Тот, кто пытается своими руками установить коллектор для теплого пола, должен знать, что он должен обязательно снабжаться системой отвода теплоносителя в канализацию и прибором, выводящим воздух из устройства. Их отсутствие приведет к проблемам, с которыми справиться будет просто невозможно.

Выбираем коллекторный узел

Чтобы правильно выбрать коллектор для теплого пола, необходимо в первую очередь определиться, для какого помещения этот теплый пол будет предназначаться. Все дело в размере площади помещения. Чем она больше, тем мощнее должна быть система отопления, тем выше температура теплоносителя потребуется. А так как смеситель (коллектор) для теплого водяного пола – деталь капризная и очень уязвимая, то небольшая ошибка, особенно в большую сторону, может привести к неприятным последствиям.

Смеситель с термоголовкой

С высокими температурами работать сложнее, чаще всего от их правильной коррекции зависит безопасность эксплуатации самой отопительной системы. Поэтому правильный подбор смесительного узла – дело серьезное и важное. Тем более, в нем должно проводиться смешивание двух потоков с разным температурным показателем. А чтобы добиться максимально правильной температуры в общем потоке, надо точно рассчитать пропорции двух смешивающихся. Поэтому выбор коллектора зависит от качества используемых в его конструкции материалом и устройств.

Материалы для смесительного узла

Чаще всего узел подмеса для теплого пола изготавливают из латуни или из нержавейки. Оба металла обладают высокими техническими характеристиками, из которых самой важной считается коррозийная стойкость. И чем дороже используемый материал, тем выше цена самого устройства.

Добавим сюда и количество используемых в конструкции термосмесителя для теплого пола различных приборов. Сегодня производители предлагают простейшие варианты и очень сложные. К простейшим обычно относятся конструкции, в состав которых входит минимальное количество труб с установленными на них термостатическими клапанами для теплого пола или обычными вентилями, перекрывающими тот или другой патрубок. В сложных конструкциях присутствуют не только запорная арматура, но и воздухоотводчики, краны для слива, датчики, которые регулируют и контролируют расход теплоносителя и другие параметры смесительного узла. Обязательно в таком узле присутствует сложная насосная группа для теплого пола, которая самостоятельно контролирует свою работу в соответствии с поставленными задачами перед коллектором.

Сложная коллекторная группа

Все большей популярностью пользуются коллекторы, в состав которых входит хорошо отрегулированная автоматика. Если в простых конструкциях все приходится делать своими руками методом «тыка», то в автоматическом смесительном узле надо просто задать параметры теплоносителя и дать команду к работе. Все остальное автоматика сделает сама. Она не только отрегулирует температурный режим и работу всех приборов и деталей (кстати, насос для теплого пола также работает от автоматики), но и будет следить за безопасностью.

Считается так, что на каждые 120 м² отапливаемой площади необходимо устанавливать один смесительный узел. Не стоит пренебрегать этим советом, возьмите его на вооружение, если своими руками пытаетесь собрать теплый пол. Иногда случается так, что в доме присутствуют несколько коллекторов. Их необходимо точно отрегулировать под каждое помещение, что бывает не всегда просто. Поэтому специалисты рекомендуют не жадничать. Лучше сразу же установить теплый пол с автоматикой, чтобы не было проблем с температурным режимом в разных частях здания.

Но, как это часто бывает, бюджет, выделенный на систему отопления теплый пол, может не вместить в себя покупку дорогого смесительного узла.

Поэтому, к примеру, для маленьких помещений типа ванная, туалет и так далее, можно использовать простейший вариант, изготовленный из пластиковой трубы. Кстати, изготовить его своими руками – не проблема. Дополняют его простой запорной арматурой, даже можно установить небольшой расходомер и термосмесительный клапан для теплого пола, благо стоят они недорого.

Шкаф открытого типа

Место установки

Установка узла смешения для теплого пола обычно производится в специальном металлическом шкафу, который навешивается на стену или утапливается в подготовленную нишу. Они бывают двух вариантов:

  1. Открытого типа – удобен в обслуживании, но снижаются защитные свойства внутреннего наполнения.
  2. Закрытого. Это стандартное приспособление с дверцей.

Очень важный момент – где установить шкаф. Во-первых, советуем оценить расположение трубной разводки. К примеру, у вас контур из нескольких веток. Тогда лучше всего установить шкаф так, чтобы он оказался посередине расстояния между ветками, и как можно ближе к трубам подачи и обратки теплоносителя системы отопления дома. Специалисты считают, что эта точка является идеальной, чтобы гарантировать хорошую работу термосмесителя для теплого пола.

В том случае, если вы являетесь обладателем большого дома, то появляется необходимость организации отдельного смесительного узла, который лучше всего установить в отдельном помещении.

Не забудьте оценить статью:
