Варианты подключения радиаторов отопления: Типы подключения радиаторов отопления | Интернет магазин Рифар Москва

схемы обвязки, монтаж батарей, как правильно подключить, двухтрубная подводка, как подсоединить однотрубное отопление, какое лучше, нижнее или верхнее

Содержание:

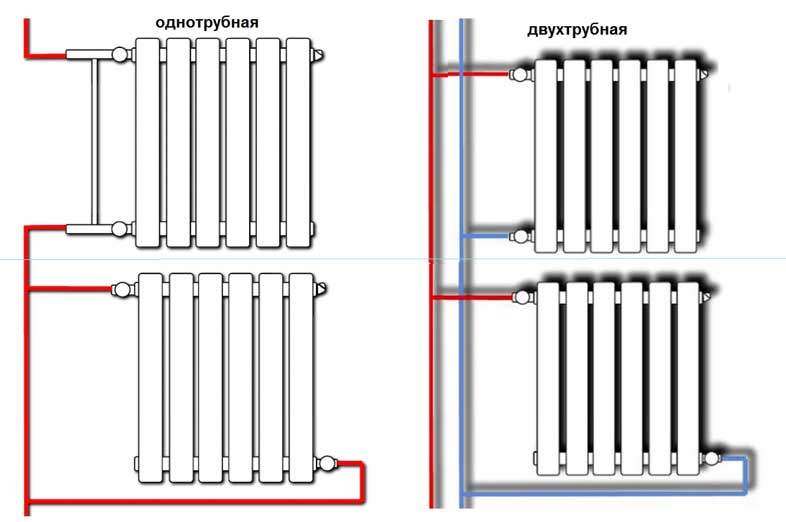

Разновидности систем отопления
Однотрубная система
Двухтрубная система
Расположение радиаторов
Варианты подключения радиаторов отопления
Нижнее подключение батарей
Боковое подключение

Правильная разработка схемы отопления – залог постоянного тепла в доме. Во многом эффективность работы отопительной системы определяется способом подключения радиаторов отопления, независимо от материала изготовления этих элементов.

Разновидности систем отопления

Вид отопительной системы и способ подключения оказывают большое влияние на количество тепла, отдаваемого радиатором. Чтобы сделать правильный выбор, необходимо изучить виды систем отопления, их основные отличия и узнать, как правильно подключить батарею отопления.

Однотрубная система

Самым экономичным вариантом с материальной стороны можно назвать однотрубную систему отопления. Такая разводка пользуется популярностью при монтаже отопительных систем в частном секторе и домах с большим количеством этажей. Согласно схеме однотрубной разводки радиаторы последовательно подключены к магистрали. Следовательно, горячая вода поступает в один радиатор, потом в другой и так далее. Выход последнего теплообменника в такой системе подключен на входе котла, а в многоэтажных домах – на стояке.

Основными недостатками однотрубного подключения радиаторов отопления являются отсутствие возможности регулировать теплоотдачу батарей и большая разница температуры первого и последнего радиатора, являющаяся следствием последовательного подключения теплообменников. Однако в обоих случаях существует способ их частичного устранения. Первая проблема решается с помощью регулятора, установленного на одной из батарей. Это устройство позволяет регулировать подачу тепла во всей системе. Во втором случае недостаток устраняется врезкой циркуляционного насоса.

Двухтрубная система

Конструкция двухтрубной системы предполагает использование двух ниток трубопровода, одна — подающая рабочую среду, другая – обратная. В такой системе радиатор имеет подключение к обеим ниткам. При параллельном подключении во входящее отверстие каждого радиатора поступает вода одинаковой температуры.

Преимуществом двухтрубной системы является возможность установки терморегуляторов на каждой батарее и вручную регулировать количество выделяемого тепла.

Недостатком двухтрубного подключения радиаторов можно назвать большой расход материалов при монтаже. Читайте также: «Двухтрубная система отопления – разновидности, варианты подключения, преимущества».

Расположение радиаторов

Традиционным вариантом расположения радиаторов является место под окном.

Это объясняется следующим:

• Во-первых, исходящий от батарей теплый воздух препятствует прохождению холода от оконного проема.
• Во-вторых, обогрев стекол теплом от радиаторов препятствует образованию конденсата.

Однако для эффективной работы батареи должны занимать под окном более 70 процентов площади. Это следует помнить при подключении батарей отопления и схемы обвязки.

Помимо этого правильной должна быть высота батареи и место расположения элемента отопления под окном. Схема монтажа батарей отопления подразумевает соблюдение следующих условий:

• Расстояние от пола до нижнего уровня радиатора должно составлять 8-12 см. При меньшем расстоянии могут возникнуть сложности с уборкой под батареей, увеличение просвета ведет к понижению температуры воздуха на полу.
• Между подоконником и верхним уровнем радиатора также следует оставить пространство в 10-12 см. Это позволит теплому воздуху беспрепятственно обогнуть подоконник и подняться к оконному стеклу.
• Большое значение имеет расстояние от стены до задней стенки батареи, оно должно составлять не меньше 5 см. В этом случае тепло может подниматься между стеной и батареей, увеличивая скорость обогрева комнаты.

Варианты подключения радиаторов отопления

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Способ подачи теплоносителя оказывает достаточно большое влияние на степень нагрева радиаторов, поэтому важно знать, как правильно подсоединить радиатор отопления. Для этого могут использоваться несколько вариантов. Нужно лишь понять, какое подключение радиаторов отопления лучше именно в вашем случае.

Нижнее подключение батарей

Радиаторы, используемые в отопительных системах, можно разделить на два типа: с нижним и боковым подключением. Следовательно, необходимо выяснить, какое подключение радиаторов отопления лучше. Первый вариант можно назвать достаточно простым, так как у таких батарей имеется только два патрубка, один для подачи теплоносителя, другой – для отвода. К каждому радиатору производитель прикладывает инструкцию, как правильно подсоединить батарею отопления. Там указано, какой патрубок является подающим, а какой обратным. Читайте также: «Как устроен узел нижнего подключения радиатора отопления, правила монтажных работ».

Боковое подключение

Этот вариант подключения считается более сложным, так как подача воды и ее возврат возможны по двум патрубкам. Следовательно, необходимо знать, как правильно подключить алюминиевый радиатор отопления.

В соответствии с этим монтаж выполняется несколькими способами:

• При диагональном подключении горячая вода входит в радиатор через верхний патрубок с боку и, проходя через весь элемент отопления, выходит в нижний патрубок с другого боку. Таким способом радиаторы проходят испытание на заводе, он берется за основу при определении мощности приборов. Поэтому диагональное соединение батареи с трубами отопительной системы можно назвать самым эффективным, другие способы характеризуются меньшей производительностью.
• Одностороннее подключение подразумевает присоединение подающей и обратной трубы с одной стороны. В верхний патрубок теплоноситель входит, а через нижний патрубок выходит. Такой способ идеален для квартир, в которых стояк отопительной системы располагается сбоку от теплообменников. При нижней подводке к радиатору отопления могут возникнуть сложности с монтажом и эксплуатацией. Недостатком такого подключения можно назвать плохое прогревание длинных радиаторов, однако для приборов с количеством секций не больше 10 одностороннее подключение также эффективно, как и предыдущий способ.
• Седельное или нижнее подключение радиатора отопления к двухтрубной системе характеризуется наименьшей эффективностью, тепловые потери в этом случае могут составлять до 14%. Однако такой способ позволяет маскировать трубы системы под полом, следовательно, внешний вид помещения выглядит более эстетично.

Сократить потерю тепла помогают более мощные радиаторы. Не рекомендуется использовать седельное подключение в системах, где рабочая среда перемещается по трубам естественным образом. А вот в системах с принудительной циркуляцией теплоносителя схема подключения радиаторов отопления с нижним соединением неплохо функционирует. Циркуляционный насос, встроенный в систему отопления, заставляет воду двигаться быстрее, что приводит к возникновению вихревых потоков, разогревающих поверхность радиатора.

Способы подключения радиаторов отопления | ГрейПей

Эффективная работа системы отопления во многом зависит от способа подключения радиаторов. Вид подключения чаще всего зависит от типа системы отопления, способа прокладки трубопроводов. Во всех случаях правильный выбор обвязки прибора влияет на качественные показатели работы оборудования. Статья рассматривает все варианты и схемы обвязки, дает анализ эффективности функционирования радиатора в зависимости от выбранной конфигурации подключения.

Содержание

Виды схем систем отопления

На способ подключения значительное влияние имеет вид схемы отопления. Выделяют следующие виды систем отопления:

1. Однотрубная;
2. Двухтрубная;
3. Коллекторно-лучевая;
4. Комбинированная.

В однотрубной схеме приборы отопления подключены последовательно, друг за другом, к подающему трубопроводу. Каждый последующий радиатор имеет меньшую температуру, чем предыдущий.

Этот недостаток частично нивелируется организацией байпаса (перемычки) между входом и выходом теплоносителя из радиатора. Подробнее об однотрубной схеме водяного отопления можно прочитать здесь.



Двухтрубная система имеет два магистральных трубопровода – прямой и обратный. Приборы подключены к ним параллельно, работают без взаимного влияния.

Только при неверном расчете диаметров магистралей и их излишней протяженности может наблюдаться незначительное снижение температуры на концевых радиаторах. Подробное описание конфигураций двухтрубной схемы — в этой статье.

Коллекторно-лучевая система является особой конфигурацией двухтрубной схемы. Здесь радиаторы подключаются отдельными трубопроводами к распределительным коллекторам.

Комбинированная схема сочетает в себе все черты 3 основных типов систем отопления.

Отдельным видом схемы отопления можно назвать систему с естественной циркуляцией теплоносителя. Но в ней, как правило, для подключения радиаторов не используется арматура. Это обусловлено гидравлическими характеристиками системы. Для работы принципа гравитации теплоносителя необходим диаметр трубопроводов не менее 35 – 40 мм, создание минимального сопротивления. Установка запорно-регулирующей арматуры негативно влияет на работы системы в целом.

Запорно-регулирующая арматура для радиаторов

Арматура в обвязке радиаторов применяется для регулирования расхода теплоносителя и отключения прибора. Прибор отключают для промывки, устранения утечек в межсекционные прокладки, замены при выходе из строя.

Для подключения радиаторов применяются следующие типы запорно-регулирующей арматуры:

1. Шаровые краны;
2. Регулирующие вентили;
3. Термостатические регулирующие вентили;
4. Специальные узлы подключения.

Шаровые краны производятся в двух исполнениях – прямые и угловые, выпускаются с наружными и внутренними резьбами, со сгонами типа «американка». Применяются чаще всего краны со сгонами – они удобны для снятия прибора без отключения системы. Это особенно важно для централизованных систем отопления. Регулирование шаровыми кранами имеет низкую точность.

Регулирующие вентили выпускаются в тех же компоновочных конфигурациях, что и шаровые краны. Наличие клапана позволяет осуществить более точную ручную регулировку потока теплоносителя.
Термостатические вентили являются усовершенствованной моделью регулирующей арматуры. Имеется возможность установки терморегулирующих головок на эти изделия, существуют модели с сервоприводами. Вентили этого типа не требуют постоянного ручного регулирования, температура задается по желанию, далее изделие работает в автоматическом режиме.

Привязку радиаторов к трубопроводам следует производить с разборными соединениями – сгонами типа «американка».

Особая разновидность запорно-регулирующей арматуры – узлы подключения радиаторов. Узлы нижнего подключения (с накидными гайками) используют в основном для присоединения стальных секционных и панельных приборов нагрева. Боковые узлы подключения универсальны для всех типов радиаторов – стальных с боковыми отверстиями, алюминиевых, биметаллических, чугунных. Подробнее о запорно-регулирующей арматуре радиаторов можно прочитать тут.

Размещение радиаторов отопления

Радиаторы отопления устанавливаются двумя способами – настенным и напольным. При этом некоторые производители выпускают регулируемые кронштейны, позволяющие регулировать пространственное положение изделия.

Для осуществления качественного конвективного движения потока воздуха требуется соблюдать следующие размеры до ограждающих конструкций:

1. От пола до низа радиатора – от 80 до 120 мм;
2. От верха до подоконника или верха ниши – от 100 до 120 мм;
3. От задней плоскости до стены – не менее 25 – 30 мм.

Радиаторы рекомендуется располагать в местах наибольших тепловых потерь – под окнами, на внутренней поверхности наружных слабоизолированных стен, перед витринами и витражами, рядом с проходами и дверными проемами.

Из дизайнерских соображений приборы отопления часто размещают в нишах для экономии пространства, экранируют. Следует знать, что эти мероприятия снижают КПД изделий на следующую величину:

1. Установка в нише – от 6 до 9 %;
2. Частичное экранирование – от 10 до 15 %;
3. Полное экранирование – до 50 %.

Схемы обвязки радиаторов отопления

Выделяют следующие основные схемы подключения радиаторов:

1. Диагональное;
2. Боковое;
3. Нижнее;
4. Верхнее.

Диагональное подключение считается самым эффективным, при нем радиатор реализует 100 % своего потенциала. Подающий трубопровод подключают в верхнее отверстие прибора, обратный – в противоположный нижний выход.



Прямое диагональное подключение рекомендуется для всех типов отопительных систем. Существует обратное подключение по диагонали – подключение вниз, выход – противоположный верх.

С теплотехнической точки зрения оно является ошибочным ввиду внутренней конфигурации секций. КПД прибора при этом присоединении снижается до 80 %. Такой способ обвязки может быть вызван только какими-то особыми решениями в области дизайна, индивидуальным расположением прибора.

Боковое подключение по эффективности занимает второе место. Реализуется около 96 – 97 % тепловой мощности прибора. При большом количестве секций (более 12) этот показатель может снижаться.





В однотрубной схеме отопления боковое подключение реализуется двумя способами:

1. С монтажом байпаса;
2. Без монтажа байпаса.

Байпас предусмотрен для выравнивания температуры (частичного) на радиаторах одной ветки. Не устраивают байпас в системах с большим объемным расходом высокотемпературного теплоносителя, в коротких ветках с 2 – 3 радиаторами небольшой мощности.

Наиболее распространено боковое подключение в многоквартирных жилых домах с вертикальным прохождением стояков. Обратное боковое подключение снижает мощность радиатора до 76 – 78 %. Это вызвано внутренним устройством секций прибора.

Нижнее подключение является менее эффективным, чем вышеописанные варианты. Оно реализует около 85 – 90 % потенциала обогревательного устройства. Присоединение этого типа используется чаще всего при нижней прокладке трубопроводов отопления.



Верхнее подключение также ограничивает возможности радиатора. При этом виде обвязки некачественно задействуется нижний сегмент радиатора, теплоноситель покидает прибор по кратчайшему пути. При этом ухудшается теплоотдача, КПД снижается до 80 – 85 %.

Узлы подключения радиаторов отопления

Различают следующие виды узлов подключения:

1. Узлы нижнего подключения;
2. Узлы бокового подключения;
3. Блоки для однотрубных и двухтрубных схем – с наличием байпаса, без него, с регулируемым байпасом;
4. Универсальные узлы;
5. Узлы подключения с зондами.

Узлы нижнего подключения используют для присоединения стальных радиаторов. Радиаторы имеют нижние патрубки с резьбой (или внутреннюю резьбу). Узлы оборудуются накидными гайками с резиновой прокладкой или сгонами (при внутренней резьбе радиатора).

Узлы бокового подключения (со вставкой) применяются для всех типов радиаторов. Они реализуют принцип бокового присоединения прибора.

Различают узлы для однотрубных систем – с наличием встроенного нерегулируемого байпаса и с возможностью регулировки. Для двухтрубных схем узлы производятся обычно без байпаса.

Универсальные узлы сочетают в себе все возможности балансировки.

Узлы подключения с зондами (трубками) реализуют более качественное разделение прямого и обратного потоков теплоносителя внутри радиатора. Зонд выполняется чаще всего из обычной стали и оцинковывается. В системах с низким качеством теплоносителя срок его службы значительно снижается из-за слабой коррозионной стойкости.

Эффективность работы узлов подключения вызывает некоторые сомнения из-за гидравлической компоновки потоков – это тема отдельной статьи. Стоимость узлов значительно превышает стоимость обвязки раздельными кранами или вентилями.

Правильное подключение радиаторов – один из ведущих критериев, влияющих на эффективность работы системы отопления в целом. Верный выбор способа обвязки косвенно влияет и на потребление топлива в автономных системах (при наличии качественной регулировки). Немаловажно это и для многоквартирных домов – уж коли берутся немалые деньги за отопление – нужно забрать свое, пусть даже придется открыть форточки.

Рекомендуем прочитать:

(Просмотров 2 394 , 1 сегодня)

Путеводитель по лучшим радиаторам для вашего дома

Стильные и эффективные решения для отопления дома

Водяные радиаторы — стильное и эффективное средство обогрева вашего дома. Если вы меняете радиатор или покупаете новый, необходимо учитывать множество факторов. Это руководство дает представление о лучших радиаторах для продажи. В ней также объясняется, как выбрать идеальный вариант для вашего дома.

В продаже имеется огромное количество водяных радиаторов самых разных конструкций. Каждый из них обеспечивает свои определенные преимущества. Доступны современные и традиционные стили, а также смешанные типы. Таким образом, вы можете быть уверены, что найдете образ, который украсит любую комнату.

Очевидно, что цель состоит в том, чтобы найти стильный радиатор для горячей воды, который украсит ваш дом. Радиатор горячей воды принесет пользу вашему дому как с точки зрения производительности, так и с эстетической точки зрения.

Подходящий водяной радиатор для ваших стен

Тип стены в выбранной вами комнате поможет вам исключить определенные стили из своего мышления. Особенно, если вы ищете современные настенные варианты. Материал, внешний вид и размер вашей стены служат отправной точкой для определения того, какой тип водяного радиатора подойдет.

Кирпичные и каменные стены

Для самого широкого применения кирпичные и каменные стены являются идеальной опорной поверхностью. Эти типы стен позволяют повесить радиатор в любом месте и выбрать радиатор любого размера.

Стены из гипсокартона и каркаса

Стены из гипсокартона, напротив, имеют пустое пространство сзади. Они также потребуют, чтобы вы расположили радиатор в определенном месте, где расположены шпильки (самая прочная часть). Таким образом, вы можете быть вынуждены выбрать радиатор определенного размера. Это значит, что его можно прикрепить к гипсокартону или к стене.

Подходит ли ваша стена для установки радиатора горячей воды?

Также следует учитывать состояние стены, к которой вы собираетесь прикрепить радиатор. Вы не хотите устанавливать радиатор горячей воды, пока не поймете, что ваша стена требует ремонтных работ. Достаточно быстрой проверки. Заполните любые трещины и покрасьте или оклейте стену, чтобы добиться желаемого вида до установки.

Как ваша сантехника повлияет на параметры стены радиатора?

Сантехника — это элемент, который вам обязательно нужно учитывать. Расположение ваших труб может либо расширить, либо ограничить ваши варианты радиаторов горячей воды. Если ваш трубопровод выходит из пола, ваша установка потенциально может оказаться более проблематичной. Особенно, если вы будете добавлять более крупный сменный радиатор горячей воды. Половые доски, возможно, придется поднять, чтобы вы могли изменить положение труб. Если ваш трубопровод проходит вдоль стены, вы, скорее всего, можете выбрать радиатор большего размера. Или тот, который имеет другую форму. Существующие настенные трубопроводы можно просто обрезать или удлинить, чтобы они подходили для ваших настенных радиаторов горячей воды. Тем не менее, трубопровод потенциально останется незащищенным. Поэтому вам нужно решить, нравится ли вам такой вид выбранной вами комнаты.

Различные типы водяных радиаторов

Каждый из нескольких типов водяных радиаторов, выставленных на продажу, обладает своими уникальными преимуществами. Планировка комнаты, окружающие элементы и приспособления помогут сформировать наилучший стиль для выбора. Конечно, для кухни вы, скорее всего, выберете другой радиатор, чем для ванной. Размер комнаты будет еще одним важным фактором при выборе радиатора для горячей воды.

Вертикальный и горизонтальный

Самое первое важное решение, которое вам нужно будет принять, это выбор между вертикальным и горизонтальным радиаторами. Вертикальные водяные радиаторы – идеальный выбор для помещений с ограниченным пространством стен и высокими потолками. Благодаря высокому и тонкому профилю вертикальные выступы вряд ли будут мешать мебели и светильникам. Эстетика вертикальных радиаторов горячей воды в последнее время также значительно улучшилась. Таким образом, ваш вертикальный радиатор может представлять собой великолепно стильный фокус комнаты.

Горизонтальные водяные радиаторы являются более традиционной версией. Охватывая более широкую площадь поверхности, чем вертикальные излучатели, они могут обеспечивать более широкое распространение тепла. Горизонтальные радиаторы часто располагают под окнами, чтобы противостоять холодному воздуху, поступающему в комнату. Они также помогают сохранить более значительное пространство на стене свободным. Однако размещение горизонтальных балок в другом месте может повлиять на размещение мебели. Например, вы бы не хотели, чтобы ваш радиатор располагался за диваном. Это может привести к блокировке распределения тепла.

Размер и планировка вашей комнаты, вероятно, в конечном итоге определят, какой радиатор вы выберете: вертикальный или горизонтальный.

Современный и традиционный

Довольны ли вы существующим домашним декором? Планируете модернизацию в ближайшее время? Может покраска? Новый ламинат?

Все эти факторы следует учитывать, прежде чем выбрать современный или традиционный радиатор, такой как чугунный радиатор. Рынок в настоящее время насыщен современными вариантами. Ярко окрашенные радары особенно пользовались быстрым ростом популярности в последние месяцы. Но они, вероятно, не будут хорошо смотреться в сочетании с тусклыми узорами на стенах и устаревшим ковром. Опять же, окружающая местность во многом будет определять ваш выбор.

Бюджет тоже связанный фактор; Вы бы предпочли разделить расходы и обновить декор и радиатор? Или вместо этого выберите радиатор, который хорошо сочетается с внешним видом вашей текущей комнаты? В конечном итоге в этом разделе может быть больше вопросов, чем ответов. Но эти решения будут сводиться к вашим личным предпочтениям в целом.

Дизайнерские радиаторы на горячую воду

Вертикальные и горизонтальные. Современные и традиционные. Дизайнерские радиаторы горячей воды в настоящее время пользуются большим спросом. Дизайнерские радиаторы доступны во впечатляющем выборе отделки. Как таковые, они позволяют вам заявить о своем стиле в виде высокоэффективного решения для обогрева дома. Этот тип конструкции радиатора горячей воды может выступать в качестве центрального элемента в любой комнате. Он наверняка выдержит испытание временем как по производительности, так и по внешнему виду. Для ультрасовременного вида хромированные дизайнерские радиаторы — беспроигрышный вариант для улучшения любого интерьера.

Некоторые из лучших дизайнов радиаторов горячей воды

Коллекция радиаторов горячей воды Hudson Reed разделена на несколько категорий. Этот краткий список дает краткий обзор некоторых из лучших вариантов каждого из них. Посмотрите, что вам по душе из доступных типов, и какой вид отделки предпочтительнее на ваш вкус.

Традиционные и чугунные радиаторы

Традиционный вертикальный чугунный радиатор Regent подойдет для интерьеров в современном и классическом стиле. Качественная глянцевая черная отделка украсит любой интерьер. Благодаря тонкому дизайну и мощной теплоотдаче он идеально подходит для посадочных площадок или коридоров с высокими стенами. Ознакомьтесь с нашим полным ассортиментом чугунных радиаторов.

Антрацитовые дизайнерские радиаторы

Аккуратный и компактный дизайн нашего горизонтального двухпанельного радиатора Revive делает его подходящим для установки в любом месте. Умные закругленные трубки обеспечивают современный вид. И, несмотря на свой небольшой профиль, этот радиатор по-прежнему предлагает впечатляющую тепловую мощность. Он изготовлен из стали, что обеспечивает долгий срок службы. Посмотрите наш полный ассортимент антрацитовых дизайнерских радиаторов.

Дизайнерские радиаторы белого цвета

Ванная, кухня или гостиная станут украшением вертикальных двойных плоскопанельных радиаторов Sloane. Тонкие плоские панели создают современный профиль. А яркая белая отделка хорошо сочетается с любым декором. Посмотрите наш полный ассортимент дизайнерских радиаторов белого цвета.

Серебряные и хромированные дизайнерские радиаторы

Полотенцесушитель Vertice — еще один компактный вариант, который можно установить в любой комнате дома. В этом радиаторе идеально сочетаются современные и традиционные элементы дизайна. Он предлагает превосходную функциональность в дополнение к прекрасной эстетике. Напольный профиль открывает множество вариантов установки. Особенно хорошо он смотрится в сочетании с ламинатом. Ознакомьтесь с нашим полным ассортиментом полотенцесушителей.

Глянцевые черные радиаторы

Черный горизонтальный дизайнерский радиатор Revive с двойной панелью действительно выделяется. Обладая особенно длинным дизайном, он включает в себя впечатляющие 28 вертикальных колонн. Радиатор — отличный выбор для помещений с более широкими стенами. Он подойдет как для современного, так и для традиционного интерьера. Глянцевая черная отделка создает элегантный контраст с белым окружением. Посмотрите наш полный ассортимент черных дизайнерских радиаторов.

Радиаторы с центральным подключением

Наша коллекция радиаторов с центральным подключением также изобилует потрясающими современными дизайнами, которые украсят любое помещение. Дизайнерский радиатор Vivara белого цвета с вертикальной плоской панелью — это только один из вариантов. Это добавит атмосферу ар-деко выбранной вами области. Гладкая плоская панель и входящие в комплект центральные соединительные клапаны помогают максимально увеличить пространство. Кроме того, высококачественная стальная конструкция гарантирует, что производительность радара соответствует его внешнему виду. Радиатор поставляется в различных размерах. Он также доступен в привлекательной антрацитовой отделке, которая может лучше подойти к вашему интерьеру.

Клапаны радиатора горячей воды — лучший вариант для вашего Rad

После того, как вы выбрали правильный радиатор горячей воды, вам нужно выбрать правильные клапаны. Это нужно для того, чтобы завершить его внешний вид и убедиться, что он работает на полную мощность. Клапаны радиатора горячей воды на самом деле требуют тщательного изучения перед покупкой.

Для всех водопроводных радиаторов горячей воды потребуются клапаны. Они используются для регулирования теплоотдачи. Некоторые радиаторы поставляются в комплекте с клапанами. Однако в некоторых случаях вам, возможно, придется приобрести их отдельно. Как и в случае с радиаторами горячей воды, на рынке существует множество клапанов. Таким образом, вы можете быть уверены, что найдете идеальный вариант, который подойдет именно вам.

Термостатические клапаны

Термостатические клапаны чрезвычайно практичны. Они измеряют температуру вашего помещения и соответственно распределяют тепло. Их производительность может быть настроена в соответствии с потребностями пользователя, что поможет вам сэкономить на затратах на электроэнергию в долгосрочной перспективе.

Клапаны с ручным управлением

Клапаны с ручным управлением, напротив, не имеют термостатического управления. Они используются просто для включения или выключения радиатора, но требуют регулярного внимания. Забывать выключать ручные клапаны, когда они не используются, — это грех! Это может привести к нежелательному чудовищному счету за электроэнергию!

Угловые и прямые клапаны

После того, как вы выбрали термостатические и ручные клапаны, вам необходимо выбрать угловую или прямую конструкцию. Разница между ними в точности соответствует их прозвищу. Угловые вентили радиатора подключаются к трубопроводу под углом, чаще всего под углом 90 градусов. Этот тип идеально подходит для мест, где трубопровод выходит из стены или половиц. Обязательно требуется угол, чтобы добраться до впускного патрубка радиатора.

Прямые радиаторные вентили без закруглений и изгибов. Они просто подключают систему центрального отопления к радиатору горячей воды прямо от пола. Они лучше всего подходят для помещений, где трубопровод проходит вдоль стены и прямо к радиатору.

Как термостатические, так и ручные клапаны доступны в угловом и прямом исполнении. Таким образом, вам не составит труда найти вариант, соответствующий вашим конкретным потребностям.

Клапаны Н-образного сечения

Для радиаторов со средним подключением клапаны Н-образного сечения являются лучшим выбором. Это касается как внешнего вида, так и функциональности. Их Н-образный профиль гарантирует, что они сохранят пространство. Они также прекрасно дополняют внешний вид любого центрального соединения.

Как установить радиатор горячей воды

После покупки радиатора горячей воды вашей мечты и сопутствующих клапанов можно приступать к процессу установки. Перед покупкой вы должны были определить, где вы хотите разместить радиатор. Вы также должны были определиться с типом стены, если таковая имеется, к которой она будет прикреплена. Для начала вам понадобится рулон тефлоновой ленты и ключ или гаечный ключ.

1. Оберните тефлоновую ленту вертикально вокруг радиатора. Это помогает ему оставаться в безопасности, когда вы устанавливаете его в правильное положение.
2. Либо поднимите радиатор горячей воды на стену, либо, в случае напольных радиаторов, установите его на соответствующем пространстве пола.
3. Прикрепите клапаны. Убедитесь, что они точно расположены, чтобы обеспечить легкое соединение с вашими трубами.
4. Затяните клапаны с помощью вентильного ключа или гаечного ключа, но будьте осторожны, чтобы не перетянуть!
5. Откройте выпускной клапан и клапан подачи в верхней и нижней части радиатора. Следите за выпускным клапаном, пока из него не начнет вытекать вода — не волнуйтесь, это хороший знак! Это означает, что ваш радиатор теперь заполнен водой.
6. Откройте обратный клапан (также известный как запорный клапан). Он расположен у подножия вашего радиатора горячей воды. Открывается поворотом ручки против часовой стрелки. Это позволяет воде циркулировать и равномерно распределяться по радиатору.
7. Чтобы завершить установку, просто проверьте наличие утечек и включите новый радиатор, чтобы проверить его! Вы должны быть все сделано. Но если вы хотите получить наглядное представление о том, как именно установить водяной радиатор, посмотрите видео ниже…

Рады, что помогли! Наслаждайтесь своим новым радиатором горячей воды и обязательно ознакомьтесь с блогом Hudson Reed USA, чтобы получить дополнительную помощь и советы по дому. Наше конкретное руководство о том, где разместить радиатор, может представлять особый интерес.

Полное руководство по радиаторным клапанам

Полное руководство по радиаторным клапанам | Великобритания Радиаторы

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

Переключить навигацию

Поиск

Логин

Сравнение товаров

Консультационный центр

Добро пожаловать в наш Консультационный центр, где вы найдете вдохновение, практические советы и практические руководства по лучшим и наиболее экономичным способам обогрева вашего дома.

Полное руководство по радиаторным клапанам

Радиаторные клапаны являются важным элементом любой системы отопления, поскольку они играют очень важную роль в регулировании тепла, выделяемого вашим радиатором. Вы можете подумать, что клапаны — это просто стандартные элементы, которые устанавливаются на конце вашего радиатора, но они также могут придать вашему радиатору стильный и забавный вид.

В этом руководстве вы найдете все, что вам нужно знать о радиаторных клапанах, в том числе о различных типах клапанов, принципах их работы и возможностях вашего стиля при выборе правильного клапана.

Когда дело доходит до выбора правильных клапанов радиатора для вашего радара, принцип «один размер подходит всем» просто не подойдет. Хотя многие результаты поиска Google по этой теме содержат что-то вроде «В большинстве домов есть угловые радиаторные клапаны» или «угловые радиаторные клапаны», реальность такова, что каждый дом и система отопления уникальны. И мы здесь, в UK Radiators, ценим этот факт.

Клапаны, которые вам понадобятся, будут различаться в зависимости от характеристик вашего радиатора и дома, поскольку они касаются расположения труб по отношению к соединениям клапанов. Звучит запутанно, верно?

Но не волнуйтесь, именно поэтому мы здесь, чтобы помочь. Наше руководство по радиаторным клапанам не только сообщит вам, какие фитинги радиатора вам нужны, но и дополнено диаграммами, которые помогут вам определить, подходят ли эти клапаны для вашей установки.

Сначала поговорим о вашем доме. Есть два основных фактора, которые определяют, какой клапан вам нужен: система трубопроводов в вашем доме и точки подключения на радиаторе.

Что такое система трубопроводов?

Система трубопроводов — это то, как трубы проходят по всему дому. Они могут быть спрятаны в стене, под половицами, или они могут быть полностью внешними, проходить вдоль стен вашего дома и быть на виду.

Почему существует так много различных конструкций труб?

Ну, лично мы обвиняем людей 1800-х годов в том, что они не предвидели, что мы, почти 200 лет спустя, будем строить дома с трубами, зарытыми в стену. Я имею в виду, да ладно, было бы так трудно представить?

Но вернемся к главному: наши дома являются центром нашей жизни, и их дизайн развивался на протяжении веков, а это означает, что архитектура и функциональность каждого дома в Великобритании различаются в зависимости от того, когда он был построен. Это означает, что когда дело доходит до ваших товаров для дома, таких как фитинги для радиаторов или трубопроводы, универсальный подход просто не подойдет.

Мы это понимаем, поэтому наши радиаторные клапаны подходят для всех типов и стилей домов, независимо от ваших потребностей и спецификаций.

Какие бывают соединения радиатора?

Обычно имеются боковые или нижние соединения, в зависимости от того, как ваш радиатор спроектирован для подключения к трубопроводу.

Так как же подобрать радиатор к системе трубопроводов?

Простой ответ: «Мы здесь именно для этого!»

Мы здесь, чтобы помочь вам выбрать нужный клапан для вашего радиатора и системы отопления, так что без лишних слов давайте разберемся с этой ситуацией с клапаном и отсортировано.

Типы радиаторных клапанов

Функционально существует три основных типа радиаторных клапанов с точки зрения принципа их работы: интеллектуальные, термостатические и ручные. Но не позволяйте названиям обмануть вас, все они имеют важное и определенное назначение в вашем доме, и вам нужно знать обо всех трех.

Что касается формы, у нас есть три основных формата: угловой, прямой и угловой. Это варианты, которые позволяют подключить ваш радиатор к вашей системе трубопроводов.

Но прежде чем мы перейдем к этому, давайте поговорим о самом важном, запорном клапане.

Запорные клапаны

Этот маленький, невзрачный на вид клапан, вероятно, является самым важным элементом вашей системы отопления, и он нужен каждому радиатору . Без этого маленького клапана (который вы можете видеть справа на изображении ниже, любезно предоставленном Дином, одним из наших клиентов), радиаторы в вашей спальне или в любой комнате, наиболее удаленной от котла, никогда не нагреются.

Так как же выбрать то, что вам нужно?

Не волнуйтесь, мы знаем, что вам это нужно. Мы предвидели это, поэтому каждый комплект клапана, который вы покупаете у нас, также включает запорный клапан.

Если вы покупаете радиаторные клапаны у нас, вам не о чем беспокоиться, вы можете увидеть, как использовать этот важный аспект этого клапана в нашем блоге о балансировке радиаторов.

Но давайте перейдем к важному моменту: система труб и подключение к радиатору.

Принцип работы радиаторных клапанов

Возможно, вам говорили, что установка термостатических радиаторных клапанов в ваших комнатах — лучший способ, поскольку вы можете сэкономить на счетах за отопление. Хотя это правда, в вашем доме всегда есть хотя бы одна комната, в которой нужен ручной клапан, поэтому давайте начнем с того, как работают ваши радиаторные клапаны, прежде чем мы перейдем к форме и трубным соединениям.

Как работают ручные радиаторные клапаны?

Зачем делать это вручную, если можно технически, спросите вы?

Простой; потому что две технологии, пытающиеся делать одно и то же, могут конфликтовать друг с другом.





В данном случае это означает, что если у вас есть комната, в которой есть регулятор главного термостата котла (обычно это маленькая коробка на стене или кожухе, которую вы поворачиваете вверх и вниз) и клапан радиатора в той же комнате, использование термостатического клапана радиатора в этом сценарии приводит к столкновению и конфликту двух технологических элементов.

Таким образом, ручные радиаторные клапаны очень полезны в своих необходимых сценариях, которые мы перечислили ниже для их общего использования и соображений.

Используйте ручные радиаторные вентили:

• Когда радиатор находится в том же помещении, что и термостат управления котлом
• В помещениях, где вы не хотите, чтобы отопление отключалось раньше времени, так как вы снимаете дополнительную термозащиту при использовании этой комнаты (например, в ванной, иначе вы можете получить холодное дно!)

Термостатические радиаторные клапаны

Термостатические радиаторные клапаны, также известные как TRV, обладают большей функциональностью, чем ручные клапаны.





Итак, в чем преимущество термостатических радиаторных клапанов перед ручными? Ну и комфорт, матушка-природа и конечно же — размер кошелька!

Мы рекомендуем, чтобы в помещении, где не требуется ручной вентиль, был установлен термостатический радиаторный вентиль.

Так как же работают термостатические радиаторные вентили?

Термостатические радиаторные клапаны имеют небольшие хитроумные механизмы, иногда использующие жидкость или парафин, которые перекрывают подачу горячей воды к определенному отдельному радиатору, когда комнатная температура достигает желаемого уровня.

Установка термостатических радиаторных клапанов аналогична установке регулятора термостата котла в каждой комнате, и, хотя они не взаимодействуют напрямую с котлом, они быстрее нагревают ваши радиаторы, раньше перекрывая подачу воды к радиатору. Это означает, что ваш котел отключится быстрее, что сэкономит ваши деньги и уменьшит углеродный след 9.0205 и , достигающие желаемого уровня комфорта — все за один раз.

Кроме того, хорошие термостатические радиаторные вентили будут иметь режим защиты от замерзания, который автоматически немного приоткрывает вентиль даже в полностью закрытом состоянии, если температура в помещении падает ниже определенного уровня. Это предотвратит повреждение вашей системы отопления, радиатора и труб за счет предотвращения замерзания воды в радиаторе и трубах.

Они также являются распространенным недорогим предложением для улучшения оценок EPC (сертификатов энергоэффективности для домов).

Все наши термостатические радиаторные клапаны оснащены запорным клапаном и режимом предотвращения замерзания.

Умные радиаторные клапаны

Если вы думали, что термостатические клапаны — это лучшее, что вы можете получить, когда речь идет о технологии отопления, подумайте еще раз. Умные радиаторные клапаны — это новейшие разработки в области домашних систем отопления, которые дают вам полный и гибкий контроль над вашим отоплением. Забудьте о простом нагреве ваших радиаторов до температуры, на которую вы их установили, эти фитинги радиаторов знают, когда вы хотите, чтобы они включались и выключались!





Эта технология не для всех, но определенно заслуживает внимания. После тщательного рассмотрения мы остановились на Radbot по нашей рекомендации.

То, что вам нужно

Важно отметить, что это дополнение к термостатическим вентилям радиатора, поэтому вам необходимо приобрести TRV у нас, а затем получить этот изящный маленький клапан, который поставляется с 7 адаптерами для обеспечения он подойдет к любому из наших термостатических радиаторных клапанов.

Почему мы рекомендуем Radbot

Когда вы заменяете головки термостатических радиаторных клапанов на Radbot, он может не только контролировать температуру в помещении, но и узнавать необходимую температуру. Используя датчики движения для обнаружения людей в комнате, он узнает время дня, когда вам нужно, чтобы в комнате было тепло, и, следовательно, включает и выключает клапан в зависимости от того, что он узнал о вас. Тем не менее, температура, которую вы хотите иметь в комнате, по-прежнему устанавливается вами.

Там есть серьезный потенциал энергосбережения — настолько хороший на самом деле — Radbot получил награду National Energy Efficiency Awards 2019 «Продукт года» и одобрен организацией Energy Saving Trust. Он может похвастаться впечатляющим потенциалом сокращения ваших счетов за отопление до 30%!

Кроме того, это устройство оснащено 30-минутной кнопкой повышения температуры, которая позволит вам нагреть комнату, если вам это нужно. В конце концов, клапан не должен диктовать, когда вы можете и не можете использовать комнату!

Что нам больше всего нравится в Radbot, так это то, что он не требует настройки, и мы считаем, что это самый простой в использовании и установке смарт-клапан на рынке.

Самое лучшее в Radbot — это его универсальность: вы можете использовать этот интеллектуальный клапан независимо от вашей системы трубопроводов и типа подключения к радиатору, при условии, что он используется на термостатическом радиаторном клапане. Но независимо от того, какой клапан вы выберете, будь то ручной, термостатический или умный, прежде чем вы примете окончательное решение, нам нужно поговорить о форме ваших радиаторных клапанов.

Форма клапанов вашего радиатора имеет значение

Теперь вы знаете, как может функционировать каждый из наших клапанов радиатора, пришло время подключить наш радиатор к нашим трубам. Для этого нам нужна правильная форма клапана, поэтому давайте посмотрим, как лучше всего использовать разные формы радиаторных клапанов.

Угловые радиаторные вентили

Угловые вентили чаще используются там, где труба выходит из половицы, а патрубок радиатора находится сбоку.





Также используются, когда труба выходит из стены и загибается вверх, а патрубок радиатора находится сбоку.

Тем не менее, иногда вы можете использовать один из них, где трубы выходят из стены, а подключение к радиатору находится снизу, но сам клапан будет выступать перед радиатором, поэтому в этом случае мы рекомендуем угловой вентили радиатора.

Все наши угловые радиаторные клапаны поставляются с запорными клапанами соответствующей формы в различных стилях, поэтому вы можете сохранить эстетический вид вашей комнаты, вплоть до фитингов радиатора!

Угловые вентили для радиаторов

Угловые вентили для радиаторов — это те вентили, где трубы выходят из стены, поскольку они идеально подходят к радиатору.





Прямые радиаторные вентили

Прямые радиаторные вентили идеально подходят для старых домов, построенных до того, как появились современные стили домостроения. Это простое, но настоящее спасение, позволяющее перенести старые дома в современную эпоху, и его нельзя недооценивать.

Прямые радиаторные вентили используются в следующих случаях:

• Где трубы проходят от пола до радиатора, а подключение к радиатору находится снизу.



• Где ваши трубы проходят вдоль плинтуса и соединяются сбоку.

• Там, где ваши трубы спускаются с потолка и изгибаются, чтобы встретиться с радиатором сбоку.

• Там, где трубы выходят из стены и загибаются к радиатору сбоку.

• Там, где трубы выходят из стены и изгибаются, чтобы встретиться с радиатором внизу.

Проще говоря, это то место, где вам нужен прямой соединитель от труб к радиатору.

Они по-прежнему не работают, что еще мне нужно знать?

Ну, как мы сказали в начале, существует огромное разнообразие домов и систем трубопроводов, все с трубами, изгибающимися в разных направлениях, поэтому давайте рассмотрим, как мы знаем, что вышеуказанные фитинги снабдят вас всем необходимым принять решение, которое подходит для вашего дома.

Во-первых, коннекторы радиатора расположены сбоку или снизу?

Теперь давайте представим, что клапан подключен к радиатору, в этом примере допустим угловой клапан.

Цель состоит в том, чтобы клапан находился как можно на одном уровне с радиатором, поэтому в идеале мы не хотим, чтобы он выступал перед радиатором.





Таким образом, ключ здесь состоит в том, чтобы представить радиатор на месте с прикрепленным клапаном, а затем подумать о том, как этот клапан будет работать с вашими трубами, учитывая направление, в котором они проходят сверху вниз.
