Диаметр винтовой лестницы — какие бывают и как выбрать?
При расчете размеров винтовой лестницы первым делом нужно измерить габариты проема в перекрытии (это необходимо для того, чтобы определить длину проступи) и расстояние между соседними этажами (для получения информации о нужном количестве ступеней).
Кроме того, важно заранее продумать угол закручивания конструкции. При прохождении полного круга по лестнице, наверху движение заканчивается в том же месте по горизонтали, где оно начиналось внизу. Если конструкция будет находиться в центре помещения, вход и выход можно сделать в любом месте.
Но если она будет располагаться возле стены или в углу, то нужно обязательно обратить внимание на направление вращения и определить точки входа и выхода. В некоторых случаях придется отказаться от вращения конструкции на 360° и за основу придется взять другой угол.
В домах с мансардой важно учитывать высоту до перекрытия, для того, чтобы конструкции мансарды не создавали проблем при перемещении по лестнице и выходе с нее.
Перед началом строительства конструкции нужно составить проект, где будет указана длина проступи и общее количество ступеней.
Допустим, нужно изготовить винтовую лестницу с поворотом на 360°, диаметром 2 метра и высотой 3 метра.
Расчеты в этом случае выполняются по следующей схеме: для нахождения длины окружности по линии движения применяется формула L = 2πr (r = 2R/3), потому что средняя линия движения по лестнице располагается на расстоянии 2/3 от радиуса лестницы.
В итоге получается, что длина окружности составит L = 4πR/3, то есть, 4×3,14×1000/3, что дает в результате расчетов 4187 мм или 4,19 метров.
При помощи таких вычислений можно получить развертку конструкции, соответствующую обычной одномаршевой лестнице.
Заданная высота от пола до потолка верхнего этажа — 3 метра. Получается, что наиболее оптимально принять высоту ступенек 150 или 200 мм, в этом случае количество подъемов будет 15–20.
Для 15 подъемов понадобится 14 ступенек. Последняя одновременно является лестничной площадкой. Следует заметить, что расчет нужного количества ступенек производится обычным методом подбора.
Нужно просто поделить высоту этажа на некоторое примерное количество подъемов и посмотреть, какие в итоге получатся размеры ступенек и соответствуют ли они нормативу, то есть ширине обычного шага человека. Требования по безопасности можно найти в интернете и использовать при проектировании.
Все ступени винтовой лестницы забежные и оставляются открытыми, то есть без подступенков, поэтому рассчитывать размеры последних не потребуется.
Незначительное увеличение проступей никак не скажется на конструкции и нижняя ступенька всего лишь чуть глубже зайдет под верхнюю.
Ступени обычно нанизываются на стальную трубу с диаметром 5 сантиметров. Для повышения жесткости стойки и фиксации ступеней на нужной высоте между ними вставляются металлические гильзы и шайбы.
На основании проведенных расчетов определяется общий диаметр конструкции.
Ознакомиться с более подробной информацией вы можете, перейдя по ссылке ниже.
Купить винтовую лестницу можно на нашем сайте.
Ступени винтовой лестницы: ширина и высота
Сооружение винтовой лестницы своими руками — процесс весьма сложный и трудоемкий. Трудности обычно начинаются уже с самого начального этапа — составления чертежей будущей конструкции. Одной из самых сложных задач является расчет ступеней винтовой лестницы. Изначально нужно определиться с самой конструкцией — будете ли вы использовать в качестве опоры центральный несущий столб или нет.
Можно применить вариант колодезного типа или с использованием так называемой «спиральной тетивы». Однако, такие варианты слишком трудоемки и сложны в проектировании, и если вы не являетесь профессионалом высокого класса, то за такие проекты лучше не браться. Самый простой вариант — изготовление винтовой лестницы с опорой на центральный столб.
Оптимальный размер ступени винтовой лестницы определяется опытным путем и зависит от нескольких факторов.
Расчет формы ступеней
Особенностью винтовых конструкций является специфическая, клинообразная форма ступеней, в виде лепестков. При монтаже они должны располагаться чуть внахлест друг над другом. Форма консоли зависит от ее длины и их общего количества в одном витке лестницы. При рекомендуемой высоте одного витка в два метра и высоты ступеней в 20 см получаем, что их количество составляет десять штук на один виток. Следовательно, разделяя окружность полного витка в 360 градусов на 10 ступеней получаем 36 градусов.
С учетом нахлеста друг на друга эта цифра составит примерно 40 градусов. Следовательно, края таких лепестков должны расходится под углом в 40 градусов, образуя форму клина. Для монтажа можно также использовать и уже готовые ступени, которые можно приобрести в строительных магазинах. На фото показаны эскизы ступеней винтовой лестницы из керамогранита 1300х450.
Расчет ширины ступени
Для большего удобства при хождении ширина консоли в центральной ее части должна быть такой, чтобы стопа вставала на нее полностью, не свешиваясь. Поэтому рекомендуемая ширина ступеней винтовой лестницы в центральной части от 25 до 35 см. Если подобная ширина не укладывается в количество ступеней в одном обороте, можно увеличить количество консолей либо изменить высоту оборота.
Расчет длины
Общепринятая ширина консоли составляет около одного метра. Консоли длиной менее 80 см будут крайне неудобными для подъема, с учетом того, что человеку поднимаясь или спускаясь по достаточно крутой лестнице нужно будет держаться за перила. Метровые же консоли наиболее предпочтительны, так как общая ширина лестницы в этом случае получается всего два метра, что вполне компактно для небольших помещений.
С другой стороны, метровая ширина вполне достаточна для того, чтобы человек любой комплекции смог спуститься или подняться по лестнице, не испытывая дискомфорта.
Консоли длиной в один метр могут изготавливаться из единой доски толщиной в 50 мм, без устройства дополнительных усилений, которые будут необходимы при большей длине. Усиление на длинных ступенях делается воизбежание неприятных ощущений, вызываемых их прогибом под весом человека.
Также делать длину консоли больше одного метра не рекомендуется и потому, что при этом значительно увеличивается общая ширина. В таком случае теряется главное достоинство винтовой конструкции — ее компактность, и сооружение обычной маршевой лестницы выглядит более целесообразно вследствие ее большей безопасности, простоты конструкции и функциональности.
Расчет высоты
Стандартная высота ступени для обычных, маршевых, лестниц составляет 16-18 см. Такая высота наиболее удобна при спуске и подъеме. Для винтовой же, вследствие особенности ее конструкции, эта высота составляет 18 — 20 см. Более пологая конструкция, где высота ступени винтовой лестницы будет составлять 16 см означает понижение общей высоты одного витка до 1,6 метра, что, конечно же, абсолютно неудобно для взрослого человека.
Конструкция с косоурами
В некоторых случаях применяется конструкция с косоурами. Поскольку на местах стыковки прямых пролетов площадки не предусмотрены, вместо них применяются так называемые «забежные ступени». Это особый вид ступеней неправильной формы, ширина которых изменяется от одного края к другому. На фото представлены забежные ступени в конструкции винтовых лестниц, смонтированных с опорами на косоуры.
Итог
Если кратко подвести итоги всех вычислений стандартная, а значит наиболее удобная и функциональная консоль должна выглядеть так:
- Ширина — в наиболее узкой части 10 — 15 см, в центральной — 25 — 30 см, в наиболее широкой — 40 — 45 см.
- Высота — 18 — 20 см.
- Длина — не менее 80 см, но не более 1 м.
- Форма ступени должна быть клинообразной, с краями, расходящимися под углом примерно в 40 градусов.
В общем, имея достаточные познания в геометрии и черчении, вполне возможно самому составить чертежи конструкции.
А при наличии умения в обращении со строительными инструментами, можно своими руками воплотить эти проекты в жизнь.
Размеры и размеры винтовой лестницы
При выборе размеров винтовой лестницы необходимо знать размер самой винтовой лестницы. Однако, с другой стороны, не менее важно знать размеры вашего пространства, чтобы знать, подойдет ли винтовая лестница нужного вам размера. Не только подходит, но и подходит таким образом, чтобы наилучшим образом использовать ваше пространство, ничего не тратить впустую и не ограничивать желаемые функциональные возможности.
Высота лестницы
Высота от пола до пола
Из стандартных размеров лестницы наиболее важным измерением при планировании конструкции винтовой лестницы будет высота от пола до пола. Расстояние между двумя этажами, которые вы хотите соединить, установлено. Наиболее распространенные ошибки, которые люди совершают при определении размера своей лестницы с точки зрения высоты, заключается в том, что они измеряют высоту от пола до потолка, а не высоту от пола до пола, что им действительно нужно.
Вращение лестницы
Ваша полная спираль
Когда вы думаете о винтовой лестнице, вы можете представить себе круглую лестницу с красивой спиралью на 360 градусов, которая имеет причудливую извилистую форму.
Каждая спиральная лестница Солтера уникальна вплоть до ее вращения. В качестве индивидуального магазина мы можем построить вашу лестницу в соответствии с вашими требованиями, поэтому стандартные размеры лестницы не обязательно должны быть такими стандартными. Спецификация, которая определяет вращение вашей винтовой лестницы, — это высота от пола до этажа. Пожалуйста, обратитесь к таблице выше для справки о том, как рассчитать поворот вашей лестницы. Большинство, но не все наши лестницы используют 30-градусные ступени. Другими словами, каждая ступенька представляет собой поворот на 30 градусов. Используя приведенную ниже таблицу, вы заметите, что 9ступени дают вам 270 градусов вращения (9 ступеней x 30 градусов = 270 градусов вращения). Полный поворот на 360 градусов означает, что вы выйдете из него под тем же углом, под которым вошли на лестницу.
| Вращение | |
|---|---|
| Ступени 30° | Поворот лестницы |
| 9 ступеней | 270° |
| 10 ступеней | 300° |
| 11 ступеней | 330° |
| 12 ступеней | 360° |
| 13 ступеней | 390° |
| 14 ступеней | 420° |
| 15 ступеней | 450° |
Ширина лестницы
Диаметр винтовой лестницы
Независимо от того, куда ведет ваша лестница, вам необходимо помнить о ее диаметре.
Самое простое определение вашего диаметра — это ширина вашей лестницы, поскольку винтовые лестницы — это круглые лестницы. Стены могут ограничивать диаметр вашей лестницы. Наши дизайнеры помогут вам определить оптимальный размер лестницы для вашего помещения. Наименьший диаметр, который мы предлагаем, составляет 3 фута 6 дюймов (42″ X 42″). Стандартные диаметры увеличиваются с шагом в шесть дюймов, с 42 ″ x 42 ″ до 48 ″ x 48 ″, до 54 ″ x 54 ″ и так далее. Вы также можете думать о диаметре как о площади основания лестницы или, другими словами, о пространстве, которое занимает ваша лестница. Лестница диаметром пять футов имеет площадь основания 60″ x 60″. Чтобы определить, сколько места займет лестница диаметром 5 дюймов, вы можете просто использовать клейкую ленту, чтобы отметить пространство на полу. Диаметр не является обязательным измерением, когда вы звоните своему дизайнеру, но он может помочь вам определить правильный размер для вашего пространства. Поскольку винтовая лестница — это чисто вертикальная конструкция, ее можно представить как цилиндр или трубу, поднимающуюся и опускающуюся.
| Диаметр и площадь винтовой лестницы | |
|---|---|
| Диаметр лестницы | След |
| 3′-6″ | 42″ x 42″ |
| 4′-0″ | 48″ x 48″ |
| 4′-6″ | 54″ x 54 |
| 5′-0″ | 60″ x 60″ |
| 5 футов-6 дюймов | 66″x 66″ |
| 6′-0″ | 72″ x 72″ |
Свободное пространство для прогулок
Размеры для вашего комфорта
Поскольку винтовые лестницы часто используются для экономии места, многие люди обеспокоены тем, что лестница будет слишком узкой для обычного использования. Мы называем фактическое место для ходьбы на вашей ступени чистой пешеходной дорожкой, которая помогает вам соблюдать правила ступеней лестницы.
Ваш пешеходный путь — это пространство, по которому вам придется подниматься и спускаться по лестнице. Это важное измерение, так как вы хотите, чтобы вам было удобно подниматься и спускаться по лестнице. В некоторых местах требуется лестница диаметром 3–6 дюймов. Поскольку это измерение дает вам только 17-дюймовую свободную пешеходную дорожку, они обычно используются в качестве второстепенных средств доступа. Хотя это совершенно безопасный диаметр и размер пространства для ходьбы, если у вас есть больше места, вы можете посмотреть на больший диаметр. Вы получаете 3 дюйма пространства для ходьбы на каждые 6 дюймов диаметра. Наша лестница диаметром 5 футов соответствует нормам и обеспечивает свободное пространство для ходьбы 26 дюймов. Это, вероятно, самое близкое к традиционной пешеходной дорожке.
Отверстие в полу
Размеры отверстия для винтовой лестницы
Если ваш проект включает отверстие в полу (вероятно, круглое отверстие для круглой лестницы), которое требует винтовой лестницы, вы должны обратить пристальное внимание на размеры отверстия для колодца.
. Если вы устанавливаете лестницу через отверстие в полу, важно убедиться, что у вас есть отверстие подходящего размера для вашей новой винтовой лестницы. Мы называем эту дыру в полу «отверстием колодца». В зависимости от того, где вы ставите лестницу, размер отверстия колодца может быть определен для вас. Если вы хотите использовать компактные функции винтовой лестницы и оставить ее в углу комнаты, стены могут ограничивать размер проема вашего колодца. Наименьшее отверстие скважины, с которым мы можем работать, составляет 44 x 44 дюйма. Это потому, что наименьший диаметр, который мы предлагаем, составляет 42″ x 42″ (3 фута 6 дюймов). Отверстие размером 44″ x 44″ гарантирует, что ваши пальцы не будут защемлены, когда вы хватаетесь за поручень, когда поднимаетесь и спускаетесь по лестнице.
Обратите внимание, что если вы прикрепляете лестницу к стене чердака или террасы, вам не потребуется измерение отверстия в колодце, но в следующем разделе вам потребуются диаметр и площадь основания.
| Вскрытие скважины | |
|---|---|
| Диаметр лестницы | Вскрытие скважины |
| 3′-6″ | 44″ x 44″ |
| 4′-0″ | 50″ x 50″ |
| 4′-6″ | 56″ x 56″ |
| 5′-0″ | 62″ x 62″ |
| 5 футов-6 дюймов | 68″x 68″ |
| 6′-0″ | 74″ x 74″ |
Размеры платформ
Размер вашей платформы так же важен, как и свободная дорожка для ходьбы. Ваша платформа, или площадка, является точкой входа и выхода для вашей винтовой лестницы. Размер вашей платформы определяется диаметром вашей винтовой лестницы. Он рассчитывается на открытое пространство отверстия вашего колодца, которое осталось после вашего последнего шага. Ваша точка входа и выхода может быть определена размещением вашей платформы в одном из четырех квадрантов отверстия вашего колодца.
Наши дизайнеры могут показать вам различные варианты во время онлайн-конференции в режиме реального времени.
Размеры протектора
Размер вашей платформы так же важен, как и свободная дорожка для ходьбы. Ваша платформа, или площадка, является точкой входа и выхода для вашей винтовой лестницы. Размер вашей платформы определяется диаметром вашей винтовой лестницы. Он рассчитывается на открытое пространство отверстия вашего колодца, которое осталось после вашего последнего шага. Ваша точка входа и выхода может быть определена размещением вашей платформы в одном из четырех квадрантов отверстия вашего колодца. Наши дизайнеры могут показать вам различные варианты во время онлайн-конференции в режиме реального времени.
| Размеры протектора | |||||
|---|---|---|---|---|---|
| Диаметр лестницы | Радиус протектора | Истинная глубина протектора | Стальная ширина протектора | Ширина деревянной крышки | Свес протектора |
| 3′-6″ | 20,5″ | 9,5″ | 11,5″ | 13,5″ | 7,31″ |
| 4′-0″ | 23,5″ | 9,5″ | 13,25″ | 15,25″ | 7,31″ |
| 4′-6″ | 26,5″ | 9,75″ | 15″ | 17″ | 7,31″ |
| 5′-0″ | 29,5″ | 9,75″ | 16″ | 18″ | 7,31″ |
| 5 футов-6 дюймов | 32,5″ | 9,88″ | 17,5″ | 19,5″ | 7,31″ |
| 6′-0″ | 35,5″ | 10″ | 19. 5″ | 21,5″ | 7,31″ |
Справочник по стандартным размерам винтовых лестниц (с чертежами)
Винтовые лестницы обычно используются в промышленных условиях, но их также можно использовать в жилых домах в качестве элемента стиля или для экономии места и увеличения полезной площади помещения. .
Винтовые лестницы доступны в различных размерах для удовлетворения различных потребностей, которые мы рассмотрим ниже.
Как правило, размеры винтовых лестниц варьируются от наименьшей стандартной винтовой лестницы с диаметром 3 фута 6 дюймов и шириной пешеходной дорожки 17 дюймов до самой большой стандартной винтовой лестницы с диаметром 6 футов и шириной пешеходной дорожки. измерение ширины пути 32 дюйма.

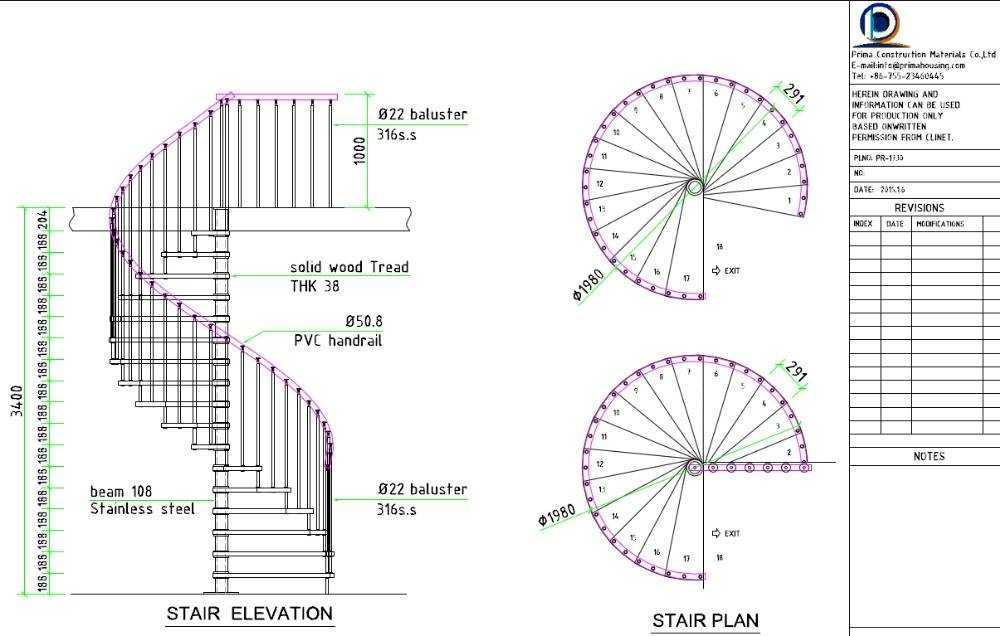

Взгляните на рисунок ниже с большими деталями.
Что такое винтовая лестница?
Винтовая лестница основана на центральной опоре и имеет простую конструкцию, что делает ее установку более быстрой и легкой, чем обычная лестница.
Именно этот центральный стержень обеспечивает структурную целостность лестницы, поэтому никакие другие усиления или опоры не нужны.
Именно этот дизайн означает, что винтовая лестница отлично подходит для экономии места, поскольку она ведет прямо на следующий этаж, а не по диагонали через комнату, как большинство лестниц.
Поскольку столб находится в центре лестницы, снаружи лестницы есть только поручни, так что это может быть не лучший тип лестницы для тех, кто немного неустойчиво стоит на ногах.
Кроме того, винтовые лестницы, как правило, более крутые, чем обычные лестницы, что может представлять угрозу безопасности для некоторых людей, например, для тех, у кого есть дети или пожилые пользователи.
Наименьшая стандартная винтовая лестница
Самая маленькая винтовая лестница, доступная у большинства производителей , имеет диаметр 3 фута 6 дюймов.
Эта лестница известна как компактная лестница, потому что она занимает очень мало квадратных метров в доме, что может освободить большую площадь комнаты, если вы замените стандартную лестницу этой лестницей.
При таком размере винтовой лестницы у вас, очевидно, будет уменьшенная ширина лестницы, которую вам нужно будет проверить, подходит ли она для вашей семьи и как лестница будет использоваться.
Пешеходная дорожка по винтовой лестнице диаметром 3 фута 6 дюймов будет иметь ширину 17 дюймов, что составляет чуть менее 1,5 фута.
Если вы сравните это со стандартной лестницей, которая обычно имеет минимальный размер прохода 32 дюйма, вы увидите, что это очень тонкая лестница. Вы должны подумать, как часто будут использоваться лестницы и кто будет ими пользоваться, чтобы понять, подходит ли этот размер.
Вам также следует подумать о том, нужно ли вам будет носить предметы вверх и вниз по лестнице, и будут ли эти предметы удобно проходить через 17-дюймовую дорожку.
Самая большая стандартная винтовая лестница
Самая большая стандартная винтовая лестница, с которой вы, вероятно, столкнетесь, будет иметь диаметр 6 футов.
Винтовые лестницы могут изготавливаться больших размеров, но обычно они изготавливаются на заказ в соответствии с пространством и требованиями клиента.
Винтовая лестница диаметром 6 футов будет иметь ширину пешеходной дорожки 32 дюйма, что соответствует стандартному минимальному размеру дорожки обычной лестницы.
Если вы считаете, что обычная лестница разумна для использования с точки зрения размера дорожки, то вам подойдет винтовая лестница диаметром 6 футов.
Другие размеры винтовых лестниц
Диаметр винтовых лестниц обычно составляет 6 дюймов, начиная с 3 футов и 6 дюймов и заканчивая 6 футами . Шесть дюймов эквивалентны половине фута. Следующим размером от 3 футов 6 дюймов будет лестница диаметром 4 фута.
Этот размер винтовой лестницы будет иметь размер дорожки 20 дюймов. Следующим размером будет винтовая лестница диаметром 4 фута и 6 дюймов, и эта лестница будет иметь размер прохода 23 дюйма.
Следующий размер будет 5 футов в диаметре с дорожкой 26 дюймов, а следующий размер будет 5 футов и 6 дюймов с размером дорожки 29 дюймов. Окончательный размер — это самый большой стандартный размер 6 футов в диаметре.
Дорожная дорожка, размер
Хороший способ проверить, подходит ли вам размер прохода, — использовать раздвижную дверь. Если в вашем доме есть раздвижная дверь, например, французская дверь патио или раздвижная дверь шкафа, откройте ее так, чтобы измерение ширины было равно размеру пути интересующей вас винтовой лестницы, а затем пройдите через нее.
Это даст вам хорошее представление о том, довольны ли вы размером пути. Поскольку винтовые лестницы доступны с шагом 6 дюймов, вы можете открыть раздвижную дверь дальше, чтобы увидеть, насколько изменится размер вашей пешеходной дорожки, если вы выберете следующий размер винтовой лестницы.
Размеры проема в полу
Для установки винтовой лестницы в доме вам потребуется проем на верхнем этаже, где будет установлен верх лестницы.
