Внешний блок кондиционера: Кондиционер внешний блок наружный

Содержание

что это такое и зачем необходим?

В любом городе на стенах жилых домов и коммерческих зданий можно увидеть
внешние блоки кондиционеров. Они являются частью современных сплит-систем и отвечают за
отдачу тепла (или холода, в зависимости от режима работы) и отвод конденсата.

В этой статье мы подробно расскажем, какую роль играет внешний блок в сплит системе, зачем он
нужен, как его устанавливать и какие нюансы учесть.

Общая информация

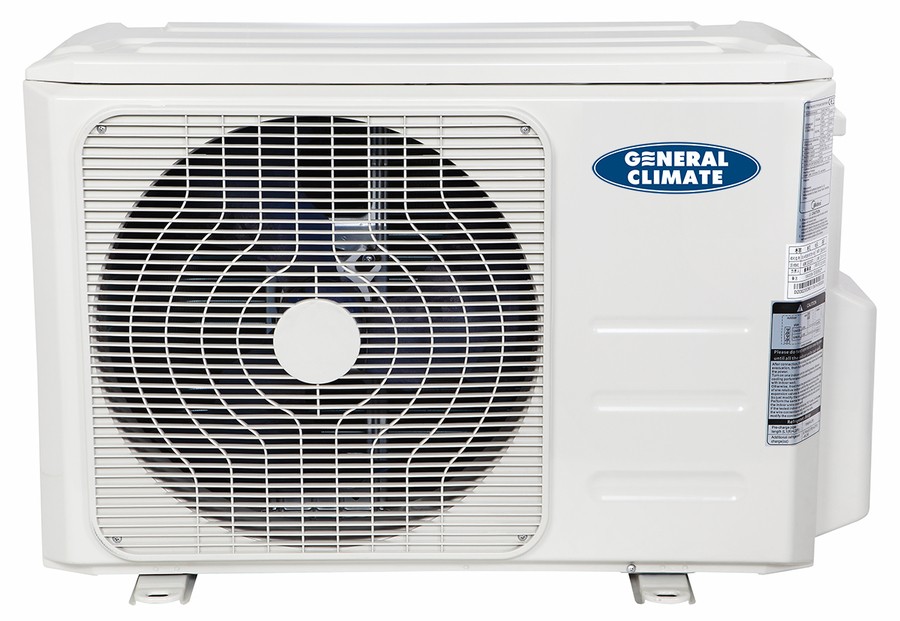

Внешний блок (его так же называются наружным или выносным) — часть сплит-системы, чаще
всего устанавливается на фасаде здания. Состоит из следующих компонентов:

  • Вентилятор. С помощью вентилятора воздух перемещается по системе
    кондиционирования;
  • Конденсатор. С помощью конденсатора осуществляется охлаждение и, собственно,
    конденсация фреона, циркулирующего в сплит-системе;
  • Компрессор. Это сердце системы кондиционирования. Компрессор обеспечивает сжатие
    холодильного агента и его перемещение по контуру;
  • Четырехходовой клапан. Он устанавливается в тех кондиционерах, которые оснащены
    функцией нагрева воздуха. Отвечает за смену направления движения холодильного
    агента, за счет чего кондиционер работает на охлаждение или на обогрев.

Конечно, это не вся «начинка», которая спрятана в корпусе наружного блока кондиционера. Но
мы рассказали об основных компонентах, о которых стоит знать, поскольку зачастую именно они

нуждаются в регулярном техническом обслуживании.

На внешний блок можно установить дополнительную защиту от снега, дождя, тополиного пуха и
даже птиц. Рядовой потребитель обычно не пользуется этой возможностью, и зря. Ведь в наших
климатических условиях крайне важно защищать блок кондиционера от осадков или любых
других агрессивных воздействий извне.

Принцип работы

Чтобы понять принцип работы внешнего блока, важно осознать, как работает вся сплит-система
целиком. Во внутреннем блоке (монтируется на стене в комнате) испаряется холодильный агент,
который забирает в себя тепло из помещения и затем по трубкам перемещается в наружный блок,
где конденсируется. Через дренажную трубку конденсатор сливается на улицу.

Если в кондиционере есть режим охлаждения воздуха, то вся система работает в обратном
направлении. И за это как раз отвечает четырехходовой клапан, о котором мы говорили ранее.

Особенности монтажа

Чтобы наружный блок функционировал в соответствии с требованиями, его необходимо
правильно установить. Эту задачу лучше доверить профессиональным монтажникам. Чтобы
проконтролировать их работу, обратите внимание на следующие нюансы:

  • Кронштейны должны быть качественными, сделанными из крепкого материала. Узнайте
    вес наружного блока и только затем подбирайте кронштейны исходя из этой
    характеристики. Проконсультируйтесь в магазине перед покупкой;
  • Блок должен устанавливаться на расстоянии от стены в 20-30 сантиметров, не ближе;
  • Месторасположение блока так же играет важную роль. Чем дальше наружный блок от
    внутреннего, тем дальше придется прокладывать трассу с коммуникациями, что
    впоследствии затруднит техническое обслуживание;
  • Блок можно установить на фасаде, над землей или на крыше. Если устанавливаете на
    крыше, предусмотрите защиту от птиц. При установке на фасаде важно учесть, куда будет
    стекать конденсат. Зачастую выводится тонкая трубка, из которой вытекает вода.
    Проследите, чтобы она не стекала на подоконник или балкон соседа.

Итоги

Наружный блок — важнейший компонент системы кондиционирования. Он необходим для
полноценной циркуляции фреона и вывода тепла из помещения на улицу, за пределы дома.
Чтобы наружный блок работал эффективно, его необходимо правильно установить и регулярно обслуживать.

Почему шумит внешний блок кондиционера в квартире или на улице

В нормальном состоянии кондиционерам свойственен однородный рабочий шум. В одних (бюджетных) моделях сила звука выше, в более качественных – шум еле заметен окружающим, так как к такой «шумовой завесе» быстро привыкают и перестают слышать.

Несвойственные звуки – это всегда признаки поломки или какой-либо неисправности. Они могут появится в оборудовании, проработавшем уже несколько лет или в совершенно новом. В первом случае, если вы вызовите мастера, он сразу спросит, как часто проводилось техобслуживание, так как регулярные профилактические меры позволяют избегать всевозможных поломок и предотвращать критические ошибки. Во втором случае мастер сразу приступит к определению источника шума.

Отличаем естественный рабочий шум от признаков поломки

Появился шум в кондиционере? Для начала нужно определить, свойственен ли такой звук вашему оборудованию или это признак поломки.

Если техника работает у вас уже несколько лет, вы сразу заметите появление новых звуков. А если вы приобрели недорогую модель, установили, включили и обнаружили странный шум? Либо модель не отличается качеством сборки и материалов, либо в ней уже имеется какая-то неисправность (сбой в работе может быть вызван ошибками, допущенными при монтаже). Узнайте из инструкции, какой уровень шума является естественным для вашей модели кондиционера. Сравните, по ощущениям, насколько указанные цифры соответствуют издаваемому шуму.

Если шум однородный и не слишком громкий, лишь меняется при переключении режима (с охлаждения на отопление и наоборот), значит всё в порядке. Если нет – вызывайте мастеров, которые осуществляли монтаж. И помните: гарантия на новый кондиционер ещё действует.

Иногда посторонние звуки перекрывает рабочий шум. Есть опасность, что не замеченная вовремя проблема приведёт к усугублению ситуации, а устранить неполадки со временем будет уже сложнее. Поэтому важно проводить плановое сервисное обслуживание, чтобы убедиться, что техника работает исправно.

О каких поломках свидетельствуют посторонние звуки?

Точную причину появления нового шума определит только опытный мастер после диагностики системы. Но есть некоторые признаки, которые помогут вам понять, насколько дорогим окажется предстоящий ремонт. Чтобы установить причину точнее, необходимо учитывать особенности модели, уровень качества, оценивать характер звука (бульканье, тресканье) и откуда он исходит.

  • Если посторонний шум появился после плановой диагностики или ремонта, значит мастер сделал что-то не так. Не верьте, если он пытается вас убедить, что шум со временем пройдёт, требуйте устранения источника шума.
  • Из отключенного кондиционера слышен низкий гул – дело в трансформаторе, со временем он изнашивается и начинает гудеть. Можно провести ремонт (заменить повреждённую обмотку) либо заменить новым трансформатором. Но если дело не в «старости», стоит проверить крепления – возможно, трансформатор плохо закреплён внутри блока.
  • Булькающие звуки свидетельствуют о недостатке фреона (рабочего вещества, хладагента) – либо он испарился с течением времени, либо прошлой дозаправки оказалось недостаточно, либо есть утечка. Необходимо выявить точную причину, но сделать это может лишь мастер.

Звуки из внутреннего блока

  • Кондиционер в отключенном состоянии издаёт треск, исходящий из внутреннего блока. Вероятнее всего, «полетел» трансформатор. В случае с бюджетными моделями кондиционеров единственный выход – полная замена вышедшей из строя некачественной детали.
  • Из внутреннего блока кондиционера исходят булькающие звуки. Если погода безветренная, «булькание» вызвано загрязнением дренажной системы. Её следует прочистить. Если кондиционер шумит из-за ветра, проверьте клапан (он должен быть установлен в «не рабочем положении»). Чтобы шум от ветра не беспокоил, можно закрепить на сливной трубке сеточку (будет служить дополнительным фильтром), но её придется периодически очищать.
  • Треск или щелчки из внутреннего блока означают неполадки с вентилятором. Иногда достаточно заменить подшипник. Или провести чистку: может просто попал посторонний предмет. Также тресканье может издавать лопасть вентилятора, если на ней появилась трещина – требуется ремонт или замена вентилятора.
  • Шелест или шипение из внутреннего блока может свидетельствовать о разболтавшемся пластике (ослабел крепеж) – закрутите плотнее все болты в блоке. Если звук не исчез, возможно дело в моторчике вентилятора (перестал работать равномерно), придётся его заменить.

Шумы во внешнем блоке

  • Причиной появления новых звуков во внешнем блоке может быть грязь – в таком случае необходимо провести чистку всего блока.
  • Посторонний звук могут издавать края треснувших лопастей вентилятора. Трещины появляются со временем либо из-за механического повреждения. В любом случае требуется замена вентилятора.
  • Негромкий треск, сливающийся с рабочим шумом появляется из-за проблем с подшипником вентилятора – подлежит замене.
  • Если шумы сопровождаются образованием льда на радиаторе внешнего блока в режиме обогрева, кондиционер необходимо почистить.
  • Из наружного блока в режиме обогрева исходит гул, а в режиме охлаждения постороннего звука нет. Шум вызывает разница между температурами на улице и внутри здания. Необходимо либо утеплить внешний блок сплит-системы, либо поставить зимний комплект, подогревающий блог в суровое время года.
  • Гул во внешнем блоке может означать, что в негодность пришли резиновые прокладки под болтами, гасящие вибрацию сплит-системы. Со временем они просто рассыпаются или затвердевают. Вибрация беспрепятственно «будоражит» всю систему, разбалтывая крепления и вызывая гул. Значит необходимо установить новые прокладки.

Первые действия при обнаружении неисправностей

Специалисты не рекомендуют заниматься ремонтом самостоятельно, высок риск допустить ошибку, если вы не имеете дело каждый день с устройством холодильного оборудования. Сложную технику не рекомендуют даже самостоятельно заполнять фреоном и чистить блоки.

Достаточно проявить вовремя бдительность и обратиться специалисту. Дайте мастеру максимум информации, чтобы он смог быстрее определить и устранить неисправность.

Поскольку посторонние звуки всегда свидетельствуют о неисправности, мастеру предстоит выполнить диагностику и действовать в зависимости от выявленной проблемы:

  • прочистить фильтры блоков,
  • промыть дренажную систему,
  • осуществить вакуумирование труб,
  • дозаправить кондиционер фреоном,
  • смазать детали,
  • отремонтировать или заменить вышедшие из строя комплектующие.

Хороший мастер примет все необходимые меры и ваш кондиционер прослужит ещё длительное время.

Наружные блоки серии

M | Mitsubishi Electric Trane US

КОНДИЦИОНЕР ВОЗДУХА

НАСТЕННЫЙ ОДНОЗОННЫЙ КОНДИЦИОНЕР ВОЗДУХА БОЛЬШОЙ МОЩНОСТИ (MUY-GS)

Тепловой насос MUZ-GS работает в паре с настенным внутренним блоком MSZ-GS для создания единой зоны система отопления и охлаждения. Это решение идеально подходит для приложений или климатических условий, где необходим нагрев, в то время как его аналог, кондиционер MUY-GS, предлагает решение только для охлаждения одной зоны. Завод наносит антикоррозийное покрытие Blue Fin на алюминиевые ребра теплообменника для повышения защиты змеевика и увеличения срока службы.

НАСТЕННЫЙ ОДНОЗОННЫЙ КОНДИЦИОНЕР ВОЗДУХА (MUY-GL)

Кондиционер MUY-GL сочетается с настенным внутренним блоком MSY-GL для однозонного охлаждения. Эта система, работающая только на охлаждение, идеально подходит для областей применения или климатических условий, где нагрев не нужен, в то время как ее аналог, тепловой насос MUZ-GL, предлагает решение для однозонного нагрева и охлаждения. Завод наносит антикоррозийное покрытие Blue Fin на алюминиевые ребра теплообменника для повышения защиты змеевика и увеличения срока службы.

ТЕПЛОВОЙ НАСОС

ОДНОЗОННЫЙ УНИВЕРСАЛЬНЫЙ ТЕПЛОВОЙ НАСОС (SUZ)

Универсальный тепловой насос SUZ представляет собой однозонный наружный блок, совместимый с пятью различными типами внутренних блоков в конфигурации 1-к-1. Этот высокоэффективный тепловой насос совместим с потолочными кассетными блоками MLZ EZ FIT, четырехходовыми потолочными кассетными блоками SLZ, многопозиционными вентиляционными установками SVZ, решениями SEZ Low Static intelli-AIR™ для воздуховодов и решениями PEAD Mid Static intelli-AIR™ для воздуховодов.

НАСТЕННЫЙ ОДНОЗОННЫЙ ТЕПЛОВОЙ НАСОС БОЛЬШОЙ МОЩНОСТИ (МУЗ-ГС)

Кондиционер MUY-GS в сочетании с настенным внутренним блоком MSY-GS образует однозонную систему только для охлаждения. Это решение идеально подходит для областей применения или климатических условий, где нагрев не нужен, в то время как его аналог, тепловой насос MUZ-GS, предлагает решение для обогрева и охлаждения в одной зоне. Завод наносит антикоррозийное покрытие Blue Fin на алюминиевые ребра теплообменника для повышения защиты змеевика и увеличения срока службы.

НАСТЕННЫЙ ОДНОЗОННЫЙ ТЕПЛОВОЙ НАСОС (MUZ-GL)

Кондиционер MUY-GL в сочетании с настенным внутренним блоком MSY-GL образует однозонную систему только для охлаждения. Это решение идеально подходит для областей применения или климатических условий, где нагрев не нужен, в то время как его аналог, тепловой насос MUZ-GL, предлагает решение для обогрева и охлаждения в одной зоне. Завод наносит антикоррозийное покрытие Blue Fin на алюминиевые ребра теплообменника для повышения защиты змеевика и увеличения срока службы.

18 НАСТЕННЫЙ ОДНОЗОННЫЙ ТЕПЛОВОЙ НАСОС SEER (МУЗ-ХМ)

Тепловой насос MUZ-HM 18 SEER в сочетании с настенным внутренним блоком MSZ-HM 18 SEER образует однозонную систему отопления и охлаждения. Завод наносит антикоррозийное покрытие Blue Fin на алюминиевые ребра теплообменника для повышения защиты змеевика и увеличения срока службы.

НАСТЕННЫЙ ОДНОЗОННЫЙ ТЕПЛОВОЙ НАСОС 115 В (MUZ-JP)

Тепловой насос MUZ-JP 115 В в сочетании с настенным внутренним блоком MSZ-JP 115 В создает однозональную систему отопления и охлаждения. Завод наносит антикоррозийное покрытие Blue Fin на алюминиевые ребра теплообменника для повышения защиты змеевика и увеличения срока службы.

16 SEER НАСТЕННЫЙ ОДНОЗОННЫЙ ТЕПЛОВОЙ НАСОС (MUZ-WR)

Тепловой насос MUZ-WR 16 SEER работает в паре с настенным внутренним блоком MSZ-WR 16 SEER для создания однозонной системы отопления и охлаждения . Завод наносит антикоррозийное покрытие Blue Fin на алюминиевые ребра теплообменника для повышения защиты змеевика и увеличения срока службы.

МНОГОЗОННЫЙ ТЕПЛОВОЙ НАСОС (MXZ)

Модель MXZ-C предлагает на выбор семь систем производительностью от 20 000 до 60 000 БТЕ/ч. Все они совместимы с определенными внутренними блоками серий M и P. Один наружный блок может работать с широким спектром планировок зданий.

МНОГОЗОННЫЙ ТЕПЛОВОЙ НАСОС (MXZ-SM)

SMART MULTI (MXZ-SM) — это новая линейка наружных блоков, которые заменяют наружные блоки PUMY и MXZ с ответвлениями. Наружные блоки SMART MULTI совместимы с внутренними блоками M-Series, P-Series и CITY MULTI®. MXZ-SM предлагает упрощенную линейку с той же функциональностью, такой же совместимостью и улучшенной производительностью. SMART MULTI доступен в виде теплового насоса с производительностью 36, 48 и 60 КБТЕ/ч, а также теплового насоса Hyper-heating с производительностью 36, 42 и 48 КБТЕ/ч.

ТЕПЛОВОЙ НАСОС ГИПЕРОБОГРЕВА

НАПОЛЬНЫЙ ОДНОЗОННЫЙ ТЕПЛОВОЙ НАСОС ГИПЕРОБОГРЕВА (MUFZ-KJ)

Напольный внутренний блок KJ для применения в одной зоне. Технология гипернагрева обеспечивает 100-процентную теплопроизводительность до 5 ° F и продолжает нагревать ниже нуля градусов в холодном климате. Завод наносит антикоррозийное покрытие Blue Fin на алюминиевые ребра теплообменника для повышения защиты змеевика и увеличения срока службы.

МНОГОЗОННЫЙ ТЕПЛОВОЙ НАСОС С ГИПЕРОБОГРЕВОМ (MXZ-NAHZ)

Модель MXZ-NAHZ добавляет характеристику Hyper-heating INVERTER® к многозонным тепловым насосам MXZ-C. Стопроцентная номинальная теплопроизводительность сохраняется даже при понижении температуры наружного воздуха до 5°F, так как встроенные ключевые детали устойчивы к холоду до –13°F, а печатная плата покрыта с обеих сторон для защиты в суровых условиях. среды. Также встроены нагреватели поддона, чтобы предотвратить образование льда в устройстве.

ОДНОЗОННЫЙ УНИВЕРСАЛЬНЫЙ ТЕПЛОВОЙ НАСОС ГИПЕРНАГРЕВАНИЯ (SUZ-NAHZ)

Универсальный тепловой насос SUZ представляет собой однозонный наружный блок, совместимый с пятью различными типами внутренних блоков в конфигурации 1-к-1. Этот высокоэффективный тепловой насос совместим с потолочными кассетными блоками MLZ EZ FIT®, четырехходовыми потолочными кассетными блоками SLZ, многопозиционными вентиляционными установками SVZ, решениями SEZ Low Static intelli-AIR™ для воздуховодов и решениями PEAD Mid Static intelli-AIR™ для воздуховодов. .

Где лучше всего разместить наружный блок переменного тока?

Где должен располагаться мой наружный блок переменного тока?

Вы знаете, что сейчас летние месяцы, когда начинаете потеть, и пришло время включить кондиционер и сохранять прохладу.

Но что происходит, когда ваш кондиционер работает неправильно?

Что ж, пришло время починить вашу систему HVAC или заменить ее новым блоком переменного тока.

🤔 Один из первых принципиальных вопросов при установке нового кондиционера — где установить наружный блок.

Если это замена и ответ: то же место, что и в прошлый раз, , то сделайте паузу.

Предыдущее место, возможно, было не лучшим местом, поэтому вам следует еще раз посмотреть на размещение переменного тока, чтобы определить наиболее эффективную область вокруг вашего дома.

Как подрядчики HVAC, мы видим это массу раз; правильное размещение блока конденсатора может сэкономить вам массу денег и усилий!

Наш Phyxter Tech очень доволен собой!

Куда не деть!

Большинство домовладельцев (и некоторые специалисты по системам отопления, вентиляции и кондиционирования воздуха!) считают, что неприметное место — это лучшее место для установки конденсатора кондиционера или теплового насоса или его размещения там, где стоял старый наружный блок кондиционера.

Однако отсутствие анализа того, как работает охлаждение , может привести к нескольким проблемам, когда неправильная установка повлияет на эффективную работу вашего кондиционера или теплового насоса.

Например, если наружный блок  расположен в зоне, подверженной стоку воды  с крыши, такое количество воды, превышающее то, что обычно падает с неба, может неблагоприятно повлиять на электрические компоненты вашей системы охлаждения.

Аналогичным образом, если он размещен в месте, где он подвергается воздействию прямых солнечных лучей в течение всего дня , вашему устройству будет трудно выделять тепло из змеевика для охлаждения хладагента, поскольку он подвергается воздействию высоких температур.

Если ваш старый наружный блок был в неправильном положении, вы просто заменяете одну проблему другой, поэтому требуется правильный анализ размещения кондиционера .

То же самое относится к мини-сплит-кондиционерам и тепловым насосам.

Неправильное размещение вашего конденсатора может иметь долгосрочные последствия для эффективности охлаждения и срока службы, и мы все знаем, что это приводит к удорожанию ваших счетов за коммунальные услуги!

Если вы похожи на меня, то предпочитаете держать доллары в кармане, а не отдавать их богам электроэнергетики и ОВКВ, поэтому стоит подумать о подходящем месте для вашего наружного блока до его установки.

Местоположение наружного блока, местоположение, местоположение!

Независимо от типа и размера устанавливаемого кондиционера или теплового насоса для эффективного размещения необходимо учитывать некоторые важные соображения.

  • Вокруг блока должно быть минимум от 2 до 3 футов достаточного пространства для максимального потока воздуха
  • Никаких препятствий  должно быть внутри этого открытого пространства или рядом с другими источниками тепла.
  • Наружный блок не должен устанавливаться в проходах и должен быть легко доступен.
  • Блоки переменного тока
  • не следует размещать рядом с дверями или уличной мебелью или за ними.
  • Наружный блок кондиционера не следует размещать  в таких местах, как гараж или чердак. Не зря их называют наружными блоками.
  • Конденсатор должен быть приподнят на достаточной высоте, чтобы он не попадал в лужу воды во время дождя. Блок должен быть постоянно установлен на бетонной подушке для устойчивости.
  • Согласно приведенному выше пункту, блок должен иметь уровень , чтобы хладагент работал правильно и обеспечивал достаточную эффективность охлаждения.
  • Обратите внимание на выходной шум  в связи с размещением. Например, вы не хотите раздражать своих соседей или себя, если он припаркован слишком близко к окну комнаты или места сбора.

Очки, чтобы помнить, что НЕ делать! Расположение компонентов центрального кондиционера
  • Прямые солнечные лучи могут нарушить работу кондиционера и отвести тепло. Ваш кондиционер охлаждает вас, передавая тепло  из дома наружу. Для этого на солнце нужно больше работать.
  • Затенение юнита тоже не всегда работает. Вашему конденсатору требуется большой поток воздуха внутри и вокруг устройства, и затенение может мешать, если он установлен слишком близко.
  • Что касается прямых солнечных лучей, ваш новый блок не следует устанавливать  в более жаркой части дома. Естественно более прохладная сторона вашего дома поможет вашему кондиционеру работать более эффективно.
  • Обратите внимание на расстояние  между внутренним и наружным блоками. Длина медной трубы между ними может повлиять на эффективность охлаждения.

Ваш кондиционер охлаждает вас,

передавая тепло для правильного регулирования температуры в вашем доме ; все, что вы можете сделать, чтобы облегчить работу, означает меньше денег, потраченных на электричество, чтобы прокормить этого монстра.

Кроме того,  увеличенное время работы означает большую нагрузку на внутренние компоненты , что, в свою очередь, означает больше ремонтов, которые стоят денег…..

Так что давайте не будем давать богам кондиционеров больше денег, чем нужно.

Если вы не можете ответить на вопрос о том, где должен быть расположен ваш наружный блок, лучше всего обратиться к местному специалисту по системам вентиляции и кондиционирования , который должен знать, где должен располагаться ваш кондиционер.

Теперь вы знаете немного больше о своей системе охлаждения.

Это может помочь при задании вопросов, чтобы убедиться, что вы наняли уважаемую и знающую компанию HVAC.

Связанные чтения: Лучшая температура переменного тока летом?

Лучшее место для наружного блока переменного тока?

В Северной Америке ваш кондиционер должен быть установлен на восточной или северной стороне вашего дома, чтобы ваш дом мог защищать ваш кондиционер от солнца в самое жаркое время дня.
