Вязка арматуры для армопояса: схемы, чертежи, выбор арматуры, правила вязки для газобетона, под мауэрлат и плиты перекрытия

Вязка арматуры под ленточный фундамент

Содержание

  • Почему не рекомендуется сваривать арматуру
  • Варианты вязки арматуры
  • По какому принципу ведется обвязка арматуры
  • Технологии вязки арматуры
  • Вязка арматуры для ленточного фундамента
  • Заключение

При строительстве дома на этапе заливки фундамента наступает такой момент, как армирование. Для его осуществления нужно уметь вязать арматуру. Есть возможность заказать готовую конструкцию, но такой фундамент будет дороже на 10%.

Проще самому научится вязать арматуру, чем переплачивать лишние денежные средства, но для этого нужно знать, как правильно вязать арматуру для ленточного фундамента. Но на этом этапе всегда возникает много вопросов, ответы на которые и будут даны в данной статье.

Почему не рекомендуется сваривать арматуру

Начальный этап закладки арматуры можно начать со сваривания элементов, но только методом прихватки на небольшом токе. Это ускорит процесс создания армопояса, но потом со всеми стыками должна быть произведена вязка арматуры под ленточный фундамент механическим или же ручным способом.

Важно! Полное сваривание армопояса запрещено, так как получившиеся швы будут весьма хрупкими и более подвержены коррозии.

Например, металл, который имеет класс А3 вообще нельзя сваривать, так как внутри у него есть ребра жесткости, которые запросто можно повредить, тем самым уменьшив несущую способность основания.

От сварки можно не сильно сэкономить на материалах и времени, а вот качественные характеристики фундамента будут нарушены, чего ни в коем случае нельзя допускать.

Варианты вязки арматуры

Вязка арматуры помогает элементам двигаться относительно друг друга, то есть она не имеет целью полностью жесткую конструкцию. Вязка должна производиться только по технологии, так как неправильно проведенный процесс приведет к тому, что во время заливки бетона прутья могут разойтись и подвергнуть ремонту такой участок будет довольно сложно.

 На данный момент известно о нескольких способах, которые показывают, как вязать арматуру для ленточного фундамента и других оснований:

  1. При помощи электроинструмента. Этот процесс вязки проходит с использованием вязальной машинки. Они помогают проделать работу с наибольшим комфортом и качеством. Для этого нужно купить специальный пистолет для обвязки армопояса и проволоку с сечение от 0,8 до 1 мм.

    Один стык арматуры можно связать за 2 минуты. Так как пистолет имеет аккумулятор, то его зарядки вполне хватит на 450 стыков, в зависимости от мощности. Полностью зарядить аккумулятор можно за 30 минут.
    Использование таких пистолетов намного ускоряет время работы по вязке арматуры, а также помогает сделать данный процесс приятным. Агрегат часто можно взять просто в аренду, а не покупать его. Так как вязальной машинкой вполне можно связывать пруты с сечение до 19 мм, то самостоятельное изготовление ленточного фундамента затруднений не вызовет.
  2. Вручную вязальным крючком для арматуры. Такой способ является ручным. Вязальный крючок можно приобрести в специализированном магазине вместе с обвязочным материалом, а можно изготовить вручную. Некоторые, наиболее смелые мастера, ускоряют этот процесс, вставив вязальный крючок в шуруповерт, тем самым достигая качества вязального пистолета.
  3. При помощи пластиковых ленточных хомутов. Этот способ подойдет для тех, кто возводит небольшую конструкцию при малых объемах работ.
  4. При помощи пластиковых или стальных зажимов и скоб.

По какому принципу ведется обвязка арматуры

После того, как работы по подготовке к заливке фундамента завершены, приходит время обвязки армопояса. Для создания качественной конструкции, нужно, чтобы вязка соответствовала строительным нормам:

  • Шаг каркаса определяется в зависимости от той нагрузки, которая будет исходить от здания.
  • Пруты арматуры выкладываются на расстоянии от 20 до 40 см.
  • Для поперечной арматуры шаг равен половине высоты опалубки, но не более 30 см.
  • Армопояс монтируется на слое кирпичей в 5 см.
  • Каркас нужно заглубить на 5 см относительно верха фундамента.
  • Оптимальная проволока для вязки имеет сечение от 8 до 14 мм.
  • Стержень арматуры для армопояса должен быть длиной от 60 см.
  • Стержни, которые в результате обвязки требуют загибки, заглубляются в стену не менее, чем на 4 см.
  • Углы каркаса не требуют такой частой вязки, как прямые части.
  • Стержни, находящиеся по углам, фиксируются в двух плоскостях.

Технологии вязки арматуры

Для того чтобы знать, как связать арматуру для фундамента ленточного типа тем или иным способом, нужно точно знать технические характеристики дома, его назначение и размеры, а также какие типы вязки применяются для соответствующего основания. Существует несколько видов монтажа армопояса:

  • Ручная вязка. Процесс начинается с отматывания проволоки и сгиба ее пополам. Далее подготовленный кусок проволоки наматывается на палец, приблизительно на одну треть петли. Далее в нее нужно вставить крючок после того, как на каркас наложен арматурный прут. При вращении крючка захватывается обвязывающая проволока с обратной стороны и подтягивается на себя. После всех манипуляций крючок нужно извлечь из петли, а свободные концы подрезать, если они слишком длинные.
    Обычно для большей надежности скручивание повторяют на одном и том же месте около 5 раз, в противном случае связка может разойтись.
  • Короткое скручивание. Проволока также сгибается пополам, концы при этом прижимаются к каркасу. После этого вставляется крючок и делается вращение, оставшиеся концы подрезать. Скрутки должны получиться наиболее короткими. В процессе скручивания нужно сделать 4 оборота, чтобы это получилось, необходимо загибать проволоку.
  • Подхват снизу. Процесс этого варианта очень простой: проволока, как и раньше, сгибается в 2 раза, крючок заводится снизу и захватывает петлю. Остатки проволоки формируются в виде петли и скручиваются. Таким образом, без особого труда получается качественный арматурный каркас с приложением минимума усилий.
  • Одной рукой. Этот вариант является самым простым для обвязки арматуры, который можно выполнить своими руками. Готовится петля, также, как в предыдущих случаях. В нее продевается крючок и захватывается второй конец проволоки.
    Параллельно этому действию должен выполняться прогиб, который поможет подхватить проволоку. Конец проволоки тянется на себя и скручивается примерно два-три раза. Таким образом, получается, что все действия выполняются только одной рукой. С помощью этого варианта можно в кратчайшие сроки изготовить армирующую ленту.

Помимо представленных разновидностей вязки арматуры, есть еще два, которые хорошо подходят для вязки арматуры для ленточного фундамента:

  • Плоский – представляет собой фиксацию арматурных прутьев в одной плоскости, которая горизонтальна.
  • Пространственный – применяется именно для обвязки армопояса для ленточного фундамента. В результате появляется пространственная сетка, которая может выдержать значительные нагрузки.

Вязка арматуры для ленточного фундамента

На этом этапе делается много ошибок, поэтому для начала следует с ними ознакомиться, чтобы в дальнейшем не повторять:

  • Прямые прутья в углах соединяются перехлестом.
  • Каркас стоит на вертикальных стержнях.
  • В сечении основания видно, что присутствие арматуры там меньше, чем 0,1%.
  • Нет бокового защищающего слоя, а прутья иногда соприкасаются с опалубкой.

Для верного армирования ленточного фундамента, нужно учитывать все особенности такого основания:

  1. Если монтируется мелкозаглубленный тип фундамента, то арматурный каркас может быть связан прямо внутри опалубки.
  2. Заглубленный фундамент требует связки арматурного пояса еще до монтажа опалубки.
  3. Каркасы могут быть изготовлены и на участке, но после их укладывания в опалубку, нужно дополнительное усиление анкерами в углах.
  4. Нижний защитный слой для арматурного каркаса можно выполнить с помощью пластиковой подставки.
  5. Для наращивания продольных прутков нужно обеспечить нахлест от 20 до 25 см.
  6. Минимальный процент содержания арматуры в сечении фундамента составляет 0,1%.

Заключение

Изготовление армированного каркаса – сложный с первого взгляда процесс, но когда получены теоретические навыки, применить их на практике гораздо проще. Некоторые типы фундаментов не требуют обвязки с применением арматуры, например свайный, где используется часто обвязка брусом. Обвязка арматуры для ленточного фундамента может быть осуществлена и самостоятельно, без помощи профессионалов. После прочтения данной статьи, все вопросы по данной теме уйдут сами собой.

  • Строим дом из пеноблоков своими руками
  • Плавающий фундамент
  • Опалубка для фундамента своими руками
  • Фундамент под печь в баню

когда нужно делать, какую арматуру использовать, технология процесса для дома (в том числе из газобетона), основные схемы и ошибки

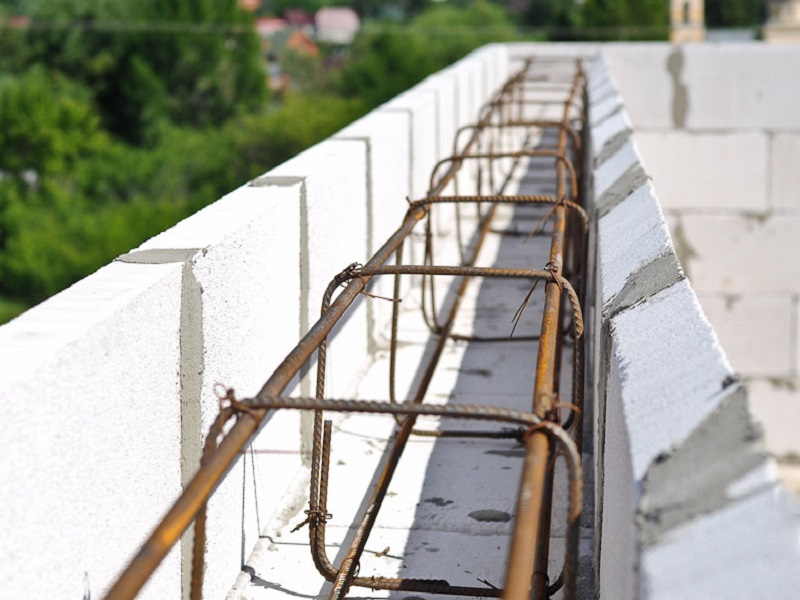

Армированный пояс — строительная железобетонная конструкция, которая устанавливается по периметру несущих стен для укрепления.

Прочность армопояса повышается за счет установки в опалубку армокаркаса и заливкой его бетоном марки М 200/М 250.

Как доказывает практика эксплуатации таких стеновых конструкций, благодаря армопоясу они становятся очень прочными и не подвергаются разрушению даже в процессе движения или проседания грунта.

Из-за таких прочностных характеристик эту конструкцию еще называют сейсмопоясом и разгрузочным поясом.

Для того чтобы армированный пояс получился качественным, а дом надежным, застройщик должен правильно подобрать арматуру и закладные детали, соблюсти схему вязки каркаса и выполнить профессионально его укладку в опалубку.

Содержание

  • 1 Нужно ли делать?
  • 2 Какую арматуру использовать?
    • 2.1 Правила выбора
  • 3 Основные схемы
  • 4 Технология
    • 4.1 Для строения из газобетона
  • 5 Распространенные ошибки
  • 6 Полезное видео
  • 7 Заключение

Нужно ли делать?

Его выполняют в обязательном порядке для домовладений, возведенных из блоков, созданных на базе легких бетонов. В таком случае он способен принять на себя неравномерное распределение нагрузок, таким образом, сохраняя стеновые конструкции от разрывов.

Это объясняется тем, что бетон в усиливающем поясе на порядок устойчивее к сжимающим нагрузкам, чем легкие блоки.

А интегрированная в его тело арматура дополнительно противодействует разрушению, которое может возникать при растягивающей нагрузке.

Вследствие функционирования тандема из этих 2-х материалов, армопояс на блочных стенах способен удержать намного большие напряжения, чем нормативные.

Справка! Сейсмопояс образует нужное ребро жесткости в газосиликатной стене и тем самым препятствует ее разрушению.

Армопояс в обязательном порядке устанавливают перед укладкой плит перекрытий и мауэрлата. В последнем случае стена защищена от точечных перенапряжений в стеновых блоках, возникающих при строительстве стропильной системы кровли, которые способствуют образованию трещин и сколов.

Это также возможно, если анкера мауэрлата будут напрямую подсоединены к внешней стенке. При устройстве системы висячих стропил, защитный пояс также выступает в качестве распорной конструкции, распределяющей кровельную нагрузку на все здание.

Основным требованием, которое предъявляется к устройству армированной защитной полосы ее неразрывность по контуру, что обеспечивается созданием железобетонной конструкции с использованием сплошной опалубки и армированного каркаса и одномоментной заливкой бетонного раствора.

Какую арматуру использовать?

Армирование железобетонного защитного пояса происходит с помощью железных прутков Д=8-12 мм. Они имеют ребристую поверхность, что усиливает их сцепление со строительным бетоном и, соответственно, повышает прочность защитной конструкции на растяжение.

Прутки без насечек используются только для поперечных компоновок.

Арматуру связывают в каркас вязальной проволокой, с нахлестом на прямолинейных участках не меньше 300 мм, а по углам — 500 мм.

Толщина вязальной проволоки не влияет на прочность каркаса, а очень толстая просто затрудняет выполнение работ.

Важно! При установке каркаса нужно позаботиться о том, чтобы он располагался с промежутком минимум на 30-50 мм, для этого используют специализированные подставки или подкладывают кусочки кирпича.

Для армирования самыми популярными исходными материалами являются:

  1. Арматура A-III, A-400 с ребристой формой для продольной/ поперечной установки.
  2. Арматура А500С по современному обозначению — S500. Это горячекатаная модифицированная арматура производится на замену класса A400, упрочненная термомеханически, соответствует ГОСТ Р 52544, изданного 2006 г. Обладает высочайшими показателями по прочности и гибкости, выпускается с диаметрами Д= 4 — 40 мм.
  3. А240 или по современному обозначению — S240. Это горячекатаная арматура с гладкой поверхностью, производится из стали Ст3кп/3пс/3сп, с диаметром Д= 6 — 40 мм. При диаметрах до 12 мм такая арматура упаковывается в мотки, при больших диаметрах — выпускается только в прутках.
  4. Хомуты в качестве поперечной конструкции монтируются в ленту шириной 150 мм. Служат для предотвращения развития процесса трещинообразования в бетоне и фиксации продольных элементов согласно проекту, удерживая их от бокового выпучивания при влиянии сдавливающих нагрузок. Хомуты монтируют с шагом до 15Д от продольных прутков, но не выше 500 мм.
  5. Стеклопластиковая модификация арматуры АСП — производится из стекловолокна и термореактивных смоловых компонентов. Первый компонент обеспечивает высочайшие прочностные характеристики, а второй является связующим элементом. В результате предел разрушающего воздействия выше чем у стальной арматуры в 2.5 раза.
  6. Базальтопластиковая модификации АБП — выпускается из базальтовых волокон и смоляных компонентов. В результате базальтовая арматура имеет не только отличные прочностные характеристики, но и высокую антикоррозионную стойкость в агрессивных средах.
  7. Фибра для стяжек. Выполняется из большого числа нитей разнообразной длины, и материала: базальт, металл, стекло и полипропилен.

Стальной арматурный каркас способен сократить число усадочных трещин на 6 %, стальная фибра на 25 %, а полимерная фибра на 60%.

Правила выбора

Правильный выбор стройматериала зависит от проектной схемы. Поскольку стоимость арматуры является самой высокой в общей стоимости пояса, многие застройщики пытаются на этом сэкономить, применяя куски арматуры, бывшие в употреблении, сильно поврежденные коррозией. И в этом заключается опасность, поскольку такой пояс будет нести в себе угрозу разрушения.

Важно! Недопустимо наращивать железные прутки с помощью сварки, поскольку под ее влиянием утрачивает свои упругие характеристики, становится хрупкой и быстро разрушается.

По своему составу изготовленная арматура практически сразу же покрывается коррозией и это нормально и не является опасным для будущей защитной конструкции.

Но некоторые пользователи пытаются маслом снять слой коррозионного налета, что приводит к непоправимым последствиям.

Слой масла нарушает основную связь такой конструкции, обеспечивающей совместную работу бетона и арматуры.

Самое главное правило по выбору материала для армирования — это соответствие его проектным спецификациям по сортаменту и размерам. При выборе арматуры важно обеспечить выполнение проектных показателей:

  1. Процент армирования допустим в интервале 0.4-3.1 % от пространственного объема монолитной формы.
  2. Диаметр стержней установлен для продольной установки с диметрами 10-14 мм, а для поперечной — от 6 до 8 мм.
  3. Наименьшее число продольных элементов в 1-м ряду с шириной пояса более 150 мм свыше 2.
  4. Наименьший промежуток между продольными элементами свыше 26 мм для нижнего рядка и 35 мм — для верхнего.
  5. Число арматурных рядов 2 и свыше. При этом нижний, максимально работает на растяжение, а верхний — на сжатие.

Требования к арматуре перед вязкой каркаса:

  1. В местах монтирования армокаркаса удаляют мусор и загрязнения.
  2. Арматурные элементы обезжиривают специальными растворителями.
  3. Поверхность прутьев очищают от всех неметаллических покрытий, слоев краски, загрязнений и ржавого налета, который способен отслаиваться. Удаляется такая ржавчина стальной щеткой.
  4. Допускается присутствие эпоксидного покрытия на поверхности стержней.

Бытует мнение определенных застройщиков, что если обливать водой прутки за пару дней до монтажа, они ржавеют, и к ним будет сильнее прилипать бетонный раствор. Эта информация не лишена смысла, поскольку и официальные комментарии, к строительным нормативам говорят о том же.

При этом, обыкновенная, легко отслаивающаяся ржавчина на поверхности арматуры в разы снижает силу сцепления с бетонным раствором, поэтому ее обязательно нужно удалять перед вязкой арматурного каркаса.

Основные схемы

Рабочие схемы для производства армосетки сейсмопояса определяется проектом домостроительства. Как правило, она выполняется из 4-х рабочих стержней установленных продольно, а также хомутов-перемычек, размещенных в промежутках и скрепленных вязальной проволокой. В сечении подобный каркас должен иметь прямоугольник или квадрат

Обратите внимание! Продольная арматура Д=10-14 мм на стыковых соединениях и углах не должна обрываться, а усиливаться дополнительными загнутым стержнем, заведенным на 40 см в обе стороны.

Через 20-30 см продольная арматура скрепляется перемычками-хомутами, для этого используют арматуру Д= 6-8 мм. Для соединения обычных элементов каркаса применяют вязальную проволоку, сваривают только стальные стержни с маркировкой «С», например, А500С. Длина сварного шва допускается из расчета 10Д. То есть если арматура диаметром 12 мм, то шов должен быть не менее 120мм.

Технология

Технология зависит от места расположения армопояса:

  • фундамент;
  • цоколь;
  • межэтажные плиты;
  • кровельная система.

Фундаментный армопояс считается защитной конструкцией 1-го уровня. Для фундамента ленточного типа его размеры должны выходить за контур сечения по двум сторонам на расстояние от 160 до 200 мм, с целью снижения и рассредоточения весового давления от здания на грунт.

Высота его исходит от общего веса здания и этажности, как правило, равняется от 400 до 500 мм. Армопояс устанавливается по периметру всех несущих стен, в том числе и внутренних.

Арматуру соединяют в каркас методом вязки, сварка применяется исключительно для строительно-монтажных прихваток. Защитный слой бетонного раствора над всеми уровнями каркаса должен быть не менее 30- 50 мм.

Углы примыкания выполняют изогнутой арматурой, чтобы обеспечить работоспособность сейсмопояса, как целостною рамою. Продольная арматура выбирается усиленной Д = 16-20 мм. Поперечные элементы гнутые арматурные хомуты Д= 8-10 мм и шагом до 200 мм.

Второй уровень пояса устраивается по верхнему краю фундамента, по сути продолжает его конструкцию и упрочняет общей связкой. Ширина армопояса в этом случае равняется ширине фундамента.

Технология армирования и применения базовых материалов аналогично поясу 1-го уровня, а высота должна находиться на уровне 200-300 мм.

Сейсмопояс 3-го уровня устанавливается под межэтажные плиты перекрытия. Ширина его зависит от ширины несущих стен и вида фасадной отделки и исполняется в виде монолитной железобетонной балки со сплошным контуром.

А для внутренних несущих стен, где такой контур отсутствует, армирование выполняют, закладывая арматурные сетки и специальные каркасы к примыкающей поверхности.

Допускается утапливать выступающие прутки, прорезая в газоблоках специальные штробы. Хотя целость контура в этом случае обеспечить не получится, но выносливость стеновых блоков, где будут действовать локальные нагрузки плит перекрытий, будет ощутимо выше. Размер продольной и поперечной арматуры принимается соответственно 12 и 8 мм, схема вязки армокаркаса прописывается проектом.

Армирующий пояс 4-го уровня укладывают под мауэрлат, он имеет конструктивные отличия от нижерасположенных конструкций. Это вызвано нагрузками, которые создаются в зоне крепежа балки, при установке кровли со стропильной системой.

Важно! Неукоснительные требования при выполнении этих видов поясов – это защитный бетонный слой 50 мм со всех сторон каркаса, схема каркаса выполняется только вязкой, со строгим армированием углов по схеме, которое выполняется усиленными гнутыми элементами.

По длине главные стержни стыкуют методом нахлеста с запасом 150 мм, для прочности их связывают вязальной проволокой. В таком сейсмопоясе по схеме дополнительно устанавливают анкерные крепежные закладные под мауэрлат для его надежной фиксации.

Для строения из газобетона

Для домов, стены которых возведены из легких бетонов, например, из газобетона установка армопоясов всех 4-х уровней обязательна. Железобетонный защитный пояс изготавливают из бетонного раствора М200/М250, продольных стержней Д=10 мм и поперечных 6 мм.

Армокаркас выполняется из 2 рядов прутьев — верхнего и нижнего, с расстоянием между ними не менее 150 мм.

Оба ряда размещаются в одной плоскости с поперечным шагом 100 мм.

По длине арматуры стыкуется внахлест свыше 200 мм и связывается вязальной проволокой, после чего аналогичной проволокой их скрепляют с поперечными деталями.

Защита для небольших домовладений может иметь пояс, выполненный из 1-го слоя арматуры, без производства пространственного армокаркаса, а только путем объединения продольных стержней с поперечными. В зонах поворота армоконтура стенок, прутки перехлестываются и соединяются в местах перехода.

Схема пояса под мауэрлат выполняется по проекту. Армокаркас укладывают в опалубку либо пустую нишу U- блока. Одновременно сохраняют зазор между внешней гранью каркаса и внутренней стенкой опалубки до 50 мм для создания достаточного защитного слоя металлокаркаса от коррозии.

Важно! Для того чтобы каркас не ложился на дно опалубки устанавливают специальные пластиковые вкладыши, фиксирующие каркас на нужном расстоянии от формы.

После установки каркаса с внешней стороны закрепляют теплозащитный слой, чтобы не допустить передачу тепла через железобетонную конструкцию по «мостикам холода». Рабочий раствор заливают за один прием, для этого потребуется бетононасос и подающие шланги.

После чего бетон утрамбовывают электрическим виброинструментом или ручным методом, путем прокалывания раствора арматурным прутком. Это выполняется, для того чтобы удалить все воздушные пузыри в толще бетона Уровень наполненного бетонного раствора выравнивают с использованием правила и кельмы.

Распространенные ошибки

Даже незначительные ошибки, допущенные при изготовлении армопояса на стенах, возведенных из легких блоков способны привести к их разрушению. Как правило, больше всего проблем создают себе сами застройщики, которые начинают заливку армопояса, не имея под рукой проекта и технологической карты.

А это значить, что может быть неправильно подобрана арматура или не выдержаны размеры каркаса, в результате чего конструкция получится слабой и не сможет защитить стены от разрушений под воздействием плит перекрытия или кровли.

Ключевые ошибки, которые допускают застройщики при армировании армопояса на домах, возведенных из газобетона:

  1. Неправильно выбранные диаметры сечений для поперечных и продольных элементов.
  2. Применение сварных соединений для арматуры, которая не предназначена для этих целей, то есть без литеры «С» в маркировке.
  3. Нарушение расстояния между вертикальными и горизонтальными стержнями каркаса.
  4. Нарушение уровня заливки каркаса бетоном, он оголен или покрыт слоем менее 30 мм.
  5. Неправильно выполненные углы армокаркаса, имеется перекрест арматурных стержней, что недопустимо, поскольку такой метод приводит к расслоению бетона.
  6. Нарушение сгиба арматуры путем ее нагрева или подпиливания места изгиба.
  7. Оба метода серьёзно обессиливают арматурные стрежни, что вероятно вызовет разрушение стены под нагрузкой.
  8. Нарушение порядка сгибания арматуры, класса А-III допускается сгибать только в холодном режиме на угол не выше 90 градусов, с Д изгиба = 5 Д арматуры, для обеспечения прочности.

    Одновременно следят за тем, чтобы свободный отгибаемый конец прутка не был меньше 12 Д арматуры. Загиб арматуры до 180 градусов снижает прочностные характеристики армопояса на 10 и более процентов.

  9. Нарушение процедуры вязки во время сгиба арматуры, у которой один конец замоноличен в стене.
  10. Неправильный выбор материала арматуры, применение в ее качестве недопустимых материалов: алюминиевые уголки, стальные трубы, стальные листы или металлолом.

    Такие строительные материалы не владеют нужными прочностными характеристиками, чтобы вынести расчетные нагрузки на растяжение/сжатие, и не смогут предохранить бетон от деформаций и трещинообразования.

  11. Армирование выполнено с использованием отработанных рельсов аналогично не разрешается вследствие невысокого уровня сцепления рабочего раствора с гладкой поверхностью железа.
  12. Применение алюминиевой проволоки, в создании армокаркаса запрещено, поскольку соединения бетона с алюминиевой поверхностью создает химическую реакцию, с последующим разрушением бетона.

Обратить внимание! Застройщик должен применять только проектную марку арматуры, в количестве и модификации, указанной в проекте в спецификациях материалов.

Кроме того, приобретая нужные арматурные изделия и закладные нужно сделать визуальный осмотр товара. Стальная арматура не должна иметь отслаивающуюся ржавчину, механические повреждения. Она должна быть ровной по всей длине.

А на стеклопластиковых прутьях не должны быть дефекты в виде сколов и выпадающих волокон. Также важно обратить внимание на равномерность внешней окраски и спиральной навивки стеклопластикового изделия.

Не должна застройщика радовать и низкая цена арматуры, которая скорее всего говорит о плохом качестве товара.

Полезное видео

Армирование армопояса:

Заключение

Армирование армопояса для стеновых конструкций жилых домов из легких бетонных блоков – это обязательный строительный этап, который выполняется по проекту. Его цель — усиление стенового материала и увеличение несущих характеристик дома за счет создания монолитного железобетонного пояса.

Бетон, усиленный армокаркасом способствует росту несущей способности стеновых конструкций, повышая их сопротивление динамическим и статистическим нагрузкам. Благодаря этому повышается их трещиностойкость.

Армирование армокаркаса обладает высокой технологичностью, поскольку может принимать любую форму по замыслу проектировщика. В результате пояс получается с высокими характеристиками по тепло-, огне-, химической и биологической стойкости, что в разы увеличивает нормативных срок службы стен из легкого бетона.

Именно благодаря вышеупомянутым свойствам, процесс армирования справедливо получил огромную популярность в индивидуальном, гражданском и промышленном строительстве.

Автомобильные компоненты | Дюпон™ | DuPont USA

Повышение эффективности автомобильных компонентов

Волокна DuPont™ Nomex® и Kevlar® сочетают в себе огнестойкость и термостойкость, прочность, усиление и другие свойства, которые могут помочь улучшить фильтры, ремни, прокладки и другие автомобильные компоненты.

Волокна марки Kevlar® и Nomex® помогают повысить безопасность, производительность и долговечность автомобильных компонентов для самых разных транспортных средств, от легковых автомобилей и легких грузовиков до профессиональных гоночных автомобилей. Нередко новый автомобиль имеет несколько важных деталей, в которых используются продукты, изготовленные из арамидных волокон Kevlar® и огнестойких волокон Nomex®.

Nomex® для внутренней огнестойкости и высокотемпературных применений в автомобильных компонентах:

Листовые конструкции Nomex® используются в качестве теплозащитных экранов, а также изоляционных экранов для проводов свечей зажигания. Другие области применения под капотом, где Nomex® помогает обеспечить ценность, включают гибкие, высокотемпературные шланги, например те, которые подают горячий воздух во впускные коллекторы, и шланги турбонагнетателя. Внутри автомобилей Nomex® помогает предотвратить перегрев моторных отсеков, разрыв шлангов радиатора и выход из строя стеклоочистителей даже в ненастных погодных условиях.

Прочность Kevlar® для сохранения формы и увеличения срока службы изделия:

Ремни
Высокий модуль упругости и устойчивость к истиранию пряжи Kevlar® помогают ремням сохранять свою первоначальную форму и натяжение в течение миллионов оборотов, которые они совершают в течение срока службы автомобиля.

Тормозные колодки
Силы трения, на которые рассчитаны тормозные колодки, оказывают меньшее влияние на тормозные колодки, изготовленные из целлюлозы Kevlar®. Повышенная термическая стабильность и собственная стойкость к истиранию тормозных колодок, армированных целлюлозой Kevlar®, позволяют им служить долго и безопасно и бесшумно останавливать транспортное средство.

Муфты
Как и тормоза, сцепления подвергаются серьезным фрикционным нагрузкам, эффективным решением которых является Кевлар®. Испытания показали, что накладки сцепления, в которых используется целлюлоза Kevlar®, не требуют обслуживания или замены так часто, как стандартные накладки сцепления.

Прокладки
Химическая и термическая стабильность делают прокладки, армированные целлюлозой Kevlar®, прочными и долговечными.

Шланги
Использование вязаного или плетеного волокна Kevlar® для армирования шлангов радиатора, трансмиссии и турбонагнетателя помогает сделать их прочными и легкими. Это связано с тем, что Kevlar® не только прочнее других материалов, обычно используемых в шлангах высокого давления; он также обладает отличной термической стабильностью и химической стойкостью.

Композиты
Кевлар® заменяет армированный стекловолокном пластик в кузовах гоночных автомобилей NASCAR и воздушных заслонках, потому что он помогает предотвратить разрушение кузова автомобиля или оставление опасного мусора на трассе после аварии. Волокно Kevlar® используется в устройстве HANS — спасательном удерживающем звене, поддерживающем голову и шею водителя, — которое помогает поглощать силы удара, достаточно сильные для повреждения шейных позвонков.

В автомобилях Формулы 1 используются ремни из кевлара, чтобы удерживать колеса, которые отрываются во время аварий, что помогает предотвратить их отскакивание от трассы на трибуны.

Шины
В конструкции шин для легковых и грузовых автомобилей используется кевлар®, поскольку он помогает обеспечить превосходную устойчивость к проколам, истиранию и разрыву. К другим преимуществам шин, изготовленных из кевлара®, относятся более тихая езда и снижение веса при вращении, что помогает снизить нагрузку на двигатель и, как правило, приводит к повышению эффективности использования топлива.

Автомобильная броня
Кевлар® представляет собой эффективное и легкое решение для защиты транспортных средств, которое помогает защитить от баллистических атак, позволяя легковым и легким грузовикам сохранять большую часть своих первоначальных характеристик управляемости при одновременной остановке нескольких снарядов. Правоохранительные органы, компании по обеспечению безопасности денежных средств и люди, которые живут или работают во враждебных условиях, используют броню Kevlar® для повышения безопасности в транспортных средствах, где вес имеет решающее значение.

Патенты класса 2/2.5

Совпадения 1–50 из 775 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 >

392
Соответствие Документ Название документа
112 Асимметричный бронежилет
Бронежилет включает панель, имеющую переднюю, противоположную заднюю, левую и правую стороны, верхнюю и нижнюю части, и вертикальную ось, проходящую через панель в месте, промежуточном между правой и. ..
2
Мультиаксиальная ткань для баллистических применений
Изобретение касается мультиаксиальных тканей, содержащих первый слой, состоящий из множества первых нитей, по существу параллельных в первом направлении; второй слой, состоящий из множества…
3 RE45459 Защитный шлем
Каска защитная включает: жесткую оболочку, включающую в себя, как правило, куполообразную секцию, три амортизирующих вкладыша внутри оболочки куполообразной секции, функционально соединенных с жесткой оболочкой;…
4

47
Держатель для бронежилета
Узел, предназначенный для съемной установки брони на тело пользователя в защитном положении, включающий основание, имеющее внутреннюю часть и внешнюю часть. Внутренняя часть структурирована так, чтобы…
5

62

Бронежилет
Система бронежилетов, включающая тканевый носитель, сконфигурированный (i) для ношения пользователем и (ii) для удерживания пластин брони. Задняя бронепластина удерживается носителем. Правая боковая пластина удерживается…
6

46
Повышение эффективности бронежилетов
Усовершенствование известных вставок из твердой брони, которые содержат керамическую ударную поверхность и слой для сбора мусора, который добавляет рассеивающий слой, прикрепленный к слою для сбора мусора…
7 8997262 Персональная несущая система
Описаны персональные несущие системы. Варианты осуществления включают поясной ремень, имеющий карман, внутри которого устанавливается поддерживающая панель. Верхняя часть опорной панели находится в муфте, соединенной…
8 8990971 Несущий каркас тактического жилета
Несущий жилет, состоящий из хомута, сердечника для ношения брони, прикрепленного к хомуту, и узла поясного ремня для распределения веса на талию или бедра пользователя, прикрепленного к хомуту.
9 8984663 Одежда для маркировки ударов
Метод и устройство для облегчения тренировок с применением силы-на-силе (FOF). В частности, жилет для маркировки удара (IMV) для использования при регистрации события баллистического удара при трехмерном. ..
10 8978162 Одежда с защитой от порезов
Предусмотрен устойчивый к порезам свитер, включающий нагрудную часть, рукава, воротник и застежку, проходящую от верхнего края воротника через по меньшей мере часть грудной части. Закрытие…
11 8966668 Система защиты подвески полотна и мочевого пузыря
Легкие и гибкие системы индивидуальной защиты для защиты суставов, костей и мышц, где один вариант включает жесткую внешнюю оболочку в качестве защиты, газонаполненный…
12 8951924 Структура баллистического ламината с трубчатыми рукавами, содержащими пучки однонаправленных нитей, и способ ее изготовления
Пуленепробиваемый ламинат в сборе, содержащий пару пленок с массивом уложенных друг на друга пар первого и второго однонаправленно ориентированных пучков высокопрочных нитей между ними, с. ..
13 8925115 Медицинский набор с низким профилем
Раскрыты системы оказания первой помощи для сверхкомпактного подсумка первой помощи, сконфигурированного для размещения за баллистическими пластинами защитного жилета. В данной комплектации аптечка защищена…
14 8
Ненавязчивый высококачественный готовый к ношению бронежилет
Это изобретение представляет собой каркасный жилет в форме туловища, предназначенный для использования в качестве баллистической брони. Этот предмет одежды содержит вставки, состоящие из цельных панелей из гибкого баллистического…
15 8898814 Съемный жилет
Жилет съемный с передней панелью; элементы переднего плечевого ремня, которые включают в себя по меньшей мере одно отверстие для крепления переднего плечевого ремня; задняя панель; первый элемент поясного ремня и второй поясной ремень. ..
16 8887317 Защитная одежда с ножницами, отклоняющими и заклинивающими препятствия
Защитная одежда и нижнее белье с ножницами, отклоняющими и блокирующими препятствия, включают ремни, в которых препятствия расположены последовательно параллельно их лямкам и имеют параллельные…
17 8887312 Шлемы из керамики для защиты от высокоэнергетических осколков и винтовочных пуль
Раскрываются шлемы военного и другого назначения, требующие устойчивости к высокоэнергетическим осколкам и винтовочным пулям. Шлемы изготавливаются из комбинации керамики, либо в виде…
18 8883661 Композитный материал для баллистической защиты и соответствующий способ его получения
Настоящее изобретение относится к композитному материалу для баллистической защиты, содержащему баллистическую тканевую подложку, имеющую, по крайней мере, одну поверхность, снабженную полимерным покрытием, получаемым с помощью. ..
19 8875312 Модульная устойчивая к порезам и истиранию защитная одежда и система защитной одежды
Модульная защитная одежда включает в себя первый и второй защитные компоненты. Первый защитный компонент предназначен для защиты части тела пользователя предмета одежды. Первый…
20 8871658 Жесткие баллистические композиты, изготовленные из полипарафенилентерефталамидных волокон, имеющих большое число денье на нить.
В соответствии с некоторыми вариантами осуществления предлагается пуленепробиваемый композит, включающий множество нитей с большим числом денье на филамент (dpf). Пряжа с большим dpf может иметь «Composite-Armor dpf. ..
21 8853105 Шлемы для защиты от винтовочных пуль
Образуется оболочка шлема, имеющая наружную часть из волокнистых слоев, среднюю часть из волокнистых слоев и внутреннюю часть из волокнистых слоев. Слои внешней секции содержат высокопрочные…
22 8850612 Баллистический шлем и способ изготовления
Представлены способы и устройства для бесшовного пуленепробиваемого шлема. В одном примерном варианте осуществления шлем содержит высокоэффективные волокна, объединенные матричным материалом и…
23 8844062 Одежда для баллистической защиты и ношения снаряжения
Изобретение относится к одежде для баллистической защиты и переноске снаряжения, включающей: привязь для переноски, включающую заднюю часть, пригодную для покрытия спины пользователя, спины. ..
24 8826462 Съемный жилет
Жилет съемный с передней панелью; элементы переднего плечевого ремня, которые включают в себя по меньшей мере одно отверстие для крепления переднего плечевого ремня; задняя панель; первый элемент поясного ремня, который простирается от…
25 8819984 Устройство стабилизации огнестрельного оружия
В настоящем изобретении предложено устройство для стабилизации огнестрельного оружия, имеющее (1) основной корпус, дополнительно имеющий стопорный выступ, который образует углубление на передней поверхности основного корпуса; первый магнит…
26 8808048 Тактическая система безопасности плавучести
Тактическая спасательная система плавучести, имеющая крепление тактического спасательного жилета, съемно прикрепленное к тактическому жилету. Тактический спасательный жилет с двумя боковыми панелями…
27 8776262 Система чехла для баллистических жилетов
Чехол для переноски баллистического жилета имеет накидку, которая проходит через плечи пользователя от пояса спереди до пояса сзади. Он имеет внешний слой из ткани, дополнительную подкладку и подкладку.
28 8769713 Жилет для маркировки ударов
Метод и устройство для облегчения тренировки силовых упражнений (FOF). В частности, жилет для маркировки ударов (IMV) для регистрации баллистических ударов по трехмерным…
29 8770624 Защита от ударов
Раскрыт способ управления безопасностью транспортного средства, при котором одежда или подобное изделие носится пассажиром транспортного средства. Одежда включает в себя разрушаемые элементы, которые поглощают или рассеивают…
30 8763167 Защитное нижнее белье с антибаллистическими панелями
Защитное нижнее белье (10), показанное в виде шорт, включает цельнолитые защитные панели (22, 26, 30), обладающие свойствами защиты от порезов. Защитные зоны (22, 26, 30)…
31 8759236 Резина, армированная полиолефиновым волокном
Прорезиненные полиолефиновые ткани, особенно прорезиненные полиолефиновые волокна, содержащие ткани, и способ вулканизации каучука без плавления или снижения характеристик волокон. А…
32 8757041 Система многослойной угловой брони
Трубчатая броня заставляет входящие снаряды поражать под углом сорок пять градусов, что вызывает изменение вектора снаряда при ударе. Величина его движения уменьшена по вектору силы,…
33 8739312 Баллистический жилет
Баллистический жилет не включает и не требует переноски. Жилет включает в себя переднюю баллистическую панель, постоянно заключенную в передний непромокаемый чехол, причем передний непромокаемый чехол имеет на внешней…
34 8695112 Гибкий бронежилет с полужестким и гибким компонентом
Многослойные пуленепробиваемые изделия, образованные из комбинации гибких и полужестких панельных компонентов. Гибкие и полужесткие панели могут включать тканые волокнистые слои, нетканые…
35 8683908 Сборка личной брони
Комплект индивидуальной брони защищает человека от ударов сзади. Сборка включает в себя множество броневых листов. Каждая броневая пластина изогнута, при этом каждая броневая пластина сконфигурирована так, чтобы…
36 8671462 Ударопрочная трикотажная ткань, обладающая баллистической стойкостью, изготовленная из многослойной модифицированной трикотажной структуры и мягкой конструкции бронежилета, содержащей то же самое.
Прочный трикотаж, изготовленный из множества панелей трикотажного полотна с модифицированной структурой трикотажа, соответствующей рядам лицевых петель, при этом каждая из панелей трикотажа…
37 8656512 Усовершенствованная инженерная одежда
Предмет одежды из гибридной ткани под бронежилет имеет первую и вторую части ткани. Первая часть ткани, предназначенная для покрытия верхней части туловища пользователя, оставленной незащищенной бронежилетом…
38 8646116 Пуленепробиваемая защита паха
Предусмотрена баллистически стойкая защита паха. Защита паха включает в себя паховую панель и съемную паховую повязку. Панель в области паха можно подвешивать к одежде или снаряжению для защиты…
39 8635714 Поддерживающий пояс для использования с бронежилетом
Раскрыт поддерживающий пояс для использования с бронежилетом. Опорный ремень имеет центральный элемент, включающий два противоположно расположенных боковых элемента и по крайней мере один горизонтальный ремень, имеющий вертикальную. ..
40 8627514 Готовое к транспортному средству модульное легкое грузоподъемное оборудование
Предпочтительно готовое к транспортному средству модульное легкое несущее оборудование «V-MOLLE» включает полужесткую панельную часть, которая включает переднюю боковую поверхность и заднюю поверхность. В…
41 8615817 Защитный головной убор и защитный доспех и способ модификации защитного головного убора и защитного доспеха
Настоящее изобретение обеспечивает защитный головной убор, содержащий оболочку (26), имеющую обращенную внутрь поверхность, которая при использовании обращена к голове (10) пользователя головного убора, и обращенную наружу. ..
42 8615812 Высокопрочный пористый углерод и его многофункциональные применения
Описан высокопрочный пористый углерод и способ его изготовления для многофункциональных применений, таких как баллистическая защита, конструктивные элементы, электроды ультраконденсаторов, газ…
43 8617680 Многослойный полиэтиленовый материал и баллистически стойкие изделия из него
Настоящее изобретение относится к полиэтиленовому материалу, который имеет множество однонаправленно ориентированных полиэтиленовых монослоев, перекрестно сложенных и сжатых под углом друг к другу, каждый…
44 8601930 Броня
Пуленепробиваемый броневой элемент для использования в качестве мозаики в гибкой броневой матрице имеет твердую основную часть и облицовку поверх указанной основной части, такую ​​как слой полимера или композита с полимерной матрицей. ..
45 8595862 Съемный жилет
Жилет съемный с передней панелью; элементы переднего плечевого ремня, которые включают в себя по меньшей мере одно отверстие для крепления переднего плечевого ремня; задняя панель; первый элемент поясного ремня, который простирается от…
46 8584917 Несущая система, имеющая переднюю и заднюю части и средства крепления к туловищу человека
Изобретение относится к несущей системе, имеющей переднюю часть и заднюю часть первого и второго средств крепления к туловищу человека, а также набедренный ремень, который может быть соединен с задней частью посредством…
47 8578513 Дельтовидная система защиты рук для баллистических бронежилетов
Система защиты дельтовидной мышцы для баллистического жилета, включающая чехол для дельтовидной мышцы асимметричной анатомической формы с креплениями для крепления к бронежилету. Крышка дельтовидной связана…
48 8572762 Устройство и система распределения и поддержки веса для бронежилетов
Предусмотрено устройство распределения несущего веса. Устройство содержит гибкий, но жесткий задний бандаж, поясной ремень, при этом поясной ремень соединен через корпус со спинным бандажом,…
49 8561213 Многослойное защитное нижнее белье
Защитное нижнее белье (10), показанное в виде шорт, включает цельнолитые защитные панели (22, 26, 30), обладающие свойствами защиты от порезов. Защитные зоны (22, 26, 30)…
50 8555412 Ненавязчивая высококачественная готовая одежда для скрытого ношения.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
