Схемы проходных выключателей (двухклавишные и трёхклавишные) позволяют осуществлять включение и выключение освещения с двух и более различных месть их установки. Это в некоторых случаях не просто удобно, а и очень необходимо. К примеру, имеется длинный коридор. Он естественно освещается. Включив свет в начале, и имея эту самую схему подключения проходного выключателя, Вам не придётся вновь возвращаться для отключения, а можно это сделать вторым выключателем, что установлен в другом конце коридора.
Давайте подробнее рассмотрим эту схему подключения, состоящую из двух выключателей. Для неё потребуются два переключателя (они также называются «проходные»), каждый из которых имеет по три контакта и два положения переключения. Причём, режим переключения должен быть «перекидного характера», то есть — один контакт является общим для двух других. В одном положении он замкнут с одним из них, а в другом положении, естественно, с другим.
Следовательно, общая замкнутость всех трёх контактов полностью исключена.
Теперь разберёмся с нарисованными схемами. Обе схемы состоят из соединительной коробки, самих проходных выключателей, светильника и соединительных проводов (при монтаже, это будут двух, трёх и четырех жильные кабеля). На первой схеме, что находится по левую сторону, изображена схема подключения проходного выключателя с управлением из двух разных мест. Как видно, один провод (в нашем случае это нулевой) идёт от источника электропитания в соединительную коробку и с неё уже на лампу. Другой (фазный провод), после коробки подсоединяется к общему контакту одного из выключателей. Два переключаемых контакта одного выключателя соединяются с двумя контактами второго выключателя (через коробку). Ну и с общего контакта второго выключателя фаза подаётся на второй контакт лампы.
Что касается самого монтажа данной схемы — ставятся на свои установочные места проходные выключатели, от которых выводятся трехжильные кабеля.
Монтируются светильники, что соединятся параллельно и от которых в итоге выходит двухжильный кабель. Далее, в наиболее подходящем месте устанавливается соединительная коробка (с учётом минимальной длины кабеля и удобного места самого расположения этой коробки). В неё то и вводится кабель от светильников, питания и самих проходных выключателей. В этой коробке производится соединение проводов между собой, как показано на схеме.

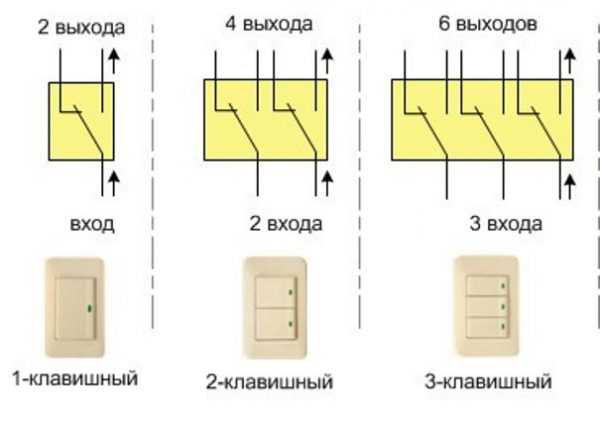

Схема подключения проходного выключателя с управлением из 3-х мест (трёхклавишый проходной выключатель) мало чем отличается от предыдущей (общий принцип одинаков). В ней добавлен ещё один проходной выключатель, который немного отличается от предыдущих. Как видно из схемы, это спаренный выключатель. То есть, при нажатии одной клавиши, происходит одновременное перекидывание двух контактов электрически независимых друг от друга. Вдобавок, как Вы должны были заметить, с него выходит четырёх жильный кабель.
Схемы подключения проходных выключателей подобного типа хороши тем, что относительно просты в своём конструктивном исполнении (не требуется дополнительных компонентов).
И они не ограниченны количеством таких мест управления, их может быть от 2-ух до бесконечности (при условии использования первого и последнего включателя 3-х контактного, а все между ними 4- контактные). Существуют и иные схемы, которые позволяют обойти это ограничение. Но о них мы поговорим в других статьях. А на этом завершу тему, схема подключения проходного выключателя двухклавишного и трёхклавишного.
P.S. Хотелось бы ещё раз обратить Ваше внимание на специфику данных выключателей. Они обязательно должны быть «перебрасывающего принципа действия». Простые выключатели на два положения в этой схеме работать не будут. Сэкономьте свои деньги, не покупая другой тип переключателя.
3-клавишная коробка выключателя/розетки; Глубина 3-9/16 дюймов, термопласт, 64 Cu
Основной контент начинается здесьAllied Molded Products
MFR: Allied Molded Products
MFR #: P-643
UPC: 085339463023
Артикул #: 65739
Allied Molded Products
MFR #: P-643
UPC: 085339463023
Артикул #: 65739
Наличие
| Местоположение | В наличии Кол-во |
|---|---|
| В наличии | 632 |
$12,3372 каждый
Описание
64,0 Cu.
В. Трехместная электрическая коробка для использования с кабелем в неметаллической оболочке — Литые шлицевые отверстия для устройств, смещенные калибровочные метки, выравнивающие ребра — Новое рабочее жилое строительство 2 HR огнестойкие стены — Новое рабочее жилое строительство 2 огнестойкие стены HR — Поликарбонат — Термопластик — Размер : Г=3 9/16, Ш=5 13/16, В=3 3/4 — Крепление с угловыми средними гвоздями
Характеристики
- Размеры: 5-13/16 дюймов Ширина x 3-9/16 дюймов Глубина х 3-3/4 дюйма высота
Технические характеристики
| Каталожный номер | Р-643 |
| Производитель | Allied Molded Products |
| Марка | Allied Molded Products |
| Суббренд | ФЛЕКСБОКС |
| Страна происхождения | США |
| Сделано в США | Да |
| Приложение | Новое строительство жилого дома 2 HR огнестойкие стены |
| Кабельный ввод | Двенадцать литых зажимов Speed Klamp |
| Цвет | Черный |
| Строительство | Литье под давлением |
| Объем | 64,0 |
| Изоляция | Непроводящий неметаллический |
| Нокауты | № |
| Материал | Поликарбонат — термопласт |
| Крепление | Скошенные средние гвозди |
| Количество розеток | 6 |
| | Залитые шлицевые отверстия устройства, смещенные калибровочные метки, выравнивающие ребра |
| Стандартный | УЛ 514 С |
| СКП | 085339463023 |
| Тип изделия | Электрическая коробка с тремя постами для использования с кабелем в неметаллической оболочке |
| Размер | Г=3 9/16″, Ш=5 13/16″, В=3 3/4″ |
3 банды | Проводка освещения
Выключатель света этого формата имеет три отдельных выключателя на одной лицевой панели.
По сути, это три переключателя Single Gang 1 Way на одной лицевой панели.
Единственное место, где вы могли бы использовать такое чудовище, это если бы у вас было три источника света (или комплекта источников света) в одной комнате, каждый из которых управлялся одним из отдельных выключателей. Такое расположение не является обычным, вы, скорее всего, найдете используемый 3-канальный двухпозиционный переключатель (он будет выполнять ту же работу, но у вас будут запасные клеммы L2 на каждом банде, которые вам не нужно будет использовать).
Лицевая панель трехклавишного выключателя
Рис. 2: Трехклавишный выключатель одностороннего действия
Механизм переключения
Механизм одностороннего выключателя света
Каждая из групп (или переключателей) выше на рис. 2 (всего их три) работает следующим образом: когда переключатель включен, клеммы COM и L1 соединяются вместе. В выключенном состоянии COM ни к чему не подключен.
Между двумя группами на рис.
2 нет соединений. Каждая группа представляет собой один дискретный переключатель.
Теги: 1-позиционный, 3-клавишный, электрические выключатели, выключатель света
2-позиционный переключатель, соответствующие схемы и электрические схемы
Проводка 2-ходового выключателя освещения (3-проводная система, новые цвета кабелей)
2-ходового включения освещения (3-проводная система, старые цвета кабелей)
2-ходового включения освещения (2-проводная система)
3-проводного подключения переключателя света (3-проводная система) , старые цвета)
Проводка трехпозиционного выключателя освещения (трехпроводная система, новые цвета кабелей)
Проводка трехходового переключателя света (двухпроводная система)
Этот тип выключателя света имеет три отдельных переключателя на одной лицевой панели. По сути, это три двухпозиционных переключателя Single Gang на одной лицевой панели.
Лицевая панель тройного переключателя
Рис. 2: Трехместный двухпозиционный переключатель освещения
Механизм переключения
Рис. 3: Механизм двунаправленного переключателя освещения
три) работают следующим образом (рис. 3): в положении 1 (когда переключатель опущен или включен), COM и L1 соединены вместе (точно так же, как односторонний переключатель). В положении 2 (когда переключатель поднят или выключен) COM и L2 соединены вместе.
Между тремя группами на рис. 2 нет соединений. Каждая группа представляет собой один дискретный переключатель.
Теги: 2-позиционный, 2-позиционный переключатель, 3 группы, электрические выключатели, выключатель света, двухпозиционный переключатель
Схемы цепей и электрические схемы промежуточного переключателя
Схема подключения промежуточного переключателя (старые цвета кабелей)
Схема подключения промежуточного выключателя (новые цвета кабелей)
3-клавишный промежуточный выключатель света используется, когда три или более выключателя управляют одним светом, и используется для достижения этой цели в сочетании с двумя двухпозиционными выключателями света.
