Высота вытяжной трубы над крышей: Высота вентиляционной трубы над крышей СНиП

как обустроить вывод на кровлю, требования, какой вес и сечение фановой вытяжной трубы, инструкции по монтажу своими руками

Содержание статьи:

1. От чего зависит тяга
2. Устройство вентиляционных каналов
3. Температурная зависимость вентиляции
4. Сопротивление вентиляционного канала и вывод трубы на крышу
5. Обеспечение правильной работы системы вентиляции

Вентиляционные трубы на крыше должны обеспечивать беспрепятственный вывод воздуха из помещения при температуре внешней среды +12 градусов. При этом температура внутри дома должна быть 20 градусов для всех комнат кроме ванной (24 градуса).

Вытяжные трубы должны обязательно размещаться в таких комнатах как:

• ванная;
• туалет;
• кухня;
• кладовая.

То есть вентиляция обустраивается в тех комнатах, которые не имеют окон и, таким образом, не имеют иного доступа свежего воздуха. Для организации системы вентиляции необходимо провести расчеты того, какая должна быть высота трубы над крышей и сколько вытяжных отверстий необходимо в комнате. Также важно набросать на бумаге предварительный план вентиляции на крыше частного дома.

От чего зависит тяга

При низкой температуре воздуха снаружи и высокой внутри, возникает определенная разница. Чем она больше, тем сильнее воздух из внутренних помещений поднимается, то есть увеличивается количество отводимого воздуха. Когда на улице становится тепло, разница уменьшается и эффективность вытяжной вентиляции падает.

Количество отводимого из комнаты воздуха зависит от силы тяги, то есть от скорости перемещения воздушных масс по вентиляционной системе. Тяга зависит от сечения трубы вентиляции, от протяженности каналов и разницы температур.

Устройство вентиляционных каналов

Выбор длины и сечения:

• Трубы для камина из нержавейки подбирают таким образом, чтобы каминная труба имела сечение канала не менее 16 кв.
  см.
• Сторона канала должна быть не менее 10 см. Зачастую подбирают трубы по стандарту 14*14 см, при этом длина такого канал может составлять 3 м.
• При большем сечении (14х27 см), длина канал должна быть меньше (2 м).

Все расчеты и нюансы вентиляционной системы необходимо выполнить заранее. Так как в процессе работ внести правки в «проект» практически невозможно. Практика показала, что длина вентиляционных каналов различных комнат, находящихся на одном уровне, должна быть практически равной. Если каналы будут иметь большую разницу в длине, то это может серьезно ухудшить эффективность работы вентиляции. Поэтому следует помнить, что длинная фановая труба на крыше будет иметь большую силу тяги и при падении притока воздуха, в более коротком канале значительно снизится сила вытяжки. Такая ситуация нередко может возникнуть в каналах домов с ограниченным поступлением воздуха снаружи (прочтите: «Дымоходы и вентканалы — правила эксплуатации»).

Если сделать длину каналов равной для различных комнат физически невозможно, то более длинные участки системы оснащаются вентиляционными решетками, которые позволяют снизить тягу.

Температурная зависимость вентиляции

Значительное влияние на силу тяги в системе вентиляции играет разница температур на входе и выходе канала. С увеличением разницы температур возрастает тяга. Именно поэтому в зимнее время естественная вентиляция работает намного эффективнее, чем летом. Для того чтобы тяга оставалась на приемлемом уровне, нельзя допускать охлаждения вентиляционной шахты. Для удобства защиты трубы от холода, ее помещают во внутренние стены помещения. В случае пролегания во внешних стенах, ее в обязательном порядке оборачивают слоем теплоизоляции. Открытые участки труб, которые проходят по неотапливаемым помещениям, следует также утеплять.

Еще на этапе проектирования необходимо предусмотреть закладку теплоизоляции вокруг труб, проходящих под самой крышей. Если оставить этот момент без внимания, то может оказаться, что расстояния между кровлей и стенками канала недостаточно для необходимой толщины изолирующего материала. Вес трубы нержавейки позволяет обеспечить надлежащую защиту канала без создания больших нагрузок на несущие системы.

Вытяжная труба на крыше может иметь обогрев, если она размещается вдоль труб горячего водоснабжения или отопления. При таком монтаже каналы системы не будут холодными, обогрев крыши позитивно сказывается на качестве вентиляции воздуха. Единственным минусом при этом является то, что на таких участках тяга будет немного больше, чем на других отрезках вентиляционного канала, что может привести к нарушению правильной работы системы в целом. Поэтому об этом следует подумать на этапе проектирования.

Сопротивление вентиляционного канала и вывод трубы на крышу

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Тяга воздуха очень зависит от внутренней поверхности вентиляционных каналов. А если быть точнее — от трения, создаваемого стенками материала. Меньшая шероховатость при этом означает большую тягу.

Для снижения сопротивления можно поступить следующим образом:

• Все соединения из кирпичей, блоков и других элементов, которые составляют шахту вентиляционного канала, необходимо тщательно подгонять друг к другу, чтобы вышла как можно более ровная плоскость.
• Швы необходимо делать без углублений или выступов.
• По всей своей длине сечение канала вентиляции не должно изменяться. Если же чисто технически невозможно придерживаться данного условия, то угол отклонения стенок шахты не должен превышать 30 градусов.
• Не допускаются любые горизонтальные площадки в вентиляционной шахте.

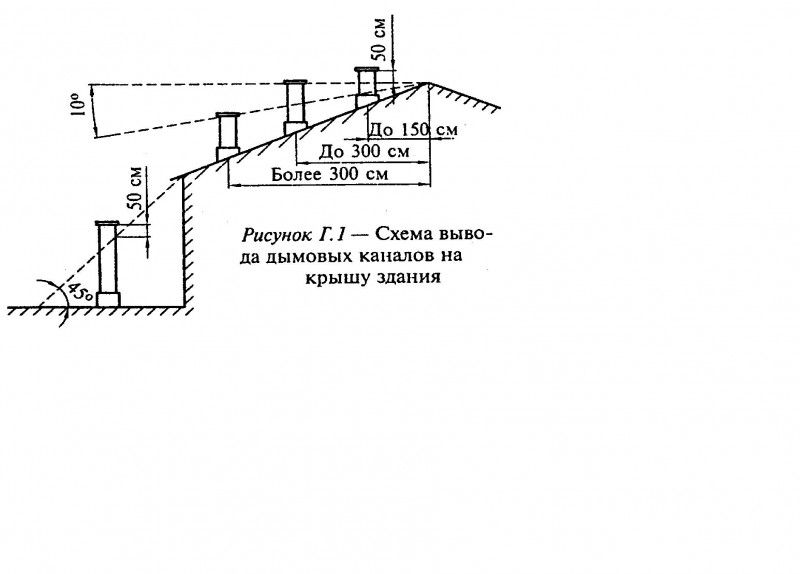

Вывод фановой трубы на крышу должен выполняться таким образом, чтобы не возникало никаких затруднений для вытяжки воздуха. Поэтому важно просчитать все характеристики вытяжной трубы. В зависимости от результатов, проектируются вентиляционные каналы, их сечение и протяженность и т. д.

Если расположение трубы на крыше дома низкое, то тяга может быть недостаточной или еще хуже, может возникнуть обратная тяга, то есть вытяжка будет работать на втягивание воздуха. Это чревато задымлением помещения. Для того чтобы решить эту проблему, можно использовать различные насадки на конец вентиляционной трубы. Они значительно улучшают силу тяги и позволяют системе вентиляции нормально работать при сильном или низком ветре.

Обеспечение правильной работы системы вентиляции

Качество работы системы естественной вентиляции напрямую зависит от подхода к устройству вытяжек. Изготавливать вентиляционные трубы необходимо в строгом соответствии со строительными нормами. Эффективность системы обеспечивается за счет притока в помещение необходимого количества свежего воздуха. При слабом поступлении воздуха, попадающего в дом снаружи, тяга в вентиляционных каналах будет малой.

В некоторых случаях возникает эффект обратной тяги. Наиболее эффективным методом решения проблемы слабого притока воздуха в дом может быть установка приточных вентиляторов в стенах и окнах. Это особенно важно, если дом построен с использованием современных материалов, не допускающих «дышащий» эффект. Именно поэтому часто после установки пластиковых окон тяга воздуха может значительно упасть. Небольшой эффект приносит и проветривание помещения. Но он является кратковременным, так как заканчивается сразу же после закрытия окон или дверей.

Правильная вентиляция особенно актуальна для тех домов, в которых для отопления применяется газовое оборудование. Сама система вентиляции необходима не только для отвода воздуха, загрязненного продуктами сгорания, но также для притока свежего воздуха извне. Благодаря правильной вентиляции обеспечивается обеспечение газового котла необходимым количество кислорода, необходимого для сгорания топлива. Читайте также: «Правильная вентиляция для газового котла в частном доме – нормы и правила».

Для систем отопления на твердом топливе высота трубы над крышей имеет особое значение. Так, при малых ее значениях дым будет возвращаться в комнату, снижая при этом силу тяги и увеличивая вероятность возгорания. При слишком большой высоте интенсивность вывода горячего воздуха будет слишком высокой, что негативно скажется на количестве потребляемого топлива для сохранения тепла в доме.

Занимаясь организацией системы вентиляции, необходимо взять во внимание множество факторов, начиная от высоты выхода шахты над уровнем крыши, заканчивая шероховатостью внутренних стенок воздушных каналов.

Без надлежащего притока воздуха газ будет сгорать не до конца, таким образом, отопительная система будет работать неэффективно.

Кроме того, в помещении начнет скапливаться угарный газ, что крайне опасно для здоровья человека. При этом увеличение диаметра трубы вентиляции не сможет решить возникшую проблема. По этой причине не рекомендуется устанавливать в доме газовые котлы с камерой открытого типа, так как для такого оборудования требуется гораздо большее количество кислорода, что в конце концов приводит к охлаждению помещения. Поэтому более выгодным решением является установка водяного котла с камерой сгорания закрытого типа. Эффективность отопления и вентиляции при этом возрастает в разы.

Надеемся, мы дали вам общее понятие о системах вентиляции и вывода продуктов горения систем отопления. В следующих наших статьях мы расскажем о том, как пройти крышу трубой и как выполнить проходной элемент.

минимальная высота и диаметр вентиляционной конструкции

Неверный подбор сечения, геометрии и типа вытяжной трубы может привести к нестабильной работе отопительного оборудования, плохой тяге и, как следствие, задымлению помещений и отравлений жильцов угарным газом. Хорошая вытяжная дымовая труба должна обеспечивать качественное сжигание топлива, идеальную тягу, быстрый прогрев стенок, преодоление порога появления конденсата – точки росы, быть прочной, долговечной, простой в монтаже.

Содержание

1. Назначение дымовых вытяжных труб
2. Многооболочковые конструкции вытяжных дымоходов
3. Прочие конструкции вытяжных устройств
4. Размеры дымовой вытяжной трубы — способы определения
5. Вытяжная вентиляционная труба: особенности её установки

Назначение дымовых вытяжных труб

Трубы вытяжные дымовые служат для обеспечения вывода газов, образовавшихся в результате работы отопительных установок. Это происходит благодаря тяге, которая образуется из-за разности плотности горячих дымовых газов и холодного атмосферного воздуха.

Для свободного поступления воздуха в топку устройства, работающего в сочетании с вытяжкой на естественной тяге, необходимо в топке создать значительное отрицательное давление.

В отопительных установках, в которых при сгорании топлива создаётся давление, превышающее атмосферное, вытяжка должна обеспечивать условия для подачи воздуха в отопительную установку, ослабляя сопротивление поступлению дымовых газов в трубопровод.

Типы труб для вытяжки:

• сборные многооболочковые заводского производства,
• для отработанных газов с вентканалом,
• влагостойкие вытяжные трубы,
• дымовые (отдельно стоящие).

Многооболочковые конструкции вытяжных дымоходов

Многооболочковые дымовые вытяжные трубы представляют собой конструкции, смонтированные из отдельных элементов. В их производстве используются углеродистая и полированная высоколегированная нержавеющая сталь, сплавы алюминия и керамика. Эти устройства могут монтироваться либо внутри уже действующих дымоходов из кирпича при их реконструкции, либо функционировать внутри или снаружи сооружения самостоятельно.

Распространённая конструкция керамической модульной дымоходной вытяжной трубы:

• Наружный корпус изготавливается из лёгкого бетона или нержавеющей стали зеркальной полировки.
• Внутренняя труба – гончарное изделие, изготовленное из глазурованного шамота.
• Для среднего утеплительного слоя применяется базальтовая вата.

Керамическая дымоходная вытяжная труба устойчива к воздействию высоких температур – до 1000^{С, разрушительной силе конденсата, может быть легко и быстро собрана.}

Основные минусы таких устройств:

• трубы с бетонным кожухом имеют значительную массу – один погонный метр весит около 80 кг;
• такие дымоходы могут быть только коренными – отдельно стоящими;
• нет возможности обходить препятствия;
• существуют трудности в устройстве узлов подключения.

Металлические элементы не очень хорошо сочетаются с керамическими, поскольку обладают гораздо большим коэффициентом теплового расширения.

По периметру стальных труб, в месте их входа в керамические изделия, необходимо предусматривать зазор – примерно 10 мм, который заделывается асбестовым шнуром или термостойким герметиком.

Заявленный срок службы керамических дымоходов составляет 30 лет, но действительный эксплуатационный период, по утверждению специалистов, равен примерно 100 годам.

Рядом неоспоримых преимуществ обладают многооболочковые дымовые трубы, выполненные из зеркальной нержавеющей стали. Конструкция таких дымоходов состоит из двух стальных труб с проложенным между ними слоем базальтовой ваты. «Тёплые» трубы представляют собой уже готовую для монтажа конструкцию и могут устанавливаться как внутри здания, так и снаружи.  Такие конструкции значительно улучшают работу отопительных агрегатов, повышая КПД всей системы обогрева помещения.

Прочие конструкции вытяжных устройств

Трубы для вывода дымовых газов с вентиляционным каналом предназначаются для отдельных отопительных установок и позволяют решать сразу две задачи:

• Первая – вывод отработанного газа от отдельных установок,
• вторая – подача в установку воздуха, необходимого для поддержания процесса горения.

Такие трубы рекомендованы к применению в домостроениях с индивидуальной отопительной системой и воздухонепроницаемыми окнами и дверями.

Отдельно стоящие дымоходы устанавливают для систем централизованного отопления. Высотадымовой вытяжной трубы должна подбираться в соответствии со стандартами уровня загрязнения воздуха, действующими в данной местности. Отдельно стоящие трубы обычно состоят из трёх элементов: одной или нескольких внутренних труб, изоляционного слоя и внешнего корпуса из стали, железобетона или кирпича.

Вытяжные трубы влагостойкие используются в комплексе с конденсационными котлами или низкотемпературными тепловыми генераторами, при работе которых образуются газы с температурой менее 100^{С. В результате этого появляется значительное количество конденсата, повреждающего и разрушающего дымовую трубу.}

Размеры дымовой вытяжной трубы — способы определения

Высота дымовой трубы должна соответствовать объёму выводимых газов. Для отопительных установок с малой мощностью труба может монтироваться в соответствии с рекомендациями производителя.

Минимальная высота трубы вытяжной для обеспечения эффективной работы устройств отопления должна составлять не менее 4 м.

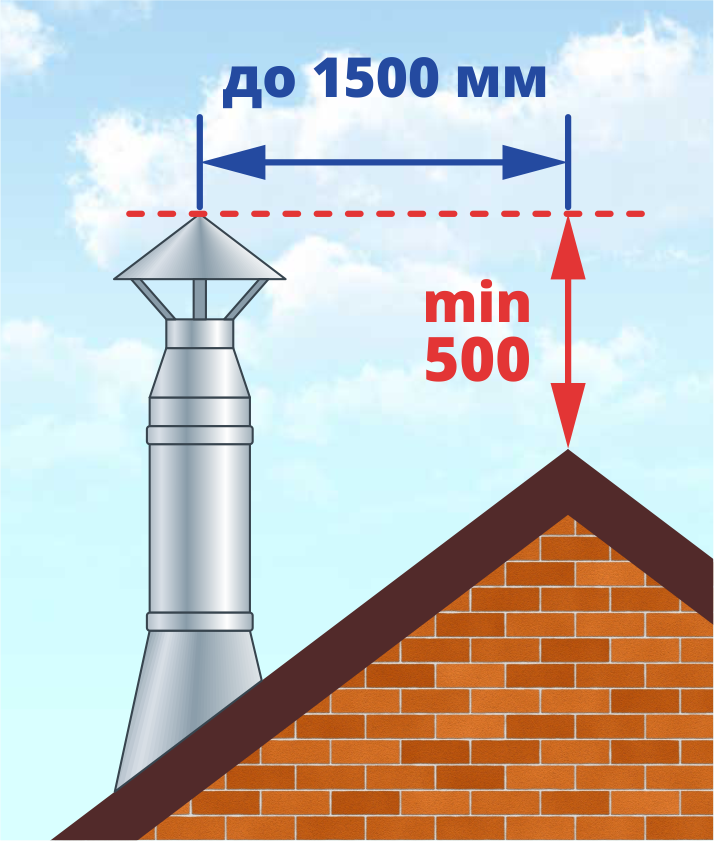

Если находящаяся в самой верхней точке отопительная установка является газовой, то высота трубы должна быть равна или превышать 4,5 м. Минимальная высота вытяжной трубы над крышей – 0,4 метра.

При выборе трубы для выведения дымовых газов нужно учитывать несколько факторов:

• диаметр дымовой вытяжной трубы не должен быть больше диаметра дымохода;
• она должна иметь люк для чистки сажи;
• поворотов должно быть не более трёх,
• под её входом должно быть предусмотрено пространство для скопления сажи.

Вытяжная вентиляционная труба: особенности её установки

Трубы для вытяжной вентиляции являются важным элементом систем вытяжной вентиляции. Однако выводить на кровлю отдельные вентиляционные трубы из всех помещений проблематично, дорого и приводит к нарушению эстетики общего внешнего вида здания.

На стадии планирования, как правило, предусматривают объединение нескольких вентиляционных стояков с выводом на кровлю одной или нескольких широких конструкций. Для создания эффективной вентиляции желательно предусматривать в каждом помещении свой вентиляционный канал.

В санузлах и кухнях, где воздух наиболее загрязнён, вентиляционные трубы выводятся напрямую вверх. Таким образом спроектирована вентиляция во всех городских квартирах.

Широкая вентиляционная труба, выходящая на кровлю, должна быть сориентирована относительно ската крыши так, чтобы ветровая нагрузка сводилась к минимуму, а длина пазухи, в которой может скапливаться снег, не была слишком значительной. Это поможет избежать протечек при таянии снега.

Для устройства вытяжных труб различного назначения современный рынок предлагает новые материалы. Так, для вентиляционных систем можно приобрести пластиковые трубы, а для удаления дымовых газов – дымоходы, покрытые специальной чёрной краской, по жаростойкости превосходящие аналогичные изделия из нержавеющей стали. Существуют и экзотичные материалы для изготовления дымоходов, например, коррозионностойкое стекло, неподверженное влаге, с низкой тепловой инерцией.

Как далеко от козырька крыши для печной трубы? | Главная Руководства

Даниэль Смит Обновлено 15 декабря 2021 г.

При планировании установки или ремонта печи или дымохода авторы Chimney Doctors объясняют правило 3-2-10, которое регулирует высоту дымохода над крышами. По сути, любой дымоход, печная труба или другое вентиляционное отверстие для отопления должно находиться на высоте 3 фута (1 метр) над линией крыши или на 2 фута (61 сантиметр) над любой частью здания в радиусе 10 футов (3 метра).

Совет

Вообще говоря, дымоход или другое вытяжное отверстие должно быть на высоте 3 фута над крышей или на 2 фута выше любой другой части крыши, выступающей в радиусе 10 футов от дымохода.

Правила высоты печных труб над крышей

Целью этих правил является обеспечение отвода любых искр и интенсивного тепловыделения на достаточное расстояние от кровельного материала, чтобы исключить возгорание. К тому времени, когда искры будут выброшены и пронесутся на 3 фута к ближайшей линии крыши или на 2 фута по горизонтали, они погаснут сами по себе, остыв до такой степени, что риск повреждения или воспламенения кровельного материала практически отсутствует.

В то время как правило 3-2-10 основано на эмпирической системе измерения и в основном используется в Северной Америке, в Соединенном Королевстве используется правило 2,3 метра. Эксперты Stovefitters Warehouse утверждают, что все дымоходы и печные трубы должны иметь зазор не менее 2,3 метра (7,55 фута) во всех горизонтальных направлениях и 60 сантиметров (1,97 фута) по вертикали. Регулируемые расстояния в Великобритании немного короче, чем в Северной Америке, но принцип, лежащий в основе обоих правил, одинаков.

Важность правильной высоты дымохода

Более высокие дымоходы создают больше «тяги», которая поднимает горячий воздух и дым вверх. Если дымоход слишком короткий и заканчивается слишком близко к другой поверхности, вы можете получить воздушные потоки, которые закручиваются и задерживаются. Карманы холодного или неподвижного воздуха над дымоходом называются «нисходящими потоками», которые вызывают «обратные потоки» внутри дымохода, которые заставляют горячий воздух и дым возвращаться вниз по дымоходу в здание.

Авторы статьи Inspectapedia «Требования к высоте и свободному пространству для дымоходов» объясняют, что это не просто неприятность, но и опасность для здоровья. Угарный газ, выделяющийся при сжигании дерева и масла, токсичен, и его длительное воздействие может привести к летальному исходу.

Хотя металлическая труба над кирпичным дымоходом может быть не такой эстетичной, это дешевле, чем платить каменщику за строительство самого дымохода. Если ваш дымоход по какой-либо причине не соответствует стандартам, вы можете приобрести комплекты, такие как 6-дюймовый комплект дымохода, который удлинит вентиляционную трубу, создаст больше сквозняков и сделает ваш дом более безопасным. Многие компании предлагают различные способы монтажа дымоходов и печных труб, в зависимости от ваших ограничений и потребностей.

Можете ли вы починить короткий дымоход?

В то время как большинство дымоходов имеют внутренний диаметр не менее 5 дюймов, их диаметр может достигать 8 дюймов. Таким образом, важно знать, есть ли у вас существующий вкладыш и каков его размер, прежде чем покупать и устанавливать расширение.

Преимущество футеровки в том, что ее легче чистить и, как правило, безопаснее использовать, чем дымоход без футеровки, но в старых домах они не всегда устанавливаются. Если вы не знаете, как это определить, обратитесь за помощью в профессиональную компанию по ремонту дымоходов или каминов.

Процесс установки прост, но сопряжен со всеми обычными рисками работы на крыше или наверху лестницы. Скорее всего, вы поднимете много сажи и пыли, если только к вам недавно не приходил трубочист. Независимо от того, нанимаете ли вы профессионалов для установки комплекта расширения или делаете это самостоятельно, всегда находите время, чтобы осмотреть и понять уникальное расположение и размеры вашего дома.

Каталожные номера

• Inspectapedia: Требования к высоте и свободному пространству для дымоходов
• Специалисты по дымоходам: Правило 3-2-10: Поддержание дымохода в соответствии с кодом
• Склад печников: Установка дровяной печи в зимнем саду

Биография писателя Йорк. Она имеет степень магистра наук в области издательского дела Университета Пейс. Она владеет собственным агентством контент-маркетинга Wordsmyth Creative Content Marketing, и ей нравится писать статьи и блоги для клиентов из различных смежных отраслей. Она также ведет собственный блог о стиле жизни Sweet Frivolity.

Почему каменные дымоходы должны соответствовать правилу 3-2-10, и как сертифицированный трубочист CSIA выполняет расчеты – Wisdom from the Hearth

Почему каменные дымоходы должны соответствовать правилу 3-2-10, и как Сертифицированный CSIA трубочист делает математику

Опубликовано 22 июля 2015 г. 27 июля 2017 г. Американским институтом безопасности дымоходов

Графика предоставлена ​​Национальной гильдией трубочистов, Sweeping Magazine,

Широко известно, что каменные дымоходы должны соответствовать правилу 3-2-10. Это правило означает, что они должны выступать на 3 фута над проходом через крышу по самой короткой стороне, а верхняя часть дымохода должна быть на 2 фута выше любой части конструкции здания в пределах 10 футов.

Требование к высоте каменных дымоходов, проходящих через скатные крыши или примыкающих к ним, существует уже много десятилетий. Но почему это? Я лично работаю над дымоходами с 1997 года и последние 10 лет активно участвую в этой отрасли и работаю с профессионалами отрасли. Я задавал этот вопрос много раз разным людям в отрасли. Я обнаружил, что в рассуждениях, лежащих в основе правила 3-2-10, есть что-то вроде разделения.

Одна школа мысли говорит, что это для безопасности, чтобы убедиться, что что-нибудь горячее, выходящее из верхней части дымохода, включая пламя или горящий креозот в случае пожара в дымоходе, не заденет соседнюю крышу или конструкцию здания. в огне.

Но если бы это было правдой, разве не были бы более строгие требования к деревянным крышам? А может быть, более мягкие требования к металлочерепице? Разных требований нет. То же самое, будь то скатная крыша из резины, асфальта, шифера, металла или кедровой тряски.

Другая школа мысли говорит, что это для производительности, что эта минимальная высота гарантирует, что дымоход достаточно высок, чтобы обеспечить тягу. А также то, что это поможет предотвратить тягу других частей здания. Но, как мы видим на практике, соблюдение правила 3-2-10 не всегда гарантирует это. Возьмем, к примеру, двухэтажный дом площадью 3000 квадратных футов с одноэтажной семейной комнатой сзади.

ДОПОЛНИТЕЛЬНО: Другие проблемы с камином и дымоходом, с которыми часто сталкиваются домовладельцы.

На фронтоне этой пристройки расположен камин, а дымоход соответствует правилу 3-2-10. Но в 15 футах от дымохода находится второй этаж и чердак основной части дома, значительно выше вершины дымохода. Этот дымоход может быть подвержен сильным нисходящим потокам и проблемам с давлением в доме, даже если он соответствует правилу 3-2-10.

Это всего лишь несколько примеров, когда мы видим, что соблюдение требований к высоте дымохода, независимо от нашей школы мысли, может не защитить деревянные кровли или решить проблемы с производительностью.

Чем выше, тем лучше, особенно с деревянной крышей.

Помните, что правило 3-2-10 — это требование минимального роста. А иногда нам также приходится применять криминалистический подход к решению проблем с давлением в помещении и «подпиткой» воздуха.

Американский институт безопасности дымоходов предлагает занятия по физике дымоходов [узнать больше об этом курсе], на которых подробно обсуждаются вопросы, связанные с давлением. Мы также должны помнить, что если мы производим замену облицовки каменного дымохода с помощью указанной системы футеровки, дымоход должен соответствовать правилу 3-2-10.

Высота дымохода не устарела, и часто она не соответствовала требованиям минимальной высоты при постройке.
