подключение к стояку, монтаж в ванной своими руками

В этом пошаговом мастер-классе научимся устанавливать полотенцесушитель лесенка с нижним подключением. Проведем монтаж и разводку труб к стояку, закрепим сантехнику согласно нормативным стандартам.

1

Шаг 1: Разметка и штробление стены

В ванную комнату приобретают один из двух видов полотенцесушителя: электрический или водяной. Первый вариант проще в монтаже, однако он требует больших энергозатрат. Поэтому чаще всего устанавливают водяной полотенцесушитель. Он подключается к общей отопительной системе или стояку горячей воды.

Подключение полотенцесушителя к отоплению – непрактично. Продолжительность отопительного сезона – 6 месяцев, поддерживать трубы в горячем состоянии круглый год будет невозможно, в отличие от подсоединения к стояку горячей воды. В этом варианте также возможны сложности. Вам потребуется получить разрешение на перекрытие воды во всем доме. В отопительный сезон это будет проблематично, возникает большая вероятность аварийной ситуации. Поэтому рекомендуем подключить полотенцесушитель к стояку ГВС.

Замена старого полотенцесушителя советского типа в ванной производится при помощи болгарки, вырезается змеевик вместе со стояком.

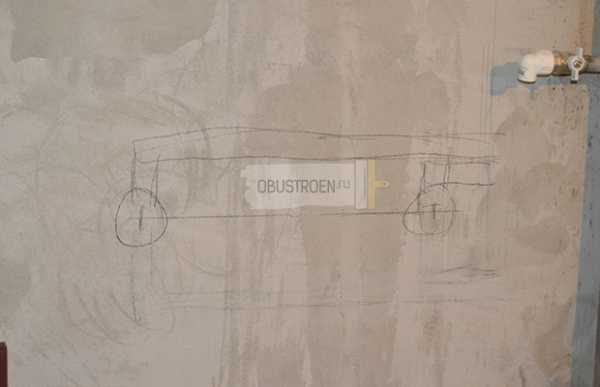

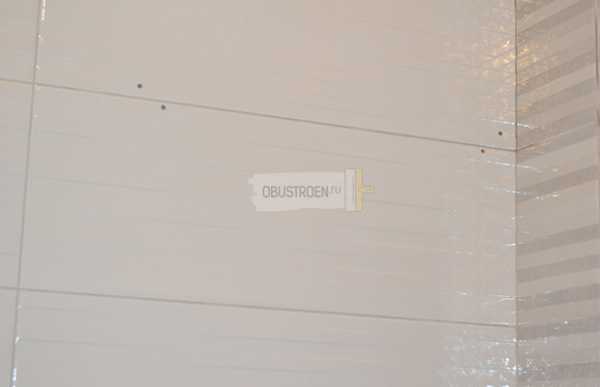

После демонтажа и перекрытия воды делаем разметку. Отмечаем карандашом места нижнего подключения и расположение труб для развода. При монтаже данной сантехники придерживаемся СНиП. Согласно нормативам, высота установки полотенцесушителя должна проводиться на расстоянии 1,2 м от уровня пола и располагаться не менее чем в 0,6 м от раковины, ванной и другого сантехнического оборудования.

Полотенцесушитель можно устанавливать над стиральной машиной, обеспечивая беспрепятственный доступ к технике. Сушилка типа лесенка, как в нашем случае, монтируется на такой высоте, чтобы человек со средним ростом мог свободно дотянуться до последней перекладины. При проведении разметки также учитывайте, что полотенцесушитель не должен располагаться на расстоянии более 2 м от стояка, в противном случае монтаж будет провоцировать большие теплопотери.

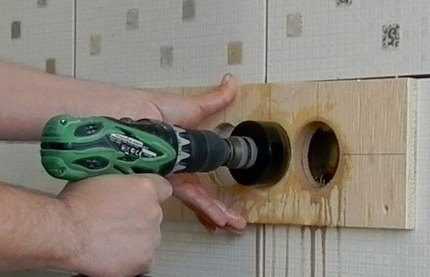

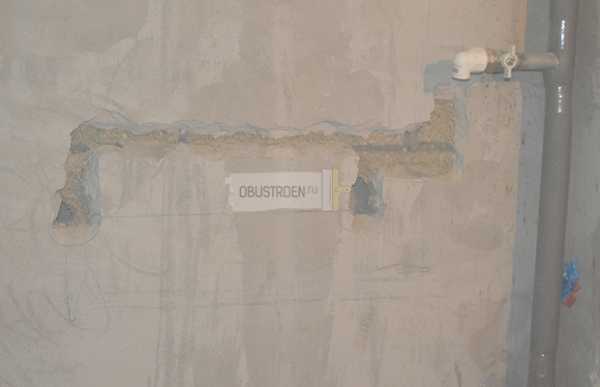

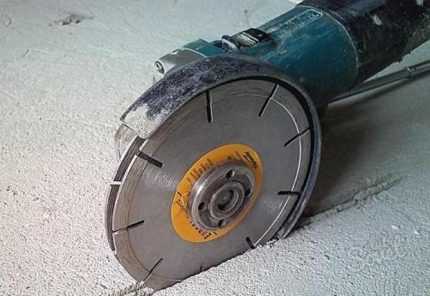

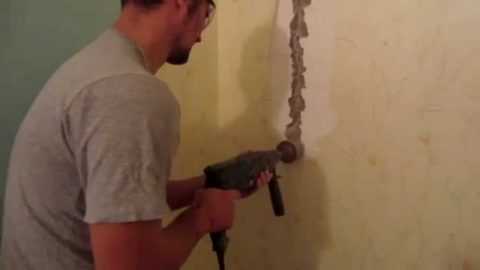

Дальше выдалбливаем в расчерченной части стены полости под трубы. Для проделывания штробы вы можете использовать специальный штроборез или обычную болгарку с дрелью. Во время штробления наденьте защитную маску и очки. Если вы оставляете трубы на виду, пропустите этот шаг. На концах стояка под вывод пластиковых труб устанавливаем шаровые краны, благодаря им вы в любой момент сможете перекрыть/возобновить подачу воды.

2

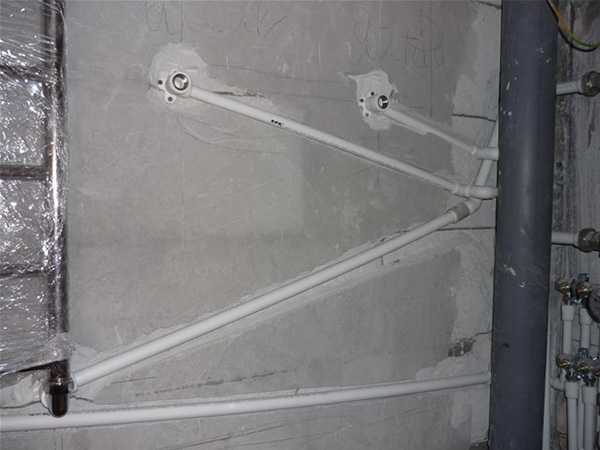

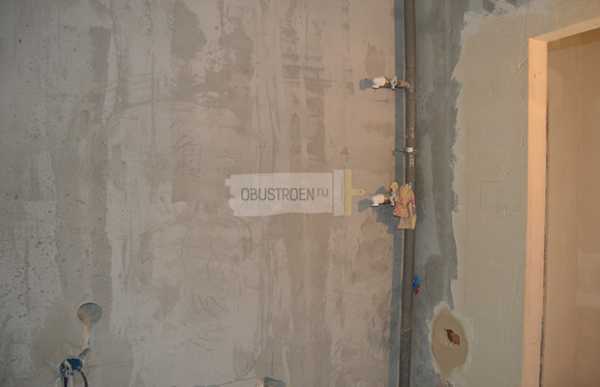

Шаг 2: Разводка и вывод труб к полотенцесушителю

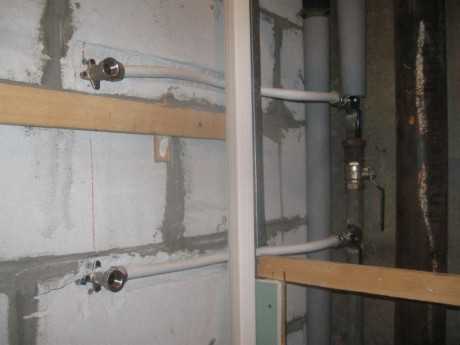

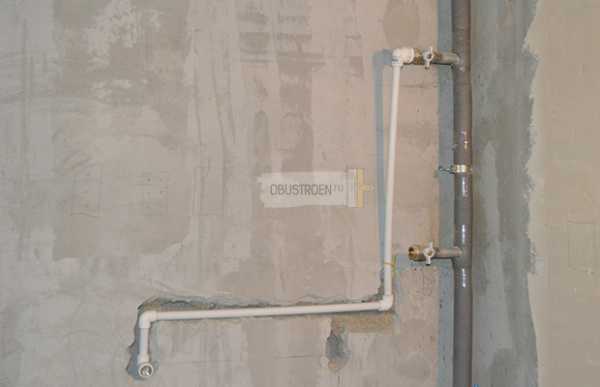

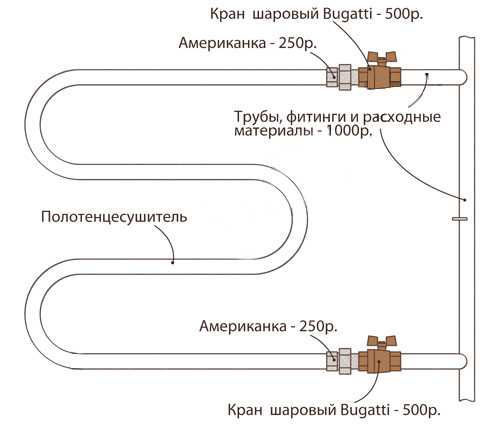

Общая схема подключения полотенцесушителя одинакова для всех типов устройства. С одного конца проводится подвод, а с другого вывод воды из системы. Приступаем к разводке. Распаиваем полипропиленовые трубы от шаровых кранов до подвода воды к сушилке. Приготавливаем дополнительные инструменты и материалы, которые понадобятся во время работы – паяльник и ножницы для полипропиленовых труб, соединительные фитинги (уголки и муфты-американки). Для развода отопительной системы используем пластиковые трубы со стекловолокном d=20 мм. Накручиваем заглушки.

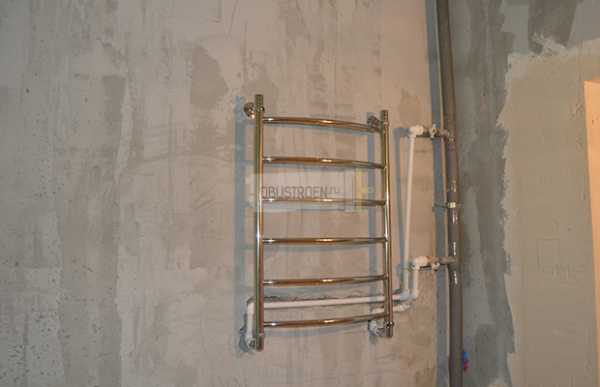

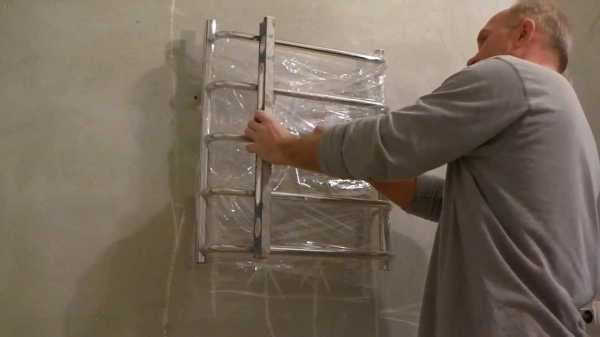

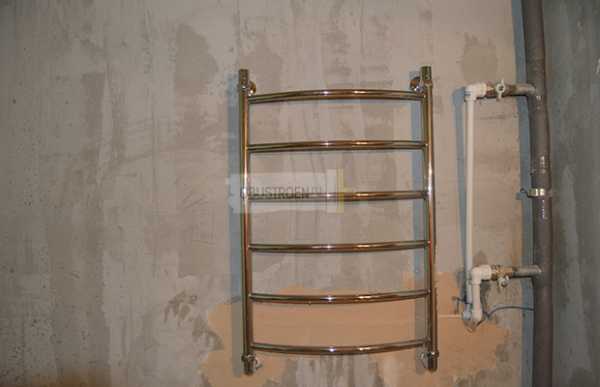

Временно прикручиваем полотенцесушитель на место без окончательной фиксации и подмоток, выставляем его ровно по горизонту и вертикали, крепим сантехнику на дюбель-шурупы. Муфты-американки должны выступать из стены на толщину плитку, которой она будет облицовываться.

3

Шаг 3: Заделка штрабы и облицовка

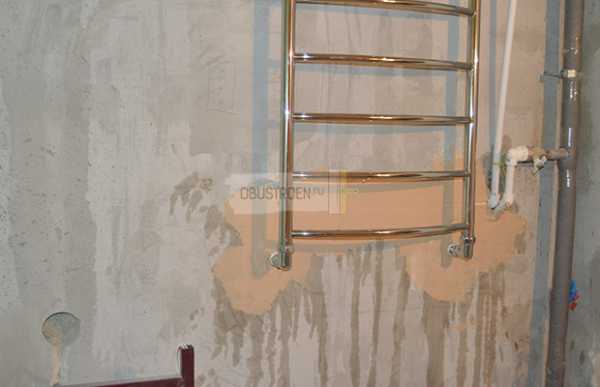

После установки полотенцесушителя по уровню смачиваем стену от пыли и заделываем штробу шпаклевкой.

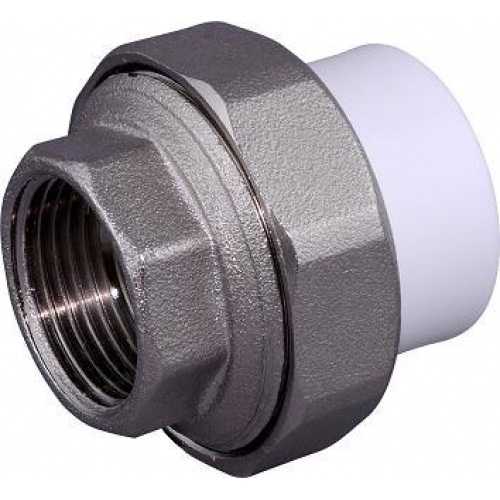

Снаружи оставляем внешнюю часть полипропиленового фитинга с резьбой, остальное шпаклюем.

Как только шпаклевка застынет, снимаем полотенцесушитель. Окончательно будем монтировать его когда облицуем стены плиткой.

4

Шаг 4: Установка эксцентриков и креплений

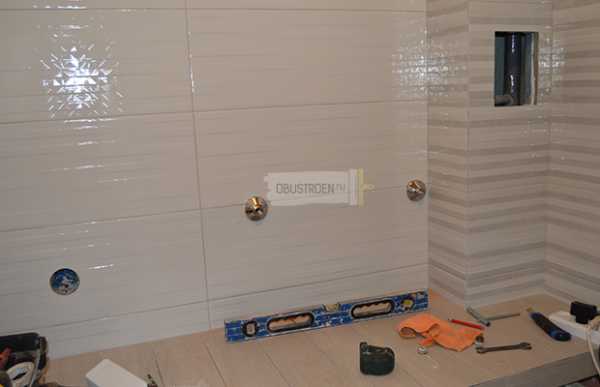

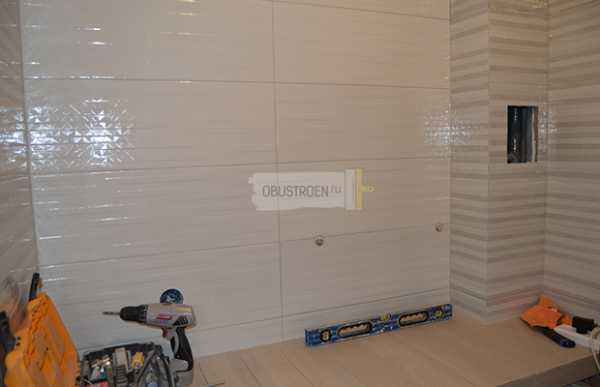

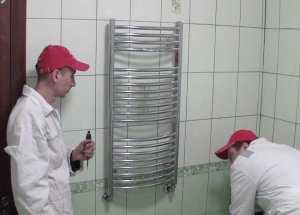

Кафель положен, теперь наступает окончательный монтаж полотенцесушителя. Со стороны стояка мы вырезали в плитке окошко под ревизионную дверцу. Через него убеждаемся, что краны перекрыты, выкручиваем заглушки.

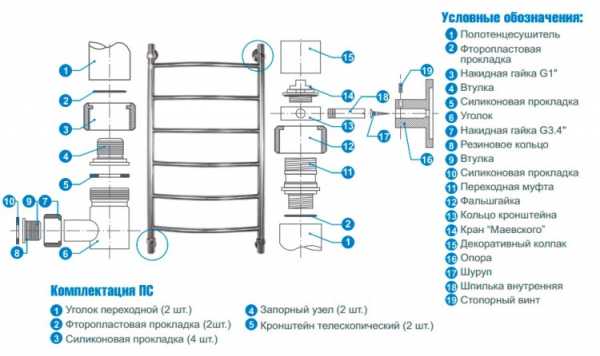

В комплекте с полотенцесушителем идут эксцентрики с узкой и широкой резьбой, ½ и ¾ дюйма со смещением. Вкручиваем эксцентрик вручную в резьбу, выходящую из стены, вставляя ее узкой частью, предварительно намотав уплотнительную нить. Устанавливаем ровно, без перекосов, слегка не дотягиваем, чтобы можно было отрегулировать положение полотенцесушителя. Подтягиваем соединение гаечным ключом.

Не забываем про установку прокладок, надеваем сверху отражатели, которые скроют место соединения трубы с сантехникой. Накручиваем полотенцесушитель от руки, выставляем его по уровню, проворачивая эксцентрики.

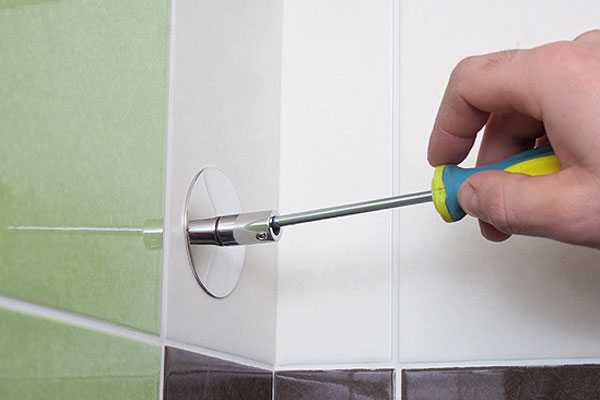

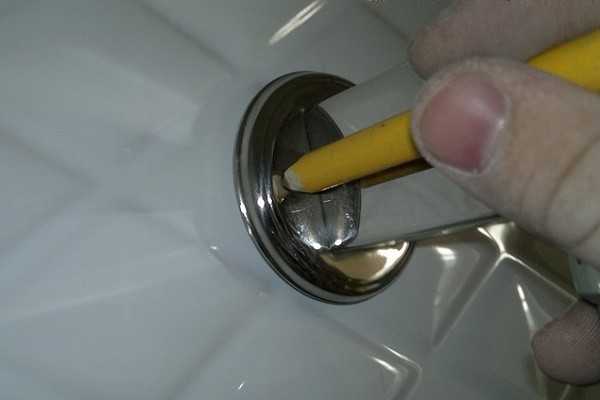

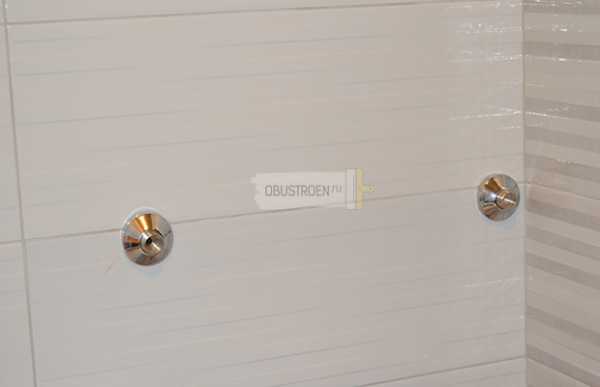

Прикручиваем устройство и делаем метки, где будет располагаться верхнее крепление полотенцесушителя к стене. Последний раз снимаем полотенцесушитель, просверливаем в отмеченных местах отверстия под дюбель-шурупы при помощи специального сверла по кафелю во избежание растрескивания плитки.

Накручиваем крепление для полотенцесушителя, которое идет в комплекте, подтягиваем в меру. Далее открываем вентили кранов, стравливаем воздух и проверяем на возможную утечку. Если все сухо, двигаемся дальше.

5

Шаг 5: Монтаж ревизионного люка

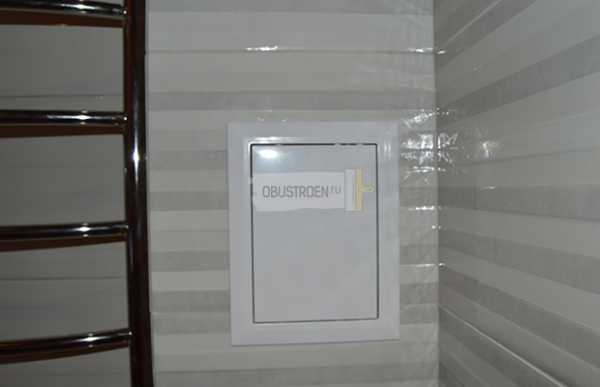

После проверки на утечку приступаем к монтажу дверцы ревизионного люка.

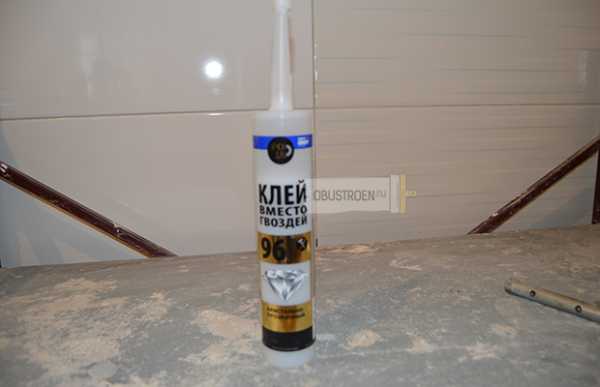

Для крепления пластика будем использовать жидкие гвозди Point 96. Это кристально прозрачный фиксатор, который после нанесения создает невидимый шов, подходит практически для всех поверхностей. Еще одна особенность – первичная схватка. Применять дополнительно болты и крепления не нужно.

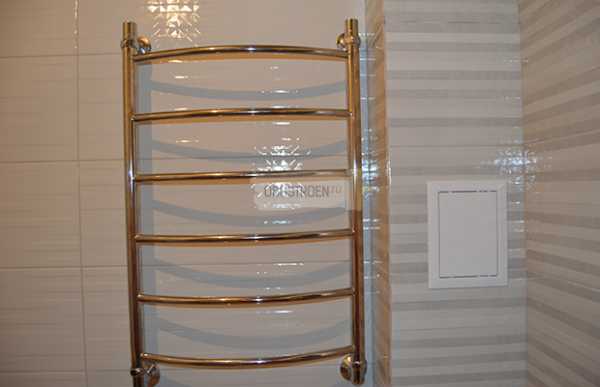

Люк установлен, в случае необходимости он легко открывается для проведения ревизии и перекрытия кранов.

6

Шаг 6: Окончание установки

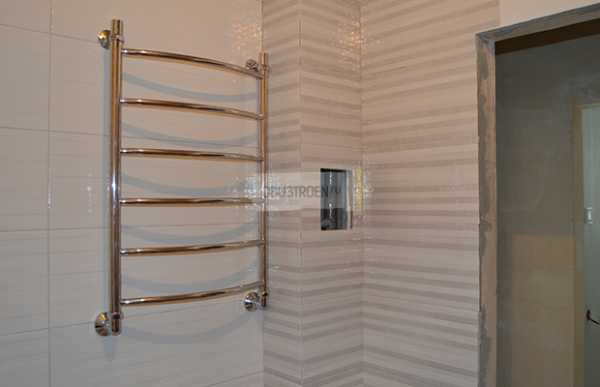

Установка полотенцесушителя в ванной окончена. Своими руками вы проверили разводку труб, сделали штробление и правильно зафиксировали лесенку на стене.

7

Пошаговое видео установки полотенцесушителя

obustroen.ru

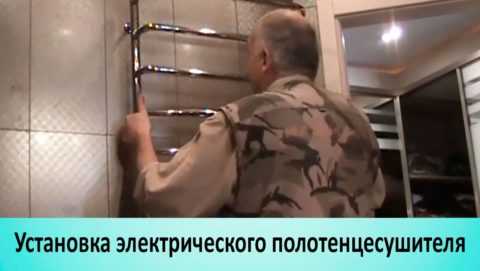

Установка электрического полотенцесушителя по правилам: советы домашнему мастеру

Электрический полотенцесушитель в ванной

Как подключить электрический полотенцесушитель так, чтобы потом не переживать за безопасность жильцов вашей квартиры и не обходить это устройство стороной? Ответ на этот вопрос прост.

Для этого следует соблюдать нормы ПУЭ, а также элементарные нормы безопасности при монтаже. И дабы у вас не возникло с этим проблем, в нашей статье мы подробно опишем не только сам процесс подключения, но и раскроем все сопутствующие вопросы.

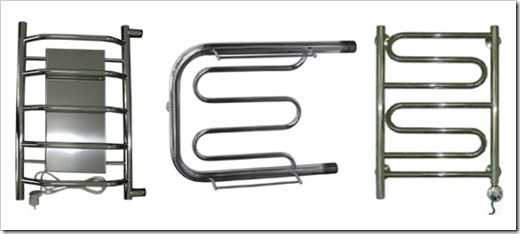

Различия полотенцесушителей

Но прежде чем приступать непосредственно к вопросу монтажа, давайте разберем те особенности, которые есть у различных моделей, и какое влияние они окажут  на процесс монтажа.

Мощность электрических полотенцесушителей

Одним из основных таких параметров является мощность. Знание этого параметра нам необходимо для выбора электроустановочных устройств, таких как: розетка, автомат УЗО, групповой автомат, для определения требуемого сечения провода, а также для определения возможности подключения данного устройства в уже действующую сеть (см. Как выбрать электрический полотенцесушитель).

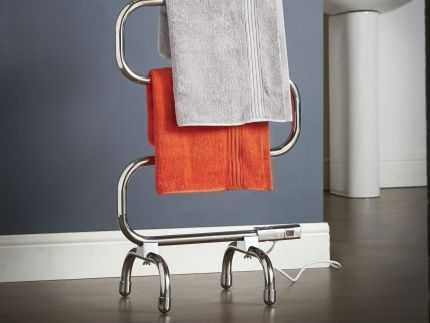

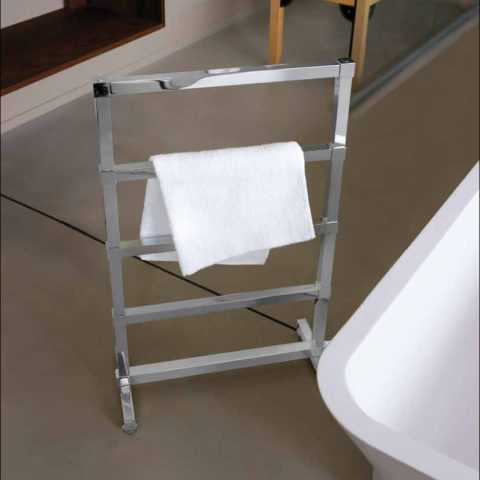

Передвижной полотенцесушитель

Следующим важным фактором является тип полотенцесушителя. Это может быть стационарная установка, а может быть устройство, отличающееся от передвижного масленого радиатора только визуально.

Полотенцесушитель со скрытой проводкой

Так же сразу стоит определиться с типом подключения. Существуют полотенцесушители электрические со скрытой проводкой и с выведенным для подключения проводом и вилкой. Первые подключаются скрытым способом непосредственно к электрической сети, а вторые подключаются к любой ближайшей розетке.

Общие правила подключения полотенцесушителей

Определившись с основными параметрами важными для правильного подключения, переходим к подбору материалов и выбору места установки полотенцесушителя. Эти правила едины для всех типов, поэтому мы их объединили в этом разделе.

  • Прежде всего нам необходимо знать можем ли новую электроустановку подключить к уже действующей сети. Для этого нам необходимо знать ее мощность, которую потом легко можно перевести в номинальный ток.

Закон Ома

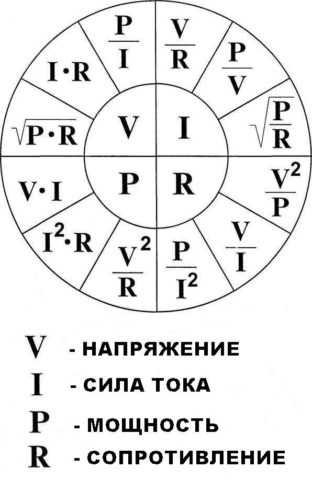

  • Для этого пользуемся законом Ома. Согласно которого ток равен мощности деленной на напряжение. Мощность у нас известна, допустим 1500Вт, а напряжение в нашей розетке равно 220В. То есть для данного полотенцесушителя номинальный ток будет примерно равен 7А.

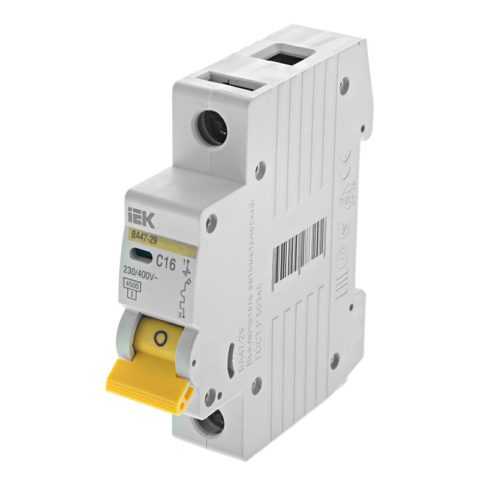

Однополюсный групповой автомат на 16А

  • Групповые автоматы в вашей квартире обычно имеют номинальный ток в 16 или 25А.
    И дополнительных 7А будет существенной прибавкой. Поэтому нам необходимо просчитать выдержит ли наша сеть такую прибавку. Для этого необходимо просчитать и суммировать номинальный ток всех электроприборов, в данной групповой сети, которые могут одновременно работать. И если полученное значение будет выше номинальных параметров групповых автоматов, то лучше создать еще одну групповую сеть, к которой будет подключён только наш полотенцесушитель.

Выбираем сечение провода

  • Следующим важным параметром является выбор провода. Как говорит инструкция — это обязательно должен быть медный провод с сечением не ниже 1,0 мм2. Именно такое значение устанавливает ПУЭ для проводов групповой сети.
  • В нашем случае этого достаточно. Но если вы монтируете более мощный полотенцесушитель, то вам следует произвести выбор согласно табл. 2.3.2 ПУЭ.

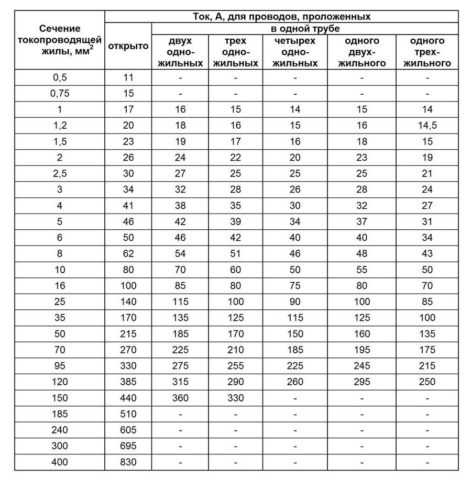

Таблица для выбора сечения проводов

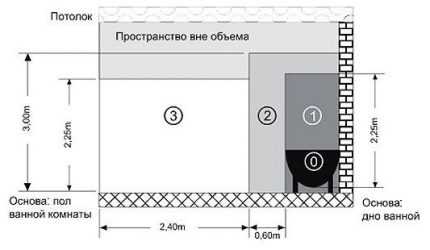

  • Теперь, что касается места установки полотенцесушителя. Согласно норм ПУЭ вся ванная комната разделена на 4 зоны и установка электроприборов с IPх5 разрешена только в зоне 2 и 3. Эта зона располагается на расстоянии более 60 см от края раковины, ванной или душевой кабинки.

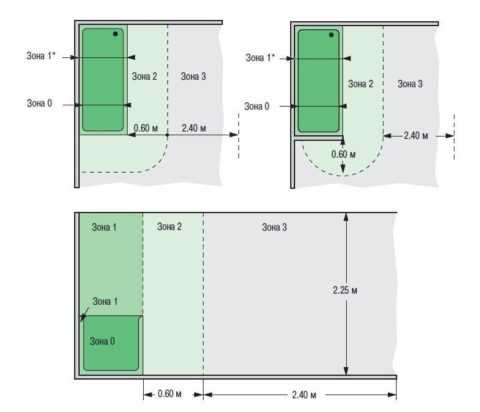

На фото зоны по электробезопасности в ванной комнате

Обратите внимание! Это же правило касается и розеток. Поэтому если вам необходимо будет разместить розетку в ванной комнате, то она так же должна располагаться на расстоянии не ближе 60 см от указанных выше мест.

Монтаж электрических полотенцесушителей

Теперь можно перейти непосредственно к монтажу. Так как электрические полотенцесушители со скрытой проводкой имеют некоторые особенности монтажа, в отличие от их собратьев с проводом и вилкой, то рассмотрим мы их отдельно (см. Подключение электрических полотенцесушителей).

Из этого видео Вы узнаете о монтаже электрических полотенцесушителей.

Монтаж полотенцесушителей с вилкой

Начнем с более простого с точки зрения подключения монтажа полотенцесушитля с выведенной вилкой и розеткой. Такие модели достаточно распространены, но висящие провода, конечно, портят их внешний вид.

Поэтому в большинстве случаев розетку для них стараются установить рядом с полотенцесушителем. Но давайте обо всем по порядку.

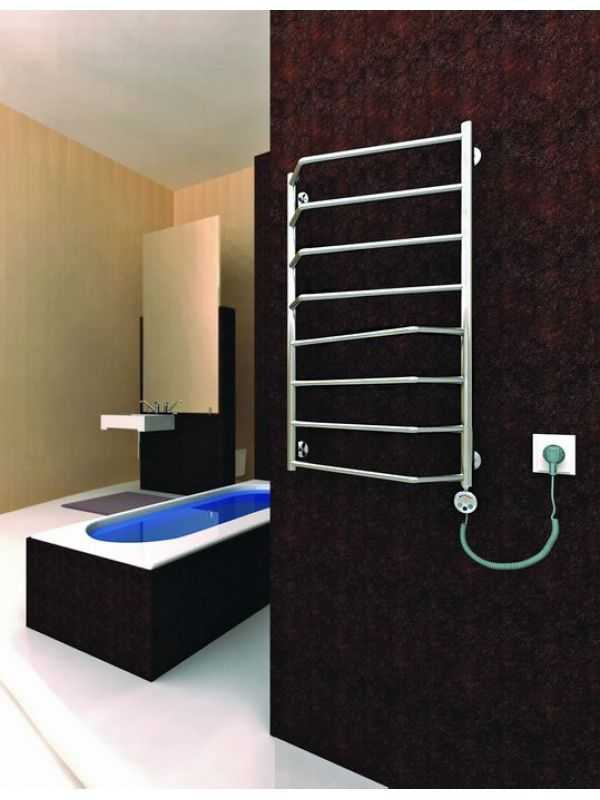

Полотенцесушитель с вилкой

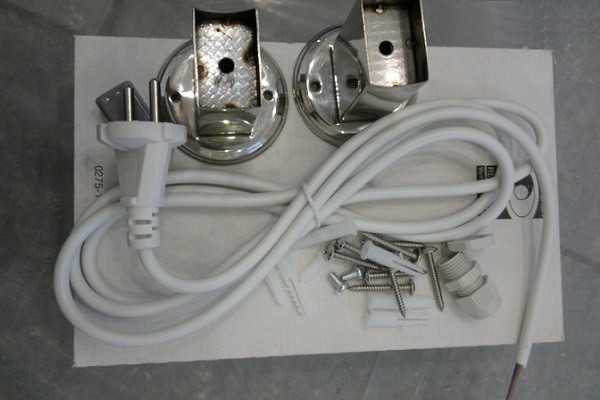

  • Такой полотенцесушитель можно смело крепить к стене уже на самом первом этапе. Перемещать или снимать нам его не придётся. Поэтому используя крепления, имеющиеся в комплекте, крепим сушилку.

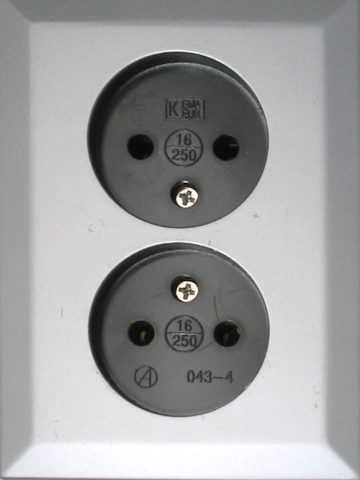

Розетка на 16А

  • Теперь нам необходимо установить розетку. Но прежде, чем устанавливать ее, розетку следует выбрать. На рынке представлены модели в 6, 10, 16 и 25А. Нам понятное дело нужна розетка на 10А, а вам следует выбрать, в зависимости от номинального тока вашего полотенцесушителя. При выборе розетки сразу определитесь, какой она будет — скрытой или наружной. Если наружной, то выбрать следует изделие с IP45 или выше.

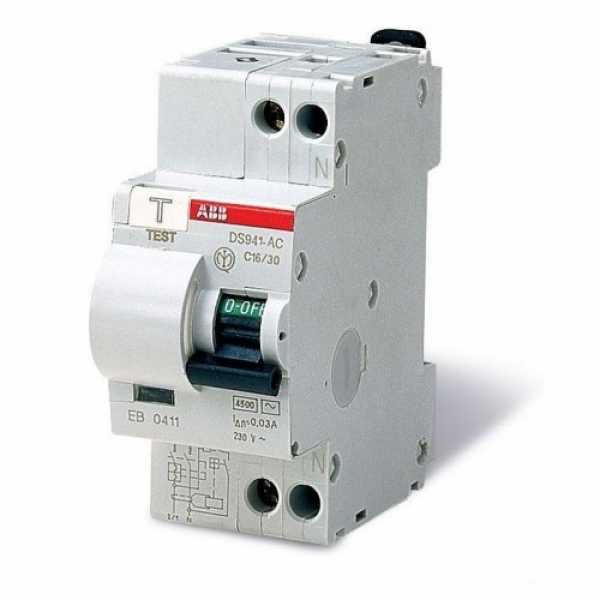

Автомат УЗО на ток утечки в 30мА

  • Важным моментом при выборе розетки является наличие встроенных защит. Дело в том, что согласно норм ПУЭ любые розетки, подключаемые в ванной комнате должны быть защищены автоматом УЗО. Если автомат УЗО уже установлен после группового автомата данной группы, то выбираем обычную розетку, если же его там нет, то нам обязательно необходима розетка со встроенным УЗО.

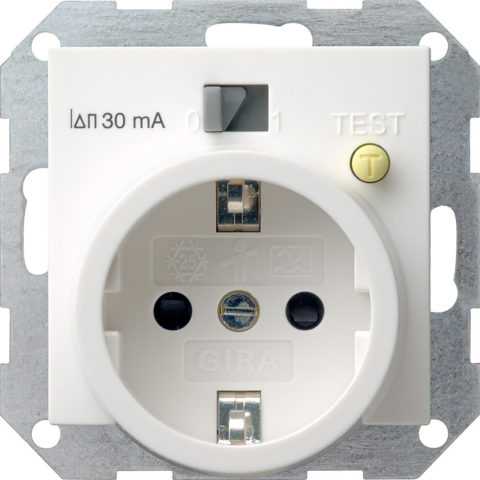

Розетка с УЗО на ток утечки до 30мА

Обратите внимание! Автоматы УЗО могут быть на разный номинальный ток и на разный ток утечки. Номинальный ток автомата выбираем, исходя из номинального тока группового автомата (он должен быть не меньше, но желательно такой же). А вот ток утечки, согласно норм ПУЭ, должен быть не более 30мА. Для большей безопасности можно выбрать меньше, но не больше. Цена у устройств, реагирующих на разные токи утечки, практически не отличается.

  • Теперь устанавливаем розетку. Здесь нет никаких особенностей, и более детально на этом вопросе мы останавливаться не будем, так как уже не раз разбирали его в других статьях на нашем сайте. Единственное что хотелось бы отметить, что распределительная коробка, к которой будет подключаться наша розетка, обязательно должна находиться вне ванной комнаты. Это обусловлено тем, что обустраивать в ванных комнатах любые распределительные коробки запрещено согласно ПУЭ.
  • После того как розетка подключена, просто вставляем нашу вилку от полотенцесушителя в новенькую розетку, и наслаждаемся теплом и сухими полотенцами в ванной.

Монтаж полотенцесушителей со скрытой проводкой

Электрический полотенцесушитель со скрытым подключением имеет свои нюансы. Но подключить его к электрической сети зачастую даже проще, чем изделие с вилкой.

Полотенцесушитель со скрытой проводкой

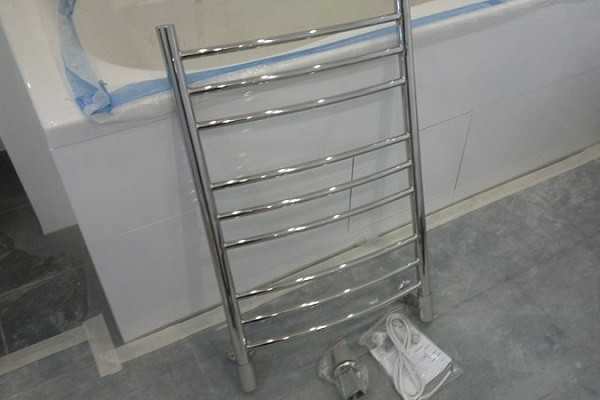

  • Прежде всего собираем сушилку и примеряем ее на стене. Здесь действуют те же правила по месту расположения. Поэтому смотрим, чтобы расстояние между сушилкой и водой было не меньше 60 см.
  • Этап примерки нам необходим, дабы определиться с тем местом, где у нас будут выходить провода. Обычно провода подключаются к правой нижней ножке, но возможны и другие варианты. Отмечаем это место и откладываем полотенцесушитель.

Штробим стены в ванной комнате или смежном помещении

  • Теперь нам необходимо в эту точку вывести провод. Сделать это можно двумя способами. Штроблением стены в ванной или в смежном помещении. Последний вариант зачастую более предпочтительный, так как в ванной обычно лежит плитка. Поэтому сверлим в отмеченном месте сквозное отверстие, и от него выполняем штробление стены своими руками к необходимой нам распределительной коробке.
  • Теперь нам осталось лишь прокинуть провод от распределительной коробки к сушилке и выполнить подключение. В полотенцесушителях обычно имеется обычный клеммник, который иногда закрывается дополнительной коробкой. Подключение выполняем там.

Подключение полотенцесушителя с тремя выводами

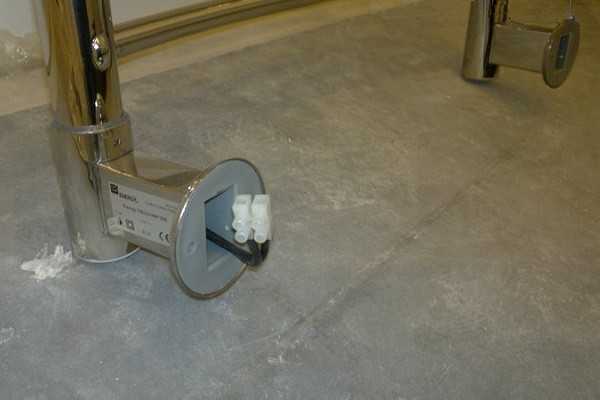

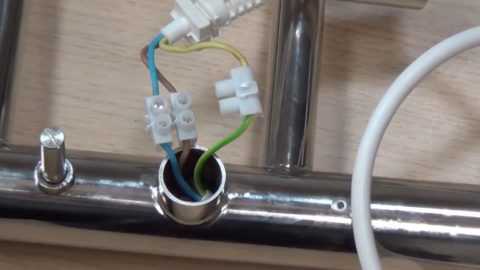

  • Отдельно остановимся на самом процессе подключения. В идеале из сушилки должно выходить три провода – фаза, нуль и жила заземления. Но иногда производители не предусматривают отдельной точки заземления. В этом случае провода всего два, как на видео. Прокидывать следует провод с тем же количеством жил, которое имеется на выводе из полотенцесушителя.

Принципиальная схема подключения полотенцесушителя

  • Какой провод, с каким подходящим соединять, не имеет значения. Но если у вас имеется синий провод, то его лучше подключить к нулю, а второй к фазе. Но даже если вы перепутаете, это никак не отразится на работе сушилки.
  • На последнем этапе электрический полотенцесушитель со скрытой проводкой крепим к стене. После подачи напряжения и включения выключателя он обеспечит вас теплом и уютом.

Вывод

Теперь вы знаете, как подключать электрический полотенцесушитель, и можете самостоятельно оценить всю простоту данной операции. Здесь главное все правильно продумать и знать нормы подключения. Сам же процесс не так трудоемок, и вполне может быть выполнен даже без соответствующих навыков.

elektrik-a.su

Способы установки различных типов полотенцесушителей

Сейчас мало кто делает ремонт ванной своими руками, гораздо удобнее нанять профессионала. Но еще остались любители обустраивать свое жилище самостоятельно, а кроме того, некоторые работы, такие как установка полотенцесушителя для ванной, вполне можно сделать без посторонней помощи. Посмотрев на все многообразие сушилок для полотенец, можно подумать, что для их подключения необходимы особые знания, но все сводится к довольно простым шагам, которые может выполнить любой, кто хоть раз держал разводной ключ.

Виды полотенцесушителей

Существует несколько видов устройств для сушки полотенец. Электрические устройства, которые, по сути, являются обычными обогревателями в форме полотенцесушителя и водяные, нагревающиеся водой из системы отопления или горячего водоснабжения. Существуют также и комбинированные устройства, которые работают по принципу водяных, но имеют внутри электронагревательный элемент, способный просушивать полотенца летом, когда отключено отопление.

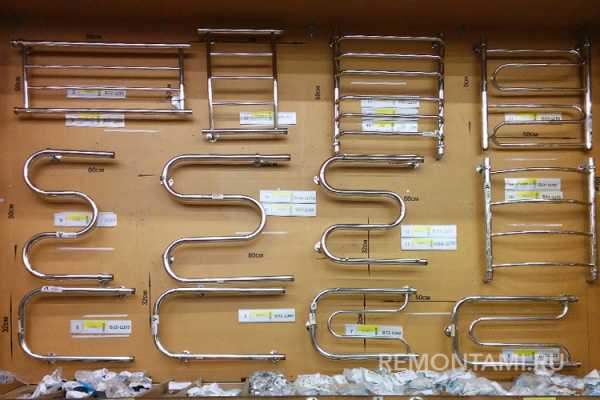

На сегодня в магазинах огромный выбор различных сушилок для полотенец

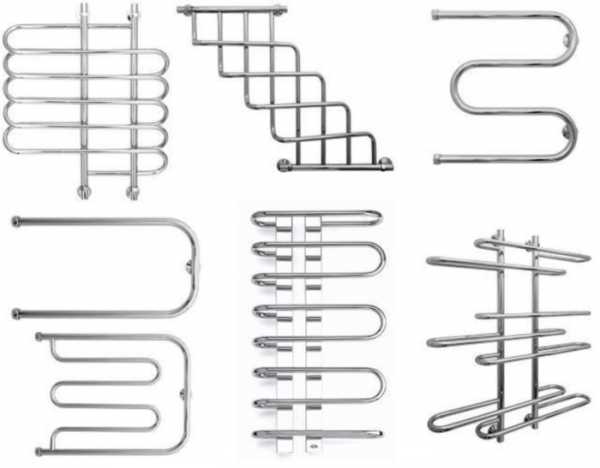

Также различается форма нагревателей для сушки полотенец:

  • полотенцесушитель типа лесенка,
  • змеевик.

Совет:
Выбор формы устройства зависит от количества вещей, которые на нем будут развешиваться и размеров ванной комнаты.

Например, полотенцесушители типа «лесенка» сушат вещи по всей длине, на них можно разместить больше белья, но для их монтажа необходимо переделывать стояк.

Особенности электрических полотенцесушителей и их монтажа

Электрические приборы могут работать круглый год, но при этом потребляют дополнительную электроэнергию. Есть модели, которые необходимо укреплять на стене, а есть варианты, позволяющие поставить полотенцесушитель в ванной либо любой другой комнате и не задумываться, когда это делать — до или после укладки плитки.

Для установки устройства лучше выбирать наиболее удаленной от источников воды (душа, раковины, ванны) место. Схема установки полотенцесушителей, работающих на электричестве, предусматривает расстояние не менее 60 см от источников влаги, и это требование нужно обязательно выполнять.

Видео по теме

Монтаж полотенцесушителя

Кликните Play для просмотра

После того, как место выбрано, следует наметить места крепления. Просверлить отверстия, вставить в них дюбеля и прикрепить устройство для сушки полотенец. Есть напольные модели, в этом случае можно поставить устройство при необходимости на кухне или спальне, а не только использовать его в ванной в панельном доме или другом жилище.

Отдельного внимание требует подключение прибора к сети. Лучше всего вывести место подключения из ванной комнаты. Если это невозможно, то необходимо использовать влагозащищенную розетку.

Выбор подключения водяных полотенцесушителей

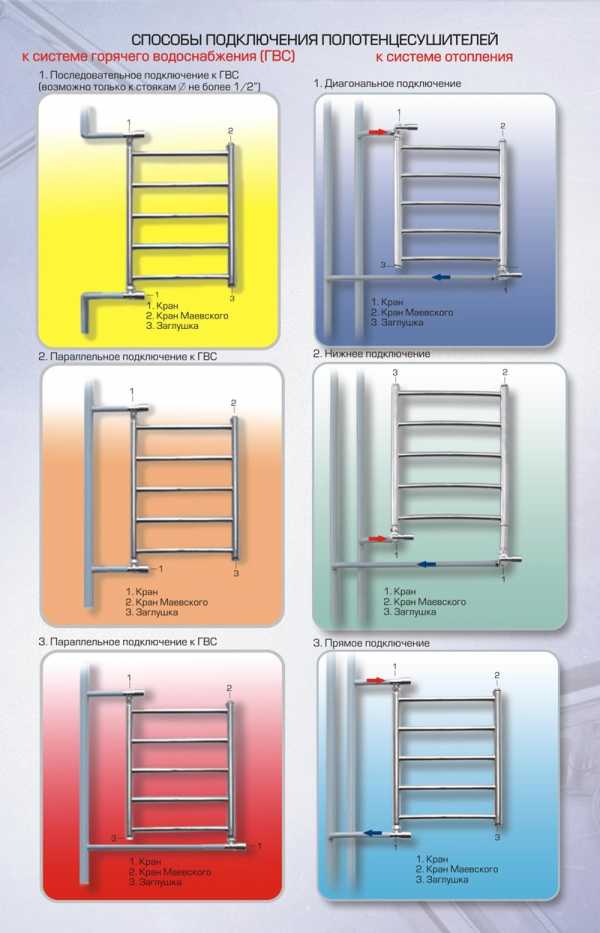

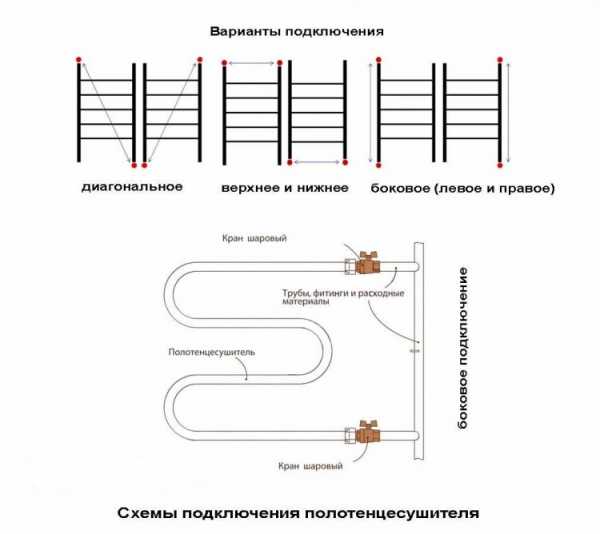

В схемах подключения полотенцесушителей предусмотрены два варианта подключения: врезка в систему отопления и в горячее водоснабжение. Если есть возможность, то лучше выбрать второй способ, при котором полотенца будут сохнуть не только в отопительный сезон, но и летом. Кроме того, при установке полотенцесушителя на горячую воду легче провести монтаж, так как не надо вмешиваться в работу системы отопления.

Схемы подключения устройства для сушки полотенец



Подготовка к установке

Когда проводится установка полотенцесушителя на старых трубах, может понадобиться демонтаж уже установленного устройства. Чтобы его произвести, необходимо перекрыть воду, а если внутри квартиры нет соответствующего крана, следует обратиться к сотрудникам коммунального предприятия, которое обслуживает дом.

Для демонтажа старого устройства необходимо открутить резьбовое соединение, а если оно прикипело, то провести обрезку, оставив отрезок трубы достаточный для новой резьбы, которая понадобиться при установке полотенцесушителя на старых трубах. После того, как старое крепление отсоединено, прибор для сушки полотенец можно снять с кронштейнов.

После демонтажа старого приспособления для сушки вещей стоит установить на трубах ввода и вывода запорную арматуру (кран), если ее нет. Это поможет при необходимости починить или заменить полотенцесушитель в будущем без перекрывания воды всему подъезду, и беготни сверху вниз, особенно, если требуется установка устройств на верхнем этаже.

Особенности подключения к системе горячего водоснабжения

Если для сушилки полотенец используется отдельный отвод (последовательное подключение к системе горячего водоснабжения), а вода из него выводится через источники внутри квартиры, то установка полотенцесушителя на горячую воду проводится без дополнительных работ. Но при таком подключении сушки для полотенец снижается температура горячей воды. Его обычно используют в небольших домах.

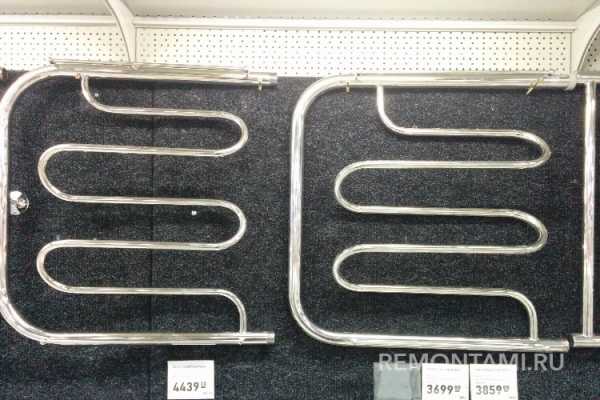

Цены на сушилки разного типа в магазине

Чаще устройство подключается к водопроводу, заменяя часть стояка, такое можно увидеть в ванной в панельном доме. При установке полотенцесушителя на стояк горячего водоснабжения необходима дополнительная страховка в виде байпаса.

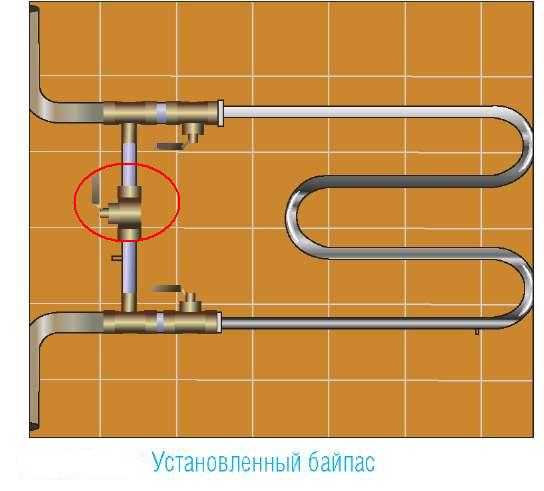

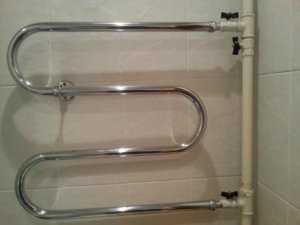

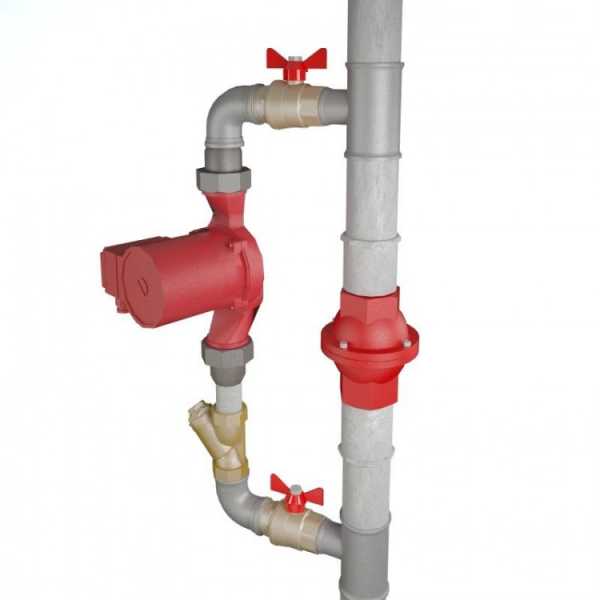

Как устроен байпас и для чего он нужен?

Это небольшая труба-перемычка с вентилем, расположенная между водопроводом или системой отопления и запорными кранами. При необходимости отключить полотенцесушитель в будущем, краны по его бокам закрываются, а тот, что находится на перемычке, открывается. Вода в сушилку полотенец перестает поступать, но при этом ремонтные работы в отдельной квартире не мешают жить соседям и купаться в ванне в панельном доме.

Если есть возможность установить байпас, его надо устанавливать, даже при установке полотенцесушителя на горячую воду с последовательным подключением. В этом случае можно отключить сушилку, если станет слишком жарко.

Байпас — удобное устройство, если вы хотите отключить полотенцесушитель



Монтаж полотенцесушителя от стояка отопления

Полотенцесушители, запитанные от стояка отопления, можно увидеть в старых домах сталинских времен. В таком случае после демонтажа старого устройства для сушки обязательно устанавливаются краны, и если сушилка полотенец заменяет часть стояка, то устанавливается байпас, так же, как и в случае с горячим водоснабжением.

При подключении к системе отопления проводится монтаж полотенцесушителя на «американку», а прибор всегда устанавливается параллельно системе отопления. Одна ее часть крепится на устанавливаемом изделии, а вторая к патрубкам, отходящим от отсекающих кранов. Чтобы соединение не текло в последующем, резьбу обматывают паклей и смазывают специальной пастой.

Видео по теме

Установка полотенцесушителя

Кликните Play для просмотра

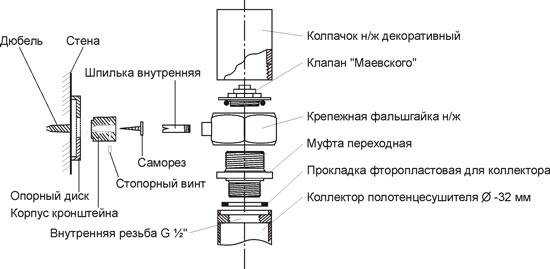

Затем устройство присоединяют к патрубкам и делают разметку под крепеж, а после все демонтируется, и устанавливаются крепления. Для этого в стене при помощи перфоратора делаются отверстия.

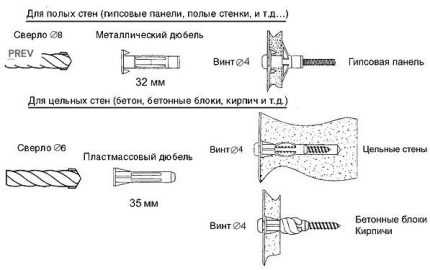

В просверленные отверстия вставляются пластиковые пробки, на них крепятся декоративные чашечки, после чего все накрепко фиксируется саморезами. Самое сложное — поставить полотенцесушитель на его законное место, при этом понадобятся некоторые усилия, так как соединять разъемы и надевать все на крепежные элементы нужно одновременно. После чего необходимо закрутить полотенцесушитель на «американку», без пакли или ленты, достаточно просто правильно установить резиновый уплотнитель.

Основные узлы при установке сушки для полотенец



Заканчивается самостоятельный монтаж полотенцесушителя в ванной креплением самого устройства к стене, для этого затягивается расположенный на нем шестигранный винт.

Важно!
Перед тем, как открыть воду, особенно если проводилась установка полотенцесушителя на верхнем этаже, следует проверить, не протекают ли соединения.

Для этого сначала открывается вентиль на обратке (снизу), а когда устройство для сушки полотенец наполнится водой, открывается вентиль подачи. Чтобы сбросить накопившийся воздух можно немного ослабить гайки верхней «американки», когда появятся первые капли воды ее нужно затянуть обратно.

Иногда встает вопрос, когда лучше устанавливать полотенцесушитель — до или после укладки плитки. Если стена уже облицована, все работы нужно проводить очень осторожно, если полотенцесушитель установлен, то укладка плитки сильно усложняется. Как правило, проще производить монтаж устройства в ванной с особенной аккуратностью, чем потом восстанавливать плитку.

Вариант подключения сушки для полотенец



Немного об установке комбинированного полотенцесушителя

Так как комбинированная сушилка для полотенец представляет собой водяное и электрическое устройство, совмещенные вместе, то подключать его надо учитывая требования к обоим видам полотенцесушителей. Сначала осуществляется подключения к системе водоснабжения или отопления, а затем к электросети, при этом необходимо выполнять все меры предосторожности, необходимые при подключении электроприборов.

Семь раз отмерь

Как видно, чаще всего полотенцесушители присоединяются к трубам, которые нельзя передвинуть по своему желанию. Поэтому при выборе устройства стоит проверить станет ли оно в нужном месте. И, наверно, это самое сложное в установке полотенцесушителя для ванной.

remontami.ru

Пошаговая установка полотенцесушителя в ванной своими руками

С началом широкой застройки городов серийными многоэтажками во второй половине прошлого века появившиеся в их ванных комнатах необычные M‑образные змеевики мало кто в то время называл полотенцесушителями.

Но предназначение их домашние хозяйки разгадали сразу же и стали использовать по полной программе: для сушки не только полотенец, но и любого другого белья, особенно в зимнее время. Любому хозяину будет полезно узнать все о правильной установке и замене водяного полотенцесушителя в ванной своими руками для своей хозяйки.

Общая информация

С принятием СНиПа 2.04.01‑85, в котором появился термин «полотенцесушитель», устройство вскоре вошло во всеобщее употребление.

Малоэстетичные и к тому же бесполезные с окончанием отопительного сезона железные конструкции, крашеные «серебрянкой» или нитрокраской, тем не менее пришлись по вкусу домохозяевам, и вскоре те стали правдами и неправдами доставать и устанавливать никелированные, изящные, элегантные и практичные евроагрегаты.

Не потеряла эта тема актуальности и теперь: в жилом фонде еще много домов старой постройки, где владельцы квартир, начиная ремонт или замену сантехнического оборудования, обращают свое внимание и на такие полезные и необходимые в оснащении ванной комнаты устройства, которые вполне по силам домашнему мастеру для самостоятельной установки.

Выбор устройства

Все конструкции этих агрегатов делятся на три типа:

  • Водяные.
  • Электрические.
  • Комбинированные.

Заменяя старое устройство новым, логичнее всего использовать водяной тип. Электрические аппараты применяются там, где нет ни централизованной системы отопления, ни горячего водоснабжения, либо в качестве резервных на время отключения оных.

При наличии же в доме отопительной сети или водопровода горячей воды разумнее, вместо резервных, использовать комбинированные конструкции, которые не занимают дополнительного пространства, а монтаж их мало отличается от установки водяных приборов.

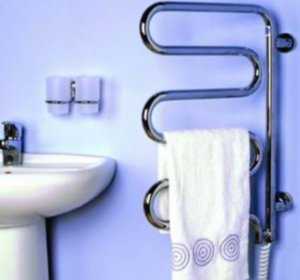

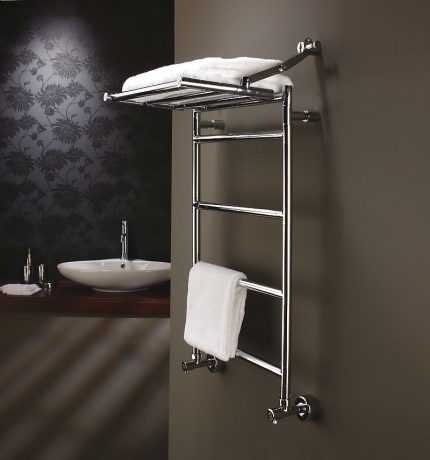

Внешний дизайн водяных устройств довольно разнообразен:

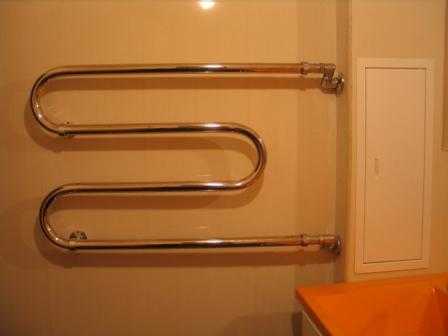

  • 1‑й тип: M‑, U‑, Ф‑образные — традиционные формы.
  • 2‑й тип: «лесенки», «змейки» и другие виды оригинального дизайна современных устройств.

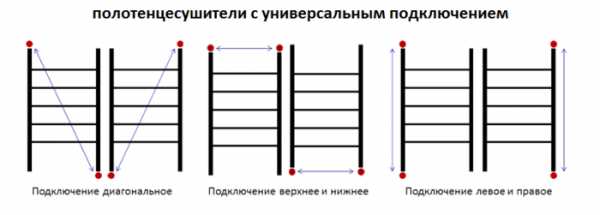

Для включения их в действующую систему также имеет значение расположение установочных патрубков:

  • Боковое — обычно используется у приборов 1‑го типа;
  • Нижнее или верхнее — более распространено среди устройств 2‑го типа.

Выбор подходящего варианта обусловлен наличием свободного пространства в ванной комнате, расположением трубопроводной системы и типом схемы подключения. больше подробностей о том, какой водяной полотенцесушитель лучше выбрать — в этой статье.

Что потребуется для монтажа?

Перед началом всякой работы будет совсем неплохо набросать монтажную схему или, в крайнем случае, небольшой эскиз от руки размещения агрегата, выбрав наиболее подходящий вариант подсоединения прибора к трубопроводной сети.

Самые простые схемы правильного подключения полотенцесушителя своими руками у универсальных устройств-лесенок:

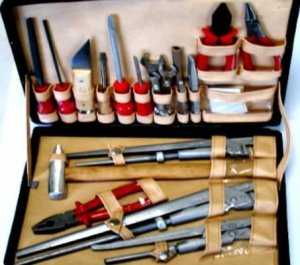

Инструменты

Для замены или монтажа водяного полотенцесушителя потребуется набор сантехнического инструмента, состав которого зависит от вида водопроводных труб в квартире. Учитывая, что медные, полипропиленовые и другие современные типы трубопроводов встречаются пока еще нечасто, опишем инструментарий для стандартных стальных труб ¾’:

  • Ключи: газовый №2 или №3; переставной — «крокодил»; разводной гаечный.
  • Труборез либо ножовка по металлу.
  • Резьбонарезные плашки ¾’ с рычажным воротком.
  • Дрель электрическая с перфоратором, сверла по бетону.

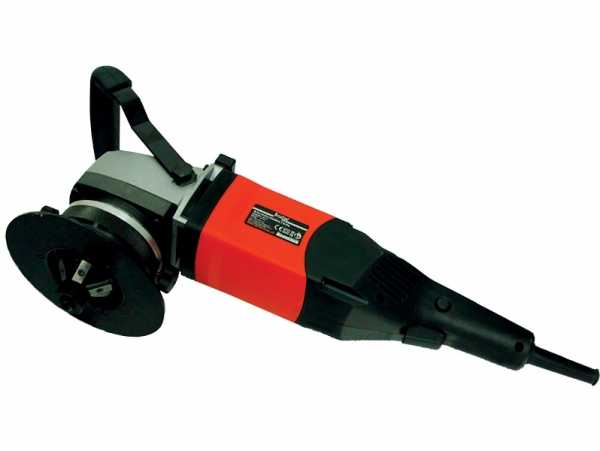

  • Угловая шлифмашинка с отрезным диском по металлу — «болгарка».
  • Крепежный инструмент: молоток, отвертки, пассатижи.
  • Разметочный инструмент: рулетка, уровень, карандаш.

Материалы

Кроме набора инструментария для работы необходимы также установочные и расходные материалы:

  • Повороты, отводы, муфты, сгоны и, возможно, другие виды фитингов.
  • Запорные вентили, лучше всего — шаровые.
  • Льняная пакля сантехническая, либо монтажная ФУМ‑лента.
  • Установочные и крепежные детали: кронштейны, шурупы, дюбели, анкерные болты и т. п.

Подготовив всё необходимое, можно приступить к работе.

Все работы на отопительном трубопроводе лучше всего проводить летом, когда система отключена, в ней нет давления и можно без проблем слить воду из стояка. Но в этом случае, закончив работу, невозможно будет протестировать ее качество: придется дожидаться начала отопительного сезона.

Виды подключения

Во‑первых, следует определиться с тем, в какую систему включать устройство:

  • Подключение полотенцесушителя к системе отопления. Традиционный способ и единственный там, где отсутствуют сети горячей воды. Недостаток его в том, что отопительная система работает только в зимнее время года. Достоинство — в трубопроводе отопления циркуляция воды осуществляется принудительно и полотенцесушитель во все время отопительного сезона будет горячим, выполняя функцию дополнительной батареи.
  • Подключение водяного полотенцесушителя к системе горячего водоснабжения. Такие системы также подвержены отключениям, но на более короткий срок. Кроме того, недостаток этого способа в том, что агрегат будет нагреваться только во время расхода горячей воды, остывая ночью, даже при прямом включении в стояк. В малоквартирных же домах либо частных эта проблема стоит еще острее.

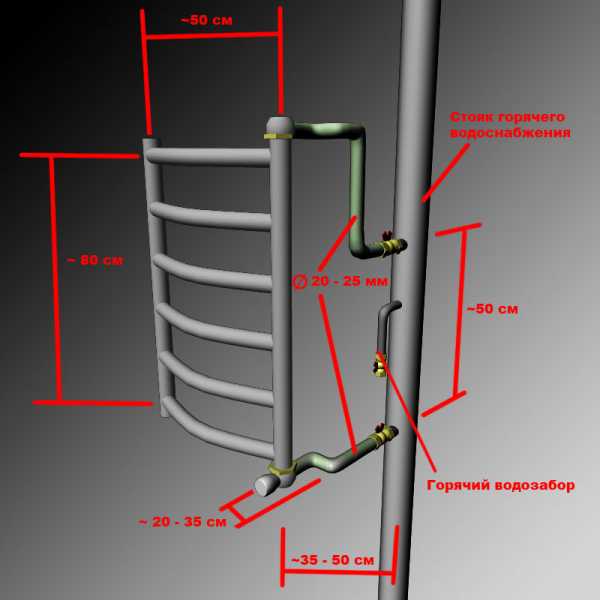

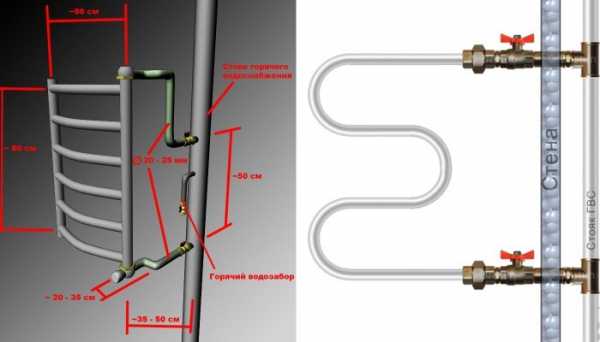

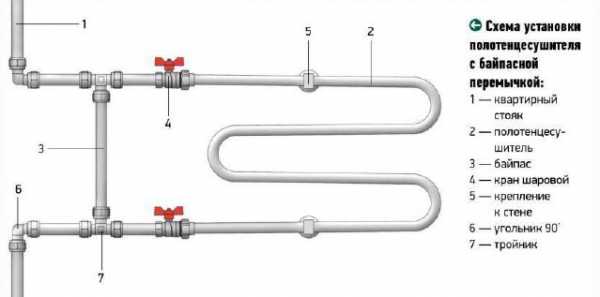

Схема установки и подключения полотенцесушителя к стояку горячей воды в ванной выглядит так:

Как уже было отмечено, оптимальным решением многих проблем является применение комбинированных устройств, работающих от электросети при отсутствии горячей воды в системе.

После выбора трубопроводной сети для нашего устройства, следующим встает вопрос о способе его включения в нее:

  • Прямая врезка в стояк. Если ванная комната уже была оборудована полотенцесушителем, то он подключен к отопительной трубе именно таким способом. Заменяя его новым, можно, не мудрствуя лукаво, использовать тот же тип подсоединения. Также можно врезать напрямую новое устройство и в стояк горячей воды.
  • Включение в квартирный трубопровод. Достоинство этого способа в том, что при проведении работ не требуется перекрывать весь стояк, но он больше годится для системы отопления. Указанная выше проблема с трубопроводом горячей воды дополнительно усугубится: прибор будет нагреваться только при мытье посуды, принятии душа или ванны.

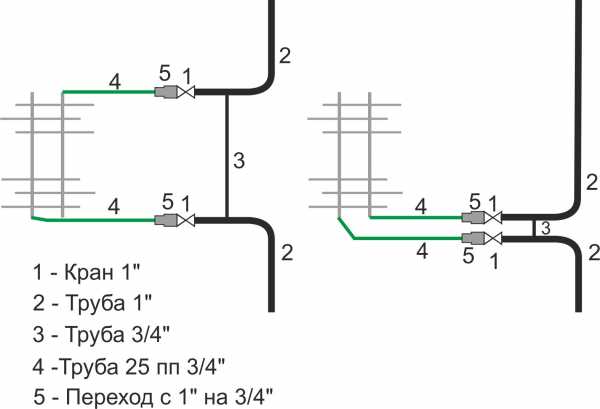

С перемычкой-байпасом

Полотенцесушители в старых домах, как уже сказано, являлись непосредственной частью трубы отопления. Такое соединение создает проблемы в случае аварии или ремонта и не дает возможности отключить прибор при ненадобности в нем.

Потому самым разумным при монтаже нового устройства будет врезка параллельно ему в стояк перемычки‑байпаса и запорных вентилей, к котором оно и присоединяется. Это полезное дополнение трубопровода следует обязательно предусмотреть на схеме подключения.

Демонтаж старого устройства

Начать следует с разборки старого полотенцесушителя. Для этого:

  1. Согласовав с соседями по подъезду и управляющей компанией, перекрываем стояк отопления и сливаем из него воду.
  2. Если старая конструкция была приварена к трубам стояка, отрезаем ее болгаркой. В случае разъемного соединения раскручиваем крепежные муфты.
  3. В редких случаях, когда установочные размеры нового прибора совпадают со старыми, можно считать, что крупно повезло. Чаще всего это не так и приходится резать трубы даже при разборном соединении.
  4. Вырез в стояке должен быть по высоте больше расстояния между вводными патрубками нового полотенцесушителя на длину сгонов и муфт, необходимых для врезки байпаса.
  5. При отрезании учитываем не только установочные габариты нового прибора, но и возможность нарезания на трубах резьбы.
  6. Снимаем старое устройство со стены, срезав его кронштейны болгаркой или ножовкой.

Установка и подключение: пошаговая инструкция

Перед началом монтажа нелишне сделать на полу раскладку как самого устройства, так и всей фитинговой арматуры для него, чтобы еще раз уточнить все размеры. Для этого можно даже собрать насухую все соединения. Поговорку про семикратное отмеривание никто не отменял!

  1. Размечаем на стене установочные размеры нового полотенцесушителя.
  2. Выбрав местоположение будущего агрегата на стене, необходимо тщательно исследовать ее на предмет прохождения внутренних коммуникаций как трубопроводных, так и электрических. Помочь в этом могут специальные приборы — металлопроводкоискатели.
  3. Сверлим отверстия, вставляем дюбели и вешаем устройство на стену, зафиксировав его шурупами или болтами.
  4. Нарезаем резьбу на обрезанных концах трубопровода.
  5. Подготавливаем перемычку‑байпас, аккуратно разметив и установив на ней тройники‑отводы для полотенцесушителя и запорный вентиль.
  6. При работе все соединения герметизируем сантехнической паклей или тефлоновой лентой.
  7. Устанавливаем ее в вырезе стояка, используя сгоны, прямые муфты и контргайки, так чтобы отводы‑тройники находились точно напротив вводов нашего устройства.
  8. Сгоны разной длины применяются для подгонки установочных размеров отрезков трубопроводов и упрощения их соединений. Они имеют на концах нарезанную резьбу: короткую с одной стороны и длинную — с другой.


    На длинную навинчивается контргайка и муфта. Тройник, уголок или вентиль накручиваются на трубу с одной стороны. В них завинчивается короткой резьбой сгон, который затем длиннорезьбовым концом соединяется с другой стороной трубы муфтой и фиксируется контргайкой.

  9. Прикручиваем к отводам запорные шаровые клапаны, а с ними соединяем вводы нашего агрегата.
  10. Открываем шаровые клапаны к полотенцесушителю, а вентиль на байпасе перекрываем.
  11. Открываем общий кран стояка. Если в системе есть давление воды, тщательно проверяем сделанные соединения на герметичность.

Все! Наш новый полотенцесушитель готов к работе. В этом видео вы можете посмотреть процесс демонтажа и установки нового полотенцесушителя в ванной своими руками:

Работы на трубопроводной системе многоквартирного дома следует проводить, предварительно согласовав их с управляющей компанией, только при наличии достаточного опыта либо под руководством квалифицированного мастера.

Современные полотенцесушители могут быть достаточны сложными по конструкции, такие, например, как двухконтурные. Перед их установкой своими руками следует изучить все технические характеристики и правила монтажа.

Также нужно помнить, что некоторые агрегаты необходимо подбирать по гальванической совместимости с металлическими трубопроводами материалов, из которых они изготовлены.

sansovet.com

инструкция по монтажу своими руками

Лёгкость монтажа и эстетичность сместили потребительский выбор в сторону простого в эксплуатации электрического полотенцесушителя. Но его самостоятельная установка не сводится к простой фиксации оборудования 4-8 шурупами.

Поэтому разберёмся, как проводится правильное подключение электрического полотенцесушителя (ЭПС) в санузле.

Содержание статьи:

В чем ценность современных полотенцесушителей?

Полотенцесушители стали большим благом для жителей многоэтажек по многим причинам.

Электрическая основа этого оборудования позволяет избежать сложностей монтажа и ремонта. Водяные полотенцесушители требуют в нише санузла отдельного стояка, который в старых домах уже давно проржавел и практически сгнил в зацементированных межэтажных перекрытиях.

Жильцы экономят время на обращениях в ЖЭК для прекращения подачи теплоносителя при ремонте потёкшего водяного устройства.

Галерея изображений

Фото из

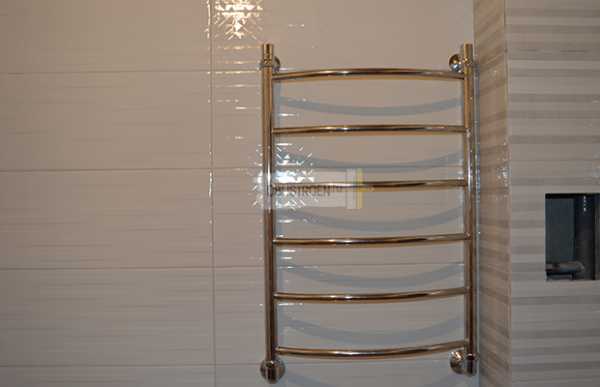

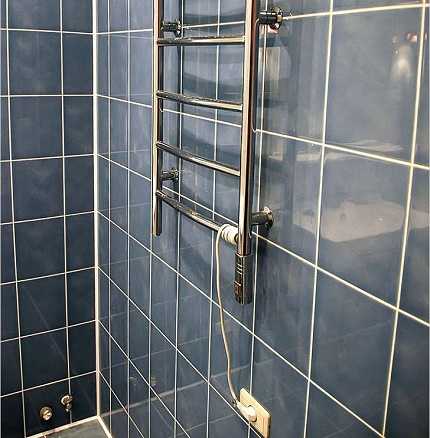

Электрический полотенцесушитель в холле квартиры

Прибор для быстрого обогрева помещения

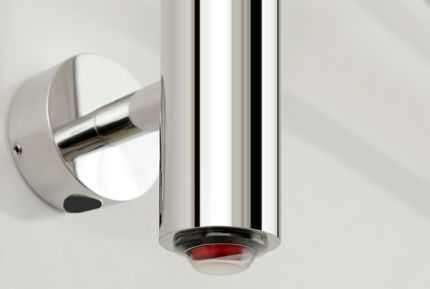

Наличие устройства для регулировки температуры

Легкая установка электрооборудования

Эстетичность и гигиеничность ЭПС очевидна. Существуют сотни моделей этого оборудования, которые позволят подобрать необходимые размер, желаемый внешний вид и удобную функциональность – подробнее о особенностях выбора читайте .

Не нужно красить трубы, зачищать швы и бояться испортить ткань. Кроме того, из монтажной схемы исключается непрактичная подводка труб, которая зачастую тянется через две стены.

Возможность использования регулировочных устройств вознесло функциональность электроприборов до небес. Можно выбрать ЭПС с таймером, с регулировкой температуры, с подсветкой, с полочками. Хотя для экономии денег можно и простой полотенцесушитель воткнуть в розетку с уже встроенным таймером.

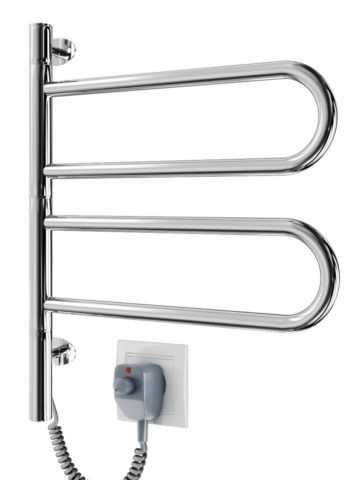

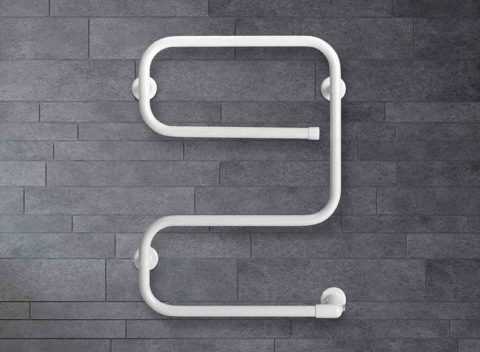

Крепление полотенцесушителей на поворотных осях для поворота рамы в нужную сторону также является полезным развитием инженерной идеи.

Электрическое оборудование позволяет осуществлять регулируемый обогрев санузлов. В многоквартирных домах с индивидуальным отоплением санузел часто является тупиковой веткой в отопительной разводке: трубы пускают в санузел через нагруженную коммуникациями кухню.

Применение автономного полотенцесушителя помогает в ванной комнате убрать лишние отопительные коммуникации, в кухне упростить обстановку и повысить эргономику, улучшает внешний вид комнаты и ощутимо упрощает уборку.

Регулятор позволяет выставлять требуемую для различных тканей температуру, а также дает возможность сэкономить деньги на электроэнергию при уменьшении параметров

Электрические полотенцесушители с достоинством выполняют свою основную работу – сушку полотенец и одежды. Хромированные трубки никогда не навредят и не оставят следов даже на нежной ткани.

Можно перечислять и далее преимущества электрического полотенцесушителя, но лучше установить его себе в ванную комнату и самому почувствовать все выгоды. Психологический эффект от монтажа ЭПС сравним с установкой современной стиральной машины после многих лет ручной стирки!

Изысканные дизайнерские модели полотенцесушителей являются не только необходимым оборудованием, но и элегантным декоративным элементом ванной комнаты или совмещенного санузла

Эксплуатация без монтажа – реальность

Если не брать во внимание дополнительные опции, то полотенцесушители по виду представляют собой просто сваренные в раму металлические трубки с выходящим из них электрическим кабелем, поэтому люди часто выбирают ЭПС, ориентируясь только на его дизайнерский вид.

Компании-производители учитывают этот маркетинговый нюанс и стараются предлагать потребителям оригинальные инженерные идеи.

Результатом реализации одной из таких идей явился напольный полотенцесушитель. Он не требует монтажа вообще, для его включения достаточно просто воткнуть шнур прибора в розетку. Такой вариант подойдёт для санузлов с большой площадью и участком постоянного сухого пола, где прибор без помех может поместиться.

Скрытое подключение ЭПС желательно проводить с участием специалистов, которые будут укладывать плитку, чтобы они подсказали правильное расположение креплений

Навесные электрические полотенцесушители тоже имеют монтажные особенности. Некоторые модели оснащены электрическим кабелем, который встроен в одно из настенных креплений. Такие полотенцесушители желательно монтировать до укладки плитки в санузле.

Установка прибора в ванной комнате

Существует три варианта монтажа электрические полотенцесушителей:

  1. Установка напольного ЭПС.
  2. Монтаж оборудования до укладки настенной плитки.
  3. Подключение полотенцесушителя на уложенную плитку.

Перед инструментальной монтажной работой следует сначала определиться с местом установки ЭПС в соответствии с несложными правилами.

Правила расположения устройства

В хрущёвках место для полотенцесушителя выбирать не приходится из-за геометрических ограничений пространства. А вот в частных домах и современных квартирах с большими санузлами желательно учитывать нижеперечисленные правила при монтаже ЭПС. Главным критерием при выборе места является его влагозащищённость.

Желательно придерживаться рекомендаций и размещать электрический полотенцесушитель в зоне №3, как показано на рисунке. ЭПС, расположенный в зоне №2, рекомендуется обеспечивать защитой от брызг

Описанные правила не являются прихотью какого-то автора, а созданы для безопасности людей в процессе эксплуатации обогревательного электрического оборудования.

Подключение ЭПС к сети

Если в санузле уже имеется вся внутренняя отделка, и вы не собираетесь ничего менять, то в таком случае полотенцесушители желательно располагать ближе к источнику электропитания.

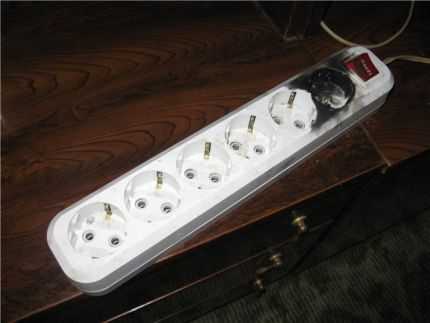

Использование переносок для постоянно включенного электрического полотенцесушителя опасно: может возникнуть пожар. Особенно следует опасаться дешевых моделей без предохранителя

Замена электрокабеля на более длинный вариант или его удлинение путём создания счалки приведёт к потере гарантийного сервиса на прибор.

Поэтому вариантов подключения электрического полотенцесушителя при удалённости розетки можно предложить немного:

  1. Купить напольный полотенцесушитель, который можно ставить ближе к розетке при необходимости.
  2. Установить дополнительную вблизи ЭПС, протянув кабель в коробе от имеющейся точки электроснабжения. Этот вариант является наименее эстетичным и небезопасным вариантом.

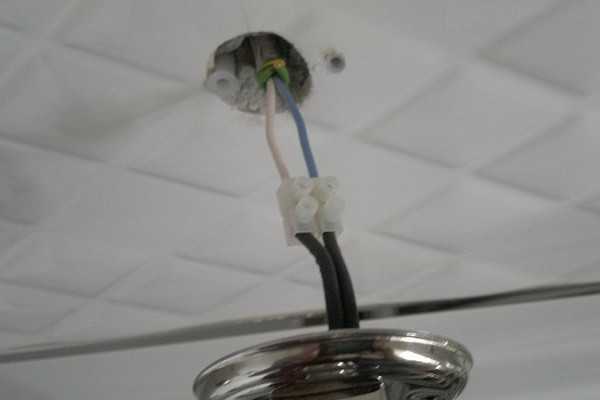

  3. При наличии съёмных панелей потолка, можно протянуть кабель от потолочного освещения, установив дополнительную розетку под потолком выше полотенцесушителя.
  4. Удлинить электрокабель, аннулировав бесплатный гарантийный сервис.
  5. Проштробить аккуратно стену от имеющейся электрифицированной точки и установить дополнительную утопленную в стену влагозащищённую розетку.

Хотя потребление электроэнергии ЭПС редко превышает полкиловата, розетка для его подключения должна иметь достаточный запас мощности и быть влагозащищённой. В случае неосторожного обращения с душевой насадкой, вода может попасть на электрические контакты и произойдёт короткой замыкание с возгоранием.

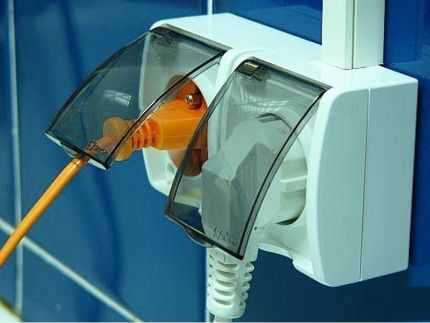

Поэтому используйте в ванной комнате только влагозащищённое сертифицированное электрооборудование.

Сертифицированное влагозащищённое оборудование стоит дороже, но защищает вашу семью от несчастных случаев. современные модели органично вписываются в дизайн ванной

Внедрение новейших технологий в области физики материалов делает применение приборов абсолютно безопасным даже под напряжением 220 В. Новые диэлектрические материалы и инновационные инженерные приёмы изоляции гарантируют отсутствие наводящих токов в корпусе при сохранении его высокой теплопроводности.

Но не стоит пренебрегать установкой защитного оборудования, потому что его работа рассчитана как раз на случаи поломки электроприборов и нарушения их изоляции.

Укладка электропроводки в санузле

Если установка полотенцесушителя совпадает или предшествует укладке плитки в ванной, то следует обратить внимание на правила укладки кабелей и установки электророзеток во влажных помещениях.

Рассмотрим монтажные рекомендации по установке электропроводки в ванной:

  • линия электропитания должна иметь заземление;
  • все элементы монтируемой проводки должны быть влагозащищёнными;
  • на розетки и светильники необходимо установить отдельную автоматику (УЗО), которая выключит электропитание в случае утечек тока;
  • желательно выбирать медные провода с негорючей обмоткой;
  • обязательно использовать трёхжильный кабель для заземления всех электроприборов.

Для прокладки кабеля к планируемой розетке изначально нужно сделать болгаркой штробу (канавку) для провода.

Для формирования удобной широкой канавки используют специальный двойной абразивный диск: с его помощью можно сделать ровную прямую штробу

Затем дрелью со специальной насадкой в стене делается углубление для розетки.

Чтобы просверленные отверстия получались на одном уровне можно использовать специальные деревянные трафареты, диаметр отверстий в которых совпадает с диаметром розеток

Затем в штробе укладывается кабель, который прижимается специальными хомутиками или просто фиксируется каждые 15-20 см цементным раствором. После этого ставиться подрозетник и монтируется сама влагозащищённая розетка. Более подробный инструктаж по установке розеток в ванной комнате можно прочесть в .

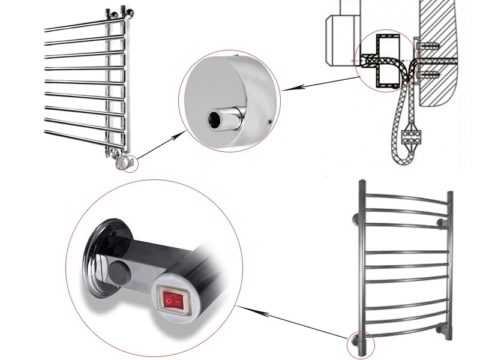

При монтаже электрического полотенцесушителя со скрытым входом установка розетки не требуется. Достаточно в нужном месте оставить «хвостик» электропровода размером 10-15 см.

Если вы уже купили электрический полотенцесушитель и у вас есть в удобном месте розетка, то пора переходить к этапу крепления оборудования на стену.

Как просверлить отверстия в кафеле?

Выполнив все замеры и отметив маркером точки для вкручивания фиксирующих ЭПС шурупов, необходимо просверлить отверстия для установки дюбелей.

Раскроем некоторые секреты правильного и безопасного сверления кафельной плитки:

  • не рекомендуется сверлить отверстия около краёв плитки и в межплиточных промежутках;
  • для исключения перегрева сверла можно периодически окунать его в стакан с чистой водой;
  • если сверление проводится перфораторной дрелью, то вначале плитку просверливают на безударном режиме, а затем досверливают в режиме перфоратора;

Отметим, что при сверлении плитки на малых оборотах допускается использование сверла по металлу.

Порядок сверления отверстия в плитке следующий:

  1. Маркером намечаем точки на плитке.
  2. Аккуратно оббиваем эмаль в намеченной точке с помощью сверла на низких оборотах или кончиком напильника.
  3. Если оббить эмаль не получается, то можно наклеить на место сверления кусочек скотча, чтобы сверло не скользило.
  4. Просверлить плитку в безударном режиме.
  5. Просверлить стену в режиме перфоратора с максимальным нажимом.

После формирования всех отверстий, в них засовывают или забивают мягкой киянкой пластиковые дюбеля.

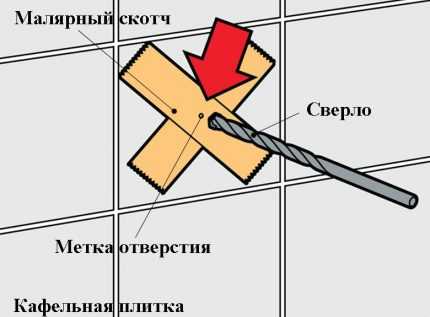

Использование малярного скотча облегчает фиксацию сверла. Не клейте на плитку медицинский пластырь – это только затруднит процесс сверления

Для каждого типа стен используются соответствующие крепёжные элементы для более надёжной фиксации полотенцесушителей.

Пластиковые дюбеля на тонких стенах могут не удержать полотенцесущитель, поэтому используйте в этом случае специальные крепёжные элементы

Возможно использование всех вариантов, приведенных на рисунке.

Непосредственная установка полотенцесушителя на стену

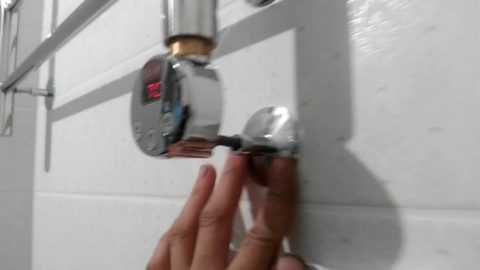

Проводить монтаж электрического полотенцесушителя на стену лучше с помощником. Можно это сделать и самостоятельно, но лучше, чтобы один человек держал прибор, а второй прикручивал его к стене шурупами.

Между вертикальной стеной и лапками ЭПС не забудьте подложить резиновые или пластиковые уплотнители, которые идут в комплекте с полотенцесушителем.

Под основания держателей сушки надо положить уплотнители. Уплотнительные подкладки воспрепятствуют попаданию влаги в застеночное пространство и предотвратят осколочные повреждения плитки, которые часто возникают при монтаже

Вешать полотенцесушитель необходимо только после отключения его от электрической сети. После монтажа ЭПС на стену можно переходить к самому ответственному этапу – включению оборудования в сеть.

Правила ввода в эксплуатацию

Перед тем, как воткнуть шнур полотенцесушителя в розетку, обязательно проштудируйте инструкцию по эксплуатации, которой комплектуется оборудование.

Даже если у ЭПС нет регулировочных компонентов, всё равно необходимо ознакомится со следующими характеристиками оборудования:

  • максимальная потребляемая мощность;
  • минимальная и максимальная температура нагрева;
  • максимальное время нахождения во включенном состоянии;
  • ограничения по видам тканей, которые можно просушивать.

Не следует забывать об опасности ожогов у детей при соприкосновении с частями электрического полотенцесушителя. Желательно поговорить о новом приборе с маленькими членами семьи, а лучше инсценировать привычные действия детей в санузле при выключенном ЭПС.

Это позволит увидеть потенциальные опасности и предотвратить травмы.

После включения ЭПС в сеть можно произвести проверку – повесить на него первое влажное полотенце, чтобы ощутить рабочий эффект

Нельзя начинать эксплуатацию электрических полотенцесушителей:

  • до окончания монтажа на стену;
  • в разобранном виде;
  • в помещениях с повреждённой проводкой;
  • при подключении к не заземленной розетке.

Перед первым включением протрите корпус полотенцесушителя влажной салфеткой, удалите строительную пыль, жирные пятна, дождитесь высыхания поверхности. Если инструкция прочитана и все требования безопасности соблюдены, то смело можно включать электрический полотенцесушитель в сеть.

Использование электрического полотенцесушителя

ЭПС можно устанавливать не только в ванной комнате или совмещённом санузле. Монтаж этого оборудования возможен в любом месте квартиры или дома. Особенно удобны в этом плане напольные переносные полотенцесушители. Чтобы быстрее просушить вещи, прибор можно также подключить к электросети на балконе или на улице.

Если вы собираетесь сушить вещи ЭПС на открытой лоджии или балконе, следите за погодой, чтобы прибор не попал под дождь

Рекомендации по эксплуатации электрического полотенцесушителя:

  • старайтесь использовать для сушки вещей только поперечные перекладины;
  • не размещайте на корпусе ЭПС изделия из бумаги или пластмассы;
  • не чистите полотенцесушитель во включенном состоянии;
  • не опирайтесь на поперечные перекладины.

Соблюдение этих правил продлит срок эксплуатации электрического полотенцесушителя и убережёт его от поломок. Но если оборудование все же вышло из строя, не спешите вызывать мастера – с поломкой можно справиться самостоятельно. А как это сделать можно прочесть .

Краткое фото-руководство для домашних монтажников

Наглядно этапы работ по монтажу и подключению электрической сушки представит подборка фото:

Галерея изображений

Фото из

Выбираем подходящую модель электрического полотенцесушителя, соответствующую нашим запросам по теплоотдаче, форме, дизайну

Изучаем способ подключения электрооборудования. В нашем случае электропитание следует подводить к правому нижнему держателю, к которому приурочено и устройство управления

Исследуем комплектацию электроприбора, сравниваем наличие элементов с перечнем от производителя. Если все нормально, оплачиваем покупку

Готовим провода электрического полотенцесушителя к предстоящему подключению. В нашем случае сушка подключается непосредственно к линии освещения, включаться будет с помощью кнопки

Прикладываем полотенцесушитель к месту установки. Отмечаем через отверстия в основании держателя точки, через которые будем выполнять фиксацию прибора на стене

Подбираем инструмент для сверления отверстий в стене в зависимости от материала, из которого она сложена, и от отделки. Диаметр сверла должен соответствовать размеру дюбеля

В пробуренные отверстия аккуратно забиваем дюбеля. Если действуем молотком, то желательно забивать через деревянный брусок, чтоб не повредить плитку

Далее готовим провода к подключению. Если проводка слишком длинная обрезаем ее так, чтобы осталось примерно по 7 см. С фазного и нулевого провода снимаем по 7 мм изоляции, соединяем

Этап 1: Выбор электрического полотенцесушителя

Этап 2: Изучение конструкции и способа подключения

Этап 3: Исследование комплектации полотенцесушителя

Этап 4: Подготовка элетрооборудования к установке

Этап 5: Разметка точек для установки крепежа

Этап 6: Сверление отверстий под дюбеля крепежа

Этап 7: Установка дюбелей в пробуренные отверстия

Этап 8: Подключение полотенцесушителя к проводке

Подключение выполнено, теперь остается закрепить электрическую сушилку на стене, для этого:

Галерея изображений

Фото из

Этап 9: Установка пластикового кожуха на соединение

Этап 10: Фиксация держателей сушки на стене

Шаг 11: Проверка правильности и надежности установки

Этап 12: Проверка электрического соединения

Ничего особо сложного в монтаже и подключении электрической сушилки нет. Справиться с установкой можно самостоятельно, не вызывая электрика. Однако помощник все же потребуется, чтобы удерживать прибор.

Важная информация по монтажу и конструкции ЭПС

Монтаж электрического полотенцесушителя не требует наличия специализированного инструмента: болгарки, сварочного аппарата, паяльника. Для его установки достаточно отвёртки и дрели, которую, в крайнем случае, можно попросить у соседа.

Поэтому крепление ЭПС на отремонтированную стену может осуществить любой человек, обладающий начальными навыками работы с дрелью.

Электрические полотенцесушители не требуют проведения специальных коммуникаций, если рядом имеется смонтированная по правилам электророзетка. Настенные конструкции в некоторых моделях позволяют поворачивать раму ЭПС для экономии пространства в ванной комнате.

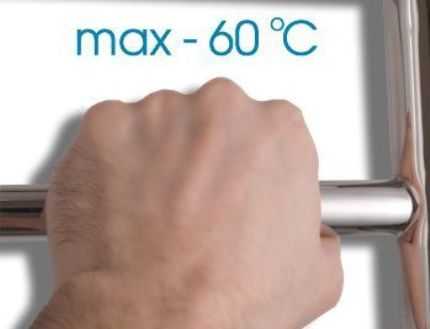

Максимальная рабочая температура поверхности у большинства полотенцесушителей ограничена 70 °С, чего достаточно для обогрева небольшой комнаты в холодное время года.

Температура в 60-70°С при кратковременном контакте не вызывает ожогов, но старайтесь не обхватывать горячие перекладины полной ладонью

Модели ЭПС, имеющие в виде теплоносителя масло, требовательны к уровню наклона поперечных планок. Поэтому этот тип ЭПС рекомендуется устанавливать по горизонтальному уровню и строго придерживаться нижнего расположения ТЭНа, согласно инструкции.

Выводы и полезное видео по теме

Скрытое подключение ЭПС:

Монтаж на гипсокартонную стену, облицованную кафелем:

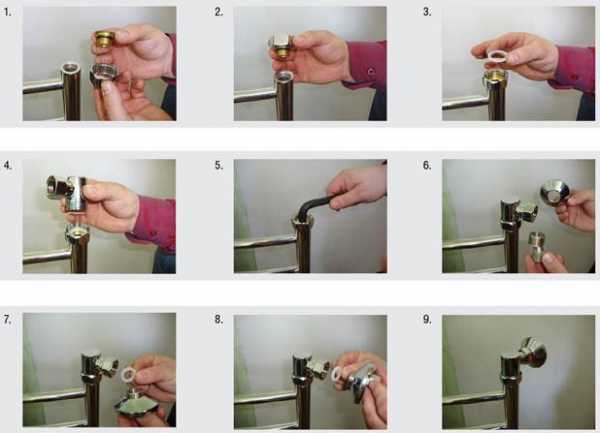

Пошаговая инструкция в картинках:

Соблюдение вышеописанных монтажных инструкций поможет любому домохозяину осуществить монтаж электрического полотенцесушителя самостоятельно. Советы помогут избежать трещин в керамической плитке, сохранят свёрла рабочими и уберегут вашу семью от несчастных случаев и травм.

Возможно вам уже приходилось сталкиваться с монтажом полотенцесушителя и вы можете дать ценный совет нашим читателям? Пожалуйста, делитесь опытом, задавайте вопросы в расположенном ниже блоке. Свои комментарии можно дополнять фотографиями.

sovet-ingenera.com

Высота установки полотенцесушителя по правилам СНиП

Содержание статьи:

Полотенцесушитель водяной М-типа

Виды полотенцесушителей

Оборудование, установленное в ванной комнате, служит для сушки полотенец, создания необходимой температуры. Оно же предотвращает образования плесени, появления посторонних запахов и называется полотенцесушителем. Очень ответственный узел, который должен создавать в сыром помещении нормальную влажность. Стандартное оборудование рассчитано на площадь 5 квадратных метров. Правильная установка полотенцесушителя создаёт необходимый микроклимат. Об установке этого оборудования идёт речь в данной статье. В больших ванных комнатах используется другой тип обогревателей.

Правила установки полотенцесушителя предписывают нормы монтажа этого узла сантехники. Существует схема включения в систему горячей воды. Другой будет обвязка при включении в систему отопления. Используются электрические подогреватели, которые не подключаются к водным системам, работают автономно.

Производится установка полотенцесушителей по СНиП 2.04.01.85,  соединение приёмника с системой горячего водоснабжения. Инструкция по монтажу оборудования отражает все нормы и правила установки полотенцесушителя по СНиПам. Исполнение этого закона монтажников исключает аварии на опасном узле горячей воды.

Порядок монтажа полотенцесушителя

Правильная установка полотенцесушителя возможна только при учёте выполнения требований монтажа. Все допуски и размеры учитывают реальные аварийные случаи и направлены на устранение возможных причин аварии.

  1. Расстояние от стены до центра сечения трубы должно быть от 35 до 55 миллиметров, в зависимости от размера.
  2. Стандартный диаметр бесшовных труб 32 или 25 миллиметров.
  3. Для монтажа конструкции стоят кронштейны, на которых крепится изделие. Соединение с магистральной трубой осуществляется резьбовыми муфтами. Внутренняя резьба соответствует 1* и ¾ *, в зависимости от диаметра. На трубопроводе соответствующий шаг резьбы, только внешний.
  4. Диаметр магистрального трубопровода не должен быть больше, чем сечение полотенцесушителя. Данное требование предотвращает сопротивление и повышение давления в местах сужения, по правилам установки полотенцесушителя.

Направление движения теплоносителя сверху вниз. На схемах подключения полотенцесушителя подробно отмечены необходимые нормы и допуски. Следует обратить внимание, что монтаж оборудования в случае подключения к отопительной системе выполнен с перемычкой, позволяющей отключать обогреватель. Такое подключение называется закрытым. Существует открытая схема подключения к горячему водоснабжению. При этом перемычка не устанавливается.

Схемы подключения U-типа полотенцесушителей или конструкции М-типа одинаковы. Порядок её монтажа тот же. После монтажа, согласно правил, установки полотенцесушителей, проводятся гидравлические испытания давлением 1 Мпа в течение двух минут. После этого устанавливается водоразборная арматура.

Высота установки полотенцесушителя

Полотенцесушитель ступенчатый водяной

Особые требования предъявляются к высоте установки полотенцесушителя. Они учитывают оптимальную теплоотдачу нагревателя и удобство эксплуатации. Высота установки полотенцесушителя по СНиПам 120 сантиметров от уровня пола. Кроме того, в нормативах предписано, устанавливать стиральную машину под нагреватель. При этом, машина с вертикальной загрузкой не должна задевать трубы. Разборный узел находится от него не менее 60-ти сантиметров.

Бывает, высота установки полотенцесушителя, в силу различных причин не может быть выдержана. Поэтому существуют общие рекомендации по монтажу оборудования. Они позволяют устанавливать конструкцию не ниже 95-ти сантиметров от уровня пола и не выше 170, чтобы обеспечить удобный доступ к верхней части. Как правильно произвести монтаж оборудования, показано в видеоролике

При самостоятельном подключении обогревателя к системе горячей воды или обогрева, нужно внимательно изучить нормативные документы, посмотреть видеокурс монтажа и ознакомиться с монтажными схемами на рисунках. Особое внимание следует обратить на высоту установки полотенцесушителя по СНиПам

santehnicheskij-mir.ru

Как подключить полотенцесушитель, необходимые материалы и инструменты

Иметь возможность быстро сушить вещи независимо от времени года, то ради чего мы приобретаем полотенцесушители. Чтобы не было проблем со способами подсоединить устройство к системе горячего водоснабжения или отопления рекомендуется приобретать отечественные изделия. Российские производители создают модели менее восприимчивые к коррозийным процессам, в отличие от европейских аналогов. Более того, у вас не возникнет вопроса как подключить полотенцесушитель, потому что диаметр изделия будет заведомо совпадать с принятыми у нас стандартами.

Способы установки

На сегодняшний день потребителям предлагаются полотенцесушители трех модификаций:

  • с ТЭНом,
  • водяные,
  • комбинированные.

Водяной

Комбинированные

С ТЭНом

Монтаж полотенцесушителя своими руками доступен для водяных моделей. Здесь вы можете справиться без посторонней помощи. Подключение устройства электрического или комбинированного типа требует специализированных навыков. Вам будет необходимо вмешательство профессионального электрика:

  • водные и комбинированные модели более ограниченные в местах монтажа. Полотенцесушитель в ванной предоставляет возможность задействовать трубы горячего водоснабжения или отопления. Такой способ размещения наиболее традиционен для российского жилья и удобен для сушки белья и полотенец;
  • полотенцесушитель электрический имеет собственную внутреннюю среду, которая нагревается под действием ТЭНа. Такую модель можно монтировать в любом удобном месте при условии доступного электропитания.

Если вам предстоит замена старого полотенцесушителя советского образца нужно при покупке новой модели выбирать устройство, предназначенное для нижнего подключения с аналогичным диаметром.

Самым оптимальным считается полотенцесушитель водного типа. В результате подсоединения к системе горячего водоснабжения вы получаете устройство функционирующее круглый год. Возможность контролировать подачу воды позволяет проводить ремонтные и монтажные работы вне зависимости от сезона.

Нужно помнить, что подключение полотенцесушителей к системе отопления накладывает на его работу сезонное ограничение. Быстро сушить белье вы сможете исключительно до тех пор, пока длится отопительный сезон.

Это же касается и возможности монтажа полотенцесушителя при подключении к системе отопления. Чтобы прикрепить полотенцесушитель и подсоединить его нужно будет ждать летнего периода. Провести врезку в систему отопления зимой вам никто не позволит, так как эти манипуляции станут причиной заморозки стояка.

Скрытые в стене трубы, имеющие снаружи исключительно выходы, позволяют произвести монтаж водяного полотенцесушителя с боковым подключением. Считается, что установка подобного образца более трудоемкая, однако эстетически устройство смотрится намного выгоднее других моделей. Также следует обратить внимание на тщательную гидроизоляцию соединения. Устранение протечек в этом случае будет крайне сложной задачей.

Технология по подключению полотенцесушителя

Самая простая технология подключения электрических моделей. Здесь нет сложных соединений. Процесс правильного подключения полотенцесушителя заключается в фиксации крепежей на стене рядом со стационарной розеткой, при условии соблюдения правил электробезопасности. Это значит, что на устройство не должны попадать брызги и вода. Рекомендуемое минимальное расстояние от ванной или душевой кабины 2,4 метра. Электрический полотенцесушитель можно установить в любом месте дома.

С водными и комбинированными моделями дела обстоят сложнее. Здесь предстоит два этапа работы. Демонтаж ранее подключенного, старого устройства и установка на его место нового.

Материалы и инструменты

Прежде чем будет рассмотрено подключение полотенцесушителей к стояку горячей воды схема, нужно определиться с перечнем требуемых материалов и инструментария, с помощью которого устройство соединяется системой ГВС либо отопления. Для успешной установки и корректного подключения потребуются:

  • полотенцесушитель с диаметром соответствующим размеру труб в системе;
  • кронштейны для закрепления устройство на стену;
  • муфты и фитинги;
  • сверла и дюбели для крепежа кронштейнов;
  • нож;
  • трубы Ø 23 или 32 мм;
  • 2—3 шаровых крана;
  • аппарат для сварки используемых труб;
  • ключ разводного типа;
  • тройники.

Для электрического типа из предложенного списка потребуются лишь сам полотенцесушитель, кронштейны для крепежа, сверла и дюбеля, с которыми устройство крепится на стеновую поверхность.

Шаровые краны

Паечная американка (муфта)

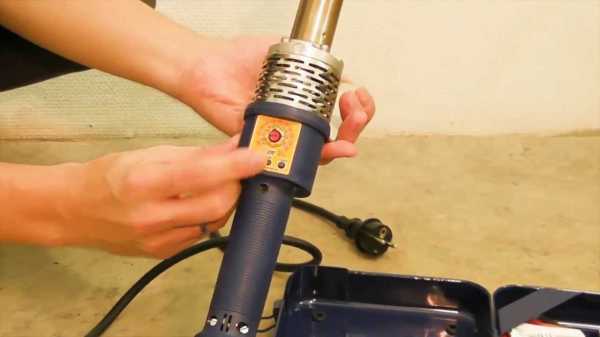

Паяльник для сварки труб

Труборезка

Демонтаж старого устройства

Отвечая на вопрос как правильно подключить полотенцесушитель, переходим к первому этапу — демонтажу установленного ранее устройства. Первым делом необходимо перекрыть подачу воды. Если дело касается системы отопления, то все манипуляции нужно предварительно согласовать с курирующими службами —управляющей компании или ЖЭКом.

Если ваше устройство соединяется с трубопроводом системы посредством резьбовых соединений, то вам необходимо открутить их и снять полотенцесушитель с крепежа. Когда речь идет о полотенцесушителях приваренных к трубам, прибегают к использованию болгарки, оставляя отрезок трубы, на котором далее будет произведена новая нарезка резьбы.

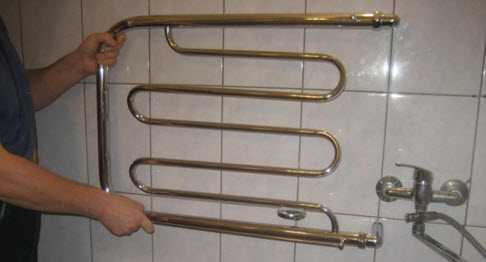

Демонтаж старого полотенцесушителя

Итак, алгоритм выглядит следующим образом:

  • перекрывается водоснабжение в трубах системы;
  • откручивается соединение резьбового типа, убирается прибор;
  • болгарка используется исключительно в случае, если полотенцесушитель был до этого приварен к трубе, или же из-за времени соединяющая резьба прикипела и открутить ее нет возможности.

Если планируется подключение полотенцесушителя в процессе ремонтных работ, необходимо на стене нанести метки, где конкретно будет смонтирован прибор. Для подвода труб штробятся каналы. По окончании этой процедуры можно переходить следующему шагу.

При демонтаже старого устройства нужно учитывать, что длины оставшихся труб должно быть достаточно для нарезания новой резьбы

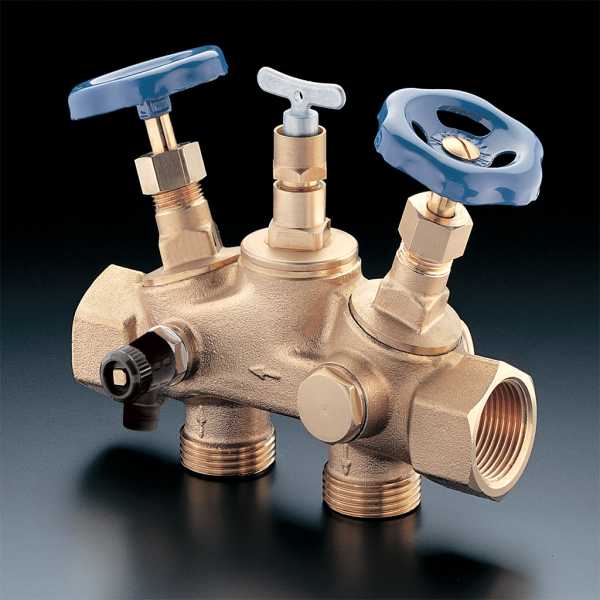

Монтаж кранов (байпаса)

Байпас — труба перемычка для установки шарового крана. Он требуется для осуществления циркуляции воды в системе, если возникла необходимость отключить полотенцесушитель. Установленный кран позволит подавать или перекрывать воду для перенаправления через байпас. Для электрического полотенцесушителя он не требуется.

Для изготовления байпаса берут трубы из того же материала, из которого изготовлена система. Наилучшим вариантом считается нержавеющая сталь. Это долговечный, устойчивый к взаимодействию с трубопроводной воды материал.

Виды байпасов

При монтаже байпаса первоначально монтируются шаровые краны. Если на используемых трубах не было резьбы, ее нарезают. Далее, на входе и выходе из змеевика полотенцесушителя устанавливается по одному крану. Обязательно обеспечьте качественную герметизацию соединений. Иначе в будущем придется устранять протечки.

Байпас не является обязательным элементом при установке полотенцесушителя, хуже функционировать устройство не будет. Байпас требуется на случай аварийных ситуаций, например, образования в зоне соединения полотенцесушителя и трубы течи. Возможно перекрыть воду на стояке, но в этом случае вам придется ждать пока не будет устранена поломка, оставаясь без горячего водоснабжения. Не самый удобный вариант. В случае полотенцесушителей, подключённых к централизованным системам отопления и водоснабжения это может стать настоящей проблемой.

Установка байпаса позволит посредством шаровых кранов перекрыть подачу воды на прибор. При этом вода будет продолжать циркулировать по основной системе. Для удаления воздушных пузырей на байпас устанавливается еще один кран в дополнение к имеющимся.

Монтаж полотенцесушителя

Для соединения полотенцесушителя с трубами вам потребуются фитинги. Они могут быть прямыми или угловыми. Фитинги соединяются с трубами посредством сварки.

Алгоритм осуществления работ выглядит следующим образом:

  • перекрывается подача воды на стояке. При осуществлении работ в многоквартирном доме требуется согласовать действия с организацией курирующей подачу воды;
  • устанавливаются три крана — на входе и выходе из змеевика полотенцесушителя, и ещё один на перемычку байпас. Это позволит в будущем легко осуществлять замену или ремонт полотенцесушителя;
  • по отметкам смонтировать на стене кронштейны или другие крепежные элементы для прибора. Между облицовкой стены и устройством должно выдерживаться предельное расстояние. Для диаметра трубы свыше 23 мм оно должно быть равно 50 мм, если диаметр менее 23 мм, то оставляете зазор 35 мм;
  • далее к прибору подсоединяется трубы с приваренными фитингами. Обязательно применяйте льняную подмотку для уплотнения места соединения. Аккуратно, чтобы не испортить резьбу, затяните;
  • проверьте результат на герметичность. Для этого в систему осуществите подачу воды. При правильно произведённых работах протеканий не возникнет.

Разметка перед установкой

Сверху вертикальные элементы полотенцесушителя будут зафиксированы в кольцах кронштейнов

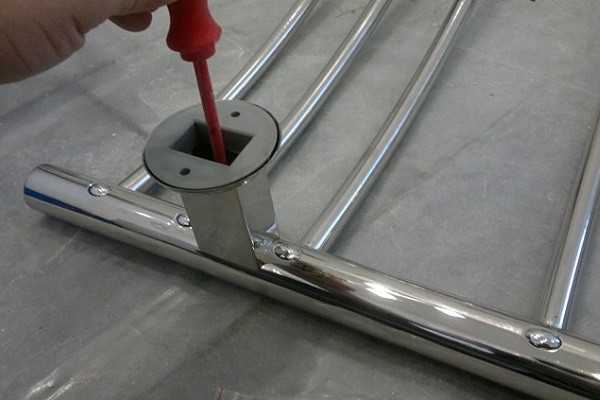

Сбор полотенцесушителя

Монтаж полотенцесушителя

Этот алгоритм позволит качественно подключить полотенцесушитель так, что он будет длительно и стабильно работать. При желании вы можете осуществить установку своими руками.

Схемы подключения

При подключении диагональным или боковым способом необходимо располагать отводы на одном уровне с входами сушителя. Допустимо лишь небольшое отклонение. Если расположение отводов оказалось на расстоянии меньшем, чем длина между входами полотенцесушителя, то схема функционировать не будет.

При осуществлении подключения отводы должны монтироваться строго горизонтально. Максимально допустимое отклонение расстояние составляет около 2 процентов, то есть 2 сантиметра на 1 метр. Уклон определяется в зависимости от выбранной схемы и того, к какому концу трубы будет присоединяться отвод.

ПодключениеПолотенцесушительНаправление подачи горячей водыРасположение отводовДня нормальной работы нужно
НижнееЛесенкаЛюбоеНиже края сушилкиКПД максимальное.

Установка на верхних выводах воздухоотводчиков – механических или автоматических.

Отводы – труба; диаметр на 1 шаг меньше диаметра стояка.

Байпас – прямой, с заужением трубой на 1 шаг меньшего диаметра.

Допустима подача сверхуКрай сушителя между отводамиКПД снижается.

Допускается верхний отвод смонтировать выше низа сушителя.

Универсальное боковоеЛюбая стандартная формаВерхняя подачаГоризонтально, допускается минимальное отклонениеБайпас – прямой, незауженный.

На лесенке воздухоотводчики не нужны, оставляют заглушки.

При верхней подаче заужение на байпасе трубой на шаг меньшего диаметра или смещение перемычки ближе к устройству сушителя повысит КПД.

Расположение верхнего отвода ниже верха сушителяТребует установки кранов Маевского для стравливания воздуха
ДиагональноеЛесенкаФункционирует при верхней подачеВерхний отвод – к дальнему краю; нижний – к ближнемуКПД равно эффективности при подключении сбоку.

Допускается зауженный и смещенный байпас.

Подача снизуБайпас без заужения, четко по стояку.
В зависимости от моделиПолотенцесушители усложненной, нестандартной формыВ зависимости от гидродинамики изделия

Схемы будут работать исправно при условии, что отводы выполнены прямо. Любые изгибы, кольца и дуги —это области скопления воздуха. Неровный отвод воды приводит к закупорке трубы воздушной пробкой, вплоть до полного нарушения циркуляции. Также нарушить циркуляцию могут фитинги с сильным сужением просвета. Внутри системы ничто не должно увеличивать гидравлического сопротивления. Тока воды должен быть свободным.

Схема крепежа и подключения полотенцесушителя

Схема подключения полотенцесушителя к трубе ГВС

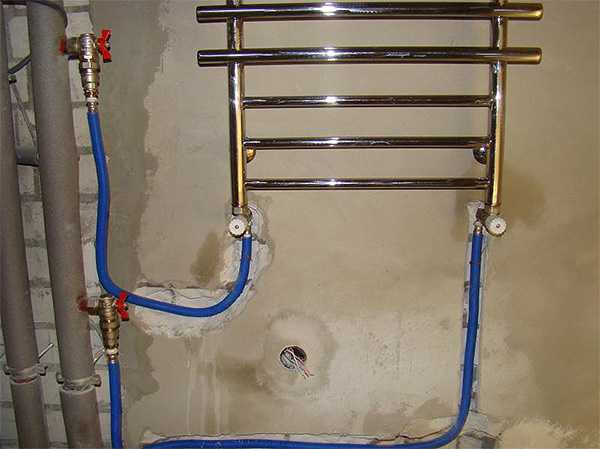

Схема подключения полотенцесушителя с байпасом

Схема подключения через «американки» с шаровыми кранами

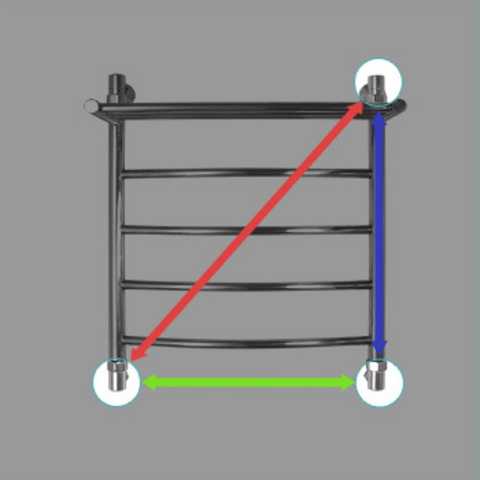

Схема трёх видов подключения (нижнее, боковое и диагональное)

Особенности установки комбинированной конструкции

Чаще всего стандартные полотенцесушители функционируют лишь на период отопления. Владельцы квартир, чтобы получить возможность сушить белье в любое время, устанавливают полотенце сушилки комбинированного типа, которые способны работать как от системы отопления или ГВС, так и от электросети. Для этого в устройство типа лесенка в нижнюю левую подводку производится монтаж электронагревателя оснащенного термостатом. Схема подключения полотенцесушителя к стояку горячей воды или системе отопления будет выглядеть следующим образом:

  • при перекрытии кранов устройство наполняется через подводку слева вверху на которую устанавливается кран Маевского;
  • полотенцесушитель наполняясь, приобретает среду благодаря которой производится нагрев от ТЭНа.
  • Если его отключить от розетки и открыть краны, возобновится обеспечение горячей водой из центральной системы.

Для кобминированного полотенцесушителя также нужна подводка воды

Необходимо предусмотреть место под розетку с заземлением для полотенцесушителя

Помните, что сушилки имеют высокое энергопотребление. Именно поэтому для них требуется отдельная розетка, к который подходит кабель способный выдержать высокое напряжение и запитывается непосредственно от электрощитка. Такая линия в проводке в обязательном порядке обеспечивается отдельным автоматом. К общей сети комбинированные сушилки не подключатся без риска для электропроводки. Очень важно, чтобы было произведено правильное заземление. Если у вас нет навыков работы по монтажу электрокабелей, воспользуйтесь помощью специалистов. Они помогут грамотно произвести установку устройства и обеспечить качественную подачу электроэнергии.

Грамотное подключение устройства принесет очевидную пользу и удобство при сушке вещей. Самое главное, грамотно подойти к процессу установки. Приборы значительно сэкономят ваше время, независимо от времени года.

Видео

vannayasovety.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
