Расчет лестницы на второй этаж с поворотом на 90° с забежными ступенями с помощью онлайн-калькулятора – количество материалов, чертежи, 3D-модель.

Если вы оплатили подписку, авторизовались на сайте, но видите это сообщение, значит ваш браузер не совместим с функционалом калькулятора. Пожалуйста, используйте последнюю версию Google Chrome для продолжения работы с сайтом.

Расчет лестницы на второй этаж с поворотом на 90° с забежными ступенями

Скрытые чертежи и размеры доступны после оплаты доступа

• Вид спереди
• Вид лестницы сбоку
• Вид лестницы сверху
• Опорные столбы
• Косоур прямого марша (нижний)
• Косоур забежных ступеней №1, нижний
• Косоур забежных ступеней №1, нижний (шаблон для изготовления)
• Косоур забежных ступеней №2, верхний
• Косоур забежных ступеней №2, верхний (шаблон для изготовления)
• Косоур прямого марша (верхний)
• Ступень прямого пролета
• Нижняя забежная ступень
• Средняя забежная ступень (линейные размеры)
• Средняя забежная ступень (размеры вдоль сторон)
• Верхняя забежная ступень
• Подступенок прямых ступеней
• Подступенок нижней забежной ступени
• Подступенок средней забежной ступени
• Подступенок верхней забежной ступени

Для удобства наших клиентов на этой странице мы разместили онлайн-калькулятор для расчёта лестницы с поворотными ступенями на 90°. Так как правильно и с необходимой точностью рассчитать все размеры и характеристики материалов сможет не всякий.

Так же добиться удобства поворотной лестницы можно изменяя высоту площадки.

Что учесть при расчёте Г-образной лестницы с поворотными ступенями

Наиболее удобный наклон лестницы — от 30° до 40°.
Глубина ступеней лестницы должна соответствовать 45 размеру обуви — не меньше 28-30 см.
Недостаток глубины можно компенсировать выступом ступени.
Высота ступени должна быть до 20-25 см.

Вместо поворотной площадки тут используются поворотные ступеньки, которые расходятся от центральной опоры – в точности так же, как у винтовой лестницы. В большинстве случаев при расчёте лестницы с поворотными ступенями на 90° количество таких ступеней делают не более трёх-четырёх.

К преимуществам такого вида межэтажных конструкций относят, прежде всего, существенную экономию жилого пространства. Причём, такая экономия никоим образом не сказывается на удобстве или функциональности лестницы.

Простой онлайн калькулятор рассчитает количество ступеней, глубину ступеней, высоту ступеней для забежной лестницы на 90° на второй этаж. Начните расчет лестницы!

Рекомендуем делать количество ступеней поворотной лестницы не четным, чтобы начиная восхождение и спускаясь, вы смогли это сделать с одной и той же ноги, с опорной, это гораздо удобнее. Желательно, чтобы в одном лестничном марше было минимум 3 ступеньки. Чтобы ваша лестницы была максимально безопасной, необходимо знать, что высота ограждений лестницы должны быть всегда выше центра тяжести человека, таким образом, безопасной высотой ограждения считается 90 — 120 см.

Как рассчитать лестницу на второй этаж

Приведем известную формулу французского архитектора Франсуа Блонделя, для расчета чаще всего используют именно его формулу удобства ступеней лестницы, она основана на средней длине человеческого шага в 63 см.

Калькулятор онлайн автоматически по вашим параметрам выведет чертеж забежной лестницы на 90 градусов и выдаст полные расчеты деревянной лестницы с косоурами, рассчитает угол наклона и размеры верхней и нижней тетивы. А также покажет рекомендации связанные с количеством ступеней, угла наклона лестницы и длиной проема, если таковые понадобятся, относительно заданных вами размеров. При желании вы сможете сохранить итоговые расчеты и чертеж лестницы на ваш компьютер.

Расчет лестниц с поворотом на 90 градусов – сложная задача и справиться с ней поможет наш калькулятор. Минимальная ошибка в чертеже приводит к серьезным последствиям. Пользоваться системой становится неудобно и даже опасно. При установке возможно исправить лишь мелкие неточности. Поэтому при создании проекта важна внимательность и точность. Избежать ошибок Вам поможет наш онлайн калькулятор расчета лестницы с поворотом на 90 градусов с площадкой и поворотными ступенями.

Есть разные способы для расчета поворотной конструкции с площадкой или забежными ступенями (деревянная, металлическая, комбинированная):

Параметры для расчета лестницы с поворотом на 90°

Оптимальные значения основных характеристик:

Использовать их при создании чертежей могут профессионалы. Нужен опыт и специальные навыки. Для самостоятельного проектирования подойдут электронные программы. Воспользуйтесь калькулятором онлайн, который рассчитает размеры вашей деревянной лестницы на второй этаж, количество ступеней и размер площадки.

Поворотная конструкция состоит из двух маршей или прямых участков со ступенями, расположенными под углом в 90 градусов. Они объединяются специальной площадкой или имеют плавный забежный разворот. При расчете системы нужны следующие параметры:

Особенности проектирования и производства

Поворотные лестницы на 90 градусов, изготавливаемые нашей компанией, компактны и обеспечивают плавный подъем по ступеням на следующий этаж. Они позволяют сэкономить полезную площадь в помещении и отличаются надежностью и длительным сроком эксплуатации. Среди других преимуществ этих конструкций можно выделить:

Закажите расчет лестницы с поворотом на 90 ºC: наши сотрудники проводят его согласно строительным нормам и требованиям безопасности. Позвоните: 8 (831) 413-57-71, мы воплотим все ваши пожелания в удобной и надежной конструкции, соединяющей этажи дома.

Поворотная лестница на 90 градусов — популярный вариант конструкции, которая предназначена для организации передвижений между этажами здания. Она востребована при обустройстве дач, частных домов и загородных коттеджей, обычно располагается возле стены или в углу помещения. Если вам требуется лестница с поворотными ступенями на 90, расчет и ее установку выполнят квалифицированные специалисты компании «7 дюймов». В процессе проектирования мы учитываем пожелания заказчиков и следующие факторы:

Если вам нужна лестница с поворотом на 90 градусов, расчет всех ее параметров можно заказать в нашей компании. Мы используем самые точные программы и методы, и получаем конструкции оптимальных размеров и форм. Ступени изготавливаются из твердых и экзотических пород деревьев, а в качестве основы служит каркас из дерева, металла или бетона.

Они комфортны во время спуска или подъема, бывают с площадкой или забежными ступенями.

Дополнительно рекомендуем вам ознакомиться с каталогом лестниц с поворотом на 180 градусов.

Программа нарисует чертежи лестницы с поворотными ступенями с основными углами и размерами.
На чертежах показаны общие размеры лестницы, разметка верха ступеней на тетивах, углов ступеней и основные размеры самих ступеней.

Расчет лестниц с поворотными ступенями на 90°.

Если проем располагается только над верхней частью лестницы, то важна высота в месте поворота до перекрытия, во избежание травм головы. Она должна быть не менее 2 метров.

Расчет каменной лестницы для ничем не отличается от расчета деревянной или металлической лестницы. Главное — правильно рассчитать размеры ступеней. Их высота обязательно должна быть одинаковой для всех ее частей.

Расчет удобства лестницы вычисляется по формуле, основанной на длине шага.
Длина шага человека составляет от 60 до 66 см, в среднем — 63 см.
Удобная лестница соответствует формуле: 2 высоты ступени + глубина ступени = 63±3 см.

При данной конструкции ширина лестницы играет важную роль. Поскольку напрямую влияет на удобство поворотных ступеней. Чем шире лестница — тем большее количество ступеней возможно применить без потери удобства.

Важно! Обратите внимание на размеры поворотных ступеней. Что бы получить размеры ступени — не забудьте прибавить к этим размерам величину выступа.

Чтобы правильно рассчитать лестницу с поворотными ступенями на 90° следует учитывать следующие параметры конструкции:

Для удобства наших клиентов на этой странице мы разместили онлайн-калькулятор для расчёта лестницы с поворотными ступенями на 90°. Так как правильно и с необходимой точностью рассчитать все размеры и характеристики материалов сможет не всякий.

Здесь же всё довольно просто – от вас требуется лишь заполнить соответствующие поля, после чего робот автоматически просчитает параметры будущей конструкции. Все расчёты ведутся в строгом соответствии с современными строительными нормами. Поэтому в результате вы получите межэтажную лестницу, которая будет удобна в использовании и гарантированно прослужит вам в течение очень продолжительного времени.

Конструкция лестницы с поворотными ступенями на 90°

Вместо поворотной площадки тут используются поворотные ступеньки, которые расходятся от центральной опоры – в точности так же, как у винтовой лестницы. В большинстве случаев при расчёте лестницы с поворотными ступенями на 90° количество таких ступеней делают не более трёх-четырёх.

Если сделать больше поворотных ступеней, то они могут получиться слишком узкими, что существенно снизит удобство пользования конструкцией. Конкретное их количество зависит, главным образом, от ширины лестничного пролёта.

Если в процессе расчёта лестницы с поворотными ступенями у вас возникли затруднения или вопросы, не стесняйтесь обращаться за помощью к нашим сотрудникам. Наш консультант поможет определиться с выбором лестницы и подскажет наиболее оптимальное в вашем случае решение.

К преимуществам такого вида межэтажных конструкций относят, прежде всего, существенную экономию жилого пространства. Причём, такая экономия никоим образом не сказывается на удобстве или функциональности лестницы.

Безопасная лестница на второй этаж в комплекте с красивым ограждением для установки.

Дешевая деревянная лестница для дома занимает мало места и может быть установлена.

Готовая лестница на второй этаж для дома имеет подступенки, что придает конструкции.

Деревянная лестница ЛС-91м Эконом

Готовая лестница из дерева на тетивах имеет врезные ступени.

Дачная лестница с поворотом на 90 гр. легко устанавливается без применения.

Г-образная лестница с поворотом на 90 за счет забежных ступеней на выходе.

Компактная недорогая лестница без поручней для малогабаритных помещений и узких.

Лестницы с поворотом на 90 градусов обычно устанавливаются там, где прямая маршевая не подходит. В данном разделе размещены фотографии наших работ с типом лестниц с поворотными ступенями на 90 градусов, а также поворотных лестниц через площадку. Такие лестницы могут также называться Г-образными и быть изготовленными как из металла, так и из дерева, на больцах или с косоурами.

Подробное описание лестниц с поворотом на 90 градусов с площадкой или без, вы можете прочитать на нашем сайте по ссылке.

Вариант лестничного исполнения с углом поворота 180 градусов

Поворот может быть выполнен через забежные ступени или площадку, чаще всего используется первый вариант. Первую ступень для удобства захода рекомендуется расширить, остальные параметры определяются в процессе разработки проекта и составления чертежа. Поворот может быть реализован через забежные ступени или площадку.

Особенности конструкции

Лестницы с поворотом устанавливаются на каркас или на косоуры. Особых трудностей при изготовлении основы возникнуть не должно, так как ступени в большинстве случаев, несмотря на свою необычную форму, образуют непрерывное полотно, если их сложить в один ряд. Таким образом, они будут идеально прилегать друг к другу при установке.

Для того чтобы определить параметры будущей конструкции и выполнить итоговую разметку марша на чертеже необходимо произвести ряд расчетов. Так как специфика лестницы предполагает затруднение применения привычных формул, лучше всего использовать методы, в основе которых заложены графические приемы.

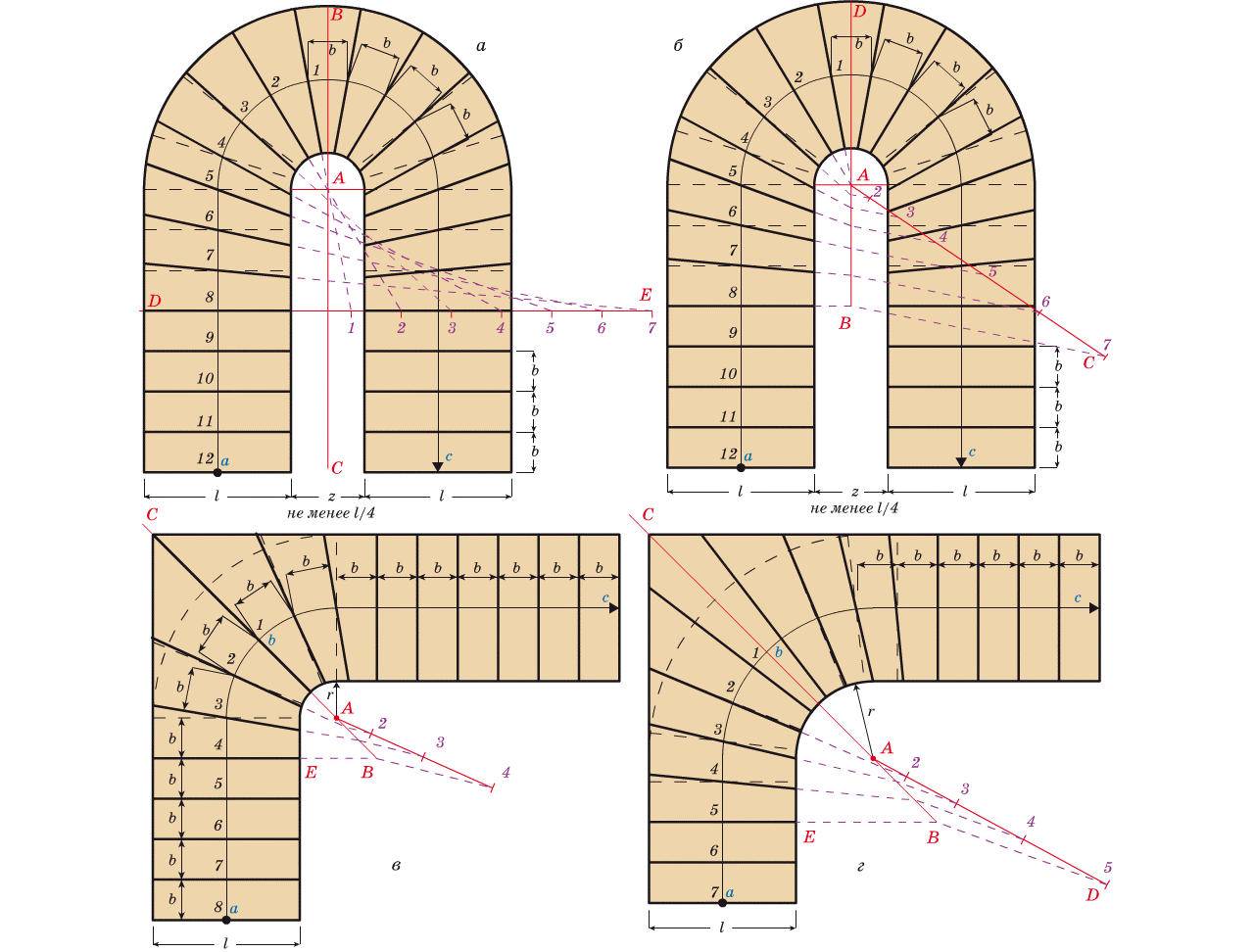

В основе метода подъема линий также лежит ось координат. По горизонтали отмечается глубина проступи, а по вертикали – высота ступеней. Границы забежных ступеней выделяются радиусной окружностью и переносятся на горизонтальную проекцию.

Калькулятор лестницы с поворотом на 90 градусов

Расчет лестниц с поворотом на 90°

Расчет лестниц с поворотом на 90°

Укажите необходимые размеры в миллиметрах

X — длина проема, который будет занимать лестница
Y — высота от уровня пола первого этажа до уровня пола второго этажа
E — ширина лестницы
F — выступ ступеней
Z — толщина ступеней

C — количество всех ступеней
P — количество ступеней + площадка

Расчет поворотных лестниц несколько сложнее расчета прямых лестниц.
Расчет удобства лестницы вычисляется по формуле, основанной на длине шага.
Длина шага человека составляет от 60 до 66 см, в среднем — 63 см.
Удобная лестница соответствует формуле: 2 высоты ступени + глубина ступени = 63±3 см.

Наиболее удобный наклон лестницы — от 30° до 40°.
Глубина ступеней лестницы должна соответствовать 45 размеру обуви — не меньше 28-30 см.
Недостаток глубины можно компенсировать выступом ступени.
Высота ступени должна быть до 20-25 см.

Так же добиться удобства поворотной лестницы можно изменяя высоту площадки.

Программа нарисует чертежи поворотной лестницы с основными углами и размерами.
На чертежах показаны общие размеры лестницы, разметка верха ступеней на тетивах, углов ступеней и основные размеры самих ступеней.

У вас пока нет сохраненных расчетов.
Зарегистрируйтесь или войдите, что бы иметь возможность сохранять свои расчеты и отправлять их по почте.

Открывать результаты расчета
показывать рядом с формой
раскрывать окно расчета

Автор проекта: Дмитрий Житов
Facebook Vkontakte
Приглашаю вас в друзья.

Расчет лестницы с поворотом на 90 градусов

Онлайн калькулятор расчета деревянной лестницы с поворотом на 90° и площадкой

Деревянная лестница с поворотом на 90градусов

Простой онлайн калькулятор рассчитает точное количество требуемых стройматериалов для поворотной лестницы на 90°. Начните расчет деревянной лестницы сейчас!

Разноименные лестницы с поворотом

Названий у лестницы с поворотом на 90 градусов целая масса. Это так называемая двухмаршевая лестница, поворотная лестница на 90 градусов и лестница с площадкой, Г-образная лестница с площадкой, угловая лестница с площадкой — это разные названия одной и той же лестничной конструкции.
Программа расчета ступеней лестницы с площадкой рассчитает точное количество нужных ступеней, их глубина и высоту, а так же угол наклона вашей лестницы и на сколько ваша лестница с площадкой «удобная» или «не удобная». В зависимости от итоговых результатов вы всегда сможете подогнать все значения до идеальных параметров лестницы для максимально комфортного передвижения по ней.

Удобная двухмаршевая лестница с площадкой. Какая она?

Чтобы двухмаршевая лестница с поворотом была действительно удобной необходимо учесть сразу несколько параметров, таких как угол наклона лестницы, высота ступеней, глубина ступеней лестницы и в некоторых случаях даже ширину лестницы. Прежде всего, удобная лестница отвечает принципам механики ходьбы и поэтому она крайне безопасна. Французский архитектор 17 века Франсуа Блондель в своем труде «Курс архитектуры» ввел формулу шага, по другому её называют формулой Блонделя, она основана на средней длине шага в 63 см.

Формула выглядит так:
ширина проступи + 2 высоты подступенка = 60-65 см.

Поэтому идеальное соотношение проступи и высоты ступени 29 на 17 см. Но так как у каждого человека индивидуальный размер ступени, заметим, что глубина ступеней (проступь ступени) должна быть около 28-30 см (под размер ноги взрослого человека), а высота 15-18 см. Так чтобы на ступени лестницы спокойно могла размещаться нога 45 размера. Желательно количество ступеней делать не четным, чтобы подъем и спуск начинать и заканчивать одной и той же ногой. Ступив на лестницу опорной ногой, вы опорной же ногой могли бы взойти на площадку лестницы и наоборот, так действительно удобнее. Минимальное количество ступеней в одном пролете (марше) должно быть минимум 3. Высота ограждений лестницы должна лежать выше центра тяжести взрослого человека, при среднем росте, оптимальной высотой ограждения является 90 – 120 см. Оптимальный угол наклона для прямой деревянной лестницы в пределах 30 – 36°. Если угол наклона лестницы меньше 20°, то лестница переходит в разряд пандусов, если более 45° то в разряд приставных (раскладных), где спуск необходимо осуществляется только спиной вперед, подобные лестницы никак нельзя назвать удобными, и тем более они не предназначены к постоянному использованию.

Чертеж лестницы с площадкой

Калькулятор онлайн нарисует чертеж вашей деревянной лестницы с площадкой. Заметьте, что чем меньше угол наклона лестницы, тем больше потребуется стройматериалов, поэтому необходимо выбрать оптимальный угол наклона вашей лестницы заранее, на стадии проектирования, еще до начала строительства дома и оставить нужное пространство.

Калькуляторы расчета деревянных лестниц различных конструкций

Чаще всего возводят двухэтажные собственные дома. У некоторых получаются дома и большей этажности. Но все дома объединяет тот факт, что ещё на стадии проектирования продумываются лестницы. Последние служат не только главным переходом на верхние этажи, но и важным атрибутом в интерьере.

Главными мерилами, по которым выбирают материал и сооружают лестницы, являются безопасность, удобство, долгий срок службы и эстетический аспект. Чтобы правильно рассчитать размер лестницы, её ступеней, надо иметь точные размеры помещения, где вся эта красота будет находиться.

Размеры и количество стройматериалов для лестницы из дерева зависят от ее конструкции (прямая, с поворотами, винтовая и т. д.). Для расчета деревянной лестницы онлайн выберите нужный калькулятор:

1. Калькулятор расчета прямой деревянной лестницы на тетивах

2. Калькулятор расчета прямой деревянной лестницы на косоурах

3. Калькулятор деревянной лестницы с поворотом на 90 градусов

4. Калькулятор деревянной лестницы с поворотом на 90 градусов и поворотными ступенями

5. Калькулятор деревянной лестницы с поворотом на 180 градусов

6. Калькулятор деревянной лестницы с поворотом на 180 градусов и поворотными ступенями

7. Калькулятор деревянной лестницы с тремя пролетами и ровными площадками

8. Калькулятор деревянной лестницы с тремя пролетами и поворотными ступенями

9. Калькулятор винтовой деревянной лестницы


Если помещение позволяет, то сооружаются лестницы распашного типа. Они подходят для торжественного и немного помпезного интерьера. В нем распашная лестница подчеркнет все плюсы. Но чаще всего устанавливают узкую однопролетную лестницу, которая занимает мало места, но и украшает помещение.

Прямая деревянная лестница на тетивах

Самым востребованным материалом считается дерево, потому что любые изделия из него придают помещению изысканность и уют. При должном уходе, покрытии лаками деревянная лестница прослужит не один год. Главное, следить, чтобы до неё не добрался огонь, ибо дерево имеет существенный недостаток. Оно быстро подчиняется огню, который может уничтожить лестницу.

Деревянная лестница с поворотами на 90 градусов и ровными площадками

Самый важный элемент лестничной конструкции — ступень. Если вовремя и качественно спроектировать их, то это убережет владельцев дома от многих неприятностей. Рассчитывая необходимое количество ступеней, строго придерживаются нескольких правил.

Во-первых, размер и высота всех ступеней должны быть одинаковыми. Во-вторых, допускается сооружение лестницы с тремя ступенями, но никак не меньше. Максимальное разрешенное количество ступеней равняется восемнадцати. Проектируя дом, высчитывают приемлемый наклон лестницы.

Он составляет не меньше 30 градусов.

Деревянная лестница с поворотными ступенями

Ступени делают такой же ширины, что ширина ступни человека. Тогда домочадцам не придется подниматься на цыпочках или делать лишние шаги. Существует общедоступная формула для расчета ширины стандартной лестницы: a=45-b.

В формуле a обозначает ширину ступени, b – высоту подступеника, а 45 – идеальную сумму этих двух параметров. Забежные и поворотные ступени рассчитываются по этой формуле лишь частично. Формула подходит для расчета ширины ступеньки прямо в её середины. К полученным результатам добавляют ещё 10 см. При сооружении лестницы в первую очередь обращают внимание не на компактность, а на комфортабельность.

Винтовая деревянная лестница

Похожие записи

Источники: http://www.zhitov.ru/lestnica2/, http://zamer-doma.ru/raschet-lestnisy-s-povorotom/, http://stroimmaster.ru/stroitelnye-kalkulyatory/kalkulyatory-rascheta-derevyannyx-lestnic-razlichnyx-konstrukcij

Расчет лестницы с поворотными ступенями

Расчет лестницы с поворотными ступенями
масштаб чертежа 1: 12345678910

Размеры указать в миллиметрах

Высота проема Y

Длина проема X
Ширина лестницы Z

Общее количество ступеней C 1234567891011121314151617181920212223242526272829303132333435363738394041 42434445464748495051525354555657585960616263646566676869707172737475767778798081828384858687888990919293949596979899100
Количество шагов на повороте C2 234567891011121314151617181920
Количество ступеней на нижней секции C1 012345678910111213141516171819202122232425262728293031323334353637383940414243444546474849505152535 4555657585960616263646566676869707172737475767778798081828384858687888990919293949596979899100
Толщина ступеней Вт
Свес протектора Ф
Толщина тетивы T

Вывод подступенков H

Верхняя ступень ниже уровня пола 2 этажа SP

Изменение направления поворота LR

90 003 цветной
черно-белый рисунок

Метод расчета деревянных лестниц

Введите необходимые размеры

X — длина отверстия
Y — Высота проема
Z — Ширина лестницы
F — Вылет проступи
W — Толщина проступи
C — Общее количество ступеней 9 0002 C1 — количество ступени в нижней секции
C2 — Количество ступеней на повороте

Справка

Расчет лестницы с поворотными ступенями на 90°.

Деревянные лестницы с поворотными ступенями позволяют значительно сэкономить место в доме, не теряя при этом удобства и функциональности.

При расчете обратите внимание на оптимальное количество ротационных уровней. По моему опыту лучше всего 3 ступени шириной 80 см. Больше — ступени будут слишком узкими и такими неудобными.

Если щель находится чуть выше верха лестницы, важно, чтобы возвышение в месте поворота перекрывалось, чтобы избежать травм головы. Она должна быть не менее 2 метров.

В этой конструкции ширина лестницы играет важную роль. Потому что это напрямую влияет на легкость поворота ступенек. Чем шире лестница – тем большее количество ступеней можно применить без потери удобства.

Из-за разнообразия проектов и конструкций поручни для лестниц в программе не могли быть рассчитаны и отображены.

Важно! Обратите внимание на размеры поворотных ступенек. Чтобы получить размер сцены — не забудьте добавить значение к этим размерам выступа.

Расчет каменной лестницы ничем не отличается от расчета деревянной или металлической лестницы. Главное – рассчитать размер ступеней. Их высота обязательно должна быть одинаковой для всех его частей.

Удобство и легкость подъема по лестнице рассчитывается по формуле, основанной на длине шага.

Длина шагового человека составляет от 60 до 66 см, в среднем — 63 см.
Удобная лестница соответствует формуле: 2 высота ступени + уровень глубины = 63±3 см.

Самый удобный угол наклона лестницы — от 30° до 40°.
Глубина ступеней лестницы должна соответствовать 45 размеру обуви — не менее 28-30 см
Недостаток глубины можно компенсировать выступом ступени.
Высота ступени должна быть 20-25 см.

Программа нарисует чертежи лестницы с поворотными ступенями с указанием основных углов и размеров.
На чертежах показаны габаритные размеры лестницы, разметка верха ступени на косоуре, углы наклона ступени и основные размеры самих ступеней.

Надеюсь программа поможет вам спроектировать и построить лестницу на дачу или в дом своими руками.

Автор проекта: Дмитрий Житов         © 2007 — 2023
ФейсбукВконтакте

Рассчитайте размеры вашей четвертьоборотной лестницы

Рассчитайте размеры вашей четвертьоборотной лестницы

Загрузка

Титр дю фишье /images/surikaticons/save.svg

Мои файлы

/images/surikaticons/close.svg

/images/surikaticons/add.svg

/images/surikaticons/remove.svg

/images/surikaticons/cube.svg

/images/surikaticons/add.svg

/images/surikaticons/remove.svg

/images/surikaticons/chevron-left.svg

9 0003 /images/surikaticons/chevron-right.svg

/images/surikaticons/scan.svg

/images/surikaticons/refresh. svg

Имя	Толщина ()	Элемент		Минимальная ограничивающая рамка
		Площадь (²)	Объем (³)	Размеры ()	Площадь (²)	Объем (³)

Параметры

Общий

Тип ПрямаяЧетверть оборотаПолуоборотаСпираль

Единицы мммин

мм

в

в

Высота

Номер шага

/images/surikaticons/remove. svg /images/surikaticons/add.svg

/images/surikaticons/lock.svg /images/surikaticons/unlock.svg

Посадка Нет Да

Нет

Да

Шаг приземления

Балансировка

/images/surikaticons/remove.svg /images/surikaticons/add.svg

Направление вращения/images/surikaticons/refresh. svg/images/surikaticons/refresh-alt.svg

/images/surikaticons/refresh.svg

/images/surikaticons/refresh-alt.svg

Рейсы

Длина полета 1

Длина полета 2

Ширина полета 1

Ширина полета 2

Шаги

Перекрывать

Толщина

Верхний этаж Лестничная клеткаНетДа

Нет

Да

Толщина

Форма/изображения/значки/turnStairwellShapeRectangle. svg/images/icons/turnStairwellShapeL.svg

/images/icons/turnStairwellShapeRectangle.svg

/images/icons/turnStairwellShapeL.svg

Длина

Внутренний смещенный полет 1

Внешний смещенный рейс 1

Внутренний смещенный полет 2

Внешний смещенный полет 2

Виды в разрезе

Nouvelle vue в купе

Дополнительные настройки

закон Блонделя /images/surikaticons/lock. svg /images/surikaticons/unlock.svg

Результаты

Номер шага

Высота шага /images/surikaticons/circle-check.svg /images/surikaticons/alert-circle.svg /images/surikaticons/close-circle.svg

Идущий /images/surikaticons/circle-check.svg /images/surikaticons/alert-circle.svg /images/surikaticons/close-circle.svg

Угол /images/surikaticons/circle-check. svg /images/surikaticons/alert-circle.svg /images/surikaticons/close-circle.svg

закон Блонделя /images/surikaticons/circle-check.svg /images/surikaticons/alert-circle.svg /images/surikaticons/close-circle.svg

Высота /images/surikaticons/circle-check.svg /images/surikaticons/alert-circle.svg /images/surikaticons/close-circle.svg

Внутреннее пространство над головой /images/surikaticons/circle-check. svg /images/surikaticons/alert-circle.svg /images/surikaticons/close-circle.svg

Внешний запас /images/surikaticons/circle-check.svg /images/surikaticons/alert-circle.svg /images/surikaticons/close-circle.svg

Примечание о комфорте /images/surikaticons/circle-check.svg /images/surikaticons/alert-circle.svg /images/surikaticons/close-circle.svg

Премиум-функция

Разблокируйте все функции, создав учетную запись Премиум.
