Зипс панели: ЗИПС-III-УЛЬТРА, сэндвич-панель — Звукоизоляционные панели для стен и потолков ЗИПС

Звукоизолирующая панельная система для шумоизоляции стен, потолков, пола

которую вы сможете установить за несколько часов своими руками

Применение сендвич-панелей ЗИПС

• Звукоизоляция стен
• Звукоизоляция потолка
• Звукоизоляция пола

Панели ЗИПС монтируются напрямую к стене через специальные виброузлы. Предварительный монтаж профильного каркаса не требуется! Это позволяет существенно упростить монтаж и ускорить работу.

Для звукоизоляции стен используются панели ЗИПС-Модуль, ЗИПС-Вектор, ЗИПС-Синема, ЗИПС-III-Ультра или ЗИПС-Z4.

Нужный тип панелей подбирается по параметрам толщина-эффективность, а также с учетом нюансов монтажа. Например, звукоизолирующая конструкция на базе ЗИПС-Z4, при толщине 55 мм дает ДОПОЛНИТЕЛЬНУЮ звукоизоляцию по воздушному шуму — от 13 до 15 дБ, допускает монтаж на стены с неровностями до 50 мм без предварительного выравнивания штукатуркой. Система на базе ЗИПС-III-Ультра при той же толщине дает ДОПОЛНИТЕЛЬНУЮ звукоизоляцию по воздушному шуму — от 11 до 13 дБ, и монтируется на предварительно выровненную поверхность.

Панели ЗИПС монтируются напрямую к потолку через специальные виброузлы. Предварительный монтаж профильного каркаса не требуется! Это позволяет существенно упростить монтаж и ускорить работу.

Для звукоизоляции потолков используются панели ЗИПС-Модуль, ЗИПС-Вектор, ЗИПС-Синема, ЗИПС-III-Ультра или ЗИПС-Z4.

Нужный тип панелей подбирается по параметрам толщина-эффективность, также учитывается состояние потолка. Например, базовая конструкция ЗИПС-Вектор, при толщине 53 мм дает ДОПОЛНИТЕЛЬНУЮ звукоизоляцию по воздушному шуму — от 9 до 11 дБ, но монтируется строго на предварительно выровненную поверхность. Для потолков, имеющих неровности подойдут панели ЗИПС-Z4, которые не только выполняют звукоизолирующую функцию, но и позволяют выравнивать неровные поверхности с перепадами до 50 мм без использования дополнительной штукатурки.

Применение панелей ЗИПС-ПОЛ позволяет не только избежать влажных процессов при устройстве звукоизоляции пола, но и обеспечить улучшение звукоизоляции перекрытия как по ударному, так и по воздушному шуму. Панели устанавливаются на виброопоры непосредственно на выровненное перекрытие и обшиваются фанерой, на которую можно укладывать финишное покрытие. Стяжка не требуется!

Для звукоизоляции пола применяются панели ЗИПС-ПОЛ Модуль и ЗИПС-ПОЛ Вектор. Нужный тип панелей подбирается по параметрам толщина-эффективность.

Например, звукоизолирующая конструкция на базе ЗИПС-ПОЛ Вектор, при толщине всего 80 мм дает ДОПОЛНИТЕЛЬНУЮ звукоизоляцию по ударному шуму — 32 дБ, а по воздушному шуму — от 6 до 8 дБ!

5 причин выбрать именно ЗИПС

Самая тонкая реально работающая звукоизоляция

Толщина смонтированной звукоизолирующей конструкции под чистовую отделку — от 53 мм!

Дополнительная защита от воздушного шума до 18дБ!

Это, к примеру, означает, что газосиликатная стена толщиной 200 мм, имеющая собственную звукоизоляцию 43 дБ, будет иметь звукоизоляцию 61 дБ, что значительно выше требований СП «Защита от шума» и обеспечивает комфортное проживание.

Простой и быстрый монтаж

Монтаж на стену размером 4×2,7 метра займет 2-3 часа. Однако, если очень постараетесь, сумеете растянуть работу на день.

Проверенный материал

ЗИПС производится в России уже более 20 лет. И за это время выпущено более 1 млн квадратных метров панелей. Панели ЗИПС применялись не только в квартирах, но и на таких знаковых объектах, как Большой Театр. В 2019 году свет увидело уже четвертое поколение панелей — ЗИПС-Z4.

Инженерная поддержка производителя

Для продукта разработан специализированный Альбом инженерных решений. Также производитель ЗИПСов, компания Acoustic Group, имеет большой инженерный отдел, бесплатной телефонной консультацией которого может воспользоваться любой желающий.

Для тех, кто любит цифры:

1 млн м²

панелей ЗИПС выпущено с момента начала производства

53 мм

толщина звукоизолирующей конструкции ЗИПС-Вектор

65 дБ

индекс изоляции воздушного шума ЗИПС-III-Ультра на бетонной стене толщиной 160 мм

Когда вам нужен ЗИПС

Соседская собака своим лаем из-за стены пугает Вашего кота.

Кот обзавелся нервным тиком и писает в тапочки. Вам это не нравится. Тем более, что лай не дает спать и всем вашим домочадцам.

Ваши соседи любят смотреть телевизор. Глава семьи отдает предпочтение боям без правил, его жена обожает мексиканские сериалы, а сын крутит матерные ролики про Minecraft и танки на Youtube. Как бы вам хотелось не знать этого!

Молодежь за стеной частенько устраивает вечеринки с танцами. В Вашей квартире тоже вполне можно танцевать под их музыку. Репертуарчик, правда, так себе. Да и на работу утром вставать…

Сексуальный гигант по соседству каждую ночь приводит к себе кого-то нового. Ахи-вздохи и скрип кровати длятся непростительно долго. Мало того, что приходится слушать их, так еще и жена теперь убеждена, что Вы не дорабатываете!

Мы очень любим детей! Но как же тяжело любить тех, что своими криками из-за стены будят вас в 7 утра в воскресенье, что устраивают футбольные матчи у Вас над головой, или тех, что часами разучивают гаммы на фортепиано где-то по соседству.

В вашем доме поселился замечательный сосед. Вы с соседями не знали и не верили себе, что у вас сосед играет на кларнете и трубе… Пожалуй, только в песне это звучит задорно и весело. Жить с таким соседом не сахар.

Это, конечно, не полный список. Вы можете его дополнить. Пришлите нам свою историю. За хорошие истории мы дарим скидки 🙂

Получить скидку

В чём секрет ЗИПС?

Основной принцип дополнительной звукоизоляции массивных конструкций известен давно: должны применяться легкие многослойные облицовки с чередованием звукопоглощающих и звукоотражающих слоев. Звуковая волна, поочередно преодолевая слои, поглощается, отражается в обратном направлении, снова поглощается и таким образом затухает. Слоистая структура ЗИПС-панелей идеально соответствует описанному принципу.

Одна из важнейших задач в любой звукоизолирующей системе – обеспечить крепеж, который будет препятствовать передаче шума от изолируемой поверхности на внешнюю сторону конструкции. В каркасных конструкциях этот вопрос решается применением виброподвесов. В панелях ЗИПС с этой задачей успешно справляются виброузлы. Крепеж панелей происходит исключительно через них. Принцип крепления ЗИПС панелей через виброузлы также как и их конструкция запатентован.

Для опоры на стену или перекрытие в конструкции ЗИПС-III-Ультра применяются 8 специальных виброизоляторов из материала Sylomer. В свободном состоянии опоры выступают более чем на 10 мм над плоскостью сэндвич-панели, но при монтаже они поджимаются, за счет чего достигается нежесткое крепление к поверхности, а также образуется миллиметровый зазор между изолируемой поверхностью и акустической ватой на задней поверхности панели, снижающий прямую передачу шума.

А что нового в ЗИПС-Z4?

Новыми элементами панели являются 6 регулируемых опор из материала Sylomer, которые выполняют 2 функции: точную регулировку плоскости звукоизолирующей облицовки и снижение передачи вибраций через структуру звукопоглощающего материала.

Регулировка относа панели от стены или потолка осуществляется с помощью шестигранных регулировочный винтов, доступных с лицевой стороны панели. Это позволяет получить ровную поверхность при перепадах исходной стены до 20 мм, а в случае применения дополнительных ST-прокладок (идут в комплекте) – до 50 мм. В исходном состоянии данные опоры выступают более чем на 5 мм над плоскостью сэндвич-панели, но при монтаже на ровную поверхность они поджимаются, и минимальная толщина системы вместе с финишным слоем гипсокартона составляет 55 мм.

Монтаж ЗИПС? Проще простого!

Монтаж классической каркасной звукоизоляции сопряжен с серьезными сложностями и занимает много времени, поскольку составная конструкция складывается из большого количества различных материалов (виброподвесы, профили, акустическая вата, обшивные триплексы, ГКЛ, ГВЛ и т.п.).

С ЗИПС все ГОРАЗДО ПРОЩЕ! Панели ЗИПС крепятся напрямую к изолируемой поверхности. В результате монтаж проходит в разы быстрее и его вполне реально провести своими силами, без привлечения строителей. Не верите? Смотрите видео!

А для того, чтобы Вы не ошиблись при монтаже, мы подготовили подробную фотоинструкцию, сняли видео-гайдлайны и разработали весь набор необходимых инженерных решений.

Альбом инженерных решений «Звукоизолирующие конструкции» PDF, 19.16 Мб

Библиотека видео-роликов про ЗИПС

ЗИПС панели для стен и потолков отличаются от ЗИПС-панелей для пола. Это разные продуктовые линейки. Серия панелей для пола называется ЗИПС-ПОЛ. Пожалуйста, не путайте эти особенности!

ЗИПС для стен и потолков

ЗИПС для пола

ЗИПС-Z4, сэндвич-панель

• Размеры панели: 1200х600х43 мм
• Толщина ЗИ системы: 55 мм
• ΔRw: 13 – 15 дБ

Крепеж в комплекте.

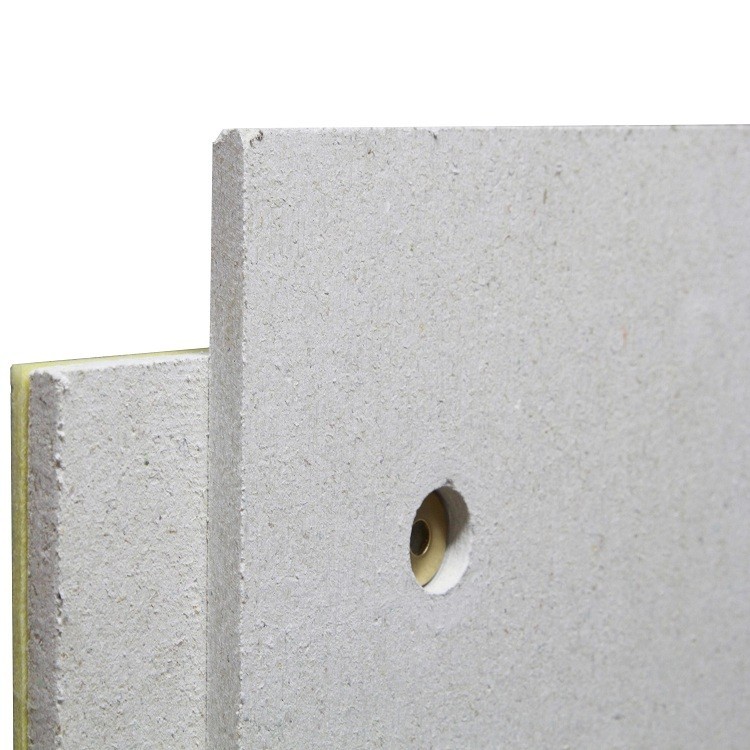

ЗИПС-III-УЛЬТРА, сэндвич-панель

• Размеры панели: 1200х600х43 мм
• Толщина ЗИ системы: 55 мм
• ΔRw: 11 – 13 дБ

Крепеж в комплекте.

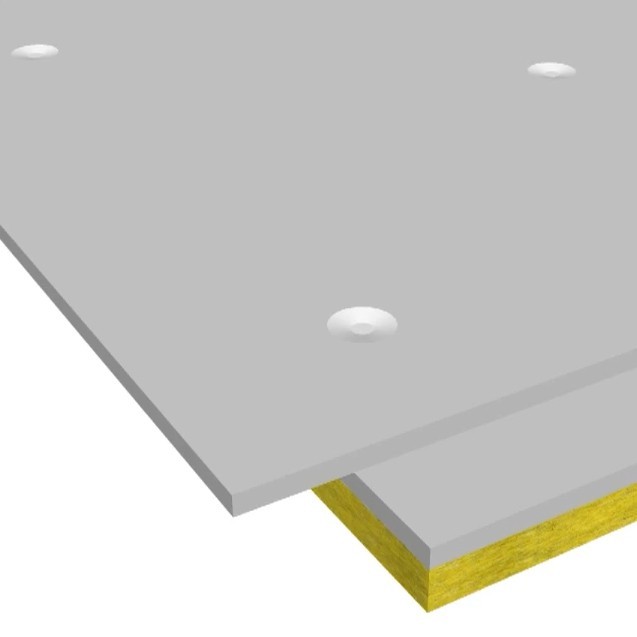

ЗИПС-Вектор, сэндвич-панель

• Размеры панели: 600х1200х40 мм
• Толщина ЗИ системы: 53 мм
• ΔRw: 9 – 11 дБ

Крепеж в комплекте.

ЗИПС-Модуль, сэндвич-панель

• Размеры панели: 600х1200х70 мм
• Толщина ЗИ системы: 83 мм
• ΔRw: 12 – 14 дБ

Крепеж в комплекте.

ЗИПС-Синема, сэндвич-панель

• Размеры панели: 600х1200х120 мм
• Толщина ЗИ системы: 133 мм
• ΔRw: 16 – 18 дБ

Крепеж в комплекте.

Обратите внимание! Указанные цены актуальны для Москвы и Санкт-Петербурга. В других городах цены могут отличаться от заявленных (обычно не более чем на 10-15%) в связи с дополнительными транспортными расходами.

Как правильно выбрать ЗИПС? Сравнительная таблица

Система	Для звукоизоляции чего рекомендуется применять	Эффективность, дБ	Общая толщина, мм	От каких шумов спасает	Супер сила и когда применять
Зипс-Вектор	Пенобетон, кирпич, пазогребневый блок	△Rw до 11 дБ	53	Разговоры, телевизор, радио	Самая тонкая панель из семейства ЗИПС. Чаще всего используется для звукоизоляции стен и перегородок.
Зипс-Модуль	Кирпич, Бетон	△Rw = 14 дБ	83	Громкие разговоры, крики, телевизор, лай собаки, шум воды	Эффективная система, подойдет в 80% случаев для решения всех бытовых проблем
Зипс-Синема	Бетон, кирпич	△Rw = 18 дБ	133	Громкие разговоры, крики, телевизор, лай собаки, шум воды, шум от громкой аудиосистемы или домашнего кинотеатра	Самая эффективная система звукоизоляции из всей линейки ЗИПС. Применив данную систему, можно с уверенностью считать, что сделан максимум из возможного.
Зипс III-Ультра	Пенобетон, кирпич, бетон	△Rw = 13 дБ	55	Громкие разговоры, крики, телевизор, лай собаки, шум воды	Топовая система по соотношению толщина/эффективность. При небольшой толщине дает очень высокий показатель дополнительной звукоизоляции и подходит для решения 80% задач.
Зипс Z4	Пенобетон, кирпич, бетон	△Rw = 15 дБ	55	Громкие разговоры, крики, телевизор, лай собаки, шум воды	Флагман семейства. Система для тех, кто умеет считать деньги и ценит свое время. Позволяет не просто получить высокую эффективность при маленькой толщине, но еще и выравнивать поверхность с помощью регулировочных опор, избегая мокрых процессов.

ЗИПС-ПОЛ Вектор, сэндвич-панель

• Размеры панели: 1200х600х45 мм
• Толщина ЗИ системы: 83 мм
• ΔLnw: 32 дБ
• ΔRw: 6 – 8 дБ

ЗИПС-ПОЛ Модуль, сэндвич-панель

• Размеры панели: 1200х600х75 мм
• Толщина ЗИ системы: 113 мм
• ΔLnw: 38 дБ
• ΔRw: 7 – 9 дБ

Обратите внимание! Указанные цены актуальны для Москвы и Санкт-Петербурга. В других городах цены могут отличаться от заявленных (обычно не более чем на 10-15%) в связи с дополнительными транспортными расходами.

Как правильно выбрать ЗИПС? Сравнительная таблица

Система	Для звукоизоляции чего рекомендуется применять	Эффективность, дБ	Общая толщина, мм	От каких шумов спасает	Супер сила и когда применять
Зипс Пол вектор	Бетонные перекрытия	△Rw = 8 дБ △Lnw = 32 дБ	80	Не очень громкие разговоры, телевизор или шум от ходьбы	Самая тонкая система для звукоизоляции пола без мокрых процессов
Зипс Пол Модуль	Бетонные перекрытия	△Rw = 9 дБ △Lnw = 38 дБ	110	Громкий шум от телевизора, радио и разговоров. Для снижения ударного шума	Хорошая полноценная система звукоизоляции, не требующая мокрых процессов. Позволяет спрятать коммуникации в поглощающем слое.

Вопросы-ответы по ЗИПС и звукоизоляции

1. Какие ограничения есть на применение ЗИПС-панелей

   До последнего времени единственным существенным ограничением для применения ЗИПС-панелей было требование по предварительному выравниванию звукоизолируемой поверхности. Однако в системе ЗИПС-Z4 это ограничение отпало. В то же время при монтаже чего-либо на стены и потолки важно учитывать из несущую способность.

2. Достаточно ли провести изоляцию одной стены или надо звукоизолировать все?

   Бывает так, что после звукоизоляции ТОЙ САМОЙ стены шум не пропадает полностью, хотя и становится тише. Это связано с тем, что звуковые волны передаются через стыки на примыкающие поверхности, и вы слышите шум, который исходит от других стен, от потолка, от пола.

   Лучшая звукоизоляция — это звукоизоляция по принципу «комната в комнате», когда звукоизолируют абсолютно все поверхности (стены, пол, потолок). Однако это не означает, что звукоизоляция отдельно взятой стены не даст эффекта. Обычно шум значительно снижается.

   В то же время, если достижение абсолютного результата для Вас действительно важно, мы настоятельно рекомендуем перед проведением работ проконсультироваться с инженером-акустиком.

3. Можно ли на стену, зашитую ЗИПСами что-нибудь повесить?

   Можно. Если речь о картине или небольшой полочке — вообще без проблем. Если же Вы решили повесить что-то действительно тяжелое, при монтаже потребуется предусмотреть закладные. По этому поводу лучше заблаговременно проконсультироваться у специалистов.

4. Смогу ли я сам смонтировать ЗИПС у себя в квартире?

   Да, конечно. Правда, скорее всего, вам потребуется помощник. Тяжеловато одновременно держать панель и прикручивать ее. Особенно это критично при проведении работ по звукоизоляции потолка.

5. Вы говорите, что ЗИПС — самая тонкая звукоизоляция, но я видел рекламу материалов, которые гораздо тоньше!

   К сожалению, многие не чистые на руку продавцы вводят потребителей в заблуждение. Нет, чаще всего они не врут. Просто немного не договаривают 🙂

   Помните сказку про кашу из топора? К топору там требовалось совсем немножко, самая малость, дополнительных ингридиентов — крупа, соль и масло. Так и тут. Те самые тонкие материалы обычно являются всего лишь частью звукоизолирующей конструкции, которую Вам потребуется соорудить для достижения реального результата.

   К примеру, утяжеленный винил, приклеенный на стену, не даст никакого существенного эффекта. Его применяют ТОЛЬКО, как часть сендвича в каркасных звукоизолирующих конструкциях.

   В отдельных случаях заметно повысить звукоизоляцию стен можно с помощью триплексных решений толщиной около 25 мм. Однако это возможно только для стен с крайне слабой исходной звукоизоляцией. Суммарный показатель звукоизоляции не будет очень большим. Но осязаемый эффект получится, благодаря низкой базе. Мы можем предложить Вам и такие решения. Но возможность их применимости в вашем конкретном случае надо обязательно обсуждать с инженерами-акустиками.

6. Что кроме ЗИПС-панелей понадобится для устройства звукоизолирующей облицовки?

   ЗИПС-панели крепятся непосредственно к изолируемой поверхности. Весь необходимый крепеж поставляется в комплекте. Но кое-что еще вам все-таки придется приобрести.

   Для улучшения ЗИ-характеристик, а также для повышения прочности облицовки ЗИПС-панели обшиваются специализированным утяжеленным гипсокартоном AKU-line. Для того, чтобы на переднюю поверхность панелей не передавался шум по примыканиям, потребуется проложить периметр звукоизолирующей прокладкой Вибростек-М. Швы на стыках заполняются виброизолирующим герметиком Вибросил.

   Таким образом кроме панелей ЗИПС вам потребуется ГКЛ AKU-line и саморезы для их крепления, а также специализированные аксессуары: звукоизолирующая прокладка Вибростек-М и виброизолирующий герметик Вибросил. Рассчитать необходимое количество материалов и смету Вам помогут наши менеджеры.

Результаты реальных натурных измерений для звукоизолирующих конструкций ЗИПС, смонтированных на разные стены

Выберите продукт: ЗИПС-Z4ЗИПС-III-УльтраЗИПС-ВекторЗИПС-МодульЗИПС-Синема

Цветовая карта классов звукоизоляции поможет определить реальный эффект применения системы. Чем выше буква, тем выше класс. Цветовой градиент идет от зеленого (максимальная защита) до красного (минимальная защита). Подробнее о классификации можно почитать в этом документе:

Описание классификации. Рекомендации по звукоизоляции в жилищном строительстве Немецкого акустического общества PDF, 626 КБ

ЗИПС. Запатентовано и сертифицировано.

Принцип работы сэндвич-панелей ЗИПС запатентован на территории РФ. Также вся продукция ЗИПС прошла обязательную и добровольную сертификацию в России, Украине, Беларуссии, Казахстане. Сейчас идет процесс сертификации продуктов по стандартам ЕС. Панели ЗИПС выходят на европейский рынок. Предварительно проведенные опросы и исследования рынка нашими партнерами показали большую заинтересованность в ЗИПС у европейских потребителей.

Сертификат соответствия

Пожарный сертификат

Гигиенический сертификат

Протокол акустических измерений

Отчет по лабораторным исследованиям акустических свойств

Сертификат соответствия ISO

Свидетельство на товарный знак ЗИПС

ZIPS-III-Ultra, sandwich-panel. Declaration of Performance ZU-070319EN

Отзывы профессионалов

Звукоизоляция очень актуальна для многих наших клиентов. Поскольку работаем мы уже давно, попробовать успели многие решения. ЗИПС себя зарекомендовал очень здорово. Очень важный показатель для нас: ни на одном объекте, где применялся ЗИПС, мы не получили отрицательных отзывов. Все клиенты остались довольны полученным результатом.

Сергей Новицкий владелец строительной фирмы

Мы часто сталкиваемся с непониманием среди заказчиков относительно толщины звукоизоляции. Многие из них убеждены, что существуют волшебные обои, которые справляются с любым шумом. Приходится их разочаровывать. Объективно говоря, конструкций, которые сравнимы с Вектором или Ультрой по толщине и эффективности в таком диапазоне частот просто не существует.

Игорь Макеев инженер-проектировщик

ЗИПС — замечательная штука, когда работа ведется в сжатые сроки. Быстрее точно быть не может. И самое важное, что при такой скорости не страдает результат. Особо отмечу напольное решение. Экономия во времени за счет отсутствия необходимости ждать затвердевания стяжки исчисляется даже не часами, а сутками.

Александр Уколов бригадир

Рассчитать смету

Мы поможем Вам посчитать необходимое количество материалов, их стоимость, а также поможем при необходимости подобрать квалифицированного подрядчика. Оформите запрос через эту форму:

Нажимая на кнопку, вы даете согласие на обработку своих персональных данных. Пользовательское соглашение.

О компании Acoustic Group

Профессиональная звукоизоляция
с 1999 года

Запатентованные технологии, уникальные продукты

Собственный инженерный отдел

Сделано в России

Контактная информация

ЗИПС — ЗвукоИзолирующая Панельная Система

ЗИПС (ZIPS) — старейшая торговая марка. Расшифровывается как ЗвукоИзолирующая Панельная Система. Под данным брендом с 1999 года и по настоящее время производятся различные модификации звукоизолирующих сэндвич-панелей для дополнительной звукоизоляции. Сами изделия под торговой маркой ЗИПС также запатентованы в России, странах СНГ и Европейском Союзе. Всего за данный период выпущено более 1млн. м²звукоизолирующих конструкций для дополнительной шумоизоляции стен, пола и потолка. Все материалы производятся в России.

Звукоизоляция пола
Шумоизоляция потолка гипсокартоном
Натяжные потолки звукоизоляция
Звукоизоляция стены без каркаса
Звукоизоляционные панели ЗИПС
Аксессуары для монтажа

Сортировать:НазваниеЦенаХиты продаж ↓Оценка покупателейДата добавленияВ наличии

• 

  Скидка!

• 

• 

• 

• 

• 

• org/Product»>

  

	1. Подготовка поверхности к монтажуПанельная система ЗИПС монтируется на существующие стены, выполненные из бетона, блоков или кирпича, железобетонные монолитные колонны, а также плиты межэтажных перекрытий. Не рекомендуется монтировать панельную систему на конструкции толщиной менее 80 мм. До начала монтажных работ поверхность стен и потолка должна быть выровнена штукатурной смесью. Допускаются неровности и отклонения не более 10 мм на погонный метр поверхности.
	2. Начало монтажаК боковым стенам и потолку торцы сэндвич-панелей должны примыкать через два слоя виброизолирующей ленты Вибростек-М. Лента наклеивается и фиксируется при помощи герметика Вибросил. На пол панельную систему опирают через два слоя виброизолирующей ленты Вибростек-М. Прокладка Вибростек-М также обязательно должна подкладываться под торцы гипсоволокнистых и гипсокартонных листов, примененных в системе. Если панельная система монтируется на потолок, на всех примыканиях к боковым поверхностям используется виброизолирующая лента Вибростек-М в 2 слоя.
	3. Установка сэндвич-панелейВ каждой сэндвич-панели имеется 8 виброузлов для ее закрепления к поверхности. Панели должны монтироваться исключительно через виброузлы. Монтаж сэндвич-панелей удобнее вести снизу вверх, слева направо. У первой панели подрезаются гребни по короткой и длинной стороне, у следующих панелей первого ряда — только по длинной стороне. Панели устанавливают следующим образом: панель прикладывается к стене, непосредственно через виброузлы просверливаются отверстия в стене/потолке глубиной 60 мм.В полученные отверстия вставляются пластмассовые дюбели, в которые предварительно на нескольких витках резьбы, не допуская расширения дюбеля, ввинчивается шуруп с шайбой. После того как дюбель вставлен в просверленное отверстие, его забивают до упора при помощи молотка и завинчивают с подложенной под его головку конусной шайбой.
	4. Подрезка панелейСэндвич-панели стыкуются между собой посредством пазогребневого соединения. Пазогребневые стыки дополнительно стягиваются между сбой саморезами по ГВЛ 3х25 мм, шаг саморезов 150 мм. При замыкании ряда панель может подрезаться, при этом подрезанная часть переходит на следующий ряд. Раскраиваются сэндвич-панели при помощи электролобзика, слой ваты обрезается острым ножом.
	5. Разбежка стыковОтрезанные части панели длиной менее 250 мм не используются. Панели монтируют со смещением поперечных стыков в соседних рядах. Разбежка стыков должна составлять не менее 250 мм. Если у панелей последнего ряда, исходя из фактического размера стены, не подрезается паз, в пазы вкладываются полосы из гипсоволокнистого или гипсокартонного листов толщиной 10 мм и фиксируются к панелям саморезами по ГВЛ 3х25 мм.
	6. Особенности в использовании крепежных элементовЕсли сэндвич-панель полностью размещается на поверхности стены – ее монтаж осуществляется только с помощью шести виброузлов крепления (центральные узлы не используются). Если стеновая панель подлежит обрезке – используются все доступные узлы крепления. При монтаже сэндвич-панелей на потолок дополнительно используются два центральных виброузла, в которые вставляются металлические анкерные винты. Аналогичным образом к стенам монтируются панели ЗИПС-Синема. В комплекте крепежа для установки сэндвич-панелей на потолок имеются два типа анкерных винтов – стандартные (длина которых на 50 мм больше толщины сэндвич-панели) и укороченные. Укороченные анкерные винты применяются для монтажа на пустотные плиты межэтажных перекрытий.
	7. Финишный слой листов AKU-lineПосле завершения монтажа стыки между сэндвич-панелями обрабатываются герметиком Вибросил. К полученной поверхности закрепляют финишный слой листов AKU-Line толщиной 12,5 мм. Листы должны примыкать к смежным поверхностям также через виброизолирующую ленту Вибростек-М в 2 слоя в соответствии с п.2 настоящей инструкции. При монтаже листов AKU-Line используются саморезы 3,9х41 мм. Саморезы не должны попадать на виброузлы сэндвич-панелей. Шаг саморезов по вертикали составляет 200 мм, по горизонтали – 400 мм.
	8. Заключительный этапИзлишки выступающей ленты Вибростек-М обрезают заподлицо с финишным слоем листов AKU-Line. Швы заполняют виброакустическим силиконовым герметиком. Для получения качественного шва, рекомендуется использовать малярный скотч, который наклеивается на поверхности, образующие угол. При необходимости поверхность панельной системы дополнительно выравнивается под финишную отделку.
