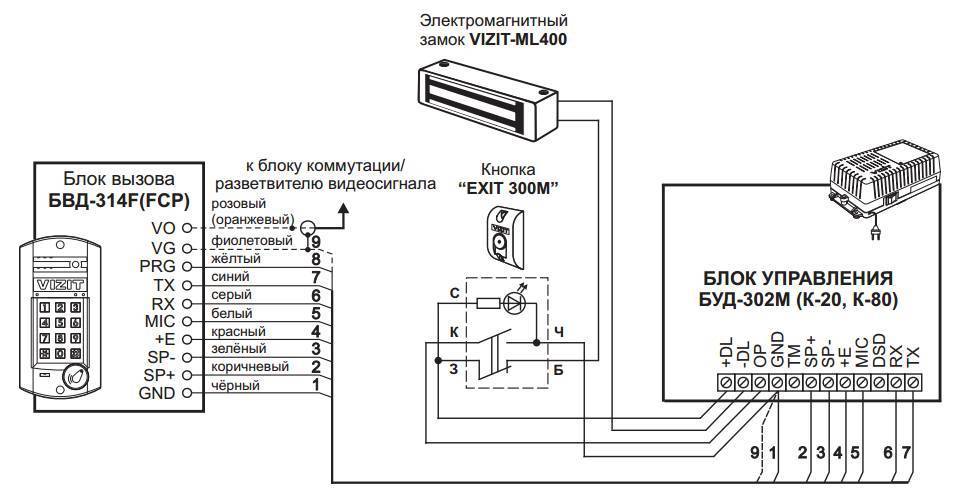

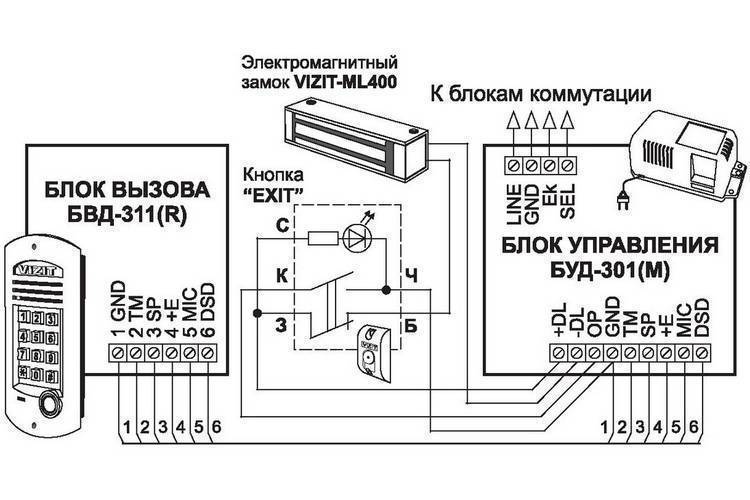

Звонок визит схема подключения: Электрический звонок визит 4 провода

Схема дверного звонка: подключение, устройство

Дверные звонки такие же важные по значимости элементы входных конструкций, как и замочные устройства или глазки. Основная задача этих устройств – издавать звуковой сигнал, оповещающий о приходе гостей. Их устанавливают на входные блоки производственного, офисного и жилого помещения.

На современном рынке бытовой электроники дверные звонки представлены в широком ассортименте. Все они между собой разнятся по функциональным особенностям, а также способу подключения и дизайнерскому оформлению.

Содержание

• 1 Разновидности устройств
• 2 Особенности установки

Разновидности устройств

Все дверные звонки бывают нескольких типов:

• механические;
• электромеханические;
• устройства, функционирующие на основе электронных микросхем.

Под механическими устройствами понимают простую конструкцию, которая издаёт звуковые сигналы в результате внешнего воздействия. К таким приспособлениям относят всевозможные колокольчики или кольца, установленные внутри помещения, которые приводятся в движение при помощи закреплённой у входной двери веревки.

Такие конструкции несколько устарели, поэтому сегодня используются очень редко. К преимуществам механических звонков можно отнести простоту их конструкции (никакая мудрёная схема подключения здесь не понадобится) и независимость от источника питания.

Электромеханическое устройство, по сути, представляет собой усовершенствованное механическое приспособление. Схема подключения каждой модели идёт в комплектации. Однако все приспособления этого типа имеют нечто общее: вызывную кнопку (она располагается снаружи помещения) и корпус с резонатором (устанавливают внутри помещения).

Между собой эти два элемента соединены проводами и подключены к электросети. Принцип работы таких устройств: при подаче напряжения на электромагнитную катушку этот элемент сети передаёт усилия на металлическую пластину, в результате чего издаётся звуковой сигнал.

Самым современным и распространённым типом звонков считается устройство, выполненное на основе микросхемы. Это приспособление может быть стандартным (иметь несколько встроенных мелодий) или нестандартным. Последние модели оснащены дополнительными функциями: наличие камеры для осуществления скрытого наблюдения, датчика движения, автономного источника питания и т. д.

Более того, все дверные звонки этого типа можно условно разделить на две группы:

• проводные;
• беспроводные.

Электрические проводные приспособления работают от сети 220В, да и к тому же их основной корпус и вызывная кнопка соединены между собой проводами. Схема подключения таких устройств, идущая в комплектации к приобретаемой модели, знакомит с особенностями монтажа этого звонка. При условии, если электрические проводные звонки установлены и подключены правильно, они прослужат много лет.

Беспроводное устройство обладает, как минимум, двумя весомыми преимуществами. Во-первых, схема подключения такого приспособления исключает необходимость использования проводов, а значит, тянуть кабель не придётся. Во-вторых, дверные звонки этой группы оснащены батареями, поэтому в случае отключения электричества устройство продолжит свою работу. Однако наряду с достоинствами беспроводные модели имеют и ряд недостатков, описанных ниже.

Слишком высокая либо низкая температура воздуха может вывести из строя питающие элементы и микросхемы. По этой причине особое внимание следует уделить изучению технических параметров и условий эксплуатации звонка еще до того, как приобрести это устройство.

Стальные и бетонные перегородки заглушают сигнал, поэтому их количество должно быть минимальным.

Расстояние между основным блоком и вызывной кнопкой должно быть не более 100 метров (схема подключения содержит это указание), при этом лучше сделать запас около 20%. В противном случае, сигнал будет утерян.

Особенности установки

Электрическая схема подключения дверного звонка.

Если осуществляется монтаж электрического звонка, лучше использовать двужильный кабель, имеющий сечение 0,5-0,75 кв. мм. Более мощные провода тоже можно использовать, но они стоят дороже, а поскольку мощность дверного звонка незначительна, применение таких кабелей нецелесообразно.

Кроме того, проводные звонки лучше подключать с помощью кабелей, жилы которых выполнены из того же материала, что и остальные провода в квартире. То есть, если для электросети использованы алюминиевые проводки, значит, для подключения звонка тоже нужно взять алюминиевые, если использованы медные – берут медные.

По действующим нормативам укладка кабеля снаружи офиса или квартиры осуществляется скрытым способом, а внутри помещения – скрытым либо внешним способом. При этом установка дверного звонка выполняется по заранее составленному проекту, учитывающему особенности помещения.

При прокладке кабелей скрытым способом штробят в стене канавку (её глубина должна быть в 3 раза больше диаметра провода, используемого для подключения звонка). Кабель закрепляют через каждый метр с помощью специальных скоб. Если же выбран внешний способ прокладки, провода укладывают в специальные короба.

Основной блок закрепляют на стене на дюбели. Затем осуществляют его подключение к нулевому проводу протянутого кабеля. Если соединить блок с фазовым проводом, при нажатии на вызывную кнопку может сгореть микросхема. Схема подключения, идущая к приобретённой модели, расписывает, каким обрезом должны выполняться соединения в сети. Следовать этим рекомендациям крайне важно, поскольку это исключит короткое замыкание и преждевременный выход из строя дверного звонка.

И еще один важный момент: любое электрическое устройство подключать к сети электропитания можно лишь в том случае, если отключена подача электроэнергии в квартиру. Иначе выполнять монтажные работы небезопасно!

После монтажа дверного звонка и его подключения проверяют работоспособность устройства. Если всё работает, можно прослушать мелодии и установить тот звуковой сигнал, которой больше всего нравится. Или же можно прослушать мелодии, а после запрограммировать устройство так, чтобы во время каждого нового звонка звучала своя мелодия.

Установка и подключение дверного звонка – несложная задача: схема и сопроводительная инструкция помогут выполнить эту работу на отлично.

Звонок на дверь в квартиру: как установить проводной оповещатель

Автор Michael На чтение 5 мин Просмотров 342 Опубликовано Мар 28, 2020

Звонок на дверь оповещает жителей дома о пришедших гостях. Для установки устройства в квартиру потребуется сначала выбрать прибор, а затем ознакомиться с инструкцией по монтажу. Не менее важны технические характеристики, срок эксплуатации звонка, отзывы покупателей. Сейчас даже частные дома оборудованы звонками. Иногда эти приборы дополнительно позволяют увидеть гостя.

Содержание статьи

1. Виды
2. Критерии выбора
3. Монтаж, необходимые инструменты
4. Проводка и схема
5. Установка
6. Заключение

Виды

Если человек живет в большом доме или его квартира оснащена тамбуром, то даже стук в дверь будет плохо слышен и хозяин не узнает о том, что к нему пришли посетители. Существуют две основные вариации звонков:

• Проводной;
• Беспроводной.

Эти устройства отличаются способом подключения, функциональностью, возможностями и сроком службы. Проводной прибор считается самым практичным из-за бюджетной стоимости и простоты монтажа. Устройство состоит из нескольких элементов: кнопка, звуковая панель, провод. Кнопочный прибор фиксируется за входной дверью, провод тянется в квартиру или дом, а там присоединяется к панели, издающей звук.

Затруднения может вызвать только монтаж провода. Его не так просто спрятать, но существуют специальные монтажные наборы. Устанавливается пластина, в которую укладывается электропроводка. Функционирование устройства обеспечивается при помощи электрического тока или автономного источника питания. Беспроводные звонки имеют более сложную конструкцию. Они бывают:

• Молоточковые;
• Зуммер;
• Колокольчик.

Критерии выбора

Перед покупкой звонка стоит определить место крепления внутренней и внешней части устройства. Выбирать устройство следует по ряду принципов:

• Функциональность. Подсветка кнопки в темное время суток. Наличие регулятора громкости. Качественное звучание мелодии;
• Дизайн, компактность. Если устройство будет большим, то человек не сможет найти ему место в узком коридоре квартиры;
• Работа от сети. Звонок на дверь в квартиру не должен требовать дополнительных затрат на батарейки. Проводной прибор надежный. Чаще всего при наличии поломки проблема заключается в проводке, которую легко заменить;
• Количество проводов: 2 или 4 (220В и 5В). Первый вариант подходит для квартир, где кнопка не будет подвергаться влиянию атмосферных осадков. Если звонок нужно крепить на улице, то приобретается только четырехпроводной.

Монтаж, необходимые инструменты

Перед началом монтажа важно подготовить место проведения работ и убедиться в наличии необходимого комплекта инвентаря. Операция не потребует приобретение специального оборудования. Основные инструменты:

• Дрель;
• Дюбеля;
• Шуруповерт;
• Метизы;
• Плоскогубцы;
• Строительный нож;
• Изолента.

Важно иметь отвертку с функцией индикатора, чтобы проверять наличие электросоединения. Без этого инструмента не получиться правильно провести электрические кабеля, чтобы они работали без перебоев.

Проводка и схема

Неудобство может вызвать отсутствие розетки в коридоре, где будет установлено основное устройство. Звонок сможет корректно функционировать только при следующих показателях:

• Должна присутствовать сеть переменного тока с напряжением;
• Иметься проводка сечением не менее 0,5 кв. м;
• Нельзя использовать толстые электропровода.

Схема подключения зависит от модели звонка и производителя. Звонок подключается точно так же, как обычный выключатель. Установка на входную дверь потребует скопировать стандартную электрическую схему. Лампочка для этого мероприятия не потребуется. Вместо него используется звуковой механизм, который будет сообщать жильцам о том, что к ним пришел посетитель. Выключатель в данном случае заменяет кнопка у входа. Когда гость перестает жать на нее, звук механизма прекращается.

Звуковая панель проводит сигнал через проводку и воспроизводит мелодию с помощью динамика. Нажатие кнопки дает старт сигналу. Важно правильно установить фазу: ноль подключают к динамику, а саму фазу к внешнему прибору. Замыкание схемы позволяет раздаваться звуковому сигналу.

Установка

Чтобы правильно провести установку отдельных элементов звонка, стоит четко следовать инструкции. Любое отступление приведет к тому, что устройство будет работать некорректно. Алгоритм действий:

1. В щитке необходимо отключить электричество. Возобновить подачу электроэнергии можно потом, когда будет проверяться работоспособность звонка;
2. Прокладка проводов. Их длины должно хватать, чтобы проложить проводку от точки «а» в точку «б»;
3. В доме монтируется панель с динамиком на саморезы, из которой звуковые волны будут оповещать о приходе гостей;
4. Соединяются контакты. Если провод слишком длинный, то он срезается, зачищается, соединяется плоскогубцами;
5. Соединение изолируется. Выставляется фаза;
6. За дверью проводится установка кнопки. Чтобы из-под прибора не торчал провод, можно проделать отверстие в стене, чтобы сразу завести его внутрь.

Важно убедиться в том, что рядом не располагаются устройства для отопления, иначе работа механизма будет нарушена. Некоторые производители предоставляют в комплекте элементы, которые позволяют скрыть проводку.

Не стоит забывать о том, что кнопочный механизм имеет сразу два контакта: функцию включения и отключения. Дополнительно устанавливается пружинка, которая производит размыкание контактов. Соединение сопровождается проклейкой места изоляционным материалом. Финишный этап — крепление клемм. Порядок этого действия зависит от модели звонка.

Заключение

Если звонок устанавливается на улице, то стоит позаботиться о козырьке, который будет защищать аппарат от осадков. Несмотря на то, что устройство с четырьмя проводами не замкнет на открытом пространстве, стоит дополнительно обезопасить кнопку. Поломка в будущем может быть связана с плохой изоляцией электропроводки. Не стоит жалеть изоленты во время монтажных работ.
