Буржуйки на дровах своими руками

И в частном дачном домике, и собственном гараже или мастерской всегда неплохо иметь мобильную или стационарную печку-буржуйку. На сегодняшний день в продаже представлено немало разных моделей этих отопительных приборов, но стоить они могут недешево. Поэтому, если есть опыт работы с металлом, подходящий материал и нужные инструменты, часто печки делают самостоятельно.

Буржуйки на дровах своими руками

Буржуйки на дровах своими руками

Какую модель буржуйки на дровах своими руками выбрать – это решать мастеру, так как эти самодельные приборы могут иметь самый различный вид и изготавливаться как из нового материала, так и из подручных металлических предметов.

Народные умельцы научились приспосабливать для изготовления печек-буржуек металлические бочки со стенками, имеющими толщину в 2,5—3 мм, газовые или кислородные баллоны, трубы среднего диаметра, металлические листы и даже диски от больших автомобильных колес.

Содержание статьи

Инструменты для изготовления буржуйки

Для работы с металлом будут нужны специальные инструменты, некоторые из них имеются почти в каждом частном доме, а другие придется прикупить или же арендовать.

  • Угло-шлифовальная машинка — «болгарка» и расходный материал в виде отрезных дисков и шлифовальных кругов.
  • Аппарат для сварки, мощностью 200 А, и также расходный материал – электроды Ø 3 и 4 мм. Кроме этого, обязательно понадобится специальная маска и защитный костюм.
  • Щетка металлическая.
  • Молоток-шлакоотделитель.
  • Измерительные инструменты — складной метр, длинная металлическая линейка, рулетка, мел или маркер.
  • Плоскогубцы, молоток, зубило.
  • Дрель со сверлами по металлу различных диаметров.

Выбор модели печки чаще всего зависит от того, где ее планируется расположить, так как для жилых помещений требуется более эстетичный внешний вид отопительного прибора и повышенная безопасность. Поэтому для установки в доме лучше всего подойдет вариант, изготовленный из металлических листов или отрезка трубы среднего диаметра.

Для гаража подойдет любая из существующих моделей, но лучше выбрать такую, которая поможет не только принести в помещение тепло, но и согреть воду.

Чтобы окончательно определиться с выбором, стоит рассмотреть разные варианты и ознакомиться с процессом их изготовления.

Печка из газового баллона

Выполнение монтажа буржуйки из баллона может проходить по-разному:

  • С использованием одного баллона с вертикальным или горизонтальным его расположением;
  • С использованием двух баллонов, которые устанавливают друг на друга перпендикулярно.

Вторая модель даст больше тепла, так как нагревающаяся площадь печи получается практически в два раза больше.

Баллон сам по себе имеет аккуратный вид, на нем можно сделать варочную поверхность, и если придать готовой печке достойную внешность, то ее можно установить даже в жилом помещении.

Материалы для изготовления

Для изготовления первой модели понадобится один баллон, для второй, соответственно, два, но кроме этого для изготовления печи потребуется:

  • Стальной лист толщиной не менее 3 мм — из него будет изготовлена перемычка между топкой и зольником, а также варочная плита.
  • Если хочется, чтобы печь выглядела более респектабельно, то нужно приобрести готовую чугунную дверцу с литым рисунком для топки и зольника.
  • Если же внешний вид не столь важен, то дверцу можно изготовить из фрагмента металла, вырезанного из самого баллона или из стального листа.
  • Труба для дымохода диаметром в 90 — 100 мм.
  • Арматурный прут диаметром в 12 — 15 мм или стальной уголок для изготовления колосника и ножек. Колосник из чугуна также можно приобрести в специализированном магазине или колосником может послужить дно уложенного горизонтально баллона, в котором просверливают отверстия.

Любую из моделей можно изготовить не только из баллонов большого размера, но и из маленьких — это будет зависеть от места, которое для печи отведено.

Подготовка газового баллона

Перед началом работ баллон нужно подготовить, тем более, если емкость не новая, а уже была в эксплуатации. В этом случае, внутри баллона всегда может оставаться определенная концентрация газа, и при возникновении искры во время его резки возможен взрыв. Нельзя пренебрегать мероприятиями по соответствующей подготовке емкости, так как проводить работы будет крайне опасно.

Подготовка проводится в такой последовательности:

  • Первым делом откручивается вентиль, который расположен сверху баллона, освобождается отверстие, в которое он установлен. Емкость оставляют на улице или в хозяйственном помещении примерно на сутки, заполнив ее до верха водой.
  • По истечении этого времени вода из баллона сливается. При этом нужно учесть, что жидкость будет иметь неприятный запах, поэтому сливать ее нужно поодаль от жилья.
  • Промытый баллон вполне может использоваться в работе, так как вместе с водой из него должны удалиться последние остатки газа.
Изготовление вертикальной печи из баллона
  • Первым шагом подготовленный баллон размечается — на нем обозначаются расположение топки и зольника. Для этой процедуры понадобится маркер и гибкая измерительная рулетка —  благодаря ее достаточно жесткой, но эластичной ленте можно вымерить и расчертить места расположения дверец.
Разметка газового баллона

Разметка газового баллона

  • Следующим этапом идет аккуратное вырезание отмеченных частей с помощью «болгарки». Вырезанные фрагменты почти всегда используются для дальнейшей работы.
Вырезание проемов под дверцы токи и зольника

Вырезание проемов под дверцы топки и зольника

  • Эти элементы обваривают, добавляя бортики, петли и задвижку-ручку, и из них получаются отличные дверцы.
  • Далее измеряется внутренний диаметр баллона, и по этому замеру из толстой проволоки сворачивается кольцо, которое станет основой для приваривания арматуры. Таким образом, изготавливается колосник для топки.
  • Затем, намечается уровень установки колосника. Решетка должна располагаться на 30 ÷ 50 мм ниже края вырезанного проема для дверцы топки. Колосник становится, таким образом, разделителем камеры зольника и топки. Арматурные прутки привариваются на расстоянии друг от друга  8 ÷10 мм.
Самодельный колосник из металлических прутков

Самодельный колосник из металлических прутков

  • К одной из сторон отверстия топки привариваются петли, закрепленные на дверце. Очень важно точно выверить место установки, чтобы дверцы легко закрывались и открывались.
Окно топки с навешенной дверцей

Окно топки с навешенной дверцей

  • На противоположной стороне от петель закрепляется открытая сверху петля-крючок для задвижки. Она должна надежно держать дверцу закрытой в то время, когда топится печь.
  • Таким же образом закрепляется и дверца на поддувале-зольнике.
  • Рекомендовано срезать верхнюю часть баллона для приваривания сверху круглой металлической панели, которая будет исполнять роль варочной плиты.
  • Дымовая труба может выводиться как через верхнюю часть баллона, так и через заднюю или боковую стенку печи. Если выбрать второй вариант, то верхняя варочная панель будет гораздо больше, так как будет освобождена от дымоотводной трубы.

Если баллон будет стоять вертикально, он займет гораздо меньше места, чем горизонтальный вариант, но нужно помнить и о том, что любая печь должна быть расположена на расстоянии 200 мм от стены, а сами стенки необходимо закрыть жаростойким материалом.

Эффективная буржуйка из двух газовых баллонов
Оригинальная конструкция эффективной буржуйки из двух баллонов

Оригинальная конструкция эффективной буржуйки из двух баллонов

Для изготовления такой буржуйки понадобится два баллона, которые, нагреваясь, способны намного быстрее протопить помещение. Кроме этого, при желании, в вертикальной части печи вполне возможно устроить водогрейный бак, если внутрь установить герметично заваренную емкость, вывести наружу кран и врезать патрубки для подачи и отбора воды.

  • Первым шагом идет подготовка баллона, который будет стоять горизонтально. С него срезается верхняя часть, так чтобы получилось круглое отверстие диаметром примерно на 30 – 35 мм меньше внутреннего диаметра баллона.
Круглый проем для дверцы топки

Круглый проем для дверцы топки

  • В донной части будущей топки несколькими линиями высверливаются отверстия диаметром 10 — 12 мм, которые будут в данном случае служить своеобразной колосниковой решеткой.
Отверстия в стенке баллона будут играть роль колосниковой решетки

Отверстия в стенке баллона будут играть роль колосниковой решетки

  • Под этим «колосником» приваривается металлический короб — это будет зольник-поддувало. На него затем необходимо установить плотно закрывающуюся дверцу, предотвращающую выпадение углей и золы наружу. В качестве регулятора поступления воздуха она использоваться в данной модели не будет.
  • Рядом с зольником привариваются ножки из уголков или арматуры.
Баллон устанавливается на приваренные ножки. Снизу крепится камера-зольник

Баллон устанавливается на приваренные ножки. Снизу крепится камера-зольник

  • Сверху горизонтально расположенного баллона, со стороны, противоположной дверце топки, вырезается круглое отверстие, на которое будет устанавливаться вертикальная часть печи.
Окно топки закрывается дверцей. Вырезается отверстие для монтажа вертикального узла буржуйки

Окно топки закрывается дверцей. Вырезается отверстие для монтажа вертикального узла буржуйки

  • Устанавливается дверца, которую лучше всего будет изготовить из оголовка другого баллона. В центре вырезается отверстие, в которое вваривается патрубок диаметром порядка 76 мм. Этот патрубок оснащается задвижкой, с помощью которой можно регулировать поступление воздуха в топку, а значит – и интенсивность горения дров. Дверные петли рекомендовано расположить сверху – под действием своей тяжести крышка будет надежно закрывать окно топочной камеры и минимизировать подсасывание воздуха.

Далее переходят к работе над подготовкой второго баллона.

  • Самым сложным в подготовке верхней, вертикальной части буржуйки является процесс разметки и вырезания определенной формы, которая идеально подойдет для надевания и приваривается к горизонтальному корпусу.
  • В данном случае в вертикальной части печи устроена камера дополнительного теплообмена, т.е. дым, попадая в этот отдел, не сразу уходит в трубу, а задерживается в устроенной камере.
Внутри корпуса вертикального баллона устанавливаются перемычки с противоположно расположенными отверстиями

Внутри корпуса вертикального баллона устанавливаются перемычки с противоположно расположенными отверстиями

  • Для этого внутри вертикального корпуса ввариваются на определенном расстоянии, которое может варьироваться от 250 до 400 мм, металлические пластины с отверстиями. Отверстия должны быть вырезаны ближе к краю металлической круглой детали. При их установке, отверстие на первой перемычке должно быть расположено на противоположной стороне от отверстия на второй перемычке и так далее. Оптимальным вариантом в данном случае будет монтаж трех подобных перемычек, расположенных равноудалённо друг от друга.
  • Вертикальный узел с уже смонтированными перегородками устанавливается и приваривается сверху к горизонтально установленному корпусу. На верхний баллон приваривается патрубок для подключения дымохода.
      Видео: буржуйка их двух газовых баллонов

Буржуйка из баллона, установленного горизонтально

Этот вариант буржуйки изготавливается из одного баллона, а технология ведения работы во многом схожа с вариантом, описанным выше. Поэтому стоит рассмотреть лишь отличие некоторых элементов.

Буржуйка из газового баллона

Буржуйка из газового баллона

  • Вместо вертикального узла в задней верхней части баллона вваривается только патрубок для присоединения дымоходной трубы.
Внутреннее устройство не отличается сложностью

Внутреннее устройство не отличается сложностью

  • Для топочной дверцы вырезается прямоугольное отверстие – его вполне можно подогнать по размеру к готовой чугунной дверцы. Если она будет приобретаться в магазине, то стоит обратить внимание на дверцы, предназначенные для поддувальных отверстий кирпичных печей — иногда они идеально подходят для буржуйки из баллона.
Можно подобрать готовую чугунную дверцу

Можно подобрать готовую чугунную дверцу

  • Можно сделать дверцу и из вырезанной из баллона прямоугольной части. Она по размеру сторон хорошо подойдет для получившегося отверстия, но посередине нее останется отверстие от вентиля. Его необходимо будет заварить вырезанной из металлического листа заплаткой.
  • И в предыдущем, и в этом варианте может быть добавлена варочная плита. Для этого, например, из стального прутка, толщиной в 5 — 8 мм, сгибается прямоугольник, который приваривается на емкость, создавая небольшую, но достаточно ровную поверхность.
  • Можно вместо проволоки использовать две стальные полосы, привариваемые с двух сторон баллона на всю его длину.

Буржуйка из бочки

Буржуйка, изготовленная из бочки, более объемна и занимает намного больше места, чем печь из баллона. Именно поэтому она способна обогреть помещение с большей площадью. Такая печь также может быть горизонтальной или вертикальной, но как первый, так и второй вариант  применяют для обогрева не только хозяйственных и технических помещений, но и жилья.

Вертикальная буржуйка из бочки или трубы большого диаметра

Вертикальная буржуйка из бочки или трубы большого диаметра

Для изготовления этой буржуйки, понадобится металлическая бочка, стальной лист и дымоходная труба диаметром 100—150 мм.

Вертикальная буржуйка
  • Бочку измеряют и размечают на ее поверхности места расположения дверец поддувала и топки, а также место разреза. Оно должно проходить ниже края топки на 30 ÷ 50  мм.
  • Затем бочка разрезается на две части, и с каждой из них работа вначале ведется отдельно.
  • Из стального листа вырезается круглая пластина, равная по диаметру размеру бочки. В ней предусматривается отверстие для прохождения патрубка дымохода.
  • В верхней части бочки также вырезают отверстие таким образом, чтобы его можно было совместить с отверстием на круглой детали, которая станет варочной панелью.
  • Патрубок дымовой трубы вваривается в отверстие в бочке, а затем сверху, через отверстие на трубу продевается и укладывается варочная панель, которая приваривается к бортикам бочки. Созданное между ними воздушное пространство, составляющее высоту бортика, поможет на более долгий срок сохранить варочную панель горячей.
  • Далее к нижней стороне верхней части также приваривается круглая металлическая деталь с прорезанными в ней отверстиями — колосник. Другой вариант — приварить два полукруглых кронштейна под готовый чугунный колосник. На фото хорошо видно, как выглядят и расположены эти элементы.
  • Когда дно и верхняя панель этой части печи готовы, можно по сделанным ранее разметкам, вырезать отверстие для дверцы топки.
  • Вырезанная часть обваривается вокруг металлическими полосами, на дверцу закрепляются петли и ручка с вертикальной задвижкой.
  • Далее петли для дверцы и крючок для задвижки привариваются к корпусу. Этот процесс нужно выполнять очень аккуратно, точно рассчитывая расстояния для установки, так как дверь должна легко открываться и закрываться, а задвижка свободно входить в устроенный крючок держатель.
  • В нижней части бочки прорезается проем для поддувала-зольника. Готовится и навешивается дверца – так же, как и в случае с топочной камерой.
  • После этого обе части соединяются в единую конструкцию сварным швом.
Горизонтальная буржуйка из бочки

Процесс изготовления горизонтального варианта буржуйки из бочки проводится почти таким же образом, что и из баллона.

Простейшая буржуйка их металлической бочки

Простейшая буржуйка их металлической бочки

  • В верхней плоскости размечается и вырезается окно, на которое будет установлена дверца, изготовленная из вырезанного куска металла. Соединения дверцы с петлями и петель с корпусом производятся с помощью заклепок.
Окно топки с установленной дверцей. Штатное отверстие бочки будет служить поддувалом.

Окно топки с установленной дверцей. Штатное отверстие бочки будет служить поддувалом.

  • Штатное отверстие для сброса давления в бочке, диаметром 20 мм, используется в качестве поддувала. Отдельной дверцы на зольник не предусматривается.
  • Рекомендовано сразу изготовить подставку для размещения будущей печки. Ее делают из обрезков труб или уголка, так, чтобы полки обеспечивали устойчивость уложенной на них бочки, без люфта.
Колосниковая решетка

Колосниковая решетка

  • Следующим этапом идет изготовление колосника из металлического листа толщиной в 3—4 мм. Сначала осуществляется замер площади и по полученным данным вырезается нужного размера панель, в которой высверливаются отверстия для подачи воздуха. Готовый колосник укладывается на дно бочки с таким расчетом, чтобы в самой высокой точке, по центру, расстояние между колосником и внутренней поверхностью бочки составляло порядка 70 мм. Колосник не фиксируется жестко – он должен легко сниматься для очистки печки от накопившейся золы.
Фигурный разрез для заклепочного крепления патрубка дымохода

Фигурный разрез для заклепочного крепления патрубка дымохода

  • Для дымоходной трубы в задней верхней части делается специальный соединительный узел. После разметки под нужный диаметр шлифмашинкой прорезаются диаметральные щели под углом 15 º одна от другой – итого получится 12 разрезов. Получившиеся «зубья» отгибаются наверх – вставленный затем патрубок дымохода будет крепиться к ним с помощью заклепок.
Видео: простейшая горизонтальная буржуйка из бочки

Буржуйка из колесных дисков

Буржуйка из трубы и колесных дисков

Буржуйка из трубы и колесных дисков

Печку-буржуйку также можно изготовить из двух дисков от больших колес и отрезка трубы большого диаметра — ее нужно подобрать под диаметр подготовленных дисков. Высота отрезка может варьироваться в зависимости от предпочтений мастера и устойчивости конструкции, но обычно ограничиваются 300 – 450 мм.

Материалы для изготовления печки

Материалы для изготовления печки

В схеме и процессе изготовлении этого варианта буржуйки нет ничего сложного, но она скорее подойдет для технических и хозяйственных помещений, чем для жилых.

  • Подготавливаются отдельные элементы будущей печки — два диска, отрезок трубы, металлический лист и труба для дымохода.
  • Все три детали свариваются между собой в единую вертикальную конструкцию. Для облегчения подгонки диаметра трубы под диски допустимо срезать с последних по окружности крайнее ребро, с одной стороны.
Исходные детали свариваются в общую вертикальную конструкцию

Исходные детали свариваются в общую вертикальную конструкцию

  • Далее, на трубе размечается проем под топку и вырезается шлифмашинкой.
  • Вырезанную часть обваривают по периметру, устанавливают на нее задвижку и петли, получая тем самым необходимую дверцу.
  • Затем, нужно сделать отверстие для поддувала, иначе огонь в печи просто не будет гореть. Для этого в нижнем диске вырезается окно размером в 100—120 мм по ширине и высоте.
Установленная дверца топки

Установленная дверца топки

  • С задней части верхнего диска прорезается отверстие для дымохода и туда вваривается патрубок.
  • Рекомендовано на верхний диск сделать варочную панель из стального листа толщиной в 4 — 5 мм. Она наглухо приваривается к кромке верхнего диска, становясь, таким образом, еще и дополнительным теплообменником.
  • То же самое проделывают и с дном печи, чтобы устроить полноценный зольник и повысить безопасность эксплуатации буржуйки.

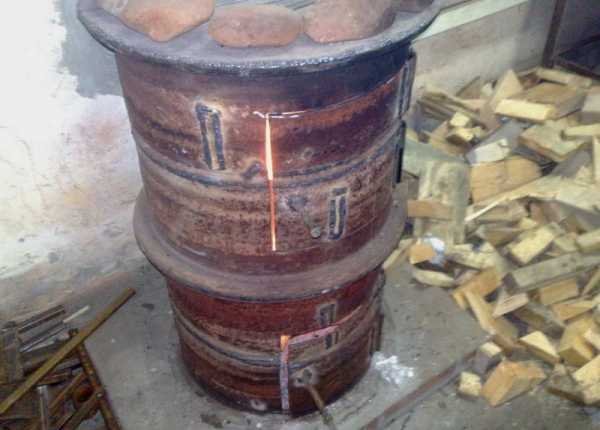

По сути, такая буржуйка представляет собой, скорее, огороженный металлом костер, и не отличается ни экономичностью, ни удобством использования. Впрочем, для гаражных нужд и при условии бесплатности исходных материалов — это вполне приемлемый вариант.

Видео: пример эффективной буржуйки из колесных дисков

Буржуйка «Гном»

Одной из самых популярных из всех самодельных буржуек является компактная печь, изготовленная из листового металла. Она смотрится аккуратно и может быть предназначена для установки в любом помещении. Эта буржуйка хорошо подойдет по размеру для небольших дачных домиков, так как не занимает много места и является незаменимым помощником в приготовлении пищи и обогреве комнат.

Одна их самых распространенных моделей - буржуйка "Гном"

Одна их самых распространенных моделей — буржуйка «Гном»

Подобную модель буржуйки можно оснастить внутренними перегородками — пластинами, тогда она получит свойства дополнительного теплообмена, а можно изготовить самый обычный корпус с разделением на топку и зольник.

Первый вариант печи долго будет удерживать тепло в помещении, а это очень важно, если дачники живут за городом с ранней весны до поздней осени, когда ночи бывают холодными.

Для того, чтобы сделать такую буржуйку, нужно приобрести стальной лист, толщиной 3 — 4 мм, дымоходную трубу, уголок 40 × 40 или 50 × 50 мм. Для конфорки крышку можно изготовить самостоятельно или купить в готовом виде.

Базовый чертеж для ее изготовления

Базовый чертеж для ее изготовления

  • Опираясь на чертеж, на металлических листах вычерчивают детали буржуйки:  панели всех стенок, колосник и две пластины для закрепления их внутри конструкции.
  • В передней панели вырезаются прямоугольные отверстия для топки и поддувала.  Вырезанные куски металла используются для изготовления дверец. Они обвариваются уголком и на них сразу же закрепляются задвижки и навесные петли. Затем, дверцы крепятся на передней панели.
  • На эту же панель, только с внутренней ее стороны на расстоянии 150 ÷ 160 мм от верха приваривают одну из пластин, которые будут регулировать выход нагревшегося воздуха. Пластины должны быть на 80 ÷ 100 мм короче длины боковых стенок корпуса.
  • После этого на заднюю стенку, на расстоянии в 70 — 80 мм от верха, приваривается вторая пластина. В комплексе две этих пластины образуют для дыма при горении печи зигзагообразный лабиринт. Благодаря этому будет прогреваться каждый из уголков корпуса буржуйки.
  • В варочной панели вырезаются два отверстия — для конфорки и для дымовой трубы.
  • К нижней стенке корпуса приваривают ножки из толстой арматуры или уголка. Можно выбрать вариант рамы из уголка, в которую входят ножки и основа для закрепления на ней дна и нижних ребер боковых панелей.
  • Прежде чем приваривать боковые части на раму или к донной панели, на них необходимо разметить и приварить уголки на всю длину панели, они должны быть приварены на одном уровне, так как их роль – служить кронштейнами для укладки колосниковой решетки.
  • В панели, приготовленной для колосника, высверливаются в шахматном порядке отверстия диаметром 12 ÷ 15 мм, на расстоянии 30 ÷ 40 мм друг от друга. Другим вариантом колосника может стать сваренная из арматурных прутьев решетка. Не следует сбрасывать со счетов и возможность приобретения готовой чугунной колосниковой решетки.
  • Производятся монтаж и сварка всех стенок буржуйки. Главное – добиться полной герметичности сварных швов, поэтому иногда становится нелишней установка снаружи металлического уголка 30 × 30 мм. Это слегка утяжелит общую конструкцию, но придаст ей дополнительную прочность и надёжность.
  • Приваривается верхняя крышка с дымоходным патрубком и варочной конфоркой.
  • Чтобы печь выглядела респектабельно, нужно зачистить все сварочные швы и покрыть ее поверхность жаростойкой краской.

Есть смысл по боковой и задней поверхностям дополнительно установить экран, который  повысит безопасность эксплуатации печи и создаст мощный конвекционный поток горячего воздуха, значительно ускоряющий прогрев помещения. Панели экрана монтируют на стойки таким образом, чтобы они отстояли от корпуса печки на расстоянии от 30 до 50 мм.

 Видео: мастер-класс по изготовлению буржуйки из стального листа

Что следует учесть при установке буржуйки

Сделанная самостоятельно буржуйка будет приносить в дом или хозяйственные постройки тепло и уют, не доставляя при этом проблем, только в том случае, если при ее установке будут соблюдены правила техники безопасности.

Установка буржуйки требует соблюдения определенных правил безопасности

Установка буржуйки требует соблюдения определенных правил безопасности

  • Поверхность, на которую устанавливается печь, должна быть жесткой и огнестойкой. Это может быть, например, кирпичная кладка или керамическая плитка. Можно также использовать лист асбеста, который сверху покрывается металлическим листом.
  • Вокруг печи на стены устанавливают жаростойкий гипсокартон или листы асбеста. Также подойдет облицовка стен керамической плиткой или кирпичом.
  • Запрещено рядом с печью, недалеко от топки располагать горючие материалы и составы.
  • Дымовая труба также должна быть изолирована от горючих поверхностей при проходе через стену или чердачное перекрытие.
  • Очень важно для безопасности обустроить надежную вентиляционную систему, для того, чтобы в комнате не смог скопиться угарный газ.
  • Чтобы печь работала долго и эффективно для ее изготовления нужно выбирать только качественный материал.
  • Перед установкой буржуйки на ее постоянное место обязательно проводят уличные испытания, обращая особое внимание на качество сварных швов и точность подгонки всех деталей.

stroyday.ru

Печка буржуйка своими руками: схема самодельного агрегата

Часто домовладельцы предпочитают собирать простые и полезные самоделки из подручных и ненужных материалов, вместо того, чтобы купить готовое. И буржуйка – одно из таких полезных приспособлений.

Главная особенность буржуйки заключается в том, что, что она так же быстро нагревается, как и остывает. Поэтому сфера ее использования сужена в основном до тех помещений, где необходимо обеспечить быстрый нагрев, при этом внешний вид устройства для пользователя часто совершенно неважен.

Изготовлена может быть печка-буржуйка своими руками, а при желании модернизирована для достижения более эффективной теплоотдачи.

Вы тоже задумались о сборке такой самоделки и не знаете с чего начинать? Мы поможем вам в реализации задачи – в статье рассмотрен порядок сборки различных вариантов печи-самоделки, приведены чертежи и схемы.

Также подробно разобраны способы усовершенствования самодельной буржуйки, в результате чего КПД печки станет заметно выше.

Содержание статьи:

Как сделать буржуйку: устройство и схемы

Выбор конструкции печи зависит от того, какой материал применяется в качестве топлива. Каждый пользователь сам определяет степень его доступности и экономической целесообразности.

Именно горючий материал, который имеет разную температуру и характер горения, диктует принципы создания разных модификаций устройства.

Форма буржуйки может быть разная, часто она зависит от наличия подходящего материала. Это может быть старый бидон, газовый баллон, металлическая емкость — все, что найдется под рукой. Главное, при ее выборе — толщина металла и форма, которая требует минимум переделок.

Галерея изображений

Фото из

Самодельная печь-буржуйка из бочки

Экономический эффект самоделки

Газовые баллоны для изготовления корпуса

Печка буржуйка из старой фляги

Сварная металлическая конструкция

Преимущества компактных размеров

Основной недостаток печки буржуйки

Кирпичи для снижения теплопроводности

Печка на отработанном масле

Отработанное машинное масло является многокомпонентным слабо воспламеняющимся веществом, которое чтобы сжечь, нужно сначала расщепить на простые составляющие. Для этого применяется метод пиролиза или пламенного разделения, при котором нагревают и испаряют горючее.

Для этого разжигают огонь с помощью ветоши, смоченной в бензине или керосине. Топливо, нагреваясь, расщепляется на более простые легковоспламеняющиеся вещества. Дальше процесс пиролизного горения поддерживает сам себя.

Желание применить использованное масло в качестве топлива привело профессионалов и умельцев к появлению специальной печки. Ее конструкция создает условия для горения слабо горючих масел и обеспечивает безопасность пользователя

Поэтапное описание работ

Изготовление буржуйки на отработанном масле проводят в такой последовательности:

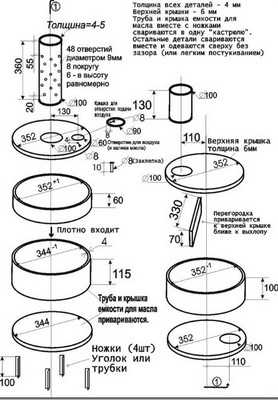

  1. Берут два отрезка трубы высотой 100 и 115 мм, диаметром 350 мм — они послужат основой для создания двух камер.
  2. К кольцу с большей высотой приваривают днище и крышку с отверстиями: первое диаметром около 100 мм под трубу; второе — небольшого размера, для поступления воздуха. Для поддувала делают заслонку из кружка чуть большего диаметра.
  3. В трубе, которая закрепляется сверху на топливном отсеке, высверливают равномерно по всей длине отверстия.
  4. Изготавливают вторую камеру с отверстиями под дымоход и трубу вторичного сгорания топлива. Внутри ее делают перегородку из прямоугольного листа металла.
  5. Сверху устанавливают дымоходную трубу, к основанию приваривают ножки.

Конструкция цилиндрического двухобъемного котла на отработке обеспечивает высокую температуру и полное сгорание топлива. Вместо цилиндрических можно использовать прямоугольные камеры.

Такое устройство буржуйки часто встречается как в самодельных конструкциях, так и в изделиях промышленного производства

Принцип работы печи

В нижний резервуар буржуйки заливают топливо через небольшое отверстие. Одновременно он служит испарителем и камерой первичного горения. Небольшое отверстие на крышке предназначено также для розжига, подачи воздуха и регулировки его притока (с помощью заслонки).

Обезопасить процесс доливки топлива можно, если использовать трубку, ведущую из отдельно стоящей емкости, в которую будет заливаться масло во время горения печки

Труба с отверстиями, установленная на первом отсеке служит камерой вторичного дожига — в ней происходит пиролизное разложение горючего, которое испаряется вследствие нагрева в первой камере.

Следующая цилиндрическая емкость снабжается внутренней перегородкой для снижения скорости при движении продуктов горения, обеспечивая увеличение степени окисления соединений азота. Одновременно она служит и инфракрасным и конвекционным нагревателем.

Заводская схема работающей на отработанном масле печки-буржуйки может включать в себя водяную рубашку или контур. Такую усовершенствованную печь-буржуйку можно использовать для отопления и обеспечения дома горячей водой

Именно в буржуйках для гаража чаще всего используют отработку в качестве топлива. Из всех отопительных устройств она является одной из самых опасных.

Если уж кто-то решается нарушать правила пожарной безопасности и изготавливать печь самостоятельно, лучше все-таки выделить отдельное помещение под котельную или отгородить ее кирпичным простенком.

На нашем сайте есть и другие материалы по изготовлению печек на отработанном масле:

Устройство печки под твердое топливо

Дрова, кирпич, уголь — это пока самый доступный и экономичный топливный материал. Его использование наименее безопасно, а значит и печь, работающую на таком топливе, сделать проще всего.

Вариантов различных модификаций буржуек, сделанных своими руками чрезвычайно много. Рассмотрим самые распространенные модели.

Печь-буржуйка из баллона и бочки

Старый газовый баллон из толстостенного металла подойдет для любых видов топлива, в том числе угля. Простая конструкция справится с задачей быстрого прогрева помещения, но как только поступление топлива прекратится, она будет быстро остывать.

Самодельная печь из баллона компактная, имеет аккуратный вид. Такую буржуйку используют для дачи, времянки, гаража.

Перед тем как разрезать газовый баллон, из него обязательно стравливают газ, сливают конденсат. Затем баллон полностью наполняют водой — она вытеснит остатки газа, омоет внутренние стенки

Чтобы из газового баллона получилась печь, в корпусе необходимо вырезать отверстия для дверки и под дымоход. Вырезанные участки металла послужат дверцами, после того, как к ним приварят завесы и запирающий механизм. Для поступления воздуха в топку дверку внизу сверлят насквозь.

Подробное описание процесса изготовления самодельного дымохода для буржуйки мы рассмотрели .

В нижней части камеры размещают колосник из решетки (он может быть сварен из арматуры), под которым будет скапливаться зола. Можно также организовать варочную поверхность. Сделать это легче на горизонтально расположенном баллоне, приварив на нем с двух сторон уголки.

Хорошо, если бочка изначально имеет ножки. Если нет, нужно приварить их или установить печь на кирпичи.

Буржуйку из газового баллона можно использовать также как основу для дальнейшего сооружения водогрейной колонки, как ее еще называют — «Титан». Для этого поверх печки устанавливают нержавеющую емкость, сквозь которую проходит труба дымохода.

Вода в дровяном бойлере нагревается быстро, а дров используется мало — в летнее время достаточно одной закладки в небольшую топку.

Печь из бочки имеет ту же конструкцию, что и из баллона. Выбирать нужно емкость из толстого металла

Для буржуйки подойдет также металлическая емкость со стенками, толщиной не менее 3 мм. Открытый верх емкости закрывают кругом из металлического листа и заваривают.

В крышке или стенке вырезают отверстие под дымоход. Его диаметр должен составлять не менее 100—150 мм. Верх в такой буржуйке будет нагреваться настолько, что на нем можно будет готовить пищу, греть воду.

У нас на сайте есть также более подробная инструкция со схемами и чертежами по изготовлению .

Особенности буржуйки на опилках

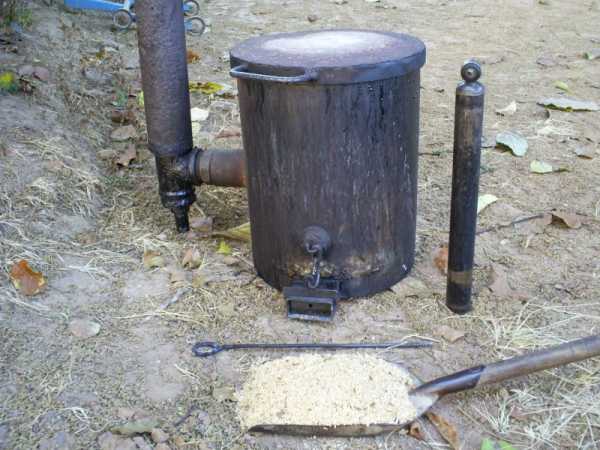

Если в хозяйстве нет недостатка в опилках, то такой вид топлива вполне оправдает свое использование. Такая буржуйка не требует частой загрузки — утрамбованные опилки внутри не горят, они медленно тлеют, выделяя тепловую энергию постепенно и обеспечивая теплом длительное время.

Рекомендуем вам посмотреть информацию о том, как своими руками.

Буржуйка на опилках, изготовленная своими руками, работает по принципу длительного горения. Медленный процесс горения позволяет экономить ресурсы — тепло не вылетает моментально в трубу, отапливая атмосферу

Основой печи может послужить металлическая бочка с открытым верхом (если емкость герметична, то верхушку срезают) или труба диаметром от 300 до 600 мм.

Затем из листа, толщиной в три или больше миллиметров, вырезают металлический круг, который должен быть меньшим чем внутренний диаметр бочки. В его середине прорезают отверстие диаметром 100 мм под конус для трамбовки опилок.

Заготовку приваривают к стенкам бочки. С помощью этого круга отгораживают зольник — в нем, с помощью стружки или щепок, будет проводиться розжиг. Высота зольника должна быть 100—200 мм.

Чтобы буржуйка не пропускала дым, между крышкой и внешним цилиндром делают песчаный затвор

Ниже приваренного круга вырезают окошко, которое будет служить как поддувало. К вырезанному кусочку металла приваривают завесы, делая дверцу для того же отверстия.

В крышке емкости делают выход к дымоходу. Крышка должна плотно одеваться на буржуйку и быть из достаточно толстого листа, иначе быстро прогорит.

Чтобы опилки могли гореть постепенно, нужно обеспечить ограниченную подачу кислорода в топливный отсек. Для этого внутрь топки вставляют конусообразный сердечник, вокруг него засыпают опилки и утрамбовывают. Конус осторожно вынимают, прокручивая, на бочку надевают крышку

Улучшить эту же модель можно, добавив дополнительный цилиндр. В этом варианте опилки будут находиться во внутренней камере, а пространство между двумя отсеками послужит для дожига газов и увеличения площади нагрева. В таком варианте выход дымных газов устраивают в нижней части печки.

Как можно усовершенствовать буржуйку?

Обычная буржуйка имеет массу положительных качеств, но также имеет и много существенных недостатков. Она неспособна аккумулировать тепло и отапливает помещение пока горит огонь. Требует непрерывной подачи топлива, в среднем — каждые 30—40 мин.

Кроме того, большое количество тепла вылетает через дымоход в атмосферу, не принося пользы. Именно поэтому работа над усовершенствованием буржуйки ведется не прекращаясь.

Стандартная конструкция печки-буржуйки имеет множество модернизированных конструкций, которые позволяют:

  • сэкономить топливо;
  • повысить КПД печки;
  • увеличить теплоемкость;
  • уменьшить частоту закладки топлива.

Самые распространенные методы повышения эффективности работы буржуйки — создание режима медленного горения, системы дожига газов, установка жаропрочной облицовки внутренних стенок.

Улучшить качественные показатели печки можно также путем увеличения площади теплоотдачи с помощью приваренных труб и установленного вентилятора, который будет прогонять через них потоки воздуха.

Промышленная модель такой буржуйки называется «Булерьян», но, кроме нее, существует еще множество различных конструкций, изготовленных кустарным способом. Рекомендуем посмотреть подробный мастер-класс по самодельному изготовлению .

Увеличить время теплоотдачи можно, если обложить печь кирпичной кладкой. Такая буржуйка будет медленнее нагреваться, но и дольше отдавать тепло, поддерживая температуру в помещении еще некоторое время после затухания огня.

Вас заинтересовала кирпичная кладка? У нас на сайте есть подробное руководство по своими руками со схемами и чертежами.

Вариант #1 – печь с увеличенной закладкой топлива

Эта модель разработана с целью увеличения КПД и времени беспрерывного горения. За основу берут горизонтальную прямоугольную буржуйку на массивных, устойчивых ножках и дополняют ее кассетой из глухого герметичного цилиндра. Такие конструктивные дополнения значительно повышают ее эффективность.

К цилиндру-кассете высотой около 400 мм приваривают фланец. После установки цилиндра в конфорочное отверстие его край должен опускаться на 5— 10 мм ниже печной плиты. Чтобы цилиндр было удобно устанавливать и снимать, к его корпусу приваривают ручки.

Цилиндр заполняется дровами таким образом, чтобы между ними оставалось некоторое пространство и при установке его на печку они смогли сразу опуститься на горящие угли

Как работает буржуйка:

  1. Нижняя часть дров, опустившись на угли подготовительного розжига, разгорается. При этом верхняя часть, находящаяся в кассете, гореть не будет из-за нехватки кислорода, зато будет сушиться под действием горячего дыма.
  2. Под весом собственной массы и по мере сгорания дрова постепенно опускаются в топку.
  3. Горячий газ, находящийся некоторое время в цилиндре, отдает ему тепло, увеличивая тем самым площадь теплоотдачи в помещении. При этом крышка цилиндра может служить варочной поверхностью.
  4. Одновременно снижается температура выходящего дыма, а значит, растет теплоемкость и КПД буржуйки.

В результате такой модернизации увеличивается временной интервал между закладкой дров и повышается эффективность использование печи.

Вариант #2 – буржуйка длительного горения «Бубафоня»

Низкий КПД обычной буржуйки — давно известный и проверенный многими пользователями факт.

Один из методов его повышения — замедление процесса горения путем ограничения поступления в топочную камеру воздуха. Это усовершенствование можно встретить в таких печках, как «Бубафоня», «Филиппинка».

Используют эту модель буржуйки в нежилых помещениях — мастерских, теплицах, других хозяйственных постройках. Для работы в течение 9—12 часов достаточно бывает одной закладки мелких дров, щепок, опилок. В этой модели отопительного устройства нельзя использовать крупно наколотые и сырые дрова.

Буржуйку можно создать из любого металлического резервуара. Чаще всего используют бочку из-под горюче-смазочных материалов или старый баллон.

Изготовление проводят в такой последовательности:

  • Из доступной цилиндрической емкости готовят топочную камеру, в верхней части которой вырезают отверстие под дымоход.
  • Из металла (не менее 10 мм в толщину), вырезают круг, чуть меньший, чем внутренний диаметр бочки.
  • В центре круга делают отверстие диаметром 100—150 мм (точный размер зависит от диаметра используемой трубы для стержня).
  • На одну из плоскостей круга приваривают ребра высотой до 50 мм.
  • К центру круга приваривают трубу. Ее длину рассчитывают таким образом, чтобы поршень в опущенном состоянии возвышался над крышкой резервуара приблизительно на 100 мм. Если оставить трубу длиннее, чем необходимо, в ней будет возникать тяга, она начнет дымить.
  • Далее, сооружают крышку, которая будет плотно одеваться на бочку и прорезают в ней отверстие, подходящее под трубу поршня

Еще больше повысить эффективность этой модели можно, организовав поступление в топку воздуха с улицы. Таким образом, подогретый воздух из помещения не будет вылетать в дымоход.

В печке происходит процесс пиролиза: дрова, сгорая, выделяют горючий газ, который поднимается над поршнем, и там происходит его дожиг

Вариант #3 – печь со вторичным дожигом «Филиппинка»

В работе печи использованы два способа увеличения ее эффективности, основанные на принципах длительного горения и пиролиза. Для ее изготовления понадобятся два газовых баллона, которые послужат камерами для первичного и вторичного горения.

Последовательность действий по изготовлению буржуйки такова:

  1. Баллоны подготавливают к работе, выпуская из них остатки газа и заполняя их водой. Без этой процедуры разрезать их категорически нельзя, иначе искры, которые образуются при работе болгарки, могут спровоцировать взрыв газа, некоторое количество которого всегда остается в баллоне.
  2. В первом баллоне, который послужит камерой для топки и зольника, снимают кран и отрезают верхушку (ее используют для изготовления дверцы), вырезают отверстие под установку дымовой трубы.
  3. Напротив отверстия под дымоход приваривают трубу, другой конец которой не должен упираться в крышку второй камеры, оставляя свободное пространство для выхода дыма.
  4. На выходе трубы из первого баллона приваривают металлическое кольцо, оно послужит опорой для установки верхнего баллона. В нем просверливают отверстия.
  5. Ко второму баллону в месте среза верхушки также приваривают металлическое кольцо, в котором отмечают места для отверстий, ориентируясь на уже сделанные отверстия в первом кольце.
  6. Прежде, чем окончательно устанавливать второй баллон, в него заводят трубу для подачи воздуха.
  7. Надевают верхнюю камеру на трубу, совмещая отверстия, между кольцами наматывают термостойкий жгут, закрепляют соединение винтами.
  8. Выход дымохода делают снизу камеры вторичного дожига.

Чтобы получить устойчивую конструкцию, к нижней камере приваривают надежные ножки. Устанавливают дверку на навесы. Ее можно дополнительно усовершенствовать, добавив возможность регулировать поступающий в топку воздух.

Верхний баллон (камеру вторичного дожига) можно установить в горизонтальном положении, но тогда нужно продумать дополнительные крепления для его надежной фиксации

В первой камере буржуйки сгорают дрова, выделяя при этом горючий газ. Горячие дымовые газы, попадая во вторую камеру и перемешиваясь с воздухом, загораются и полностью сгорают.

С помощью поддувала регулируется тяга, которую, после того как дрова хорошо разгорелись, можно уменьшить до минимума, чтобы снизить скорость движения газов и потери тепла.

Выводы и полезное видео по теме

Как максимально использовать потенциал буржуйки на отработанном машинном масле:

Усовершенствованная печь-буржуйка из газового баллона с камерой вторичного дожига:

Конструкция и правила использования печи «Бубафоня» длительного горения:

Изготавливая самодельную буржуйку, не следует забывать о мерах предосторожности. Ее конструкция должна максимально защищать от распространения огня.

Пренебрежение правилами пожарной безопасности может сыграть злую шутку с желающими сэкономить на покупке промышленной модели.

Вы используете самодельную буржуйку уже не первый год? Расскажите, какую схему вы применили и что было самым сложным при сборке печки.

Возможно вы усовершенствовали свою буржуйку по одному из способов, рассмотренных в статье? Поделитесь своим опытом и снимками печки-самоделки в комментариях к этой статье – ваши успехи вдохновят на эксперименты других пользователей.

sovet-ingenera.com

Буржуйки своими руками: виды и чертежи

Печь-буржуйка имеет очень простую конструкцию, но при этом достаточно высокую эффективность обогрева небольших помещений. Появившись в начале 20-го века, она до сих пор не теряет своей актуальности в тех местах, где не имеется возможности или необходимости обустраивать сложную систему отопления. Буржуйка идеальна для обогрева маленьких дачных домиков, гаражей, временных хозяйственных помещений, сторожек, рыбацких или охотничьих стоянок или туристических лагерей.

Содержание:

  1. Буржуйка на дровах — особенности / Чертежи
  2. Буржуйка из газового баллона / Чертежи
  3. Буржуйка из бочки / Чертежи
  4. Буржуйка из кирпича — печь «на века»  / Чертежи
  5. Буржуйка на опилках / Чертежи

Буржуйки бывают самых разнообразных видов. В зависимости от металла изготовления выделяют чугунные и стальные печи. Если одной из функций буржуйки будет приготовление пищи, то целесообразно будет делать печь с варочной поверхностью. Печь-калорифер снабжена дополнительным кожухом вокруг корпуса, что способствует повышенной теплоотдаче. Существуют также газогенераторные печи – стальные конструкции, состоящие из двух камер: газификации и дожига. Такая печка может быть снабжена регулятором, что позволяет экономить на топливе. Кроме того, самодельные буржуйки различают и по материалу, из которого изготовлена их основа. Наконец, различают буржуйки и по топливу, которое используется для обогрева. Такие печи могут топить дровами, опилками, торфом или углем.

Буржуйка на дровах — особенности, преимущества, недостатки, чертежи

Самым популярным топливом для печки-буржуйки безусловно являются обычные дрова. Как правило, эти печки выполнены из металла или кирпича, причем, чем объемнее печь, тем больше она выделит тепла. Форма такой буржуйки цилиндрическая или прямоугольная. Единственное, что обязательно должно соответствовать определенным условиям – это диаметр дымохода. Он варьируется в диапазоне 80-150 мм.

Для дополнительной безопасности печи могут быть снабжены защитными экранами, стоящими на расстоянии 4-6 см от стенок буржуйки.

Любая буржуйка, использующая в качестве топлива дрова, должна иметь топку, а также поддувало, которое, помимо этого, предназначено для сбора золы. Печки такого вида должны быть снабжены колосниковой решеткой, на которую закладываются дрова, и кроме того, она служит для отделения золы от горящего топлива. Топка и зольник должны прикрываться дверцей для того, чтобы избежать задымления помещения и выскакивания случайных искр из камеры горения.

Необходимо помнить, что забивать топку дровами под завязку не имеет смысла, т.к. в этом случае в ней не останется места для конвекционного вихря, поскольку кислород внутрь топливной массы попадать не будет.

Для изготовления печи можно использовать старые газовые баллоны, стальные бочки, если толщина их стенок составляет не менее 3 мм., железные твердостенные трубы широкого диаметра. Кроме того, буржуйку можно выложить из кирпича.

Чертежи:

Необходимо помнить о пожарной безопасности, расположив печь на максимальном удалении от горючих материалов, избегать контакта раскаленной поверхности с деревом. Рекомендуется в месте установки печки постелить металлический лист, либо ставить её на бетонную поверхность.

Необходимо следить за герметичностью стыков, для того, чтобы избежать выхода дыма в помещение. Кроме того, такой дефект может ухудшить тягу и негативно сказаться на пожарной безопасности Имеет смысл подробнее рассмотреть наиболее популярные конструкции печек-буржуек.

Буржуйка из газового баллона своими руками

Такой вид печки отлично подойдет для отопления нечасто используемых хозяйственных помещений, бытовок или гаражей. Печь будет очень быстро нагреваться, давая необходимое тепло, но также быстро и остывать.

Буржуйка такого вида представляет собой корпус, сделанный из старого газового баллона, снабженный дверкой, дымоходом и поддувалом. Часто поддувало (т.е. щель, через которую воздух поступает в камеру горения) объединено с зольником. Дымоход для такой печи лучше делать ломанной формы, т.к. если он будет прямым, то большая часть тепла будет уходить очень быстро. Топливом может послужить любой горючий материал: дрова, уголь, отходы столярных работ. Это самый простой вариант буржуйки, поэтому для приготовления пищи такая печь вряд ли подойдет.

Перед началом работ по преобразованию газового баллона в буржуйку из него необходимо полностью стравить весь газ во избежание взрыва от попадания искры при использовании болгарки. Нужно также слить весь конденсат. Затем, баллон устанавливается вертикально и до верха наполняется водой, которая окончательно вытеснит из емкости все остатки газа. После слива воды баллон полностью готов к обрезке.

Можно сделать как горизонтальный, так и вертикальный вариант такой буржуйки. В любом случае, в первую очередь необходимо болгаркой срезать верхнюю часть баллона. Если печь будет в горизонтальной плоскости, то необходимо на отдельном листе металла наметить и вырезать круг по диаметру внешнего контура баллона. В этом же круге вырезаются 2 прямоугольных отверстия. Через одно из них будет осуществляться подача топлива, а другое будет использовано в качестве поддувала. Внутри приваривается арматурная решетка. Её ещё называют колосниковой. Она необходима для удержания верхнего твердого слоя топлива, а через её щели вниз опускается зола.

Чертежи:

К готовой крышке привариваются завесы и крепятся двери, полученная конструкция закрепляется на отверстии в верхней части баллона. Затем нужно прорубить отверстие для дымохода и приварить к нему толстостенную трубу.

Буржуйка из бочки: Чертежи, Фото

Ещё одна недорогая и быстрая в изготовлении буржуйка – это печь с основой из стальной бочки. Этот вариант даже проще чем печь из газового баллона, т.к. не нужно проводить комплекс подготовительных мероприятий (стравливание остатков газа, слив конденсата и т.п.).

Чертежи:

Итак, для начала работ нужна 200-литровая бочка с толщиной стенок не менее 3 мм. В ней болгаркой делаются надрезы, для того чтобы извлечь куски металла, которые впоследствии будут использованы в качестве дверок для отверстий подачи топлива и поддувала. Расстояние между проемами не должно быть меньше 10 см. К этим выемкам привариваются петли и на них вешаются дверцы. Рекомендовано снабдить дверцы запирающими устройствами – это поможет избежать задымленности помещения и обеспечит пожарную безопасность. Можно вырезать проем и для одной дверцы, но в этом случае он должен быть достаточно большим и внизу необходимо просверлить отверстия для хорошего доступа воздуха. Далее внутри крепится колосник из арматуры на расстоянии не менее 20 см от дна будущей печки. Верхняя часть бочки заваривается стальным листом, в котором вырезается отверстие для дымохода диаметром 10-15 см. Данная конструкция удобна тем, что верхняя часть печи превращается в своеобразную варочную поверхность, на которой легко разместятся кастрюля, сковорода или чайник.

К такой печи рекомендуется приварить ножки, для того чтобы её низ не соприкасался с поверхностью пола, особенно если такое соприкосновение может быть пожароопасным. Как вариант – поставить печь на кирпичи, или бетонную поверхность.

К недостатку такого вида буржуйки можно отнести её недолговечность, так как стенки бочки довольно тонкие и при интенсивном использовании печки могут быстро износиться.

Буржуйка из кирпича — печь «на века» своими руками

Главными достоинствами этого вида буржуйки являются хорошая аккумуляция тепла, большая теплоотдача, высокая пожарная безопасность. Кроме того, она безопаснее для человека с точки зрения вероятности получения ожога при контакте. Буржуйку из кирпича можно сложить как со специальной чугунной варочной панелью, так и без неё.

Если такая печка, будет располагаться на бетонной стяжке или хотя бы на толстых массивных досках, то под неё фундамент можно не заливать. В случае, если пол из тонких досок, то без этого элемента конструкции не обойтись.

Чертежи:

В этом случае необходимо демонтировать часть пола и вырыть небольшой котлован глубиной порядка 30 см. Дно котлована засыпается песком, сверху укладывается щебень средней фракции, поверх которого устанавливается арматурная сетка. Монтируется деревянная опалубка, в которую и заливается бетонная смесь с примесью щебня. Поверхность выравнивается и оставляется сохнуть как минимум на неделю.

Перед кладкой кирпича на бетон необходимо положить лист рубероида и сверху присыпать песком. Первый ряд кирпича лучше выложить насухо: так будет возможность выровнять его по уровню. С песком нижний ряд не скрепляется, раствор выкладывается только на торцовую часть кирпича. На втором ряду необходимо закрепить дверцу поддувала. Она ставится на слой густого глиняного раствора и через специальные ушки закрепляется проволокой. За дверкой необходимо сформировать поддувальную камеру. На третьем ряду монтируется колосник. На четвертом происходит формирование топки и дымоходного канала. Над четвертым рядом устанавливается дверца топочной камеры. Происходит это также, как и в случае с дверцей поддувала.

Варочную плиту целесообразно укладывать на 9-10 ряду, тогда же начинает формироваться дымоходная труба. Кладка дымовой трубы идет в 2-3 ряда, затем пристыковывается металлическая труба и выводится наружу. Необходимо позаботиться о жаростойкой изоляции в тех местах, где труба будет проходить через горючие материалы.

Готовой печи необходимо просохнуть, заниматься её отделкой сразу же не стоит, нужно дать ей поработать хотя бы сезон. После этого её можно покрыть декоративной керамической плиткой или же просто оштукатурить и покрасить.

Стоит отметить, что подобные печи не являются мобильными, переносить их в другое место крайне затруднительно, поэтому ставить такую буржуйку во времянках не рекомендуется. Подобная конструкция подойдет для садовых домиков или долговременных хозяйственных помещений.

Буржуйка на опилках: Особенности, Чертежи

Данный тип отличается большей экономичностью, по сравнению с печками, топливом для которых служат дрова или уголь. Кроме того, печка в процессе эксплуатации не требует постоянного присмотра и после загрузки опилок и розжига буржуйки, добавлять топливо не нужно в течение длительного времени. Идеально подходит для отопления теплиц, мастерских или разного рода бытовок.

Печь состоит из двух металлических цилиндров. Один из них, меньшего диаметра, вставляется в другой – он и послужит камерой для топлива. В днище меньшего цилиндра выпиливается отверстие порядка 50 мм с отбортовкой около 10 мм. Дымоотводящий патрубок располагается в нижней части внешнего корпуса. Зольный ящик сваривается из 3 мм стали, его необходимо снабдить дверкой.

Перед началом эксплуатации в отверстие камеры для топлива вставляется конусообразный деревянный сердечник высотой 50-60 см. Опилки засыпаются вокруг него и тщательно утрамбовываются. Это очень важный момент, поскольку опилки не должны интенсивно гореть, иначе топливо очень быстро закончится, а выделенное при этом тепло может быть излишним и кратковременным. Прокручивая, сердечник вынимают, а отсек для топлива устанавливается в печь.

Чертежи:

Розжиг производиться в зольном ящике. Для этих целей можно использовать щепки, стружку или бересту. Через щель произойдет постепенное возгорание опилок и когда огонь доберется до верхнего слоя, необходимо закрыть печь крышкой. Далее начнется процесс тления опилок, и печь будет работать самостоятельно, нагревая помещение равномерно и постепенно. При увеличении интенсивности горения, крышка может служить варочной панелью, на нё можно ставить кастрюлю или чайник.

В целом, не будет преувеличением сказать, что в определенных обстоятельствах печь-буржуйка может быть абсолютно незаменима. Её можно топить практически любым горючим твердым топливом или же просто опилками. У буржуйки, независимо от вида, довольно простая конструкция и, при наличии нужного инструмента и материалов, с изготовлением печки может справиться практически любой. Кроме того, это не займет много времени, а сама печь – очень экономичный, простой и надежный способ быстрого обогрева помещений.



Источник

sam.mirtesen.ru

100 фото лучших по эффективности моделей

Нередко обогрев технических пространств превращается в огромную проблему. Электричество стоит достаточно дорого, так как приводит к немалым затратам на отопление. Лучший выход в подобной ситуации — применение альтернативных энергетических источников.

Для сжигания угля дров и другого топлива применяются разнообразные печи, в том числе буржуйка, которая характеризуется доступностью по стоимости и простотой конструкции.

Что такое буржуйка

Буржуйки нашли широкое применение ещё среди наших предков за счёт простоты конструкции.


Поговорим, из чего создаётся эффективная буржуйка собственноручно:

  • из газового баллона — подходящий вариант, для которого подойдут толстенькие модели;
  • из фляги — тоже оптимальный вариант, ведь здесь имеется дверца, необходимо только прикрепить дымоход;
  • из бочки — чаще всего из неё изготавливают буржуйки продолжительного горения, поскольку вместительность даёт возможность организовать немаленькую камеру для сгорания;
  • из сейфа — зачем выбрасывать старую конструкцию, если она может хорошо послужить.

Печки-буржуйки, произведённые собственноручно, создают из металла, применяя специальный инструмент.

Если вас интересует, как собственноручно обустроить буржуйку, то её устройство достаточно простое. В основу входит ёмкость, играющая роль специальной камеры, с которой следует вывести дымоходную трубу. Впереди обустраивают  дверцы — через одно загружается подготовленное топливо, а посредством второго устраняется зола.

Ёмкость внутри разделяется колосником из стали, посредством которого подаётся воздух — именно через него устраняется зола, которая образуется при сгорании топлива.

Как создать буржуйку

Что касается инструкции создания печки-буржуйки, то она не сложная. Прежде всего, важно определиться с материалом. Приготовьте такие инструменты:

  • Наждачку для обработки металлических краёв;
  • Болгарку;
  • Рулетку;
  • Сварочное устройство;
  • Дрель, а также свёрла.

Обратитесь к профессионалу, который создаст чертежи буржуйки, изготавливаемой своими руками. После этого можно приступать к сварке печи с отличной теплоотдачей.

Буржуйка из бочки

Один из несложных способов — большая печка из бочки. В ней следует обустроить колосники, дымоход, а также дверцы. Изготовление начинается с возведения основания негорючего. Подходящим вариантом считается кладка из кирпича, на которой нужно обустроить бочку. Для её создания потребуется пару дней. Затем приступаем к остальным работам.

Впереди конструкции необходимо вырезать небольшое отверстие под дверцу. В этих целях потребуется лобзик для работы по металлу.


Имеющийся металлический кусок является дверцей, к которой следует приделать петли, запор, а также ручку. Затем следует приварить к бочке ещё часть петель. С другой стороны следует приварить петлю из металла для запора.

Внизу следует обустроить зольник с требуемой дверцей, для которого необходимо выделить от всего объёма десять процентов. Дверца создаётся вышеописанным методом, однако она непременно должна быть, поскольку посредством неё устраняется зола, а также она выступает в качестве поддувала. Затем можно начинать создавать колосники:

  • У бочки устраняем крышку сверху;
  • Создаём колосник, при этом используя отрезки из металла;
  • Привариваем внутри колосник.

Обустраиваем в крышке необходимое отверстие, затем ввариваем подобного диаметра отрезок в качестве дыры для дымохода. Потом привариваем крышку.

Мини буржуйка, произведённая своими руками готова, теперь необходимо обустроить дымоход и загрузить в ёмкость дрова, чтобы их поджечь.


Мы создали буржуйку собственноручно, фото можно увидеть на сайте. Она на редкость имеет вместительную камеру. Важно обратить особое внимание на тот момент, что в верхней части крышки можно обустроить отверстие. Можно использовать не бочку, а баллон, либо небольшой кусок трубы требуемого диаметра.

Модернизация конструкции

Чтобы повысить эффективность буржуйки, можно использовать металл листовой, которым закрывают конструкцию с трёх частей. Металл защищает корпус. Однако это не всё — внутри возникает тяга, происходит конвекция. В связи с этим увеличивается эффективность печи.

Ещё одна ступень модернизации — обустройство на дымоходе определённого изгиба. Вопрос в том, что посредством него устраняется тепло. Посредством расширения дымоходной длины посредством участка горизонтального вида, можно применить его при обогреве площади. Минус подобного подхода — осаждение огромного количества сажи.

Ещё изобретение — буржуйка, обустроенная на воде. Она даст возможность повысить эффективность обогрева, а также свести к минимуму топливный расход. Подобная буржуйка функционирует с водой.

В данном варианте применяется преобразователь, который расщепляет пар. В итоге его функционирования в камере образуется пламя. Осуществить подобную модернизацию не получится самостоятельно, однако в будущем это вполне возможно.


Фото буржуйки своими руками

Также рекомендуем посетить:

mojdominfo.ru

самая эффективная конструкция и её чертежи

В домах, в которых люди проживают долгое время, качественные и функциональные отопительные устройства должны осуществлять свою работу в постоянном режиме. Это поможет обеспечить в доме комфортный и стабильный температурный режим, причем круглые сутки.

Для этой цели обычно используются печи, отличающиеся оптимальными показателями теплоемкости. Они максимально долгое время отдают тепло от проведенных время от времени топок. Кроме этого, широко используются разнообразные котлы, которые в постоянном режиме прогревают воздух или применяемый жидкий теплоноситель. Это что касается жилых помещений и сооружений.

Те что относятся к категории нежилых, отапливаются немного иначе. По той причине, что тепло здесь необходимо только иногда, получать его требуется максимально быстро и с одновременными небольшими материальными тратами. К подобным помещениям можно отнести такие объекты, как теплицы, разные вагончики, сараи, небольшие домики. Для них оптимальным вариантом будет эффективная буржуйка с водяным контуром своими руками самостоятельно сделанная и работающая на отработке

Основные преимущества буржуйки

По своей конструкции — это самая примитивная печь, которая, при этом, уже довольно давно доказала свою идеальную эффективность. Именно по этой причине печи, которые работают на отработке, и в настоящее время не теряют своей востребованности. Можно без проблем найти подходящий чертеж и сделать конструкцию своими руками.

Некоторые производители современного отопительного оборудования еще занимаются выпуском добротных моделей заводского плана, но, несмотря на это, буржуйки на дровах или на отработке довольно часто изготавливаются своими руками, опираясь на чертеж. При этом их общие характеристики порой намного выше, чем у стандартных заводских вариантов.

Ниже будут описаны основные особенности данного отопительного устройства, которые помогут определиться с тем, на какие важные детали необходимо обратить особое внимание, если было принято решение сделать печку своими руками.

    Среди основных преимуществ данной печи можно отметить такие положительные факторы, как:
  • Буржуйка – это относительно простая конструкция, которая без особых проблем может быть выполнена простым мастером посредством использования подручных инструментов и материалов;
  • Данное изделие в результате получается довольно мобильным, причем даже при применении толстого металлического листа или футеровки;
  • Благодаря наличию стенок, выполненных из металла, печь оперативно нагревает помещение — именно по этой причине данное устройство для загородных дачных домиков и гаража является идеальным вариантом;
  • Низкая себестоимость печи, а также используемого топлива, так как очень часто подобные печи работают на отработке.

Прежде чем сделать печь такого плана, опираясь на чертеж или фото, стоит знать о наличии некоторых недостатков. По причине небольшой теплоемкости такая печь прогревает помещение тогда, когда осуществляется непосредственно сама топка.
Очень сильно нагревается стенка прибора, поэтому требуется предельная осторожность в процессе обращения с печью.

Основные модели самодельных буржуек

По своим принципам, буржуйка практически ничем не отличается от моделей специального твердотопливного устройства. Это определенная разновидность очень простой печи категории камина. Есть и особые модели, которые оснащены варочными конфорками и особые банные устройства.

Используемый материал для выполнения печки
Часто буржуйка изготавливается из качественной стали, но в некоторых случаях может быть использован чугун. При разных видах металла, часто используются выполненные из натурального камня элементы. Если используется чугун, то стоит рассчитывать на низкие параметры теплоемкости, найти его очень сложно и варить его непросто. Многие именно по этой причине отдают предпочтение стали, она намного проще в процессе работы. При этом, чем толще материал, тем более долгое время он прослужит.
Если планируется сделать устройство для редкого применения, например, для аварийных ситуаций с системой отопления, то изготавливайте его  из простого железа, у которого толщина равна 1 мм.
В процессе изготовления печи вся фасонина вполне может использоваться заводская. Это касается таких элементов, как колосники, необходимые дверцы, конфорки и задвижки. Многие мастера изготавливают их своими руками, используя сталь.

Форма и материал для корпуса
При желании сделать буржуйку, используя чертежи или фото, необходимо использовать метод раскроя металлического листа.

    Кроме того, используются такие элементы, как:
  • Погонажные профили;
  • Квадратной формы труба;
  • Специальные уголки;
  • Арматура;
  • Прут.

Все это требуется, чтобы сделать корпус печи прямоугольной формы. По причине наличия специальных плоскостей, корпус будет отличаться идеальными свойствами эргономики. Говоря иными словами, буржуйка будет максимально устойчивой, ее легко обрабатывать и облицовывать. Печку можно будет легко и просто состыковать с самыми разными конструкциями, предметами и деталями.

В качестве основы могут быть использованы разные выполненные из металла корпусные изделия, ящики. Нередко это элементы цилиндрической формы, например, большого диаметра трубы, бидоны, газовые баллоны.

В процессе изготовления печи своими руками в обязательном порядке потребуется применять сварку. Если же металл не очень толстый, печь можно будет сделать при помощи болтов, винтов и сверла.
Вне зависимости от выбранной модели, в основе изготовления важно использовать чертежи, т.к. несмотря на относительную простоту, требуется соблюдать определенные инструкции по выполнению средства обогрева.

Важные узлы конструкции

Чтобы сделать прочную буржуйку для гаража, рекомендуется воспользоваться детальными схемами, фото здесь не помогут. Чертеж поможет самостоятельно выполнить практичный и очень эффективный вариант печи, которая будет идеальным решением для обогрева гаража или иного помещения.

Изготовление топочной камеры
Стоит отметить, что чем большей по размеру является топка по своей площади, тем будет лучше, так как печь, которая работает и на масле, и на дровах, и на отработке, передает функцию эффективной передачи тепла. Кроме этого, важно иметь приличную площадь дна камеры, тогда получится хорошо уложить дрова или иной теплоноситель. Именно по этой причине форма печи должна быть цилиндрической, а также уложенной набок. Все прямоугольные печи тоже должны быть ориентированы строго горизонтально. Вертикальное расположение возможно только в том случае, если печь характеризуется крупными габаритами.

Изготовление зольника
Данный конструкционный элемент делается далеко не всегда, так как зола может убираться непосредственно из топливной камеры. Чтобы обеспечить подачу воздуха, в дверце просто придется высверлить небольшие отверстия. Если планируется изготовить печь для гаража с зольником, то он может иметь вид короба. Подобная конструкция дает возможность не забирать пространство топочной камеры. Металл в данном случае можно использовать довольно тонкий, так как опасности прогорания не существует. Приваривать его также не потребуется, достаточно просто прикрутить все винтами.

Колосниковая решетка
Если подобный элемент применяется, то он эффективно разделяет камеру и зольник, расположенный в корпусе. Колосники вполне можно использовать заводские, выполненные из чугуна. В обязательном порядке соблюдается правило расстояния. Интервал между решетками должен быть равен 10 мм. Для крепления вполне можно использовать специальный уголок, который своей наружной гранью повернут в топливную камеру.

Проемы и дверцы
Подобные элементы, как правило, изготавливаются из металла, который обычно остается после того, как проводятся работы по вырезанию нужных деталей. Дверцы с корпусом соединяются посредством сварки и стальных навесов.

В обязательном порядке осуществляется установка прочного запирающего устройства – задвижки или засова.

Особого внимания заслуживают проемы, так как здесь необходимо использовать стандартные размеры, которые отображают чертежи:

  • Для топки 250 на 250 мм.
  • Для поддувала — высота 100 мм и ширина 250 мм.
  • Навесы обычно ставятся по одной вертикали, при этом расстояние между многочисленными проемами составляет примерно 10 см.
Чтобы через проемы и дверцы не выпадали угли, топочный проем лучше сделать примерно на пару сантиметров выше уровня колосниковой решетки.
Отведения газов и дыма
Трубы для данной печи должны быть диаметра от 100 до 150 мм. Данный элемент принимает непосредственное участие в процессе передачи тепла, потому изготавливается из качественной стали, а также не утепляется.

Такая деталь, как патрубок, обычно располагается сбоку, а также на самом верху печи, причем первый вариант является наиболее предпочтительным.

Трубы в помещении обычно ведутся не по самым коротким линиям, но строго в одну из самых удаленных точек и одновременными наклонными и горизонтальными участками. Подобная конструкция значительно увеличивает объем полученного тепла.

Трубы, которыми оснащена печь, как показывают чертежи, в обязательном порядке должны быть оснащены задвижками – двигающимися по направляющей или поворотными.

Необходимость в подобных элементах основана на том, что можно максимально эффективно регулировать процесс отведения дыма, перекрывать дымоход на время, когда топка не осуществляется.

Задвижка на трубы должна быть установлена в обязательном порядке, особенно если предпринимаются разные меры относительно увеличения общей теплоемкости печи.

Детали для значительного увеличения горения и теплоемкости
Трубы при изготовлении печи, работающей на отработанном масле, это не единственный необходимый элемент. Важно обеспечить оптимально долговременный процесс горения. Для печи, которая работает на отработанном масле, идеально подойдет специальный подвешенный груз. По мере сгорания топлива, он силой своей тяжести будет прижимать загрузку к колосникам. В качестве такого груза может использоваться металлический блин с отверстием.

В качестве элементов, обеспечивающих теплоемкость, можно использовать камень.

Здесь можно отметить такие варианты исполнения:

  1. Если печь работает на отработанном масле, оптимально подойдет футеровка со специальными огнеупорными плитами. Он идеален тем, что корпус из металла намного меньше изнашивается, а также сохраняется объем топки;
  2. Иной метод основан на обкладывании всех стен кирпичом. В результате можно получить печь, которая работает на отработанном масле;
  3. Есть чертежи печей, работающих на масле, которые имеют в своей верхней части открытый короб. В него закладывается камень или кирпич.
  4. Очень часто буржуйка, работающая на масле, конструируется именно так, что с двух ее сторон будет находиться сетка для прочной фиксации камней.

Подводя итоги

В данной статье были описаны основные моменты по изготовлению печей, которые работают на масле. Если знать все основные моменты их изготовления, можно быстро сделать буржуйку самостоятельно.

Все это только самые основные моменты, но есть также многочисленные дополнительные детали, типа ножек, ручек для перемещения и защитный экран. Данные детали обычно отражают чертежи, потому сделать все будет максимально легко и просто.

gidpopechkam.ru

Самая эффективная буржуйка своими руками: чертежи и фото

В самых непредвиденных ситуациях всегда на помощь приходила печь-буржуйка. И по сей день она надежный помощник для владельцев дачных домиков, гаражей и даже маленьких жилых домов.

Время не стоит на месте, все меняется – и вот уже дизайнеры добрались и до буржуйки. Ее обновленный вид способен гармонично вписаться и даже приукрасить собой помещение в элитном особняке.

Нас же больше волнует вопрос не эстетический, а практический: как самому сделать печь-буржуйку, что для этого требуется? Эта статья будет в помощь тому, кто задумал самостоятельно изготовить такой вид полезного отопительного прибора.

Достоинства и недостатки буржуйки

Печь-буржуйка – довольно распространенный вид обогревательного оборудования. Она ценится за ряд положительных моментов:

  1. Универсальность. Возможность использования для обогрева практически любого вида твердого сырья: дров, опилок, угля, щепок, брикетов, пеллет, торфа. Иногда в некоторых моделях в качестве топлива берется отработанное машинное масло.
  2. Простота конструкции и удобство монтажа. Это позволяет сделать печь буржуйку своими руками. Причем для этого подойдет любой подручный материал.
  3. Небольшие размеры и вес позволяют разместить эту конструкцию в маленьком помещении, в условиях ограниченного пространства.
  4. Пожалуй, самый главный момент – отсутствие таких требований, как возведение фундамента, обустройства площадки, монтажа дымоходной трубы.

При всех положительных свойствах буржуйка, как и любое оборудование, имеет некоторые недостатки:

  1. Требуется защита от выпадающих из топки элементов горения, например, угольков, искр.
  2. Соблюдение правил безопасности при работе с печкой. Существует риск получения ожогов от сильно и быстро нагревающихся стенок конструкции.
  3. Значительное расходование топлива при работе. Оптимальный вариант – использование буржуйки для отопления непродолжительное время.

Разновидности буржуйки

Существует множество вариаций печной конструкции типа буржуйка. Поэтому не составит особого труда выбрать именно ту модель, которая идеально подойдет к определенному помещению: будет иметь набор соответствующих технических параметров, а также удовлетворять своим внешним видом. Для изготовления буржуйки берется любой подручный материал, будь то металлический бак или труба среднего диаметра, бочка, старый газовый баллон, листы железа, толщина которых не меньше 3 мм. Главное – чтобы материал был прочный, с надежными стенками.

Что касается отопления гаража, то подходит любой вариант буржуйки, в жилом же помещении – некоторые модели будут неуместны.

Предлагаем вам рассмотреть несколько видов печки-буржуйки, их особенности, способы самостоятельного изготовления. Так, вы сможете сделать правильный выбор в пользу понравившейся модели.

Модель № 1 – буржуйка на отработанном масле

Сразу хочется заметить, что такая конструкция не подойдет для эксплуатации в жилом помещении, где постоянно находятся люди. Почему? Дело в том, что во время работы, в процессе горения масляной отработки выделяется специфический аромат, не поможет и обустройство хорошей вытяжки.

Материалы

Для создания такого варианта необходимы следующие виды материала:

  1. лист металлический, несколько штук, толщиной 5 мм. Из них будем делать все детали, заготовки.
  2. Трубы для выполнения некоторых конструктивных элементов.
  3. Труба под дымоход.

Процесс создания

На приведенном ниже чертеже буржуйки, представлены все необходимые детали, с указанием их размеров.

Итак, всю работу по созданию буржуйки, использующей отработку в качестве сырья, разделим на последовательные шаги:

  1. На листе металла размечаем все необходимые детали, после чего вырезаем их, используя шлифовальную машинку. У полученных заготовок нужно хорошо зачистить края.
  2. Берем трубу, необходимой длины, и высверливаем в ней круглые отверстия. В дальнейшем при помощи этой трубы будут соединяться верхняя и нижняя емкости печки.
  3. Берем верхний бак и сверху прорезаем проем необходимого размера. Этот проем будет располагаться не по центру, а сместится влево от него. Это отверстие мы подготавливаем под дымоходную трубу.
    С нижней же стороны вырезаем проем, смещая его вправо. Он послужит в качестве входа для соединительной трубы.
  4. Привариваем две окружности к части трубы, по которой определяется толщина верхней емкости.
  5. Точно так же поступим и с нижней частью печки. Но теперь проем для входящей соединительной трубы вырежем по центру емкости. Помимо этого, нужно прорезать еще одно отверстие – горловину, через которую будем заправлять печь топливом. На этом отверстие предусматриваем наличие сдвижной крышки.
  6. С обратной стороны нижнего бака привариваем 3–4 ножки. Это обеспечит устойчивость.
  7. Чтобы придать жесткость конструкции, усилить ее, оба бака соединяем между собой при помощи металлических кронштейнов.
  8. Основные рабочие моменты завершены, пришло время подумать о красоте. Сварные швы тщательно зачищаем, после чего окрашиваем печку, используя жаростойкую краску. Окраска печи также позволит уберечь ее от преждевременного ржавления.
  9. Последний шаг – монтаж дымоходной трубы.



Принцип работы

Работу этого вида буржуйки можно описать так: налить отработанного масла в нижнюю емкость через горловину. Далее, используя лучину или бумагу, поджечь топливо сквозь проем. Как только масляное сырье разгорится в баке, закрыть отверстие сдвижной крышкой.

Процесс горения усиливается за счет воздуха, попадающего внутрь соединительной трубы через проделанные отверстия. Воздух согревается и поднимается по трубе в верхнюю часть конструкции, при этом раскаляя поверхность емкости так, что на ней легко можно согреть чайник. Большой плюс такой модели буржуйки состоит в том, что не возникнет неприятных ситуаций с отсутствием топлива, так как у автомобилистов в гаражном помещении всегда имеется отработанное масло.

Почему нельзя тушить кипящее масло, жир, парафин водой. Если пользуетесь печкой на отработке, то обязательно должен быть огнетушитель и песок.

Модель № 2 – печь-буржуйка из металлической бочки или трубы

Для этой конструкции берется металлическая бочка либо труба, с определенным диаметром. Отличный вариант для домика на даче, а если еще красиво выполнить сборку, облагородить, то вполне хорошо будет смотреться и в жилом помещении, при этом еще и отлично обогревая.

Пошаговая инструкция выполнения:

  1. Берем емкость для печки и размечаем два прямоугольника. Это будут входы для топки и зольника. Вырезаем эти отверстия.
  2. Отрезанные прямоугольники не выбрасываем, так как они послужат материалом для дверок. Для этого каждая дверца доводится до необходимого размера, для чего обрамляется полосками из металла. Дальше устанавливаем ручку-щеколду.
  3. Внутри емкости (бочки, трубы), отступив 10 см вниз от дверки топки, прикрепляем уголковые кронштейны. На них потом поместим колосник.
  4. Колосник можно купить готовый, а можно выполнить своими руками, сваривая его из арматурных прутьев.
  5. Если в качестве основы взяли трубу, то теперь следует заварить ее дно и верхнюю часть.
  6. Для придания устойчивости, поднятия над полом к днищу емкости привариваем несколько ножек.
  7. В верхней части бака подготавливаем проем для дымоходной трубы, куда потом ее и ввариваем.
  8. Фиксируем петли и навешиваем на них дверки. Размечаем и закрепляем крюк под замок.
  9. Немаловажную роль играет внешний вид, поэтому следует зачистить поверхность, швы. Покрытие печки краской, жаропрочной, позволит нашей конструкции составить конкуренцию фабричной модели.
  10. Когда печная конструкция полностью собрана, необходимо подсоединить ее к дымоходной трубе, которую выводим наружу, на улицу.

Этот тип буржуйки – неплохой вариант для отопления помещения при условии достаточного пространства, так как печь довольно большого размера. Но еще один ее плюс – вместительная верхняя панель, на которой можно установить как чайник, так и сковороду.

Модель № 3 – буржуйка из газового баллона

У газового баллона практически идеальная, готовая форма для печной конструкции. Печь-буржуйка из баллона хорошо подходит для отопления гаража и дачного домика.

Рассмотрим, как можно соорудить из баллона печь:

  1. Начнем с того, что срежем верхнюю часть баллона, где находился кран, и приварим сюда заглушку.
  2. Далее, на дне баллона вырежем квадратный проем. Это будет вход в топку. Отрезанную часть мы не будем выбрасывать, так как из нее сделаем дверку. Нужно только обварить эту деталь, доведя ее до нужного размера.
  3. Привариваем петли, устанавливаем дверку, крепим к ней ручку-замок.
  4. На той стороне баллона, которая станет днищем конструкции, делаем отверстия. Они возьмут на себя функцию колосника.
  5. Подготавливаем короб, выполняя его из металла меньшей толщины, и закрепляем под отверстиями – колосником. Короб будет играть роль зольника, в которого попадают остатки продуктов горения, а также одновременно выступая поддувалом. На зольник нужно прикрепить дверку.
  6. Для печной конструкции осталось сделать ножки. Для этого воспользуемся трубой или металлическим уголком. С помощью сварки приладим их ко дну топливного бака.
  7. В верхней части, в противоположной стороне от топки, зольника прорезаем проем и ввариваем дымоходную трубу.
  8. При желании на верхней плоскости печки можно соорудить панель для варки. Делается это просто – приваривается рамка из стальной арматуры. Такая панель получается довольно вместительной, можно поставить одновременно два предмета.

Модель № 4 – прямоугольная буржуйка

По мнению многих специалистов, этот вид считается наиболее оптимальным, эстетичным, компактным из всех перечисленных до этого моделей буржуек. Такая конструкция прекрасно подходит для отопления жилого помещения.

Прямоугольная буржуйка может быть выполнена в двух вариациях:

  1. Первая – это печь «Гном». Компактная, простая модель, состоящая из двух камер, топки и зольника, трубы для дымохода и ножек.
  2. Вторая – более сложная, сохраняющая длительное время тепло. Это печь Логинова. Поэтому она заслуживает детального рассмотрения.

Основное назначение

Главной задачей буржуйки прямоугольного типа является отопление комнаты, размером до 15 кв. м. Обычная буржуйка характеризуется быстрой теплоотдачей, но при этом она очень быстро остывает, как только прогорят дрова. Этот минус можно частично устранить, если обложить печь кирпичами. Но это невыход, так как кирпичи значительно замедлят скорость теплоотдачи, а тепловую энергию сохранят лишь на короткое время.

Модернизация печного устройства

Внесенные изменения в конструкцию буржуйки, иной способ снабжения топливом позволили улучшить эксплуатационные свойства. При этом сохранялись ее основные положительные характеристики: быстрая теплоотдача, небольшие габариты, легкость монтажа, обустройства, без дополнительного возведения фундамента, создания капитальной трубы.

Что для этого сделали? В самом топливном баке, его верхней части, вварили 2 пластинки, которые образуют лабиринт. Таким образом, был увеличен путь прохождения газов, а, значит, они оставляют в печи большее количество тепла. За счет расширения металлических поверхностей стал более эффективным теплообмен между газами и стенками емкости.

Улучшили и противопожарные составляющие такой модели: ее дымовая труба не раскаляется, но оставаясь при этом горячей. Правильное расположение оголовка трубы обеспечит достаточную тягу. В этом случае оголовок размещается так, чтобы исключить нахождение в зоне повышенного давления, каким бы ни был ветер. Поэтому лучше будет установить его выше, чем конек крыши.

Так как существует резерв тяги, образующийся благодаря температуре печных газов, можно установить в печи еще несколько дополнительных пластин – лабиринтов. Это намного повысит результативность работы печного устройства.
Еще одна особенность такой печки – максимально плотное расположение дверец на корпусе топливного бака. Это возможно за счет выполнения качественной рихтовки и зачистки дверей на наждаке. В этом случае ручки для дверец выполняются в виде клиньев. Они непросто ручки, но и щеколды, которые заходят в зацепы.

Эксплуатация печи

Процесс использования, работы печи заключается в следующем: начинается работа с протапливания печи щепками, лучинками. Когда отсутствует тяга, снимается крышка с варочного проема, а под трубу помещается горящая бумага, и крышка снова ставится на место. Регулировать процесс горения можно путем полного или частичного открытия дверки зольника.

При достижении требуемой температуры воздуха в комнате, нужно в печку на угли положить четыре не очень толстых полена, 40 см в длину и затем хорошо закрыть дверцы. Недостаток кислорода приводит к снижению интенсивности горения, которое переходит в тление. Влажность, размер, порода древесины влияют на процесс тления, которое может продолжаться несколько часов. И все это время печь будет отдавать тепло в окружающую среду.

В утепленном доме, без щелей, даже в холодные дни с минусовой температурой можно спокойно переночевать, имея такую печь для обогрева.

Что касается опасности отравления угарным газом, то это исключается. Углерод, образуемый при горении, намного легче воздуха и печных газов, поэтому он вытягивается, выплывает через дымовую трубу. Тем более что процесс горения регулируется при помощи дверок, а не вьюшек. Даже если дверцы остались неприкрытыми, вам грозит всего лишь быстрое прогорание топлива.

Способ изготовления

Сразу заметим, что размеры можете брать свои, исходя из имеющегося в наличии материала. Мы использовали лист из стали 200х450 мм. При этом толщина у него была 3 мм.

Собрать такую буржуйку, можно выполнив следующие операции:

  1. Сварить между собой стенки конструкции.
  2. Приварить наверх крышку.
  3. Выставить пластины лабиринта, решетку колосника, прикрепить их, используя сварку. Для того чтобы выдержать расстояние между пластинками и решеткой, расположите деревянные бруски между ними. Их не нужно потом специально убирать – они сами прогорят во время топки.Некоторые рекомендуют делать решетку для колосника не из прутьев, а воспользоваться для этого листом, на котором проделаны отверстия, 20 мм в диаметре.
  4. Сделать днище для печки.
  5. Смонтировать трубу для дымохода. Лучше взять стальную трубу, с толстыми стенками. Важный момент: труба должна быть цельносварной на всем участке расположения в доме. Если труба прямая, то — это просто. Когда надо вывести трубу на улицу через стену, то рекомендуется сделать шаблон из проволоки и по нему сварить трубу и повороты. Вне дома, снаружи, трубу можно нарастить, просто надевая один отрезок трубы на другой.

Почему же труба должна быть цельной в помещении, потому что в трубе под действием печных газов появляется плохо пахнущий конденсат. Именно он, просачиваясь сквозь неплотно прилегающие соединения, распространяет специфический запах.

Правила пожарной безопасности

Для повышения безопасности эксплуатации печь устанавливается на огнеупорный материал, например, кирпичи, плиту из асбоцемента. Для защиты от выпадения угольков, искр пол возле дверей накрывают металлическим листом либо укладывают кафель.

Чтобы оградить стены, предметы мебели и прочие вещи от воспламенения, на стенках буржуйки прикрепляют защитные экраны, выполненные из асбоцементных листов. В этом случае можно не облицовывать поверхности котла термостойким материалом. Экраны крепятся на резьбовые шпильки или болты с втулками.

Хотя труба не настолько горячая, как в остальных моделях, все же ее стоит пропустить через стену, используя рассечку. Она подразумевает нахождение трубы в ней, с выдерживанием расстояния в 20 см. При этом пустое пространство заполняется смесью асбеста и жидкой глины.

Вот и все правила, выполнение которых позволит обеспечить безопасную эксплуатацию.

Итог

Самая эффективная буржуйка, которую можно сделать своими руками мы рассмотрели. К сожалению, явного лидера среди них нет. Под каждые условия подходит свой вариант.

Но все же самой эффективной буржуйкой можно назвать печь на отработке. В ней КПД максимальный, т. к. имеется эффект пиролиза (догорания газов).

На втором месте идет прямоугольная буржуйка с внутренним лабиринтом газов. Это тоже значительно помогает увеличить КПД.

Хочется отметить, что каждая из печей имеет большой потенциал для доработок и усовершенствований. На просторах интернета очень много разных вариантов, как увеличить КПД буржуйки. От направления на нее вентилятора, до создания водяного контура. Эти момент мы осветим в отдельной статье.

Заключение

У каждой печки есть свои плюсы и минусы. Каждая подходит под определенные условия. Но прослужить она сможет вам долго, помогая во многих домашних делах, а не только в обогреве помещения. Для этого надо лишь хорошо обдумать, выбрать ту модель, которая подойдет именно для вашего помещения.

Но если у вас нет достаточных навыков, то вы можете всегда купить печь. На местном форуме в вашем регионе всегда найдется умелец с уже готовыми продуктами или готовый сделать печь на заказ.

Похожие статьи:

pechnoedelo.com

Пошаговая инструкция +Чертежи и Видео

Прекрасный бюджетный вариант отопительно-варочной печки — буржуйка. Она невероятно удобна и проста в устройстве и эксплуатации. Такое устройство хорошо иметь на даче, в мастерской, в гараже и много где еще. Водяная буржуйка может отопить несколько комнат. В продаже сегодня имеется множество самых разных моделей, от непритязательных функциональных до изысканных ретро. Но цену их нельзя назвать низкой. Поэтому умельцам, обладающим некоторым опытом, имеющим инструменты и подходящий  металл, можно попробовать сделать эффективную буржуйку своими руками.

Выпиливаем из баллона

Простейший вариант буржуйки можно выполнить из подручных материалов. Подойдет для этого толстостенная бочка, старый промышленный бидон или газовый баллон (конечно, пустой).

Находчивые народные умельцы пускают в дело трубы подходящего диаметра, диски от габаритных колес и листы металла.

При выборе исходного средства для работы следует учесть, что слишком тонкий металл при сильном нагревании деформируется, и изделие из него потеряет форму. Оптимальная толщина материала составляет 3-4 мм.

Необходимые инструменты

Для удобной и эффективной работы по изготовлению даже маленькой буржуйки своими руками потребуется следующее:

Печки буржуйки бывают разных видов, но суть одна
  • Болгарка – угло-шлифовальный инструмент, а также специальные расходный материал к ней – шлифовальные круги и отрезные диски.
  • Металлическая щетка.
  • Сварочный аппарат с электродами, защитная маска и костюм для работы.
  • Молоток для отделения шлака.
  • Инструменты для измерения: рулетка, маркер, мел, линейка из металла, складной метр.
  • Зубило, плоскогубцы, молоток.
  • Дрель по металлу с набором сверл.

Выбор конкретной модели зависит от многих составляющих: место будущего размещения, его размер, назначение печи. Для жилых помещений она должна иметь более эстетичный вид, поэтому для комнатного размещения лучше предпочесть вариант из отрезка трубы или из металлических листов.

Аккуратная буржуйка своими руками

В гараже или сарае можно установить любую модель, главное, чтобы она была способна не только отопить помещение, но и нагреть воду.

Чтобы легче было сделать выбор, надо ознакомиться с различными вариантами буржуек длительного горения, и способами их изготовления.

Газовая буржуйка

Буржуйка из газового баллона

Сделать такую печь можно различными способами:

  • Из двух газовых баллонов, установленных перпендикулярно, один на другой;
  • ИЗ одного баллона, расположенного горизонтально либо вертикально.

Первая модель способна генерировать больше тепла, ведь нагревающаяся и отдающая тепло площадь у нее фактически в два раза больше.

Баллон из-под газа выглядит довольно аккуратно. А если оснастить изделие из него варочной панелью, красиво отделать внешнюю часть буржуйки, то она послужит достойным украшением любого помещения.

Необходимый материал

Прежде всего, в зависимости от выбранной модели, понадобятся пустые баллоны из-под газа, один или два.

Кроме них будут нужны:

  • Лист стали от 3 мм, для обустройства перемычки между зольником топкой, а также варочная плита.
  • Чтобы печь выглядела более солидно, потребуется готовая дверца из чугуна с литым рисунком.
  • Если внешний вид изделия не принципиален, то на дверку годится фрагмент металла. Его можно вырезать из стального листа или из самого баллона.
  • Труба дымохода. Ее диаметр должен составлять 9-10 см.
  • Для колосника и ножек потребуется стальной уголок или арматурный прут d (диаметр) 1,2-1,5 см.
  • Готовый чугунный колосник можно купить в специализированном магазине. Также его роль может выполнить дно (в нем просверливают отверстия) лежащего горизонтально баллона.

Что одну, что вторую модель можно сделать из большого баллона, а можно из маленького. Соответственно, результатом станет большая или маленькая буржуйка из баллона. Все зависит, для какого типа и размера помещения она предназначается.

Подготовка баллона

Так как недавним содержимым баллона был газ, надо предусмотреть возможность того, что внутри осталась некоторая его концентрация. Если начать работу с таким баллоном, то любая маленькая искра может стать причиной взрыва. Поэтому необходимыми процедурами по подготовке пренебрегать не стоит.

Последовательность:

Заполняем водой и оставляем на сутки
  • Полностью откручивается кран, который находится на самом верху баллона. Он заполняется водой и оставляется в таком виде в подсобном помещении или на улице, где-то на одни сутки.
  • Спустя означенное время жидкость удаляется. Она обладает неприятным запахом, поэтому не рекомендуется делать это вблизи от жилища.
  • Баллон готов к использованию.

Буржуйка вертикальная из газового баллона

Размеры разметки

Заготовка размечается: определяется расположение зольника и топки. Нужны будут рулетка и маркер. Болгаркой вырезаются намеченные фрагменты (они пригодятся для последующей работы). Их обваривают, снабжают петлями, бортиками и задвижкой – получаются замечательные дверцы.

По внутреннему d сворачивают кольцо из толстой проволоки. Это основа, к которой приваривается арматура. Получается колосник. Наносится уровень его установки. Решетка должна быть на 3-5 см ниже проема для дверки. Колосник будет  разделителем топки и камеры зольника. Прутки арматуры варятся через 0,8-1 см один от другого.

К отверстию топки (с одной стороны) приваривают петли дверцы, которая должна свободно открываться и закрываться. Напротив делают задвижку, которая будет фиксировать дверь в закрытом положении при топке. На поддувале-зольнике дверца крепится таким же способом.

Верхняя часть баллона срезается, сверху на роль варочной плиты приваривается металлическая панель.

Дымовую трубу допускается вывести через боковую или заднюю стенку печи, или же через самый верх. В первом варианте варочная панель получится большего размера, что для кого-то может быть принципиальным.

Вертикально стоящий баллон занимает значительно меньше площади по сравнению с горизонтально расположенным. В любом случае, от буржуйки на дровах до стены должно быть не менее 20 см. Стену должен закрывать любой жаропрочный материал.

Из пары баллонов – самая эффективная буржуйка

Естественно, что два баллона способны быстрее нагреть в комнате воздух, чем один. К тому же, в верхней части такого устройства можно вварить водогрейный бак, и оснастить его краном и патрубками для воды. Сначала готовится «горизонтальный» баллон, с которого срезается верхняя часть.

Мероприятия с баллоном №1

В донце потенциальной топки (боковина баллона) сверлится несколько рядов отверстий, которые буду играть роль своего рода колосниковой решеткой. По ней располагается зольник поддувало – в нашем случае короб из толстого металла. Он должен быть оснащен герметичной дверцей, не позволяющей золе и горячим углям оказываться наружи.

По сторонам от зольника следует приварить ножки конструкции. Сверху лежащего баллона делается круглое отверстие.

На него встанет вертикальная часть буржуйки. Дверцу удобно сделать из оголовка второго баллона; в не вваривается патрубок с задвижкой — для регуляции интенсивности горения. Если петли дверцы расположить вверху, то крышка под своей тяжестью будет плотно прилегать к отверстию топки, что уменьшит подсасывание воздуха до минимума.

Мероприятия с баллоном №2

Самое ответственное здесь – вырезание по разметке такой формы, которая точно оденется на первый баллон: соединяются сваркой. В этой части печи (вертикальной) будет дополнительная камера теплообмена. Попадая в нее, дым задерживается, не уходя сразу в трубу, а циркулируя некоторое время.

Пластины из металла со сделанными отверстиями ввариваются внутри вертикальной полости на расстоянии 25-40 см. Отверстия находятся ближе к краю окружности перемычки, и соответствуют отверстиям на соседних пластинах.

Оптимальный вариант – три равноудаленные перемычки. Вертикальный баллон с перемычками сверху приваривается к горизонтальному, и оснащается патрубком для дымохода (с помощью сварки).

Печь буржуйка из бочки

Печка из бочки объемнее прочих, и места ей тоже требуется больше. Но и обогреть она способна гораздо более просторное помещение.

Как и первая модель, печка-буржуйка из баллона, она может быть выполнена как в горизонтальном, так и в вертикальном варианте.

И тот и другой подойдут для обогрева технических, хозяйственных и жилых помещений. Для работы необходимы: труба для буржуйки 10-15 см, лист металла и сама бочка.

Модель вертикальная

На поверхности заготовки отмечают будущее расположение дверец топки и поддувала, место разреза.

Бочка режется напополам, с каждой частью предстоит отдельная работа. Из листа стали выкраивается круг по диаметру бочки, в котором проделывается отверстие для патрубка дымохода.

В верхней части самой заготовки делают отверстие для совмещения с аналогичным у варочной панели.

Патрубок дымохода вваривается в приготовленное для него отверстие в бочке, через отверстие вверху продевается и устанавливается варочная панель. Ее приваривают к бортикам самой бочки. Воздушное пространство между ними позволит варочной панели дольше сохранять тепло, не остывая.

Колосник (заготовленная круглая деталь с отверстиями) приваривается снизу верхней части. Когда верхняя панель и дно этой половины готовы, можно вырезать отверстие для топки (ее дверцы). Проем обваривается полосами металла, дверца оснащается ручкой с задвижкой и петлями.

Они аккуратно привариваются к бочке таким образом, чтобы дверца легко ходила взад и вперед, а задвижка подходила к держателю крючку. В самом низу бочки делается проем для зольника (поддувала). Изготавливается и навешивается дверца аналогично как для топки. Обе половины вновь соединяются в одно целое посредством сварки.

Модель горизонтальная процесс ее изготовления почти полностью аналогичен изготовлению горизонтальной печки из баллона.

Легко своими руками: печь буржуйка «Гном»

Компактная печь, сделанная из толстых металлических листов, является одной из наиболее популярных самодельных печек такого типа. Она выглядит по заводскому, интеллигентно и аккуратно, и прекрасно впишется в дизайн любого помещения. По размеру это замечательная буржуйка для дачи: она займет мало места, при этом замечательно обогревая помещение и используясь для готовки.

Можно изготовить обычный, простейший корпус, делящийся на зольник и топку. Если же оснастить его внутри пластинами-перегородками, она приобретет дополнительные теплообменные свойства. Такое устройство позволит дольше удерживать тепло, а иногда это является крайне необходимым.

Чертеж печки «Гном»

Для изготовления данной модели нужен толстый лист стали (0,3-0,4 см), трубу из стали, подходящий по размеру уголок 5/5 или 4/4 см. Крышку для конфорки можно отыскать в профильном магазине, а можно изготовить своими руками.

Мы предоставляем вам чертежи, ориентируясь на которые, можно приступать к работе. На заготовки наносят очертания будущих деталей печки. Это ее будущие стенки, пластины для помещения внутрь, колосник. В передней панели делаются отверстия для поддувала и топки (прямоугольные).

Из получившихся в процессе металлических кусков изготавливаются дверцы: обвариваются уголком, оснащаются петлями и задвижками, крепятся на лицевой панели. На  нее же, но изнутри, приваривают одну из заготовленных пластин. По размеру она должна быть на 10 см меньше, чем боковые стенки изделия.

Вторая из пластин приваривается на заднюю стенку, в 7-8 см от верха. Обе пластины при горении служат своеобразным лабиринтом для дыма.

Это обеспечит отличный прогрев всех уголков устройства. В варочной панели проделываются отверстия для трубы и конфорки. Внизу печки сваркой крепятся ножки из уголка или толстой арматуры.

На боковых частях, на одном уровне, привариваются уголки.

В дальнейшем они будут служить для укладки решетки колосника. В колоснике высверливаются отверстия; по-другому его можно изготовить из прутьев арматуры с помощью сварки. А можно и просто купить уже готовый элемент.

Собираются и соединяются сваркой все стенки печи. Для обеспечения герметичности швов снаружи можно установить уголки 3/3 см. Конструкция приобретет больший вес, но вместе с тем и большую надежность. К устройству приваривается крышка с конфоркой и патрубком.

Чтобы облагородить получившиеся изделие, все сварочные швы на нем зачищаются, после чего поверхность покрывается жаропрочной краской.

Специальный экран, панели которого устанавливаются по задней и боковым поверхностям, не только увеличит эксплуатационную безопасность системы, но и, благодаря образованию дополнительного конвекционного потока, заметно усилит ее производительность.


ТОП 9 магазинов, где я выгодно закупаюсь
ТОП 7 по товарам и мебели для дома:
7 лучших строительных и мебельных магазинов!
  • Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
  • homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
  • Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
  • Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
  • Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
  • Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
  • Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
