Как сделать коптильню холодного копчения своими руками: фото и видео

Коптильня холодного типа копчения – стоящая вещь, если есть любители хорошо прокопченного ароматного мяса, которое еще и долго хранится. Благодаря консервирующему эффекту дыма, вредоносная микрофлора на обработанных таким образом продуктах длительное время не появляется.

Коптильню несложно сделать своими руками в домашних условиях, но не всегда можно расположить такое устройство во дворе, а дома очаг не разведешь. Ведь для холодного типа копчения важна дистанция между очагом и камерой. В таком случае спасет дымогенератор.

Как сделать коптильню холодного копчения с дымогенератором на даче, с минимумом затрат, при помощи подручных средств, можно увидеть на видео.

Об устройстве

Конструкцию коптильни холодного копчения, как показано на фото, несложно построить своими руками правильно, по пошаговой инструкции или с помощью урока из видео.

Благодаря этому устройству можно получить подходящий для холодного копчения дым, который будет нагнетаться в коптильной камере. Дым нагнетается при помощи перепада температур или вентиляторов, в зависимости от конструкции изделия. Топливом для дымогенератора, как и в случае с обычной коптильней с отдаленным очагом, служат щепа и опилки фруктовых деревьев.

Принцип работы дымогенератора заключается в выработке дыма благодаря протеканию двух непрерывных и взаимосвязанных процессов: бескислородному тлению и нагреванию опилок.

Как правило, генератор дыма является частью коптильни холодного копчения, если она была приобретена в специализированном магазине. Для коптильни, сделанной своими руками дома, нужно и генератор построить самостоятельно.

Изготовление

Чтобы построить правильно дымогенератор в домашних условиях, нужно в первую очередь знать, из чего состоит это устройство:

• рама;
• барабан;
• вентилятор;
• термокамера;
• электропривод и пульт управления (только в электронных устройствах).

Если проще, то любой дымогенератор должен иметь в себе:

• источник тепла;
• топливо, из которого получается дым;
• систему охлаждения дыма;
• систему подачи дыма в камеру копчения.

На фото видны детали генератора дыма, а на видео продемонстрирована работа этого устройства и его пошаговое изготовление в домашних условиях.

Электрическую модель проще всего купить, чем правильно изготовить самому дома или на даче, но дымогенератор может быть и не электрическим.

На фото – чертеж  дымогенератора в разрезе, по которому можно детально ознакомится с положением деталей устройства.

Вариант 1

Простейший вариант сделанного своими руками дымогенератора из подручных средств по образцу, представленному на фото:

• источник дыма – детское масло;
• нагревательный элемент – факельная свеча от КАМАЗа, с заглушенным отверстием для подачи топлива;
• корпус из старой оправки для сальника с небольшими модификациями;
• крышка от 20 л. канистры, которой можно закрыть генератор дыма;
• старый механический таймер от стиральной машины или СВЧ – для автоматизации устройства;
• для оптимальной работы устройства, давление в нем должно составлять от 0,8 до 1 атмосфер, его легко получить с помощью любого компрессора.

Выйдет своеобразный электродымогенератор.

Вариант 2

• Источником тепла может быть: электричество, газ, дрова, уголь. В любом случае, перед созданием устройства стоит решить, что именно будет использоваться.
• Для квартирного варианта коптильни холодного типа на дымогенераторе самым приемлемым вариантом источника тепла будет электричество. Например, электрическая нагревательная спираль.
• Розетка с таймером полностью снимет вопрос автоматизации процесса работы устройства. С ее помощью можно установить промежуток времени, в течение которого топливо нагревается, вырабатывая дым, с какой периодичностью нужно подогревать топливо.
• Для коптильни холодного типа на даче хорошим вариантом топлива всегда будут дрова или уголь, ввиду их легкодоступности, точнее – опилки в готовых брикетах или кассетах, продающиеся в магазинах.
• Дым можно охладить несколькими путями. Можно удлинить шланг подачи дыма в камеру, тем самым увеличив его время доступа к коптильне, как показано на фото. Еще для охлаждения дыма можно использовать проточную холодную воду, как на фото. В любом случае, если расстояние от источника тепла до камеры больше метра, дополнительное охлаждение дыма не требуется.

Изготовить дымогенератор для коптильни холодного типа копчения своими руками дома или на даче не трудно. Источником тепла может быть домашняя электроплитка. А дым охладится на подходе к камере по трубе.

На фото продемонстрирована коптильня холодного копчения, сделанная своими руками дома, в конструкции которой дымогенератором служит печь типа «буржуйка», а дым идет по трубе к камере
.

Вариант 3

Генератор дыма поможет сделать процесс копчения практически автоматизированным и упростить его до максимума.

Конструкция дымогенератора во многом зависит от технических возможностей, размеров и теоретических знаний мастера, надумавшего сделать такое изделие на даче.

• время автоматической работы устройства зависит напрямую от объемов контейнера и конфигурации самого изделия. Контейнером может стать практически любая огнеупорная емкость по типу металлической трубы диаметром 80 – 100 мм. и длиной 40 – 50 см. В нижней части обязательно должно быть отверстие диаметром 7 – 10 мм. для подачи кислорода и розжига топлива. Верхняя часть обязательно должна быть закрыта, чтобы не случался подсос воздуха.
• Основу внутренностей устройства можно сделать, используя водопроводные тройники, сгоны и трубки разных размеров и диаметров. Они могут также и соединяться разными способами. Все зависит от наличествующих материалов.
• Сердцевину из предыдущего пункта можно расположить, как в верхней части изделия, так и в нижней. Примеры показаны на фото.
• Дымогенератор, в котором эжектор расположен в нижней части, будет отличным вариантом к небольшой коптильной камере. Только такой вид подключения может иметь недостаток в виде быстрого и частого затухания. Камеру сгорания в таком случае стоит ограничивать по высоте, но это уменьшит время непрерывной работы устройства, генерирующего дым.
• В случае с расположением эжектора внизу, открытая труба, ведущая в камеру сгорания, должна быть защищена от попадания щепы внутрь, что может повлечь за собой закупорку. Такая конструкция способствует естественной тяге в камере холодного копчения, потому что коптилка и загрузочный контейнер для топлива расположены на одном уровне. Если насос выключить – прекратится подача дыма тут же.
• Поэтому эжектор лучше устанавливать в верхней части изделия.
• Для подачи воздуха понадобится любой подходящий насос, даже аквариумный компрессор мощностью 4-5 ватт.
• Обычный компьютерный кулер также может быть компрессором.

Обслуживание

Весь процесс ухода за устройством заключается в подаче опилок и очистке от их истлевших остатков. В заводских моделях этот процесс автоматизирован, но если у вас самодельный дымогенератор, придется позаботиться этим вручную. На крупных промышленных коптильнях дымогенератор обслуживает специальный человек – оператор.

poluchi-teplo.ru

Дымогенератор для холодного копчения

Коптить скоропортящиеся продукты люди научились давно. И сегодня этот способ консервирования очень популярен. Существует два способа копчения: горячий и холодный. В первом случае огонь и дым располагаются в камере, где происходит и само копчение. То есть, камера сгорания и основная камера – это один и тот же резервуар. Холодное копчение – это когда обе камеры являются отдельными элементами коптильни, и соединяются они трубопроводом, по которому движется дым из одной части в другую. Для горячего копчения нет необходимости изготавливать оба элемента и промежуточный трубопровод, поэтому этот вид консервирования более легкий в плане изготовления и сборки частей коптильной установки.

Но срок хранения продуктов после горячего копчения небольшой по сравнению с холодным видом обработки. Поэтому многие выбирают именно второй вариант – холодное копчение. Коптить по этой технологии несложно, но можно увеличить эффективность процесса, если установить в коптильне, как ее неотъемлемую часть, дымогенератор для холодного копчения. Что собой представляет этот агрегат?

Дымогенератор для коптильни – это устройство, объединяющее в себе два элемента: камеру сгорания и трубопровод, соединяющий ее и камеру, куда развешиваются для копчения продукты. Оно может быть огромным, может быть небольшим. Все зависит от размеров самой коптильной установки. На бытовом уровне для этого используются маленькие агрегаты, в которые засыпаются опилки или небольших размеров древесная щепа. В камере сгорания ее поджигают, и там же происходит ее тление и выделение дыма. При этом дым, проходя по промежуточному трубопроводу, должен остыть и входить в основную камеру коптильни с небольшим давлением.

Давление создает компрессор для дымогенератора. Если устройство делается своими руками, то чаще всего умельцы используют для этого обычный компрессор, который применяется для подачи воздуха в аквариумы. Приборчик небольшой, маломощный, дешевый, с большим сроком эксплуатации, но его достаточно, чтобы обеспечить необходимым давлением коптильный аппарат.

Внимание! Использовать для холодного копчения мокрые продукты нельзя. Потому что дым будет просто растворяться во влажной среде и не работать как консерватор.

Разновидности дымогенераторов

Дымогенератор для холодного копчения – это многоплановая конструкция, которая имеет большое количество разновидностей. Но есть три основные схемы, которые обычно используют для создания данного устройства. Поэтому необходимо рассмотреть их по отдельности, и выявить, какой лучший.

Правда, необходимо учитывать тот факт, что все варианты похожи. А именно, в их конструкции присутствуют одни и те же элементы.

• Источник тепла и дыма.
• Камера, где этот источник образуется.
• Сеть, по которой дым перемещается в камеру копчения.
• Система охлаждения дыма.

Первая конструкция

Это самый простой вариант. По сути, необходимы две емкости. Одна будет заполняться опилками или щепой. В ней же сделано отверстие, к которому приварен патрубок. Вторая – и есть коптильня, в которую вешают продукты. В ней же, как и в первой, делается отверстие с приваренным патрубком. Если в первой камере патрубок приваривается сверху, то во второй снизу. После чего оба патрубка соединяются между собой шлангом, гофрой или трубой.

Камера сгорания устанавливается на открытый огонь. В виду отсутствие внутри кислорода топливо не горит, а тлеет, образуя большое количество дыма. По трубопроводу под действием тепла дым перемещается в основную камеру коптильни.

Скажем прямо, не самый лучший дымогенератор для копчения, потому что очень сложно контролировать, таким образом, сам процесс консервирования продуктов. Это в основном зависит от того, что внутрь камеры сгорания сложно добавлять сжигаемое топливо. Для этого придется все время открывать его и подбрасывать дровишки. А так как процесс копчения может иногда продолжаться не один день, то сложно и неудобно будет все время присматривать за опилками: сгорели они или нет.

Кстати, такие дымогенераторы сегодня еще продаются, как самый дешевый вариант. Обычно они снабжаются гофрированными трубами, с помощью которых можно изменять место установки и дымогенератора, и камеры копчения. При этом учитывается длина гофры. Чем она больше, тем интенсивнее происходит охлаждение дыма.

Вторая конструкция

Эта коптильная установка с дымогенератором, который в своем составе имеет блок управления. Уникальная разработка, с помощью которой можно контролировать и процесс тления топлива, и процесс копчения. При этом внутри дымогенератора установлен электрический элемент, который поджигает опилки. То есть, нет необходимости сложно, используя спички, зажигать щепу. Как показывает практика, на это уходит немало времени, особенно, если опилки и щепа не очень сухие.

Есть модификации таких дымогенераторов для копчения, которые поджог производят за счет электрической спирали. Такие нагревательные элементы стоят на электрических плитках. Так вот в процессе работы спираль все время горит, тем самым поддерживается горение древесного топлива.

По своей конструкции это небольшой аппарат, который с коптильней соединен гофрированным металлическим шлангом (трубой). Именно блок управления облегчает работу установки, плюс, дает возможность полностью контролировать холодное копчение.

Третья конструкция

Третий тип дымогенератора для холодного копчения – это установка, изготавливаемая своими руками. Здесь огромное количество модификаций, конструкций и схем. Главное – выбрать тот, который будет легко и дешево собрать. К примеру, обычный молочный бидончик, в крышке которого уже просверлено отверстие под ручку. Это отверстие и станет выходом для дыма. То есть, снимается ручка, и отверстие готово.

Чтобы собрать такой дымогенератор для холодного копчения, необходимы дополнительные детали. А именно:

• Тройник – фитинг для сборки трубопроводов.
• Переходник от трубы на шланг.
• Два сгона.
• Две зажимные гайки под диаметр сгона.
• Компрессор от аквариума.

На верхнее отверстие тройника накручивается сгон, на вторую резьбу сгона накручивается гайка. Этой резьбой сгон вставляется в отверстие крышки бидончика. С обратной стороны устройство зажимается второй гайкой. На одно из свободных отверстий тройника накручивается второй сгон. К нему будет подсоединяться шланг, который закрепится металлическим хомутом. На второй свободное отверстие вкручивается переходник, на который также будет надет шланг от компрессора (он обычно приходит в комплекте с прибором).

Может случиться так, что компрессор при такой конструкции будет задувать воздух в саму камеру сгорания топлива. Поэтому рекомендуется добавить в комплект дымогенаратора для копчения медную трубочку длиною чуть больше половины длины тройника. Ее вставляют со стороны переходника. Таким образом, удлиняется проход, по которому движется воздух от компрессора. Конец трубочки располагается за отверстием в камеру сгорания, так что поступающий из нее дым дополнительно тянется воздушным потоком и им же охлаждается.

Очень простая установка, не требующая применения каких-либо инструментов. Все делается руками. Сам дымогенератор работает хорошо и эффективно. Конечно, это не единственная конструкция. К примеру, еще одна простая модель – это муфельная модификация. По сути, это цементная или асбестовая труба, вокруг которой намотана электрическая спираль. Сверху спирали наматывается стеклоткань в качестве изолятора, и все конструкция помещается в цилиндр из жести. Внутрь закладывается топливо, которое под действием включенной в сеть спирали начинает тлеть. Нагревается татой дымогенератор быстро, отсюда и его эффективность.

Заключение

Итак, вот три позиции. Как можно сказать, что какой-то лучше из дымогенераторов для холодного копчения, а какой-то хуже. Первый прост в исполнении, но с его помощью сложно контролировать процесс тления топлива. Второй, наоборот, контролирует все происходящие в коптильне процессы, но очень дорогой. Третий вроде бы и прост, и дешев, но его придется делать своими руками, что тоже не всегда возможно. Ведь не все потребители умельцы. Поэтому каждый выбирает для себя свой дымогенератор. В любом случае выигрыш есть, потому что данные установки дают возможность в домашних условиях коптить мясные и рыбные продукты.

bouw.ru

Как сделать дымогенератор для коптильни холодного копчения своими руками: чертежи, устройство и видео

На витринах продовольственных супермаркетов всегда находятся различные продукты холодного копчения. Но, к большому сожалению, вкусовые свойства и качество этих с позволения сказать «деликатесов» очень далеки от идеала. Проблема заключается в технологии производства.

Последние несколько лет, в пищевой индустрии активно используются химические препараты, которые называются «жидкий дым». Рыба или мясо на некоторое время погружаются в раствор, получая характерный аромат и вид. Естественно, что к копчению данный процесс никакого отношения не имеет.

Внимание: данные добавки разрешены к использованию и сертифицированы. Негативное воздействие на организм у них не больше, чем от любых иных ароматизаторов и добавок.

Но ведь многим хочется натуральной пищи! Потому большинство гурманов предпочитают самостоятельно организовать холодное копчение, с помощью старых дедовских способов. Чтобы обеспечить эти потребности, в магазинах есть разные коптильные устройства, как для холодного, так и для горячего копчения. Традиционная технология под собой подразумевает разнесенные камеры, которые соединены длинным тоннелем, где охлаждается дым. Таким образом, не производится термообработка, и копченое изделие остается таким же мягким, как будто оно только что сделано.

Принцип работы установки холодного копчения

Как устроен дымогенератор? Камеры находятся на различных уровнях. Разнесение по высоте в дымоходе регулирует тягу, и влияет на быстроту охлаждения дыма. Разнос может быть до одного метра.

Внимание: для установки подобной конструкции необходимо наличие свободного пространства, а также желателен естественный уклон поверхности земли.

Эти условия не всегда есть на дачном участке или во дворе частного дома. Тем более, что сооружение настоящей коптилки под собой подразумевает проведение инженерных работ.

В камере снизу устройства (назовем ее топкой) проходит формирование дыма. Существует несколько вариантов:

• Относительно герметичная емкость, где при незначительном притоке воздуха топливо интенсивно тлеет (опилки или щепа). Поток свежего воздуха регулируется входной заслонкой. Он обязан быть недостаточным для возгорания, и при этом обеспечивать в дымоходе естественную тягу;
• Следующий вариант — двухкамерная топка. Разводится открытый огонь под жаровней, а на железный лист насыпается топливо для создания дыма (та же щепа или опилки). Тяга появляется в верхней камере лишь для дыма.

Верхняя камера (непосредственно коптильня) наполняется дымом, внутри ярусами развешиваются продукты, и начинается насыщение натуральным ароматом. Независимо от варианта дымообразования, данный процесс занимает довольно долгое время и нуждается в постоянном контроле.

Естественно, расход топлива (уголь, дрова) довольно высокий. Есть варианты электрических или газовых топок. Процедура контроля в этом случае упрощена, однако добавляются дополнительные траты на энергию.

Коптилка с дымогенератором

Вышеописанные приспособления из-за своих габаритов имеют ограничения по использованию. В некоторых случаях требуется переносная установка, которую будет возможно с собой взять на дачу, чтобы приготовить оперативно продукты. Потому современные технологи создали дымогенератор для коптильни.

Такое автономное устройство можно соединить с коптильной камерой и за непродолжительное время заполнить ее густым дымом. Причем расход топлива является минимальным. Дымогенератор эффективно работает, без каких-либо потерь драгоценного дыма.

Основное отличие от стационарных устройств — потребуется принудительная циркуляция воздуха для создания охлаждения и избыточного давления. Дым генератора собой представляет смесь с чистым воздухом в необходимом соотношении.

Коптилка с дымогенератором для холодного копчения

В продаже есть большой выбор заводских изделий, про которые мы расскажем. А также рассмотрим, как сделать своими руками дымогенератор для коптильни.

Это компактные и добротные изделия, которые полностью готовы к использованию. В комплекте находится подробная инструкция по применению и комплект подвесов для различных пищевых заготовок. В классических изделиях дым охлаждается благодаря длине дымохода. Естественно, компактный дымогенератор имеет и небольшие размеры подводящей трубы. В этих устройствах температура дыма все-таки не дает возможность получить в идеальном виде холодное копчение.

Внимание! При копчении не горячим (теплым) дымом снижается время приготовления за счет определенного ухудшения качества продукта, так как теплый воздух способствует образованию жира, этим самым снижая сочность продукта.

Традиционная технология подразумевает использование дыма с температурой воздуха окружающей среды. В этом случае заготовка только немного подвяливается снаружи, сохраняя внутри сочность и мягкость. Потому изготовители придумывают разные ухищрения, чтобы при сохранении небольшого размера создать генератор холодного дыма.

Водяное охлаждение

Охладительная камера имеет конструкцию из двух корпусов, когда один вставляется вовнутрь другого. В наружном корпусе циркулирует вода. Чтобы снизить расход, напор можно установить небольшим. Большинство экономных хозяев не выливают воду, а лишь сливают из одной емкости в другую. Это можно организовать на дачном участке при помощи поливочной бочки с дождевой водой.

Внутренняя камера – это теплообменник для охлаждения дыма. Контактируя с холодными стенками от воды, дым быстро остывает и с оптимальной температурой поступает в коптильню.

Воздушное охлаждение

Дым перед поступлением в камеру коптильни проходит сквозь длинную трубу, которая закручена в форме змеевика. Охлаждение проходит благодаря теплообмену в среде окружающего воздуха. Интенсивность хуже, в отличие от использования водяного охлаждения, но дешевизна и простота конструкции сводит эти недостатки на нет. При этом размер змеевика может быть совершенно любым, насколько хватит пространства и материала.

Внимание: дымоход желательно изготавливать из металла. Так как у него лучшая теплопроводность, и, соответственно, и теплообмен.

Изготовить дымогенератор с охладителем можно своими руками, используя чертежи. Для экономии пространства змеевик можно расположить вокруг топки. Нужно обеспечить хорошую воздушную циркуляцию, чтобы не мешал охлаждению горячий корпус дыма в трубе.

Все заводские конструкции стоят довольно дорого. Невзирая на то, что дымогенератор холодного копчения в дальнейшем себя непременно окупит (с учетом стоимости на копченое мясо), многие экономные хозяева предпочитают изготавливать его своими руками.

Как изготовить дымогенератор холодного копчения своими руками?

Для начала будет необходима емкость, устойчивая к повышенным температурам. Подходит кастрюля из нержавеющей стали с высокими бортами, либо бидон для молока, опять-таки, из нержавейки. Нельзя применять эмалированные емкости, так как эмаль от жара рано или поздно потрескается, и оголенный металл быстро покроется ржавчиной. Правильный дымогенератор для коптилки обязан быть не только практичным, но и эстетичным.

Основное достоинство бидона заключается в том, что крышка является герметичной сама по себе и прочно входит в горловину. В кастрюле необходимо сделать какой-то фиксатор.

• Выполняем в крышке отверстие 0,5 дюйма, под стандартный размер сантехнических устройств. Это можно выполнить толстым сверлом, а после увеличить шарошкой. После в отверстие вставляем стальной тройник, который используется в сантехнике.
• В тройник крепим стальную трубу, которая будет играть роль воздуховода. Когда не планируется устанавливать охладитель дыма, то трубку желательной выбрать подлинней. В этом случае дымогенератор будет подавать напрямую дым в корпус самодельный коптильни.
• Немаловажная часть дымогенератора – форсунка. При помощи нее дым увлекается воздушным потоком в необходимом направлении. Для изготовления будет необходим штуцер для поливного шланга, и медная трубка, которая по сечению соответствует внутреннему диаметру штуцера.

Внимание: трубка обязана быть такого размера, чтобы заходить в тубу воздуховода почти на всю длину, как показывает схема.

Этот дымогенератор для коптильни можно сделать своими руками приблизительно за час. Естественно, с условием, что все элементы были предварительно приобретены. Осталось сделать только отверстие для розжига, которое можно буквально пробить острым ножом.

В роли нагнетателя устанавливается простой аквариумный компрессор. Специальных требований к производительности нет, но все-таки конструкцию желательной выбрать поршневую. Поскольку иные варианты не подходят, так как не могут удержать необходимое давление. Компрессорная трубка подсоединяется к штуцеру форсунки.

Система функционирует таким образом: дым, который образуется благодаря тлению опилок или щепы, увлекается при помощи форсунки вслед за подаваемым воздухом. В отверстие для растопки попадает свежий воздух, который поддерживает тление. Если во время работы опилки норовят загореться – снижается мощность компрессора.

Дымогенератор, который сделан своими руками, нетребователен к конструкции камеры коптильни. Для этого небольшого устройства подходит простая картонная коробка. Сверху делаем отверстие для сброса давления. Дымогенератор за несколько минут заполняет дымом коробку из-под кондиционера.

В этом режиме он сможет проработать несколько часов. За данное время вы подсыпаете несколько горсток опилок раз в два часа, а за компрессором не надо следить, так как это пассивный режим и он рассчитан на круглосуточную работу.

Безопасность эксплуатации

Конструкция дымогенератора имеет определенные особенности, потому нужно соблюдать некоторые правила безопасности:

• желательно выбрать нержавеющий или металлический корпус, который имеет слой жаростойкой краски;
• устройство устанавливается на пожаробезопасную и прочную поверхность;
• управляющий блок на случай непредвиденных обстоятельств обязан быть оборудован элементом автоматического отключения;
• электропроводка обязана быть удалена от источника действия повышенной температуры.

Соблюдая эти простые правила, можно избежать не только поломок самого самодельного генератора дыма для копчения, но и травм, и иных неприятностей со здоровьем.

Таким образом, рассмотрев актуальные предложения на рынке и после полной оценки своих собственных сил, будет довольно легко правильно принять решение. Чтобы сделать своими руками в домашних условиях дымогенератор или газогенератор для холодного копчения, только лишь чертежей недостаточно. Необходимы не только теоретические познания как он устроен, но и практические умения. Однако при грамотном подборе комплектующих деталей в этом случае возникнут минимальные трудности.

domsad.guru

Дымогенератор для холодного копчения своими руками: назначение, принцип работы, изготовление

Незабываемый вкус многим рыбным, мясным деликатесам придает их обработка дымом тлеющих древесных опилок (щепы). Для лучшего сохранения продуктов идеально подходит способ холодного копчения, невозможный без особого приспособления – дымогенератора. Об их видах и особенностях работы расскажем в этой статье.

Назначение и использование дымогенератора

Это устройство используется для получения плотного насыщенного ароматного дыма на протяжении длительного времени для обработки пищевых продуктов, которая может достигать десяти и более часов. При этом газовая смесь подается под небольшим напором, обеспечивающим оптимальное заполнение коптильной камеры различного объема от нескольких до сотен литров. С этой целью часто используется электрический насос различной мощности.

Дымогенераторы различаются по объему производимого дыма, времени постоянной работы и объема коптильной камеры, которую они могут обслуживать. Для личного использования достаточно небольшого приспособления, позволяющего обеспечить единовременное копчение нескольких килограммов рыбных или мясных продуктов. Современный рынок не изобилует предложением дымогенераторов, что, вероятно, связано с низким распространением этого способа заготовки продуктов в промышленных маштабах. Есть варианты российского и зарубежного производства.

Из первых можно выделить аппараты под маркой «Егерь» и «Вихрь», производимые на высоком профессиональном уровне, но имеющие высокую стоимость (примерно 25000 руб), что ограничивает их использование в домашнем копчении. Меньшей стоимостью отличаются генераторы серии Hobbi Smoke, пригодные для небольших объемов продуктов и домашнего копчения. Из зарубежных аналогов выделяются аппараты марки Original BradleySmoker производства Канады.

Устройство простейшего дымогенератора

Строение дымогенератора

Принципиальная схема дымогенератора не сложна и вполне доступна для понимания каждому. Основа приспособления – корпус, который может иметь как прямоугольное, так и круглое сечение.

Наилучшим материалом для его изготовления является сталь различной толщины и другие металлы или их сплавы. Это могут быть круглые или прямоугольные трубы подходящего диаметра, металлические емкости и т.п. Назначение корпуса заключается в хранении требуемого объема топлива и ограничение подаваемого кислорода в зону горения. Генерация самого дыма происходит за счет медленного тления загружаемых внутрь опилок, стружек, щепы и других отходов обработки древесины лиственных пород (преимущественно ольхи, яблони, груши, бука). Медленное горение обеспечивается достаточно плотной укладкой предварительно измельченного древесного топлива, а так же ограничением количества воздуха, поступающего в зону горения.

Для того чтобы осуществить поджиг топлива могут быть использованы внешние источники пламени – газовые горелки, а так же внутренние – небольшие вольфрамовые спирали с приводом 220 V через регулируемое сопротивление. При подключении к сети спираль раскаляется и приводит к возгоранию щепы. Для поджига древесных отходов извне в нижней части корпуса изготавливается небольшое окошечко.

После загрузки топлива и легкого его уплотнения достаточно поднести зажигалку на несколько секунд к отверстию в корпусе и запустить процесс генерации дыма.

Часто для улучшения отвода основного продукта приспособления из зоны горения – дыма внутрь корпуса устанавливается перфорированная стальная трубка или плотно навитая пружина. Она может дополнительно фиксироваться или изготавливаться в съёмном варианте.

Отвод газообразной смеси осуществляется через выводящую трубку, которая может крепиться непосредственно к корпусу приспособления с помощью сварного шва или к его крышке.

Обеспечение лучшей тяги, смешивание чистого воздуха и густого дыма, что приводит к усилению потока дыма, достигается путем использования несложной системы, состоящей из металлической трубки небольшого диаметра и гибкого трубчатого привода, присоединяемого к небольшому компрессору, например, аквариумному.

Нагнетатель воздуха (более тонкая трубка), необходимо зафиксировать в таком положении, чтобы внутренний его конец входил в газоотводную трубку не более чем на 1 см. относительно вертикальной оси всего устройства.

При проектировании и изготовлении приспособления необходимо обращать на этот факт пристальное внимание.

Сборка дымогенератора своими руками

В случае организации домашней коптильни небольшого объема несложный дымогенератор можно изготовить из двух консервных банок разного размера. Одна из них будет служить корпусом приспособления, вторая – бункером для топлива.

На дне большей емкости разметьте круг, диаметр которого равен диаметру дна меньшей банки. С помощью линейки разделите окружность на восемь сегментов.

Далее в центре сверлим отверстие диаметром 18-20 мм с помощью сверлильного станка или электродрели.

Сверление тонколистового металла удобно выполнять центрованным спиральным сверлом (такие сверла используют для работы по дереву) при небольшой подаче и на средних скоростях вращения.

Отверстие необходимо для вырезания оставшихся частей сегментов окружности до линии окружности с помощью электролобзика с установленной пилкой по металлу, отличающейся более мелким зубом и меньшей длиной.

Далее отгибаем вырезанные «язычки» так, чтобы они плотно входили в меньшую банку.

Далее в меньшей банке, отступив от дна 1 см, просверливаем три отверстия диаметром 1/2 дюйма так, чтобы два из них располагались строго напротив друг друга, а третье было перпендикулярно их оси. Отверстия, расположенные напротив друг друга, будут служить для фиксации трубки, подающей воздух, а третье отверстие необходимо для запуска генератора (поджига).

Теперь банки на время можно отложить в сторону и подготовить следующие детали:

• Отрезок полудюймовой оцинкованной трубы длиной около 12 см с нарезанной резьбой на обоих торцах;
• Полудюймовый сгон;
• Латунный штуцер с наружной резьбой диаметром 1/2 дюйма;
• Латунная, медная или стальная трубочка, диаметр которой позволяет ей входить в сквозное отверстие в штуцере.

Примерно в середине стальной трубки с помощью сверла необходимо изготовить одно продолговатое (на вертикальном фрезерном станке) или несколько рядом расположенных (на сверлильном станке) отверстий диаметром 10 мм.

Следующий шаг – с помощью сгона присоединить штуцер к стальной трубке и установить в него трубочку малого диаметра, на которую необходимо установить гибкий шланг компрессора.

Далее переходим к сборке приспособления. Для этого на дно большей емкости монтируем небольшие ножки, согнутые из стальной полосы сечением 1х15 мм. К отогнутым ранее сегментам саморезами по металлу закрепляем меньшую емкость.

В соответствующее отверстия устанавливаем собранный ранее дымоход. При этом продолговатое отверстие, просверленное в стальной полудюймовой трубке, должно располагаться в центре меньшей банки.

Теперь переходим к испытанию полученного приспособления. Для этого устанавливаем его в удобном месте и присоединяем к гибкому шлангу компрессор достаточной мощности.

Внутрь бункера и самого дымогенератора закладываем топливо, например, пеллеты из древесины лиственных пород. Хвойная древесина содержит большое количество смолы, которая при сгорании дает сильную копоть и неприятный запах. Ее для генерации дыма в коптильнях использовать не рекомендуют.

Испытание дымогенератора

При первом запуске необходимо опытным путем найти удачное положение самой тонкой трубки дымогенератора. Как говорилось выше, в таком положении конец этой трубки будет находиться не далее 1 см. от продолговатого отверстия. Нагнетаемый компрессором воздух создает разряжение воздуха около конца тонкой трубки – то есть в зоне продолговатого отверстия, через которое и выводится дым из зоны тления опилок. При этом, подбирая положение тонкой трубки, вы настраиваете характеристики дыма, которые требуются именно для вашего процесса копчения.

Убедившись в качестве работы нашего дымогенератора устанавливаем его около входного отверстия коптильной камеры и начинаем производство деликатесов для семьи и друзей.

Примеры наших читателей

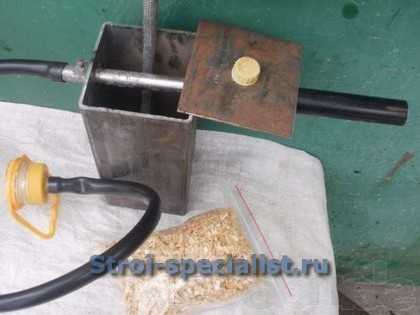

Петр Викторович Демин  прислал на обсуждение фотографии своего самодельного дымогенератора с небольшими комментариями к ним:

Для удобства картинки можно увеличить.

«В качестве нагнетателя воздуха, можно использовать кулер от ноутбука. Он как мини-турбина, может спокойно создать нужный поток воздуха в трубке D10 mm, питание 5 в. позволяет крутить его даже от батарейки сотового телефона. Я доволен им т.к. с компрессором вышла заминка и пришлось срочно выпутываться. Фотография с бутылкой — пробный вариант с маленьким кулером, работал отвратительно, тяги почти не давал.

На воздушной трубке видны риски, это для удобства регулировки глубины её погружения. На фото с холодильником — пластиковые трубы водоснабжения, я сделал прозрачное окно для контроля дымообразования.

Корпус дымогенератора сделан из ОП-5-1, он имеет широкую съемную крышку — удобно засыпать опилки. Турбина использовалась слишком мощная, для данного агрегата, поэтому пришлось добавить заслонку, хотя можно было и блок питания с регулировкой напряжения поставить. Воздушная трубка выполнена из телескопической антенны.»

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

stroi-specialist.ru

виды устройств и технология их изготовления

Очень много лет человечество практикует процесс копчения разных продуктов. Популярность подобных изделий основана на том, что можно провести консервирование продуктов питания, которые относятся к категории скоропортящихся. Посредством грамотно проведенного копчения, можно получить свежие продукты с замечательными вкусовыми качественными характеристиками. Многие сейчас используют дымогенератор для холодного копчения.
По сравнению с прошлыми веками, в плане технологий люди уже давно шагнули вперед, но рыбу и мясо не перестали коптить, просто используют иные, более качественные устройства.
