Cтолбчатый фундамент из блоков: как сделать своими руками

Что такое столбчатый фундамент из блоков – легкое в возведении и по весу, доступное решение. Особенно часто его рекомендуют для возведения небольших одноэтажных строений на участках.

Содержание

Какие блоки можно использовать

Фундамент столбчатый стараются сделать из легких блоков. Если же приняться за возведение фундамента из массивных и тяжелых блоков, то о том, чтобы сделать это вручную, и речи быть не может. Понадобится подгон специальной техники, осуществляющей перемещение тяжелых блоков, что повысит затраты на строительство.

Да и не каждый участок попросту может предоставить условия для разворота подобной техники. Так что чаще всего, когда говорят о столбчатом фундаменте, имеют в виду столбчатый фундамент из блоков 20х20х40. Вес таких блоков обычно не превышает 30 кг. Размеры блоков описывает ГОСТ 13579–78.

Итак, наиболее распространенные в строительстве фундаментов типы блоков:

пенобетон
газосиликат
шлакоблок
керамзитобетон
арболит
пористые керамические

Важно! О блоках ФБС речи в данном случае не идет – это массивные образцы, предназначенные для возведения ленточного фундамента при помощи специальной техники.

При этом у каждого типа блоков есть свои минусы и свои достоинства. Так, для сарая из блоков можно выбрать пеноблок как легкий и современный материал, который не предусматривает значительной нагрузки. Из газоблоков и из шлакоблоков также можно сложить строение, которое не станет излишне нагружать фундамент.

Их главный минус – плавающие, неточные размеры у различных производителей. Керамические могут быть излишне дорогим решением для возведения хозпостроек, а арболитовые сильно впитывают воду. Из пескоблока, или пескоцементных блоков, обычно выкладывают стены строений.

Для газобетонных блоков впитывание воды является слабым местом, что заставляет усиливать гидроизоляцию.

Устройство столбчатого фундамента из блоков

Если кратко, столбчатый фундамент бывает заглубленным, мелкозаглубленным и незаглубленным. Сложить незаглубленный столбчатый фундамент своими руками из блоков – в меру простая задача, за реализацию которой можно браться, имея небольшой опыт в строительстве и желание четко следовать требованиям.

Но прежде чем задаваться вопросом, как сделать фундамент для сарая или для каркасного дома, стоит выяснить тип грунта на участке, обратившись к соответствующим специалистам. Если не следовать этим рекомендациям, то уже к 2 годам возможно получить растрескивание фундамента или стен со всеми вытекающими последствиями.

Проще всего возводить столбчатый фундамент на скальных грунтах и конгломератах. Они практически не смещаются, не пучинятся при морозе и не создают гидроизоляционных проблем. Глинистые почвы и суглинки лучше оставить для ленточных образцов фундаментов.

Песчаник и осадочные породы также годятся для сооружения столбчатых фундаментов после соответствующих исследований.

Важно! Еще два параметра, которые влияют на заглубленность фундамента – это глубина промерзания почвы и уровень залегания грунтовых вод. Чем ближе грунтовые воды к поверхности, тем глубже доведется прокладывать фундамент, к тому же заботясь о гидроизоляции.

При значительной глубине промерзания почвы также углубляют и фундамент. Если в почве обнаруживаются так называемые водные «линзы» — места, где скапливаются грунтовые воды, то о сооружении именно столбчатого типа фундамента можно забыть. Вместо этого придется обратиться к свайным образцам.

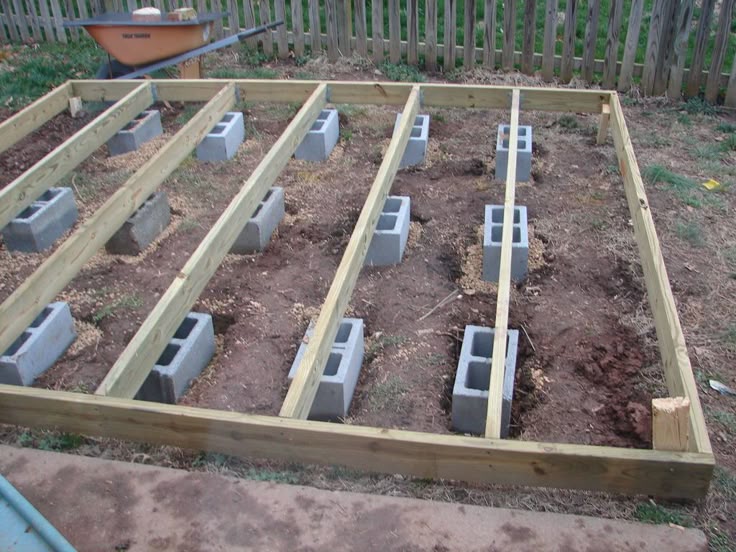

Опорно столбчатый фундамент с применением бетонных блоков еще до сооружения стен выглядит как равномерно расставленные блоки по площади будущего строения. Железобетонные блоки, или ФБС, обычно используются для сооружения ленточного сборного фундамента, тогда как для столбчатого фундамента выбирают более легкие блоки перечисленных выше типов.

Для каркасных сооружений на ситуационных почвах вполне подходит устройство столбчатых фундаментов в виду отсутствия подвала. Пошаговая инструкция позволит все сделать в точности.

Изыскания и расчет

Для расчета столбчатого фундамента из блоков используются соответствующие калькуляторы и схемы. В них учитывается глубина промерзания почвы и ее способность выдерживать нагрузку, а также вес сооружения и материал стен.

Для расчетов нагрузочной способности фундамента необходимо также выбрать материал блоков и площадь, а также этажность планируемого здания. Как уже отмечалось выше, не стоит экономить на гидро- и геоизысканиях, иначе это может привести к разрушению всей постройки. Как только все расчеты произведены, приступают к разметке и сооружению фундамента.

Разметка и земляные работы

Разметку производят при помощи колышков, уровня и веревок, отмечая как периметр будущего фундамента, так и расположение блоков. Вот как выглядит незаглубленный фундамент по схеме: песчаная подушка толщиной не менее 15 см для каждого из блоков, затем собственно блоки с вертикальной гидроизоляцией, а на вершине всей конструкции находится деревянный ростверк.

Для фундамента мелкозаглубленного типа уже понадобится рытье поглубже. Ведь доведется использовать песчаную подушку толщиной около 50 см. Ширина песчаной подушки также должна превосходить по ширине блочную конструкцию, обычно это около 90 см. Также при укладке блоков обеспечивается оклеечная и цементная гидроизоляция, сооружается бетонная отмостка.

Из всех типов фундаментов заглубленный потребует больше всего земельных работ, так как углублен наиболее всего. Также потребуется сооружение песчаной подушки около 15 см глубиной, значительно превосходящую ширину блоков по ширине. Далее в траншею устанавливают блоки, которые засыпаются грунтом, осуществляется гидроизоляция.

Сделанные земляные работы для столбчатого фундаменте несравнимы с земляными работами для ленточного фундамента. Их вполне по силам произвести своими силами при помощи штыковой лопаты. Предварительно участок очищают от мусора, камней, ветвей и дерна.

Подушка

Подушка из песка обеспечивает строению устойчивость, поэтому всегда должна превосходить ширину блочной кладки по этому же параметру. Что для незаглубленного, что для заглубленного фундамента – она примерно одинакова по высоте, и только мелкозаглубленный фундамент потребует слоя песка большей высоты.

После засыпания песка его трамбуют при помощи специального инструмента, а также поливают водой из шланга, чтобы подушка давала усадку. До насыпи из песка допустимо создание щебневой подушки, которую необходимо утрамбовывать при помощи инструмента.

Подошва

Установка мелкоразмерных блоков осуществляется по схеме. Между ними не должно быть расстояние более полутора метров. Обычно для каждого из блоков по разметке вырывают собственную яму, но иногда по периметру будущего строения устраивают общую траншею.

Блоки устанавливаются на песчаную подушку, допустимо использование щебенчатой подушки до песчаной подушки. Чем выше глубина промерзания почвы, тем более заглубленным должен быть фундамент.

Столбы

Столбы создаются из двух или четырех блоков. В любом случае, при укладке следующего слоя блоков необходимо развернуть их ориентацию на 90 градусов, чтобы не совпал шов между ними. Монтаж производится на раствор из цемента М400, песка, щебня в соотношении 1: 2: 5. Раствору необходимо дать время для застывания.

Важно! В том случае, когда идет речь о строительстве небольших домов и построек, есть смысл в том, чтобы устанавливать блоки не на готовую бетонную смесь, а на вымешанную самостоятельно. Все дело в том, что расход такой смеси будет небольшим.

Мелкозаглубленный фундамент может потребовать небольшое количество блоков, для заглубленного образца понадобится уже большее количество слоев из блоков, все зависит от их размеров. В среднем это может быть 5 слоев из блоков небольшого размера, полтора слоя обычно находятся над уровнем грунта.

Ростверк

Ростверк – это особые ребра жесткости для постройки. Его сооружают после укладки фундамента. Ростверк должен в любом случае соединять два соседних столба из блоков, если они находятся под углом 180 или 90 градусов в отношении друг друга.

Таким образом, получают клетчатую структуру из досок. Сооружение ростверка поможет распределить вес всего строения равномерно по фундаменту. Если этого не сделать, порча конструкции практически неизбежна. При этом ростверк не допускает сооружения подвального этажа и в целом многоэтажного строительства, требует дополнительных утепляющих материалов.

Гидроизоляция

Некоторые виды блоков, например, газоблоки, не могут похвастаться высокой устойчивостью к влажности. Но даже в случае работы с прочими типами блоков не стоит пренебрегать правилами гидроизоляции. Гидроизоляция для столбчатого фундамента может быть разных типов и располагаться в разных местах конструкции. Чаще всего используют смешанный, или комбинированный тип, защищающий от влаги конструкцию целиком.

Необходимо защитить от влаги внешнюю сторону фундамента, а также особое внимание уделить блокам, которые располагаются ниже уровня грунта. Но и блоки, которые находятся выше уровня грунта, также нуждаются в гидроизоляции, обычно ее проводят вплоть до высоты в 30-50 см.

Особую опасность представляют циклы оттаивания и замерзания для бетона, а значит и фундаментных блоков, постепенно понижая его прочность и приводя к образованию трещин. Таким образом, о гидроизоляции необходимо заботиться не только в случае близкого залегания грунтовых вод и высокой влажности при повышенном количестве осадков, но и в местностях с оттепелями в холодный период года.

Интересно! Еще один необходимый тип гидроизоляции называется отсечным. Его сооружают между стеной и фундаментом, чтобы исключить попадание влаги от фундамента к стенам капиллярным путем. Для этого верхнюю часть столбов из блоков обмазывают битумом, а также накрывают кусками рубероида.

Сооружение незаглубленного столбчатого фундамента – одно из наиболее экономичных и простых решений. Другие типы столбчатого фундамента также применяются. Блочный фундамент – это одно из лучших решений для небольших строений на устойчивых почвах.

Столбчатый фундамент из шлакоблока своими руками

Сначала я расскажу, почему именно мой выбор пал на столбчатый фундамент из шлакоблока, какие в нем достоинства я нашел. Первое, это дешевизна, скажу, что более дешевого фундамента еще не придумали. Второе, простота устройства. Здесь очень все просто, никаких сложных манипуляций выполнять не нужно, с поставленной задачей справится любой желающий человек, даже без строительного образования. Третье, хорошая ремонтнопригодность. Если какой-то из блоков выйдет из строя, его очень просто заменить. Из недостатков можно выделить то, что могут быть не равномерные просадки (усадки) вследствие намокания основания или же вследствие морозного пучения.

Столбчатый фундамент из шлакоблока. Этапы строительства

Ну вот, с технологией фундамента я определился, можно приступать к его возведению. Вкратце расскажу, каким будет мой фундамент. Основной материал – это шлакоблок. Он будет установлен на тротуарную плитку, а плитка на подготовленное основание.

Размер котельной будет 2,5х5м, значит, мне нужно сделать разметку исходя из этого размера. Вооружившись садовым шпагатом, несколькими кусками арматуры и рулеткой я начал размечать место под будущую постройку. Что бы прямоугольник получился с прямыми углами, нужно сделать его диагонали одинаковыми, с этим сложности не возникло.

Теперь можно снимать растительный слой грунта. Делать это нужно обязательно, так как в нем содержится растительные остатки, которые со временем сгниют и дадут существенную усадку. Начал я убирать растительный слой на глубину штыка лопаты под всем пятном застройки, но потом отказался от этой идеи, так как это довольно таки трудоемко. Поэтому мной было принято решение убирать растительный слой толщиной 10 см, а под самими блоками убирать грунт на 30 см. На место убранного грунта засыпаю песок, но лучше засыпать щебень. Песок я сыпал потому, что у меня он был в наличии. Засыпаю песок и послойно его трамбую ногами.

Что бы знать, где копать ямки я предварительно выставил блоки и наметил места.

После подготовки основания можно приступать к укладке тротуарной плитки размером 40х40 см и толщиной 6 см. Плитку укладываю по лазерному уровню. Высоту регулирую с помощью подсыпания или удаления песка. Зачем нужна тротуарная плитка, спросите вы. Она нужна для увеличения площади опирания фундамента и как следствие, увеличение несущей способности.

Для простоты выравнивания блоков был сооружен деревянный каркас из досок. Сделал короб (шаблон) и уже по нему ровнял блоки.

Блоки я купил пустотные, а для фундамента нужны полнотелые. В продаже я такие не нашел и решил залить пустоты раствором с пропорциями 1:5. Цемент использовал марки М500 и речной песок.

Пространство между тротуарной плиткой я засыпал песком, что бы зафиксировать ее в проектном положении. Теперь можно расставлять сами блоки. После заполнения их раствором, они существенно прибавили в весе, и переносить их стало довольно таки тяжело.

На это нужно обратить внимание, лучше процедуру заполнения раствором делать в непосредственной близости к месту их установки. Тротуарная плитка у меня уже выставлена по размерам, то блоки нужно выставить по центру плитки и на этом можно сказать, что столбчатый фундамент из шлакоблока готов.

Стоимость материалов

Тротуарная плитка 40х40 см – 15 шт – 785грн/1992р/31$.

Шлакоблок 38х19х19 см – 15 шт – 330грн/867р/14$.

Цемент М500 – 1м – 84грн/220р/3,5$.

Итого: 1199 грн/3079р/48,5$.

Направляющая для подпорных стен своими руками

Бетонные блоки для подпорных стен просты в установке и идеально подходят для строительства подпорных стен для почвы, рекультивации склонов, уменьшения эрозии и даже создания декоративных садовых стен, ящиков для растений и грядок для овощей. Бетонная кладка прочна, износостойка и не склонна к гниению, а это значит, что у вас будет долговечная стена.

Ассортимент подпорных стен Adbri настолько прост в установке, что вы можете преобразить свой задний двор всего за выходные! Прежде чем начать, убедитесь, что вы провели исследование, чтобы убедиться, что работу нужно выполнить только один раз. Чтобы помочь вам, мы составили руководство по подпорным стенам, которое вам нужно знать.

ПЕРЕД НАЧАЛОМ

Самая важная часть проекта — планирование, как говорится, если вы не планируете, вы планируете потерпеть неудачу, поэтому не пропускайте этот шаг.

Набросайте план того, что вы хотите построить

Сделайте точные замеры площади и отметьте их на своем плане, это облегчит расчет того, сколько блоков вам нужно заказать. Также рекомендуется заказывать на 5% больше, чем вам нужно, на случай поломки
Выберите свои блоки. Имейте в виду, что разные блоки лучше подходят для разных проектов.
Выберите цвет и текстуру, которые будут дополнять окружение вашего проекта

Если высота вашего проекта превышает 1 метр, дважды уточните у совета, так как вам может потребоваться одобрение. Стены, находящиеся рядом со зданиями, подъездными путями, где может скапливаться большое количество воды или ливневых стоков, как правило, нуждаются в помощи специалиста. В случае сомнений всегда обращайтесь в местный совет, чтобы избежать неприятных сюрпризов в будущем.

Необходимое оборудование

ИНСТРУМЕНТЫ
Тачка	Рулетка	Уплотнитель
Пистолет для герметика	Струна	Деревянные колья
Лопата/лопата	Резиновый молоток	Молоток и больстер
Защитные очки	Спиртовой уровень	Метла

МАТЕРИАЛЫ
Дорожная основа 20 мм	Дренаж 14-20 мм
Durablend Бетонный песок	Строительный клей
Аэрозольная краска для маркировки	Ваш выбранный блок

ВСЕ В ПРОЦЕССЕ ПОДГОТОВКИ

Фундамент – самая важная часть стены. Плохая подготовка может привести к нестабильности стены, поэтому перед началом любого проекта по блокировке убедитесь, что основание подготовлено правильно. Потратьте дополнительное время, чтобы правильно подготовиться, если вы начнете уровень, вы закончите уровень.

Прежде чем приступать к раскопкам, решите, какой фундамент лучше всего подходит для вашего проекта. Что касается фундамента/основания, есть 3 варианта: бетонный фундамент, основание из уплотненного щебня или основание из блоков Torpedo™.

Уплотненное дорожное основание

Уплотненное дорожное основание чаще всего используется для стандартных гравитационных подпорных стен.

Расправьте 20-мм дорожное основание в траншею. Имейте в виду, что глубина дорожного основания будет зависеть от высоты вашей стены. Глубина может достигать 450 мм.
Уплотните дорожное основание с помощью катка, сделав его максимально ровным

Фундамент с бетонной выравнивающей подушкой

Бетонный фундамент обычно используется там, где состояние грунта неудовлетворительное, или при превышении максимальной высоты неармированных стен в инженерном проекте.

При изготовлении бетонной подушки лучше всего заливать бетон за один раз. Если подкладку заливать поэтапно, оставляя ее частично или полностью сохнуть между заливками, бетон может треснуть в месте соединения. Трещина в основании может привести к проблемам со стабильностью в будущем.
Глубина вашей бетонной подушки зависит от высоты вашей стены и может достигать 450 мм, для армирования требуется стальная траншейная сетка.

Базовый блок Torpedo Фундамент

Базовый блок Torpedo™ лучше всего подходит для проектов «сделай сам», поскольку это самый быстрый и простой способ создания ровного фундамента.

Нанесите слой песка Durablend Concrete толщиной не более 25 мм и выровняйте его
Поместите первый базовый блок Torpedo™ вниз. Используя резиновый молоток и спиртовой уровень, вставьте базовый блок в нужное положение и убедитесь, что он выровнен. Продолжайте, пока не будет заложен фундамент
Первый ряд блоков необходимо прикрепить к базовым блокам с помощью строительного клея.

После того, как вы определились с типом фундамента, подходящего для вашего проекта, можно приступать к работе.

УСТАНОВКА САМ

Шаг 1. Разметка быть установлен. Это будет вашим руководством, когда вы начнете копать.

Этап 2: Раскопки

Перед любыми раскопками обязательно позвоните по номеру 1100
Выкопать траншею для фундамента

Помните, что глубина вашего фундамента будет зависеть от конечной высоты вашей стены. Для небольших стен высотой в 1 или 2 ряда выкопайте траншею на глубину ок. 100мм. Чтобы обеспечить достаточную поддержку и устойчивость вашей стены, чем выше стена, тем глубже должен быть фундамент.

Ширина вашего фундамента также должна быть выкопана, чтобы по крайней мере удвоить ширину вашего блока.

Шаг 3. Соорудите фундамент

В соответствии со схемами выше заложите основание/основание.

Не торопитесь на этом шаге и убедитесь, что все сделано правильно. Хорошее ровное основание облегчит вам укладку блоков.

Шаг 4: Укладка первого ряда

Плотно уложите блоки бок о бок, убедившись, что они выровнены по обеим сторонам и спереди назад. Используйте резиновый молоток и спиртовой уровень, чтобы постучать по блокам и проверить их положение 9.0014
Если у вас есть наклонная земля, начните с самой низкой точки вашей стены, если у вас плоская земля, мы рекомендуем вам начать с самой заметной точки
Чтобы убедиться, что ваш первый ряд ровный и прямой, вам нужно будет отметить место, где идет стена. Для прямых стен используйте струну или шланг для изогнутых стен

Шаг 5: Блоки заполнения и обратной засыпки

Если выбранные вами блоки пустотелые, вам необходимо заполнить их дренажным шлаком 14-20 мм
Обратная засыпка за стеной дренажным шлаком толщиной 14-20 мм для создания дренажной колонны за стеной

Этап 6: Дренаж

Дренаж важен при строительстве подпорных стен, поскольку он отводит воду от стены
Уложите 65–100 мм трубу Aggi, покрытую чулком, за первым рядом блоков
Обратная засыпка за стеной с дренажным шлаком 14-20 мм, закрывающим трубу аджики

Шаг 7: Уложите остальные ряды

Стряхните весь мусор с верхней части первого ряда и начните укладку следующих рядов
Используйте спиртовой уровень для регулярной проверки ровности стены как с лицевой стороны, так и с верхней стороны
Не забывайте заполнять и засыпать по ходу дела

Этап 8: Закрытие

Некоторые разновидности системы подпорных стен имеют закрытие. Если выбранный вами блок имеет крышку, ее необходимо закрепить строительным клеем.

Посетите наш веб-сайт, чтобы заказать блоки и начать проект выходного дня!

Как подправить кирпичные и блокируемые фонды

от: Джеймс Кэри и Моррис Кэри и

Обновлен: 04-26-2016

Из книги: Home Manuctire для Dummies

92817. Ремонт дома Для чайников

Исследуйте книгу Купить на Amazon

Со временем строительный раствор портится. Мало того, что треснутые и разрушающиеся растворные швы выглядят неприглядно, они также ухудшают целостность поверхности и могут позволить воде проникнуть за кирпич или блок и нанести серьезный ущерб. Вы можете избежать этих проблем на подкладка кирпичного или блочного фундамента, что означает удаление и замену потрескавшегося или отсутствующего раствора.

Избегайте нанесения раствора в экстремальных погодных условиях, так как раствор не схватится должным образом.

Отколоть потрескавшийся и рыхлый раствор с помощью тонкого холодного долота и молотка; удалите существующий материал на глубину примерно полдюйма.

Обязательно наденьте защитные очки, чтобы не попасть в глаза осколку летящего миномета. Используйте холодное зубило медленно и осторожно, чтобы не повредить окружающий кирпич. После того, как вы закончите долбление, удалите весь свободный материал и пыль с помощью щетки.

Приготовьте раствор и дайте смеси затвердеть в течение примерно пяти минут.

Вы можете купить готовый раствор или приготовить его самостоятельно, используя одну часть кладочного цемента и три части мелкого песка. В любом случае добавьте достаточно воды, чтобы получилась паста консистенции овсянки. Смесь лучше держать чуть сухой. Если он слишком жидкий, он будет слабым и будет стекать по стене, что затруднит его нанесение.

Промойте суставы пресной водой.

Это позволит удалить всю оставшуюся пыль и предотвратит вытягивание всей влаги существующим раствором из нового раствора. В противном случае раствор будет трудно наносить и, скорее всего, он растрескается.

№

Нанесите раствор с помощью шпателя в форме пирога, называемого остроконечным шпателем.

Сначала вдавите раствор в вертикальные швы и удалите излишки (чтобы выровнять существующий соседний раствор) с помощью фуганка. Кирпичный фуганок помогает создать гладкую и однородную отделку. После заполнения всех вертикальных швов приступаем к горизонтальным.

Через неделю или две, после того как раствор схватится, нанесите на всю поверхность (кирпич, блок и раствор) слой высококачественного акрилового или силиконового герметика для кладки.

Герметик предотвращает повреждение водой, что особенно важно, если вы живете в районе с особенно холодным климатом.
