Столбчатый фундамент расстояние между столбами: расстояние между столбами, технология устройства

Расчет количества материалов столбчатого фундамента

---

Масштаб чертежа: 0.5123

---

Укажите тип столба

тип 1	тип 2
тип 3	тип 4

---

Укажите размеры столбов фундамента Высота основания A Высота столба H Размер B Размер B1 Размер D Размер D1 Прутков арматуры в столбах ARM1 012345678910

---

Укажите габариты фундамента Ширина X Длина Y Количество столбов X1 Количество столбов Y1 Столбы под всем домом S

---

Укажите габариты ростверка Ширина E Высота F Количество рядов арматуры ARM2 012345678910 Диаметр арматуры ARMD

---

Состав бетона Цемент на кубический метр бетона Пропорции бетона по весу цемент : песок : щебень

---

Укажите стоимость строительных материалов Цемент (за мешок 50 килограмм) Песок (за 1 тонну) Щебень (за 1 тонну) Арматура (за 1 тонну)

Объем верхней части столба	0. 038 м3
Объем основания	0.025 м3
Общий объем столба	0.063 м3
Расстояние между столбами по горизонтали	145 см
Расстояние между столбами по вертикали	143.3 см
Количество фундаментных столбов	14 штук
Объем бетона всех столбов	0.88 м3
Объем бетона для ростверка	0.606 м3
Общий объем бетона	1.486 м3
Длина арматуры в одном столбе	4.2 м
Сумма арматуры в столбах	58.8 м
Длина арматуры в ростверке	84 м
Общая длина арматуры	142. 8 м
Общий вес арматуры	126.77 кг
Требуемое количество мешков цемента по 50 кг:	10.4. ( Или 520) кг
Стоимость цемента	2079.9
Песок	1299.94 кг
Стоимость песка	389.98
Щебень	1871.91 кг
Стоимость щебня	748.77
Стоимость арматуры	2535.44
Итого:	5754.1

Для бань и домов без подвалов, домов с легкими стенами и домов из кирпича, где применять ленточный фундамент не экономично, часто применяется столбчатый фундамент. Его расчет дело трудоемкое, но с нашей программой подсчеты не отнимут у вас много времени.

Все, что вам нужно, это заполнить согласно инструкции соответствующие поля, и вы получите сведения о необходимых для строительства материалах, узнаете их количество и общую стоимость.

Выберите тип фундаментного столба Это могут быть столбы с круглым или прямоугольным основанием. И с круглой или прямоугольной основной частью.

Укажите необходимые размеры B — Ширина или диаметр.
H — Высота основной части.

A — Высота основания столба. Если свая без основания, то не указывайте этот размер.
D — Ширина или диаметр основания.

D1 — Длина для прямоугольного основания.

B1 — Ширина для прямоугольного столба.
При круглых сечениях эти размеры в расчете не участвуют.

Габариты столбчатого фундамента X — Ширина фундамента.
Y — Длина фундамента.

X1 — Количество столбов по ширине, включая столбы по углам.
Y1 — Количество столбов по длине, включая столбы по углам.

S — Если отмечено, то будут рассчитываться столбы, расположенные равномерно под всем домом. Если нет, то столбы только по периметру фундамента.

Габариты ростверка E — Ширина ростверка. F — Высота ростверка.
Если расчет монолитного ростверка не требуется, то не указывайте эти размеры.

Арматура ARM1 — Количество прутьев арматуры в одном столбе.

ARM2 — Количество рядов арматуры в ленте ростверка. ARMD — Диаметр арматуры. Указывается всегда в миллиметрах.
Если армирования не требуется, то установите значения в 0.

Укажите количество цемента для изготовления одного кубического метра бетона. В килограммах.
Укажите пропорции для изготовления бетона, по весу. Эти данные различны в каждом конкретном случае.
Они зависят от марки цемента, размеров щебня и технологии строительства. Уточняйте их у поставщиков строительных материалов.

Для расчета ориентировочной стоимости строительных материалов укажите их цены.

В результате программа автоматически вычислит: Расстояние между фундаментными столбами и их количество.
Объем бетона для одного столба, отдельно для верхней и нижней части.

Количество бетона для ростверка.
Длину и вес необходимого количества арматуры.
Стоимость строительных материалов для устройства монолитного столбчатого или свайного фундамента с ростверком.
Чертежи дадут общее представление и помогут в проектировании свайных фундаментов.

Столбчатый фундамент имеет вид столбов, которые объединены при помощи ростверка. Столбы эти располагаются по углам будущего строения, а так же на местах пересечения стен, под несущими или просто тяжелыми стенами, балками и ответственными конструкциями. В тех местах, где нагрузка особенно велика. Ростверк служит для усиления столбчатого фундамента, и имеет вид армированной перемычки между столбами.

Применять столбчатый фундамент не рекомендуется там, где находятся подвижные или слабые грунты, такие как торф или насыщенные водой глинистые грунты. Не стоит применять фундамент этого типа и в зонах, где наблюдается резкий перепад высот.

Столбчатый фундамент имеет ряд достоинств, делающих его оптимальным решением при строительстве частного дома. Он дешевле, чем ленточный или плитный фундамент, экономичнее по расходу строительных материалов и затратам на его возведение, дает меньшую усадку и позволяет сократить общую площадь фундамента. Такой фундамент эффективно противостоит разрушительному воздействию морозного пучения грунта.

В зависимости от массы и этажности дома следует подбирать и материалы для изготовления фундамента. Это камень, кирпич, бетон и железобетон. Согласно типу материала подбирается и минимальный размер сечения столбов. Так, для бетонных столбов размер сечения не должен быть меньше 400 мм, для каменной кладки не меньше 600 мм, для кирпичной кладки 380 мм, если она выше уровня земли, и от 250 мм, если использована технология перевязки с забиркой.

Прежде чем приступать к строительству, необходимо выяснить глубину промерзания почвы, вид и состав грунта, чтобы при необходимости устроить его замену, и уровень расположения грунтовых вод для выявления необходимости в дренаже и гидроизоляции. Строительство столбчатого фундамента протекает в 9 последовательных этапов.
1. Подготовительные работы, представляющие собой очистку строительной площадки.
2. Разметка фундамента, когда земельный участок размечается согласно проекту.
3. Рытье ям.
4. Установка опалубки для столбов.
5.

Установка арматуры.
6. Заливка столбов.
7. Изготовление ростверка.
8. Постройка так называемой забирки или заграждающей стенки между столбами.
9. Меры по гидроизоляции фундамента.

Если дом возводится на пучинистых грунтах, то нельзя откладывать начатое строительство. Если оставить пустующий фундамент на зиму, он может деформироваться.
Только что залитые опоры из бетона должны отстояться в течение 30 дней. В этот период нагружать их не рекомендуется.
Для изготовления бетона оптимально подойдет цемент марки М400, а в качестве наполнителя мелкий гравий и крупнозернистый песок.

Столбчатый фундамент для дома – виды. Фото и видео

Содержание статьи

При строительстве здания на сложном грунте с преобладанием грунтовых вод или торфяных залежей наиболее предпочтительным типом основания является столбчатый фундамент.

Такой фундамент представляет собой опору из отдельно стоящих столбов, уходящих в грунт на столько, на сколько позволяет того почва. При этом опоры располагают исключительно под несущими стенами будущего дома.

Столбчатые опоры устраивают в местах максимальной нагрузки на здание. Таковыми являются углы дома, выступы и пандусы, пролеты стен длиной более 2,5 метров, места стыков стен и пр.

Столбчатый фундамент для дома – виды

Столбы основания могут быть выполнены из различных материалов (от кирпича или шлакоблока, до природного бута). Именно от типа материала, из которого предполагается делать опоры, зависит высота столбов и их сечение.

В свою очередь, расстояние между столбами будет тесно связано с параметрами опор (сечением, высотой), а также будет зависеть от этажности здания и его итоговой массы.

В среднем расстояние между опорами фундамента равно 1,5-2,5 метра, в то время как сечение каждой “ножки” столбчатого каркаса может варьироваться в пределах 25-40х25-40 см. Круглые опоры могут иметь диаметр от 20 до 25 см.

Глубина залегания опор зависит от параметров дома, а вот надземная их часть должна быть не менее 50 см. При этом каждый столбчатый фундамент должен иметь единую горизонтальную плоскость для всех без исключения опор. Это является залогом ровности, устойчивости и крепости дома.

Связывает все “ножки” основания прочная лента-обвязка. Материал её изготовления напрямую зависит от того, из какого строительного материала изготовлены столбы основы.

Основными преимуществами фундамента столбчатого типа являются:

• простота устройства и возможность монтажа своими руками;
• экономия строительных материалов, а значит, экономия бюджета;
• возможность возводить здания даже на самых сложных грунтах;
• хорошая несущая способность, которая позволяет основанию выдерживать вес дома в два-три этажа при условии его возведения из бруса или оцилиндрованного бревна.

Перед монтажом столбчатого каркаса необходимо грамотно провести все расчеты и наметить месторасположение опорных столбов относительно подвижности грунта.

Так какие же виды столбчатого фундамента существуют?

Столбчатый фундамент выполняется в разных интерпретациях с использованием различных материалов для его изготовления, применением разного диаметра для столбов и пр. Поэтому стоит рассмотреть подробнее все виды основания под каркасный дом с тем, чтобы понимать, как устраивать такое основание своими руками под выбранный тип здания.

Так, в соответствии с сечением опор, столбы фундамента могут быть круглыми, квадратными или прямоугольными.

По типу используемых материалов для возведения опор столбчатый фундамент может быть:

• бутобетонным;
• железобетонным;
• кирпичным;
• блочным;
• комбинированным;
• деревянным.

Кроме того столбчатые фундаменты различают и по способу монтажа. Каркасы в этом случае бывают такими:

• сборные. Опоры собираются из составных частей, таких как кирпич, блоки, бут или бутовая смесь;
• монолитные. В этом случае столбы-опоры просто заливаются в смонтированную опалубку с параллельным армированием конструкции.

И стоит отметить также, что основным параметром, по которому различают столбчатые фундаменты, является уровень углубленности опор в грунт. В этом случае каркасы бывают такими:

• незаглубленный фундамент. Это самый простой вариант столбчатого основания для дома. Здесь подошва столбов располагается исключительно на уровне грунта на небольшой песчано-гравийной подушке. Целесообразно возведение таких каркасов своими руками только в том случае, если дом будет одноэтажным и очень легким (как правило, это брус или бревно). Кроме того, незаглубленный столбчатый фундамент можно возводить только на непучнистом грунте;
• мелкозаглубленный. Это тип фундамента уходит столбами в глубину грунта на 50-70 см. Здесь основную величину углубления столбов составляет песчано-гравийная подсыпка. И при этом фундамент такого вида можно монтировать также на непучнистом или слабопучнистом грунте.
• заглубленный столбчатый фундамент. Здесь глубина монтажа опор опускается ниже уровня промерзания грунта. При этом подобный вид фундамента можно монтировать на подвижных или глинистых грунтах. Заглубленное столбчатое основание является самым затратным среди приведенных видов фундаментов.

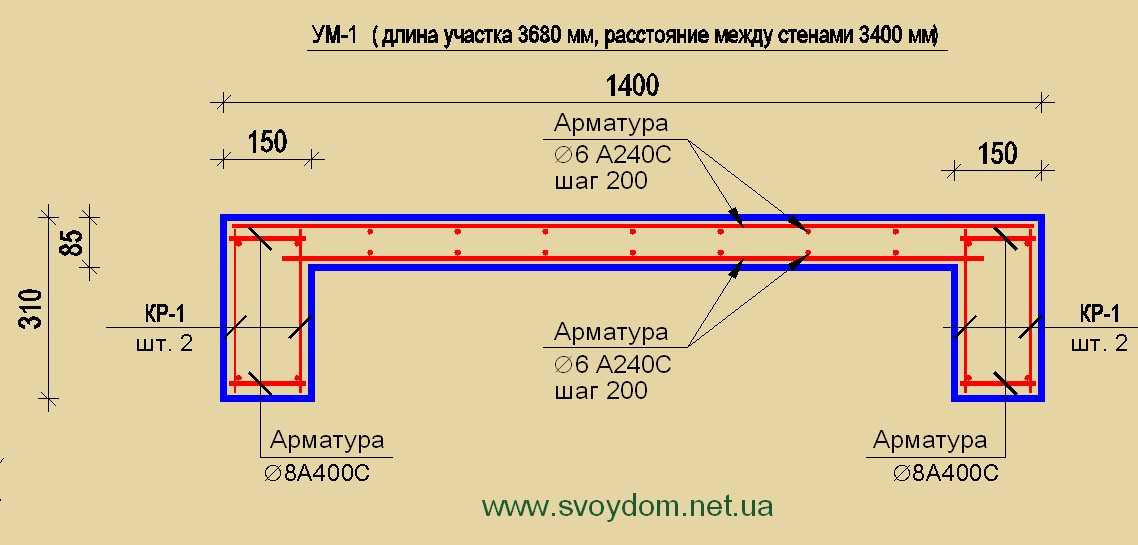

При монтаже столбчатого основания для дома иногда используют принцип устройства ростверка. Это своеобразная фундаментная балка, которая усиливает износостойкость столбчатого каркаса и предотвращает сдвиг опор в результате горизонтального движения грунта.

Ростверк равномерно распределяет нагрузку от здания на опорные столбы, и может быть как наземным (низким), так и висячим (высоким).

В первом случае ростверк монтируют вровень с грунтом или на песчано-гравийной подушке, уходящей в почву на 15-20 см. Если же предполагается висячий ростверк, то его располагают на уровне 15-20 см над землей.

К сожалению, ростверк используется в строительстве столбчатого фундамента не часто ввиду затратности работ и не обязательной необходимости.

Подробнее о каждом из видов столбчатого основания для каркасного дома в материале ниже.

Монолитный железобетонный фундамент столбчатого типа

Для такого фундамента характерно использование бетонного раствора и стальной арматуры.

Готовый раствор заливается своими руками в смонтированную заранее опалубку, которую устраивают в выкопанных под столбы ямах.

Опалубку необходимо надежно крепить и укрывать изнутри гидроизоляцией. Заливать раствор также можно и в яму без опалубки, но только в том случае, если грунт не склонен к рыхлости и сыпучести. Необходимо лишь устелить стенки плотной ямы гидроизоляционным материалом, который предотвратит воздействие влаги на готовые опорные столбы фундамента.

В любом из случаев цементный раствор заливается на подушку из песка и гравия. Причем её толщина для мелкозаглубленного фундамента может составлять 30-50 см, а для заглубленного основания – 15-20 см.

Столбчатый монолитный фундамент может иметь форму опор круглого или квадратного сечения. При этом столбы могут быть как едиными по толщине вверху и внизу, так и монтироваться на своеобразном башмаке, располагающемся внизу столба. То есть опора имеет расширение к низу.

Под башмак нужно предварительно готовить яму соответствующей ширины, а опалубка должна иметь определенную сужающуюся к верху форму.

Изредка применяется технология заливки башмака отдельно от столба. В этом случае сначала своими руками льют раствор в форме башмака с выпуском арматуры. И только после того как бетон высохнет, приступают к монтажу опалубки под столб и заливка раствора в неё.

Арматура внутри будущего столба устанавливается в виде решетки из стальных прутьев сечением от 6 до 20 мм (в зависимости от диаметра опоры). При этом расстояние от крайних точек будущего столба, включая низ и верх опоры должно составлять не менее 10 мм.

Если предполагается монтаж бетонного ростверка, то верхние края армирующих прутьев должны выступать из залитых столбов на высоту от 15 до 25 см. Таким образом, в дальнейшем можно провести вязку арматуры для ростверка.

Заливку бетонного раствора можно провести своими руками или пригласить специалистов. Важно лишь использовать для приготовления смеси цемент марки не ниже М-200.

При заливке раствора в опалубку необходимо хорошо трамбовать раствор с помощью строительного вибратора, чтобы крепость конструкции в последующем была максимальной.

Если предполагается заливка круглых железобетонных столбов, то технология монтажа здесь будет такой же, с той лишь разницей, что ямы под опоры придётся бурить садовым шнеком диаметром 200-250 мм.

В качестве опалубки будет использоваться крученный в трубку рубероид. Можно также использовать пластиковые или асбестовые трубы, которые в дальнейшем не придётся демонтировать.

Для монтажа круглых опорных столбов с башмаком можно применить специальный бур с “плугом”. В этом случае откидной механизм даёт возможность сделать яму под столб с расширением внизу.

Опоры из блоков

Такой столбчатый фундамент монтируют из специальных бетонных блоков. Их также устанавливают на подушку из щебня и песка.

Для монтажа подобного столбчатого основания используют либо стеновые прямые блоки, либо блоки подушечные, выполненные в виде трапеции. Последние чаще применяют для установки в нижней части столбов.

Блочный столбчатый фундамент не рекомендуется монтировать на грунтах, подверженных горизонтальным сдвигам или имеющих высокий уровень грунтовых вод.

Кирпичный столбчатый фундамент

Этот тип фундамента пригоден для грунтов с низким уровнем залегания грунтовых вод и неподвижных в горизонтальной плоскости. В противном случае опоры из кирпича будут просто разрушены.

Для монтажа опор своими руками используют кирпич-железняк. Его укладку производят либо на подушку из песка и щебня, либо на залитый ранее бетонный башмак. При этом класть кирпич можно по две или четыре штуки в ряду.

Таким образом, сечение столба (его размеры) будет либо 25х25 см, либо их размеры будут 38х38 см.

При установке кирпичных столбов можно провести их армирование. Это в разы укрепит опоры и повысит их износостойкость.

Ровность кладки кирпичей постоянно контролируют с помощью отвеса и строительного уровня.

Комбинированный фундамент столбчатого типа

Такое основание изготавливают своими руками, как правило, из нескольких видов материала, комбинируя их между собой в зависимости от типа опор. К примеру, можно залить башмак или заглубленную часть опоры сплошным бетонным раствором с арматурой, а надземную часть столбов выложить из кирпича или бетонного блока.

Такая технология монтажа экономит трудозатраты на обустройство опалубки и заливку раствора.

Бутовый столбчатый фундамент

Для изготовления своими руками таких опор под сборный дом можно использовать природный камень. Он и является строительным бутом. Такой материал имеет отличные сцепляющие свойства с раствором. Именно поэтому бутовый фундамент любого типа имеет такую популярность.

Возводят бутовый столбчатый фундамент путем кладки бута и заливки его готовым раствором средне-жидкой консистенции. Монтаж проводят поэтапно. Сначала укладывают ряд бута, потом заливают его раствором. Так продолжают до самого верха столбов.

Укладку бутобетонных столбов производят на подготовленную и гидроизолированную подушку из песка и щебня.

Каркас для дома из деревянных столбов

Этот тип фундамента используется исключительно для возведения легких построек в один этаж. Чаще всего это бани, беседки, каркасные дома и пр.

В качестве материала для изготовления опор используют дуб, тик, лиственницу или сосну. Стоит отметить, что деревянный фундамент столбчатого типа служит от 11 до 25 лет, в зависимости от сорта дерева и качества антисептической обработки материала.

Какой бы тип столбчатого фундамента вы ни выбрали, перед его проектированием и монтажом необходимо сначала провести тщательный анализ грунта на участке. Это позволит правильно рассчитать сечение и высоту опор для дома.

В статье использованы материалы с ресурса: https://kakpostroitdomic.ru/fundament/stolbchatyj-fundament/stolbchatye-fundamenty.html

Какие факторы влияют на расстояние между колоннами RCC?

🕑 Время считывания: 1 минута

Не существует определенного правила для определения желаемого расстояния между железобетонными колоннами. Такие факторы, как архитектурные соображения, функция здания и нагрузка на конструкцию, играют важную роль в определении оптимального пролета между двумя железобетонными колоннами.

Инженеры-архитекторы часто мечтают о максимально возможном расстоянии, тогда как инженеры-строители заботятся о безопасности и экономичности здания. Иногда инженеры-строители и архитекторы идут на компромисс, исходя из своих потребностей, но важно убедиться, что функция здания не изменится. Бывают случаи, когда нет возможности для каких-либо изменений в архитектурных планах; следовательно, инженеры-строители не могут дать никаких предложений относительно плана здания.

Как правило, увеличение расстояния между железобетонными колоннами требует увеличения толщины балки, а иногда и размеров колонн. Таким образом, проектировщик должен выбрать расстояние, обеспечивающее оптимальные размеры балок и колонн. Неправильное расстояние между колоннами приводит к плохому использованию пространства внутри здания.

Рисунок-1: Расстояние между колоннами

Какие факторы влияют на расстояние между колоннами RCC?

1. Не существует определенного правила определения расстояния между двумя железобетонными колоннами.
2. Нагрузка на конструкцию играет решающую роль и может потребовать определенного максимального расстояния. Иногда у клиента есть потребность в определенном размере интервала.
3. Обычно инженеры-архитекторы определяют расстояние между двумя колоннами в зависимости от функции здания.
4. Инженеры-архитекторы хотят иметь максимально возможное расстояние из эстетических соображений, тогда как инженеры-строители заботятся о целостности конструкции.
5. Увеличение расстояния между колоннами приводит к увеличению стоимости здания, поскольку увеличение пролета колонн требует увеличения толщины балки и размера колонны для поддержки больших нагрузок. Следовательно, требуются более крупные колонны и балки, чтобы выдерживать возложенные нагрузки.
6. Столбцы лучше расположить в виде сетки.
7. Расстояние между двумя усиленными колоннами составляет от 3-4 м для небольших зданий до 6-9 м для крупных объектов, где требуются большие колонны и свободное пространство.
8. Для обычных конструкций подходит расстояние 5 м, максимальный пролет 7,5, а минимальный 2,5 м.
9. Следует знать, что можно использовать любое расстояние между двумя колоннами при условии, что безопасность и целостность конструкции не подвергается опасности. Если проектировщик хочет установить большой промежуток между колоннами, а нагрузка велика, размер колонны необходимо увеличить, чтобы справиться с такой нагрузкой.

Часто задаваемые вопросы

Какие критерии влияют на оценку расстояния между двумя железобетонными колоннами?

1- Нагрузки на конструкцию
2- Архитектурные соображения
3- Функция здания

Каково максимальное и минимальное расстояние между железобетонными колоннами?

Максимальный пролет между колоннами для обычных конструкций составляет 7,5 м, а минимальное расстояние — 2,5 м.

Как увеличение расстояния между колоннами влияет на стоимость конструкции?

Увеличение пролета между железобетонными колоннами увеличивает стоимость конструкции.

Что такое железобетонная колонна?

Колонны представляют собой вертикальные конструктивные элементы конструкции, рассчитанные на выдерживание вертикальных нагрузок. Они являются одним из важнейших элементов, на которых основывается безопасность и целостность конструкции.

Существует ли определенный максимальный предел расстояния между колоннами?

Можно рассматривать любое расстояние между двумя колоннами, если балки и колонны спроектированы правильно, а целостность и безопасность конструкции сохранены.

Подробнее

Экономичный расчет железобетонных колонн для снижения затрат

Расчет железобетонных колонн на изгиб, сдвиг, кручение

Что такое площадь притоков в колоннах?

Поделиться этой статьей

• Facebook

ЖБИ КОЛОННА | Расстояние между бетонными колоннами

Рекомендации по максимальному расстоянию между двумя железобетонными колоннами

---

Этот видеоурок по строительству проливает свет на то, каким должно быть максимальное расстояние от центра до центра между двумя бетонными колоннами, а также о максимально четких и эффективных пролетах.

Учебное пособие — отличный ресурс для студентов, изучающих гражданское строительство.

Пролет в свету означает расстояние в свету между двумя внутренними поверхностями примыкающей опоры, такой как колонна, стена и т. д., тогда как эффективный пролет между центрами опор или расстояние в свету между опорами вместе с эффективной глубиной балки или плиты, меньшее значение выбран.

Нормальное расстояние между двумя столбцами составляет 5 метров или 16,40 футов. Максимальное расстояние между двумя колоннами составляет 7,5 метра или 24 фута. (Поскольку 1 метр равен 3,28084 фута). Минимальное расстояние между двумя колоннами составляет от 2 до 3 метров или от 5 до 7 футов. Он используется в стене лифта, стене шахты или обеспечивает свободное пространство для большого барьера. Этот тип короткой колонны устанавливается в подпорной стене, на лестнице, на кухне и т. д.

Если расстояние между столбцами увеличивается, размер и глубина столбцов также увеличиваются.

При проектировании любого столбца необходимо поддерживать одинаковое расстояние между центрами двух столбцов. Столбцы большого размера следует использовать для обеспечения большего безбарьерного расстояния.

Раскладку столбцов рекомендуется делать на сетке.

Расстояние между двумя колоннами размером 9 x 9 дюймов не должно превышать 4 метра от центра колонны.

Размер столбца становится больше по следующим причинам: —

Увеличение расстояния между двумя колоннами (Увеличивает размеры колонн вместе с глубиной балки.) Высота здания (увеличение количества этажей напрямую связано с размерами колонн.)

Просмотрите следующий видеоурок, чтобы получить дополнительные сведения.
