Безопасная эксплуатация электрической сети и бытовых приборов в частном доме невозможна без системы заземления. Это отдельный контур электрической сети с определенным значением сопротивления, который препятствует поражению электрическим током людей при возникновении неполадок. Он же защищает подключенное оборудование от поломок при перегрузках, колебаниях силы тока и в других аварийных ситуациях.

Особенности контура заземления

Согласно действующему стандарту ГОСТ Р 58882-2020 заземляющий контур электрической сети может быть двух видов:

• Стальной стержень глубиной 10 метров, который вбивается в грунт вертикально и соединяется с электрической сетью постройки проводником.
• Три стержня длиной от 3 до 4 метров, которые помещаются в землю в вертикальном положении и соединяются друг с другом металлической лентой, после чего подключатся к электрической сети постройки с помощью проводника.

Минус подобных решений состоит в том, что владелец участка должен нести дополнительные затраты на строительство этой инженерной системы. Но она является обязательной, так как без заземления электрическая сеть не может быть принята в эксплуатацию, повышается опасность возгорания при коротких замыкания.

Установка заземляющего контура на сваях

Наша компания предлагает более простой и дешевый способ устройства заземления в частных домах и коммерческих объектах, которые строятся на фундаменте из железобетонных свай.

Схема следующая:

1.   На железобетонную сваю укрепляется стальной уголок, после чего она забивается в грунт по стандартной технологии.

2.   Аналогичные стальные уголки крепятся еще на 2 сваи, которые погружаются в свайное поле.

В результате получается 3 стержня, как того требует действующий стандарт.

3.   После забивки закладные элементы соединяются друг с другой металлической полосой. В результате образуется готовый контур заземления.

Преимущества решения:

• Заземляющая сеть строится одновременно со сваями.
• Нет необходимости погружать стержни отдельно от элементов фундамента.
• Построенная система полностью соответствует требованиям действующего ГОСТ Р.

Особенно актуален такой способ устройства заземления для домов каркасного типа, деревянных и брусовых, построенных из СИП-панелей. Отсутствие заземляющего контура в таких постройках может привести к появлению искры и возгоранию деревянных стен.

Как заказать?

Для получения консультаций по вопросу устройства заземления на железобетонных сваях и заказа услуги строительства фундамента из ЖЗБ-свай обратитесь к менеджерам отдела продаж по телефону или через форму обратной связи.

---

Галерея

Заказать услугу

Оформите заявку на сайте. Наш менеджер свяжется с вами для уточнения деталей.

---

Поделиться ссылкой:

Вернуться к списку

Можно ли использовать винтовые сваи как заземление – требования к устройству

Организация электробезопасности является одним из основных требований при вводе в эксплуатацию жилых помещений, частных домов или отдельно стоящих хозяйственных построек. Удар молнии или короткое замыкание может привести не только к материальным потерям, но и повлечь за собой более трагические последствия. Предотвратить подобные случаи позволяет сооружение надежного заземляющего контура. Среди многочисленных вариантов его устройства некоторые профессиональные строители рекомендуют использовать в качестве электродов заземления винтовые сваи. Однако специалисты, работающие в электротехнической отрасли, ставят под сомнение целесообразность такого применения изделий, поэтому единого мнения на этот счет не существует.

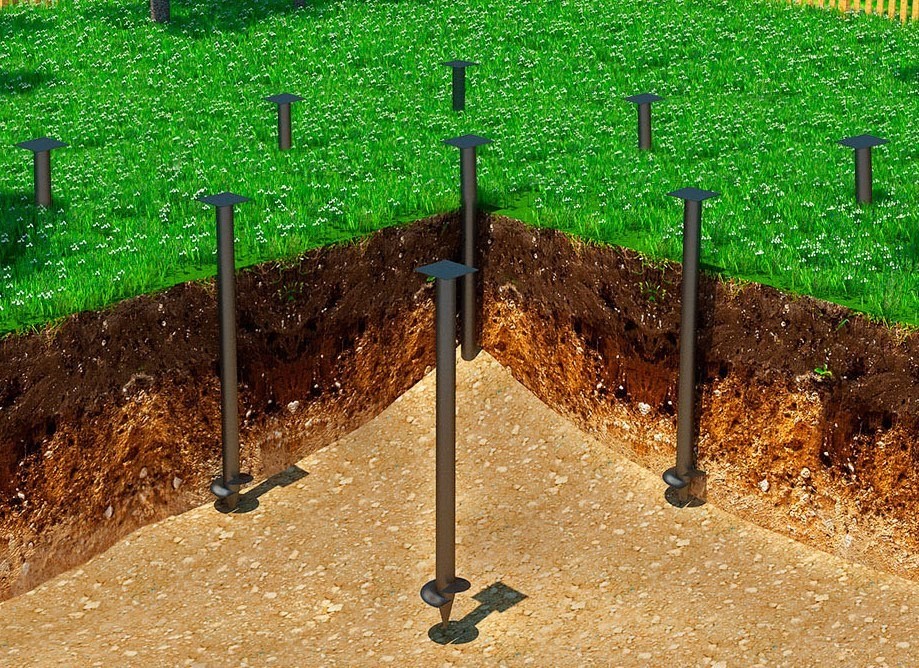

Винтовойсвайный фундамент и заземление

Среди объективных преимуществ применения винтовых свай в малоэтажном строительстве стоит выделить, прежде всего, отсутствие большого объема земляных работ, сравнительно низкую стоимость возведения и достаточную степень прочности основания будущей постройки. При этом многие частные застройщики задаются вопросом – можно ли использовать в качестве заземления сам фундамент возводимой свайно-винтовой конструкции и как это может отразиться на ее эксплуатационных характеристиках.

Казалось бы, значительное заглубление опор основания постройки предоставляет исключительную возможность качественного заземления домашней электрической сети. Однако стоит помнить, что винтовые сваи для повышения ресурса эксплуатации фундамента обрабатываются различными антикоррозионными лакокрасочными составами. Изготовленные, как правило, на основе полиуретановых смол, такие покрытия делают опору непригодной для использования в качестве заземления, так как являются хорошим диэлектриком.

Винтовые сваи, которые можно использовать для заземления, не должны иметь нанесенных диэлектрических покрытий.

Некоторые частные застройщики в целях максимальной экономии средств применяют для возведения свайного фундамента винтовые опоры, изготовленные кустарным способом. Их антикоррозийное покрытие, чаще всего, представляет собой нанесенный тонкий слой дешевой масляной краски, который разрушается уже при ввинчивании опоры в грунт. Из-за электролитической коррозии посредством блуждающих подземных токов, такое фундаментное основание быстро приходит в негодность, а создание заземляющего контура из свайного поля возводимого фундамента лишь ускорит процесс его разрушения.

Для заземления дома наиболее оправданным является применение оцинкованных винтовых свай. Существуют разные технологии нанесения подобного антикоррозийного покрытия:

• холодный метод оцинкования, при котором нанесение защитного слоя производится цинкосодержащими красками;
• горячая оцинковка, предусматривающая покрытие изделия горячим цинком в условиях промышленного производства.

Винтовые сваи холодной оцинковки не рекомендуется применять для заземления в силу нестойкости покрытия к истиранию. Нанесенный защитный слой легко счищается с обработанной поверхности при прохождении сваями пластов песчаника или известняка еще на этапе их вкручивания в грунт. Со временем, изделия с таким покрытием начнут неминуемо коррозировать и придут в негодность.

Подобного недостатка лишены винтовые опоры, антикоррозийная обработка которых производилась горячим цинком. Более того, сплошное защитное покрытие, присутствующее как на наружных, так и на внутренних поверхностях полой сваи, при незначительных повреждениях имеет способность к самовосстановлению на молекулярном уровне. Однако стоимость таких изделий сравнительно высока, что является ограничением их применения в индивидуальном строительстве.

Решая проблему заземления фундамента, необходимо руководствоваться требованиями Правил устройства электроустановок (ПУЭ).

Нормативы предписывают сооружение заземляющего контура зданий только в виде отдельной конструкции! Таким образом, категорически не рекомендуется производить какие-либо подключения непосредственно к самому свайному полю или ленте винтового фундамента.

Оцинкованные винтовые сваи, антикоррозийное покрытие которых нанесено по горячей технологии, более всего подходят для заземления. От правильности его устройства во многом зависит электробезопасность домовой сети и надежность в исполнении возложенных на нее защитных функций.

Устройство защитного заземления винтовыми сваями

Сооружаемая конструкция для заземления дома обычно представляет собой металлический замкнутый контур в форме равностороннего треугольника. В вершинах его углов располагают винтовые сваи, использующиеся в качестве заземляющих электродов. Их заглубление производится ниже отметки уровня промерзания грунта, величина, которой принимается на основе усредненных значений для конкретного региона за последние несколько лет.

Исходя из производимого промышленностью стандартного ряда типоразмеров, для устройства заземляющего контура вполне подойдет использование винтовых опор диаметром 57 мм. При стандартной длине, составляющей 2-2,5 метра, изделия можно применять в большинстве регионов с умеренным климатом. Выполнение работ производится в следующей последовательности.

1. Под сооружение заземляющего контура выбирается подходящая площадка на удалении не менее 1 метра от фундамента дома и производится разметка под расположение вкручиваемых винтовых свай. При этом необходимо учитывать, что расстояние между намечаемыми точками не должно быть меньше длины самой опоры.
2. Намеченные точки вершин треугольника соединяют между собой прорываемой по его периметру траншеей, глубина которой должна составлять не менее полуметра.
3. В вершинах углов вкручивают винтовые сваи.
4. Элементы конструкции соединяют между собой в замкнутый контур при помощи сварки. При этом можно использовать различный металлопрокат, толщина сечения которого составляет не менее 4 мм. Проваренные места обрабатывают антикоррозийными составами.
5. Со стороны одного из углов сооружаемой конструкции прорывают еще одну траншею в направлении к распределительному электрощиту. В нее укладывают соединительный проводник.
6. Крепление проводника производят обычным гаечным соединением на предварительно приваренный к обвязочному контуру болт. Второй конец подсоединяют к главной заземляющей шине силового распределительного щитка.

После окончания монтажа необходимо проверить сопротивление заземляющего контура. Согласно ПУЭ, его значение для электрической сети напряжением 220 В не должно быть более 30 Ом. Измерения производят в сухую погоду (при максимальном сопротивлении самого грунта). Если проведенные измерения удовлетворяют техническим нормам эксплуатации, можно приступать к обратной засыпке траншеи.

Преимущества и недостатки устройства заземления винтовыми сваями

Преимущества использования винтовых свай обусловлены, прежде всего, удобством монтажа сооружаемой заземляющей конструкции. Ввинчивание опоры освобождает от значительного объема земляных работ. Толщина стенки сваи, составляющая от 3 до 5 мм, гарантирует длительные сроки эксплуатации, а большая площадь поверхности – надежность заземления.

Тем не менее, некоторые специалисты указывают на то, что наличие сварных швов является недопустимым для элементов конструкций, применяемых для заземления объектов. Места сварки в первую очередь подвергаются электролитической коррозии. Присутствие вблизи заземленной постройки электроподстанции, железнодорожных путей или вышек сотовой связи, где высока вероятность утечек электричества в грунт, приводит к существенному сокращению сроков эксплуатации и разрушению винтовой сваи.

До проведения работ по устройству заземляющей конструкции частного дома рекомендуется обратиться за консультацией к сотрудникам из обслуживающей данный район сетевой организации энергоснабжения. Они помогут произвести расчеты для качественного заземления, посоветовать, какие материалы лучше использовать, а также, при необходимости, составят проектную документацию.

Понимание нашего электрического мира: 8 элементов, составляющих систему заземляющих электродов

NFPA Today — May 21, 2021

Вернуться на целевую страницу блогов

NFPA 70®, Национальный электротехнический кодекс® (NEC®) имеет множество областей интересов, которые держат технический персонал NFPA в напряжении.

Одна из областей, которая, кажется, всегда вызывает много вопросов в Службе технических вопросов NFPA, доступной для членов и AHJ, связана с заземлением электрической системы. Вопросы варьируются от выбора размеров различных заземляющих проводников и соединительных перемычек до того, что можно использовать для подключения системы к земле. Прежде чем мы перейдем к выяснению того, насколько большим должен быть провод для заземляющего электрода, очень важно, чтобы мы точно понимали, как мы будем подключать нашу электрическую систему к земле и почему.

Во-первых, нам нужно понять несколько терминов, которые используются в NEC, когда речь идет о заземлении и соединении, чтобы мы могли полностью понять назначение того, что требуется. Когда мы слышим термин «заземленная электрическая система», что это вообще означает? Что ж, поскольку NEC определяет «землю» как землю, а «заземление» — как соединение с землей или проводящий объект, который расширяет соединение с землей, наличие заземленной системы означает, что у вас есть электрическая система, которая подключена к земле.

. Другими терминами, с которыми мы должны ознакомиться, являются заземляющий электрод и система заземляющих электродов. По сути, заземляющий электрод представляет собой проводящий объект, который устанавливает прямое соединение с землей или землей. Важной частью является то, что заземляющий электрод имеет прямой контакт с землей. В конструкции много проводящих объектов, однако не все из них имеют прямое соединение с землей. Здесь начинает формироваться система заземляющих электродов.

NEC содержит список элементов, которые разрешено использовать в качестве заземляющих электродов, и требует, чтобы они, если таковые имеются, использовались для формирования системы заземляющих электродов. Есть 8 позиций, перечисленных в 250.52 в качестве допустимых заземляющих электродов, вот список:

1. Металлическая подземная водопроводная труба
2. Электрод в бетонном корпусе
3. Металлическая заглубленная опорная конструкция
4. Кольцо заземления
5. Стержневые и трубчатые электроды
6. Пластинчатые электроды
7. Другие электроды из списка
8. Прочие местные подземные металлические системы или конструкции



Любой из этих электродов, присутствующих в здании или сооружении, должен быть соединен вместе для формирования системы заземляющих электродов. Для каждого элемента в списке есть некоторые квалификационные условия, которые мы вскоре рассмотрим, но важно отметить, что первые три в списке являются компонентами самого здания, а остальные — это то, что иногда называют «изготовленными электродами». ” Другими словами, в здании либо будут первые три, либо нет, а 4-8 – это элементы, которые монтажник закопает в землю для установки системы заземлителей. Давайте посмотрим на каждый из конкретных пунктов в списке:

1. Металлическая подземная водопроводная труба
   Металлический электрод для подземной водопроводной трубы многие в этой области часто называют «водной связью». Чтобы металлическая подземная водопроводная труба считалась электродом, нам необходимо иметь не менее 10 футов в прямом контакте с Землей. Он также должен быть электрически непрерывным или выполнен электрически непрерывным до точки крепления проводника заземляющего электрода или соединительной перемычки.
2. Металлическая заглубленная опорная конструкция
   Металлический электрод для подземных опор часто называют «строительной сталью», но важно отметить, что не все стальные каркасы зданий подходят для этого типа электрода.
   Чтобы квалифицироваться как заземляющий электрод, должен быть прямой контакт с землей или бетонным корпусом, который имеет прямой контакт с землей. Стальные каркасы зданий часто прикручиваются к болтам, которые заделаны в бетонный фундамент и не имеют физического контакта с самой землей. Чтобы металлический каркас здания считался электродом, он должен иметь контакт с землей не менее 10 футов по вертикали, с бетонным покрытием или без него. При наличии множества металлических свай, соответствующих этому критерию, к системе заземляющих электродов необходимо подключить только одну. Однако ничто не препятствует использованию нескольких металлических заземляющих электродов как части системы заземляющих электродов здания.
3. Электрод в бетонном корпусе
   Электрод в бетонном корпусе — это электрод, который использует бетонные структурные компоненты здания для установления связи с Землей. Часто называемый землей Уфера, этот метод очень эффективен для установления связи с Землей. Существует два различных метода установки этого электрода. Этот электрод может представлять собой неизолированный медный проводник сечением не менее 4 AWG или негерметизированные стержни из арматурной стали с минимальным диаметром ½ дюйма. Любой метод должен иметь длину не менее 20 футов и быть заключенным в пределах не менее 2 дюймов бетона, который находится в непосредственном контакте с Землей. Когда этот электрод состоит из арматурной стали, допускается соединение нескольких более коротких секций стержней вместе с помощью обычных методов, но окончательная длина в сборе должна соответствовать или превышать 20 футов. Опять же, в зданиях с несколькими электродами разрешается просто использовать один электрод во всей системе.
4. Заземляющий кольцевой электрод
   Заземляющий кольцевой электрод представляет собой заземляющий электрод, который полностью окружает здание или сооружение. Он состоит из оголенного медного проводника, который имеет размер не менее 2 AWG и должен иметь длину не менее 20 футов. Этот тип электрода должен быть установлен и не является частью здания или сооружения, как первые три электрода.
5. Стержневые или трубчатые электроды
   Стержневые и трубчатые электроды представляют собой другой тип электродов, которые могут быть установлены для создания более надежной системы заземляющих электродов или когда здание или сооружение не содержит компонентов, подходящих для использования в качестве электрода, например, когда Водоснабжение дома выполнено из ПВХ, а фундамент не имеет прямого контакта с землей. Эти электроды должны быть не менее 8 футов в длину и соприкасаться с землей, а также иметь размер не менее ¾ дюйма, если они состоят из трубы или канала, и 5/8, если электрод стержневого типа. Можно использовать заземляющие стержни меньшего диаметра, если они указаны в качестве заземляющих электродов. Если используются коррозионно-активные материалы, такие как сталь, они должны быть оцинкованы или иметь другие меры для защиты от коррозии.
6. Пластинчатые электроды
   Заземляющее соединение можно также установить с помощью токопроводящей пластины. Пластина должна иметь площадь не менее 2 квадратных футов для контакта с Землей. Это может означать, что заземляющая пластина может иметь размеры 12 дюймов на 12 дюймов, поскольку две стороны пластины соприкасаются с Землей. Для пластин, изготовленных из железа или стали без покрытия, минимальная толщина пластины составляет ¼ дюйма, чтобы учесть коррозию пластины с течением времени. Листы из цветного металла могут иметь толщину всего 1,5 миллиметра.
7. Прочие электроды
   Разрешено использование других электродов, и в 250.52 перечислены две категории, подпадающие под термин «прочее». Если электрод не упомянутого ранее типа внесен в список национально признанной испытательной лабораторией в качестве заземляющего электрода, AHJ может разрешить использование такого электрода. Существуют также другие локальные подземные металлические конструкции и системы, которые разрешено использовать, такие как системы трубопроводов, металлические обсадные трубы, не соединенные с металлическим водопроводом, и подземные резервуары. Однако имейте в виду, что существуют определенные системы, которые не разрешается использовать в качестве заземляющих электродов, например, металлические подземные газопроводы и сетка для уравнивания потенциалов, необходимая для подземных бассейнов. AHJ должен определить, соответствует ли такой объект требованиям для заземляющего электрода.

Отдельно стоит сказать о том, как будут устанавливаться эти электроды для формирования системы заземляющих электродов. Как указывалось ранее, металлическая подземная водопроводная труба, металлическая заглубленная опорная конструкция и электроды в бетонном корпусе, как правило, либо являются частью здания и, следовательно, должны использоваться, либо они отсутствуют, а один из них установлен или «сделан». необходимо использовать электроды. Существует одно исключение из общего правила, согласно которому если электрод существует, его необходимо использовать, и это относится к существующим зданиям. В намерения NEC не входит требование, чтобы бетонное основание было нарушено, чтобы обнажить арматурную сталь внутри и соединиться с ней. Исключение дает установщику возможность не использовать существующий электрод в бетонной оболочке, если это потребует нарушения бетона.

Стержневые, трубчатые, пластинчатые и металлические электроды для подземных водопроводов требуют использования дополнительного заземляющего электрода. Важно также понимать, что можно использовать в качестве дополнительного электрода. Например, заземляющий стержень может использоваться в дополнение к металлической подземной водопроводной трубе, однако металлическая подземная водопроводная труба не может дополнять заземляющий стержень. Тем не менее, 250.53 (A) по-прежнему требует, чтобы стержневые, трубчатые и пластинчатые электроды имели дополнительный заземляющий электрод. Это означает, что мы часто устанавливаем второй заземляющий стержень или пластину в дополнение к заземляющему стержню, который был установлен в дополнение к металлической подземной водопроводной трубе. Это связано с тем, что металлическая подземная водопроводная труба может быть заменена водоканалом на ПВХ, и домовладелец не часто осознает тот факт, что впоследствии это приведет к тому, что они будут иметь только один заземляющий стержень. Тем не менее, металлические заглубленные опорные конструкции, электроды в бетонном корпусе и заземляющие кольца не требуется дополнять, и поэтому вместо этого они могут быть жизнеспособным вариантом.

У нас также есть требования к физической установке каждого электрода. Помимо необходимости контакта с землей, существуют особые требования, такие как глубина заглубления, которым мы должны следовать. Стержневые и трубчатые электроды должны иметь контакт с землей не менее 8 футов и устанавливаться вертикально, если только коренная порода не встречается на глубине менее 8 футов. В этом случае электрод можно установить под углом или горизонтально, если это необходимо. В случае, если стержень должен быть уложен горизонтально, его необходимо закопать на глубину 30 дюймов. Это обычная глубина захоронения для большинства «изготовленных» электродов. Пластинчатые и заземляющие электроды также должны быть установлены на минимальной глубине 30 дюймов.

Наконец, необходимо также рассмотреть соединения проводников заземляющего электрода и соединительных перемычек. Как и в случае с большинством других соединений в мире электротехники, нам нужно, чтобы любые механические соединения оставались доступными после установки. За некоторыми исключениями для тех, которые перечислены для бетонной оболочки или прямого захоронения. Имейте в виду, что, поскольку эти доступные места больше не соприкасаются с Землей, в NEC есть разделы, дающие разрешение на использование таких предметов, как первые 5 футов внутренней металлической водопроводной трубы, строительной стали или открытой арматурной стали для расширения соединения. к электроду тоже.

Точное понимание того, как наши электрические системы подключаются к земле, помогает нам лучше достичь цели, изложенной в 250.4, по заземлению системы таким образом, чтобы ограничить напряжение, вызванное молнией, перенапряжениями в сети или непреднамеренным контактом с высоковольтными линиями и что стабилизирует напряжение относительно земли во время нормальной работы. Что, в свою очередь, в конечном итоге поможет достичь цели самого NEC, а именно практической защиты людей и имущества от опасностей, возникающих при использовании электричества. Способность правильно применять эти концепции ведет всех нас по пути защиты мира от опасностей, возникающих, когда электричество входит в наш мир. В NFPA мы не можем сделать это в одиночку, и нам нужна ваша помощь, чтобы выполнить нашу миссию по спасению жизней! Помните, это большой мир, давайте защитим его вместе!

Визуальный контент, включенный в этот блог, взят из NFPA LiNK™, вашего пользовательского инструмента для изучения кода по запросу, предоставленного вам NFPA. Узнайте больше о NFPA LiNK™ и подпишитесь на бесплатную пробную версию здесь: www.nfpa.org/LiNK

Важное примечание. Эта переписка не предназначена и не должна использоваться для предоставления профессиональных консультаций. или услуги .

Важное примечание: Любое мнение, выраженное в этой колонке (блог, статья), является мнением автора и не обязательно отражает официальную позицию NFPA или ее технических комитетов. Кроме того, эта статья не предназначена и не должна использоваться для предоставления профессиональных консультаций или услуг.
