Как производится армирование ленточного фундамента своими руками

Ленточный фундамент представляет собой сплошную бетонную опору, размещенную под всеми несущими стенами дома.

Конструкция подобных оснований достаточно проста.

Степень прочности, устойчивости к возникающим нагрузкам и несущая способность образуют оптимальное сочетание, позволяющее использовать ленточный тип фундамента в большинстве построек.

С некоторыми дополнениями этот вид способен служить на разных видах грунта и в относительно неблагоприятных геологических условиях.

Основным элементом конструкции является арматурный каркас, обеспечивающий прочность ленты и устойчивость к напряжениям.

Содержание статьи

Нужно ли армировать ленточный фундамент?

Бетон является специфическим материалом. Он способен без видимых последствий выдерживать значительное давление, но разнонаправленные, растягивающие нагрузки переносит с большим трудом.

Бетонный блок, являющийся монолитной отливкой без дополнительных усиливающих элементов, способен выдерживать только равномерную сдавливающую нагрузку.

Если усилие будет приложено в центральной части, а края блока окажутся зафиксированы, он переломится при относительно небольшой нагрузке. Использовать его в таком виде в качестве основания для строительного объекта невозможно.

Проблема решается с помощью армирующего каркаса, помещаемого внутрь блока перед отливкой.

Армирование ленточных оснований является необходимым и обязательным условием, предписываемым требованиями СНиП 52-01-2003. Регламентируются все рабочие моменты создания железобетонных конструкций — состав бетона, размеры и материал арматуры, тип конструкции каркаса, способ сборки и прочие вопросы.

Соблюдение норм СНиП обязательно для всех строителей, поскольку только таким образом можно обеспечить надежность постройки и безопасность людей.

Как работает арматура

Арматурные стержни способны переносить растягивающие нагрузки примерно в 10 раз больше, чем бетон. Будучи установленными внутрь отливки, они принимают на себя растягивающие нагрузки, не позволяя появиться трещинам, усиливая и укрепляя бетонную ленту.

Арматурный каркас представляет собой пространственную решетку, состоящую из несущих и вспомогательных стержней. Если сама лента в сечении представляет собой прямоугольник, то каркас в сечении образует подобную фигуру, но несколько уменьшенную.

Если на ленту воздействует изгибающая нагрузка, то начинают работать те стержни, которые расположены со стороны, противоположной точке приложения усилия. Они не позволяют ленте изменить форму, принимая на себя внешние воздействия.

ОБРАТИТЕ ВНИМАНИЕ!

Для особо ответственных конструкций используют напрягаемые стержни, которые перед заливкой бетона натягиваются, а после затвердения массива освобождаются. Такие основания способны работать в сложных условиях, но для частного домостроения не используются.

Основными элементами являются горизонтальные стержни — несущие, или рабочие. Вертикальные элементы служат для поддержки рабочей арматуры и в большинстве нужны лишь до момента заливки. После нее рабочие функции выполняют только угловые элементы, испытывающие дополнительные напряжения и эксплуатационные нагрузки.

Вспомогательная арматура делается из более тонких прутков и нужна для исключения смещения основных элементов при заливке и затвердении.

Как выбрать бетон



Требования СНиП к бетону достаточно жесткие.

Регламентируются все рабочие параметры материала:

  • Степень прочности на сжатие и осевое растяжение.
  • Морозостойкость.
  • Водонепроницаемость.

Для жилых домов малоэтажной кирпичной или подобной застройки оптимальный вариант — М300. При использовании легких ячеистых или пористых материалов (пенобетон, керамзитобетон) допускается применение менее прочного и плотного бетона — марок М200 и даже М150.

Более прочные сорта используются для ответственных или многоэтажных объектов. Например, бетон М400 допускается применять для отливки фундамента по жилые здания высотой до 20 этажей.

Виды арматуры

Существует два вида арматуры:

  • Металлическая.
  • Композитная.

Первый вид — всем знакомые стальные горячекатаные прутки с насечкой, позволяющей получить надежное сцепление с бетоном. Существуют стержни разного диаметра, от 6 до 80 мм, предназначенные для эксплуатации в соответствующих условиях.

Для вспомогательной арматуры могут быть использованы как рифленые, так и гладкие стержни меньшего диаметра.

Композитная — это целая группа, которая изготавливается из углепластика, базальтопластика и стеклопластика. Последний является наиболее распространенным и доступным вариантом. Он выгоднее металлического аналога с точки зрения стоимости, не поддается коррозии, не реагирует на электрохимические воздействия.

Однако, неспособность сгибаться усложняет сборку каркасов на изгибах или примыканиях, что уменьшает надежность этих узлов и повышает трудоемкость сборки. Диаметры стержней находятся в диапазоне от 3,5 до 48 мм.

ВАЖНО!

Свойства композитной арматуры более удачны, чем у металлических стержней, но отсутствие длительного опыта пользования заставляет строителей с осторожностью относиться к выбору этого материала.

Как правильно выбрать диаметр арматуры

Существует достаточно точный способ определения сечения арматуры. Вычисляется площадь сечения ленты (произведение ширины на высоту), результат умножается на 0,001. Полученное значение является суммарной площадью сечения арматурного каркаса.

Остается по таблицам подобрать нужный диаметр прутков с учетом конструкции решеток.

Согласно требованиям СНиП, расстояние между крайними горизонтальными прутками не должно быть более 40 см. Поэтому для ленты шириной в 30, 40 или 50 см горизонтальные решетки будут состоять из двух стержней.

Обычно строители не производят сложных расчетов, используя для данных размеров соответственно 10, 12 и 14-мм стержни. ленты 30-50 см является наиболее распространенным вариантом, поэтому поведение материала изучено достаточно хорошо, и такой выбор имеет немалый запас прочности.

Выбор поперечной (вспомогательной) арматуры производится по принципу достаточности — диаметр тонких стержней не должен быть менее половины диаметра рабочей арматуры.

Обычно руководствуются этим требованием.

Основные способы армирования

Существуют следующие способы:

  • Стержневое армирование при помощи арматурных прутков из металла или композитных материалов.
  • Дисперсное — усиление стяжек с помощью волокнистых материалов или металлической стружки.
  • Слоевое армирование представляет собой послойное нанесение раствора с промежуточной установкой армирующих сеток.

Для усиления ленточного фундамента возможно применение только стержневого способа. Используются два варианта — с двумя и с тремя рабочими стержнями в горизонтальных решетках. Выбор нужного варианта обусловлен шириной ленты.

Поскольку требованиями СНиП расстояние между крайними стержнями в решетке ограничено до 40 см, использование трех стержней требуется для основания шире 50 см. При этом, можно применить три и даже более стержней и на узкой ленте.

Нормы СНиП ограничивают минимальное расстояние между соседними прутками в два диаметра, что позволяет собрать достаточно плотную решетку.

Однако, такого никогда не делается, поскольку это нецелесообразно и создает непроизводительный расход арматуры.

Расчет количества арматуры

горизонтальной арматуры производится путем вычисления общей длины ленты (сумма всех участков) и умножения ее на количество горизонтальных стержней (от 4 до 6 и более). Для определения количества вспомогательных прутков надо вычислить длину (периметр) одного хомута и умножить его на общее количество.

Расстояние между двумя соседними хомутами (шаг), согласно СНиП, не должно превышать ширины каркаса, т.е. расстояния между горизонтальными крайними прутками. Общую длину ленты надо разделить на это расстояние, в результате получается количество хомутов.

Приобретая материал, рекомендуется увеличивать нужное количество на 10 %, чтобы иметь некоторый запас на случай ошибки.

Основные правила армировки

С точки зрения прочности, оптимальным способом было бы внешнее расположение арматурного каркаса.

Но на практике это невозможно по ряду причин, основными из которых являются:

  • Склонность металла к коррозии.
  • Невозможность установки каркаса на длинные или погруженные в грунт блоки.
  • Поверхность должна быть ровной и готовой к присоединению других элементов постройки.

По этим и другим причинам используется внутреннее армирование, которое защищает металл от коррозии и решает ряд других вопросов. Недостатком является необходимость выполнять множество действий, нужных только для фиксации арматуры в неподвижном состоянии до момента застывания раствора.

Это означает излишний расход материала, нерациональные трудовые вложения, расход времени. Но других вариантов армирования нет, используемая методика проверена многими десятилетиями и показала свою надежность и эффективность.

Как правильно уложить арматуру

Сборка прямых участков каркаса производится в непосредственной близости от траншеи.

Это важно, так как вес сооружения достаточно велик, а перемещать его чаще всего приходится вручную. Сборка производится одним из способов (сварка или вязка), из которых предпочтение отдается вязке.

Причинами этот является простота, отсутствие необходимости в подключении к сети электроснабжения и наличия сварочного аппарата.

Есть и еще одна причина — сварной шов на арматуре ломкий и не всегда выдерживает нагрузки при перемещении или заливке, а проволочное соединение имеет некоторую степень свободы и обладает за счет этого определенной эластичностью.

Собранные прямые части каркаса укладываются в подготовленную траншею, обвязываются углы, после чего каркас готов к заливке бетона.

Шаг армирования

Шаг армирования — это расстояние между соседними хомутами или вертикальными вспомогательными стержнями. Он равен расстоянию между крайними горизонтальными прутками, хотя на практике его нередко увеличивают из экономии.

Это опасное решение, так как сборка производится вне траншеи, отдельные части придется поднимать и укладывать в траншею, что для незаконченной конструкции является тяжелым испытанием.

Если по каким-либо причинам каркас собирают прямо в траншее, то шаг можно несколько увеличить, но слишком ослаблять каркас не следует.

Вязка арматурной сетки

Для вязки используется мягкая отожженная стальная проволока толщиной 1-2 мм. Она нарезается на заготовки длиной 25-30 см.

Процесс :

  • Отрезок проволоки сгибается пополам. Получившаяся полупетля заводится под перекрестный стык стержней в диагональном направлении.
  • Концы полупетли поднимаются вверх, чтобы проволока обхватила соединяемый узел.
  • Вязальный крючок острием заводится в петлю, опираясь при этом на другой конец проволоки. Вращательными движениями концы закручиваются, плотно стягивая соединяемые стержни.
  • Для вязки продольных соединений используется тот же метод. Отличие лишь в положении проволоки — она обхватывает оба соединяемых стержня в поперечном, а не в диагональном направлении.

Вязальный крючок можно приобрести в магазине, но проще изготовить его самостоятельно.

Надо взять кусок стальной проволоки толщиной 405 мм, несколько заострить и загнуть один конец примерно на 1,5-2 см.

Для удобства работы крючок можно слегка выгнуть в средней части. Приемы работы с ним просты, но требуют некоторого навыка, который появляется очень быстро.

Схема монтажа

Усиление ленточного фундамента производится, как правило, с помощью металлического арматурного каркаса, собранного сварным способом или связанного специальной мягкой стальной проволокой.

Рабочие стержни устанавливаются в горизонтальном положении таким образом, что в сечении образуют прямоугольник со сторонами, на 10 см меньшими, чем ширина и высота бетонной ленты.

Такое соотношение обеспечивает глубину погружения прутков в бетон, при которой несущая способность достаточно высока, но материал надежно защищен от коррозии. Вертикальная арматура служит для фиксации несущих стержней в нужном положении во время и затвердения бетона.

Оба этих процесса вызывают значительные нагрузки, поэтому от прочности соединения зависит качество армирования.

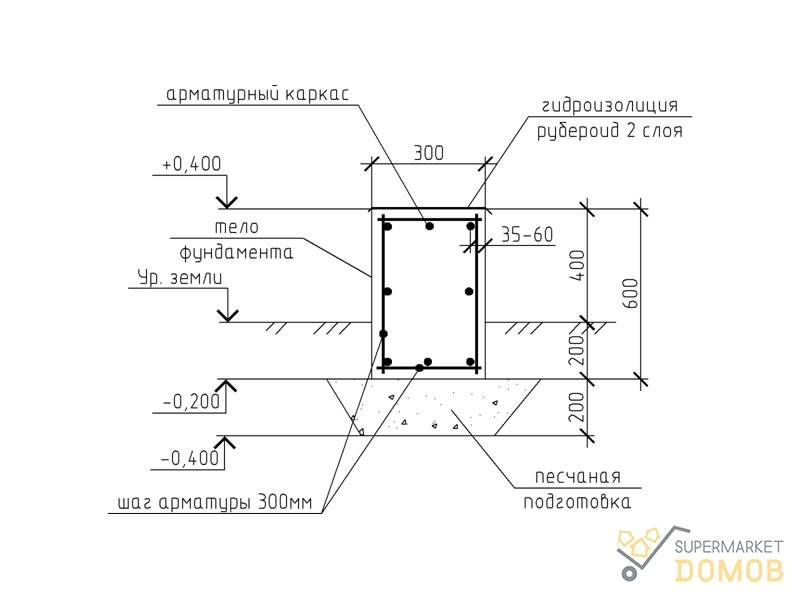

Фото чертежа:

Армирование углов

Угловые элементы ленточного фундамента, к которым относятся и Т-образные примыкания, армируются путем установки изогнутых анкеров — отдельных стержней, согнутых под нужным углом. Нередко изгибаются рабочие стержни, если их длина позволяет это сделать (например, на углах коротких стенок или примыканий).

Углы фундамента испытывают повышенные напряжения, поэтому наличие дополнительной анкеровки необходимо для увеличения прочности соединения каркаса и повышения несущей способности данного участка ленты.

Основными ошибками, часто встречающимися при армировании углов, являются:

  • Использование только внешнего контура, с недостаточной анкеровкой внутренней части угла.
  • Отсутствие соединения между внешними и внутренними стержнями.
  • Отсутствие механической связи между подошвой и каркасом.
  • Неправильное размещение точек соединения стержней.

Использование анкеров и грамотное соединение с основными элементами армпояса позволяет избежать ошибок и усилить ответственные участки каркаса.

Армирование подошвы

Подошва фундамента является участком, испытывающим максимальные нагрузки пучения или боковое давление от почвенных вод. Существуют различные способы усиления подошвы, которые обеспечивают качественное соединение с бетонной подготовительной частью, но они применяются для строительства промышленных ответственных сооружений.

Для армирования подошвы фундамента малоэтажного жилого дома принято использовать армировочные сетки, увеличивающие прочность и неподвижность нижней части ленты. Сетка механически соединяется с основным каркасом, это особенно важно, если имеет большую ширину, чем сама лента.

ОБРАТИТЕ ВНИМАНИЕ!

Используются готовые или сварные сетки с поперечным расположением стержней. Для участков, расположенных на сложных грунтах, рекомендуется использовать сварные конструкции из рабочих стержней, способные выдерживать нагрузки во всех направлениях.

Полезное видео

В данном видео вы узнаете, как производится армирование ленточного фундамента:

Заключение

Армирование ленточного фундамента — основная операция, без которой все остальные работы становятся нецелесообразными. Сезонные подвижки почвы, изменение уровня грунтовых вод, тектонические воздействия и прочие факторы влияния требуют от основания прочности и способности сопротивляться возникающим нагрузкам.

Эти качества способен обеспечить только грамотно и тщательно сформированный армпояс, образующий внутренний скелет бетонной ленты и компенсирующий все осевые растягивающие нагрузки.
