Деревянные сваи – это классические, висячие опоры забивного типа. Для заглубления такой опоры используют копр, пресс или вибропогружатель. Хотя небольшую сваю можно вбить в землю обычным молотом.
Заглубленная опора опирается о грунт и пятой, и боковой поверхностью (за счет силы трения). В итоге, несущая способность сваи сравнима с характеристиками железобетонных и металлических изделий (с поправкой на поперечную и продольную жесткость деревянной опоры).
Словом, вопреки устоявшемуся мнению, свая из дерева – это достаточно прочная и долговечная опора. Поэтому в данной статье мы рассмотрим способы обустройства оснований на сваях, коснувшись характеристик этой разновидности опор.
Технические характеристики свай и типоразмеры
В производстве свай используют только хвойные сорта древесины (лучше всего – лиственницу). Из лиственных пород на сваи идет только дуб (и только в виде исключения).
Подобная избирательность объясняется наличием в клетчатке хвойных пород большого количества натуральных смол, предотвращающих процесс гниения.
В клетчатке дуба смолы замещаются дубильными веществами, выполняющими туже функцию.
Одиночные сваи
Деревянные сваи для фундамента производятся, как в виде одиночных опор, так и в форме опорных кустов (пакетов из свай). Причем оба варианта можно изготовить и в виде цельной опоры, изготовленной из одного бревна (или пакета из цельных бревен), и в виде срощенной конструкции, состоящей из стыкуемых на хомуты бревен.
Одиночную сваю изготавливают из цельного бревна, формируя отруб у вершины ствола. Оголовком сваи, в данном случае, будет комель дерева, который оббивают стальным поясом (ширина до 7 сантиметров, толщина полосы металла – 1,5 сантиметра).
Диаметр одиночной сваи не может быть меньше 16 сантиметров и редко превышает 35 сантиметров. Причем указанные габариты промеряют у отруба – заостренной части сваи. Высота самого отруба не должна превышать двух диаметров, но и не может быть меньше трех радиусов опоры.
Длина цельной одиночной сваи не превышает 18 метров.
Причем такие габариты встречаются нечасто. Стандартная длина одиночной сваи колеблется между от 4,5 и 12 метрами. Длина срощенной конструкции может быть любой, но отметку в 20-25 метров превышает очень редко. Ведь чем больше длина – тем выше цена деревянных свай.
Свайные пакеты
Опорные кусты – свайные пакеты – собирают из трех, реже четырех бревен. Максимальный диаметр такого пакета равен 60 сантиметрам. Сборка куста предполагает стыковку бревен на болты и шпильки. Верхняя часть куста защищается тем же поясом у оголовка будущей сваи, а вместо отруба на окончание пакета монтируют стальной наконечник.
Длина пакетной конструкции не превышает максимальных габаритов одиночной сваи. Причем, если куст собирается по технологии сращивания, то стыковочные швы между бревнами располагаются вразбежку (по вертикали в рабочем положении). В итоге, максимальная длина срощенного куста свай доходит до 25-30 метров.
Достоинства и недостатки деревянных опор
Главное достоинство деревянной сваи – низкий вес такой опоры.
Ведь плотность древесины на порядок меньше аналогичных характеристик бетона и стали.
В итоге, свая из дерева не нагружает грунт своим весом, и несущая способность таких опор превышает аналогичную характеристику металлических и железобетонных конструкций. Поэтому деревянные дома на винтовых сваях или буронабивных опорах весят меньше, чем покоящихся на сваях из дерева конструкции. А при одинаковой массе площадь подошвы деревянного фундамента будет меньше, чем площадь подошвы стального или железобетонного основания.
Главный недостаток таких опор – непростые взаимоотношения с биосферой, водой и солнцем. Проще говоря: древесина гниет, высыхает, истачивается насекомыми или грибками и испаивает под ультрафиолетом.
Однако, используя специальные составы, защищающие древесину от биосферы и ультрафиолета, и заглубляя опоры ниже уровня залегания грунтовых вод, можно получить практически вечную конструкцию с очень продолжительным периодом эксплуатации.

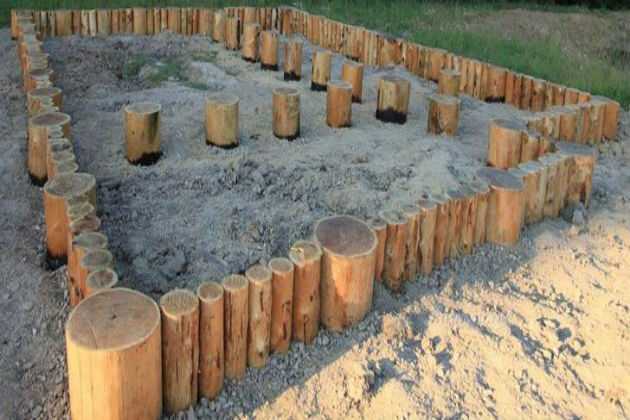

Каркасные и деревянные дома на сваях — строительство фундамента
Сооружение деревянного фундамента ведется по стандартным технологиям, применимым и к стальным, и к бетонным конструкциям.
Схема обустройства такого фундамента разбита на следующие этапы:
- Разметка участка
На этом этапе на грунт строительной площадки наносят контуры основания. Месторасположение свай, при этом, обозначается металлическими или деревянными вехами. Сам процесс разметки выглядит следующим образом: вначале вбивается угловая веха, затем, с помощью мерного отрезка шпагата и второй вехи обозначается линия фасада.
Далее, мерными отрезками шпагата, равными ширине фундамента и его диагонали отмечается (на пересечении отрезков) точка расположения третьего угла фундамента. Аналогичным образом отмечается и четвертый угол. Стеновые и внутренние сваи, а точнее вехи, обозначающие их месторасположение, располагаются (с известным шагом) вдоль проволоки, натянутой между угловыми вехами.
- Монтаж свай
На этом этапе обустраивают направляющие скважины, глубиной до 0,5 метра, в которые вводят сваи. После чего сваи забивают в грунт копром или молотом, контролируя вертикаль с помощью гидроуровня.
Длинные сваи, заглубляемые на 4,5 метра и более, вдавливают в грунт с помощью специального инструмента – вибропогружателя.
Причем забивка деревянных свай в песчаный грунт предполагает позиционирование опоры комлем вверх, а в глинистые грунты опора вбивается комлем вниз.
- Монтаж ростверка
Закончив монтаж вертикальных опор, поверх оголовка свай устанавливают балочный ростверк. При строительстве малоэтажных домов каркасного типа или деревянных срубов роль ростверка играет нижний брус (венец) несущей стены. Балки ростверка стыкуются со сваями жестким или накладным способом. Первый предполагает монтаж на хомуты, деревянные клинья или шпильки. Второй – укладку балки на оголовок сваи без фиксации. Угловые сопряжения оформляются стыковкой в чашу или в лапу.
Свайно-винтовой фундамент для деревянного дома под ключ
Свайный фундамент для деревянного дома
Деревянные постройки имеют небольшой вес и не оказывают серьезной нагрузки на грунт, как здания из кирпича и бетона.
Закладка массивного дорогостоящего ленточного или монолитного основания не имеет смысла. При строительстве домов из дерева все чаще выбирают именно свайно-винтовой фундамент. Растущая популярность свай объясняется высокой скоростью монтажа. Винтовые сваи под деревянный дом можно установить за 1 день. Такой фундамент стоит недорого, подходит для участков со слабыми или просадочными грунтами и большими перепадами по высоте.
Наши цены
- Ø 108 мм
- Ø 133 мм
Преимущества установки свайного фундамента
Свайный фундамент — это конструкция из металлических опор, которые устанавливают вертикально по предварительно размеченным точкам.
Опоры завинчивают на глубину, которая превышает уровень промерзания почвы минимум на 20 см. Заостренный литой или сварной наконечник легко проходит верхние слои грунта, пронизанные корнями растений и деревьев, почву с камнями или строительным мусором. После заглубления полости заполняют бетонным раствором. Этот шаг исключает доступ воздуха внутрь трубы и оседание конденсата на ее внутренних стенках. Если деревянный дом на винтовых сваях строят на участке с уклоном, рекомендуется сделать обвязку опор швеллером или брусом.
Плюсы использования свай для фундамента:
- Универсальность. Винтовые стержни используют как опоры для нового дома или замены просевшего основания уже построенного здания.
- Надежность. Фундаментные стержни, изготовленные из конструкционных марок стали, способны длительное время выдерживать вертикальные, осевые нагрузки.
- Прочность. В зависимости от длины, диаметра ствола, толщины металла несущая способность свайной опоры достигает 7 тонн.
- Простота монтажа. Заглубление свай может выполняться при помощи техники или вручную. Во время бурения отсутствует шум и почвенные вибрации.
- Экономичность. Приобретение стальных опор с доставкой и установкой обойдется на 25-35% дешевле устройства ленточного, столбчатого, плитного основания.
Этапы возведения свайного фундамента
1. Подготовительные работы
Осмотр участка, определение типа почвы, проведение пробного бурения для подбора длины опор.
2. Разработка проекта
Исходя из требований к фундаменту рассчитывается количество и диаметр свайных конструкций. Выполняется разметка участка.
3. Монтажные работы
По проекту выполняется формирование свайного поля.
4. Бетонирование
После обрезки выступающих частей внутрь труб заливают цементно-песчаную смесь, сверху приваривают оголовки.
5. Обвязка фундамента
Усиление фундамента швеллером, брусом или бревном сделает конструкцию более жесткой, устойчивой.
Если устанавливается свайный фундамент под старый деревянный дом, тогда строение поднимают на домкратах. Опоры монтируют по периметру или по длинной стороне строения с двух сторон. Выполняется бетонирование и обвязка свай, затем здание опускают на новый фундамент.
В нашей компании можно приобрести винтовые сваи или заказать установку свайного фундамента в Москве. Гарантируем высокое качество по приемлемым ценам. Узнать подробнее об условиях оплаты и сроках выполнения заказа можно у наших консультантов.
Мы всегда рады вашим вопросам и предложениям!
Воспользуйтесь формой слева, чтобы задать ваш вопрос, оставить отзыв или предложение. Любая обратная связь приветствуется и вы обязательно в скором времени получите ответ от руководства.
Мы всегда рады вашим вопросам и предложениям!
Воспользуйтесь формой слева, чтобы задать ваш вопрос, оставить отзыв или предложение. Любая обратная связь приветствуется и вы обязательно в скором времени получите ответ от руководства.
Деревянные сваи — преимущества, недостатки, классификация и профилактическое лечение [PDF]
🕑 Время чтения: 1 минута
Сваи — это глубокие фундаменты, которые передают нагрузку надстройки глубоко в землю. Сваи в основном представляют собой длинные тонкие столбчатые элементы, которые передают нагрузку от надстройки на землю за счет поверхностного трения или через концевую опору. Фундамент считается свайным, если его длина более чем в три раза превышает ширину. Сваи могут быть деревянными, бетонными или стальными. В этой статье мы поговорим о деревянных сваях.
Состав:
- Деревянные сваи
- Преимущества деревянных свай
- Недостатки деревянных свай
- Качество и классификация деревянных свай
- Консервирующая обработка
- Забивка деревянных свай
ствол дерева, обрезанный из веток. Деревянная свая обычно рассчитана на максимальную нагрузку от 15 до 25 тонн на сваю. Дополнительную прочность можно получить, прикрепив накладки болтами к бокам.
Эти сваи служат около 30 лет. Ширина этих свай колеблется от 12 до 16 дюймов.
Эти сваи могут использоваться в качестве фундамента для сооружений с умеренной нагрузкой и в качестве фундамента для временных сооружений.
Изображение предоставлено: Permatrak.comПреимущества деревянных свай
- Низкая стоимость погонной длины сваи. Следовательно, эти сваи экономичны.
- Древесина является упругим материалом, поэтому деревянные сваи способны поглощать удары.
- Деревянные сваи просты в установке.
- При необходимости деревянную сваю легко демонтировать.
Недостатки деревянных свай
- Деревянные сваи имеют небольшую несущую способность.
- Необработанные деревянные сваи над грунтовыми водами могут простоять более 25 лет, но не являются постоянными.
- Деревянные сваи подвержены повреждениям при жестком забивании.
- Деревянные сваи нельзя забивать через твердые слои или валуны.
- Сваи большей длины не всегда могут быть доступны.
Деревянная свая должна соответствовать минимальным требованиям, прежде чем ее можно будет квалифицировать как фундаментную сваю. Качество, обработка и конструкционные характеристики деревянных свай обсуждаются ниже.
Качество и классификация деревянных свай
Деревянная свая должна быть хорошего качества и не иметь дефектов. Он должен быть прямым и иметь равномерную конусность. Прямая линия, проведенная между центром комля и центром кончика, должна полностью проходить внутри ворса. Качество свай определяется количеством или отсутствием дефектов (гниение, расколы, искривление волокон древесины и т. д.), размером сучков, отверстий и т. д.
Согласно Руководству ASCE № 17 в разделе «Деревянные сваи и Строительная древесина», деревянные сваи делятся на три класса в зависимости от качества древесины и размеров свай.
| Свая класса А | Минимальный диаметр сваи этого класса составляет 14 дюймов. Эти сваи предназначены для использования при больших нагрузках или большой длине без опоры. |
| Свая класса B | Минимальный диаметр сваи этого класса составляет от 12 до 13 дюймов. Эти сваи используются для средних нагрузок. |
| Свая класса C | Минимальный диаметр сваи этого класса составляет 12 дюймов. Эти сваи используются для временных конструкций. |
Консервирующая обработка
Необработанные сваи, полностью заглубленные ниже уровня грунтовых вод, считаются постоянными при условии, что в них отсутствуют морские бурильщики. При выступании над водой деревянные сваи подвергаются гниению грибков и поражению насекомыми и мотыльками. Поэтому строительные нормы и правила обычно запрещают использование необработанных деревянных свай выше уровня грунтовых вод для поддержки постоянных конструкций.
Наиболее эффективным и распространенным методом предотвращения гниения и нападения животных и растений является обработка свай консервантами, такими как креозотовое масло, которое используется повсеместно.
Когда сваи должным образом пропитаны достаточным количеством креозотового масла, защита от гниения и воздействия является превосходной, за исключением нескольких бурильных машин.
С обработанными сваями следует обращаться осторожно. Резка, обрамление и сверление должны быть выполнены как можно раньше перед обработкой. Порезы, ссадины и т. д. должны быть покрыты слоями креозота.
Забивка деревянных свай
Одним из наиболее существенных недостатков деревянных свай является возможность их повреждения при забивке. Сваи могут быть повреждены на кончиках или выше. Использование металлического башмака на наконечнике существенно не снижает вероятность таких повреждений. Поэтому расчетная грузоподъемность деревянных свай эмпирически ограничена примерно 25 тоннами, чтобы избежать возможности повреждений из-за необходимости жесткой забивки. Кроме того, следует внимательно наблюдать за поведением сваи и количеством ударов на фут заглубления во время операции забивки сваи. При наличии сомнений в возможности такого повреждения забивку сваи следует немедленно прекратить, а при необходимости одну или две забивные сваи вынуть для визуального осмотра.
