Делаем столбчатый фундамент из блоков

Вы решили своими руками построить дачный домик или хозблок. Будьте готовы: на возведение фундамента уйдёт до трети бюджета. Можно сэкономить, если сделать не ленточный или свайный, а столбчатый фундамент. На такое основание вы потратите не 30%, а 15-18% от стоимости здания.

Столбчатый фундамент выдержит дачный домик в один-два этажа, гараж, баню, сарай или котельную. В общем, любое лёгкое строение. Это самый бюджетный и быстрый вариант основы для здания.

Обратите внимание, в каких случаях профессиональные строители не рекомендуют использовать столбчатый фундамент:

при строительстве домов со стенами из кирпича или железобетонных блоков;
на слабых и горизонтально-подвижных грунтах;
если грунт состоит из торфа, просадочной породы, насыщенной водой глины;
на площадках с перепадом высоты больше двух метров (в этом случае придётся выравнивать грунт).

Важный момент. В здании со столбчатым фундаментом вы не сможете обустроить подвал или подпол.

Оптимальный материал

Самый долговечный и надёжный материал для фундамента — бетонные ФБС-блоки. Аббревиатура расшифровывается так: «фундаментные блоки стеновые». Их изготавливают на заводах методом вибропрессования.

В Леруа Мерлен есть два вида таких блоков, размеры — 39x19x18,8 см. ФБС-блоки весят от 30 до 32 кг. Укладывают их вручную, специальная техника не нужна.

Главный недостаток этого материала — низкая гидрофобность. Из-за пористой структуры ФБС впитывает воду как губка. Один блок может набрать в себя 4-5 кг влаги. Этот минус устраняется с помощью гидроизоляции.

Расчёт фундамента

Чтобы рассчитать, сколько опор понадобится, нужно определить несущую способность грунта и общий вес здания.

Средние расчётные сопротивления грунтов

Теперь считаем, сколько будет весить будущее здание. Складываем общий вес стен, перекрытий и кровли.

Удельный вес элементов конструкции

Считаем суммарную площадь оснований фундамента:

Общую массу здания делим на несущую способность одного квадратного сантиметра грунта. Умножаем на коэффициент запаса надёжности. Получаем площадь всех опор фундамента.

Каждый наш столб будет состоять из двух блоков. Площадь основания одного столба = 39x19x2 = 1482 кв.см. Чтобы узнать, сколько столбов понадобится, делим площадь оснований всех опор на площадь основания одной опоры.

В столбчатых фундаментах опоры располагают на расстоянии от полутора до двух метров друг от друга. На проблемных грунтах шаг уменьшают до одного метра. В точках пересечения стен и по углам нужны дополнительные опоры.

P.S. Если вы живёте в регионе с сильными ветрами и большим количеством снега, нужно будет сделать поправку на ветро- и снегонагрузку. Данные по ней прописаны в СНиП № 2. 01.07-85 «Нагрузки и Воздействия».

Подготовительные работы

Готовим участок для будущего строения. Удаляем крупные растения. Берём лопату, откапываем дёрн и верхний слой почвы. Получается земляной прямоугольник глубиной 15-20 см. Выравниваем строительную площадку по одному уровню.

Размечаем территорию. Для этого понадобится лазерный уровень, колышки из обрезков арматуры или деревянных брусков, длинная бечёвка. Отмечаем углы дома, вбиваем колышки, натягиваем между ними верёвку. Проверяем перпендикулярность углов. Добавляем колышки там, где будут располагаться опорные столбы.

Рытьё ям

Глубина, на которую нужно будет вкопать опоры, зависит от типа почвы.

Если грунт скальный, крупнообломочный, не склонный к подвижности, непучинистый (то есть объём почвы не увеличивается при промерзании), фундамент можно заглублять всего на 40-50 см.

При песчаных и пучинистых почвах столбы устанавливают на половину средней глубины промерзания земли. К примеру, если в вашем регионе почва промерзает на 140 см, глубина фундамента составит 70 см.

Приступаем к рытью ям. Их глубина должна быть на 25 больше, чем глубина расположения столбов. Это пространство понадобится для уплотняющей подушки.

Совет: если глубина ямы не превышает метра, делайте стенки вертикальными, если копаете глубже — сформируйте откосы и укрепите их досками, чтобы почва не осыпалась.

Подготовка подушки

Устраиваем в ямах уплотняющую подушку. Она состоит из трёх слоёв. Сначала насыпаем песок, нужен слой толщиной 10 см. Поливаем водой и утрамбовываем. Насыпаем сверху такой же слой щебня.

Готовим раствор из пескобетона марки М300. Заливаем в яму поверх подсыпки. Толщина бетонного слоя должна быть 5 см.

P.S. Если вы строите на слабом грунте, увеличьте толщину слоёв песка и щебня.

Укладка блоков

Перед началом работ блоки ФБС нужно покрыть слоем битумной гидроизоляции. К установке опор можем приступать после того, как в ямах затвердеет бетон.

Соединяем блоки песчано-цементным раствором или специальным клеем. Для надёжности можно укрепить кладку арматурной сеткой.

После того, как будет готов первый столб, на нём нужно сделать нулевую отметку. Высоту остальных опор выравниваем по этой отметке с помощью гидроуровня.

После того, как все столбы будут установлены, засыпаем грунтом свободное пространство, которое образовалось в ямах.

Далее обвязываем опоры деревянным или железобетонным ростверком. Он будет плотно удерживать столбы и не давать им смещаться. Между ростверком и верхом столбов прокладываем гидроизоляцию. На верхнюю часть опор нужно нанести слой битума и уложить полосу рубероида, затем ещё один слой битума и сверху снова рубероид.

Чтобы утеплить пространство под полом, можно организовать забирку из камня или кирпича. Под неё нужно уложить песчаную подушку с заглублением на 15-20 см. Поверх песка — бетонную стяжку. Высота забирки должна быть не менее 40 см.

Теперь вы в курсе всех этапов монтажа столбчатого фундамента. Желаем, чтобы ваша постройка получилась надёжной и красивой!

Приходите в Леруа Мерлен. Наши консультанты помогут подобрать качественные материалы и инструменты по самым низким ценам.

пошаговая инструкция, плюсы и минусы материалы

Как сделать фундамент из блоков ФБС

Классификация материала

Рекомендации по хранению и перевозке

Проектирование дома

Преимущества и недостатки ФБС

Как выполнить монтажные работы

Каждому дому, даже не очень большому, необходима опора, без которой он осядет, уйдет в землю под воздействием собственной массы, либо разрушится из-за перемещений грунта, который всегда находится в движении, если, конечно, здание не стоит на гигантской каменной плите. Основание сооружений, рассчитанных на круглогодичное проживание, сделанных из кирпича или тяжелых бревен, устраивается несколькими способами. Каждый из них обладает определенными преимуществами и недостатками. Ниже будет приведена пошаговая инструкция по возведению фундамента из блоков ФБС, а также дан сравнительный анализ, позволяющий его сопоставить с другими технологиями.

Изделия отличаются по размерам, массе и прочности, а также по наличию или отсутствию пустот для электропроводки и других коммуникаций. В последнем случае применяется обозначение «ФБП». Как правило, в раствор на стадии производства не закладывается арматура, без чего устойчивость к нагрузкам заметно снижается. Арматура монтируется на заказ в заводских условиях, однако эти меры требуются далеко не всегда, а лишь при большой высоте и толщине несущих конструкций здания.

В качестве материала используется три вида бетона: тяжелый, силикатный и керамзитовый с соответствующей плотностью 2400, 200 и 1800 кг/м³. От данного параметра зависит устойчивость к распределенным вертикальным нагрузкам. Эти три вида отображены в маркировке тремя заглавными буквами: «Т» — тяжелый; «П» — на пористых заполнителях, то есть керамзитовый; «С» — силикатный.

Класс по прочности на сжатие указан в таблице

Класс	Средняя прочность, кгс/см²	Раствор
В3,5	45,8	М50
В7,5	98,2	М100
В12,5	163,7	М150
В15	196,5	М200

Размеры блоков ФБС для фундамента варьируются в широких пределах. Наряду с классом, весом и видом материала они отображены в обозначении изделий по ГОСТ.

Морозостойкость превышает 50 циклов заморозки и оттаивания. Если учесть, что внутренняя сторона конструкции может постоянно находиться в контакте с теплым воздухом, что не дает ей промерзнуть, срок службы становится значительно больше, чем у самых надежных типовых строений.

Водостойкость W2 надежно защитит от влаги, если не подведет кладочный раствор, и если расчет проекта выполнен без ошибок.

Все изделия оснащены монтажными петлями, необходимыми для того, чтобы их можно было подцепить краном. При установке они легко загибаются и никаких проблем не создают, однако возможно производство и без них.

Действующие нормативы допускают нестандартные размеры и массу.

Хранение следует осуществлять в штабелях максимальной высотой 2,5 м, сложенных на твердой и ровной поверхности. Каждый ряд должен лежать на деревянных прокладках толщиной от 3 см. Это же правило действует и при транспортировке. Груз должен быть хорошо закреплен в кузове таким образом, чтобы не допустить его перемещения. Высота штабеля при этом зависит от грузоподъемности автомобиля.

С 1 марта 2019 года загородная недвижимость стала подразделяться на две категории:

садовый дом;
объект индивидуально жилищного строительства (ИЖС).

В первом случае сооружение может представлять собой что угодно: от небольшой постройки для сезонного проживания до коттеджа. Во втором оно является полноценным жильем, в котором его обладатель имеет право получить прописку как в городской квартире. Для такого вида собственности действуют те же санитарно-технические нормы и стандарты, что и для всех жилых зданий. Чтобы получить документ, позволяющий считать такой объект полноценным жильем, необходимо создать и утвердить в государственных инстанциях проект. Заниматься его разработкой включая расчет подземной части, должна организация с соответствующей лицензией.

Для садового дома, чем бы он ни был с инженерной точки зрения, подобного согласования не потребуется. При незначительной массе стен и кровли технические параметры можно заложить на свой страх и риск, руководствуясь личным опытом. Если же садовый дом планируется возвести на века с возможностью его перевода в ИЖС, лучше обратиться в проектную организацию.

Опытные инженеры должны в первую очередь обследовать грунт на территории, где планируется строительство. В глинистый слой, для которого характерна подвижность и глубокое промерзание, нужно закладывать тяжелое основание на глубину от 0,7 м. Для песчаного достаточно глубины 0,5 м. Здесь допустимы более легкие конструкции. Подошву необходимо расположить ниже линии промерзания, так как при охлаждении до отрицательных температур почва начинает расширяться. Глубина заложения также напрямую зависит от уровня грунтовых вод. Возможно, обследование покажет, что применение того или иного инженерного решения на участке недопустимо.Опасность представляют водяные линзы — подземные скопления воды, образующиеся на слое глины, покрытом песком. Обнаружить их способна только специальная инженерная техника.

Ширина и высота, также как и все конструктивные особенности, не должна приниматься на глаз. Сделать правильные выводы на основе необходимых измерений и расчетов в состоянии только квалифицированные специалисты.

План основания дома является частью его проекта. Он представляет собой горизонтальный разрез по верхнему краю. Как правило, берется масштаб 1:200 или 1:400. На плане должны быть отмечены все коммуникации, места их ввода. Информацию необходимо отобразить в технической записке. В графической части указывается раскладка сборных элементов на всех ярусах. Если предполагаются монолитные участки, их также следует отметить на чертеже вместе со всеми техническими данными.

В малоэтажном строительстве используется в основном два вида опорных конструкций для домов, построенных из тяжелых бревен, кирпичей и других материалов, обладающих значительным весом:

бетонная монолитная подушка, создание которой предполагает применение опалубки;
блочное сборное сооружение.

Монолитная лента более прочная, но менее гибкая, поэтому у нее меньше шансов уцелеть при пучении грунта.Преимущество второго способа заключается в его удобстве. При одинаковых финансовых вложениях и масштабах строительства в случае его использования работы будут выполнены в несколько раз быстрее, поскольку отпадет необходимость ждать четыре недели, когда раствор в опалубке схватится и наберет нужную прочность.

Еще одна отличительная особенность — возможность применения блочной кладки в зимний период. Следует помнить, что смесь при отрицательных температурах застывает хуже и набирает меньшую прочность, чем в сухую теплую погоду. Тем не менее, даже его ухудшенных характеристик будет достаточно при устройстве ленточного фундамента. Если время поджимает, не важно, что показывает термометр на улице — плюс или минус. Ждать весны не придется.

Важный бонус — возможность строительства из изделий, бывших в употреблении. Их запаса по срокам хватает более, чем на 100 лет.

Проектная стадия упрощается, так как заложить известный типовой размер проще, чем правильно рассчитать параметры опалубки.

Неудобство заключается в том, что для монтажа потребуется подъемный кран, который нужно разместить на участке. Хорошо, если в наличии имеется ручная лебедка или самодельный подъемный механизм, но нельзя не признать, что укладывать раствор в опалубку лопатой или насосом гораздо удобнее.

Как мы убедились, сделать все своими руками не получится — для получения расчетных данных нужны специальные приборы, а снять со штабеля, дотащить и точно установить груз весом около тонны под силу только подъемному крану или строительной бригаде.

Делаем разметку

Начать нужно с подготовки территории. Необходимо заранее рассчитать, куда встанет кран, где будет расположено место для хранения.

После того, как все помехи устранены и есть четкий план действий, производится разметка периметра. Отмечаются углы будущего дома, в эти места вбиваются колышки с флажками, а между ними протягивается шнур. Колышки должны находиться в середина запроектированной бетонной ленты на одинаковом расстоянии от ее внутренней и внешней стороны. Вбивать их следует на расстоянии метра от края чтобы они не упали вместе с осыпающейся почвой. Флажки нужны, чтобы их лучше видели крановщик и экскаваторщик.

Затем обозначаются остальные важные элементы, наличие которых повлияет на устройство основания. Если здание имеет сложную форму периметра и планировку, разметка производится краской, мелом или известью. В это же время ведется закупка и доставка материалов. Количество сборных элементов и их расположение в кладке определяется на стадии проектирования.

Траншея или котлован?

Ленточный фундамент из блоков ФБС укладывается в траншею или котлован. Последний вариант уместен, если планируется цокольный этаж, либо, если грунт осыпается. Рыть его также потребуется при укладке под основную конструкцию специальных горизонтальных плит ФЛ, имеющих форму усеченной трапеции, что позволяет им лучше распределять нагрузки.

В первом случае задается ширина около 1,5 м, взятая с учетом места для дренажа, тепло- и гидроизоляции, и глубина 0,5-0,9 м, во втором разброс гораздо больше. В обоих случаях эти параметры следует взять согласно проекта. В холодных регионах, где почва промерзает на глубину нескольких метров, не стоит слишком зарываться вглубь. Добавлять лишние 20-30 см нецелесообразно.

Почву лучше складывать подальше от площадки, чтобы она не перекрывала доступ технике и не мешала передвижению.

Устройство подошвы

В зависимости от свойств грунта используется либо щебень или песчаная подушка либо пояс из плит ФЛ. Первый вариант подходит для малоподвижных грунтов, второй — для подвижных с большим содержанием глины. Он требует значительных вложений, но обеспечивает необходимую устойчивость сооружению. Вместо плит часто применяется метод опалубки. Он дешевле, но при его использовании придется ждать 3-4 недели, пока раствор схватится и наберет марочную прочность. Тем не менее, предпочтение отдается в основном именно ему. Рассмотрим его более подробно.Сначала поверхность выравнивается и на ней устраивается пятнадцатисантиметровая подушка из песка. Сверху насыпается 15 см щебеня. Чтобы повысить эффективность этого приема, следует производить уплотнение каждого слоя ручной трамбовкой или виброплитой. Материал уплотняется быстрее при его смачивании. При слабой подвижности грунтов на такое основание можно ставить блоки. Предположим, что у нас почва содержит большое количество глины, и нам все же требуется сделать бетонную подошву.

Опалубка собирается из ровных досок так, чтобы смесь не вытекла наружу. Они укрепляются кольями и подпорками чтобы не прогнуться под давлением и не завалиться. Внутрь закладывается арматурный каркас, состоящий из толстых горизонтальных прутьев диаметром 10-15 мм, пущенных по краям сверху и снизу и образующих четыре грани. При помощи проволоки они связываются между собой более тонкими горизонтальными вертикальными прутьями или скобами, идущими с шагом 10-20 см.Каркас должен быть утоплен в растворе и изолирован от контактов с окружающей средой во избежание его коррозии, поэтому его привязывают к небольшим металлическим стойкам, чтобы он находился на высоте 1-2 см над землей. Это позволит ему полностью погрузиться в смесь не столько сверху, но ее и снизу. Дно можно выстелить дешевым гидроизолятором, чтобы жидкая фракция не ушла вниз.

Заливка производится медленно и равномерно. Для уплотнения смеси и устранения пустот ее нужно постоянно протыкать лопатой или металлическим стержнем. На завершающем этапе поверхность выравнивается. В жаркую погоду ее придется постоянно смачивать. В противном случае при резкой и неравномерной усадке будут образовываться трещины.

Как правильно производить кладку

На основание укладывается бетон марки М100. На один блок в среднем расходуется 10 л. Чтобы все сборные элементы стояли ровно, от края до края стены натягивается веревка. Блоки выставляются по уровню, чтобы их стороны находились на одинаковой высоте. Швы между ними заливаются раствором. Каждый ряд следует укладывать вперевязку, двигаясь от внешних несущих конструкций к внутренним.

Дополнительные меры

Фундамент, даже в южных регионах, где выпадает мало осадков, нуждается в гидроизоляции. В грунте всегда скапливается влага, способная вызвать коррозию материала, просочиться в щели, разрушая его. Чтобы этого не происходило, можно воспользоваться жидкой мастикой. В средней полосе, где почва влажная, рекомендуется сделать дополнительную оболочку из рубероида.

Конструкция станет более прочной и долговечной, если сверху методом опалубки залить еще один слой бетона толщиной около 25 см. Нагрузки от здания будут его изгибать, сверху сжимая, а снизу растягивая, поэтому снизу лучше положить дополнительные арматурные прутья.

Подробную инструкцию смотрите на видео.

Материал подготовил: Артем Филимонов

Как сделать фундамент из блоков своими руками

Самый быстрый способ возведения основы здания — это фундамент из блоков. Данный метод хотя и имеет некоторые недостатки, все же куда более выгоден в плане экономии времени, чем, например, строительство монолитного фундамента. Безусловно, любой строитель скажет, что работать с цельной, ровной поверхностью гораздо удобнее, но для того, чтобы бетон дошел до нужной кондиции, придется ждать почти месяц, что не выгодно ни строителям, ни заказчику. А вот блочный фундамент намного упрощает жизнь и позволяет легко вписаться в и без того сжатые сроки нашей короткой весны или осени.

Содержание

Прежде чем приступать к строительству фундамента, нужно выбрать качественные бетонные блоки, ведь именно от этого будет зависеть прочность всей конструкции здания.

Самый первый (и самый важный) критерий выбора — это граничная нагрузка, которая будет оказываться на основание будущего строения. Данный показатель для каждого изделия, при условии соблюдения технологического процесса на заводе, имеет свои цифры.
Обращаем внимание на показатель морозостойкости блоков. Чем он выше, тем более суровые условия сможет выдержать ваш фундамент.
Посмотрите и на наличие в бетоне гранитного щебня, который увеличивает стойкость основы дома к кислой почве.
Определитесь с размерами блоков. Так, для строительства небольших объектов (дача, гараж, баня) используют облегченные образцы бетонных блоков, а для более массивных зданий лучше применять крупные изделия, работать с которыми будет гораздо быстрее.

Классификация блоков из бетона ↑

Если вы задались вопросом, как сделать фундамент из блоков, то вам стоит знать и о том, что эти самые блоки бывают двух видов: подушечные и стеновые.

Первые в сечении образуют трапецию, что помогает прилично увеличить их опорную площадь. Такие блоки чаще всего применяют для укладки нижнего ряда фундамента, который будет обеспечивать прочность и максимальную устойчивость всей конструкции. А вторые имеют форму четырехугольника и могут иметь боковые вырезы для более плотной стыковки друг с другом. Их предназначение — формирование подземной и наземной части основы будущего здания.

Таким образом, строительство фундамента из блоков подразумевает под собой использование и стеновых, и подушечных бетонных блоков. Но есть один нюанс, который стоит учесть, чтобы облегчить себе дальнейшую работу — желательно, чтобы блоки имели технологические отверстия и щели для прокладки коммуникаций, иначе вам придется самостоятельно их долбить в бетоне, а это очень проблематично.

[include id=»1″ title=»Реклама в тексте»]

Существует три вида таких блоков:

ФБП — бетонные блоки П-образной формы
ФБВ — блоки с вырезами под инженерные коммуникации
ФБС — цельные блоки без отверстий.

Все они имеют достаточно большой вес, поэтому для их транспортировки и укладки потребуется привлечение грузоподъемной техники, что может стать причиной серьезных затрат. Но выход все же есть — можно возвести фундамент из блоков размерами 20*20*40 см, которые предназначены специально для строительства малогабаритных зданий. Подобные изделия изготавливают и из бетона, и из облегченных материалов, например, из керамзитобетона. Такое «легкое» основание без проблем способно выдержать вес бани или одноместного гаража, а также обеспечит прочность конструкции и одновременное ее утепление. К тому же блоки из керамзитобетона стоят значительно дешевле других аналогов, но есть один момент, который нужно обязательно учесть при покупке изделий — это их плотность, которая должна иметь коэффициент не ниже 1500 — 1800 кг/куб.метр. К сожалению, проверить данный показатель «на глаз» невозможно, поэтому единственный совет, который в данном случае можно дать, покупать блоки только в проверенном месте и от надежного производителя.

На данном этапе строительства необходимо произвести разметку почвы: наметить границы будущей постройки и фундамента. Делать это лучше всего при помощи металлических колышков, веревки и строительного метра.

Важно: при разметке стоит учесть, что ширина фундамента должна быть больше, чем ширина стены.

После того, как работы по разметке окончены, можно приступать к подготовке почвы под возведение фундамента, причем для разных видов основы будущего дома или другого строения проводят различные земляные работы. Так, для столбчатого фундамента необходимо по периметру разметки и внутри нее выкопать ямы глубиной около полутора-двух метров, а для ленточного типа снимается верхний слой почвы и выкапывается траншея, которая должна быть шире блоков на несколько сантиметров.

Разметка выполняется с учетом ширины фундамента, превышающей ширину стены

Важно: глубина траншеи зависит от типа почвы: для песчаников с глубиной водоносного слоя более 2 метров достаточно будет выкопать траншею глубиной 30-40 сантиметров, а в остальных случаях придется углубляться на более приличное расстояние.

Если первые два этапа носят подготовительный характер, то третий этап — это основная стадия строительства, к которой нужно отнестись со всей ответственностью.

Технология возведения фундаментной конструкции из блоков ↑

Техника возведения любого типа фундаментов из блоков примерно одинакова.

Все элементы фундамента скрепляются между собой обычным цементным раствором, который готовят непосредственно перед кладкой. Во время работ по строительству фундамента добавлять в раствор воду или цемент нельзя, поскольку излишки того или другого могут ослабить контакт.
Блоки укладываются друг на друга аналогично кирпичной кладке. Допустимы минимальные отклонения блочных рядов от горизонтали не больше 15 мм на 10 метров кладки.
Все стыки и швы должны быть заполнены раствором по максимуму, чтобы не оставалось никаких просветов и брешей.

Столбчатый тип основания для дома ↑

Данный тип фундамента можно отнести к самым дешевым вариантам возведения основы будущего здания. Он представляет собой определенное количество опорных тумб, вкопанных глубоко в землю. Эти тумбы располагают по периметру разметки и внутри нее. Применяют столбчатый фундамент для легких построек, таких, как деревянные бани, гаражи или дачные домики. Кстати, возводится он достаточно быстро и просто (за один день можно успеть окончить все работы, связанные с фундаментом).

По периметру будущего строения в подготовленные ямы устанавливают тумбы высотой не ниже 40 сантиметров. Количество тумб зависит от размера и веса постройки. Но, прежде чем заняться установкой бетонных столбов, нужно предварительно подготовить ямы. Для этого утрамбовываем дно подходящим для этого инструментом (можно даже обычную длинную палку взять), далее засыпаем щебень (примерно на 10-12 см) и песок (сантиметров 5-7). Выравниваем поверхность песка и устанавливаем первый ряд блоков, закрепляя их цементным раствором.

[include id=»2″ title=»Реклама в тексте»]

Построить такой фундамент своими руками из блоков достаточно просто, но есть один нюанс, который необходимо обязательно учесть. Дело в том, что малейшая неточность или ошибка может стать причиной перекосов, исправить которые потом будет проблематично (цемент-то уже затвердел), поэтому при возведении столбчатого фундамента нужно тщательно следить за уровнем тумб при помощи натянутой между опорами веревки.

Столбчатый фундамент — экономное решение, оперативность сооружения

Круглые бетонные тумбы устанавливаются по периметру здания

Ленточный фундамент из блоков ↑

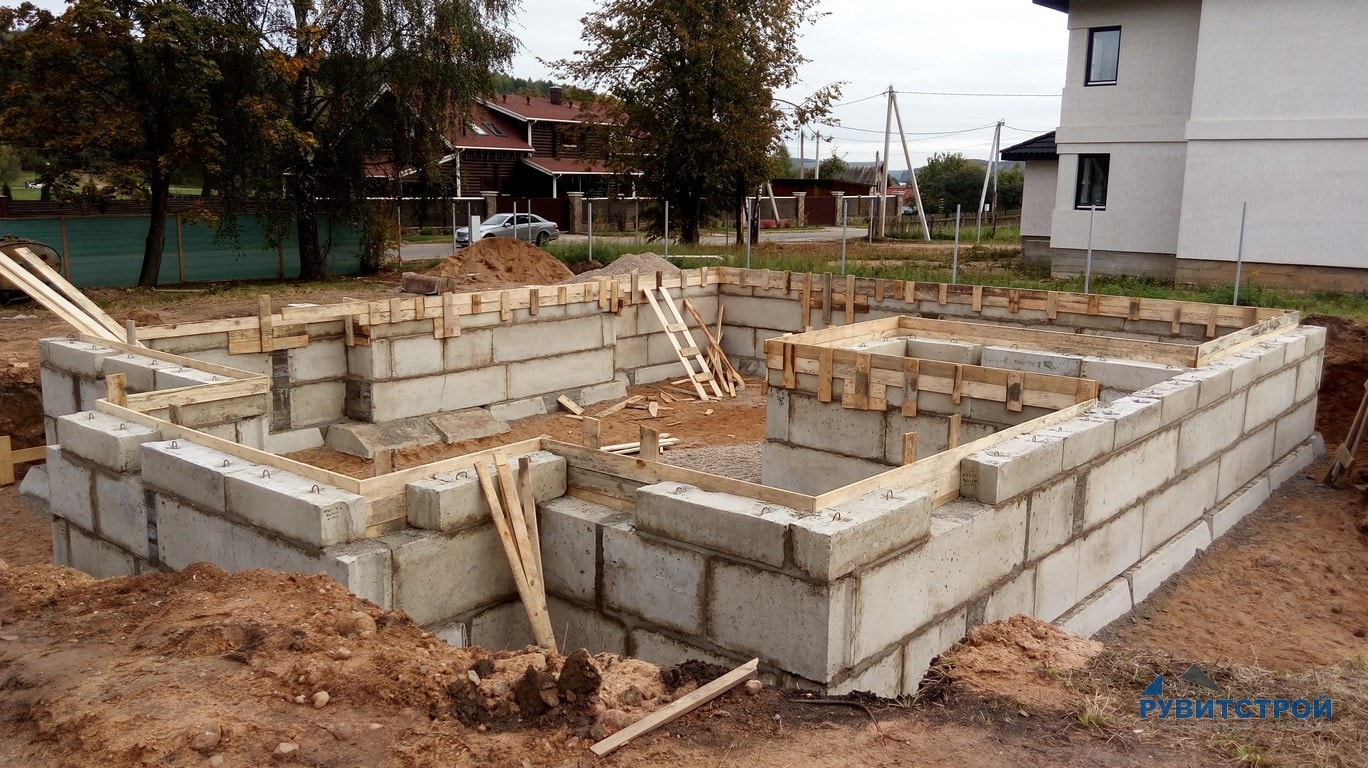

Ленточный фундамент для дома из блоков идеален для строительства зданий из кирпича или шлакоблоков. Он представляет собой бетонные ленты, расположенные под всеми несущими элементами конструкции.

И в первом, и во втором случае для возведения фундамента лучше всего использовать блоки из керамзитобетона, поскольку они значительно легче ( примерно 30 кг), чем обычные бетонные, да и их размер позволяет работать без особого напряжения и трудностей.

Ленточный фундамент из фундаментных блоков возводится по схеме, аналогичной схеме строительства столбчатого фундамента, только фильтрующую «подушку» из щебня и песка помещают в траншеи. Для нижнего ряда используют подушечные блоки, причем начинать их укладку нужно с углов и мест пересечения будущих стен. Установив угловые элементы, нужно при помощи уровня проверить правильность монтажа и только после этого можно приступать к дальнейшей укладке, ориентируясь на веревку, которую натягивают между первыми блоками. Закончив работы по установке нижнего ряда, нужно уложить гидроизоляционный слой, который будет препятствовать проникновению влаги к фундаменту.

Далее при помощи металлических штырей отмечаем места для маячных стеновых элементов второго ряда, покрываем нижний ряд цементным раствором и устанавливаем следующий ряд блоков.

Установка бетонных блоков выполняется по аналогии с кирпичной кладкой

Сооружение ленточного фундамента из бетонных блоков

Видео демонстрирует последовательность работ при сооружении опалубки из пенобетонных блоков с последующим армированием и заливкой цементным раствором.

Безусловно, устройство фундамента из блоков имеет массу преимуществ, среди которых на первом месте, конечно же, скорость монтажа. Но данное преимущество одновременно является и недостатком, ведь стоимость сборного фундамента почти на 30% выше монолитного. К тому же цена вопроса может вырасти еще на 20-25%, если вы выберите для строительства крупные блоки, транспортировка и установка которых требует дополнительных затрат.

Еще один жирный минус — промежуточные швы, через которые может проникнуть влага или гниль. Предотвратить печальный исход можно только при помощи тщательной гидроизоляции.

Теперь вы знаете как построить фундамент из блоков, знаете нюансы этого процесса и его недостатки, осталось только начать. Удачи!

Как сделать фундамент для дома из блоков своими руками

Этот фундамент представляет собой опорно-блочную конструкцию из железобетонных фундаментных блоков. Чаще блочная система возводится как основание строения, где будет сооружаться подвал. Из бетонных блоков подвальный этаж строится значительно быстрее, чем на заливной основе – не нужно монтировать опалубку, вкладывать арматуру и ожидать около месяца, пока застынет бетонный раствор.

Проект готового фундамента из блоков

Цена блочного фундамента зависит от размеров составляющих его блоков. Этот материал используется и для строительства домов. Универсальными блоками для постройки зданий любой этажности признаны блоки типоразмера 20х20х40 см.

Поскольку создание долговечного и прочного фундамента – основная задача на начальном этапе строительства, то важно правильно подобрать его тип.

Строительство фундамента из блоков имеет некоторые преимущества по сравнению с другими видами оснований:

Фундамент из блоков фбс отличается возможностью подобрать блоки нужного размера, что обусловлено их типовым и размерным разнообразием.
Морозостойкость фундаментных блоков, которая достигается применением специальных присадок, позволяет выдержать значительные перепады температуры.
Блоки устойчивы к кислым средам благодаря добавлению в бетон гранитного щебня.
Схема монтажа блочного фундамента
Блочный фундамент возводится достаточно быстро – для малоэтажного дома хватит пары недель.

Кроме положительных сторон фундамент под дом из блоков имеет и недостатки. К ним относятся:

Высокая цена в отличие от монолитного основания.
Восприимчивость швов к воздействию климатических условий, поэтому фундамент из бетонных блоков требует утепления.
Необходимость привлечения техники для возведения. Если заказать готовый проект под ключ в строительной компании, необходимую технику они предоставят.
Необходимость выполнения двухслойной гидроизоляции.

Вернуться к оглавлению

Содержание материала

Виды фундаментов из блоков

Фундамент из блоков фбс возводится в короткие сроки строительства и при условии малоэтажности строения. В их составе произведена замена щебенки из извести на гранитную фракцию.

Поэтому такие блоки с успехом применяют для постройки погребов или подвалов, внутренних стеновых перегородок и др.

Схема устройства фундамента из блоков

Фундамент из этого материала несложно сделать собственноручно, он имеет достаточно небольшой вес и прост в укладке.

Ленточный фундамент для дома из блоков выполняется в случае постройки зданий из кирпича или шлакоблоков. Он монтируется в виде полос из бетона, которые размещаются вдоль всех несущих элементов конструкции.

Для возведения основы под кирпичный дом преимущественно используются керамзитобетонные блоки.

В последнее время вместо кирпича применяют газосиликатные блоки. Они легче по весу и имеют большие размеры. Для домов, строящихся из этого материала, оптимальным будет ленточный фундамент под газосиликатные блоки.

Ленточный фундамент из блоков – распространённый вид строительства основания. Перед выбором материала для укладки фундамента важно правильно расшифровать аббревиатуру. В ней первая цифра говорит о длине изделия, вторая означает ширину, третья является высотой.

Например, можно встретить ФБС 2-2-4. Это значит, что бетонный блок имеет типоразмеры 20х20х40 см. Такое опорно-несущее основание наиболее целесообразно применять при малоэтажном возведении легких зданий или дачных домиков.

Столбчатый фундамент из блоков применяется при строительстве не тяжелых конструкций с легкими крышами. Такое основание представляет собой вкопанные в землю столбы на пересечении стен в доме и пролетах между ними. Высота каждого блочного столба должна быть около 40 см. Для монтажа фундамента вырываются ямы, засыпаются гравием и слоем песка и трамбуются.

Блоки кладутся на цементную основу. Опорно-столбчатое основание отлично подойдет для возведения на песчаных почвах, а также грунтах с повышенной кислотностью и степенью промерзания. Столбчатый фундамент из блоков является наиболее экономичным основанием.

Схема столбчатого фундамента из блоковВернуться к оглавлению

Виды и типы строительных блоков

Построить фундамент – дело, требующее определенного опыта и навыков. Сначала необходимо определиться с видом материала для постройки основы.

Фундаментные блоки бывают следующих видов:

Бетонные блоки. Блоки из такого материала наиболее долговечные и прочные. Они имеют значительный вес, из них можно сделать надежную основу для строения.
Керамзитобетонные блоки. Фундамент из керамзитобетонных блоков является прочным и более дешёвым, чем бетонные блоки. Класть такой фундамент легче, чем бетонный. Основание из керамзитобетонных материалов имеет хорошую теплоизоляцию, стойкое к перепадам температур и экологически чистое.
Пенобетонные блоки. Монтаж фундамента из блоков такого вида оптимален для возведения небольших строений. Преимуществом является то, что такой фундамент можно класть без применения строительной техники.

Большой популярностью в строительстве пользуются фундаментные блоки типоразмера 20х20х40 см. Отзывы говорят о том, что стройка с использованием данных блоков обходится гораздо дешевле, чем с другими.

Причем, нужно различать: пустотелые блоки используются для возведения стен, а твердотелые элементы 20х20х40 – для оснований.

Для постройки фундаментов применяются такие типы бетонных блоков:

Монолитные блоки с пазом. Это армированные цельные фундаментные блоки с прорезями для прокладывания коммуникаций (ФБВ).
Цельные фундаментные блоки стенового типа, то есть без отверстий (ФБС). Это монолитные изделия со стальной арматурой, считаются наиболее прочными.
Пустотелые фундаментные блоки П-образные (ФБП). Эти блоки наименее прочные, могут применяться только при возведении легкого дома – каркасного или деревянного.
ФЛ — блоки-подушки, которые применяются как основание для остальных блоков. Необходимость таких подушек обусловлена увеличением устойчивости фундамента и его долговечности.

Вернуться к оглавлению

Устройство основания из блоков

Для того чтобы основа долго прослужила и не требовала дополнительных вложений, важно изначально сделать ее правильно.

Для этого необходимо соблюсти технологию укладки. Устройство блочного основания предполагает:

после рытья котлована изготавливается армированная монолитная подушка и укладывается на дно;
сверху на нее кладутся блоки ФБС;
после блоков, на уровне с землей нужно класть монолитный армированный пояс;
по вертикали между землей и блоками укладывается гидроизоляция и утеплитель.

При планировке застройки всегда нужно учитывать тип почв на участке. Фундамент из блоков фбс с условием соблюдения технологий может быть выполнен на любом виде почвы. Наилучшими для постройки являются скальные и песчаные грунты, которые содержат щебенку и гравий.

Готовый блочный фундамент

Почвенные воды должны быть на глубине не менее трех метров. При соблюдении таких условий сборный фундамент из блоков будет долговечным, а подвал полностью сухим и комфортным помещением.

Но если возведение дома осуществляется на глинистых почвах либо вблизи грунтовых вод, то важно применять меры для защиты основания. Даже с качественной гидроизоляцией воды из грунта дадут влажность и сырость в подвале.

Для защиты фундамента от этих факторов применяются такие методы:

Для монтажа блочной основы своими руками потребуется:

рабочие, которые разбираются в технологии постройки фундамента;
автокран;
автомобиль для перевозки грузов;
полностью укомплектованные средства для изготовления и закачки растворной смеси;
лом, лопаты и строительные уровни;
шпагат из капрона или тонкий стальной тросик;
мелкий строительный инструмент;
арматурные прутья.

Техника укладки блоков

До начала возведения основы своими руками надо внимательно изучить способ укладывания блоков. Особое внимание уделяется местам, где они скрепляются раствором цемента — его лучше сделать перед кладкой блоков.

Добавлять воду в раствор во время монтажа основы нельзя – от этого ослабится конструкция.

Допустимые отклонения при укладке блоков по горизонтали варьируются в пределах +/- 10 мм. Если планируется сделать массивное здание либо стройка проходит в сейсмологической зоне, то нужно применить металлическую сетку для укрепления фундамента.

Во время укладки основы своими руками надо постоянно проверять уровень горизонтального отклонения для исключения кривизны конструкции.

Качество работ по строительству зависит от заполнения стыков со швами цементным раствором без единого пробела. Рекомендации строителей: добавлять в цементную смесь гидроизолирующие присадки.

В зависимости от габаритов блоков слой заполнения равен около 1-1,5 см. Для водоотведения лучше применить старый метод: насыпать глину в ров и утрамбовать.

Вернуться к оглавлению

Строительство блочного фундамента

Чтобы сделать прочное и долговечное основание из блоков необходимо заранее продумать все этапы строительства, создать план и сделать расчеты.

Этапы строительства:

Планирование

Глубина закладки фундамента может изменяться под воздействием таких факторов:

уровень почвенных вод;
вид грунта на строительной площадке;
климатические условия местности;
особенности конструкции здания;
величина нагрузки на фундамент и направления воздействия на него.

На основе данных о грунтовых водах, особенностях и глубины промерзания почвы можно сделать расчет выталкивающей способности и силы сопротивления для нее.

Правильность выбора материала для фундамента напрямую зависит от расчётов нагрузок на фундамент после возведения конструкции.

Расчеты должны учитывать вес стройматериалов, мебели и техники в доме.

Подготовка участка

Для монтажа фундамента нужно:

Разметить границы и вырыть котлован с помощью спецтехники.
Установить растворный узел для постоянного производства раствора.
Выровнять дно котлована по уровню, после чего засыпать дно песком и утрамбовать. Оптимальная толщина песчаной подушки более 15 см.
Произвести разметку будущего блочного основания и поставить обноску.

Начало работ

Существует несколько способов построить блочное основание: на бетонной ленточной основе, на плите железобетонного монолита и на монолитной подушке из железобетона.

Устройство плиты монолита от подушки почти не различается. Отличие лишь в том, что плита является для подвала полом и распространяется на всю площадь строительства, а подушка выполняется там, где будет нужна опора будущему основанию.

Схема устройства фундамента из монолитной плиты

Монолитная плита выступает за контур стен на 100-200 мм, а подушка должна быть больше по размерам блоков основания на ту же величину. Это необходимо для расширения опорной площади.

Строительство фундамента

После рытья траншеи нужно сделать слой песка 150-200 мм и шире блока на 200-300 мм, утрамбовать и полить водой.
На подушку положить слой гидроизоляции, для чего можно применить полиэтиленовую пленку.
На дно котлована укладываются плиты-подушки из железобетона.
Дальше на них нужно класть маячные блоки — углы постройки и места где пересекаются перегородки с несущими стенами.
Сделать кладку первого ряда между блоками-маяками. Толщина шва по стыкам – 2см.
Кладка следующего ряда происходит по принципу кладки из кирпича – с перевязкой.
Во время укладки нужно оставить промежутки в местах пересечений основания для прокладки коммуникаций.
После укладки всех элементов поверх фундамента заливается армировочный пояс, предварительно сделав укладку сетки или армирующего прутка. Если планируется устройство столбчатого основания, то нужно сначала сделать разметку расположения каждого столба. При установке длинных столбов рекомендуется их укреплять установкой нескольких распорок в расширенную кверху скважину. Далее продольно устанавливается армирование, и конструкция заливается бетонным раствором. Потом строится ростверк для фундамента.

Гидроизоляция и теплоизоляция

Схема теплоизоляции и гидроизоляции блочного фундамента различными материалами

На практике отзывы о блочном фундаменте, особенно с элементами 20х20х40 см, положительные с оглаской на соблюдение технологии строительства и проведении геологических исследований.

Как сделать столбчатый фундамент из блоков

Конструкционно и схематически каждый фундамент всегда зависит не только от состояния грунта, где будут начаты строительные работы, но и от того, какое здание на нём будет установлено. Для нетяжёлых и хозяйственных построек самыми оптимальными и выгодными считаются столбчатые фундаменты. Они могут быть построены из самых разных материалов и по совершенно непохожим технологиям, но общим в них является то, что такой фундамент представляет собой устанавливаемые в земле столбы, заглублённые до приемлемого уровня. Эти столбы могут быть сложены из специальных блоков, которые отлиты из бетона и армированного металлическими прутами, или изготовлены из стальных труб и предназначены для изготовления основ зданий.

Основание для нетяжёлых построек

При возведении домов, гаражей, бань или хозяйственных построек, которые строятся с использованием деревянных каркасов, можно выбрать столбчатый фундамент из блоков, как наиболее подходящую для этого конструкцию. Такой вид основания не предусматривает самостоятельной укладки бетона, что в некоторых случаях может сыграть решающую роль. Вам не придётся устанавливать опалубку, завозить на стройплощадку большое количество щебня, и других компонентов. В качестве основного материала используются готовые бетонные блоки, размер которых равен 20х20х40см. Такие блоки идеально подходят для лёгких построек, и дополнительно позволяют сэкономить время на строительство. Это особенно актуально в тех случаях, когда нет возможности подвести к строительной площадке электричество для подключения бетономешалки.
