Фундамент ТИСЭ с ростверком

Фундамент ТИСЭ с ростверком, в каком случае применять, плюсы и минусы, технология возведения, виды ростверков.

Данный тип фундамента является подвидом свайного основания с жестким висячим ростверком, связывающим в единую конструкции буронабивные ж/б опоры, расширенные снизу.

При стандартном сечении свай в 20-25 см диаметр их основания варьируется в пределах 40-60 см, что положительно сказывается на их несущих способностях и устойчивости к выталкивающему воздействию грунта.

Поднятый выше нулевого уровня ростверк таких конструкций не противодействует силам морозного пучения в зимнее время и остается надежным и устойчивым вне зависимости от несущих способностей почвы.

К плюсам фундаментов данного типа относят:

• Возможность заложения своими силами, без привлечения спецтехники. Работы по возведению фундамента ТИСЭ ускоряются при использовании буров с механическими приводами и заказе раствора на заводе, но в целом их можно провести с помощью ручного оборудования и бетономешалки любого типа.

Данное преимущество считается ключевым: помимо возможности ведения работ в полевых условиях (даже при отсутствии э/э) сокращение трат на спехтехнику положительно сказывается на смете.
• Сравнительно малый объем земляных работ. При заложении опор ТИСЭ нет необходимости в копке глубоких траншей и котлованов. Замена грунта при необходимости проводится – но лишь по периметру отмостки, а не под всей подошвой здания.
• Хорошую устойчивость на любых грунтах, включая слабые, подвижные и сильно пучинистые. Исключение делается лишь для водонасыщенных плывунов.
• Долговечность и надежность. Планируемый срок службы залитых по всем правилом опор ТИСЭ с ж/б ростверком составляет 100 лет.
• Повышенные несущие способности в сравнении со свайными фундаментами обычного типа. Одна опора ТИСЭ с нижним сечением в пределах 40-60 см выдерживает вес от 10 до 20 т, что делает их практически независимыми от веса постройки.
• Возможность подвода коммуникаций после постройки самого дома.

Недостатки проявляются в:

• Невозможности заложения в проекте подвала или цокольного этажа.
• Сложностях или невозможности ведения строительства на подтапливаемых участках. В частности, при ведении работ на устойчивых грунтах с высоким УГК застройщику приходится закладывать дренажные системы или использовать насосы и специальные рукава. На плывунах и болотистых грунтах этот тип фундамента закладывать под жилые дома и вовсе не рекомендуется.
• Трудоемкости ручных работ при ведении строительства на каменистых участках. В особо сложных случаях для подготовки скважин под опоры задействуются буры с дизельным или электрическим приводом, но такое оборудование обходится дороже.

• Жестких требованиях к обустройству пространства вокруг жилых домов. В частности, это проявляется в обязательном закрытии пространства под ростверком и полом забиркой и потребности в широкой отмостке (в особо сложных случаях – утепляемой). В регионах с холодным климатом помимо забирки и отмостки также утепляются все входящие снизу в дом коммуникации.
• Сравнительно большом сроке ведения работ (этапы бетонирования опор)

Благодаря универсальным характеристика фундамент ТИСЭ закладывается под постройками любого типа, но максимальный экономический эффект в частной сфере при его выборе достигается при ведении капитального строительства на сильно пучинистых грунтах.

Важно! Такой фундамент не универсальное решение!! Фундамент под ваш будущий дом необходимо проектировать исходя из геологии( несущая способность грунтов) и рельефа участка, уровня грунтовых вод и глубины промерзания почвы в вашем регионе, весовых нагрузок от будущего строения (материал стен, перекрытий, кровли, этажность)

Технология возведения фундамента ТИСЭ с ростверком

Работам предшествует обязательный расчет схемы фундамента.

Количество, сечение и глубина заложения свай и параметры ростверка подбираются с учетом УГВ и несущих способностей грунта, уровня его промерзания, ожидаемых весовых нагрузок и плана постройки.

Но нормам опоры ТИСЭ закладываются на 20-30 см ниже глубины промерзания почвы, несущая способность одной сваи подбирается из таблиц по типу почвы, а количество – находится путем деления общего веса здания на полученную величину.

Незначительные неровности участка нивелируются ростверком, при уклоне свыше 10 ° фундамент с ростверком делается ступенчатым.
После расчета конструкции и подготовки материалов работы ведутся по простой схеме:

• Площадка очищается от мусора, верхнего слоя плодородной почвы и корней крупных растений.

• С помощью арматуры, обносных досок и натянутого шнура проводится разметка мест бурения скважин и уровня ростверка. Колышки и арматура закладываются в центах всех будущих опор, со сверкой осей и диагональности.

• С помощью ручного или бензинового бура подготавливаются скважины с расширениями в нижней части. Порядок работ на этом этапе зависит от типа почвы. Так, на глинистых или не осыпаемых грунтах вначале стоит пробурить все цилиндрические участки скважин и лишь потом, после смены насадки и предварительного полива скважин водой – бурятся расширения.

На участках с высоким УГВ или рисками осыпания, наоборот, каждая опора подготавливается и по возможности бетонируется отдельно (в особо сложных случаях – с одновременной закладкой защитных рукавов из рубероида или плотного п/э).

• Подготавливаются и опускаются в скважину четыре стержня или связанные каркасы из арматуры с профилированным сечением не менее 12 мм (отклонения в меньшую сторону или сокращение числа прутьев допускаются лишь при возведении ограждений или второстепенных построек). Длина арматуры при этом должна достаточной для будущей связки с ростверком.

• Расширенная часть скважины заливается бетоном с маркой прочности не ниже М200. Насыпать на дно скважин песок при этом не рекомендуется.

• В скважину опускается заранее подготовленный рулон из рубероида или аналогичных материалов, также выступающий выше уровня грунта как минимум на 10 см. Верхняя часть гибкой опалубки обвязывается проволокой и слегка засыпается грунтом или смесью песка и керамзита. Данный этап проводится без технологических задержек с предыдущим.

• Бетоном заливается оставшиеся участки, после аккуратной выгонки воздуха длинным штырем опора оставляется в покое до окончательного отвердевания.

К монтажу ростверка любого типа приступают не ранее чем через 2 недели после заливки опор. Опалубку для самой распространенной ж/б конструкции собирают из досок с толщиной от 1 см и выше, саморезов и брусьев для нижних и боковых подборок.

Арматура свай и будущего ростверка жестко связывается (но не сваривается) между собой, дно опалубки обязательно изолируется пленкой. При оптимальной схеме нижняя часть ростверка поднимается над грунтом на 15 см, верхняя – возвышается на 30-40 см, ширина ленты полностью совпадает с толщиной стен (включая прослойки будущего утеплителя).

Бетонирование ростверка ведут без перерывов, с выгонкой воздуха и стандартным уходом. К возведению стен приступают не ранее чем через 28 дней, вне зависимости от выбранного материала строительства.

Совет!! Если у вас не получается сделать расширение грунта для заливки с помощью специального бура (если говорить честно, то это процесс трудоёмкий), то можно сделать ямобуром лунку большего диаметра, залить пятку, потом выставить опалубку из труб или руберойда, залить сваю и обсыпать грунтом или лучше песком.

Виды ростверков

Деревянный

Данный тип ростверка выбирается при строительстве бань из домов из древесных материалов и используется при низких рисках поднятия или смещения опор ТИСЭ.

В стандартном исполнении он закладывается из клееного бруса или хорошо просушенных строганных досок, срощенных вертикально с помощью болтов и кронштейнов.

К общим требованиям технологии его монтажа относят крепление на предварительно заложенные по центру опор стальные прутья, поднятие конструкции над грунтом не ниже 150 мм, совпадение осей опор и центральной ростверка и закладку гидроизоляционной прослойки между деревом и ж/б.

Все части деревянного ростверка проходят обязательную обработку антисептиками (в идеале – пропитку в чанах), при высоких рисках гниения древесины между ростверком и опорой закладывается подпорная доска со специальными прорезями для ее замены при разрушении.

Бетонный

Несмотря на сложности заложения опалубки на весу бетонная обвязка при таком типе опор считается классической и выбирается чаще остальных. Максимальную прочность имеют конструкции, армированные объемным каркасом из металла или композита, среднюю – ленты с продольными отельными стержнями. Под облеченные подстройки может заливаться простой монолитный ростверк из бетона при высоте конструкции не менее 10 см.

По аналогии с опорами работы по бетонированию ростверка ведутся в теплое время года, на отвердевание конструкции отводятся стандартные 28 дней. К обязательным условиям технологии заливки ж/б разновидностей при этот относят защиту металла от внешних воздействий, обеспечиваемую достаточной толщиной бетона (от 5 см). Застывший бетонный ростверк при необходимости (а именно – в случае возведения стен из бруса или пористых блоков) накрывается 2 слоями гидроизоляционных материалов, обмазывается мастиками или утепляется.

Железный

Обвязка металлическим швеллером или двутавровой балкой выбирается при высоких требованиях к прочности и устойчивости фундамента.

В частности, этот тип фундамента уступает ж/б в коррозийной устойчивости и считается сравнительно недолговечным, но оптимальным при высоких рисках смещения опор из-за морозного пучения грунта. Металлический ростверк соединяется с арматурой опор сварным способом и при необходимости окрашивается антикоррозийными грунтами (особое внимание уделяется местам сварки).

С опиранием на грунт и висячий

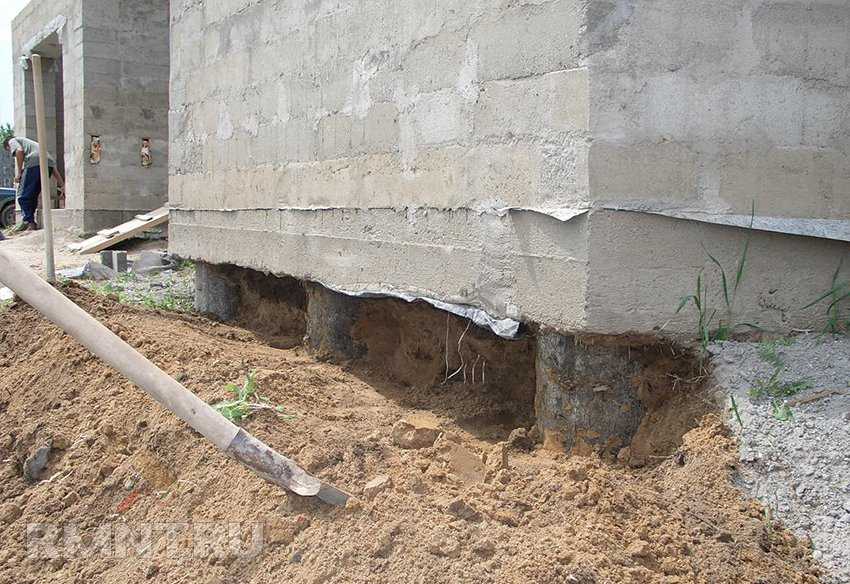

В классическом варианте фундамент ТИСЭ имеет висячий ростверк, с подъемом над уровнем грунта не менее 15 см. При таком исполнении на ростверк не действуют силы морозного пучения грунта и риски его растрескивания из-за смещения опор сведены к минимуму.

При ведении строительства на сильно пучинистых грунтах близкое расположение ростверка к грунту и вовсе относят к нарушениям технологии и запрещают.

Исключение делается редко – при проведении работ на участках с сухим и устойчивым грунтом (что в свою очередь ставит под сомнение целесообразность заложение фундамента ТИСЭ вместо мелкозаглубленной ленты) или при планировании обустройства в доме полов полов по грунту.

В последнем случае ростверк изготавливается из железобетона и опирается на грунт при условии правильной подготовки основания (а именно – засыпки под подошвой плотной песчаной подушки или заложения как минимум 10 см прослойки из уплотненного пенополистирола). Обязательная отмостка из бетона, заливаемая поверх ЭППС при этом не должна быть жестко связана с низким ростверком.

Важно!!! Многие не профессиональные бригады строителей делают ростверок с опиранием на грунт на пучинистых почвах (особенно в Подмосковье), так как его легче сделать. Будьте бдительны и не идите на поводу у строителей!!!

Итоговые рекомендации

Для получения надежного и долговечного фундамента такого типа рекомендуется:

• Всегда обосновывать схему расположения и параметры опор и ростверка расчетом.

• Использовать стройматериалы надлежащего качества.

• Армировать сваи на всю длину с захватом подошвы.

• Вести работы при максимально низком заложении грунтовых вод и учитывать погодные условия на этапе бетонирования.

• Использовать лазерный ниверлир и водяной уровень на этапе разметки, сборке опалубки и заливке бетоном опор и ростверка.

• Защищать конструкцию отмосткой и утепленной забиркой, монтируемой с обязательными продухами под небольшим наклоном.

Отдельного упоминания заслуживают моменты бурения скважин под опоры ТИСЭ на каменистых грунтах. При отсутствии возможности найма спецтехники (оптимальный вариант) бурение ведется медленно, с ручной выемкой камня с помощью мотыги.

В особо сложных случаях место скважины немного переносится по оси несущей стены.
Фундамент ТИСЭ с ростверком, в каком случае применять, плюсы и минусы, технология возведения, виды ростверков. Теперь вы знаете ответ на этот вопрос.

ТИСЭ или свайно-ленточный фундамент — что выбрать?

Фундамент – самый ответственный элемент любого строения. Большинство дефектов фундамента отражается на всей конструкции дома. Фундамент намного сложнее ремонтировать, чем кровлю, перекрытия и стены, в отдельных случаях ремонт не представляется возможным. Поэтому, выбор фундамента вопрос очень ответственный. Человеку, собравшемуся строить дом и малоориентирующемуся в строительстве, первым делом советуем найти хорошего специалиста, который поможет с выбором типа, а затем с проектированием фундамента, расскажет про тонкости строительного процесса. Данная статья поможет сориентироваться в выборе между двумя с одной стороны похожими технологиями, а с другой имеющими совсем мало общего. Две технологии – это ТИСЭ и свайно-ленточный фундамент.

Сперва, давайте уточним что именно мы сравниванием.
ТИСЭ. В данной статье мы говорим о конструкции из свай и ростверка. Сваи обязательно имеют на нижнем конце полусферическое расширение диаметром 600 мм. Ростверком в данном случае, является балка, связывающая все сваи в единую конструкцию. Здесь очень важно отметить, что ростверк у ТИСЭ не опирается на грунт. Между грунтом и ростверком должен быть компенсационный зазор для вспучивающегося грунта не менее 100 мм.
Свайно-ленточный фундамент. В данной статье мы говорим о фундаменте из свай с мелкозаглубленной, либо незаглубленной лентой. Сваи цилиндрической формы, обязательно без уширения на нижнем конце. Лента опирается на песчаную подушку, низ бетонной ленты может быть расположен на поверхности грунта, либо иметь небольшое заглубление.

Сравненим два типа фундаментов:

Стоимость

Если речь идёт о строительстве на ровном участке, где нет перепада и ситуация позволяет сделать ленту незаглубленной (для свайно-ленточного варианта), то стоимость фундаментов будет примерно равна. На свайно-ленточный фундамент требуется немного больше материалов, а ТИСЭ является более трудозатратным, что сравняет их итоговую стоимость. Реальность такова, что ситуации, когда в пятне застройке нет перепада (возьмём условно порог в 20 см) составляет около 35 % от общего числа наших объектов. Когда перепад более 20 см, ТИСЭ оказывается более бюджетным вариантом из-за экономии материалов, так же трудозатраты на ТИСЭ при перепаде оказываются уже меньше, чем на СЛФ. Существенный перепад (например 1 метр и более) делают разницу в цене между данными типами фундаментов очень серьёзной. Например, при перепаде в 1 – 1,5 метра свайно-ленточный фундамент может оказаться (вдвое!) дороже, чем аналогичный ТИСЭ.
В сравнении данных типов фундаментов по стоимости мы отдаём предпочтение технологии ТИСЭ.

Несущая способность

На данный вопрос нельзя ответить однозначно, всё зависит от конкретных геологических условий. Может быть грунт слабым вверху и более прочным на глубине 1,5-2 метра, что делает ситуацию более подходящей для ТИСЭ. Может быть наоборот, что сыграет в пользу свайно-ленточного варианта. Если сориентироваться на среднестатистические условия Подмосковья (тугопластичные суглинки), то несущая способность будет примерно одинаковой:
— 7 — 8 тонн на погонный метр для ленты шириной 30 см и шаге свай 2 метра при свайно-ленточном фундаменте
— 7 — 8 тонн на погонный метр при среднем шаге свай 1,5 м в случае ТИСЭ.
По несущей способности мы считаем данные типы фундаментов примерно равноценными и даём по полбалла обоим вариантам.

Универсальность по типам грунта

Это то же вопрос, на который трудно ответить в пользу какого-то одного фундамента. Как показывает практика в Московской области ТИСЭ подходит в подавляющем большинстве мест, как и СЛФ. ТИСЭ не подходит в случае слабых, болотистых и просадочных грунтов, залегающих на глубине 1,5-2,5 метра. Свайно-ленточный то же не желательно использовать на болотистых и просадочных грунтах, особенно если слабые грунты залегают близко к поверхности земли.
В данном вопросе мы считаем считаем фундаменты равноценными и снова даём по полбалла обоим технологиям.

Теплоэффективность

Думаю, всем читателям уже очевидно, что закрытый периметр свайно-ленточного фундамента сбережёт больше тепла, чем продуваемый ТИСЭ. Из-за щели у фундаментов ТИСЭ, прогрев их цокольного пространства не представляется возможным. Клиентам, желающим получить зимой тёплый пол на фундаменте ТИСЭ мы советуем утеплить перекрытие. Если оно уже возведено, то его всегда можно утеплить снизу; в этом случае хорошее утепление обойдётся недорого и в последствии сэкономит ваши деньги на отопление.
В сравнении фундаментов по теплоэффективности мы отдаём предпочтение свайно-ленточному типу.

Сопротивление морозному пучению

Важный момент, зачастую определяющий долговечность всей постройки и общий комфорт от эксплуатации строения.
Говоря о фундаментах ТИСЭ стоит сказать, что это противопучинистый вариант фундамента. ТИСЭ не требуется утеплять вместе с отмосткой, не нужно прогревать цокольное пространство и делать прочие мероприятия для правильной работы фундамента. В вопросе сопротивления пучению о ТИСЭ можно сказать так: “Сделал и забыл”! Случаи его подъёма сильным промерзанием грунта всё таки замечены, но они безвредны, бывают крайне редко и скорее являются исключением.
Если дом на свайно-ленточном фундаменте не отапливается (речь идёт о поддержании в доме температуры не ниже +12 градусов круглый год), то сопротивляется такой фундамент морозному пучению чуть лучше, чем обычная мелкозаглубленная лента, то есть очень плохо. Сопротивление пучению обычных цилиндрических свай минимально, поскольку грунт обжимает зимой сваи и тащит их вверх. Если дом отапливается круглый год, то для защиты от морозного пучения важно утеплить отмостку и фундамент по периметру (зачастую утепление встраивается в отделку). В этом случае, воздействие пучения на фундамент будет незаметно.
Мы считаем фундамент ТИСЭ более устойчивым к морозному пучению, чем свайно-ленточный.

Отделка

Свайно-ленточному фундаменту подходят стандартные отделочные решения, как для прочих типов монолитных фундаментов (заглубленные и незаглубленные ленты, плиты и подвалы).
В случае фундамента ТИСЭ отделка не является проблемой (многие люди видят сложность в отделке из-за наличия зазора), но окажется более дорогой из-за необходимости устройства забирки или горизонтальных прогонов для крепления панелей. Сам зазор закрывается отмосткой, которая делается внахлёст с отделкой фундамента. В результате, зимой отмостка и отделка смещаются друг относительно друга. Фундаменту ТИСЭ так же подойдут технические решения отделки как для винтовых свай.
С точки зрения исполнения отделки мы отдаём предпочтение свайно-ленточному фундаменту.

Общий счёт в баллах:

ТИСЭ : СВАЙНО-ЛЕНТОЧНЫЙ
3 : 3

Вывод:

В числовом отражении затруднительно отдать предпочтение какому-то из вариантов. Всё решается в конкретном случае и исходит из участка, бюджета и предпочтения хозяина. Напоследок стоит сказать, что фундамент ТИСЭ и свайно-ленточный фундамент являются распространёнными и хорошо зарекомендовали себя. Они применимы в большинстве мест Московской области, и отлично подходят для нетяжёлых коттеджей.

недостатки фундаментов, технология возведения свайной конструкции фундамента своими руками, работа с буром и тонкости расчета

1. Особенности
2. плюсы
3. Минусы
4. Оплата
5. Строительство
6. Совет

Одним из видов свайного или свайно-ростверкового фундамента является основание, выполненное по технологии ТИСЭ. Его отличительной особенностью является то, что к концу сваи утолщаются и принимают форму купола, благодаря чему свайные фундаменты можно использовать на пучинистых грунтах.

Особенности

Не зря фундамент ТИСЭ называют универсальным, он предназначен для различных грунтов, исключение составляют лишь горные породы. Здание может иметь несколько этажей и железобетонный перекрытие, но на прочность и надежность конструкции это не повлияет. Но это не значит, что у него совершенно нет недостатков.

Эта конструкция отлично зарекомендовала себя на сильносуглинистых почвах. , на котором фундаменты других типов трескаются через несколько лет. Фундамент ТИСЭ подходит для использования на участках, расположенных вблизи железнодорожных путей или автомобильных дорог. Обычный столбчатый фундамент при вибрациях разрушается, а для фундамента ТИСЭ они совершенно незаметны.

Расчет фундамента необходимо начинать с тщательного изучения и анализа участка. После этого территория размечается и бурится. Для этого используется ручной фундаментный бур ТИСЭ Ф300, Ф250, Ф200 – диаметр соответствует показателю в названии. Сваи могут быть заглублены на максимальную глубину 2,20 метра. Отзывов против ТИСЭ практически нет, все владельцы остались довольны своим выбором.

плюсы

По мнению профессионалов, фундамент, возводимый по технологии ТИСЭ, имеет огромное количество преимуществ:

• Доступная цена — такая конструкция обойдется в 2 раза дешевле традиционного ленточного фундамента. При монтаже уменьшаются масштабы земляных работ и стоимость бетона, к тому же нет необходимости привлекать спецтехнику.
• Монтаж такой базы можно производить в любое время года и при любых погодных условиях.
• Работа по аранжировке не займет много времени. Такой фундамент отлично подходит для индивидуального строительства, поэтому его быстро сможет установить даже мастер-самоучка.

Специалисты также отмечают тот факт, что по возводимому зданию можно без затруднений провести коммуникации, и это еще одно неоспоримое преимущество фундамента.

Минусы

Как и у любого изделия, у сооружения, возводимого по технологии ТИСЭ , также есть ряд недостатков:

• Такой фундамент нельзя строить на илистой или обводненной почве. При больших нагрузках сваи провисают и повреждаются.
• Требуется ручной труд — бурение на твердых и скалистых участках затруднено, появляются проблемы со скважиной. Но даже в такой ситуации можно обойтись без помощи специалистов.
• Нельзя делать подвал на всю площадь дома.
• Необходимо выполнить широкую отмостку.

Учитывая все характеристики фундамента, выполненного по технологии ТИСЭ, можно с уверенностью сказать, что он идеален для частного строительства, а также экономичен.

Плата

Для правильного расчета фундамента необходимо определить необходимое количество свай.

Для этого придерживайтесь следующей последовательности:

• Рассчитайте общую нагрузку на фундамент с учетом конструкции сооружения. Необходимо учитывать вес конструкции с ростверком и всеми стенами, вес кровли, перекрытий и полов. Сложите все эти показатели и умножьте на 1,2, результат умножьте на 1,3. Полученный результат является показателем нагрузки на сваи.
• Затем необходимо рассчитать несущую способность буронабивной сваи. Для этого нужно обратиться в архитектурный отдел города, чтобы узнать геологические особенности участка и какие грунты находятся ниже глубины промерзания. Сотрудники отдела быстро рассчитают и скажут вам максимальную нагрузку с помощью таблицы.

• Скопируйте план фундамента проекта. Разделите максимальную нагрузку конструкции на нагрузку сваи. Таким образом, вы узнаете необходимое количество столбов.
• На копиях планов отметьте расположение всех свай. Сначала указываются сваи по углам поля, затем по стыкам, а оставшийся объем равномерно распределяется по участку.

Это даст вам базовый план, над которым вы сможете работать в будущем.

В среднем для кирпичного дома или здания из ракушечника на каждый квадрат территории допустима нагрузка 2400 кг, для домов из различных видов бетона (пенобетон или газобетон) — 2000 кг, а для деревянных и каркасных конструкций — 1800 кг. На эти показатели можно ориентироваться приблизительно.

Строительство

Универсальный фундамент, возводимый по технологии ТИСЭ, пользуется спросом, потому что стоит недорого, а его возведение не занимает много времени, к тому же все можно сделать своими руками. Изначально тщательно подготовьте участок, а именно снимите верхний слой почвы и смонтируйте ветошь.

Затем отметьте расположение свай и площадку. Для этого используется гидроуровень. Затем немного подрежьте колышки и поместите гвозди во внешние углы площадки, закрепив на них веревку, также можно использовать крепкую леску. Когда эта работа будет выполнена, установите колья для несущих стен.

Для монтажа обгонной рамы используется кругляк из доски толщиной 50 мм. Рекомендуется использовать садовый бур. Экономичнее и удобнее сделать полутвердую обгонку, на которой обязательно нужно определить нулевой уровень.

Затем осуществляется установка гладких брусков, которые крепятся к доскам. Сверху должен быть нулевой уровень. Обратите внимание, что обгон устанавливается для контроля, затем демонтируется. Выкопайте яму вокруг участка и начните бурить. Для начала рекомендуется обустроить примерно 5 колодцев, после чего их нужно расширить.

Если в почве небольшое количество песка, то бурение будет затруднено и эта работа займет много времени. Чтобы облегчить процесс, в каждую лунку налейте на ночь по 5 ведер воды, это смягчит почву и на следующий день расширить лунку будет легче. Таким образом, вы можете справиться с этим без специального оборудования.

При установке основания ТИСЭ не забудьте об армировании. Длину стержня можно узнать по глубине опоры. Если арматура едва заметна из-за столба, ее можно в дальнейшем использовать как виброуплотнитель для бетонирования, который удалит остатки воздуха из бетона.

Следующая процедура – ​​гидроизоляция, для которой используется рубероид. Для монтажа материал нужно разделить на куски и свернуть в цилиндр. Изделие помещается в колодец, но только при установленной арматуре. Насыпьте почву на видимый конец рубашки. Монтаж фундамента ТИСЭ требует максимально быстрого бетонирования.

Специалисты рекомендуют заполнять несколько колодцев одновременно.

Когда зальете столбы и зальете опоры, приступайте к изготовлению ростверка. Для этого устанавливаются щиты, их закрывают прочным полиэтиленом. Опалубку закрепляют шпильками, а в брусе с обеих сторон делают отверстия. Один конец шпильки загибают на другой, на котором закрепляют шайбу и гайку. На шпильки устанавливается арматура, она фиксируется пластиковыми стяжками.

Неоспоримым преимуществом этого фундамента является отсутствие дренажа. Утепление отмостки и подхват проводить не нужно. А чтобы стоки не действовали разрушительно на участки, прилегающие к отмостке, снаружи устанавливаются ливневые желоба.

Консультация

Фундамент по технологии ТИСЭ можно использовать для многоэтажных зданий и не переживать, что они просядут. Но помните, что дома средней площади весом около 380 тонн на мягком грунте нуждаются в большом количестве опор ТИСЭ, что сделать самостоятельно очень сложно, но все же возможно.

Чтобы строительство фундамента было выполнено быстро и качественно, необходимо учитывать следующие рекомендации:

• Цилиндрические части всех колодцев в первую очередь лучше пробурить, а уже потом расширять. Такая последовательность сократит время на монтаж и демонтаж бурового плуга.

• Во время бурения камни могут затруднить работу. Маленькие автоматически попадут в драйв, а вот больших придется вынимать мотыгой. Поэтому, если вам попался крупный валун, то начинайте бурить немного дальше. Допускается максимальное смещение 500 см.
• Если при расширении колодца грунт начал осыпаться, как можно быстрее приступайте к бетонированию. Пробурили одну скважину — и сразу бетонируем. Эту процедуру следует выполнять на песчаных грунтах и ​​при повышенном уровне грунтовых вод.
• При наличии на участке неровного рельефа ростверк необходимо выполнять либо с переменной высотой сечения для малых уклонов, либо ступенчатым для больших уклонов.

Не все сваи фундамента ТИСЭ должны забиваться в обязательном порядке. Технология винтовых свай позволяет быстро возводить фундамент. Винтовые сваи работают как винт. Это металлическая труба диаметром 108 мм с винтовой лопастью. Отвал сконструирован таким образом, что при вкручивании в землю почва уплотняется. Полость бетонируется, и полученная опора имеет несущую способность до 5 тонн. Фундамент на сваях уместно строить на заболоченных грунтах и ​​торфяниках, но только при возведении зданий из дерева.

Срок службы конструкции зависит от толщины металла сваи и интенсивности образования коррозии на поверхности, но, как правило, значительно больше, чем у других видов оснований.

В индивидуальном строительстве, как и в любом другом, владельцы в первую очередь хотят сэкономить, не повредив строение. Технологическая основа ТИСЭ отвечает всем потребительским требованиям, кроме того, позволяет бережно относиться к природным ресурсам. А монтаж фундамента может выполнить каждый, даже не обладая специальными знаниями и навыками. Затраты и так сведены к минимуму, поэтому специалисты категорически не рекомендуют экономить на качестве бетона или армирующего материала.

Фундамент ТИСЭ заслужил только положительные отзывы, что еще раз подтверждает его высокое качество, долгий срок службы, прочность и надежность.

О том, как сделать фундамент из ТИСЭ своими руками, смотрите в следующем видео.
